实验报告
一：实验内容
有1个处理单价为2元5角的盒装饮料的自动售货软件。若投入2元5角硬币，按下“咖啡”、“果汁”、或“红牛”按钮，相应饮料就送出来。若投入的是3元硬币，在送出饮料的同时退还5角硬币。
二：实验目的
通过分析题目列出原因和结果，并画出相应的因果图和决策表
三：设计思想
1.分析所有可能输入、输出
输入：1投入2.5元硬币
2投入3元硬币
3按下“咖啡”按钮
4按下“果汁”按钮
5按下“红牛”按钮
中间结果：
11投入硬币
12 按下按钮
输出：21退还0.5元硬币
22送出“咖啡”
23 送出“果汁”
24送出“红牛”
2.分析输入与输出之间的关系
1）1与2为异或关系
2）3、4、5因投入硬币最多为3元 所以分析为异或关系
3）1(2)与3（4、5）为且的关系
4）22、23、24为异或关系
5）21与22（3、4）没关系

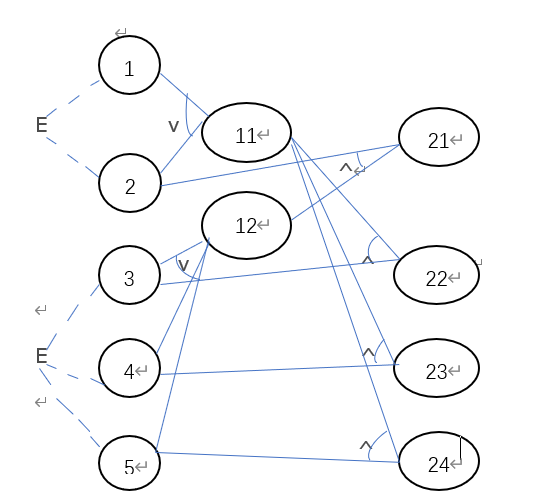

3.画出因果图

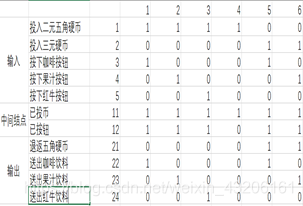

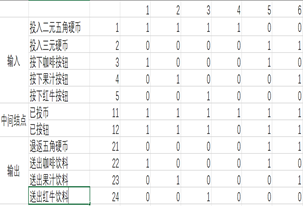

4.根据因果图画出判定表和测试用例

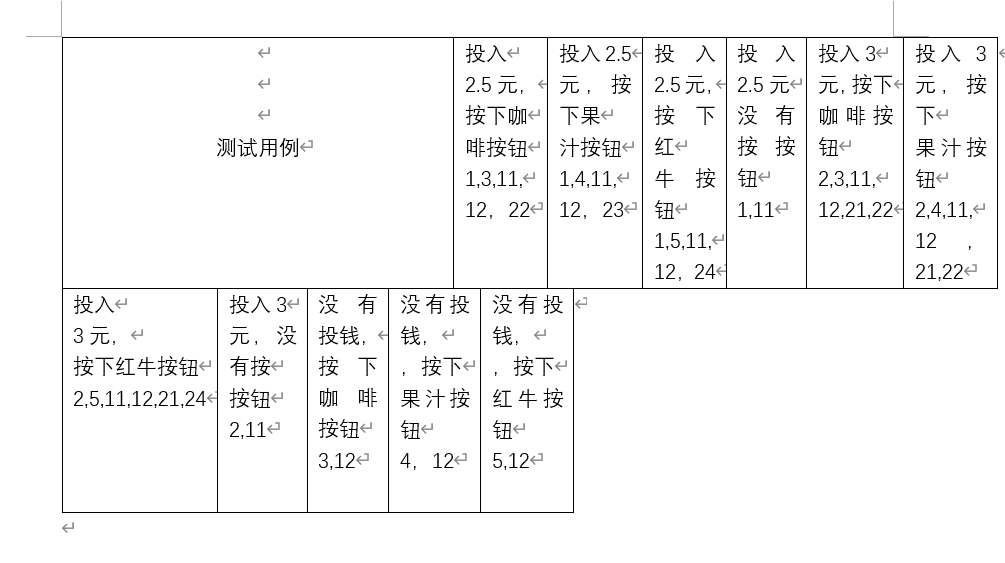

测试用例 投入
