OpenGL ES教程——纹理篇

某昆real
1,102 阅读6分钟


上一节讲到了绘制三角形，我想绘制一个图片要怎么做呢？使用纹理。 贴瓷砖大家应该都见过吧，纹理和瓷砖的原理差不多，把瓷砖（图片）的四个角对齐，贴到墙上（两个三角形绘制的矩形）上即可。

1、纹理

纹理是一个2D图片（甚至也有1D和3D的纹理），它可以用来添加物体的细节；你可以想象纹理是一张绘有砖块的纸，无缝折叠贴合到你的3D的房子上，这样你的房子看起来就像有砖墙外表了。因为我们可以在一张图片上插入非常多的细节，这样就可以让物体非常精细而不用指定额外的顶点。

通俗来说，纹理就是包含着一张或者多张图片信息的一个OpenGL对象，这张图片可以是一维、二维或者三维的，并且拥有对应的图片格式。

2、纹理坐标

如果我们要绘制一个矩形，矩形的坐标如下：

GLfloat verticesCoords[] = {
        -0.6f,  0.6f, 0.0f,  // Position 0
        -0.6f, -0.6f, 0.0f,  // Position 1
        0.6f, -0.6f, 0.0f,   // Position 2
        0.6f,  0.6f, 0.0f,   // Position 3
};

GLushort indices[] = {0, 1, 2, 0, 2, 3};

长方形坐标如图所示：


要想瓷砖贴得好，纹理的坐标也应该和上边对应。

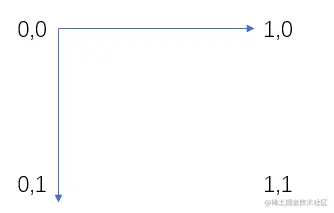

首先说明下，纹理坐标系和顶点坐标系不一样，顶点坐标系是-1到1之间，和一般的坐标系没有区别。但纹理坐标系的取值范围是从0到1，没有负值。相当于纹理坐标系类似于一般坐标系的第一象限。不过由于android上opengl es的bug，纹理坐标系真实情况如下：


现在长方形四个顶点的坐标分别是：左上角、左下角、右下角、右上角，那纹理坐标也要按这个方位来，所以纹理坐标的值即是：

GLfloat textureCoords[] = {
        0.0f,  0.0f,        // TexCoord 0
        0.0f,  1.0f,        // TexCoord 1
        1.0f,  1.0f,        // TexCoord 2
        1.0f,  0.0f         // TexCoord 3
};

还有个小点值得注意，纹理坐标轴不再是x、y、z轴之类的，它的轴名字为s、t、r轴，和x、y、z轴相对应，和他们一样的理解就行

3、纹理环绕

纹理坐标的范围通常是从(0, 0)到(1, 1)，那如果我们把纹理坐标设置在范围之外会发生什么？OpenGL默认的行为是重复这个纹理图像（我们基本上忽略浮点纹理坐标的整数部分），但OpenGL提供了更多的选择：

环绕方式描述
GL_REPEAT对纹理的默认行为。重复纹理图像。
GL_MIRRORED_REPEAT和GL_REPEAT一样，但每次重复图片是镜像放置的。
GL_CLAMP_TO_EDGE纹理坐标会被约束在0到1之间，超出的部分会重复纹理坐标的边缘，产生一种边缘被拉伸的效果。
GL_CLAMP_TO_BORDER超出的坐标为用户指定的边缘颜色。

不同的环绕方式效果图如下： image.png

用如下代码指定环绕方式：

glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_WRAP_S, GL_MIRRORED_REPEAT);
glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_WRAP_T, GL_MIRRORED_REPEAT);

4、纹理过滤

纹理的终极原理一开始就说了，和贴瓷砖一样，四个角对齐，贴上去即可。

还记得OpenGL是什么 一文中对图形渲染管线的描述吗，其中有个步骤叫光栅化，就是将图形分成一个个小格子，然后片段着色器取颜色，绘制这个小格子。

纹理也一样，片段着色器从纹理中读取相应坐标点内的颜色值，绘制到一个个小格子中，即一个个像素点内。

当你有一个很大的物体但是纹理的分辨率很低的时候怎么办（具体情况参见图片放大），这时候纹理过滤就派上用场了。打个比方，屏幕上相信的两个像素要显示的纹素一样，这时候要怎么显示。

纹理过滤有很多个选项，但是现在我们只讨论最重要的两种：GL_NEAREST和GL_LINEAR。

GL_NEAREST（也叫邻近过滤，Nearest Neighbor Filtering）是OpenGL默认的纹理过滤方式。当设置为GL_NEAREST的时候，OpenGL会选择中心点最接近纹理坐标的那个像素。下图中你可以看到四个像素，加号代表纹理坐标。左上角那个纹理像素的中心距离纹理坐标最近，所以它会被选择为样本颜色：

GL_LINEAR（也叫线性过滤，(Bi)linear Filtering）它会基于纹理坐标附近的纹理像素，计算出一个插值，近似出这些纹理像素之间的颜色。一个纹理像素的中心距离纹理坐标越近，那么这个纹理像素的颜色对最终的样本颜色的贡献越大。下图中你可以看到返回的颜色是邻近像素的混合色：

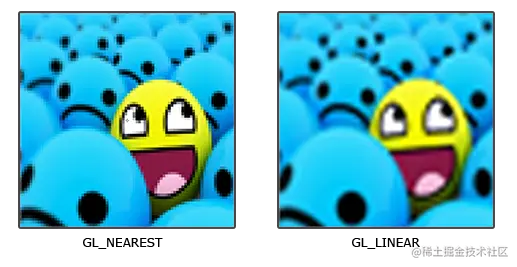

这两种纹理过滤的效果如图所示：


5、纹理绘制

纹理代表着一张图片或一个视频，要把这个图片或纹理的像素数据赋给纹理对象。那android中如何在c++中取像素数据呢？

AndroidBitmapInfo info;
void* pixel;
if (AndroidBitmap_getInfo(env, bitmap, &info) < 0) {
    LOGI("get bitmap info failed");
    return;
}
AndroidBitmap_lockPixels(env, bitmap, &pixel);
auto context = MyGlRenderContext::getInstance();
LOGI("bitmap width = %d, height = %d", info.width, info.height);
context->setBitmapData(pixel, info.width, info.height);
AndroidBitmap_unlockPixels(env, bitmap);

接下来，我们要生成纹理并配置纹理：

glGenTextures(1, &m_TextureId);
    glBindTexture(GL_TEXTURE_2D, m_TextureId);

    glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_WRAP_S, GL_REPEAT);  // set texture wrapping to GL_REPEAT (default wrapping method)
    glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_WRAP_T, GL_REPEAT);
// set texture filtering parameters
    glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MIN_FILTER, GL_NEAREST);
    glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MAG_FILTER, GL_LINEAR);

    glBindTexture(GL_TEXTURE_2D, GL_NONE);

纹理生成完之后，我们要把图片像素配置到纹理上

glActiveTexture(GL_TEXTURE0);
glBindTexture(GL_TEXTURE_2D, m_TextureId);
glTexImage2D(GL_TEXTURE_2D, 0, GL_RGBA, width, height,
             0, GL_RGBA, GL_UNSIGNED_BYTE, data);
glBindTexture(GL_TEXTURE_2D, GL_NONE);

现在我们来看看此时的顶点着色器代码：

#version 300 es
layout(location = 0) in vec4 a_position;
layout(location = 1) in vec2 a_texCoord;
out vec2 v_texCoord;
void main()
{
    gl_Position = a_position;
    v_texCoord = a_texCoord;
}

顶点着色器代码中传入了两个参数，一个是顶点坐标，另一个就是纹理坐标，并且向片段着色器输出纹理坐标

片段着色器代码：

#version 300 es
precision mediump float;
in vec2 v_texCoord;
layout(location = 0) out vec4 outColor;
uniform sampler2D s_TextureMap;
void main()
{
    outColor = texture(s_TextureMap, v_texCoord);
}

片段着色器中接收顶点着色器的纹理坐标，并且调用texture函数。texture函数的作用就是根据纹理坐标获取s_TextureMap代表的纹理的纹素

s_TextureMap的值怎么指定呢？如果片段着色器只有一个纹理，一般不用我们指定它的值了，系统会自动帮我们对应。一般是通过如下方法指定这个值：

GLint m_SamplerLoc = glGetUniformLocation(m_ProgramObj, "s_TextureMap");
glUniform1i(m_SamplerLoc, 0);

最后，我们要来绘制纹理了：

glUseProgram(m_ProgramObj);
glVertexAttribPointer(0, 3, GL_FLOAT, GL_FALSE, 3 * sizeof(GLfloat), verticesCoords);
glVertexAttribPointer(1, 2, GL_FLOAT, GL_FALSE, 2 * sizeof(GL_FLOAT), textureCoords);
glEnableVertexAttribArray(0);
glEnableVertexAttribArray(1);

glActiveTexture(GL_TEXTURE0);
glBindTexture(GL_TEXTURE_2D, m_TextureId);
//如果只有一个纹理，那么这里可以不指定，系统默认会为我们赋值。
glUniform1i(m_SamplerLoc, 0);
glDrawElements(GL_TRIANGLES, 6, GL_UNSIGNED_SHORT, indices);

可以这么理解：

  • 激活纹理，注意后面的参数是 GL_TEXTURE0，它是opengl内定义的常量，表示第0个纹理
  • 绑定纹理，GL_TEXTURE0 纹理对象激活了，绑定 m_TextureId 到 GL_TEXTURE0 纹理对象上
  • 给片段着色器内的纹理对象 m_SamplerLoc 赋值为0，其实就是把 m_SamplerLoc 对象关联到0号纹理，即 GL_TEXTURE0
  • 绘制图形，绘制矩形，纹理激活了也绑定了相应数据，所以纹理也会绘制上去。

最后，提一个小点：纹理代表着一张图片，图片是有宽高的，如果显示的宽高和图片原有的宽高不对应，图片就会拉伸变形。怎么让纹理正确显示呢？ 因为纹理是显示在我们绘制的矩形上，所以矩形的比例对了，纹理的比例自然就对了。矩形的大小，又要参考屏幕宽高进行规一化处理，所以这里比较绕，大家可以自行琢磨下。

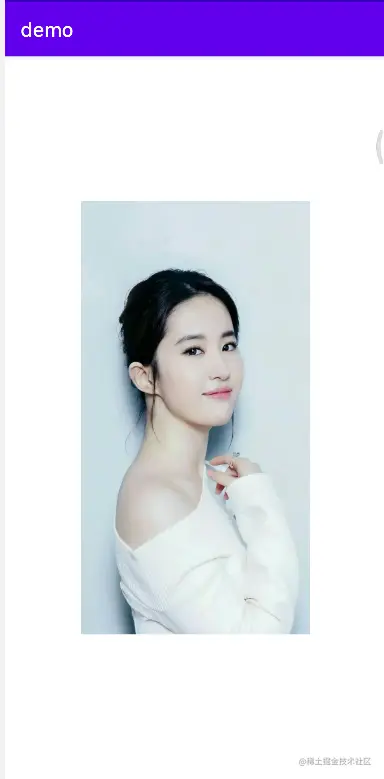

最后展示效果图：
