功能简介
ApkChecker当前主要包含以下功能：
| 功能名 | 作用 | 描述 |
|---|---|---|
| UnzipTask | 做一些前置的准备工作 | 解压文件，反混淆类名、反混淆资源，统计包中各个文件的大小 |
| ManifestAnalyzeTask | 读取manifest的信息 | 从AndroidManifest.xml中读取apk的全局信息，如包名、最小sdk、目标sdk、版本号 |
| ShowFileSizeTask | 按文件大小排序列出apk中包含的文件 | 列出超过一定大小的文件，可按文件后缀过滤，并且按文件大小排序 |
| MethodCountTask | 统计方法数 | 统计dex包含的方法数，并支持将输出结果按照类名(class)或者包名(package)来分组 |
| CountRTask | 统计apk中包含的R类以及R类中的field count | 编译之后，代码中对资源的引用都会优化成int常量，除了R.styleable之外，其他的R类其实都可以删除 |
| CountClassTask | 统计类的数量 | 按照包名统计dex中类的数量 |
| ResProguardCheckTask | 检查是否经过了资源混淆(AndResGuard) | 检查apk是否经过了资源混淆，推荐使用资源混淆来进一步减小apk的大小 |

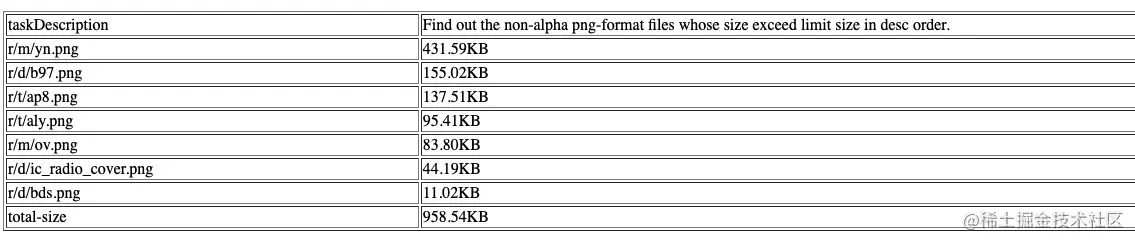

| FindNonAlphaPngTask | 搜索不含alpha通道的png文件 | 对于不含alpha通道的png文件，可以转成jpg格式来减少文件的大小 |

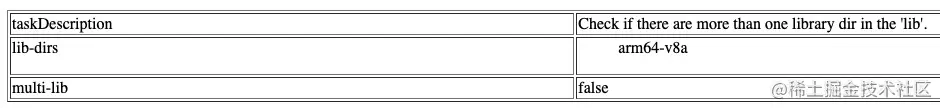

| MultiLibCheckTask | 检查是否包含多个ABI版本的动态库 | so文件的大小可能会在apk文件大小中占很大的比例，可以考虑在apk中只包含一个ABI版本的动态库 |
| MultiSTLCheckTask | 检查是否有多个动态库静态链接了STL | 如果有多个动态库都依赖了STL，应该采用动态链接的方式而非多个动态库都去静态链接STL |
| UncompressedFileTask | 搜索未经压缩的文件类型 | 某个文件类型的所有文件都没有经过压缩，可以考虑是否需要压缩 |

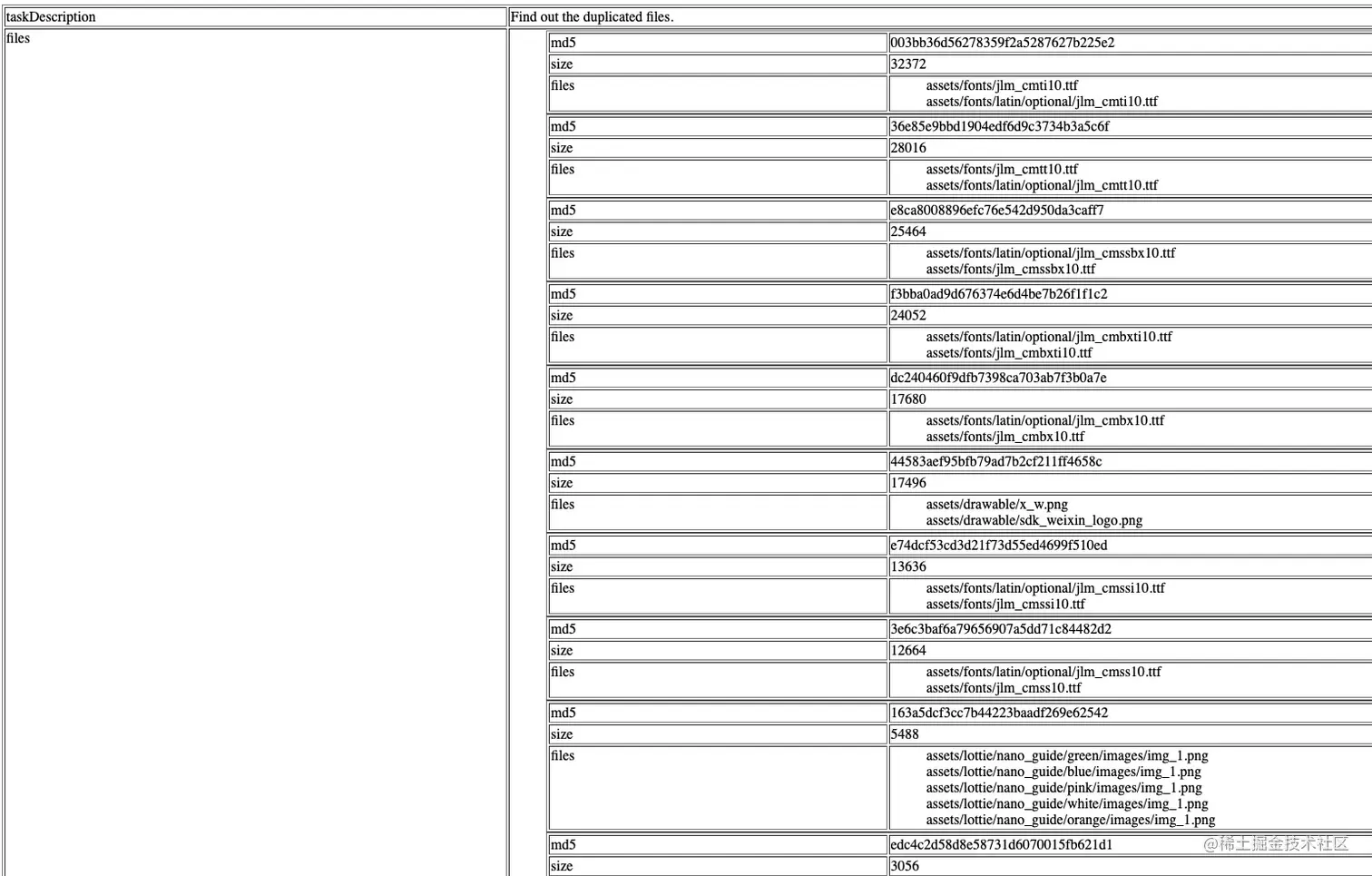

| DuplicatedFileTask | 搜索冗余的文件 | 对于两个内容完全相同的文件，应该去冗余 |
| UnusedResourceTask | 搜索apk中包含的无用资源 | apk中未经使用到的资源，应该予以删除 |

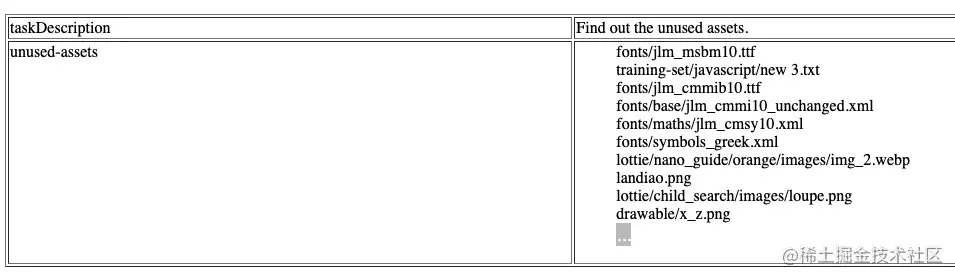

| UnusedAssetsTask | 搜索apk中包含的无用assets文件 | apk中未经使用的assets文件，应该予以删除 |
| UnStrippedSoCheckTask | 搜索apk中未经裁剪的动态库文件 | 动态库经过裁剪之后，文件大小通常会减小很多 |
各个Task的实现原理各个具体的Task都是继承至ApkTask，该类有两个主要的方法init方法和call方法。前者主要做一些变量初始化工作，后者是真正进行检测的位置。call方法将会在线程池中进行执行。
代码框架分析

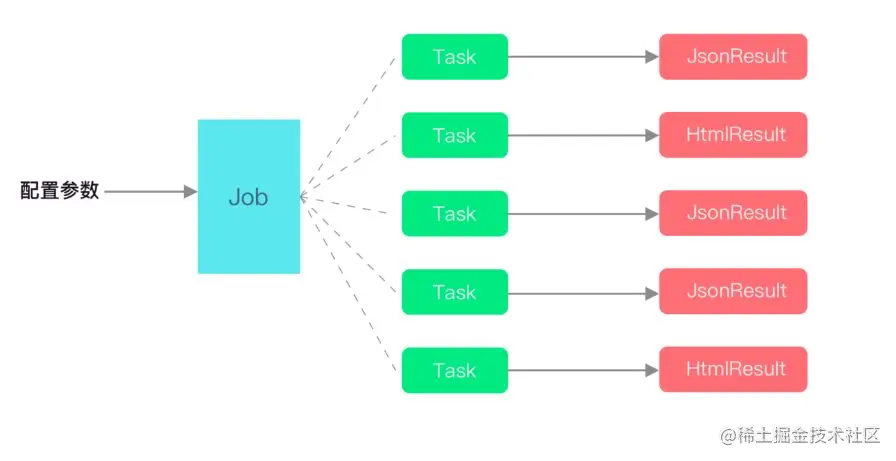

总体代码结构比较清晰，主要包括三部分：ApkJob、Task、 Result。ApkJob是表示总体这个apk检测任务，Task表示每一步细分的检测任务、Result表示检测任务的结果。整体流程以下：ApkJob读取配置信息，实例化相关的Task任务；相关Task任务执行以后输出Result到文件（默认为MMTaskJsonResult）。
初始化
main函数封装的主要是ApkJob，核心函数是它的run接口。此处注意，输入参数args，作为ApkJob的构造函数参数传入，想来是作为了该类的成员变量处理了。
java/com/tencent/matrix/apk/ApkChecker.java
public static void main(String... args) {
if (args.length > 0) {
ApkChecker m = new ApkChecker();
m.run(args);
} else {
System.out.println(INTRODUCT + HELP);
System.exit(0);
}
}
private void run(String[] args) {
ApkJob job = new ApkJob(args);
try {
job.run();
} catch (Exception e) {
e.printStackTrace();
System.exit(-1);
}
}
进入ApkJob看看
该类有530行左右的代码，如前文类图描述的，成员属性包括了两个分析任务的ApkTask的列表、一个输出结果工具JobResult的列表。除此之外，还有前面传进来的参数args和相关的配置参数描述类JobConfig、一个多线程执行器ExecutorService。构造方法中基本上做一些初始化工作。
public void run() throws Exception {
//解析配置文件到config，这个函数代码量非常大，这里不展开细说了，基本就是json文件转换到map string的过程，以及解析添加需要执行的任务
if (parseParams()) {
//最开始的第一个任务便是解压apk,所以排在首位
ApkTask unzipTask = TaskFactory.factory(TaskFactory.TASK_TYPE_UNZIP, jobConfig, new HashMap<String, String>());
preTasks.add(unzipTask);
for (String format : jobConfig.getOutputFormatList()) {
JobResult result = JobResultFactory.factory(format, jobConfig);
if (result != null) {
jobResults.add(result);
} else {
Log.w(TAG, "Unknown output format name '%s' !", format);
}
}
execute();
} else {
ApkChecker.printHelp();
}
}
//开始执行每一个task 其实就是callable,利用相关特性可以保证任务顺序执行
private void execute() throws Exception {
try {
//这里就是解压包任务
for (ApkTask preTask : preTasks) {
preTask.init();
TaskResult taskResult = preTask.call();
if (taskResult != null) {
TaskResult formatResult = null;
for (JobResult jobResult : jobResults) {
formatResult = TaskResultFactory.transferTaskResult(taskResult.taskType, taskResult, jobResult.getFormat(), jobConfig);
if (formatResult != null) {
jobResult.addTaskResult(formatResult);
}
}
}
}
for (ApkTask task : taskList) {
task.init();
}
//一系列分析任务，下面会展开详细讲解
List<Future<TaskResult>> futures = executor.invokeAll(taskList, timeoutSeconds, TimeUnit.SECONDS);
for (Future<TaskResult> future : futures) {
TaskResult taskResult = future.get();
if (taskResult != null) {
TaskResult formatResult = null;
for (JobResult jobResult : jobResults) {
formatResult = TaskResultFactory.transferTaskResult(taskResult.taskType, taskResult, jobResult.getFormat(), jobConfig);
if (formatResult != null) {
jobResult.addTaskResult(formatResult);
}
}
}
}
executor.shutdownNow();
//输出结果
for (JobResult jobResult : jobResults) {
jobResult.output();
}
Log.d(TAG, "parse apk end, try to delete tmp un zip files");
FileUtils.deleteDirectory(new File(jobConfig.getUnzipPath()));
} catch (Exception e) {
Log.e(TAG, "Task executor execute with error:" + e.getMessage());
throw e;
}
}
UnzipTask
输入的Apk文件首先会经过UnzipTask处理，解压到指定目录，在这一步还会做一些全局的准备工作，包括反混淆类名（读取mapping.txt）、反混淆资源(读取resMapping.txt)、统计文件大小等。
在UnzipTask#call方法中可以很清楚的看到整个流程。值得一提的是，在读取mapping.txt、resMapping.txt之后，会将混淆的map保存到全局的config中，以备后用。此外，在解压的过程中，还会保存zip的每一项的大小以及混淆前后的文件名。
src/main/java/com/tencent/matrix/apk/model/task/UnzipTask.java
// 注意下这个位置，这里面可以自定义输出格式，如果采用的是mm.json，那么对应出来的类应该是MMTaskJsonResult
// 如果是mm.html，那么对应出来的类是MMTaskHtmlResult
TaskResult taskResult = TaskResultFactory.factory(getType(), TASK_RESULT_TYPE_JSON, config);
...
// apk的总大小
((TaskJsonResult) taskResult).add("total-size", inputFile.length());
// 读取混淆结果文件并保存起来
readMappingTxtFile();
config.setProguardClassMap(proguardClassMap);
readResMappingTxtFile();
config.setResguardMap(resguardMap);
// 逐项解压文件，并对文件名尝试进行反混淆
Enumeration entries = zipFile.entries();
JsonArray jsonArray = new JsonArray();
String outEntryName = "";
while (entries.hasMoreElements()) {
ZipEntry entry = (ZipEntry) entries.nextElement();
outEntryName = writeEntry(zipFile, entry);
if (!Util.isNullOrNil(outEntryName)) {
JsonObject fileItem = new JsonObject();
// 保存文件名-文件大小到json array中
fileItem.addProperty("entry-name", outEntryName);
fileItem.addProperty("entry-size", entry.getCompressedSize());
jsonArray.add(fileItem);
// 保存文件名、大小、反混淆前后的文件名到map
entrySizeMap.put(outEntryName, Pair.of(entry.getSize(), entry.getCompressedSize()));
entryNameMap.put(entry.getName(), outEntryName);
}
}
// 保存map到全局的配置中
config.setEntrySizeMap(entrySizeMap);
config.setEntryNameMap(entryNameMap);
// 添加json array到输出中
((TaskJsonResult) taskResult).add("entries", jsonArray);
taskResult.setStartTime(startTime);
taskResult.setEndTime(System.currentTimeMillis());
return taskResult;
注意上面的TaskResultFactory.factory(getType(), TASK_RESULT_TYPE_JSON, config)这段代码。示例代码采用的是mm.json这种自定义的格式，所以这段代码返回的类型是MMTaskJsonResult。
在MMTaskJsonResult中将会针对部分类型的输出做进一步的格式化操作，所以导致从结果文件反推代码，有点对不上的问题。但是我们先抓主要事情，我们在这里不介绍该类里面的一些额外的格式化操作。

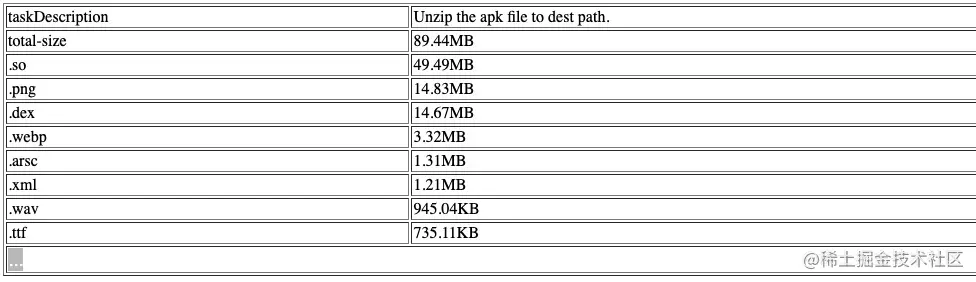

此外，由于html结果展示上更加清晰，所以我们分析按照json分析，展示结果的时候贴出来的是html格式的。该部分的输出例子如下：
ManifestAnalyzeTask
用于读取AndroidManifest.xml中的信息，如：packageName、verisonCode、clientVersion等。
实现方法：利用ApkTool中的 AXmlResourceParser 来解析二进制的AndroidManifest.xml文件，并且可以反混淆出AndroidManifest.xml中引用的资源名称。
该Task的主要实现依托于另外一个ManifestParser类中。ManifestParser会使用apktool-lib-2.4.0.jar中的AXmlResourceParser类来解析二进制的AndroidManifest.xml文件，此外Parser还通过解析apk中的resources.arsc以及apkchecker内置的android-framework.jar中的resources.arsc这两个资源，完成xml中资源id至资源名的反混淆。
apktool这里的apktool和我们用来反编译apk的资源文件的apktool，是同一个东西。
src/main/java/com/tencent/matrix/apk/model/task/ManifestAnalyzeTask.java
@Override
public TaskResult call() throws TaskExecuteException {
try {
ManifestParser manifestParser = null;
if (!FileUtil.isLegalFile(arscFile)) {
manifestParser = new ManifestParser(inputFile);
} else {
manifestParser = new ManifestParser(inputFile, arscFile);
}
TaskResult taskResult = TaskResultFactory.factory(getType(), TASK_RESULT_TYPE_JSON, config);
if (taskResult == null) {
return null;
}
long startTime = System.currentTimeMillis();
JsonObject jsonObject = manifestParser.parse();
Log.d(TAG, jsonObject.toString());
((TaskJsonResult) taskResult).add("manifest", jsonObject);
taskResult.setStartTime(startTime);
taskResult.setEndTime(System.currentTimeMillis());
return taskResult;
} catch (Exception e) {
throw new TaskExecuteException(e.getMessage(), e);
}
}
src/main/java/com/tencent/matrix/apk/model/task/util/ManifestParser.java
public ManifestParser(File manifestFile) {
if (manifestFile != null) {
this.manifestFile = manifestFile;
}
resourceParser = ApkResourceDecoder.createAXmlParser();
}
public ManifestParser(File manifestFile, File arscFile) throws IOException, AndrolibException {
if (manifestFile != null) {
this.manifestFile = manifestFile;
}
resourceParser = ApkResourceDecoder.createAXmlParser(arscFile);
}
public JsonObject parse() throws Exception {
FileInputStream inputStream = null;
try {
inputStream = new FileInputStream(manifestFile);
try {
resourceParser.open(inputStream);
int token = resourceParser.nextToken();
while (token != XmlPullParser.END_DOCUMENT) {
token = resourceParser.next();
if (token == XmlPullParser.START_TAG) {
handleStartElement();
} else if (token == XmlPullParser.TEXT) {
handleElementContent();
} else if (token == XmlPullParser.END_TAG) {
handleEndElement();
}
}
} finally {
resourceParser.close();
if (inputStream != null) {
inputStream.close();
}
}
} catch (Exception e) {
throw e;
}
return result;
}
ManifestParser调用AXmlResourceParser解析AndroidManifest.xml的方式是PULL解析的方式，解析完毕之后返回给上层的就是manifest文件的json表示了。然后ManifestAnalyzeTask`将这个json作为返回值进行返回。
当然，MMTaskJsonResult也会该Task做了定制化的输出，摘除了包名、版本号等信息。 该部分的输出例子如下：
ShowFileSizeTask
根据文件大小以及文件后缀名来过滤出超过指定大小的文件，并按照升序或降序排列结果。
实现方法：直接利用UnzipTask中统计的文件大小来过滤输出结果。
src/main/java/com/tencent/matrix/apk/model/task/ShowFileSizeTask.java
@Override
public TaskResult call() throws TaskExecuteException {
try {
TaskResult taskResult = TaskResultFactory.factory(getType(), TASK_RESULT_TYPE_JSON, config);
if (taskResult == null) {
return null;
}
long startTime = System.currentTimeMillis();
// UnzipTask解压时，就保存了每一项的名称以及其大小，这里直接拿来用
Map<String, Pair<Long, Long>> entrySizeMap = config.getEntrySizeMap();
if (!entrySizeMap.isEmpty()) { //take advantage of the result of UnzipTask.
for (Map.Entry<String, Pair<Long, Long>> entry : entrySizeMap.entrySet()) {
final String suffix = getSuffix(entry.getKey());
Pair<Long, Long> size = entry.getValue();
// 如果该项的大小超过了设定的阈值
if (size.getFirst() >= downLimit * ApkConstants.K1024) {
// 没有设置指定项 或者 指定项包含该项，则记录下来
if (filterSuffix.isEmpty() || filterSuffix.contains(suffix)) {
entryList.add(Pair.of(entry.getKey(), size.getFirst()));
} else {
Log.d(TAG, "file: %s, filter by suffix.", entry.getKey());
}
} else {
Log.d(TAG, "file:%s, size:%d B, downlimit:%d KB", entry.getKey(), size.getFirst(), downLimit);
}
}
}
// 将输出结果按照配置进行排序
Collections.sort(entryList, new Comparator<Pair<String, Long>>() {
@Override
public int compare(Pair<String, Long> entry1, Pair<String, Long> entry2) {
long file1Len = entry1.getSecond();
long file2Len = entry2.getSecond();
if (file1Len < file2Len) {
if (order.equals(JobConstants.ORDER_ASC)) {
return -1;
} else {
return 1;
}
} else if (file1Len > file2Len) {
if (order.equals(JobConstants.ORDER_DESC)) {
return -1;
} else {
return 1;
}
} else {
return 0;
}
}
});
// 输出结果
JsonArray jsonArray = new JsonArray();
for (Pair<String, Long> sortFile : entryList) {
JsonObject fileItem = new JsonObject();
fileItem.addProperty("entry-name", sortFile.getFirst());
fileItem.addProperty("entry-size", sortFile.getSecond());
jsonArray.add(fileItem);
}
((TaskJsonResult) taskResult).add("files", jsonArray);
taskResult.setStartTime(startTime);
taskResult.setEndTime(System.currentTimeMillis());
return taskResult;
} catch (Exception e) {
throw new TaskExecuteException(e.getMessage(), e);
}
}

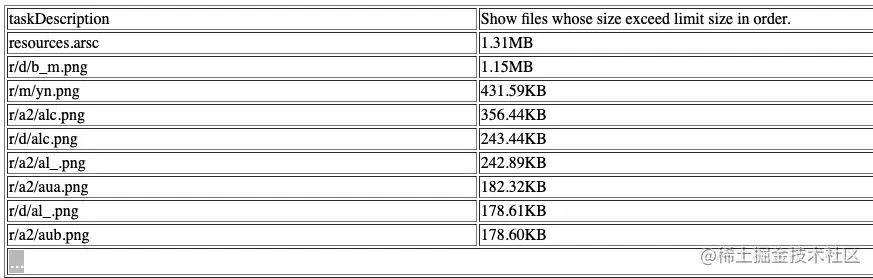

ShowFileSizeTask的过程比较简单，下面是输出例子：

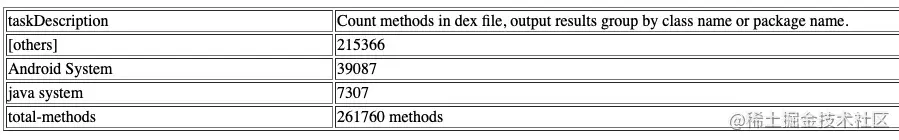

MethodCountTask
可以统计出各个Dex中的方法数，并按照类名或者包名来分组输出结果。
实现方法：利用google开源的 com.android.dexdeps 类库来读取dex文件，统计方法数。
com.android.dexdeps的google仓库可以看这里dexdeps。
在MethodCountTask中，最主要的方法就是将dex文件作为参数构造出DexData，然后调用DexData#getMethodRefs和DexData#getExternalReferences获取dex里面所有方法的引用以及所有外部类的引用。最后按照方法所在的类的类名是否在外部类数组中，来将所有的方法划分为内部类方法以及外部类方法两大类。
这里的外部类的意思是：外部类没有被本dex里面的东西所引用。
我们先看看核心的countDex方法的实现：
src/main/java/com/tencent/matrix/apk/model/task/MethodCountTask.java
private void countDex(RandomAccessFile dexFile) throws IOException {
classInternalMethod.clear();
classExternalMethod.clear();
pkgInternalRefMethod.clear();
pkgExternalMethod.clear();
DexData dexData = new DexData(dexFile);
dexData.load();
// 获取dex中所有方法
MethodRef[] methodRefs = dexData.getMethodRefs();
// 获取dex中所有的外部引用类
ClassRef[] externalClassRefs = dexData.getExternalReferences();
Map<String, String> proguardClassMap = config.getProguardClassMap();
String className = null;
// 先反混淆处理
for (ClassRef classRef : externalClassRefs) {
className = ApkUtil.getNormalClassName(classRef.getName());
if (proguardClassMap.containsKey(className)) {
className = proguardClassMap.get(className);
}
if (className.indexOf('.') == -1) {
continue;
}
classExternalMethod.put(className, 0);
}
// 以方法的维度，来讲方法划分到内部、外部两个维度
for (MethodRef methodRef : methodRefs) {
className = ApkUtil.getNormalClassName(methodRef.getDeclClassName());
if (proguardClassMap.containsKey(className)) {
className = proguardClassMap.get(className);
}
if (!Util.isNullOrNil(className)) {
if (className.indexOf('.') == -1) {
continue;
}
if (classExternalMethod.containsKey(className)) {
classExternalMethod.put(className, classExternalMethod.get(className) + 1);
} else if (classInternalMethod.containsKey(className)) {
classInternalMethod.put(className, classInternalMethod.get(className) + 1);
} else {
classInternalMethod.put(className, 1);
}
}
}
//remove 0-method referenced class
Iterator<String> iterator = classExternalMethod.keySet().iterator();
while (iterator.hasNext()) {
if (classExternalMethod.get(iterator.next()) == 0) {
iterator.remove();
}
}
}
理解了countDex，下面再来看看call方法：
@Override
public TaskResult call() throws TaskExecuteException {
try {
TaskResult taskResult = TaskResultFactory.factory(getType(), TASK_RESULT_TYPE_JSON, config);
if (taskResult == null) {
return null;
}
long startTime = System.currentTimeMillis();
JsonArray jsonArray = new JsonArray();
for (int i = 0; i < dexFileList.size(); i++) {
RandomAccessFile dexFile = dexFileList.get(i);
countDex(dexFile);
dexFile.close();
// 统计内部方法、外部方法的总数
int totalInternalMethods = sumOfValue(classInternalMethod);
int totalExternalMethods = sumOfValue(classExternalMethod);
JsonObject jsonObject = new JsonObject();
jsonObject.addProperty("dex-file", dexFileNameList.get(i));
// 输出内部类的结果：按照类的维度输出结果，还是按照包的维度输出结果
if (JobConstants.GROUP_CLASS.equals(group)) {
List<String> sortList = sortKeyByValue(classInternalMethod);
JsonArray classes = new JsonArray();
for (String className : sortList) {
JsonObject classObj = new JsonObject();
classObj.addProperty("name", className);
classObj.addProperty("methods", classInternalMethod.get(className));
classes.add(classObj);
}
jsonObject.add("internal-classes", classes);
} else if (JobConstants.GROUP_PACKAGE.equals(group)) {
String packageName;
for (Map.Entry<String, Integer> entry : classInternalMethod.entrySet()) {
packageName = ApkUtil.getPackageName(entry.getKey());
if (!Util.isNullOrNil(packageName)) {
if (!pkgInternalRefMethod.containsKey(packageName)) {
pkgInternalRefMethod.put(packageName, entry.getValue());
} else {
pkgInternalRefMethod.put(packageName, pkgInternalRefMethod.get(packageName) + entry.getValue());
}
}
}
List<String> sortList = sortKeyByValue(pkgInternalRefMethod);
JsonArray packages = new JsonArray();
for (String pkgName : sortList) {
JsonObject pkgObj = new JsonObject();
pkgObj.addProperty("name", pkgName);
pkgObj.addProperty("methods", pkgInternalRefMethod.get(pkgName));
packages.add(pkgObj);
}
jsonObject.add("internal-packages", packages);
}
jsonObject.addProperty("total-internal-classes", classInternalMethod.size());
jsonObject.addProperty("total-internal-methods", totalInternalMethods);
// 输出外部类的结果：按照类的维度输出结果，还是按照包的维度输出结果
if (JobConstants.GROUP_CLASS.equals(group)) {
List<String> sortList = sortKeyByValue(classExternalMethod);
JsonArray classes = new JsonArray();
for (String className : sortList) {
JsonObject classObj = new JsonObject();
classObj.addProperty("name", className);
classObj.addProperty("methods", classExternalMethod.get(className));
classes.add(classObj);
}
jsonObject.add("external-classes", classes);
} else if (JobConstants.GROUP_PACKAGE.equals(group)) {
String packageName = "";
for (Map.Entry<String, Integer> entry : classExternalMethod.entrySet()) {
packageName = ApkUtil.getPackageName(entry.getKey());
if (!Util.isNullOrNil(packageName)) {
if (!pkgExternalMethod.containsKey(packageName)) {
pkgExternalMethod.put(packageName, entry.getValue());
} else {
pkgExternalMethod.put(packageName, pkgExternalMethod.get(packageName) + entry.getValue());
}
}
}
List<String> sortList = sortKeyByValue(pkgExternalMethod);
JsonArray packages = new JsonArray();
for (String pkgName : sortList) {
JsonObject pkgObj = new JsonObject();
pkgObj.addProperty("name", pkgName);
pkgObj.addProperty("methods", pkgExternalMethod.get(pkgName));
packages.add(pkgObj);
}
jsonObject.add("external-packages", packages);
}
jsonObject.addProperty("total-external-classes", classExternalMethod.size());
jsonObject.addProperty("total-external-methods", totalExternalMethods);
jsonArray.add(jsonObject);
}
((TaskJsonResult) taskResult).add("dex-files", jsonArray);
taskResult.setStartTime(startTime);
taskResult.setEndTime(System.currentTimeMillis());
return taskResult;
} catch (Exception e) {
throw new TaskExecuteException(e.getMessage(), e);
}
}
当然，这个task也会经过MMTaskJsonResult的重新处理，下面是输出例子：
CountRTask
可以统计R类以及R类的中的field数目。
实现方法：同样是利用 com.android.dexdeps 类库来读取dex文件，找出R类以及field数目。
该类里面的操作也是依赖于dexdeps类库，原理类似于上面的统计方法。这里就不做额外的介绍了。
src/main/java/com/tencent/matrix/apk/model/task/CountRTask.java
@Override
public TaskResult call() throws TaskExecuteException {
try {
TaskResult taskResult = TaskResultFactory.factory(type, TaskResultFactory.TASK_RESULT_TYPE_JSON, config);
long startTime = System.currentTimeMillis();
Map<String, String> classProguardMap = config.getProguardClassMap();
for (RandomAccessFile dexFile : dexFileList) {
DexData dexData = new DexData(dexFile);
dexData.load();
dexFile.close();
ClassRef[] defClassRefs = dexData.getInternalReferences();
for (ClassRef classRef : defClassRefs) {
String className = ApkUtil.getNormalClassName(classRef.getName());
if (classProguardMap.containsKey(className)) {
className = classProguardMap.get(className);
}
String pureClassName = getOuterClassName(className);
if (pureClassName.endsWith(".R") || "R".equals(pureClassName)) {
if (!classesMap.containsKey(pureClassName)) {
classesMap.put(pureClassName, classRef.getFieldArray().length);
} else {
classesMap.put(pureClassName, classesMap.get(pureClassName) + classRef.getFieldArray().length);
}
}
}
}
JsonArray jsonArray = new JsonArray();
long totalSize = 0;
Map<String, String> proguardClassMap = config.getProguardClassMap();
for (Map.Entry<String, Integer> entry : classesMap.entrySet()) {
JsonObject jsonObject = new JsonObject();
if (proguardClassMap.containsKey(entry.getKey())) {
jsonObject.addProperty("name", proguardClassMap.get(entry.getKey()));
} else {
jsonObject.addProperty("name", entry.getKey());
}
jsonObject.addProperty("field-count", entry.getValue());
totalSize += entry.getValue();
jsonArray.add(jsonObject);
}
((TaskJsonResult) taskResult).add("R-count", jsonArray.size());
((TaskJsonResult) taskResult).add("Field-counts", totalSize);
((TaskJsonResult) taskResult).add("R-classes", jsonArray);
taskResult.setStartTime(startTime);
taskResult.setEndTime(System.currentTimeMillis());
return taskResult;
} catch (Exception e) {
throw new TaskExecuteException(e.getMessage(), e);
}
}
这个task会经过MMTaskJsonResult的重新处理，下面是输出例子：
CountClassTask
统计类的数量。原理与上面的类似，也是依赖于dexdeps读取dex文件，输出时可以按照包名进行输出。这里直接贴代码：
src/main/java/com/tencent/matrix/apk/model/task/CountClassTask.java
@Override
public TaskResult call() throws TaskExecuteException {
try {
TaskResult taskResult = TaskResultFactory.factory(type, TaskResultFactory.TASK_RESULT_TYPE_JSON, config);
long startTime = System.currentTimeMillis();
Map<String, String> classProguardMap = config.getProguardClassMap();
JsonArray dexFiles = new JsonArray();
for (int i = 0; i < dexFileList.size(); i++) {
RandomAccessFile dexFile = dexFileList.get(i);
DexData dexData = new DexData(dexFile);
dexData.load();
dexFile.close();
ClassRef[] defClassRefs = dexData.getInternalReferences();
Set<String> classNameSet = new HashSet<>();
for (ClassRef classRef : defClassRefs) {
String className = ApkUtil.getNormalClassName(classRef.getName());
if (classProguardMap.containsKey(className)) {
className = classProguardMap.get(className);
}
if (className.indexOf('.') == -1) {
continue;
}
classNameSet.add(className);
}
JsonObject jsonObject = new JsonObject();
jsonObject.addProperty("dex-file", dexFileNameList.get(i));
Log.d(TAG, "dex %s, classes %s", dexFileNameList.get(i), classNameSet.toString());
Map<String, Set<String>> packageClass = new HashMap<>();
if (JobConstants.GROUP_PACKAGE.equals(group)) {
String packageName = "";
for (String clazzName : classNameSet) {
packageName = ApkUtil.getPackageName(clazzName);
if (!Util.isNullOrNil(packageName)) {
if (!packageClass.containsKey(packageName)) {
packageClass.put(packageName, new HashSet<String>());
}
packageClass.get(packageName).add(clazzName);
}
}
JsonArray packages = new JsonArray();
for (Map.Entry<String, Set<String>> pkg : packageClass.entrySet()) {
JsonObject pkgObj = new JsonObject();
pkgObj.addProperty("package", pkg.getKey());
JsonArray classArray = new JsonArray();
for (String clazz : pkg.getValue()) {
classArray.add(clazz);
}
pkgObj.add("classes", classArray);
packages.add(pkgObj);
}
jsonObject.add("packages", packages);
}
dexFiles.add(jsonObject);
}
((TaskJsonResult) taskResult).add("dex-files", dexFiles);
taskResult.setStartTime(startTime);
taskResult.setEndTime(System.currentTimeMillis());
return taskResult;
} catch (Exception e) {
throw new TaskExecuteException(e.getMessage(), e);
}
}
这个task会经过MMTaskJsonResult的重新处理，下面是输出例子：
ResProguardCheckTask
可以判断apk是否经过了资源混淆
实现方法：资源混淆之后的res文件夹会重命名成r，直接判断是否存在文件夹r即可判断是否经过了资源混淆。
这里的资源混淆指的是AndResGuard插件，非常好用，强烈推荐。
AndResGuard插件在混淆资源时，有一个可选项keepRoot，可以选择是否将res目录混淆成r目录。 ResProguardCheckTask在检测时，会首先检查是否存在r目录。若存在，则说明资源混淆过了；否则会检查res目录下的目录是否是短目录名，若是则也说明是混淆过了的。
src/main/java/com/tencent/matrix/apk/model/task/ResProguardCheckTask.java
@Override
public TaskResult call() throws TaskExecuteException {
// r目录
File resDir = new File(inputFile, ApkConstants.RESOURCE_DIR_PROGUARD_NAME);
try {
TaskResult taskResult = TaskResultFactory.factory(getType(), TASK_RESULT_TYPE_JSON, config);
if (taskResult == null) {
return null;
}
long startTime = System.currentTimeMillis();
// 检查r目录
if (resDir.exists() && resDir.isDirectory()) {
Log.i(TAG, "find resource directory " + resDir.getAbsolutePath());
((TaskJsonResult) taskResult).add("hasResProguard", true);
} else {
// 检查res目录下面是否是短目录名
resDir = new File(inputFile, ApkConstants.RESOURCE_DIR_NAME);
if (resDir.exists() && resDir.isDirectory()) {
File[] dirs = resDir.listFiles();
boolean hasProguard = true;
for (File dir : dirs) {
if (dir.isDirectory() && !fileNamePattern.matcher(dir.getName()).matches()) {
hasProguard = false;
Log.i(TAG, "directory " + dir.getName() + " has a non-proguard name!");
break;
}
}
((TaskJsonResult) taskResult).add("hasResProguard", hasProguard);
} else {
throw new TaskExecuteException(TAG + "---No resource directory found!");
}
}
taskResult.setStartTime(startTime);
taskResult.setEndTime(System.currentTimeMillis());
return taskResult;
} catch (Exception e) {
throw new TaskExecuteException(e.getMessage(), e);
}
}
这个task不会经过MMTaskJsonResult的处理，下面是输出例子：
FindNonAlphaPngTask
可以检测出apk中非透明的png文件。 实现方法：通过 java.awt.BufferedImage 类读取png文件并判断是否有alpha通道。
非透明png可以转为jpg来减少文件大小。
FindNonAlphaPngTask的主要逻辑就是找到资源目录，遍历调用findNonAlphaPng。我们直接看这个方法：
src/main/java/com/tencent/matrix/apk/model/task/FindNonAlphaPngTask.java
private void findNonAlphaPng(File file) throws IOException {
if (file != null) {
if (file.isDirectory()) {
File[] files = file.listFiles();
// 递归调用
for (File tempFile : files) {
findNonAlphaPng(tempFile);
}
} else if (file.isFile() && file.getName().endsWith(ApkConstants.PNG_FILE_SUFFIX) && !file.getName().endsWith(ApkConstants.NINE_PNG)) {
// 如果文件是.png后缀且不是.9.png后缀的图片
BufferedImage bufferedImage = ImageIO.read(file);
// 使用java.awt.BufferedImage的API判断有没有透明通道
if (bufferedImage != null && bufferedImage.getColorModel() != null && !bufferedImage.getColorModel().hasAlpha()) {
// 获取资源的相对目录
String filename = file.getAbsolutePath().substring(inputFile.getAbsolutePath().length() + 1);
// 进行反混淆处理
if (entryNameMap.containsKey(filename)) {
filename = entryNameMap.get(filename);
}
long size = file.length();
// 获取文件大小并判断是否超过了阈值
if (entrySizeMap.containsKey(filename)) {
size = entrySizeMap.get(filename).getFirst();
}
if (size >= downLimitSize * ApkConstants.K1024) {
// 超过阈值就保存起来，等待上报
nonAlphaPngList.add(Pair.of(filename, file.length()));
}
}
}
}
}
上面的逻辑还是很清晰的，下面看看输出的示例：
MultiLibCheckTask
可以判断apk中是否有针对多个ABI的so
实现方法：直接判断lib文件夹下是否包含多个目录。
so文件的大小可能会在apk文件大小中占很大的比例，可以考虑在apk中只包含一个ABI版本的动态库。
MultiLibCheckTask会检查lib目录下有多少个子目录，一个子目录就单标一个ABI版本的动态库。若不超过一个子目录，则表示检测通过。
src/main/java/com/tencent/matrix/apk/model/task/MultiLibCheckTask.java
@Override
public TaskResult call() throws TaskExecuteException {
try {
TaskResult taskResult = TaskResultFactory.factory(getType(), TASK_RESULT_TYPE_JSON, config);
if (taskResult == null) {
return null;
}
long startTime = System.currentTimeMillis();
JsonArray jsonArray = new JsonArray();
if (libDir.exists() && libDir.isDirectory()) {
File[] dirs = libDir.listFiles();
for (File dir : dirs) {
if (dir.isDirectory()) {
jsonArray.add(dir.getName());
}
}
}
((TaskJsonResult) taskResult).add("lib-dirs", jsonArray);
if (jsonArray.size() > 1) {
((TaskJsonResult) taskResult).add("multi-lib", true);
} else {
((TaskJsonResult) taskResult).add("multi-lib", false);
}
taskResult.setStartTime(startTime);
taskResult.setEndTime(System.currentTimeMillis());
return taskResult;
} catch (Exception e) {
throw new TaskExecuteException(e.getMessage(), e);
}
}
上面的逻辑还是很清晰的，下面看看输出的示例：
MultiSTLCheckTask
可以检测apk中的so是否静态链接STL
实现方法：通过nm工具来读取so的符号表，如果出现 std:: 即表示so静态链接了STL。
如果有多个动态库都依赖了STL，应该采用动态链接的方式而非多个动态库都去静态链接STL。在config文件中我们配置了--toolnm参数，将其指向了sdk/ndk-bundle/toolchains/arm-linux-androideabi-4.9/prebuilt/darwin-x86_64/bin/arm-linux-androideabi-nm。在检测时通过ProcessBuilder来执行命令行命令，然后读取输出，判断输出中是否含有std::字符串。
相当于在Terminal中执行这样的代码：
<nm_path> -D -C <so_path> | grep "T std::"
MultiSTLCheckTask代码如下：
src/main/java/com/tencent/matrix/apk/model/task/MultiSTLCheckTask.java
@Override
public TaskResult call() throws TaskExecuteException {
try {
TaskResult taskResult = TaskResultFactory.factory(getType(), TASK_RESULT_TYPE_JSON, config);
if (taskResult == null) {
return null;
}
long startTime = System.currentTimeMillis();
List<File> libFiles = new ArrayList<>();
JsonArray jsonArray = new JsonArray();
// 收集lib目录下所有的so文件
if (libDir.exists() && libDir.isDirectory()) {
File[] dirs = libDir.listFiles();
for (File dir : dirs) {
if (dir.isDirectory()) {
File[] libs = dir.listFiles();
for (File libFile : libs) {
if (libFile.isFile() && libFile.getName().endsWith(ApkConstants.DYNAMIC_LIB_FILE_SUFFIX)) {
libFiles.add(libFile);
}
}
}
}
}
// 调用isStlLinked方法进行检测
for (File libFile : libFiles) {
if (isStlLinked(libFile)) {
Log.i(TAG, "lib: %s has stl link", libFile.getName());
jsonArray.add(libFile.getName());
}
}
((TaskJsonResult) taskResult).add("stl-lib", jsonArray);
if (jsonArray.size() > 1) {
((TaskJsonResult) taskResult).add("multi-stl", true);
} else {
((TaskJsonResult) taskResult).add("multi-stl", false);
}
taskResult.setStartTime(startTime);
taskResult.setEndTime(System.currentTimeMillis());
return taskResult;
} catch (Exception e) {
throw new TaskExecuteException(e.getMessage(), e);
}
}
private boolean isStlLinked(File libFile) throws IOException, InterruptedException {
// nm -D -C *.so
ProcessBuilder processBuilder = new ProcessBuilder(toolnmPath, "-D", "-C", libFile.getAbsolutePath());
Process process = processBuilder.start();
BufferedReader reader = new BufferedReader(new InputStreamReader(process.getInputStream()));
String line = reader.readLine();
while (line != null) {
String[] columns = line.split(" ");
Log.d(TAG, "%s", line);
// 检测 T std:: 字符串样式，若出现，表示静态链接了stl
if (columns.length >= 3 && columns[1].equals("T") && columns[2].startsWith("std::")) {
return true;
}
line = reader.readLine();
}
reader.close();
process.waitFor();
return false;
}
下面看看输出的示例：
UncompressedFileTask
可以检测出未经压缩的文件类型
实现方法：直接利用UnzipTask中统计的各个文件的压缩前和压缩后的大小，判断压缩前和压缩后大小是否相等。
UncompressedFileTask可以指定要检测的文件类型。检测过程依赖于UnzipTask在解压时保存的每一项的size以及compressedSize。
Zip存储时可以是STORED、DEFLATED两种方式，前面这种方式只是不压缩的存储，所以这种方式下size等于compressedSize。UncompressedFileTask会先将所有文件以文件后缀名进行归类并计算总的size、compressedSize，然后再逐个比较两者值是否一致，不一致的会保存结果。
src/main/java/com/tencent/matrix/apk/model/task/UncompressedFileTask.java
@Override
public TaskResult call() throws TaskExecuteException {
try {
TaskResult taskResult = TaskResultFactory.factory(type, TaskResultFactory.TASK_RESULT_TYPE_JSON, config);
if (taskResult == null) {
return null;
}
long startTime = System.currentTimeMillis();
JsonArray jsonArray = new JsonArray();
Map<String, Pair<Long, Long>> entrySizeMap = config.getEntrySizeMap();
if (!entrySizeMap.isEmpty()) { //take advantage of the result of UnzipTask.
for (Map.Entry<String, Pair<Long, Long>> entry : entrySizeMap.entrySet()) {
final String suffix = getSuffix(entry.getKey());
Pair<Long, Long> size = entry.getValue();
if (filterSuffix.isEmpty() || filterSuffix.contains(suffix)) {
if (!uncompressSizeMap.containsKey(suffix)) {
uncompressSizeMap.put(suffix, size.getFirst());
} else {
uncompressSizeMap.put(suffix, uncompressSizeMap.get(suffix) + size.getFirst());
}
if (!compressSizeMap.containsKey(suffix)) {
compressSizeMap.put(suffix, size.getSecond());
} else {
compressSizeMap.put(suffix, compressSizeMap.get(suffix) + size.getSecond());
}
} else {
Log.d(TAG, "file: %s, filter by suffix.", entry.getKey());
}
}
}
for (String suffix : uncompressSizeMap.keySet()) {
if (uncompressSizeMap.get(suffix).equals(compressSizeMap.get(suffix))) {
JsonObject fileItem = new JsonObject();
fileItem.addProperty("suffix", suffix);
fileItem.addProperty("total-size", uncompressSizeMap.get(suffix));
jsonArray.add(fileItem);
}
}
((TaskJsonResult) taskResult).add("files", jsonArray);
taskResult.setStartTime(startTime);
taskResult.setEndTime(System.currentTimeMillis());
return taskResult;
} catch (Exception e) {
throw new TaskExecuteException(e.getMessage(), e);
}
}
由于示例app使用了AndResGuard进行资源混淆，且配置了对图片格式的压缩。所以输出结果显示，只有resources.arsc没有被压缩。
DuplicatedFileTask
可以检测出冗余的文件
实现方法：通过比较文件的MD5是否相等来判断文件内容是否相同。
冗余文件应该只保留一份。
src/main/java/com/tencent/matrix/apk/model/task/DuplicateFileTask.java
@Override
public TaskResult call() throws TaskExecuteException {
TaskResult taskResult = null;
try {
taskResult = TaskResultFactory.factory(getType(), TaskResultFactory.TASK_RESULT_TYPE_JSON, config);
long startTime = System.currentTimeMillis();
JsonArray jsonArray = new JsonArray();
// 计算zip中每个文件的md5
computeMD5(inputFile);
// 按照文件大小进行排序
Collections.sort(fileSizeList, new Comparator<Pair<String, Long>>() {
@Override
public int compare(Pair<String, Long> entry1, Pair<String, Long> entry2) {
long file1Len = entry1.getSecond();
long file2Len = entry2.getSecond();
if (file1Len < file2Len) {
return 1;
} else if (file1Len > file2Len) {
return -1;
} else {
return 0;
}
}
});
// 如果同一个md5值的文件有多个，则上报这些文件
for (Pair<String, Long> entry : fileSizeList) {
if (md5Map.get(entry.getFirst()).size() > 1) {
JsonObject jsonObject = new JsonObject();
jsonObject.addProperty("md5", entry.getFirst());
jsonObject.addProperty("size", entry.getSecond());
JsonArray jsonFiles = new JsonArray();
for (String filename : md5Map.get(entry.getFirst())) {
jsonFiles.add(filename);
}
jsonObject.add("files", jsonFiles);
jsonArray.add(jsonObject);
}
}
((TaskJsonResult) taskResult).add("files", jsonArray);
taskResult.setStartTime(startTime);
taskResult.setEndTime(System.currentTimeMillis());
} catch (Exception e) {
throw new TaskExecuteException(e.getMessage(), e);
}
return taskResult;
}
private void computeMD5(File file) throws NoSuchAlgorithmException, IOException {
if (file != null) {
if (file.isDirectory()) {
File[] files = file.listFiles();
for (File resFile : files) {
computeMD5(resFile);
}
} else {
MessageDigest msgDigest = MessageDigest.getInstance("MD5");
BufferedInputStream inputStream = new BufferedInputStream(new FileInputStream(file));
byte[] buffer = new byte[512];
int readSize = 0;
long totalRead = 0;
while ((readSize = inputStream.read(buffer)) > 0) {
msgDigest.update(buffer, 0, readSize);
totalRead += readSize;
}
inputStream.close();
if (totalRead > 0) {
final String md5 = Util.byteArrayToHex(msgDigest.digest());
String filename = file.getAbsolutePath().substring(inputFile.getAbsolutePath().length() + 1);
if (entryNameMap.containsKey(filename)) {
filename = entryNameMap.get(filename);
}
if (!md5Map.containsKey(md5)) {
md5Map.put(md5, new ArrayList<String>());
if (entrySizeMap.containsKey(filename)) {
fileSizeList.add(Pair.of(md5, entrySizeMap.get(filename).getFirst()));
} else {
fileSizeList.add(Pair.of(md5, totalRead));
}
}
md5Map.get(md5).add(filename);
}
}
}
}
这个Task的逻辑比较简单，下面是输出示例：
UnusedResourceTask
可以检测出apk中未使用的资源，对于getIdentifier获取的资源可以加入白名单
实现方法：
- 过读取R.txt获取apk中声明的所有资源得到declareResourceSet；
- 通过读取smali文件中引用资源的指令（包括通过reference和直接通过资源id引用资源）得出class中引用的资源classRefResourceSet；
- 通过ApkTool解析res目录下的xml文件、AndroidManifest.xml 以及 resource.arsc 得出资源之间的引用关系；
- 根据上述几步得到的中间数据即可确定出apk中未使用到的资源。
-
readMappingTxtFile读取mapping文件 使用rclassProguardMap保存代码引用格式的混淆前后的资源名com.tencent.mm.R.l.aRW -> com.tencent.mm.R.string.fade_in_property_anim
-
readResourceTxtFile读取R文件
使用resourceDefMap保存普通资源的资源值、资源名0x7f010001 -> R.anim.anim
使用styleableMap保存styleable类型的资源值、资源名列表
R.styleable.AVLoadingIndicatorView -> [0x7f0401f3、0x7f0401fc] -
将所有
resourceDefMap中的资源名另存到unusedResSet中，这是待删除的资源池了，后面的操作过程中将会从里面移除用到的资源 -
decodeCode反编译dex文件到smali文件，按照特定语法格式进行匹配，找出里面引用资源的指令（包括通过reference和直接通过资源id引用资源）。
遇到资源id时，通过resourceDefMap得到对应的资源名；遇到styleable资源名时，通过styleableMap得到资源值列表，然后通过resourceDefMap得到资源名；普通资源直接保存名字。处理过后的资源名都保存到resourceRefSet中。这些资源就是程序真正引用的资源了。 -
decodeResources解析res目录下的xml文件、AndroidManifest.xml以及resources.arsc文件。 xml中的遇到的资源保存到fileResMap，这里面key是一个资源的名称R.layout.xx，value是所遇到的资源的名称R.color.xxx；values目录下的xml遇到的资源以及AndroidManifest.xml中的资源保存到valuesReferences中，类似于R.color.xxx。
fileResMap的kv经过反混淆之后，保存到了nonValueReferences中。valuesReferences中的值经过反混淆之后，保存到了resourceRefSet中。在之前，代码中所引用的资源也保存到了这里，因此，这个集合里面的资源都是有效的。接着，将会遍历
resourceRefSet中的资源a，如果nonValueReferences中包含了这个资源a，则从unusedResSet中将删除被这个资源所引用的资源集合b。对b会继续这么递归下去。**这个意思就是如果资源a是有效的，那么a所引用的资源集合b也是有效的，将有效的资源从全量资源池中进行移除，那么全量资源池中剩下的就需要被删除了到了这里后，
resourceRefSet里面的值都是有效值；unusedResSet里面的值都是待移除的值；但是这里还没有处理白名单问题。最后，处理白名单，遍历
unusedResSet，如果是白名单里面的值，添加到resourceRefSet中；同时也会从nonValueReferences中寻找这个资源的子资源，添加到resourceRefSet中。 -
最后调用
unusedResSet.removeAll(resourceRefSet)，将白名单集合从unusedResSet中进行移除。上报unusedResSet集合即可。
这部分逻辑有点绕，我们一步步看代码：第一步：读取mapping文件
src/main/java/com/tencent/matrix/apk/model/task/UnusedResourcesTask.java
try {
TaskResult taskResult = TaskResultFactory.factory(type, TaskResultFactory.TASK_RESULT_TYPE_JSON, config);
long startTime = System.currentTimeMillis();
readMappingTxtFile();
readResourceTxtFile();
unusedResSet.addAll(resourceDefMap.values());
Log.i(TAG, "find resource declarations %d items.", unusedResSet.size());
decodeCode();
Log.i(TAG, "find resource references in classes: %d items.", resourceRefSet.size());
decodeResources();
Log.i(TAG, "find resource references %d items.", resourceRefSet.size());
unusedResSet.removeAll(resourceRefSet);
Log.i(TAG, "find unused references %d items", unusedResSet.size());
Log.d(TAG, "find unused references %s", unusedResSet.toString());
JsonArray jsonArray = new JsonArray();
for (String name : unusedResSet) {
jsonArray.add(name);
}
((TaskJsonResult) taskResult).add("unused-resources", jsonArray);
taskResult.setStartTime(startTime);
taskResult.setEndTime(System.currentTimeMillis());
return taskResult;
} catch (Exception e) {
throw new TaskExecuteException(e.getMessage(), e);
}
private void readMappingTxtFile() throws IOException {
// com.tencent.mm.R$string -> com.tencent.mm.R$l:
// int fade_in_property_anim -> aRW
if (mappingTxt != null) {
BufferedReader bufferedReader = new BufferedReader(new FileReader(mappingTxt));
String line = bufferedReader.readLine();
boolean readRField = false;
String beforeClass = "", afterClass = "";
try {
while (line != null) {
if (!line.startsWith(" ")) {
String[] pair = line.split("->");
if (pair.length == 2) {
beforeClass = pair[0].trim();
afterClass = pair[1].trim();
afterClass = afterClass.substring(0, afterClass.length() - 1);
if (!Util.isNullOrNil(beforeClass) && !Util.isNullOrNil(afterClass) && ApkUtil.isRClassName(ApkUtil.getPureClassName(beforeClass))) {
Log.d(TAG, "before:%s,after:%s", beforeClass, afterClass);
readRField = true;
} else {
readRField = false;
}
} else {
readRField = false;
}
} else {
if (readRField) {
String[] entry = line.split("->");
if (entry.length == 2) {
String key = entry[0].trim();
String value = entry[1].trim();
if (!Util.isNullOrNil(key) && !Util.isNullOrNil(value)) {
String[] field = key.split(" ");
if (field.length == 2) {
Log.d(TAG, "%s -> %s", afterClass.replace('$', '.') + "." + value, ApkUtil.getPureClassName(beforeClass).replace('$', '.') + "." + field[1]);
rclassProguardMap.put(afterClass.replace('$', '.') + "." + value, ApkUtil.getPureClassName(beforeClass).replace('$', '.') + "." + field[1]);
}
}
}
}
}
line = bufferedReader.readLine();
}
} finally {
bufferedReader.close();
}
}
}
第二步：读取R文件
private void readResourceTxtFile() throws IOException {
BufferedReader bufferedReader = new BufferedReader(new FileReader(resourceTxt));
String line = bufferedReader.readLine();
try {
while (line != null) {
String[] columns = line.split(" ");
if (columns.length >= 4) {
final String resourceName = "R." + columns[1] + "." + columns[2];
if (!columns[0].endsWith("[]") && columns[3].startsWith("0x")) {
if (columns[3].startsWith("0x01")) {
Log.d(TAG, "ignore system resource %s", resourceName);
} else {
final String resId = parseResourceId(columns[3]);
if (!Util.isNullOrNil(resId)) {
// 0x7f010001 R.anim.anim
resourceDefMap.put(resId, resourceName);
}
}
} else {
// int[] styleable AVLoadingIndicatorView { 0x7f0401f3, 0x7f0401fc }
// int styleable AVLoadingIndicatorView_indicator 0
// int styleable AVLoadingIndicatorView_indicator_color 1
Log.d(TAG, "ignore resource %s", resourceName);
if (columns[0].endsWith("[]") && columns.length > 5) {
// 0x7f0401f3 0x7f0401fc
Set<String> attrReferences = new HashSet<String>();
for (int i = 4; i < columns.length; i++) {
if (columns[i].endsWith(",")) {
attrReferences.add(columns[i].substring(0, columns[i].length() - 1));
} else {
attrReferences.add(columns[i]);
}
}
// R.styleable.AVLoadingIndicatorView : 0x7f0401f3、0x7f0401fc
styleableMap.put(resourceName, attrReferences);
}
}
}
line = bufferedReader.readLine();
}
} finally {
bufferedReader.close();
}
}
第三步：初始化待移除资源池
unusedResSet.addAll(resourceDefMap.values());
第四步：找出代码中的资源引用
private void decodeCode() throws IOException {
for (String dexFileName : dexFileNameList) {
DexBackedDexFile dexFile = DexFileFactory.loadDexFile(new File(inputFile, dexFileName), Opcodes.forApi(15));
BaksmaliOptions options = new BaksmaliOptions();
List<? extends ClassDef> classDefs = Ordering.natural().sortedCopy(dexFile.getClasses());
for (ClassDef classDef : classDefs) {
String[] lines = ApkUtil.disassembleClass(classDef, options);
if (lines != null) {
readSmaliLines(lines);
}
}
}
}
/*
1. const
const v6, 0x7f0c0061
2. sget
sget v6, Lcom/tencent/mm/R$string;->chatting_long_click_menu_revoke_msg:I
sget v1, Lcom/tencent/mm/libmmui/R$id;->property_anim:I
3. sput
sput-object v0, Lcom/tencent/mm/plugin_welab_api/R$styleable;->ActionBar:[I //define resource in R.java
4. array-data
:array_0
.array-data 4
0x7f0a0022
0x7f0a0023
.end array-data
*/
private void readSmaliLines(String[] lines) {
if (lines == null) {
return;
}
boolean arrayData = false;
for (String line : lines) {
line = line.trim();
if (!Util.isNullOrNil(line)) {
if (line.startsWith("const")) {
String[] columns = line.split(" ");
if (columns.length >= 3) {
final String resId = parseResourceId(columns[2].trim());
if (!Util.isNullOrNil(resId) && resourceDefMap.containsKey(resId)) {
resourceRefSet.add(resourceDefMap.get(resId));
}
}
} else if (line.startsWith("sget")) {
String[] columns = line.split(" ");
if (columns.length >= 3) {
final String resourceRef = parseResourceNameFromProguard(columns[2].trim());
if (!Util.isNullOrNil(resourceRef)) {
Log.d(TAG, "find resource reference %s", resourceRef);
if (styleableMap.containsKey(resourceRef)) {
//reference of R.styleable.XXX
for (String attr : styleableMap.get(resourceRef)) {
resourceRefSet.add(resourceDefMap.get(attr));
}
} else {
resourceRefSet.add(resourceRef);
}
}
}
} else if (line.startsWith(".array-data 4")) {
arrayData = true;
} else if (line.startsWith(".end array-data")) {
arrayData = false;
} else {
if (arrayData) {
String[] columns = line.split(" ");
if (columns.length > 0) {
final String resId = parseResourceId(columns[0].trim());
if (!Util.isNullOrNil(resId) && resourceDefMap.containsKey(resId)) {
Log.d(TAG, "array field resource, %s", resId);
resourceRefSet.add(resourceDefMap.get(resId));
}
}
}
}
}
}
}
第五步：找出资源中的引用
private void decodeResources() throws IOException, InterruptedException, AndrolibException, XmlPullParserException {
File manifestFile = new File(inputFile, ApkConstants.MANIFEST_FILE_NAME);
File arscFile = new File(inputFile, ApkConstants.ARSC_FILE_NAME);
File resDir = new File(inputFile, ApkConstants.RESOURCE_DIR_NAME);
if (!resDir.exists()) {
resDir = new File(inputFile, ApkConstants.RESOURCE_DIR_PROGUARD_NAME);
}
Map<String, Set<String>> fileResMap = new HashMap<>();
Set<String> valuesReferences = new HashSet<>();
ApkResourceDecoder.decodeResourcesRef(manifestFile, arscFile, resDir, fileResMap, valuesReferences);
Map<String, String> resguardMap = config.getResguardMap();
// 反混淆资源的过程
for (String resource : fileResMap.keySet()) {
Set<String> result = new HashSet<>();
for (String resName : fileResMap.get(resource)) {
if (resguardMap.containsKey(resName)) {
result.add(resguardMap.get(resName));
} else {
result.add(resName);
}
}
if (resguardMap.containsKey(resource)) {
nonValueReferences.put(resguardMap.get(resource), result);
} else {
nonValueReferences.put(resource, result);
}
}
// 也是反混淆
for (String resource : valuesReferences) {
if (resguardMap.containsKey(resource)) {
resourceRefSet.add(resguardMap.get(resource));
} else {
resourceRefSet.add(resource);
}
}
for (String resource : resourceRefSet) {
readChildReference(resource);
}
for (String resource : unusedResSet) {
if (ignoreResource(resource)) {
resourceRefSet.add(resource);
ignoreChildResource(resource);
}
}
}
第六步：收尾并上报
unusedResSet.removeAll(resourceRefSet);
Log.i(TAG, "find unused references %d items", unusedResSet.size());
Log.d(TAG, "find unused references %s", unusedResSet.toString());
JsonArray jsonArray = new JsonArray();
for (String name : unusedResSet) {
jsonArray.add(name);
}
((TaskJsonResult) taskResult).add("unused-resources", jsonArray);
taskResult.setStartTime(startTime);
taskResult.setEndTime(System.currentTimeMillis());
return taskResult;
这一个Task的流程最为复杂，有时间的可以边debug边理解过程。示例如下：
UnusedAssetsTask
可以检测出apk中未使用的assets文件
实现方法：搜索smali文件中引用字符串常量的指令，判断引用的字符串常量是否某个assets文件的名称这里的方法与上面一个Task非常像，反编译dex文件到smali之后，判断引用的字符串常量是否某个assets文件的名称
这里我们直接看核心判断代码就行，其他的部分大同小异：
src/main/java/com/tencent/matrix/apk/model/task/UnusedAssetsTask.java
private void readSmaliLines(String[] lines) {
if (lines == null) {
return;
}
for (String line : lines) {
line = line.trim();
if (!Util.isNullOrNil(line) && line.startsWith("const-string")) {
String[] columns = line.split(",");
if (columns.length == 2) {
String assetFileName = columns[1].trim();
assetFileName = assetFileName.substring(1, assetFileName.length() - 1);
if (!Util.isNullOrNil(assetFileName)) {
for (String path : assetsPathSet) {
if (assetFileName.endsWith(path)) {
assetRefSet.add(path);
}
}
}
}
}
}
}
示例如下：
UnStrippedSoCheckTask
可以检测出apk中未经裁剪的动态库文件
实现方法：使用nm工具读取动态库文件的符号表，若输出结果中包含no symbols字样则表示该动态库已经过裁剪MacOSMacOS自带了nm命令，可以直接使用nm
该Task的逻辑很简单，直接上代码
src/main/java/com/tencent/matrix/apk/model/task/UnStrippedSoCheckTask.java
@Override
public TaskResult call() throws TaskExecuteException {
try {
TaskResult taskResult = TaskResultFactory.factory(getType(), TASK_RESULT_TYPE_JSON, config);
if (taskResult == null) {
return null;
}
long startTime = System.currentTimeMillis();
List<File> libFiles = new ArrayList<>();
JsonArray jsonArray = new JsonArray();
if (libDir.exists() && libDir.isDirectory()) {
File[] dirs = libDir.listFiles();
for (File dir : dirs) {
if (dir.isDirectory()) {
File[] libs = dir.listFiles();
for (File libFile : libs) {
if (libFile.isFile() && libFile.getName().endsWith(ApkConstants.DYNAMIC_LIB_FILE_SUFFIX)) {
libFiles.add(libFile);
}
}
}
}
}
for (File libFile : libFiles) {
if (!isSoStripped(libFile)) {
Log.i(TAG, "lib: %s is not stripped", libFile.getName());
jsonArray.add(libFile.getName());
}
}
((TaskJsonResult) taskResult).add("unstripped-lib", jsonArray);
taskResult.setStartTime(startTime);
taskResult.setEndTime(System.currentTimeMillis());
return taskResult;
} catch (Exception e) {
throw new TaskExecuteException(e.getMessage(), e);
}
}
private boolean isSoStripped(File libFile) throws IOException, InterruptedException {
ProcessBuilder processBuilder = new ProcessBuilder(toolnmPath, libFile.getAbsolutePath());
Process process = processBuilder.start();
BufferedReader reader = new BufferedReader(new InputStreamReader(process.getErrorStream()));
String line = reader.readLine();
boolean result = false;
if (!Util.isNullOrNil(line)) {
Log.d(TAG, "%s", line);
String[] columns = line.split(":");
if (columns.length == 3 && columns[2].trim().equalsIgnoreCase("no symbols")) {
result = true;
}
}
reader.close();
process.waitFor();
return result;
}
示例如下：
总结
我们发现，在UnusedResourceTask、UnusedAssetsTask等Task中常常需要读取asrc文件以及反编译dex文件，从中提取一些信息。而且，很多包体积优化功能可以先解包然后重新打包。这为我们做类似的事提供了很多方向。
AndResGuard以及Matrix插件中的RemoveUnusedResourcesTask干的也是这样的事，后面我们再探一下AndResGuard。
此外，但ApkChecker只是提供了检查的功能，对于检测出来的问题，我们仍需要进一步探索一下自动化优化的解决方案。
