简介

官网

github.com/alibaba/Sen…

与Hystrix区别

Hystrix
  1. 需要自己搭建监控平台。
  2. 没有一套web界面可以进行更加细粒度的配置，流控，速率控制，服务熔断，服务降级。
Sentinel
  1. 单独一个组件，可以独立出来
  2. 页面化的细粒度统一配置

是什么

随着微服务的流行，服务和服务之间的稳定性变得越来越重要。Sentinel 是面向分布式服务架构的流量控制组件，主要以流量为切入点，从限流、流量整形、熔断降级、系统负载保护、热点防护等多个维度来帮助开发者保障微服务的稳定性。

能干什么

  1. 流量控制
  2. 熔断降级
  3. 系统自适应保护

Sentinel 控制台

组件由两部分组成

  1. 核心库，jar包，不依赖任何框架，能够运行于所有Java运行的环境。
  2. 控制台，基于springboot开发，打包后直接运行，不需要额外的tomcat。

安装

  1. github.com/alibaba/Sen… 选择sentinel-dashboard-1.7.2.jar
  2. 命令行切换到jar包目录
  3. java -jar sentinel-dashboard-1.7.2.jar
  4. http://localhost:8080/
  5. 账号密码 sentinel

使用

建模块cloud-alibaba-sentinel-service8401

  1. pom
 <!-- 后续做持久化用到 -->
 <dependency>
     <groupId>com.alibaba.csp</groupId>
     <artifactId>sentinel-datasource-nacos</artifactId>
 </dependency>
 <dependency>
     <groupId>com.alibaba.cloud</groupId>
     <artifactId>spring-cloud-starter-alibaba-sentinel</artifactId>
 </dependency>
  1. yml
 server:
   port: 8401
 ​
 spring:
   application:
     name: cloud-alibaba-sentinel-service
   cloud:
     nacos:
       discovery:
         # 服务注册中心地址
         server-addr: localhost:8848
     sentinel:
       transport:
         # 配置sentinel dashboard地址
         dashboard: localhost:8080
         # 默认 8719端口，假如被占用从8719开始+1扫描直到直到未被占用的端口
         port: 8719
 ​
 management:
   endpoints:
     web:
       exposure:
         include: '*'
  1. main @SpringBootApplication @EnableDiscoveryClient
  2. controller
     @GetMapping("/testA")
     public String testA(){
         return "testA";
     }
 ​
     @GetMapping("/testB")
     public String testB(){
         return "testB";
     }
  1. 启动 nacos，sentinel，启动模块
  2. 访问模块，观察 sentinel里变化

流控规则

介绍

  1. 资源名：唯一名称，默认请求路径

  2. 针对来源：Sentinel可以针对调用者进行限流 ，填写微服务名，默认 default

  3. 阈值类型

    • QPS（每秒请求数量）：当调用api的QPS达到阈值后进行限流
    • 线程数：调用该api的线程数达到阈值后进行限流

  4. 是否集群：不需要集群

  5. 流控模式：

    • 直接：api达到限流条件时直接限流
    • 关联：当关联的资源达到阈值时就限流自己
    • 链路：只记录指定链路上的流量（指定资源从入口资源进来的流量，如果达到阈值就进行限流）

  6. 流控效果

    • 快速失败：直接失败，抛异常
    • Warm Up：根据codeFactor（冷加热因子，默认3）的值，从阈值 codeFactor，经过预热时长，才达到设定的QPS阈值。

流控模式


直接

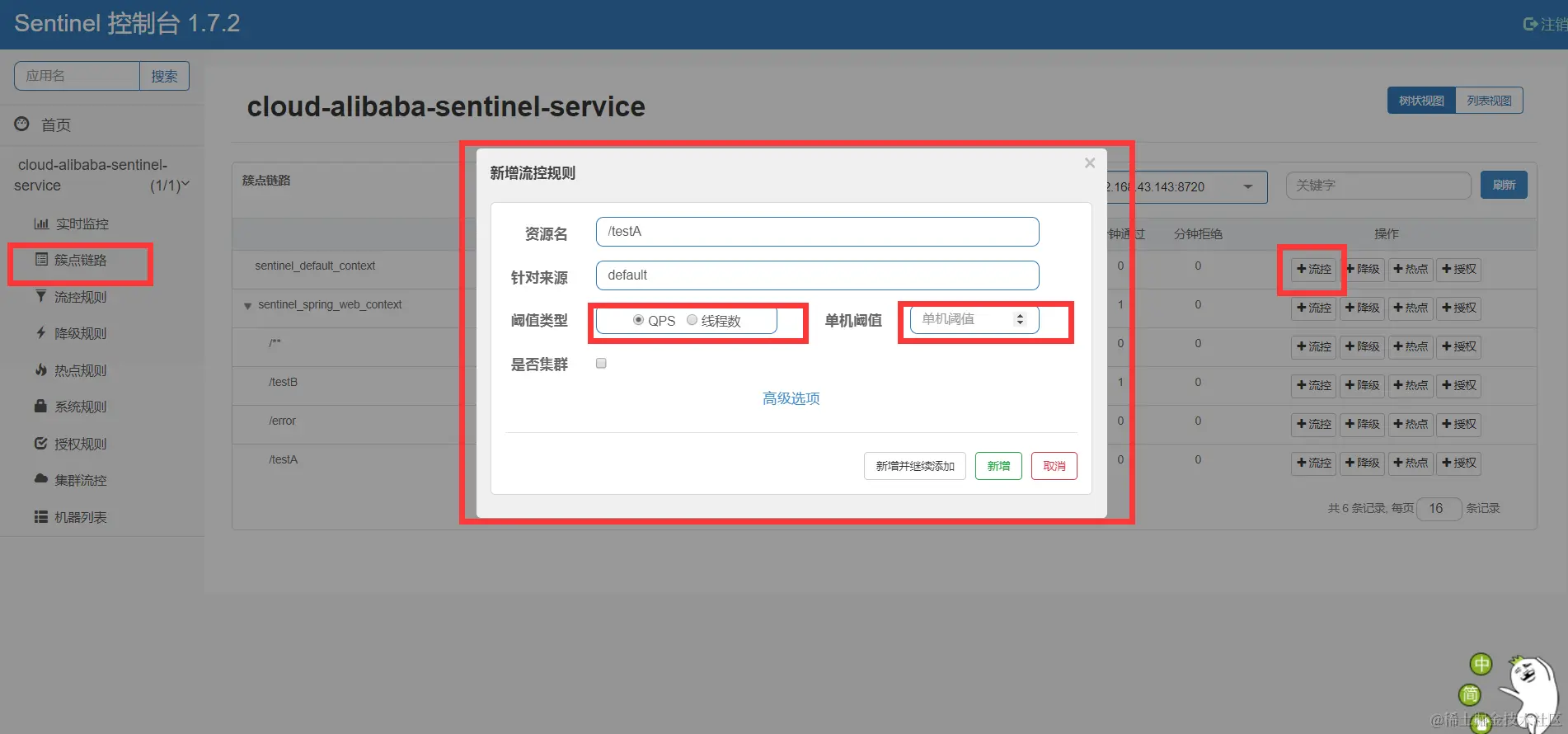

  1. 按上图设置QPS为1，然后访问 testA 观察效果
  2. 达到阈值快速失败
  3. 自定义报错信息
关联

  1. 关联 testA 与 testB

  2. B达到阈值，限流A

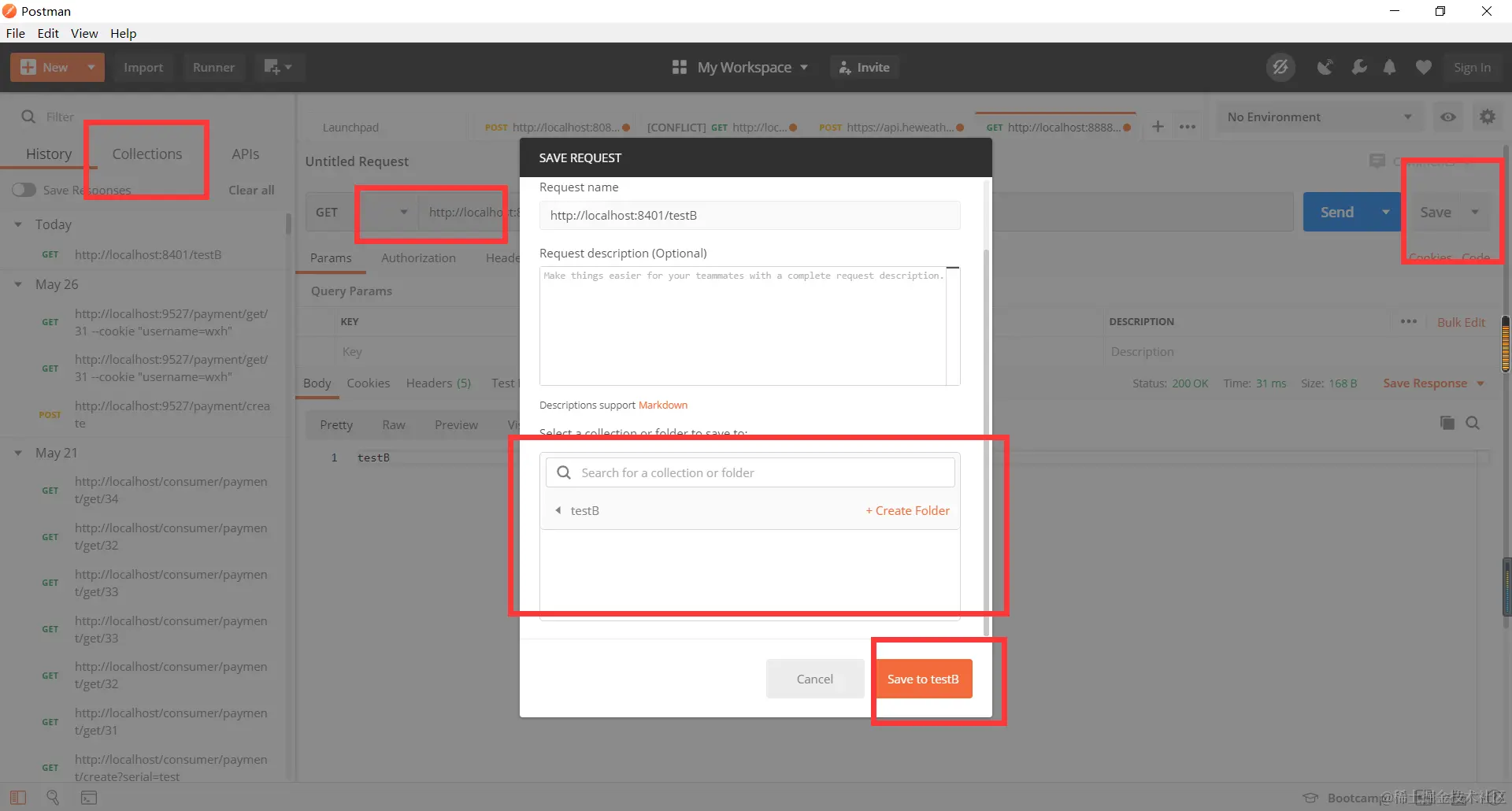

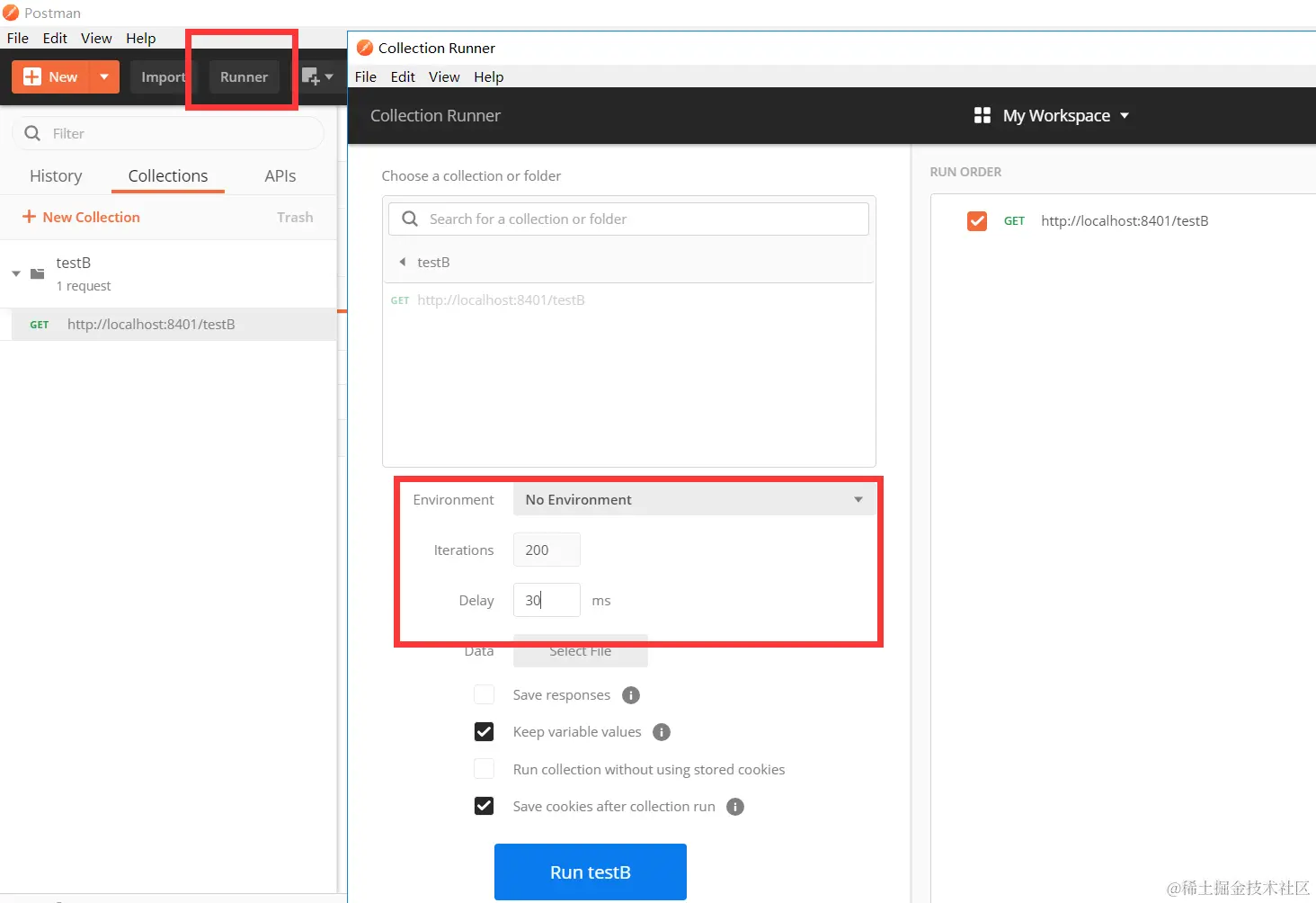

  3. 使用 postman 模拟并发请求postman1.pngpostman2.png

    1. 先访问testB
    2. save到新建collection里
    3. 选择runner，选择testB，选择迭代次数和等待时长

  4. 启动postman，再访问testA查看效果

链路
  1. 两个入口a，b调用同一个资源，只记录a上的限流，而不关系心b的使用

流控效果

直接快速失败（默认）

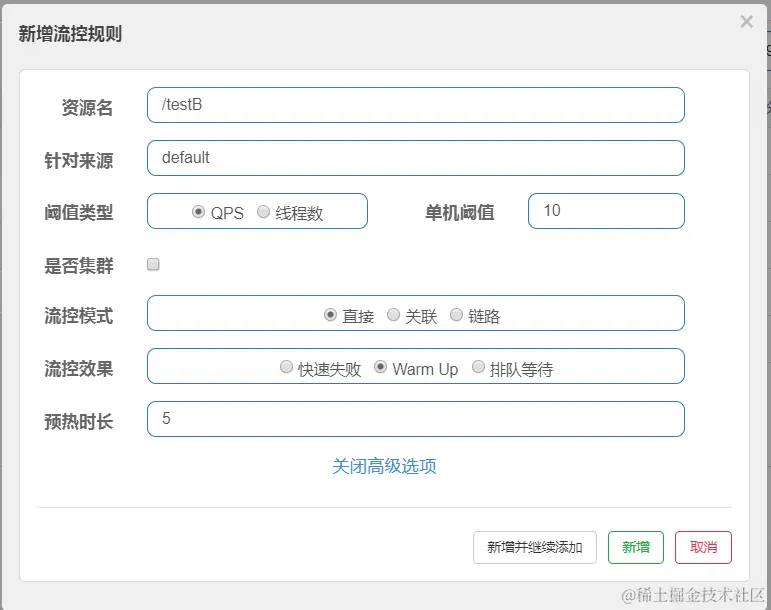

预热


  1. 初始QPS = QPS/3
  2. 阈值从初始QPS主键增加到 QPS
  3. 访问 testB 观察随时间变化错误的数量变化

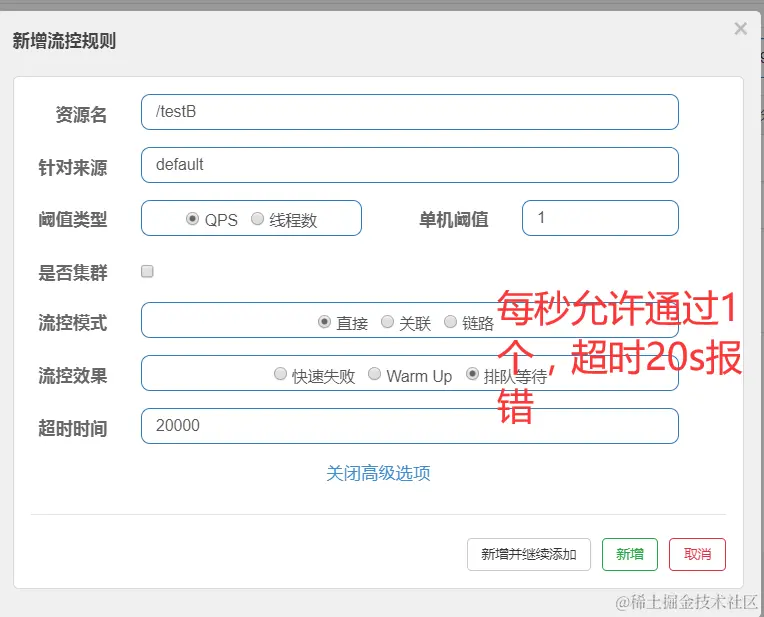

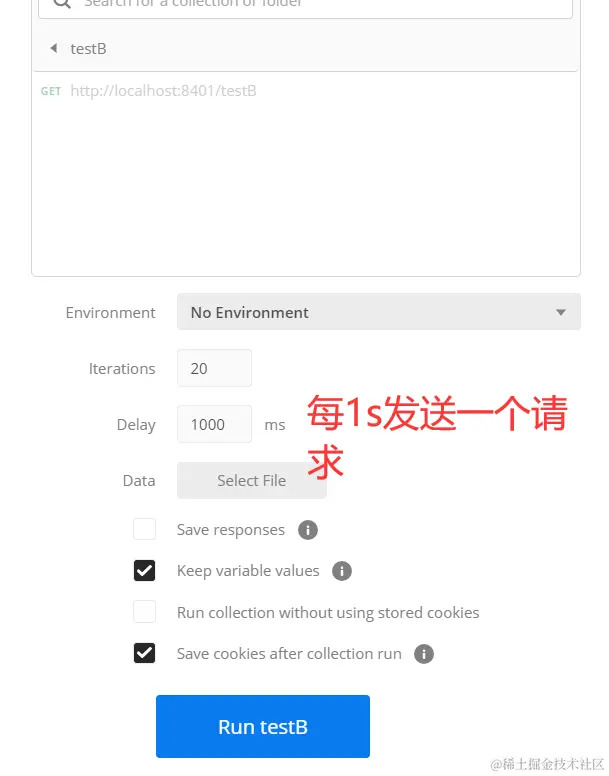

排队等待



为 testB 设置打印当前时间 可以观察到一秒一个挨个执行 即请求按照顺序依次执行

熔断降级

基本介绍

熔断降级会在调用链路中某个资源出现不稳定状态时（例如调用超时或异常比例升高），对这个资源的调用进行限制，让请求快速失败，避免影响到其它的资源而导致级联错误。 没有半开状态

触发降级的标准

  1. 平均响应时间 (DEGRADE_GRADE_RT)：当 1s 内持续进入 N 个请求，对应时刻的平均响应时间（秒级）均超过阈值（count，以 ms 为单位），那么在接下的时间窗口（DegradeRule 中的 timeWindow，以 s 为单位）之内，对这个方法的调用都会自动地熔断（抛出 DegradeException）。注意 Sentinel 默认统计的 RT 上限是 4900 ms，超出此阈值的都会算作 4900 ms，若需要变更此上限可以通过启动配置项 -Dcsp.sentinel.statistic.max.rt=xxx 来配置。
  2. 异常比例 (DEGRADE_GRADE_EXCEPTION_RATIO)：当资源的每秒请求量 >= N（可配置），并且每秒异常总数占通过量的比值超过阈值（DegradeRule 中的 count）之后，资源进入降级状态，即在接下的时间窗口（DegradeRule 中的 timeWindow，以 s 为单位）之内，对这个方法的调用都会自动地返回。异常比率的阈值范围是 [0.0, 1.0]，代表 0% - 100%。
  3. 异常数 (DEGRADE_GRADE_EXCEPTION_COUNT)：当资源近 1 分钟的异常数目超过阈值之后会进行熔断。注意由于统计时间窗口是分钟级别的，若 timeWindow 小于 60s，则结束熔断状态后仍可能再进入熔断状态。

开启

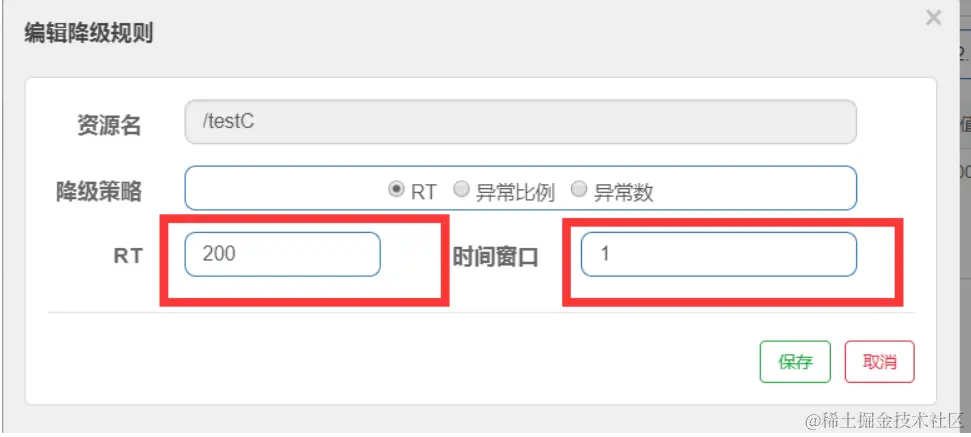

平均响应时间


  1. jmeter压力测试每秒10次，永远循环
  2. 如何 1s 内持续进了 N 个请求且 平均响应时间均超过阈值，那么下一个窗口期服务熔断
  3. 该例中设置个请求 sleep 1s 所以，jmeter 每秒 10次（访问总次数）超过 n=5（默认是5），在下一个时间窗口期内服务熔断
异常比例
  1. 默认请求量大于5时
  2. 异常比例占通过总量和的比例超过阈值时
  3. 进入降级状态，且下一个时间窗口期对这个方法调用自动返回
异常数
  1. 将窗口期超过 60s
  2. 模拟异常 10/0
  3. jmeter压测
  4. 进入熔断异常
  5. 过了时间窗口期，之间不要做任何操作，即可访问

热点参数限流

是什么

即经常访问的数据

  • 商品id为参数，统计一段时间最常购买的商品 id 并进行限制。
  • 用户id为参数，针对一段时间内频繁访问的用户 id 进行限制。

怎么用

  1. controller
     @GetMapping("/testHotKey")
     // 名字可以随意起，但为唯一标识
     @SentinelResource(value = "testHotKey",blockHandler = "deal_testHotKey")
     // required 表示是否必须包含此参数
     public String testHostKey(@RequestParam(value = "p1",required = false) String p1,
         @RequestParam(value="p2",required = false)String p2){
         System.out.println(p1);
         return "testHostKey";
     }
 ​
     public String deal_testHotKey(String p1, String p2, BlockException exception){
         return "deal_testHotKey";
     }
  1. image.png
  2. 多次访问 http://localhost:8401/testHotKey?p1=a 查看效果,可以生效
  3. 多次访问 http://localhost:8401/testHotKey?p1=a&p2=b 查看效果,可以生效
  4. 多次访问 http://localhost:8401/testHotKey?p2=a 查看效果,不能生效
  5. 多次访问 http://localhost:8401/testHotKey?p2=b&p1=a 查看效果,可以生效
  6. 总结上图的参数索引0，对应Java代码参数列表里的参数下标

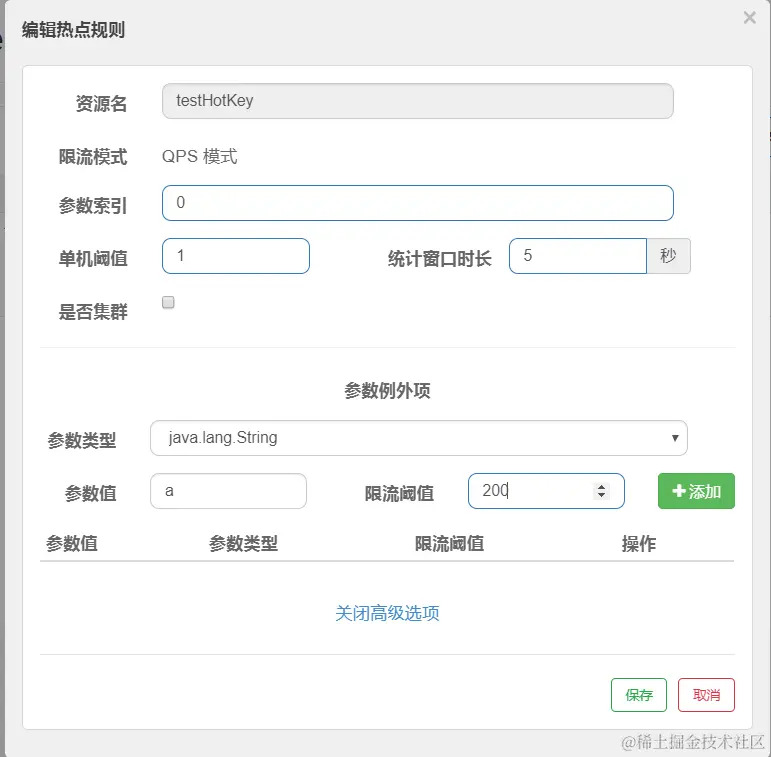

参数特殊项


  1. 当参数为特定值的时候拥有不同的阈值
  2. 即使其他参数项熔断，特定参数项也不会熔断

系统自适应限流

简介

系统保护的目的
  1. 保证系统不被拖垮
  2. 在系统稳定的前提下，保持系统吞吐量
系统保护的问题

长期以来系统保护是根据负载来做系统过载保护。当负载超过某个阈值，就禁止或减少流量进入，负载好转后恢复流量进入。

  1. 如果根据当前负载的情况调节流量通过率，始终有延迟。这样会浪费系统处理能力。所以看到的曲线总会有所抖动。
  2. 恢复慢，下游应用不可靠导致应用 RT 很好，从而负载很高，但过了一段时间下游恢复了，其实应该大幅增加流量通过率。但这时候load仍然很高。通过率恢复仍然不高。 最终目的：在系统不被拖垮的情况下，提高系统的吞吐率，而不是 load 一定要到低于某个阈值
是什么

从单台机器的 load、CPU 使用率、平均 RT、入口 QPS 和并发线程数等几个维度监控应用指标，让系统尽可能跑在最大吞吐量的同时保证系统整体的稳定性。

能做什么
  1. Load 自适应（仅对 Linux/Unix-like 机器生效）：系统的 load1 作为启发指标，进行自适应系统保护。当系统 load1 超过设定的启发值，且系统当前的并发线程数超过估算的系统容量时才会触发系统保护（BBR 阶段）。系统容量由系统的 maxQps _ minRt 估算得出。设定参考值一般是 CPU cores _ 2.5。
  2. CPU usage（1.5.0+ 版本）：当系统 CPU 使用率超过阈值即触发系统保护（取值范围 0.0-1.0），比较灵敏。
  3. 平均 RT：当单台机器上所有入口流量的平均 RT 达到阈值即触发系统保护，单位是毫秒。
  4. 并发线程数：当单台机器上所有入口流量的并发线程数达到阈值即触发系统保护。
  5. 入口 QPS：当单台机器上所有入口流量的 QPS 达到阈值即触发系统保护。
怎么做


简而言之就是对整个系统添加限流，不推荐使用

SentinelResource 配置兜底方法的两种实现

自定义方法

 @RestController
 public class RateLimitController {
     @GetMapping("/A")
     @SentinelResource(value = "A",blockHandler = "exceptionA")
     public String A(){
         return "a";
     }
 ​
     public String exceptionA(BlockException e){
         return "exceptionA";
     }
 }

自定义异常处理类

     @GetMapping("/B")
     @SentinelResource(value = "B",blockHandlerClass = ExceptionHandler.class,blockHandler = "handler1")
     public String B(){
         return "B";
     }

异常处理类

 public class ExceptionHandler {
     public static String handler1(BlockException e){
         return "hanlder1";
     }
     public static String handler2(BlockException e){
         return "hanlder2";
     }
 }

服务熔断Ribbon

准备

提供者模块 cloud-ali-provider-payment9003/9004
  1. pom nacos
  2. yml
 server:
   port: 9003
 spring:
   application:
     name: nacos-payment-provider
   cloud:
     nacos:
       discovery:
         server-addr: localhost:8848
 management:
   endpoints:
     web:
       exposure:
         include: '*'
  1. 主启动 @SpringBootApplication @EnableDiscoveryClient
  2. 业务类
 @RestController
 public class PaymentController {
     @Value("${server.port}")
     private String serverPort;
 ​
     public static HashMap<Long,String> hashMap = new HashMap<>();
     static {
         hashMap.put(1l,"aaaaaaaaaaaaaa");
         hashMap.put(2l,"bbbbbbbbbbbbbb");
         hashMap.put(3l,"cccccccccccccc");
     }
 ​
     @GetMapping("/payment/{id}")
     public String payment(@PathVariable("id") Long id){
         return hashMap.get(id)+serverPort;
     }
 }
消费者模块 cloud-ali-consumer-nacos-order84
  1. pom
   <dependency>
       <groupId>com.alibaba.cloud</groupId>
       <artifactId>spring-cloud-starter-alibaba-nacos-discovery</artifactId>
   </dependency>
   <dependency>
       <groupId>com.alibaba.cloud</groupId>
       <artifactId>spring-cloud-starter-alibaba-sentinel</artifactId>
   </dependency>
  1. yml
 server:
   port: 84
 ​
 spring:
   application:
     name: nacos-order-consumer
   cloud:
     nacos:
       discovery:
         server-addr: localhost:8848
     sentinel:
       transport:
         dashboard: localhost:8080
         port: 8719
 ​
 service-url:
   nacos-user-service: http://nacos-payment-provider
  1. main @SpringBootApplication @EnableDiscoveryClient
  2. config 配置RestTemplate
  3. controller
 @RestController
 public class CircleBreakerController {
     public static final String SERVICE_URL = "http://nacos-payment-provider";
 ​
     @Resource
     private RestTemplate restTemplate;
 ​
     @RequestMapping("/consumer/fallback/{id}")
     @SentinelResource(value = "fallback")
     public String fallback(@PathVariable("id") Long id){
 ​
         String result = restTemplate.getForObject(SERVICE_URL+"/payment/"+id,String.class,id);
         if (id==4){
             throw new RuntimeException("非法参数异常");
         }
 ​
         return result;
     }
 }

使用

配置fallback
  1. 改变 84 中的 controller
 @RestController
 public class CircleBreakerController {
     public static final String SERVICE_URL = "http://nacos-payment-provider";
 ​
     @Resource
     private RestTemplate restTemplate;
 ​
     @RequestMapping("/consumer/fallback/{id}")
 //    @SentinelResource(value = "fallback")   // 没有配置
     @SentinelResource(value = "fallback",fallback = "handlerFallback")
     public String fallback(@PathVariable("id") Long id){
 ​
         String result = restTemplate.getForObject(SERVICE_URL+"/payment/"+id,String.class,id);
         if (id==4){
             throw new RuntimeException("非法参数异常");
         }
 ​
         return result;
     }
 ​
     public String handlerFallback(@PathVariable Long id){
         return id+"异常";
     }
 }
  1. 访问 84 输入 id=4 模拟异常
  2. 有异常时进入fallback，其实就是兜底方法
配置 blockHanlder
  1. 改变 84 中的controller
     @RequestMapping("/consumer/fallback/{id}")
 //    @SentinelResource(value = "fallback")   // 没有配置
 //    @SentinelResource(value = "fallback",fallback = "handlerFallback")
     @SentinelResource(value = "fallback",blockHandler = "blockHandler")
     public String fallback(@PathVariable("id") Long id){
 ​
         String result = restTemplate.getForObject(SERVICE_URL+"/payment/"+id,String.class,id);
         if (id==4){
             throw new RuntimeException("非法参数异常");
         }
 ​
         return result;
     }
 ​
 //    public String handlerFallback(@PathVariable Long id){
 //        return id+"异常";
 //    }
 ​
     public String blockHandler(Long id, BlockException e){
         return "blockHandler异常";
     }
  1. 访问 84 输入 id=4 模拟异常
  2. 结果 没有在sentinel中配置服务降级只会报出异常界面，而fallback不需要配置sentinel

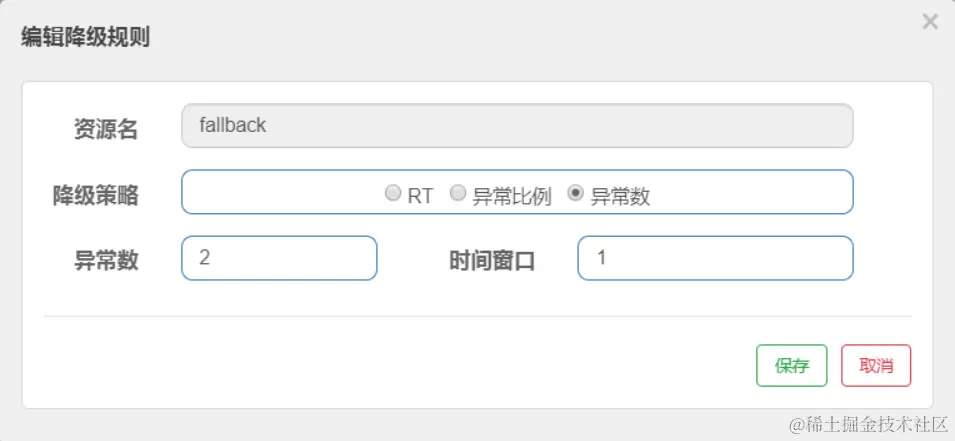

  3. 再测试 image.png 配置异常数为 2 ，单独点 1 次 爆异常界面，连续两次爆blockhandler的方法
配置fallback+blockHanlder

未进入限流条件进 fallback，进入限流条件进 blockhandler

异常忽略

@SentinelResource(value = "fallback",fallback = "handlerFallback",blockHandler = "blockHandler",exceptionsToIgnore = RuntimeException.class) 忽略某种类型的异常

服务熔断OpenFeign

更改84

  1. pom
 <dependency>
     <groupId>org.springframework.cloud</groupId>
     <artifactId>spring-cloud-starter-openfeign</artifactId>
     <version>2.2.1.RELEASE</version>
 </dependency>
  1. yml
 feign:
   sentinel:
     enabled: true
  1. main @EnableFeignClients
  2. 新建service
 @FeignClient(value = "nacos-payment-provider",fallback = PaymentFailService.class)
 public interface PaymentService {
     @GetMapping("/payment/{id}")
     public String payment(@PathVariable("id") Long id);
 }
  1. 新建service兜底类
 @Component
 public class PaymentFailService implements PaymentService {
     @Override
     public String payment(Long id) {
         return "feign失败调用";
     }
 }
  1. 更改controller
     @Resource
     private PaymentService paymentService;
     @GetMapping("consumer/payment/{id}")
     public String payment(@PathVariable("id") Long id){
         return paymentService.payment(id);
     }
  1. 测试关闭 9003,9004 访问 84 查看是否进入兜底方案

持久化

  1. 简介 存到nacos中
  2. pom
  <!-- 后续做持久化用到 -->
         <dependency>
             <groupId>com.alibaba.csp</groupId>
             <artifactId>sentinel-datasource-nacos</artifactId>
         </dependency>
  1. yml
 spring:
   cloud:
     sentinel:
       datasource:
         ds1:
           nacos:
             server-addr: localhost:8848 #nacos地址
             dataId: cloud-alibaba-sentinel-service  #微服务名称
             groupId: DEFAULT_GROUP  #默认分组
             data-type: json #数据格式
             rule-type: flow #流控规则

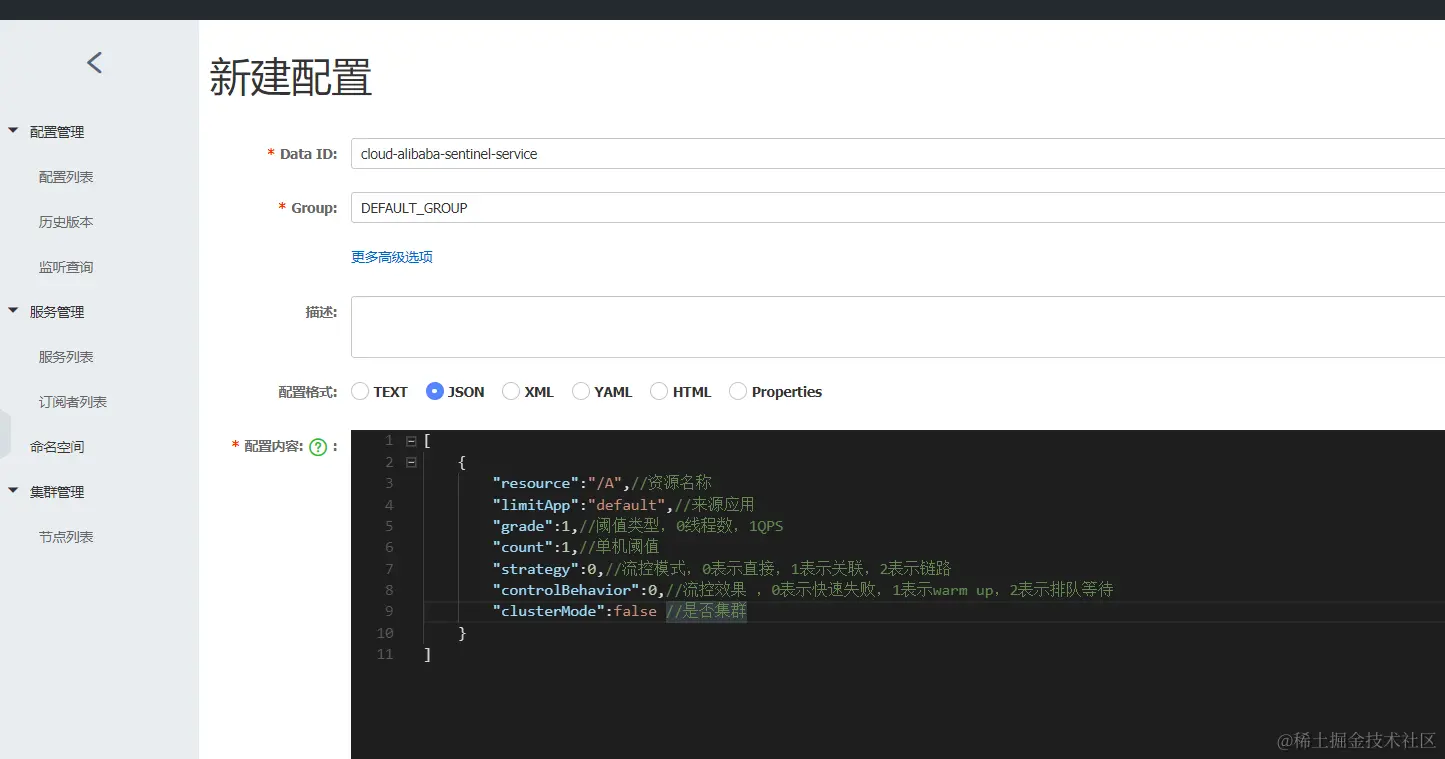

  1. nocos 8848 中新增配置sentinel持久化.png
 [
     {
         "resource":"/A",//资源名称
         "limitApp":"default",//来源应用
         "grade":1,//阈值类型，0线程数，1QPS
         "count":1,//单机阈值
         "strategy":0,//流控模式，0表示直接，1表示关联，2表示链路
         "controlBehavior":0,//流控效果 ，0表示快速失败，1表示warm up，2表示排队等待
         "clusterMode":false //是否集群
     }
 ]
  1. 重启8401，刷新sentinel查看效果
