利用BST学习二叉树的遍历
写在前面
（1）本文摘要
- 二叉树的四种遍历方式
- 二叉树遍历的常见用途
- 设计模式之访问者模式
（2）本文说明
- ❗注：文章所述遍历及其作用，不局限于二叉搜索树，只要是一棵二叉树即可
- 本文是基于上一篇文章：《如何构建一棵二叉搜索树》来说明的
一、二叉树的遍历
- 谈到遍历，应该都不陌生，简单来说就是把一个容器中的所有元素都访问一遍
- 比如我们学过的数组和链表，用它们的索引，可以
正序遍历或者逆序遍历 - 而今天要学习的二叉树，它是没有索引的。所以我们根据节点的访问顺序的不同，常见的遍历方式有：
- 前序遍历：
Preoder Traversal【根节点在最前即可】 - 中序遍历：
Inoder Traversal【根节点在中间即可】 - 后序遍历：
Postorder Traversal【根节点在后面即可】 - 层序遍历：
Level Order Traversal【从上层往下层，依层遍历】
- 前序遍历：
（1）前序遍历（Preoder Traversal）
-
前序遍历中元素的访问顺序是：
- 方式一：
根节点 -> 前序遍历左子树 -> 前序遍历右子树 - 方式二：
根节点 -> 前序遍历右子树 -> 前序遍历左子树 - 核心在于：最先访问根节点
- 方式一：
-

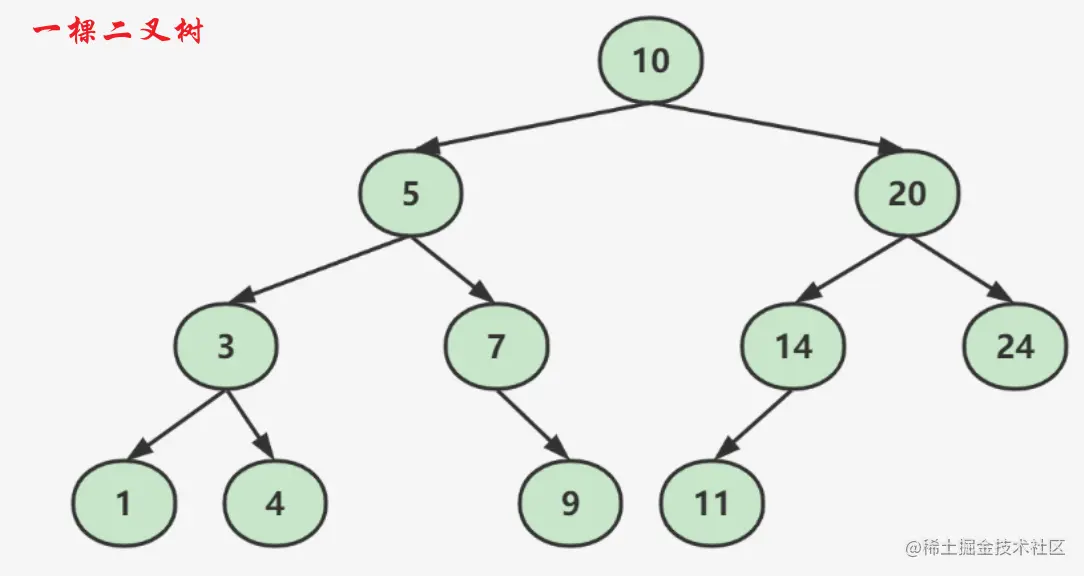

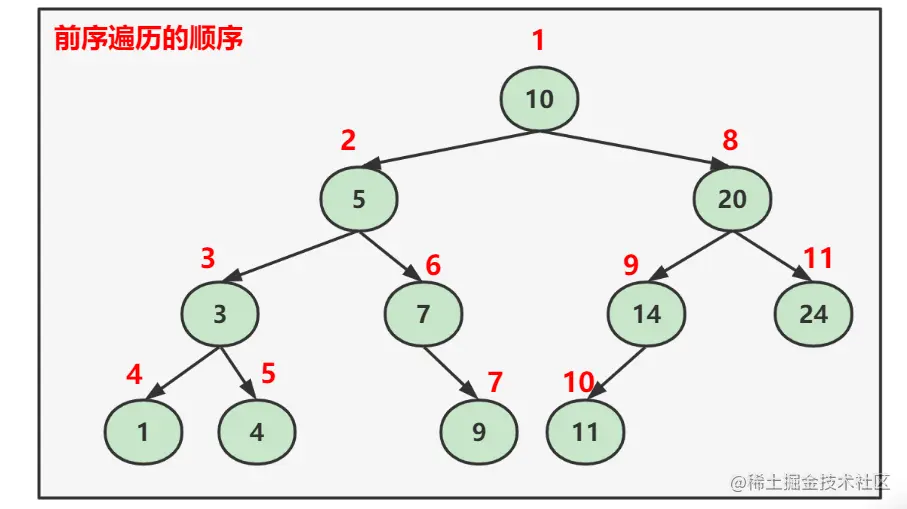

如上面的一棵二叉搜索树，使用前序遍历的方式，元素的访问顺序是如何的呢？
-
以方式一为例：
- 先访问根节点：
10 - 再访问根节点的左子树、那么紧接着访问的就是
10节点的左子树的根节点：5 - 依次访问完左子树后，再去访问右子树
- 先访问根节点：
-
那么最终的顺序应该是：
10、5、3、1、4、7、9、20、14、11、24
- 经过上面的思路分析，你第一反应应该会想要使用递归的方式来实现，如下代码所示：
private void preorderTraversal(Node<E> node) {
if (node == null) return;
// 先访问根节点
System.out.println(node.element);
// 再使用递归方式，前序遍历左子树
preorderTraversal(node.left);
// 最后使用递归方式前序遍历右子树
preorderTraversal(node.right);
}
（2）中序遍历（Inoder Traversal）
- 中序遍历中元素的访问顺序是：
- 方式一：
中序遍历左子树 -> 根节点 -> 中序遍历右子树 - 方式二：
中序遍历右子树 -> 根节点 -> 中序遍历左子树 - 核心在于：根节点放在中间访问
- 方式一：
- 如上面的一棵二叉搜索树：
-
使用方式一，元素访问的最终顺序是：
1、3、4、5、7、9、10、11、14、20、24 -
使用方式二，元素访问的最终顺序是：
24、20、14、11、10、9、7、5、4、3、1
-
- 细心的你可能发现了，如果使用中序遍历的方式来遍历二叉搜索树，遍历结果要么是升序、要么是降序。如果先访问左子树，将会是升序排列。如果先访问右子树，将会是降序排列
- 也使用递归的方式来实现：
private void inorderTraversal(Node<E> node) {
if (node == null) return;
// 先使用递归方式，中序遍历左子树
inorderTraversal(node.left);
// 再访问根节点
System.out.println(node.element);
// 最后使用递归方式，中序遍历右子树
inorderTraversal(node.right);
}

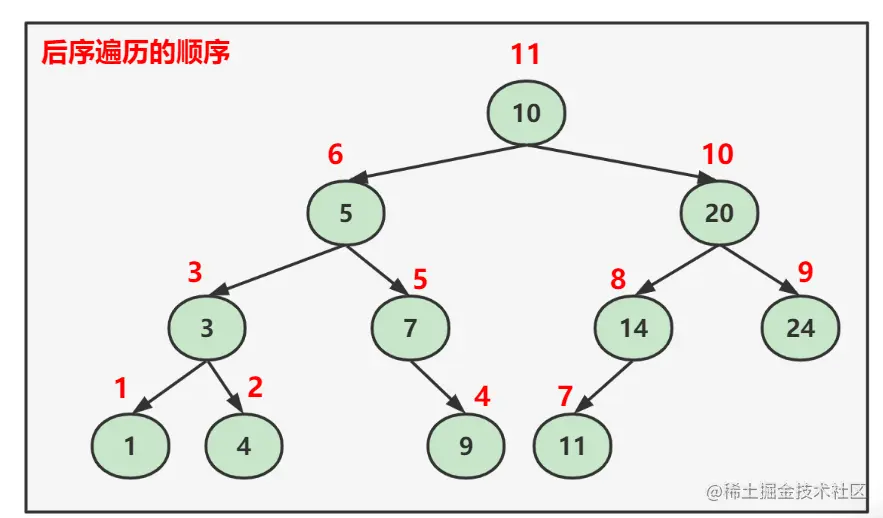

（3）后序遍历（Postorder Traversal）
- 后序遍历中元素的访问顺序是：
- 方式一：
后序遍历左子树 -> 后序遍历右子树 -> 根节点 - 方式二：
后序遍历右子树 -> 后序遍历左子树 -> 根节点
- 方式一：
- 如上面的一棵二叉搜索树：
- 以方式一为例，元素访问的最终顺序是：
1、4、3、9、7、5、11、14、24、20、10
- 以方式一为例，元素访问的最终顺序是：
- 也使用递归的方式来实现：
private void postorderTraversal(Node<E> node) {
if (node == null) return;
// 先使用递归的方式，后续遍历左子树
postorderTraversal(node.left);
// 再使用递归的方式，后续遍历右子树
postorderTraversal(node.right);
// 最后访问根节点
System.out.println(node.element);
}

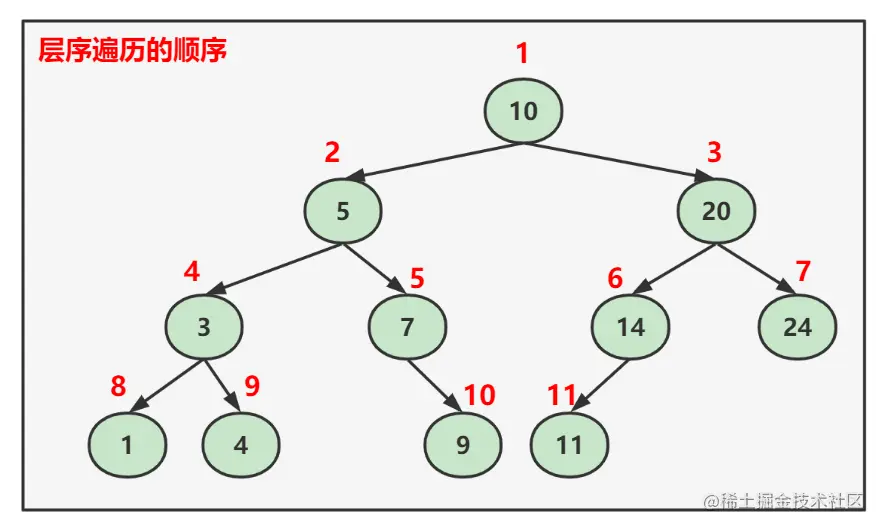

（4）层序遍历（Level Order Traversal）
- 层序遍历的元素访问顺序是按层依次访问
- 就不同于上面的
前、中、后序遍历的思想了，那该如何访问呢？ - 我们也先来看看使用层序遍历，元素最终的访问顺序：
10、5、20、3、7、14、24、1、4、9、11
- 我们可以发现，先访问的节点，进入下一层时，它的子节点也会先被访问
- 如：访问第二层：先访问 5 后访问 20，那么进入第三层时，5 的子节点3 、7也会先被访问 ，再访问 20 的子节点 14、24
- 这样的思想，是不是和之前学习的队列，有异曲同工之妙：先进先出

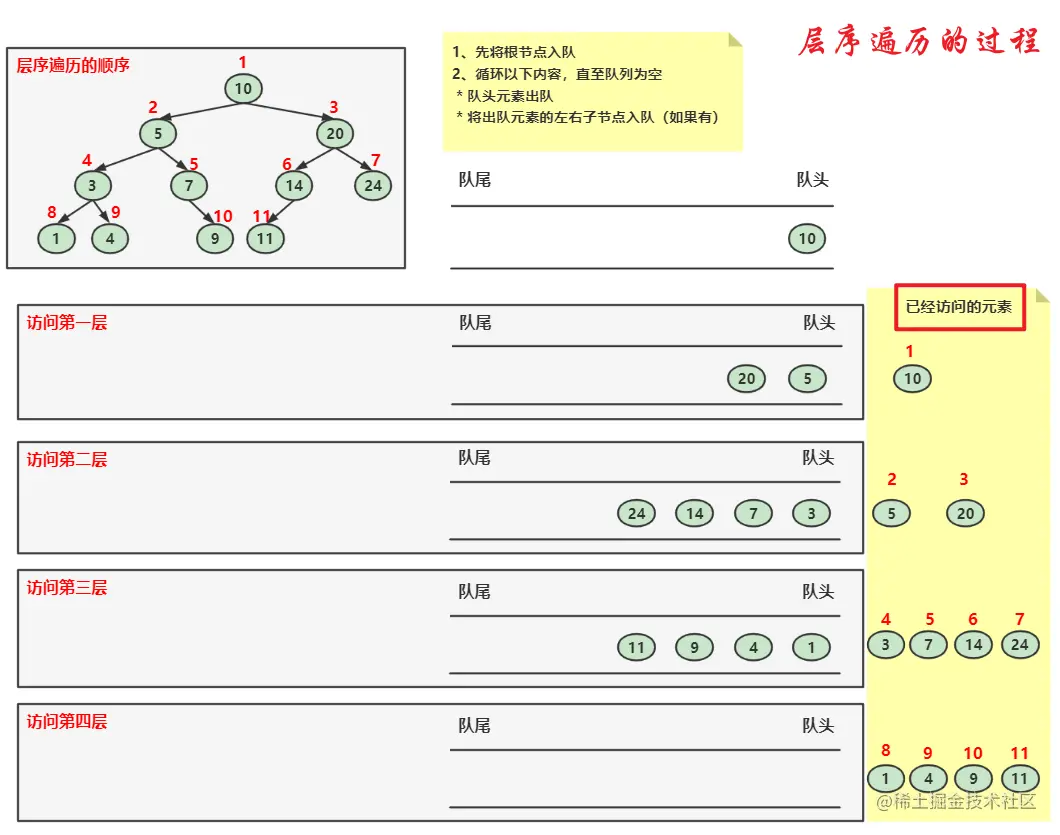

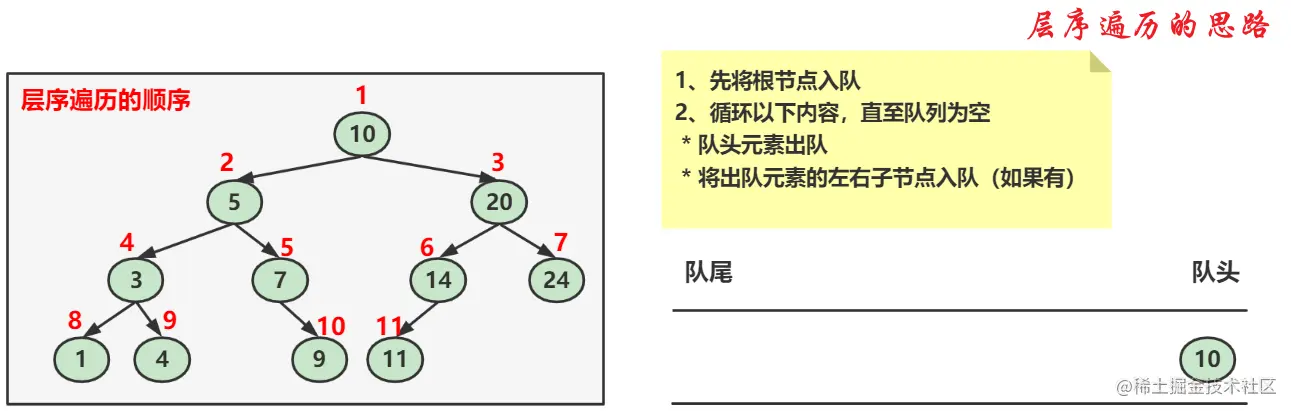

- 思路也写在图中了，这时我们已经准备好一个队列了。并且将根节点
10放入队列中了，只需要循环执行如下图所示内容，直至队列为empty
- 将思路用代码实现一下：
public void levelOrderTraversal() {
if (root == null) return;
// 准备队列，并且将根节点入队
Queue<Node<E>> queue = new LinkedList<>();
queue.offer(root);
while (!queue.isEmpty()) {
// 将队头元素出队
Node<E> node = queue.poll();
// 访问队头元素
System.out.println(node.element);
// 如果出队节点的左子节点不为空，将其入队
if (node.left != null) {
queue.offer(node.left);
}
// 如果出队节点的右子节点不为空，将其入队
if (node.right != null) {
queue.offer(node.right);
}
}
}
- 四种不同遍历顺序的二叉树遍历方式，都已经讨论完成了
- ❓可是，真的完成了吗？万一我不仅仅想打印元素呢？我想要自定义访问逻辑，又该怎么办呢？
二、改造成访问者模式
（1）基础访问器
- 我们原先的访问逻辑，都是写在遍历逻辑的内部。而且都是最简单的打印操作
- 和前面写的比较器类似的想法。我们能不能做到，每一次遍历，可以自定义访问逻辑，让其更加的灵活呢？
/**
* 用于访问内部某些细节
*/
public interface Visitor<E> {
/**
* 访问时，执行的操作
* @param element：被访问元素
*/
void visit(E element);
}
- 先定义一个访问者的接口，❗注意：让其访问元素，而不是节点Node，因为节点对外是不可见的
- 在需要遍历的时候，让对方传入一个访问者接口
Visitor，并且实现visit()方法，告诉遍历时，如何访问元素
// 层序遍历
public void levelOrder(Visitor<E> visitor) {}
// 前序遍历
public void preorder(Visitor<E> visitor) { }
// 中序遍历
public void inorder(Visitor<E> visitor) { }
// 后序遍历
public void postorder(Visitor<E> visitor) { }
- 那我们的递归函数也需要改造了
- 下面以中序遍历为例，其余的类似
public void inorder(Visitor<E> visitor) {
if (visitor == null) return;
inorder(root, visitor);
}
private void inorder(Node<E> node, Visitor<E> visitor) {
if (node == null) return;
inorder(node.left, visitor);
// 访问根节点
visitor.visit(node.element);
inorder(node.right, visitor);
}
- 这样就完成了吗？我们看看现在外界是如何使用的：
bst.inorder(new BSTImpl.Visitor<>() {
@Override
public boolean visit(Integer element) {
System.out.print((element + 5) + " ");
}
});
- 可以看到，上面的需求确实完成了：可以动态传入访问逻辑。
- ❓那如果有一万个元素，可是我们仅仅想要遍历到第十个元素呢？
（2）增强访问器
- 在外界使用者的眼中，可能遍历到某种程度，就不想遍历了。可是我们的操作，就是将其全部遍历
- 所以，我们可以做以下的增强：让外界可以控制遍历的停止时机
public static abstract class Visitor<E> {
/**
* 用于记录是否需要停止访问
*/
boolean stop;
/**
* 访问时，执行的操作
* @param element：被访问元素
* @return :返回 true 就不继续访问了
*/
protected abstract boolean visit(E element);
}
-
将接口变成抽象类【因为接口不可以放置成员变量】
-
增添成员变量
stop，用于记录每一次遍历时，下一次是否需要停止访问 -
将访问方法
visit()增添bolean类型的返回值，返回 true 就不访问了【因为实现此方法时，默认的返回值就是false（当然，看你自己的设计）】 -
通过上面的改造后，外界就可以这样使用了：
// 使用前序遍历
bst.preorder(new BinarySearchTreeImpl.Visitor<Integer>() {
@Override
protected boolean visit(Integer element) {
System.out.print(element + " ");
// 默认情况，需要全部遍历
return false;
}
});
// 使用层序遍历
bst.levelOrder(new BinarySearchTreeImpl.Visitor<>() {
@Override
public boolean visit(Integer element) {
System.out.print(element + " ");
// 当遍历到元素为 7 时，停止遍历
return element == 7;
}
});
- 在外界的眼中，确实可以随时终止遍历了。那我们内部应该如何使用这个返回值呢？
- 层序遍历不涉及递归操作，我们先看看如何改造它
-
拿到
visit()方法的返回值做判断即可（❗注意我们这里的设计是，当返回 true 时，就结束遍历） -
下面的三个方法，都是使用递归来实现的
-
如何来记录需要停止操作了呢？【在
Visitor中提供一个成员变量】
- ❓看看内部的实现，除了前序遍历，为什么要进行两次判断呢？
- 因为它们的作用是不相同的
- 第①次：用于停止递归调用
- 第②次：用于判断是否还需要调用访问逻辑
三、遍历的作用【二叉树】
- 说完了如何遍历，我们来看看遍历的常见用途
1、打印出树状结构

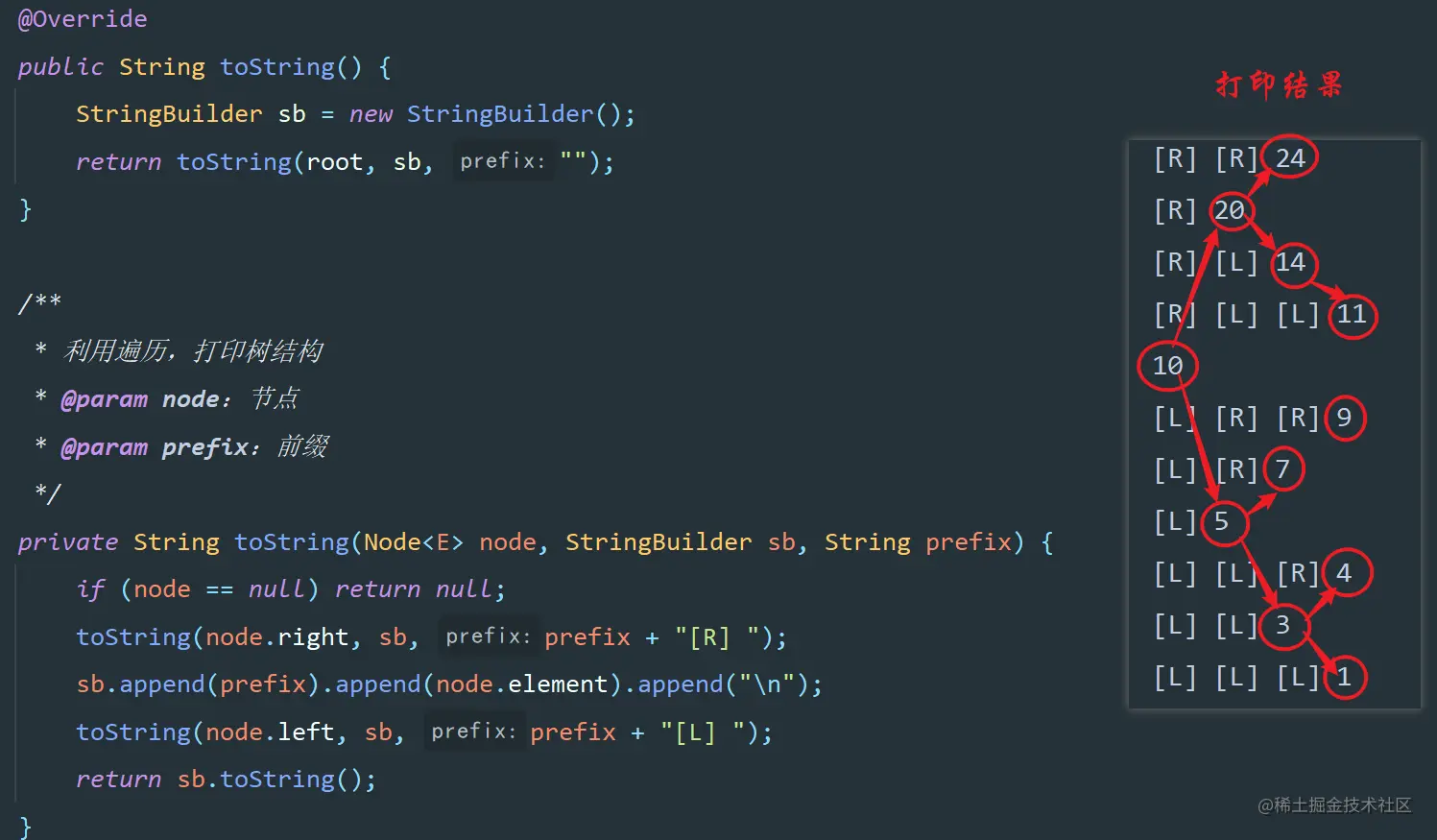

- 下面是一个简单的打印，大致可以看清楚树的结构：
2、利用中序遍历将二叉搜索树按升序或者降序排列
- 刚刚谈到中序遍历的时候，说它的访问是有序的。也正是因为这一点，中序遍历会很常用
3、利用后序遍历，可以做一些先子后父的操作
- 因为根节点是左右子节点的父节点，而根节点是最后访问的。所以，这样的操作很适合使用中序遍历
4、利用层序遍历，可以计算二叉树的高度、判断一棵树是否为完全二叉树
计算二叉树的高度
- 递归的方式
public int height() {
return height(root);
}
/**
* 计算树的高度【递归法】
*/
private int height(Node<E> node) {
if (node == null) return 0;
return 1 + Math.max(height(node.left), height(node.right));
}
- 递归的思路很简单：
树的高度 = Math.max(左子树高度, 右子树高度) + 根节点占的高度
- 层序遍历的方式
- 核心点还是层序遍历，主要思想是：
树的高度 = 树的层数 - 也就是要根据层序遍历，得出树的层数。进而算出高度
而树的层数 = 何时进入下一层? + 进入下一层几次?- 弄清楚这两个问题，即可知道如何求树的高度。先回看一下之前的一张图片
- 何时进入下一层，不难想清楚：当某一层元素访问完时，进入下一层（如果还有）
- 那我们怎么知道，某一层的元素什么时候被访问完呢？
- 是不是可以记录每一层的元素数量，该层的元素数量为
0时，这一层就访问完了。可是如何记录呢？ - 看看图中每一层已访问的元素，每层都访问完成时，看看队列里现有的元素个数，是不是就是下一层元素个数的总数呢。所以，需要将其记录下来
- 搞清楚了何时进入下一层遍历。那么是不是进入下层遍历多少次，树的高度就是多少啊
- 代码实现如下：
private int heightLevelOrder() {
if (root == null) return 0;
Queue<Node<E>> queue = new LinkedList<>();
queue.offer(root);
// 最终返回的树的高度
int height = 0;
// 每一层的元素个数
int levelSize = 1;
while (!queue.isEmpty()) {
Node<E> node = queue.poll();
// 出队一个元素，每层的元素个数就 -1
levelSize--;
if (node.left != null) {
queue.offer(node.left);
}
if (node.right != null) {
queue.offer(node.right);F
}
// 当每层元素个数为 0 时，说明要开始遍历下一层了【如果还有的话】，有几层，height就等于多少
if (levelSize == 0) {
levelSize = queue.size();
height++;
}
}
return height;
}
判断一棵树是否为完全二叉树

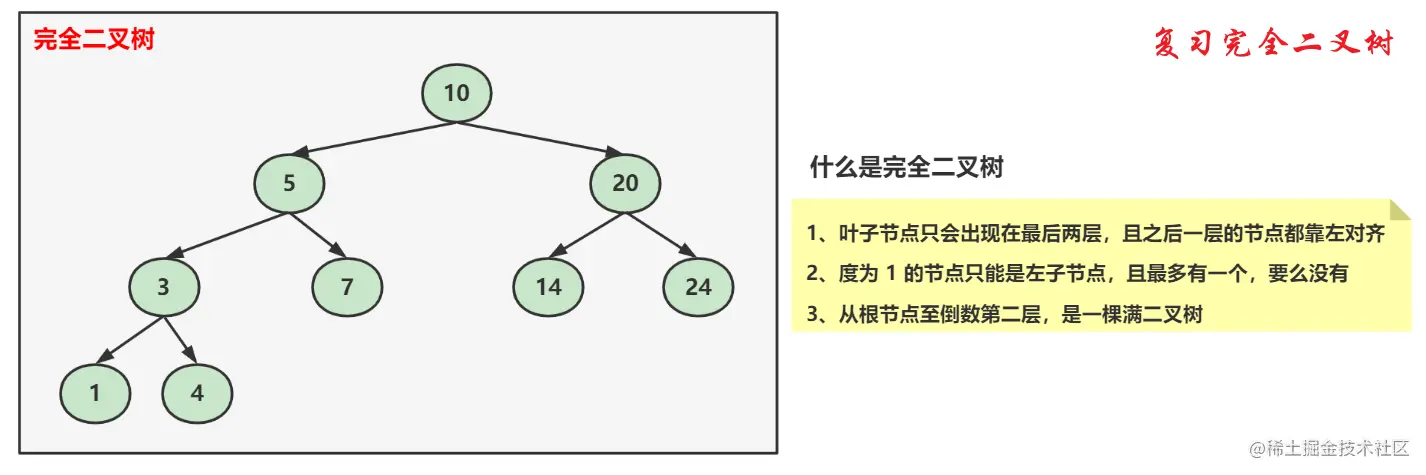

- 在实现练习前，我们先看看，什么样的二叉树，是完全二叉树
- 看了上面的定义，用数学排列组合的思想来看，判断一棵二叉树是否为完全二叉树，也就是需要排列出四种情况
- ①：
左子节点 != null，右子节点 != null - ②：
左子节点 != null，右子节点 == null - ③：
左子节点 == null，右子节点 != null - ④：
左子节点 == null，右子节点 == null
- ①：

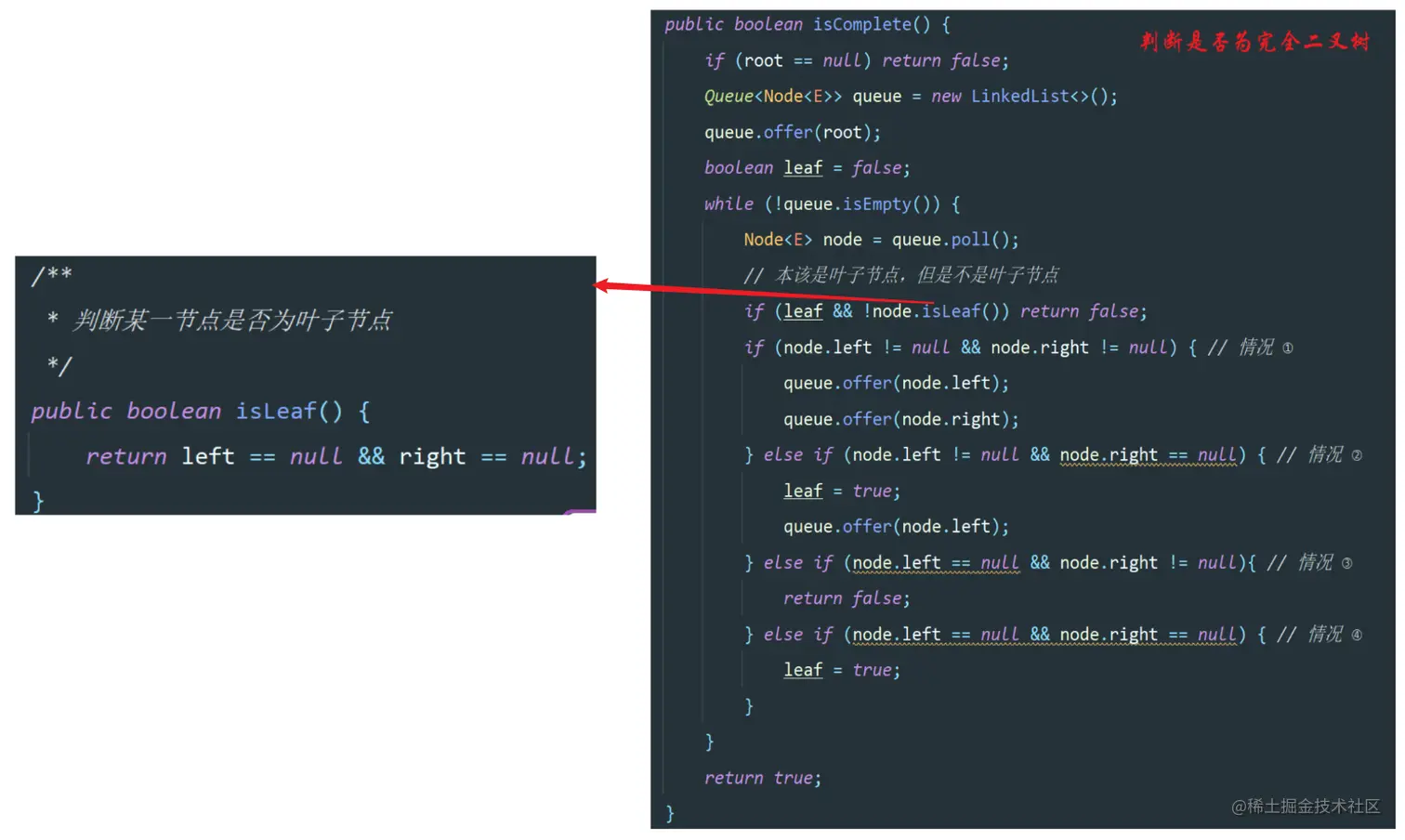

- 思路也就如下、图所示
- 第①种情况：度为 2 ，直接将
左右节点都入队即可 - 第②种情况：度为 1 ，且靠左对齐。说明之后遍历到的节点，都必须是叶子节点【
节点的度 = 0】 - 第③种情况：度为 1，不满足左对齐。说明可以直接返回
false了 - 第④种情况：度为 0 ，说明之后遍历到的节点，都必须是叶子节点
- 第①种情况：度为 2 ，直接将
- ❗注：上面为了写清楚我们对应的四种情况，没有简化判断逻辑【IDEA都看不下去了~】
- 对应着我们上面的四种排列组合。确实很清晰，也利用了层序遍历的思想，但是代码也太难看了吧🥶而且有很多重复判断
- 改造代码：
public boolean isComplete() {
if (root == null) return false;
Queue<Node<E>> queue = new LinkedList<>();
queue.offer(root);
// 记录是否该出现叶子节点的情况：②、④
boolean leaf = false;
while (!queue.isEmpty()) {
Node<E> node = queue.poll();
// 本该是叶子节点，但不是叶子节点
if (leaf && !node.isLeaf()) return false;
if (node.left != null) { // 保证左子节点不为空时，将其放入队列
queue.offer(node.left);
} else if (node.right != null) { // 说明是 情况 ③
return false;
}
if (node.right != null) { // 保证右子节点不为空时，将其放入队列
queue.offer(node.right);
} else { // 说明是情况 ②、④
leaf = true;
}
}
return true;
}
- 这样看代码，是不是好看多了~✌️，但核心思路还是：
四种情况 + 层序遍历
写在后面
本篇收获
- 学会前序、中序、后序、层序，这四种遍历方式
- 了解了二叉树遍历的常见用途，能够利用遍历做一些简单的练习
- 学习了设计模式之访问者模式
读后思考
- 前序、中序、后序遍历，在上面的实现中，都是通过递归来实现的，能否不使用递归实现呢？
