虚拟内存
- 虚拟内存：为了在多进程环境下使得进程之间的内存地址不受影响，相互隔离，操作系统为每个进程独立分配一套虚拟地址空间，每个程序只关心自己的虚拟地址就可以，虚拟地址是一样的，但分布到物理地址内存是不一样的。作为程序，也不用关心物理地址的事情。
- 内存交换：每个进程都有自己的虚拟空间，而物理内存是固定大小的，所以当启用了大量的进程时物理内存必然会紧张，操作系统会通过内存交换技术，把不常使用的内存暂时存放到硬盘（换出），在需要的时候再装载回物理内存（换入）。
通常由操作系统把虚拟地址「映射」到物理地址，虚拟地址与物理地址的映射关系有分段和分页方式，或将两者结合。
- 内存分段：根据程序的逻辑角度，分成栈段、堆段、数据段、代码段等，这样可以分离出不同属性的段，同时是一块连续的空间。但是每个段的大小不统一，会导致外部内存碎片和内存交换效率低的问题。
- 内存分页：把虚拟空间和物理空间分成大小固定的页，通过页表映射到物理地址，通过多级页表解决单个页表项过大的问题，通过局部性原理引入TLB解决页表项交换命中问题
虚拟内存作用：
- 虚拟内存使进程逻辑上可以操控全部物理内存地址，通过局部性原理内存交换可以操控比物理内存大的空间
- 每个进程都有自己的页表，所以每个进程的虚拟内存空间就是相互独立的。进程也没有办法访问其他进程的页表，所以这些页表是私有的，解决了多进程之间地址冲突的问题。
- 页表里的页表项中除了物理地址之外，还有一些标记属性的比特，如控制一个页的读写权限，标记该页是否存在等。在内存访问方面，操作系统提供了更好的封装性与安全性。
虚拟内存
以单片机为例，单片机是没有操作系统的，所以每次写完代码，都需要借助工具把程序烧录进去，这样程序才能跑起来。另外，单片机的 CPU 是直接操作内存的「物理地址」。
在这种情况下，要想在内存中同时运行两个程序是不可能的。如果第一个程序在 2000 的位置写入一个新的值，将会擦掉第二个程序存放在相同位置上的所有内容，所以同时运行两个程序是根本行不通的，这两个程序会立刻崩溃。这里关键的问题是这两个程序都引用了绝对物理地址，而这正是最需要避免的。因此OS使用了虚拟内存。

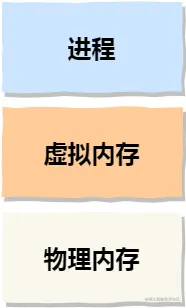

OS把进程所使用的地址「隔离」开来，即让操作系统为每个进程分配独立的一套「虚拟地址」，互不干涉。但是每个进程都不能访问物理地址。
操作系统会提供一种机制，将不同进程的虚拟地址和不同内存的物理地址映射起来。
程序要访问虚拟地址的时候由操作系统转换成不同的物理地址，这样不同的进程运行的时候，写入的是不同的物理地址，这样就不会冲突了。
- 程序所使用的内存地址叫做虚拟内存地址（Virtual Memory Address）
- 实际存在硬件里面的空间地址叫物理内存地址（Physical Memory Address）。
操作系统引入了虚拟内存，进程持有的虚拟地址会通过 CPU 芯片中的内存管理单元（MMU）的映射关系，来转换变成物理地址，然后再通过物理地址访问内存
操作系统管理虚拟地址与物理地址之间的关系主要有两种方式，分别是内存分段和内存分页
内存分段

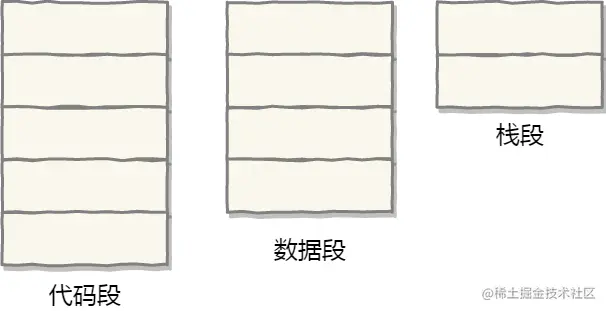

程序是由若干个逻辑分段组成的，如可由代码分段、数据分段、栈段、堆段组成。不同的段是有不同的属性的，所以就用分段（Segmentation）的形式把这些段分离出来。

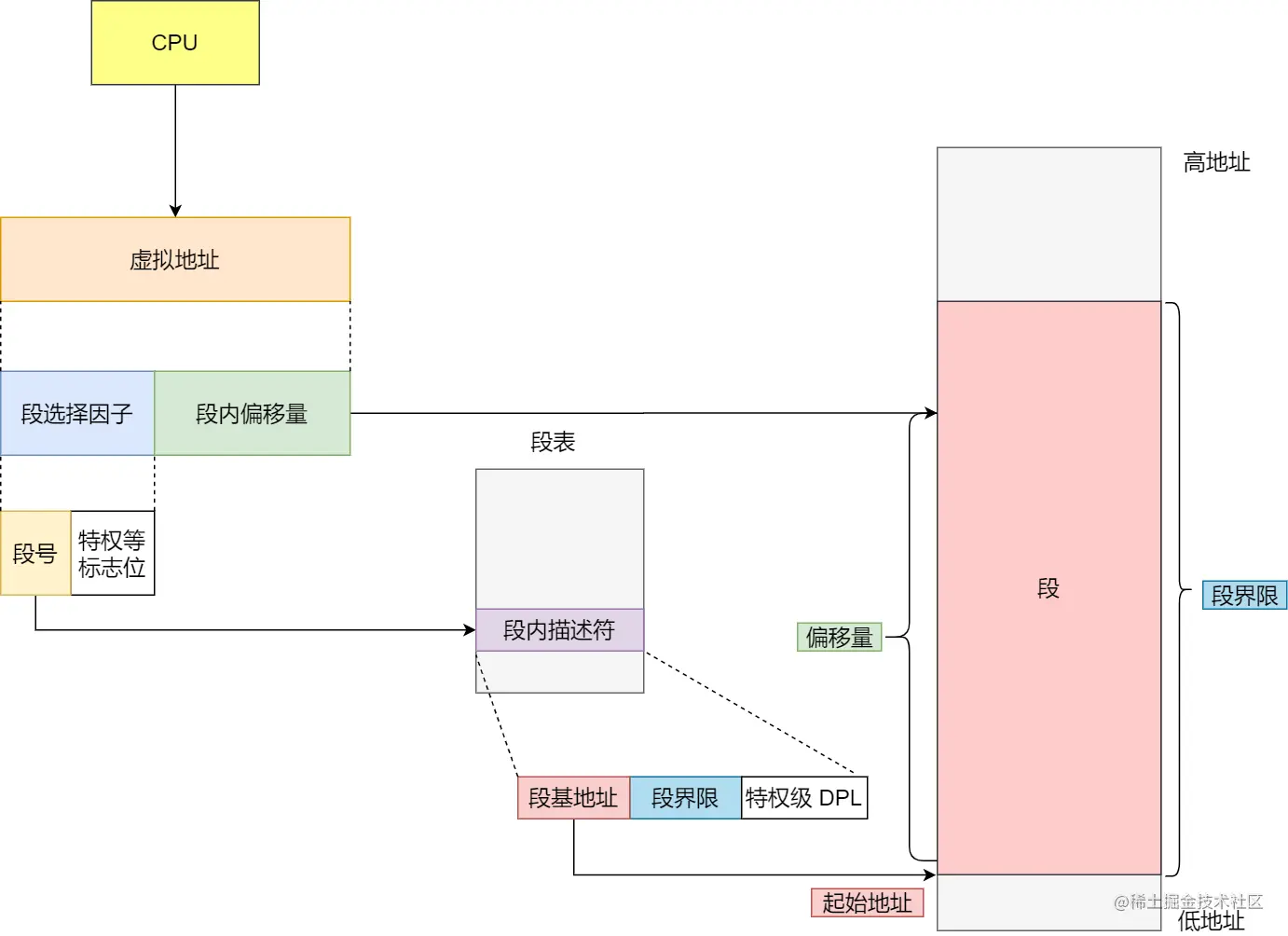

分段机制下的虚拟地址由两部分组成，段选择因子和段内偏移量。
段选择因子和段内偏移量：
- 段选择子就保存在段寄存器里面。段选择子里面最重要的是段号，用作段表的索引。段表里面保存的是这个段的基地址、段的界限和特权等级等。
- 虚拟地址中的段内偏移量应该位于 0 和段界限之间，如果段内偏移量是合法的，就将段基地址加上段内偏移量得到物理内存地址。

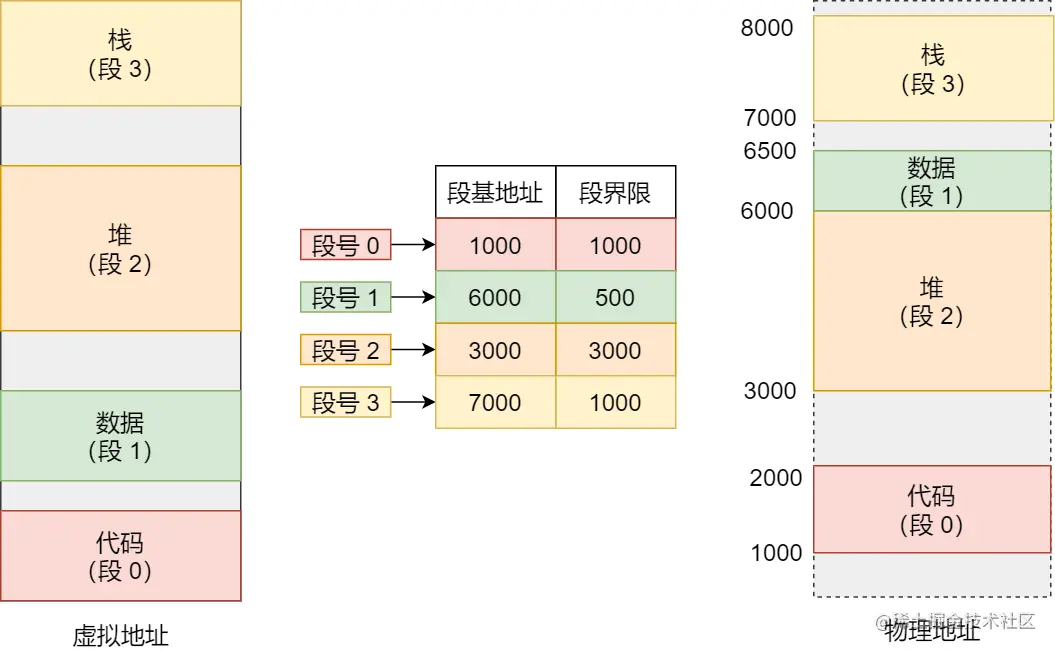

虚拟地址是通过段表与物理地址进行映射的，分段机制会把程序的虚拟地址分成 4 个段，每个段在段表中有一个项，在这一项找到段的基地址，再加上偏移量，于是就能找到物理内存中的地址
如果要访问段 3 中偏移量 500 的虚拟地址，我们可以计算出物理地址为，段 3 基地址 7000 + 偏移量 500 = 7500。分段的办法很好，解决了程序本身不需要关心具体的物理内存地址的问题，但它也有一些不足之处：
一、内存碎片问题

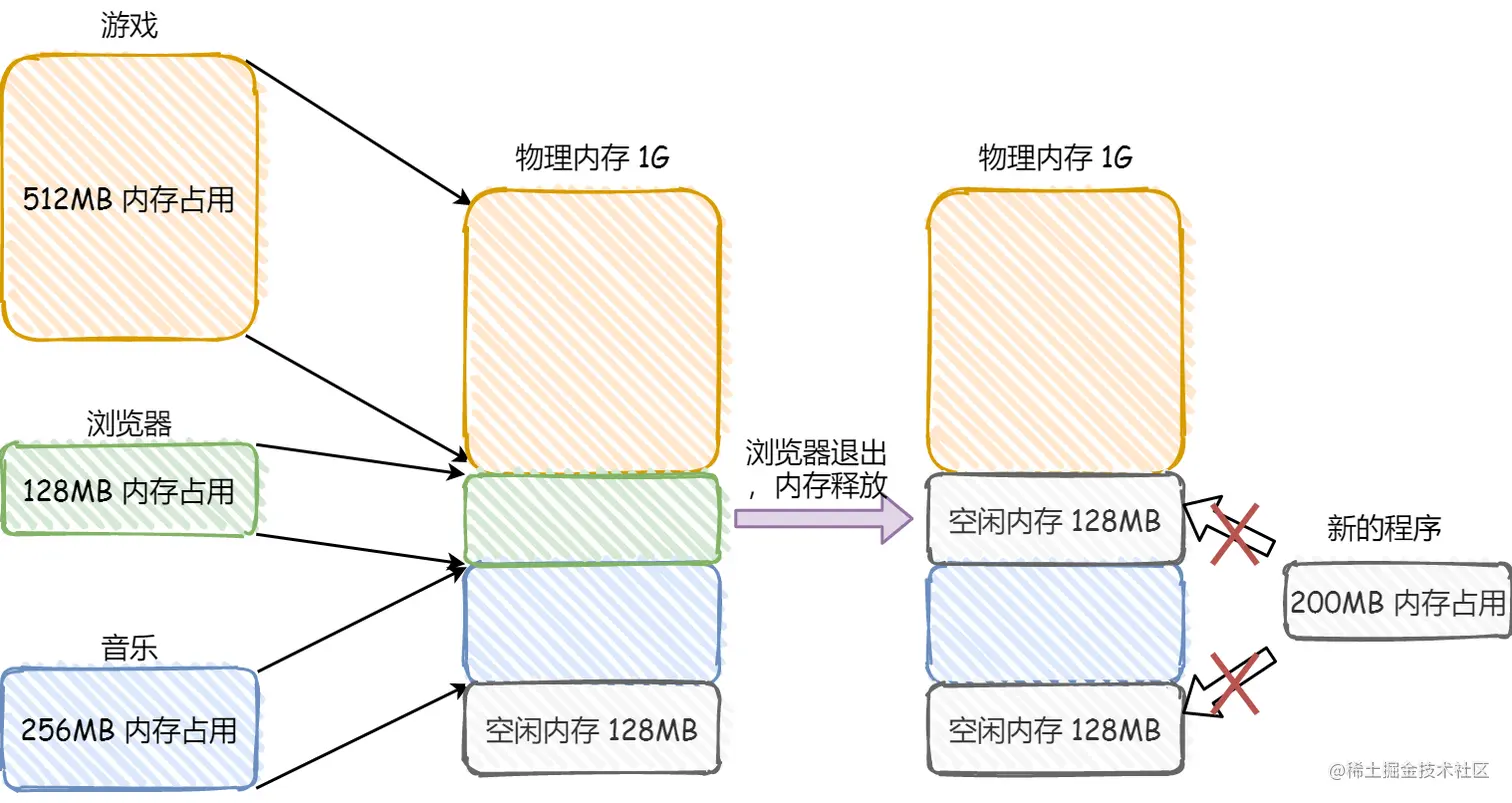

来看看这样一个例子。假设有 1G 的物理内存，用户执行了多个程序，其中：
- 游戏占用了 512MB 内存
- 浏览器占用了 128MB 内存
- 音乐占用了 256 MB 内存。
这个时候，如果关闭了浏览器，则空闲内存还有 1024 - 512 - 256 = 256MB。如果这个 256MB 不是连续的，被分成了两段 128 MB 内存，这就会导致没有空间再打开一个 200MB 的程序。
二、内存交换效率低
内存碎片主要分为内部内存碎片和外部内存碎片。内存分段管理可以做到段根据实际需求分配内存，所以有多少需求就分配多大的段，所以不会出现内部内存碎片。但是由于每个段的长度不固定，所以多个段未必能恰好使用所有的内存空间，会产生了多个不连续的小物理内存，导致新的程序无法被装载，所以会出现外部内存碎片的问题。
解决「外部内存碎片」的问题就是内存交换。可以把音乐程序占用的那 256MB 内存写到硬盘上，然后再从硬盘上读回来到内存里。不过再读回的时候，我们不能装载回原来的位置，而是紧紧跟着那已经被占用了的 512MB 内存后面。这样就能空缺出连续的 256MB 空间，于是新的 200MB 程序就可以装载进来。
这个内存交换空间，在 Linux 系统里就是常看到的 Swap 空间，这块空间是从硬盘划分出来的，用于内存与硬盘的空间交换。
对于多进程的系统来说，用分段的方式，外部内存碎片是很容易产生的，产生了外部内存碎片，那不得不重新 Swap 内存区域，这个过程会产生性能瓶颈。因为硬盘的访问速度要比内存慢太多了，每一次内存交换都需要把一大段连续的内存数据写到硬盘上。所以如果内存交换的时候，交换的是一个占内存空间很大的程序，这样整个机器都会显得卡顿。
为了解决内存分段的「外部内存碎片和内存交换效率低」的问题，就出现了内存分页。
内存分页

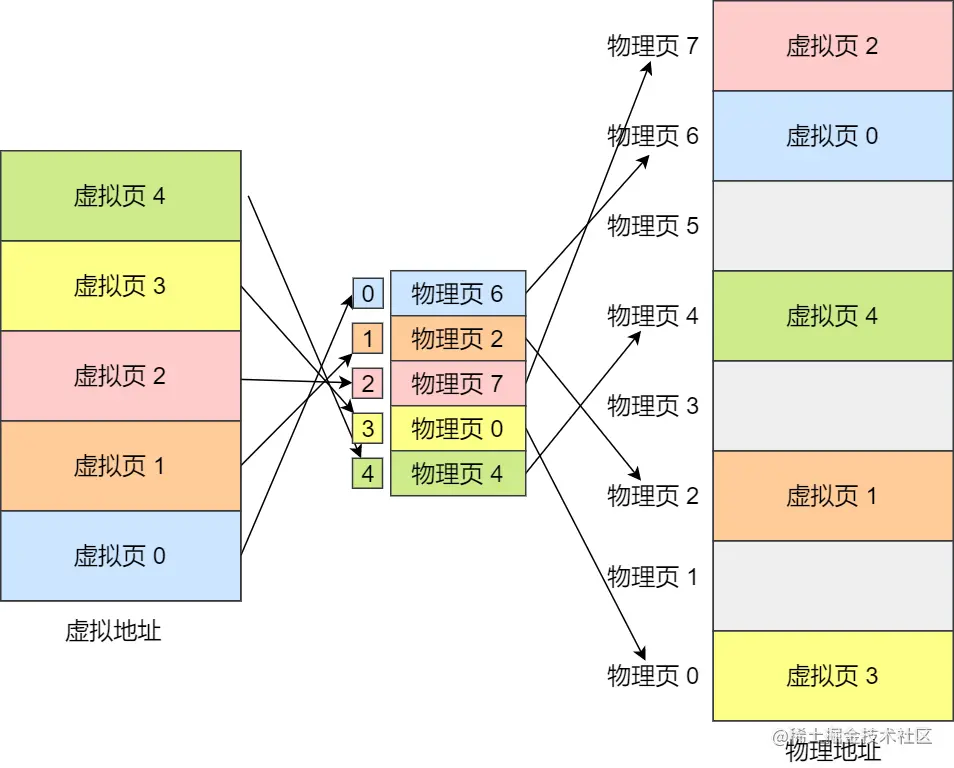

分页是把整个虚拟和物理内存空间切成一段段固定尺寸的大小。这样一个连续并且尺寸固定的内存空间，叫页（Page）。在 Linux 下，每一页的大小为 4KB。虚拟地址与物理地址之间通过页表来映射
页表是存储在内存里的，内存管理单元 （MMU）就做将虚拟内存地址转换成物理地址的工作。当进程访问的虚拟地址在页表中查不到时，系统会产生一个缺页异常，进入系统内核空间分配物理内存、更新进程页表，最后再返回用户空间，恢复进程的运行。
内存分页由于内存空间都是预先划分好的，也就不会像内存分段一样，在段与段之间会产生间隙非常小的内存，这正是分段会产生外部内存碎片的原因。采用了分页，页与页之间是紧密排列的，所以不会有外部碎片。但是，因为内存分页机制分配内存的最小单位是一页，即使程序不足一页大小，最少只能分配一个页，所以页内会出现内存浪费，所以针对内存分页机制会有内部内存碎片的现象。

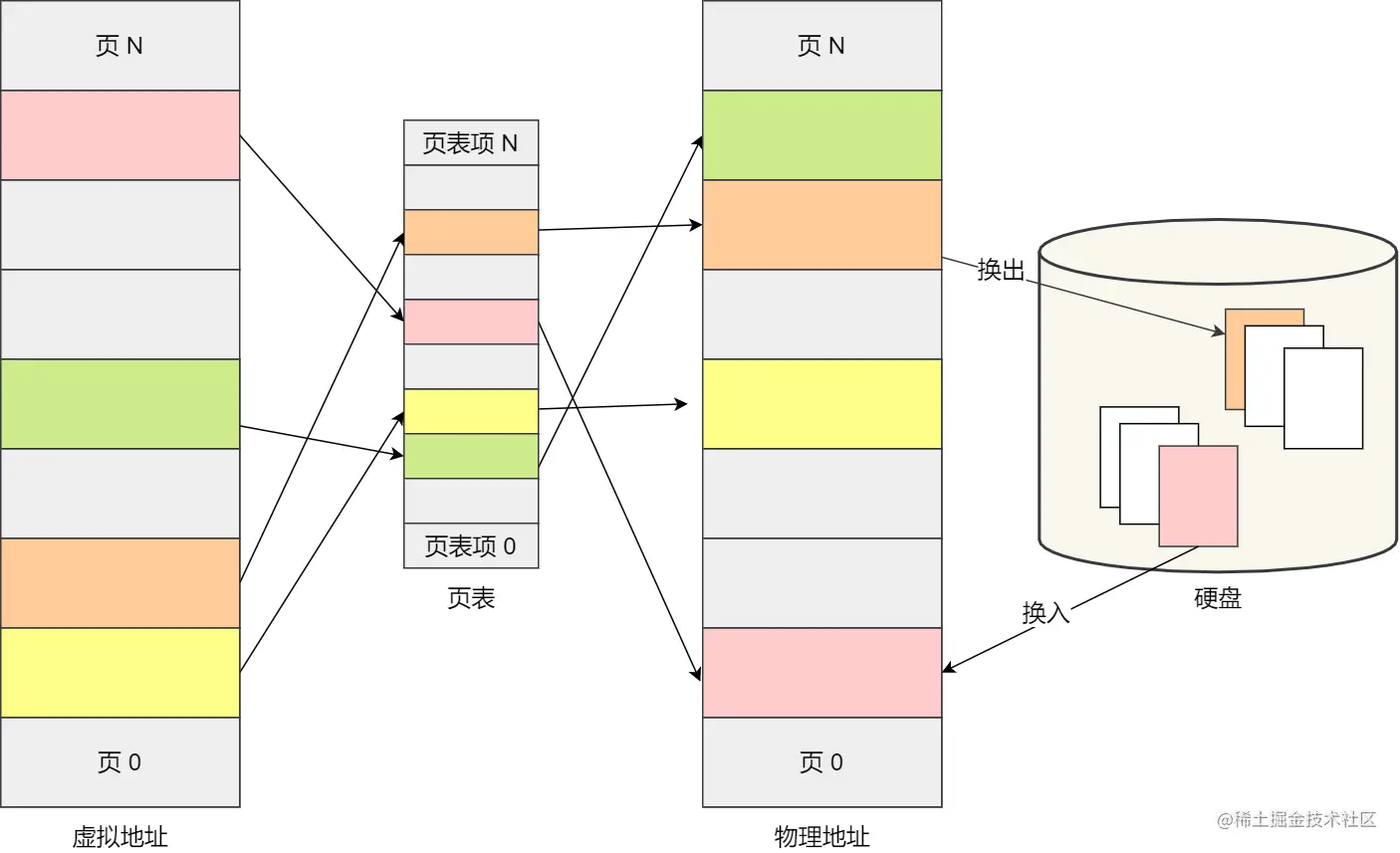

如果内存空间不够，操作系统会把其他正在运行的进程中的「最近没被使用」的内存页面给释放掉，也就是暂时写在硬盘上，称为换出（Swap Out）。一旦需要的时候，再加载进来，称为换入（Swap In）。所以，一次性写入磁盘的也只有少数的一个页或者几个页，不会花太多时间，内存交换的效率就相对比较高。
更进一步地，分页的方式使得OS在加载程序的时候不再需要一次性都把程序加载到物理内存中。完全可以在进行虚拟内存和物理内存的页之间的映射之后，并不真的把页加载到物理内存里，而是只有在程序运行中，需要用到对应虚拟内存页里面的指令和数据时，再加载到物理内存里面去。
在分页机制下，虚拟地址分为两部分，页号和页内偏移。页号作为页表的索引，页表包含物理页每页所在物理内存的基地址，基地址与页内偏移的组合就形成了物理内存地址
对于一个内存地址转换，其实就是这样三个步骤：
- 把虚拟内存地址，切分成页号和偏移量；
- 根据页号，从页表里面查询对应的物理页号；
- 直接拿物理页号，加上前面的偏移量，就得到了物理内存地址。
但是上图的简单分页在空间上会有很大缺陷，在 32 位的环境下，虚拟地址空间共有 4GB，假设一个页的大小是 4KB（2^12），那么就需要大约 100 万 （2^20） 个页，每个「页表项」需要 4 个字节大小来存储，那么整个 4GB 空间的映射就需要有 4MB 的内存来存储页表**。每个进程都是有自己的虚拟地址空间的，也就说都有自己的页表。**那么，100 个进程的话，就需要 400MB 的内存来存储页表，这是非常大的内存了，更别说 64 位的环境了。
多级页表
多级页表对应于单页表实现方式，对于单页表，在 32 位和页大小 4KB 的环境下，一个进程的页表需要装下 100 多万个「页表项」，每个页表项是占用 4 字节大小的，于是相当于每个页表需占用 4MB 大小的空间。

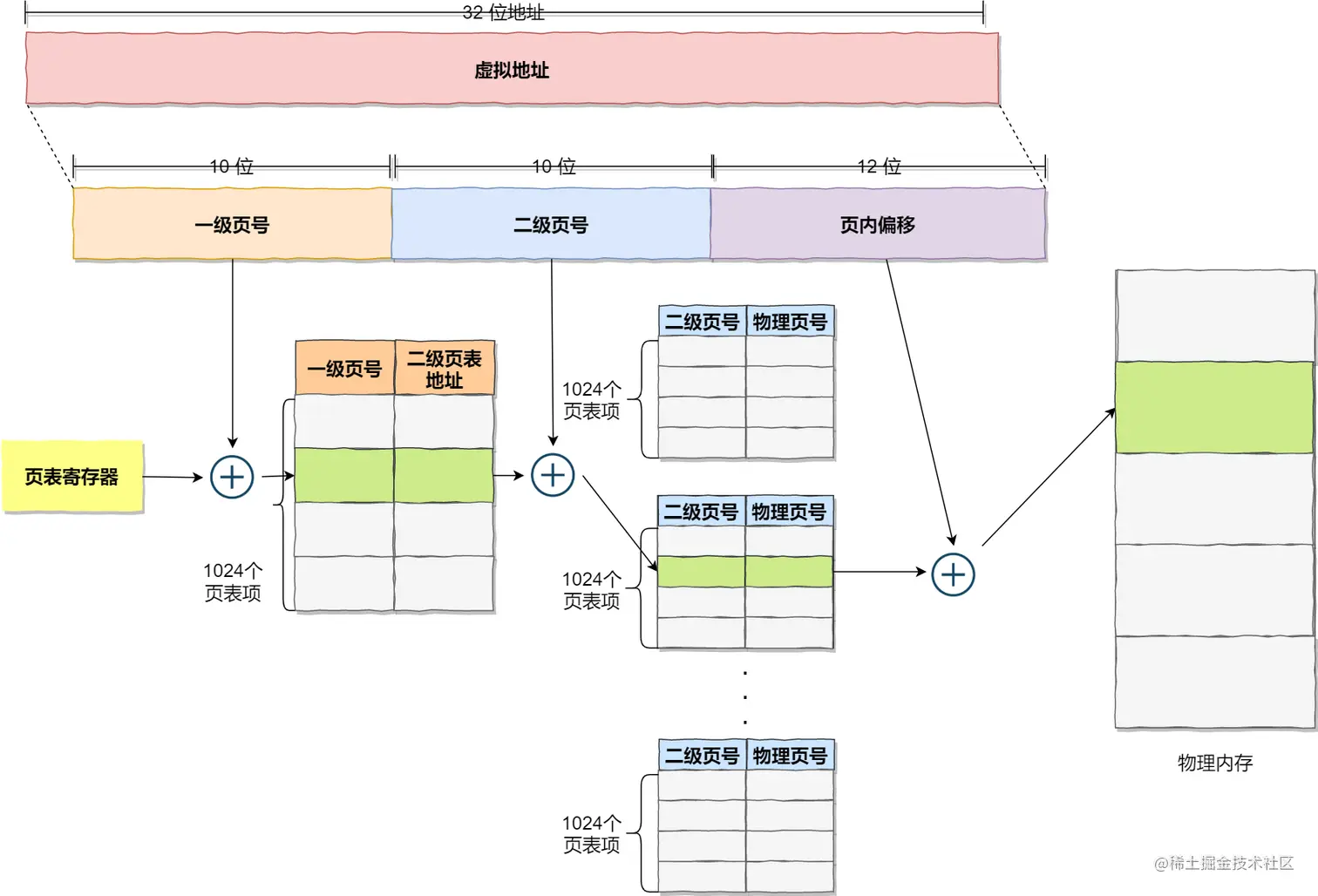

把这个 100 多万个「页表项」的单级页表再分页，将页表（一级页表）分为 1024 个页表（二级页表），每个表（二级页表）中包含 1024 个「页表项」，形成二级分页：
分了二级表，映射 4GB 地址空间就需要 4KB（一级页表）+ 4MB（二级页表）的内存，但是对每个进程分配内存时采用按需分配，如果某个一级页表的页表项没有被用到，也就不需要创建这个页表项对应的二级页表了，即可以在需要时才创建二级页表
从页表的性质来看，保存在内存中的页表承担的职责是将虚拟地址翻译成物理地址。假如虚拟地址在页表中找不到对应的页表项，计算机系统就不能工作了。所以页表一定要覆盖全部虚拟地址空间，不分级的页表就需要有 100 多万个页表项来映射，而二级分页则只需要 1024 个页表项（此时一级页表覆盖到了全部虚拟地址空间，二级页表在需要时创建）
对于 64 位的系统，两级分页肯定不够了，就变成了四级目录，分别是：
- 全局页目录项 PGD（Page Global Directory）；
- 上层页目录项 PUD（Page Upper Directory）；
- 中间页目录项 PMD（Page Middle Directory）；
- 页表项 PTE（Page Table Entry）；
TLB
多级页表虽然解决了空间上的问题，但是虚拟地址到物理地址的转换就多了几道转换的工序，这显然就降低了这俩地址转换的速度，也就是带来了时间上的开销。程序是有局部性的，即在一段时间内，整个程序的执行仅限于程序中的某一部分。相应地，执行所访问的存储空间也局限于某个内存区域。
利用这一特性，把最常访问的几个页表项存储到访问速度更快的硬件，于是计算机科学家们就在 CPU 芯片中加入了一个专门存放程序最常访问的页表项的 Cache，这个 Cache 就是 TLB（Translation Lookaside Buffer） ，通常称为页表缓存、转址旁路缓存、快表等。
在 CPU 芯片里面，封装了内存管理单元（Memory Management Unit）芯片，它用来完成地址转换和 TLB 的访问与交互。有了 TLB 后，那么 CPU 在寻址时，会先查 TLB，如果没找到，才会继续查常规的页表。TLB 的命中率其实是很高的，因为程序最常访问的页就那么几个。
段页式内存管理
内存分段和内存分页并不是对立的，它们是可以组合起来在同一个系统中使用的，组合起来后通常称为段页式内存管理。
段页式内存管理实现的方式：
- 先将程序划分为多个有逻辑意义的段，也就是前面提到的分段机制；
- 接着再把每个段划分为多个页，也就是对分段划分出来的连续空间，再划分固定大小的页；

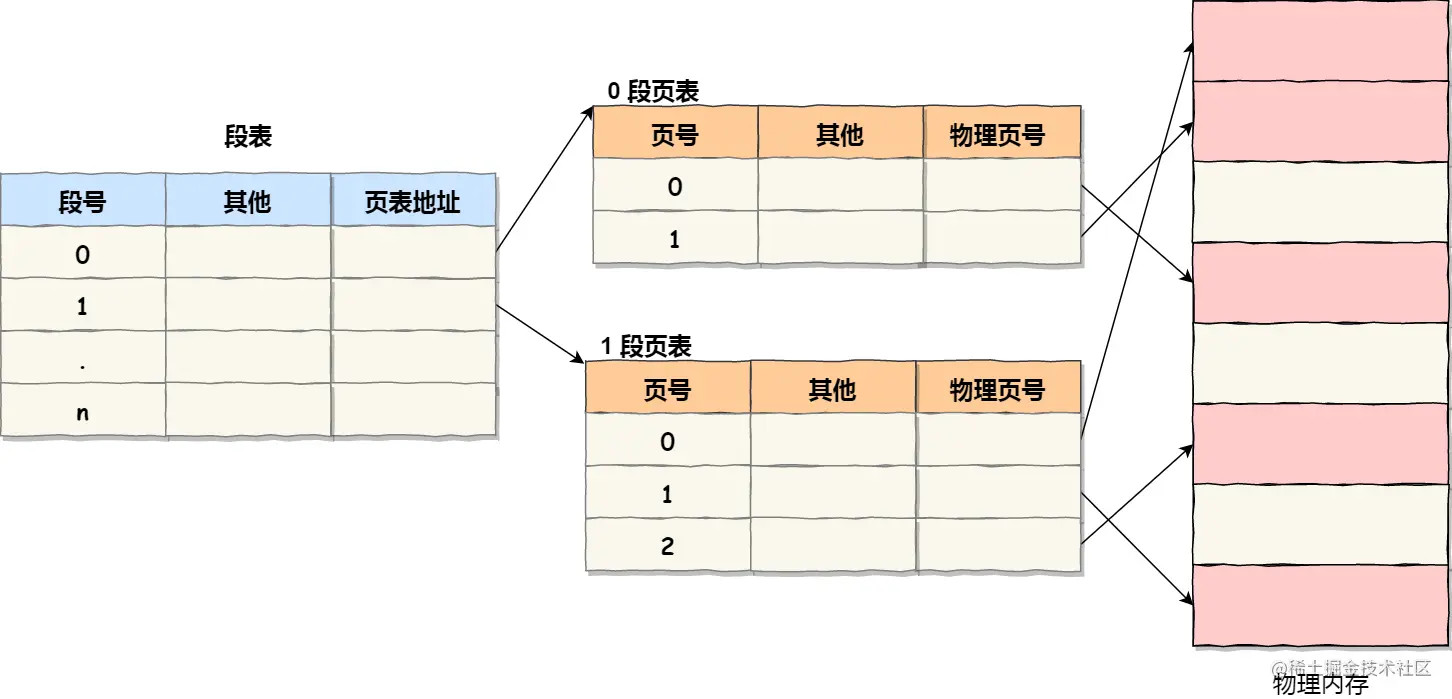

这样，地址结构就由段号、段内页号和页内位移三部分组成。用于段页式地址变换的数据结构是每一个程序一张段表，每个段又建立一张页表，段表中的地址是页表的起始地址，而页表中的地址则为某页的物理页号，如图所示：
段页式地址变换中要得到物理地址须经过三次内存访问：
- 第一次访问段表，得到页表起始地址；
- 第二次访问页表，得到物理页号；
- 第三次将物理页号与页内位移组合，得到物理地址。
可用软、硬件相结合的方法实现段页式地址变换，这样虽然增加了硬件成本和系统开销，但提高了内存的利用率。
Linux 内存布局
Linux 操作系统采用了哪种方式来管理内存呢？先看看 Intel 处理器的发展历史。
早期 Intel 的处理器从 80286 开始使用的是段式内存管理。但是很快发现，光有段式内存管理而没有页式内存管理是不够的，这会使它的 X86 系列会失去市场的竞争力。因此，在不久以后的 80386 中就实现了页式内存管理。也就是说，80386 除了完成并完善从 80286 开始的段式内存管理的同时还实现了页式内存管理。
但是这个 80386 的页式内存管理设计时，没有绕开段式内存管理，而是建立在段式内存管理的基础上，这就意味着，页式内存管理的作用是在由段式内存管理所映射而成的地址上再加上一层地址映射。

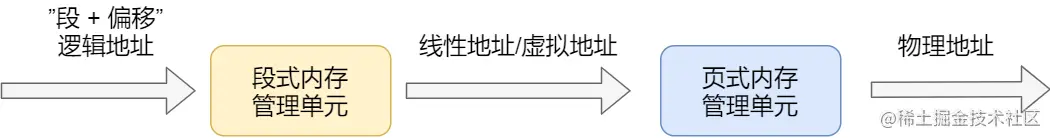

由于此时由段式内存管理映射而成的地址不再是“物理地址”了，Intel 就称之为“线性地址”（也称虚拟地址）。于是，段式内存管理先将逻辑地址映射成线性地址，然后再由页式内存管理将线性地址映射成物理地址。
这里说明下逻辑地址和线性地址：
- 程序所使用的地址，通常是没被段式内存管理映射的地址，称为逻辑地址；
- 通过段式内存管理映射的地址，称为线性地址，也叫虚拟地址；
逻辑地址是「段式内存管理」转换前的地址，线性地址则是「页式内存管理」转换前的地址。
Linux 内存主要采用的是页式内存管理，但同时也不可避免地涉及了段机制。
这主要是上面 Intel 处理器发展历史导致的，因为 Intel X86 CPU 一律对程序中使用的地址先进行段式映射，然后才能进行页式映射。既然 CPU 的硬件结构是这样，Linux 内核也只好服从 Intel 的选择。
但是事实上，Linux 内核所采取的办法是使段式映射的过程实际上不起什么作用。也就是说，“上有政策，下有对策”，若惹不起就躲着走。
Linux 系统中的每个段都是从 0 地址开始的整个 4GB 虚拟空间（32 位环境下），也就是所有的段的起始地址都是一样的。这意味着，Linux 系统中的代码，包括操作系统本身的代码和应用程序代码，所面对的地址空间都是线性地址空间（虚拟地址），这种做法相当于屏蔽了处理器中的逻辑地址概念，段只被用于访问控制和内存保护。

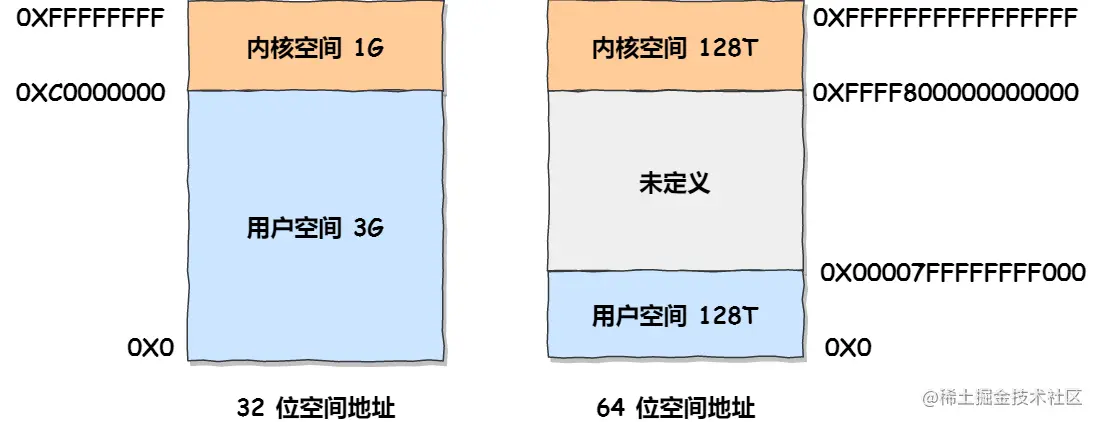

在 Linux 操作系统中，虚拟地址空间的内部又被分为内核空间和用户空间两部分，不同位数的系统，地址空间的范围也不同。如最常见的 32 位和 64 位系统：
通过这里可以看出：
32位系统的内核空间占用1G，位于最高处，剩下的3G是用户空间；64位系统的内核空间和用户空间都是128T，分别占据整个内存空间的最高和最低处，剩下的中间部分是未定义的。
再来说说，内核空间与用户空间的区别：
- 进程在用户态时，只能访问用户空间内存；
- 只有进入内核态后，才可以访问内核空间的内存；

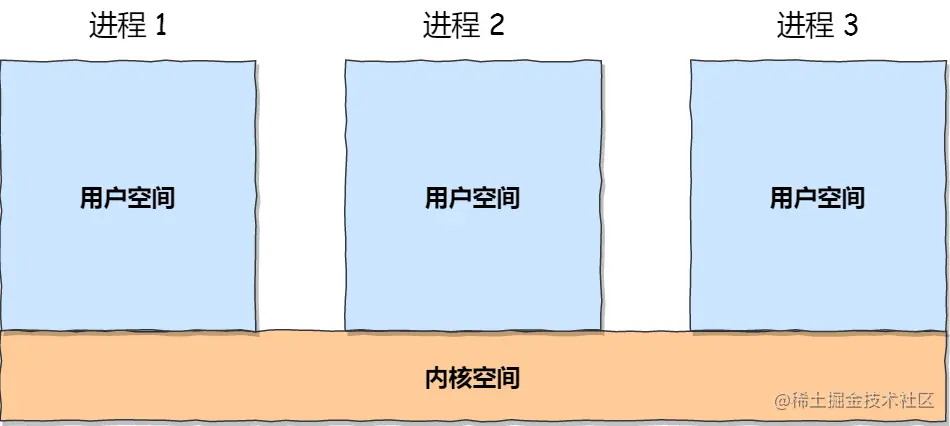

虽然每个进程都各自有独立的虚拟内存，但是每个虚拟内存中的内核地址，其实关联的都是相同的物理内存。这样，进程切换到内核态后，就可以很方便地访问内核空间内存。
接下来，进一步了解虚拟空间的划分情况，用户空间和内核空间划分的方式是不同的，内核空间的分布情况就不多说了。看看用户空间分布的情况，以 32 位系统为例：
用户空间内存从低到高分别是 6 种不同的内存段：
- 程序文件段（.text），包括二进制可执行代码；
- 已初始化数据段（.data），包括静态常量；
- 未初始化数据段（.bss），包括未初始化的静态变量；
- 堆段，包括动态分配的内存，从低地址开始向上增长；
- 文件映射段，包括动态库、共享内存等，从低地址开始向上增长；
- 栈段，包括局部变量和函数调用的上下文等。栈的大小是固定的，一般是
8 MB。当然系统也提供了参数，以便我们自定义大小；
上图中的内存布局可以看到，程序文件段（.text）下面还有一段内存空间的（灰色部分），这一块区域是「保留区」，之所以要有保留区这是因为在大多数的系统里，我们认为比较小数值的地址不是一个合法地址，例如，我们通常在 C 的代码里会将无效的指针赋值为 NULL。因此，这里会出现一段不可访问的内存保留区，防止程序因为出现 bug，导致读或写了一些小内存地址的数据，而使得程序跑飞。
在这 7 个内存段中，堆和文件映射段的内存是动态分配的。比如说，使用 C 标准库的 malloc() 或者 mmap() ，就可以分别在堆和文件映射段动态分配内存。
内存分配
以malloc()为例，malloc申请内存时有两种方式向操作系统申请堆内存。
- 通过
brk()系统调用从堆分配内存 - 通过
mmap()系统调用在文件映射区域分配内存；

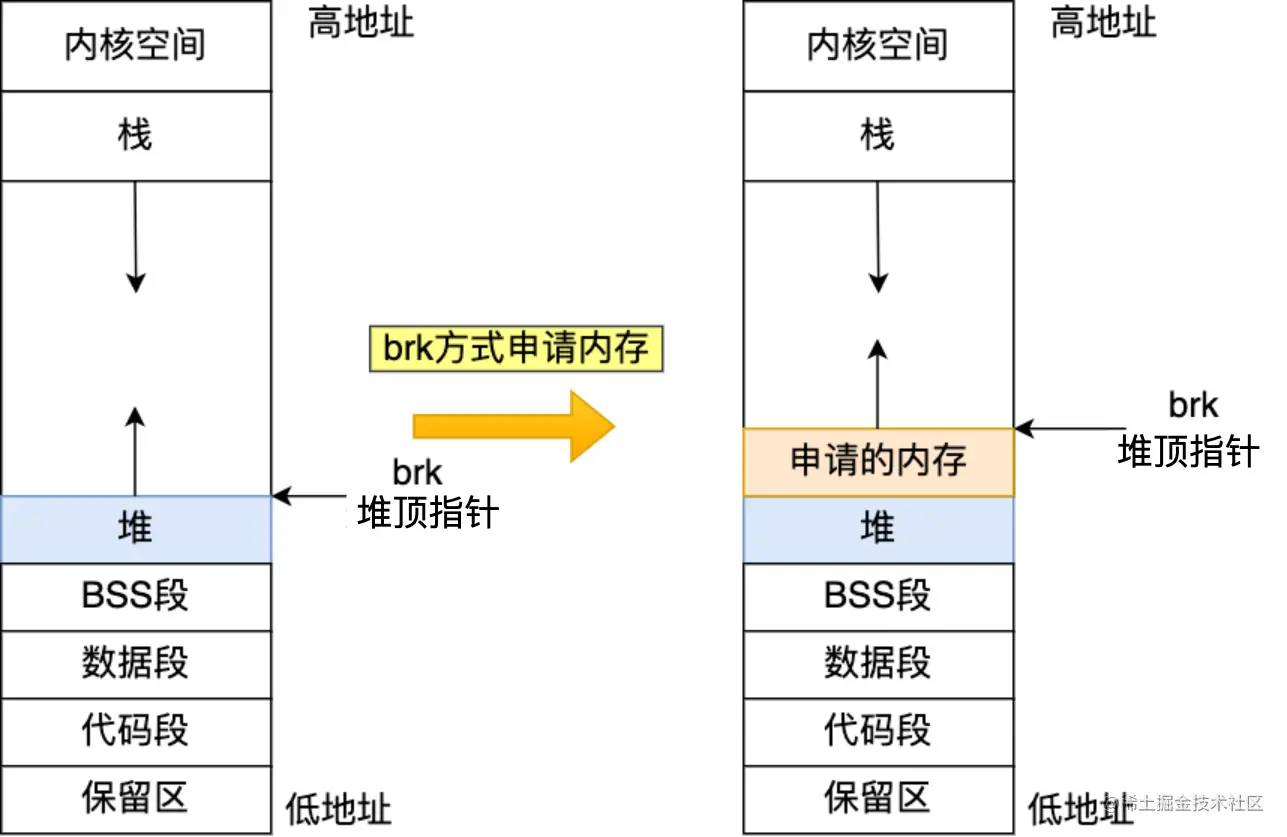

第一种方式很简单，就是通过 brk() 函数将「堆顶」指针向高地址移动，获得新的内存空间。第二种方式通过 mmap() 系统调用中「私有匿名映射」的方式，在文件映射区分配一块内存，相当于从文件映射区偷了一块内存。
malloc() 源码里默认定义了一个阈值：
- 如果用户分配的内存小于 128 KB，则通过
brk()申请内存； - 如果用户分配的内存大于 128 KB，则通过
mmap()申请内存；
注意，不同的 glibc 版本定义的阈值也是不同的。
malloc() ** 分配的是虚拟内存。如果分配后的虚拟内存没有被访问的话，虚拟内存是不会映射到物理内存的，这样就不会占用物理内存了。只有在访问已分配的虚拟地址空间的时候，操作系统通过查找页表，发现虚拟内存对应的页没有在物理内存中，就会触发缺页中断，然后操作系统会建立虚拟内存和物理内存之间的映射关系。**

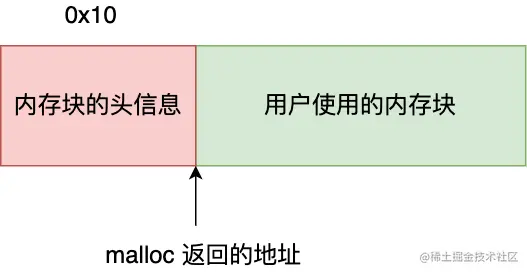

free()释放内存时并不需要知道内存大小，因为实际分配给malloc()的内存要稍微大一些，会存储相关内存信息，free根据内存块信息进行释放
内存回收
当应用程序读写某块虚拟内存时CPU 就会去访问这个虚拟内存， 如果发现虚拟内存没有映射到物理内存，CPU 就会产生缺页中断，进程会从用户态切换到内核态，并将缺页中断交给内核的 Page Fault Handler （缺页中断函数）处理。缺页中断处理函数会看是否有空闲的物理内存，如果有，就直接分配物理内存，并建立虚拟内存与物理内存之间的映射关系。
如果没有空闲的物理内存，那么内核就会开始进行回收内存的工作，回收的方式主要是两种：直接内存回收和后台内存回收。
- 后台内存回收（kswapd）：在物理内存紧张的时候，会唤醒 kswapd 内核线程来回收内存，这个回收内存的过程异步的，不会阻塞进程的执行。
- 直接内存回收（direct reclaim）：如果后台异步回收跟不上进程内存申请的速度，就会开始直接回收，这个回收内存的过程是同步的，会阻塞进程的执行。
如果直接内存回收后，空闲的物理内存仍然无法满足此次物理内存的申请，那么内核就会放最后的大招了 ——触发 OOM （Out of Memory）机制。
OOM Killer 机制会根据算法选择一个占用物理内存较高的进程，然后将其杀死，以便释放内存资源，如果物理内存依然不足，OOM Killer 会继续杀死占用物理内存较高的进程，直到释放足够的内存位置。
主要有两类内存可以被回收，而且它们的回收方式也不同。
- 文件页（File-backed Page）：内核缓存的磁盘数据（Buffer）和内核缓存的文件数据（Cache）都叫作文件页。大部分文件页，都可以直接释放内存，以后有需要时，再从磁盘重新读取就可以了。而那些被应用程序修改过，并且暂时还没写入磁盘的数据（也就是脏页），就得先写入磁盘，然后才能进行内存释放。所以，回收干净页的方式是直接释放内存，回收脏页的方式是先写回磁盘后再释放内存。
- 匿名页（Anonymous Page）：这部分内存没有实际载体，不像文件缓存有硬盘文件这样一个载体，比如堆、栈数据等。这部分内存很可能还要再次被访问，所以不能直接释放内存，它们回收的方式是通过 Linux 的 Swap 机制，Swap 会把不常访问的内存先写到磁盘中，然后释放这些内存，给其他更需要的进程使用。再次访问这些内存时，重新从磁盘读入内存就可以了。
文件页和匿名页的回收都是基于 LRU 算法，也就是优先回收不常访问的内存。LRU 回收算法，实际上维护着 active 和 inactive 两个双向链表，其中：
- active_list 活跃内存页链表，这里存放的是最近被访问过（活跃）的内存页；
- inactive_list 不活跃内存页链表，这里存放的是很少被访问（非活跃）的内存页；
越接近链表尾部，就表示内存页越不常访问。这样，在回收内存时，系统就可以根据活跃程度，优先回收不活跃的内存。
