如果你现在所接触的项目是基于微服务架构，如果碰巧你们项目使用的是springcloud alibaba，再碰巧网关是用的Spring Cloud Gateway，那不妨停留片刻，了解一下这些概念挺好。

注：如果大家没意见，本文就用SCG简代替Spring Cloud Gateway了。

  1. 清楚为什么选择SCG?
  2. SCG的请求流程？
  3. SCG的核心组件有哪些？

1. 为什么选择SCG

As we known，SCG是SpringCloud生态中的网关标配，基于WebFlux框架实现的，而WebFlux框架底层则使用了高性能的Reactor模式通信框架Netty，非阻塞模型，性能更好，下图是来自官网图

image.png 做了一个demo测试一下是不是真的比传统的MVC更快呢？基于这SpringWebFlux和SpringMVC两个框架分别写了一下简易测试接口：

/************webflux版本*******/
@RestController
@RequestMapping("demo")
public class WebFluxDemoController {
    @GetMapping("/hello")
    public Mono<String> sayHelloWebflux() {
        return Mono.just("WebFlux say hello").delayElement(Duration.ofMillis(50));
    }
}

/ *************mvc版本********/
@RestController
@RequestMapping("demo")
public class MvcDemoController {
    @GetMapping("/hello1")
    public String sayHelloMvc() throws Exception {
        TimeUnit.MILLISECONDS.sleep(50);
        return "MVC say hello";
    }
}

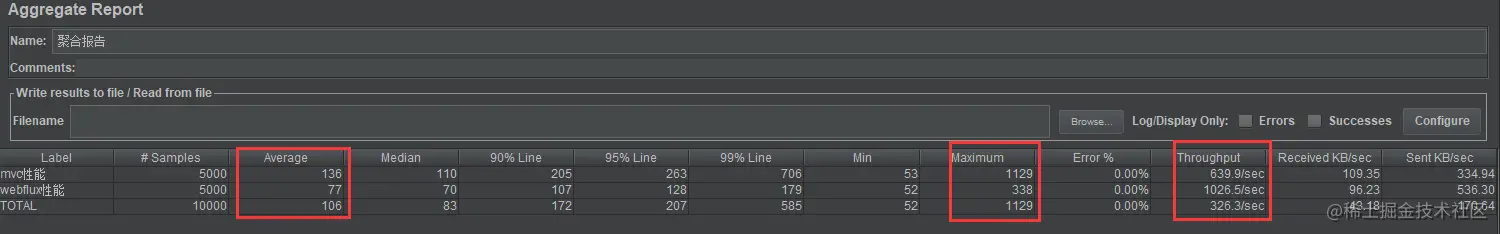

使用jmeter压测，100线程并发，不同电脑配置可能结果不一样，我的是Intel i5，8GB内存，测试结果如下图，看起来性能有近一倍的提升，最大请求延时也远低于传统MVC，大家有兴趣也可以自己测试一下。

webflux和mvc对比图

2. 核心请求流程


注：来自官网，步骤说明：

  1. 客户端向网关Gateway发送请求；
  2. Gateway Handler Mapping阶段确定当前请求与路由匹配（通过断言predicate匹配到具体的路由配置），随后将其发送到Gateway web handler处理；
  3. 由 Gateway web handler 创建过滤器链并调用；
  4. 通过特定于请求的 Fliter 链运行请求，先执行所有“pre”过滤器逻辑；
  5. 进行代理请求，通过RPC调用后端的微服务；
  6. 执行“post”过滤器逻辑；
  7. 将处理完后的响应体封装返回给客户端。

3. 核心的组件

Route(路由)：

可以这么说，路由是网关最为重要的核心组件之一，我们网关相关的开发工作就主要围绕着路由来转的，比如对xx路由需要鉴权，对xx路由需要黑名单认证，对xx路由需要加解密放行，对xx路由需要限流等等。所以先看一下路由的组成：

1. id：路由唯一标识，区别于其他的route
2. url： 路由指向的目的地URL，客户端请求最终被转发到的微服务
3. order： 用于多个Route之间的排序，数值越小越靠前，匹配优先级越高
4. predicate：断言的作用是进行条件判断，只有断言为true，才执行路由
5. filter: 过滤器用于修改请求和响应信息

在生产环境中，我们的路由是配置到Nacos中，并通过进行动态路由更新，比如现在要路由到我们的用户服务，信息就是这么配置的（后面有空单独写一篇配置明细说明）：

{
    "id": "user-router",
    "order": 0,
    "predicates": [
      {
        "args": {
          "pattern": "/user-web/**"
        },
        "name": "Path"
      }
    ],
    "uri": "lb://cloud-nacos-user-web",
    "filters": [
      {
        "name": "StripPrefix",
        "args": {
          "_genkey_0": "1"
        }
      }
    ]
  }

接下来，围绕这Route配置进行展开，详细说说url、predicate以及filter。

url

在实际开发过程中，url配置方式有多种，不同的配置前缀，如 lb://代表会走SpringCloud内置的负载均衡器，这也是我们项目主要用到的配置方式，实际上还有如下一些前缀，这些前缀实际上就是通过内置的全局GlobalFilter来匹配执行的，具体可以看后面的全局过滤器globalFilter那张图。

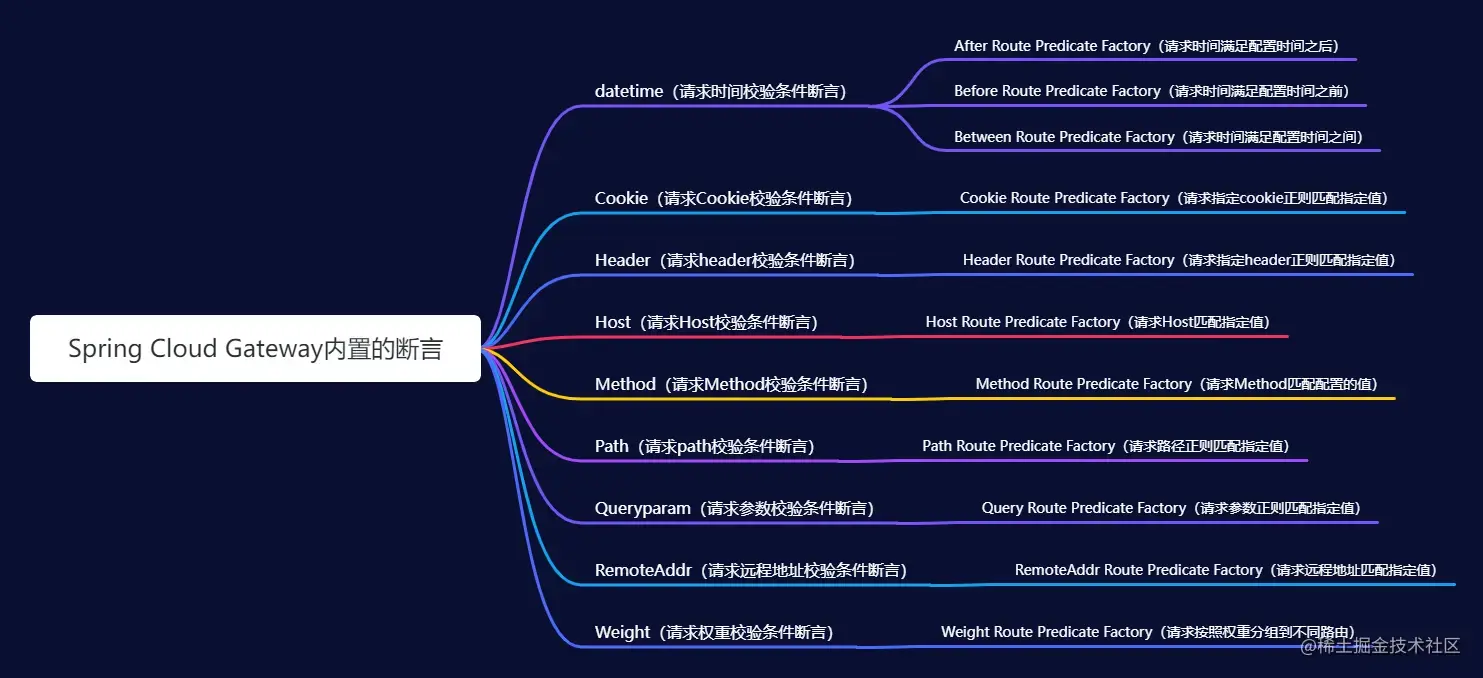

Predicate(断言)：

断言是根据请求的路由信息，可以是url、请求参数，来判断当前的请求是否符合当前路由定义，虽然种类比较多，但我们实际生产环境中主要还是根据Path来匹配到网关后的微服务，Spring Cloud SCG内置了许多Predict,这些Predict的源码在org.springframework.cloud.gateway.handler.predicate包中不过大家还是可以了解一下其它相关的断言定义。


Filter(过滤器):

过滤器主要有globalFilter和gatewayFilter，故名思意，globalFilter是全局过滤器，可以作用所有的路由，而gatewayFilter是针对具体的路由请求，开发人员可以根据自己的需求来决定实现那种filter，从定义上来看，两者都是接口。

public interface GlobalFilter {
    Mono<Void> filter(ServerWebExchange exchange, GatewayFilterChain chain);
}

public interface GatewayFilter extends ShortcutConfigurable {
    String NAME_KEY = "name";
    String VALUE_KEY = "value";

    Mono<Void> filter(ServerWebExchange exchange, GatewayFilterChain chain);
}

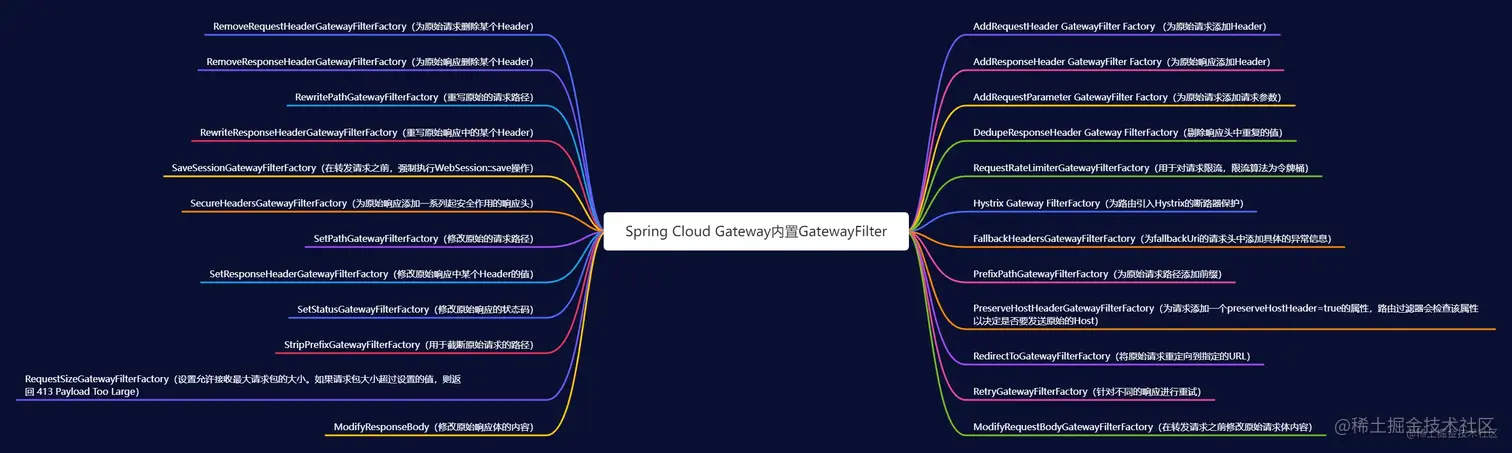

那么，贴心的开发人员也同样给我们提供了多种内置的过滤器。 内置局部路由过滤器gatewayFilter：

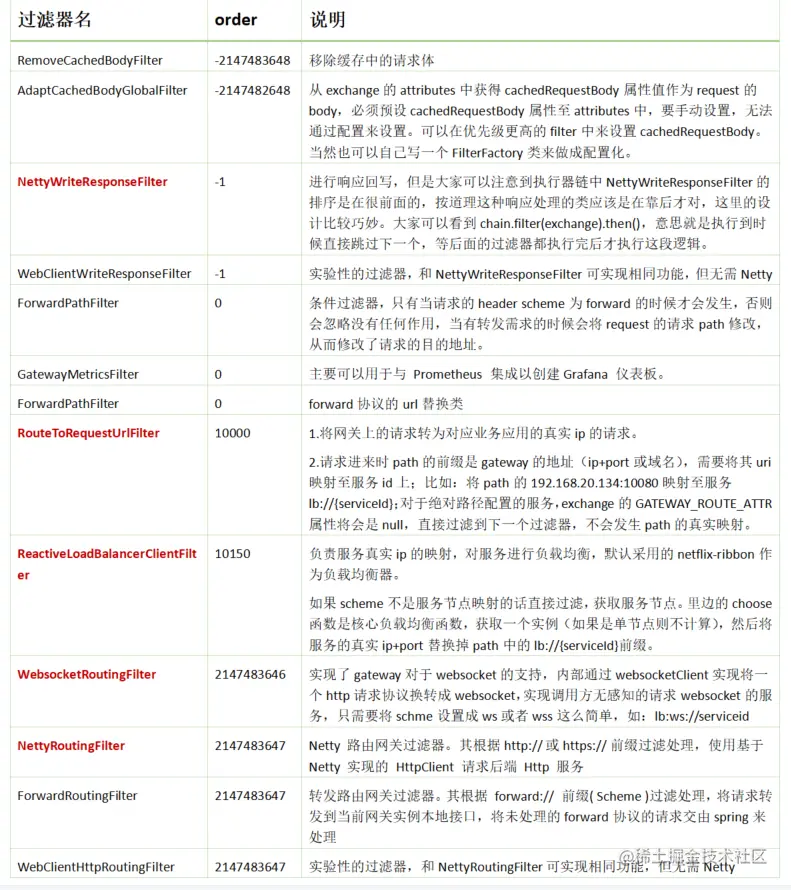

内置全局过滤器globalFilter:


注：针对我们自定义的过滤器，我们需要一般需要指定过滤器对应的Order来决定该过滤器执行的顺序，多个Filter可以通过@Order或者getOrder()方法指定每个GlobalFilter的执行顺序，order值越小，Filter执行的优先级越高。

这里再另外抛几个小问题：

  1. 如果自定义的过滤器未定义Order，有默认顺序吗？
  2. GlobalFilter和GatewayFilter谁的优先级高，怎么编排的？

用下面测试示例来进行验证一下下：

@Slf4j
@Configuration
public class FilterConfig {
    /**
     * 全局过滤器-A
     *
     * @return
     */
    @Bean
    public GlobalFilter aGlobalFilter() {
        return new MyGlobalFilter("全局过滤器-A", 1);
    }

    /**
     * 全局过滤器-B
     *
     * @return
     */
    @Bean
    public GlobalFilter bGlobalFilter() {
        return new MyGlobalFilter("全局过滤器-B", 2);
    }

    /**
     * 自定义用户服务路由过滤器-A
     *
     * @return
     */
    @Bean
    public GatewayFilterFactory<MyGatewayFilter> myUserRouteAGatewayFilterFactory() {
        return new MyUserRouteAGatewayFilterFactory("自定义用户服务路由过滤器-A", 3);
    }

    /**
     * 自定义用户服务路由过滤器-B
     *
     * @return
     */
    @Bean
    public GatewayFilterFactory<MyGatewayFilter> myUserRouteBGatewayFilterFactory() {
        return new MyUserRouteBGatewayFilterFactory("自定义用户服务路由过滤器-B", 4);
    }

    /**
     * 默认过滤器A
     *
     * @return
     */
    @Bean
    public GatewayFilterFactory<MyGatewayFilter> myDefaultAGatewayFilterFactory() {
        return new MyDefaultAGatewayFilterFactory("默认过滤器-A", 5);
    }

    /**
     * 默认过滤器B
     *
     * @return
     */
    @Bean
    public GatewayFilterFactory<MyGatewayFilter> myDefaultBGatewayFilterFactory() {
        return new MyDefaultBGatewayFilterFactory("默认过滤器-B", 6);
    }
}

具体是这么配置的，application.yaml中（还有其它配置方式，同学们可以根据自己的来）：

spring:
  cloud:
    gateway:
      default-filters:
        - name: MyDefaultA  #默认过滤器名
        - name: MyDefaultB

在nacos配置文件中，新增两单路由过滤配置：

  {
    "id": "user-router",
    "order": 0,
    "predicates": [
      {
        "args": {
          "pattern": "/user-service/**"
        },
        "name": "Path"
      }
    ],
    "uri": "lb://user-service",
    "filters": [
      {
        "name": "StripPrefix",
        "args": {
          "_genkey_0": "1"
        }
      },
     {
        "name": "MyUserRouteA", # 针对用户服务的路由过滤A
        "args": {}
      },{
        "name": "MyUserRouteB", # 针对用户服务的路由过滤B
        "args": {}
      }
    ]
  }

请求并看一下网关拦截的打印情况：

c.ddoubuy.gateway.config.MyGlobalFilter  : 全局过滤器-A, 优先级: 1 pre
c.ddoubuy.gateway.config.MyGlobalFilter  : 全局过滤器-B, 优先级: 2 pre
c.d.gateway.config.MyGatewayFilter       : 自定义用户服务路由过滤器-A, 优先级: 3 pre
c.d.gateway.config.MyGatewayFilter       : 自定义用户服务路由过滤器-B, 优先级: 4 pre
c.d.gateway.config.MyGatewayFilter       : 默认过滤器-A, 优先级: 5 pre
c.d.gateway.config.MyGatewayFilter       : 默认过滤器-B, 优先级: 6 pre
com.alibaba.nacos.client.naming          : new ips(1) service: DEFAULT_GROUP@@user-service -> [{"instanceId":"192.168.1.7#8001#DEFAULT#DEFAULT_GROUP@@user-service","ip":"192.168.1.7","port":8001,"weight":1.0,"healthy":true,"enabled":true,"ephemeral":true,"clusterName":"DEFAULT","serviceName":"DEFAULT_GROUP@@user-service","metadata":{"preserved.register.source":"SPRING_CLOUD"},"ipDeleteTimeout":30000,"instanceHeartBeatInterval":5000,"instanceHeartBeatTimeOut":15000}]
com.alibaba.nacos.client.naming          : current ips:(1) service: DEFAULT_GROUP@@user-service -> [{"instanceId":"192.168.1.7#8001#DEFAULT#DEFAULT_GROUP@@user-service","ip":"192.168.1.7","port":8001,"weight":1.0,"healthy":true,"enabled":true,"ephemeral":true,"clusterName":"DEFAULT","serviceName":"DEFAULT_GROUP@@user-service","metadata":{"preserved.register.source":"SPRING_CLOUD"},"ipDeleteTimeout":30000,"instanceHeartBeatInterval":5000,"instanceHeartBeatTimeOut":15000}]
c.d.gateway.config.MyGatewayFilter       : 默认过滤器-B, 优先级: 6 post
c.d.gateway.config.MyGatewayFilter       : 默认过滤器-A, 优先级: 5 post
c.d.gateway.config.MyGatewayFilter       : 自定义用户服务路由过滤器-B, 优先级: 4 post
c.d.gateway.config.MyGatewayFilter       : 自定义用户服务路由过滤器-A, 优先级: 3 post
c.ddoubuy.gateway.config.MyGlobalFilter  : 全局过滤器-B, 优先级: 2 post
c.ddoubuy.gateway.config.MyGlobalFilter  : 全局过滤器-A, 优先级: 1 post

可见，三大种过滤器没有明确的优先级关系，完全是根据定义的Order顺序来的，秘诀就在于 org.springframework.cloud.gateway.handler.FilteringWebHandler的handle方法，内部会将所有的过滤器进行排序：

public Mono<Void> handle(ServerWebExchange exchange) {
    Route route = (Route)exchange.getRequiredAttribute(ServerWebExchangeUtils.GATEWAY_ROUTE_ATTR);
    // 获取当前路由的过滤器(globalFalter)包括default-filters和内置filters以及自定义filters
    List<GatewayFilter> gatewayFilters = route.getFilters();
    // 获取全局过滤器
    List<GatewayFilter> combined = new ArrayList(this.globalFilters);
    // 将当前路由过滤器追加到全局列表后，所以同样order的编号优先级一目了然喔
    combined.addAll(gatewayFilters);
    // 排序开整
    AnnotationAwareOrderComparator.sort(combined);
    return (new DefaultGatewayFilterChain(combined)).filter(exchange);
}

顺便断点看看，符合预期。 过滤器执行顺序

总结

之前在项目中，对网关进行了一些开发，但是很多概念和原理并没有深入研究和学习，以本篇为始，继续会继续分享项目中具体的网关应用与踩坑以及源码相关学习，欢迎大家一起学习。

参考：

  1. 部分漂亮图参考自这位技术博主


我不是大佬，我只是在学习路上。
