前言
工作中难免要写技术方案，今天写个架构设计，明天写个组件设计，反正就是在你开开心心写代码主之前，总有xxx让你写设计方案，设计方案最核心的部分又是设计图，设计图又分很多种，在什么情况下用什么样的设计图，每次都会困惑我很久。那么今天我们就来个汇总，彻底把设计图这个问题搞明白。
基础
在开始学习设计图之前，我们首先要知道我们画图的目的：
用它们来表达你将如何构建一个软件系统（预先设计）或者现有的软件系统是如何工作的（回顾文档、知识分享和学习）。
所以将图画的清楚，明白，是我们的重点，含糊不清的软件架构图容易导致误解，这可能会拖慢一个优秀团队的前进步伐，如何对软件架构图进行拆分，我推荐一篇文章用于软件架构的C4模型
C4模型体现了分层架构思想，是业界优秀的架构图表达思想之一
[Context、Container、Component、Code] C4 模型由一系列分层的软件架构图组成，这些架构图用于描述上下文、容器、组件和代码。C4 图的层次结构提供了不同的抽象级别，每种抽象级别都与不同的受众有关。
下面我们来看各种不同的图例
各种类型图
系统架构图
适用场景：概要设计的主图
要点：
-
静态图（标识有哪些模块） vs 动态图（标识业务过程）
- 推荐两张合在一起
- 或者可以各画一张图
-
各模块的标准化图示
- 服务：中文名英文名(S0)，方框。当同一类模块需要进一步分类时，推荐采用不同颜色，并在图中附上示例
- 数据库：圆柱体
- 用户：用户图例
-
当服务较多时(例如>7)
- 用泳道划分层次
- 用虚框线对服务进行分组
-
大部分业务项目（不涉及大幅架构调整的）
- 尽可能把主要流程都画出来
- 推荐在服务下方注明改动了什么

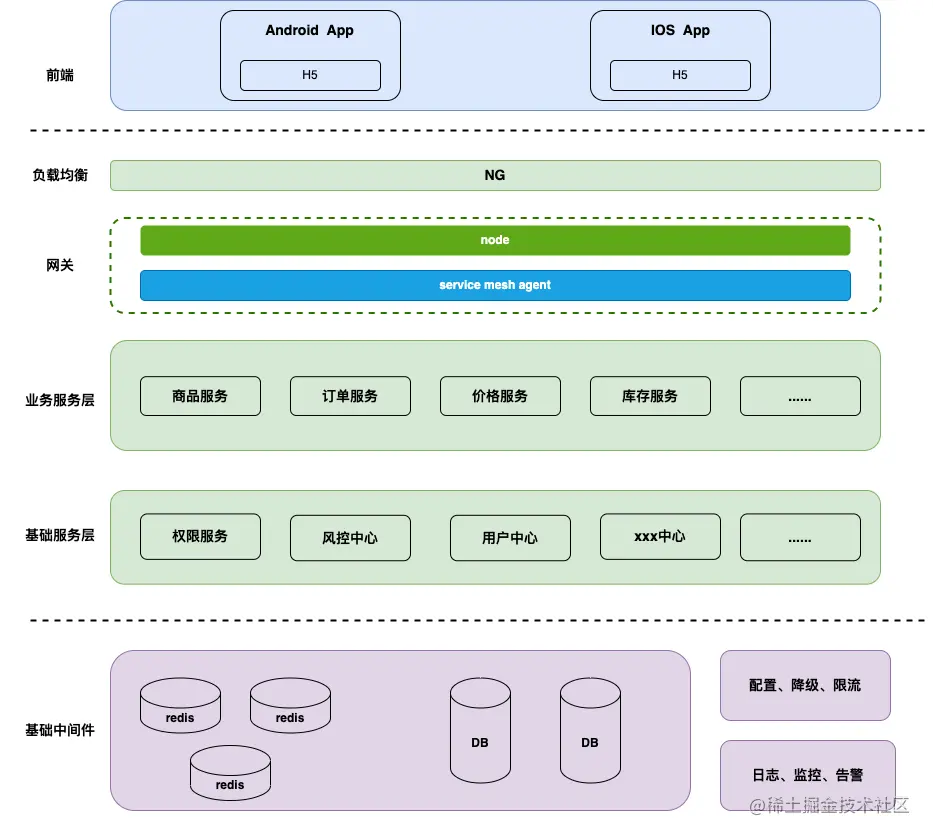

图例
UML类图
适用场景：常用与详细设计
要点：
- 各元素和关系采用标准画法看懂UML类图和时序图

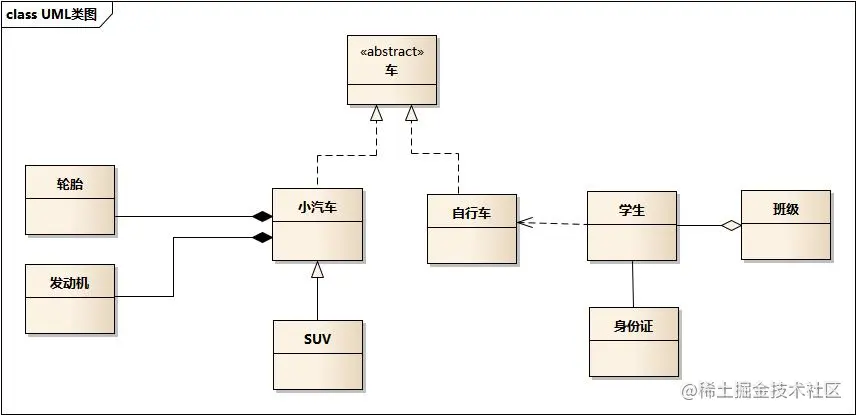

图例
流程图
适用场景：表达业务流程的可选方式，优点是较为通俗，方便产品、业务同学理解
要点：
- 主要在表达流程，重点在流程，不是实现。

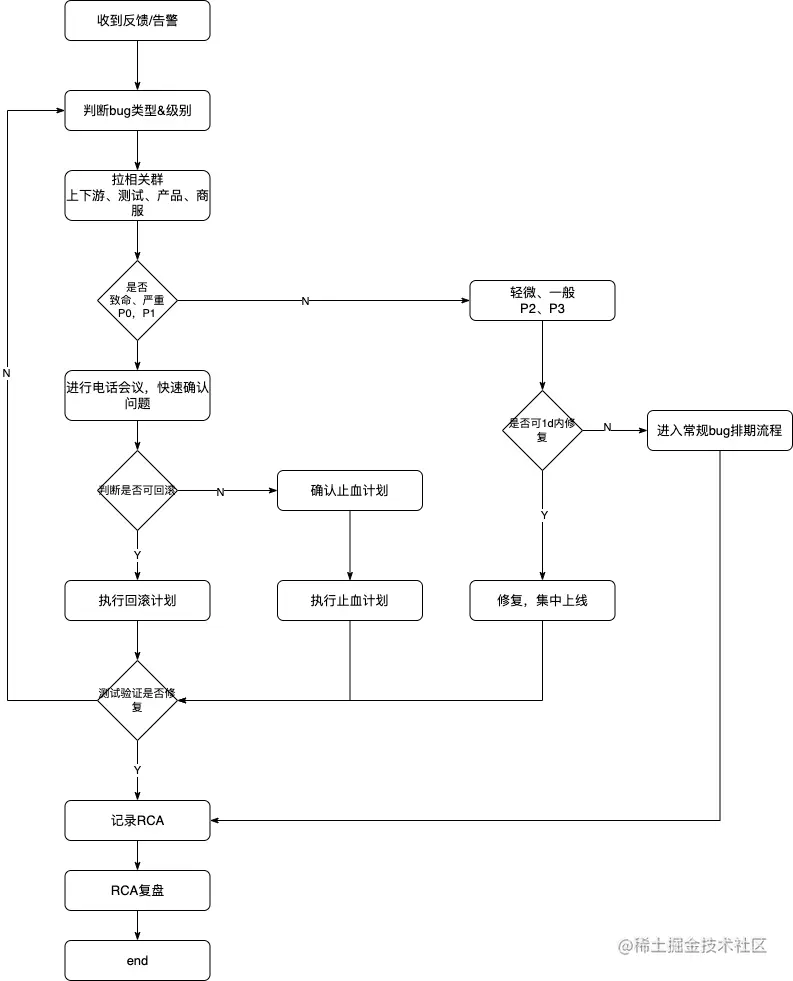

图例一
图例二
时序图
适用场景：表达业务流程的可选方式，优点是较为精确，方便技术达成共识
要点
- 各元素和关系采用标准画法UML建模之时序图

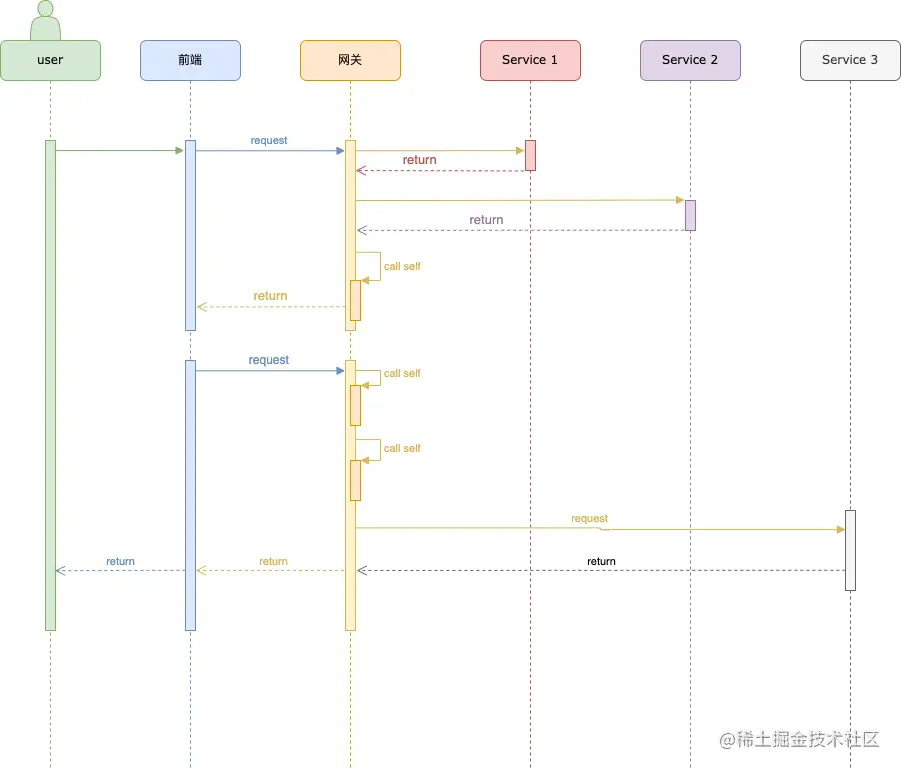

图例
状态机图
适用场景：涉及状态流转，可建模为有限状态机
要点
- 状态机图用于模拟各个类对象，用例和整个系统的动态行为

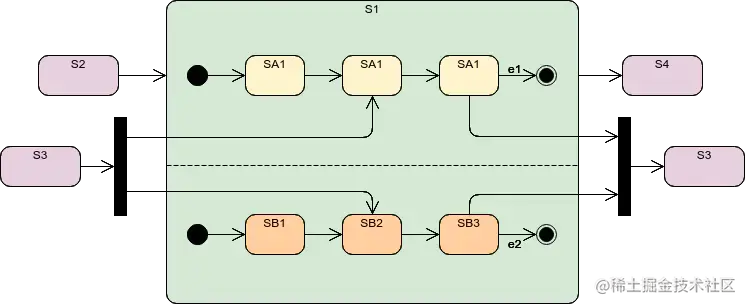

图例
ER图
适用场景：当涉及实体较多时，用ER图表现各个实体之间关系
要点
- 推荐引入DDD域概念（核心域、支撑域、通用域）来对各个表进行区分
