前言

DolphinScheduler，简称DS，中文名海豚调度（海豚聪明、人性化，左右脑可互相换班，终生不用睡觉）。作者希望 DolphinScheduler 就像它的名字一样，成为一个开箱即用的灵活易用的调度系统。它于 17 年在易观数科立项， 19 年 3 月开源，8 月进入 Apache 孵化器， 已累计有 400+ 公司在生产上使用。

1、生态

官网：dolphinscheduler.apache.org/zh-cn/index…

源码：github.com/apache/dolp…

公众号：海豚调度

微信群管理员的微信号：Leonard-ds

社区：Slack

2、优势

3、主要能力

4、原理

4.1、概念

4.1.1、Quartz相关

1. Scheduler（任务调度容器，一般都是StdScheduler实例）。
2. ProcessScheduleJob；（实现Quarts调度框架的Job接口的业务类，专门生成DolphinScheduler数据库业务表t_ds_commond数据）。

4.1.2、DolphinScheduler相关

1. NettyRemotingServer（netty服务端，包含netty服务端serverBootstrap对象与netty服务端业务处理对象serverHandler），
2. NettyServerHandler：（netty服务端业务处理类：包含各类处理器以及处理器对应的执行线程池）；
3. TaskPluginManager（任务插件管理器，不同类型的任务以插件的形式管理，在应用服务启动的时候，通过@AutoService加载实现了TaskChannelFactory接口的工厂信息到数据库，通过工厂对象来加载各类TaskChannel实现类到缓存）；
4. MasterRegistryClient（master操作zk的客户端，封装了master对于zk的所有操作，注册，查询，删除等）；
5. MasterSchedulerService（扫描服务，包含业务执行线程和work包含的nettyhe护短，负责任务调度业务，slot来控制集群模式下任务不被重复调度，底层实现是zookeeper分布式锁），
6. WorkflowExecuteThread（真正的业务处理线程，. 通过插槽获取命令commond，执行之前会校验slot的变化，如果变化不执行，关键功能就是构建任务相关的参数，定义，优先级等，然后发送到队列，供队列处理线程消费），
7. CommonTaskProcessor（普通任务处理器，实现ITaskProcessor接口，根据业务分为普通，依赖，子任务，阻塞，条件任务类型，包含了任务的提交，运行，分发，杀死等业务，通过@AutoService加载的类，根本就是封装了对）。
8. TaskPriorityQueueImpl（任务队列，负责任务队列的存储控制）；
9. TaskPriorityQueueConsumer（任务队列消费线程，负责任务的根据负载均衡策略在worker之间分发与执行）；
10. ServerNodeManager （节点信息控制器，负责节点注册信息更新与槽位（slot）变更，底层实现是zookeeper分布式锁的应用）；
11. EventExecuteService（事件处理线程，通过缓存起来的任务处理线程，处理每个任务在处理过程中注册在线程事件队列中的事件）。
12. FailoverExecuteThread（故障转移线程，包含Master和worker的）。
13. MasterRegistryDataListener（托管在zk管理框架cautor的故障监听器，负责对worker和master注册在zk上的节点的新增和删除）

4.2、架构

4.3、启动流程活动图

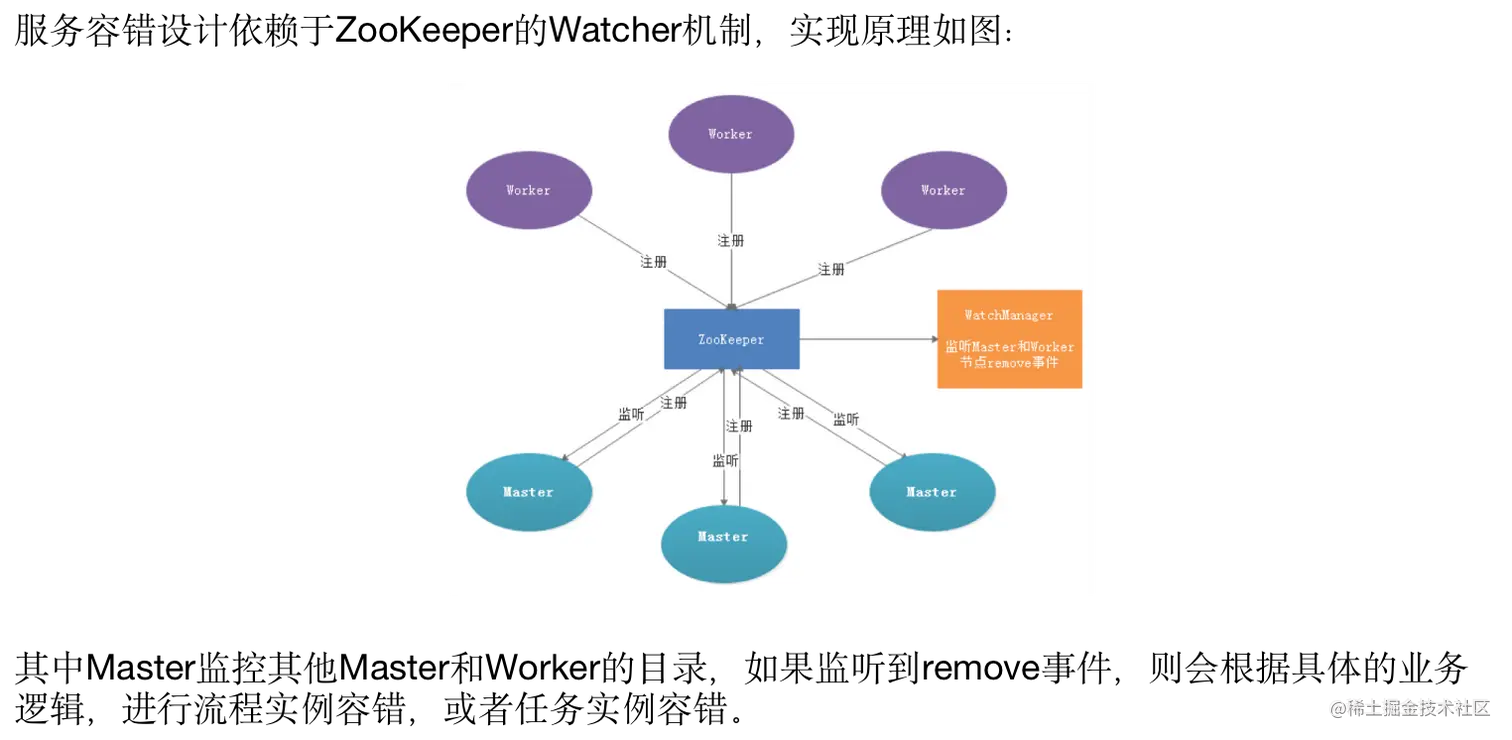

4.4、宕机容错

4.5、Master容错流程

4.6、Worker容错流程

4.7、失败重试

5、源码分析

1. dolphinscheduler-alert 告警模块，提供告警服务。
2. dolphinscheduler-api web应用模块，提供 Rest Api 服务，供 UI 进行调用。
3. dolphinscheduler-common 通用的常量枚举、工具类、数据结构或者基类
4. dolphinscheduler-dao 提供数据库访问等操作。
5. dolphinscheduler-remote 基于netty的客户端、服务端
6. dolphinscheduler-server 日志与心跳服务
7. dolphinscheduler-log-server LoggerServer 用于Rest Api通过RPC查看日志
8. dolphinscheduler-master MasterServer服务，主要负责 DAG 的切分和任务状态的监控
9. dolphinscheduler-worker WorkerServer服务，主要负责任务的提交、执行和任务状态的更新。
10. dolphinscheduler-service service模块，包含Quartz、Zookeeper、日志客户端访问服务，便于server模块和api模块调用
11. dolphinscheduler-ui 前端模块

6、操作手册

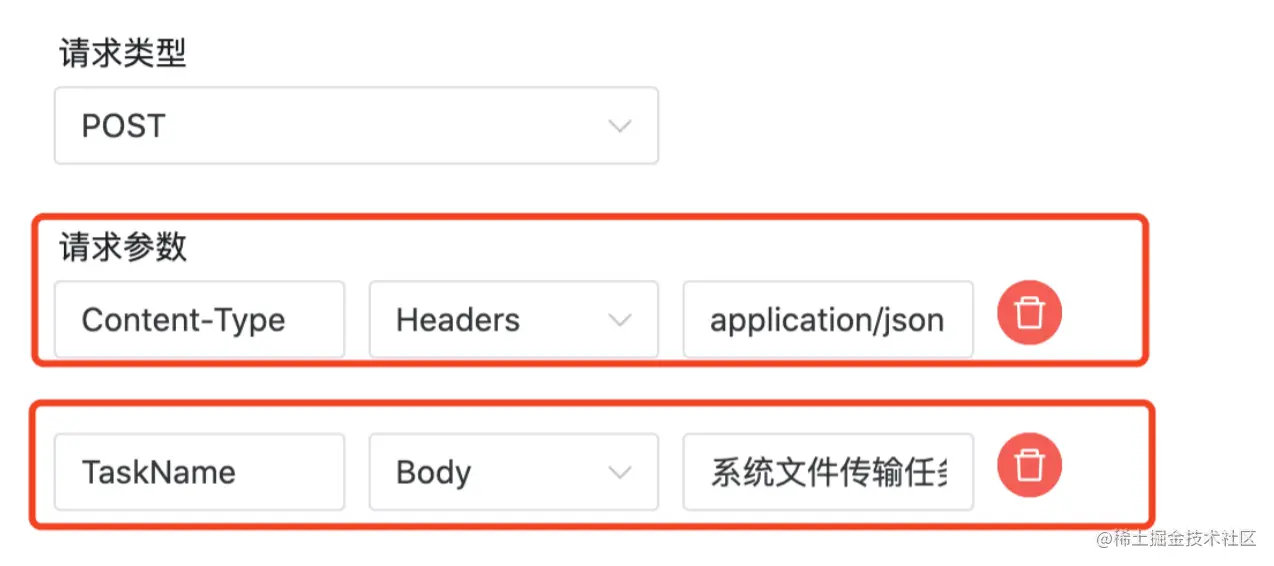

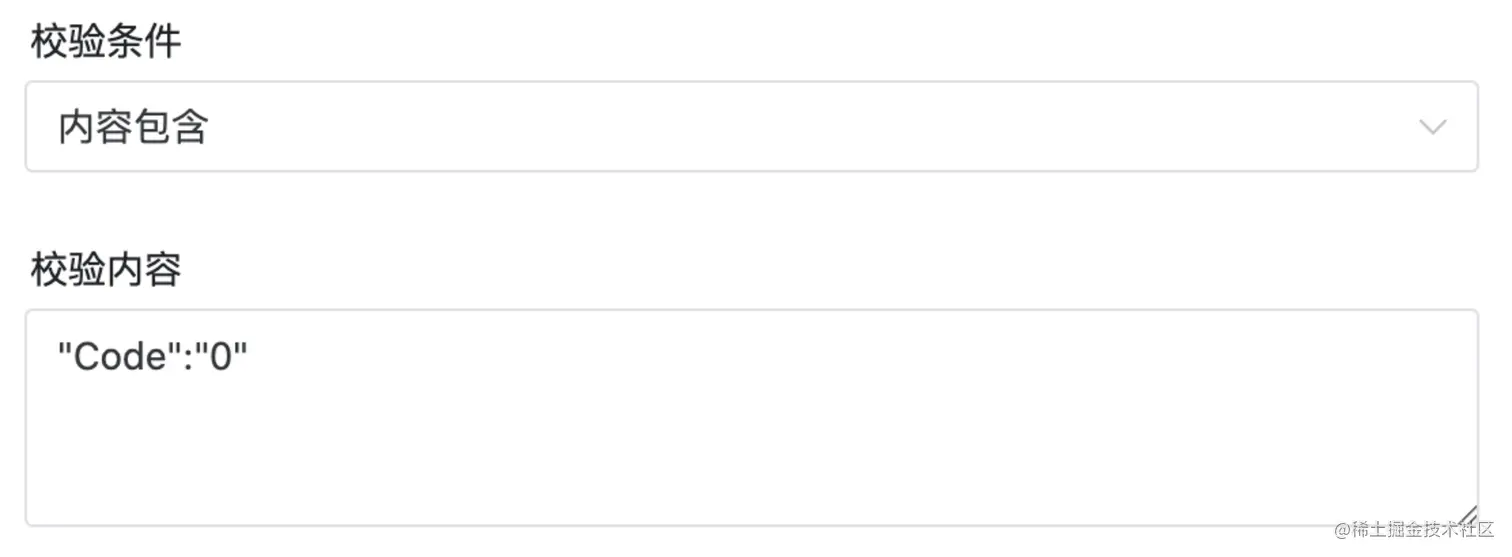

6.1、创建HTTP任务

post请求，参数被body的json格式，配置如下：
