1、寄存器
1.1、开启GPIOE对应时钟
1.1.1、找到GPIOE对应时钟

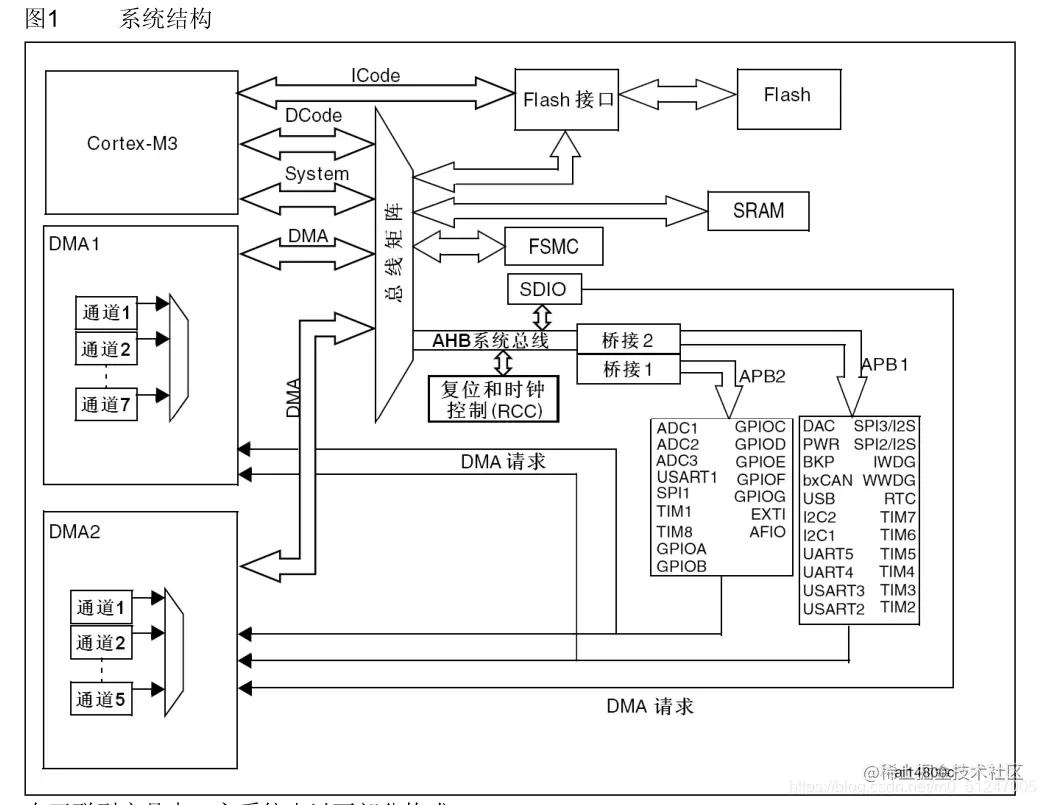

打开STM32F1xx中文参考手册，找到上图可以看到GPIOE是挂在AHB的APB2上的。
1.1.2、找到对应基地址
找到时钟控制的基地址。
用宏定义定义它的地址：
1.1.3、找到APB2的偏移地址
找到偏移地址
宏定义它的地址
不能：0x40021018|=1<<6，因为编译器默认0x40021018是数字，不是地址。
必须强制转换为指针变量，然后解引，往寄存器写数。
1.1.4、编写程序开启PE5时钟
找到PE5的时钟使能位
开启时钟
1.2、配置PE5对应寄存器
1.2.1、找到对应基地址
宏定义地址

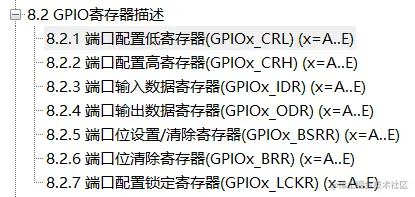

1.2.2、找到配置寄存器IOPE的所有偏移地址
用指针指向寄存器地址，然后宏定义它

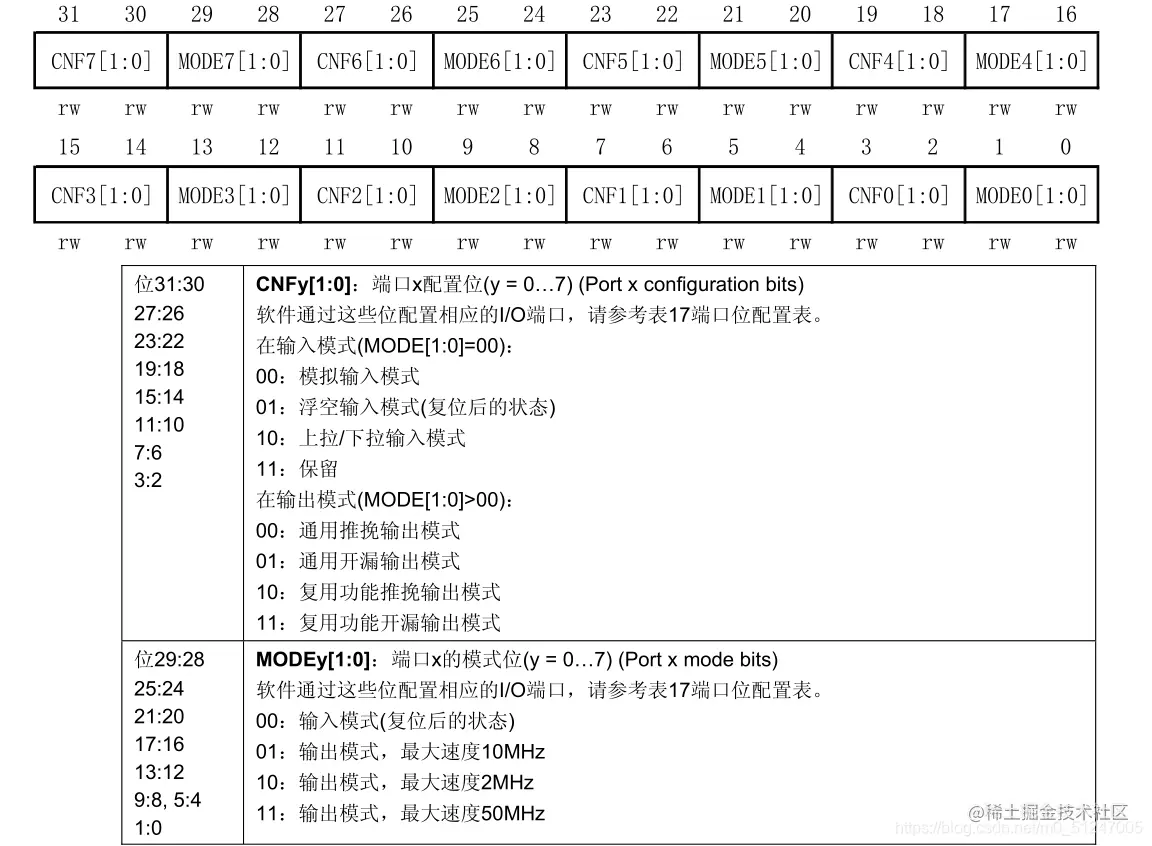

1.2.3、配置CRL寄存器
端口5配置为：输出模式50MHz、通用推挽输出模式
1.3、控制ODR或BSRR和BRR寄存器点亮LED
1.3.1、控制ODR寄存器亮灭
程序实现亮灭

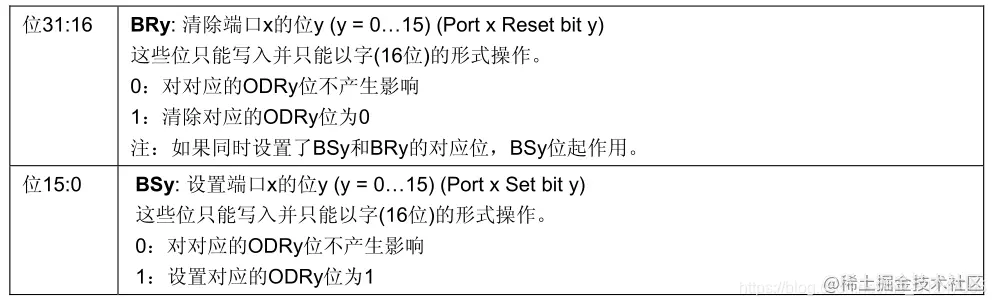

1.3.2、控制BSRR和BRR寄存器亮灭
BRSS

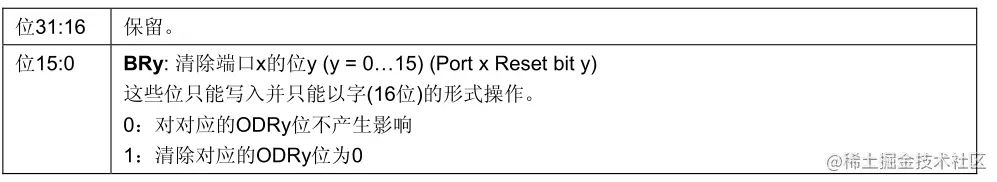

BRR
程序实现亮灭
2、库函数
2.1、RCC_APB2PeriphClockCmd(uint32_t RCC_APB2Periph, FunctionalState NewState)
2.1.1、2个形参
1.uint32_t 是无字符型整形 2.FunctionalState 形参可以是DISABLE或ENABLE，前者为0后者为1
2.1.2、IS_RCC_APB2_PERIPH（RCC_APB2Periph）
RCC_APB2Periph 就是时钟的基地址,比如GPIOE的基地址
2.1.3、IS_FUNCTIONAL_STATE(NewState)
NewState 是使能或关闭，1或0
2.1.4、assert_param()
指向地址内存，使能
2.1.5、RCC函数功能
开启时钟
2.2、结构体GPIO_InitTypeDef

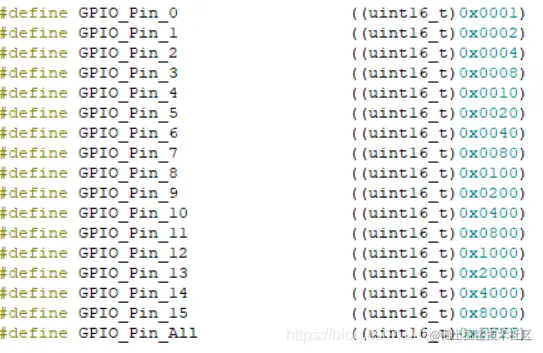

2.2.1、uint16_t GPIO_Pin
typedef unsigned short int uint16_t; 无符号短整型，GPIO的第几位
2.2.2、GPIOSpeed_TypeDef GPIO_Speed
2.2.2.1、GPIOSpeed_TypeDef的3个成员
GPIO_Speed_10MHz = 1, GPIO_Speed_2MHz, GPIO_Speed_50MHz 输出时钟频率
2.2.3、GPIOMode_TypeDef GPIO_Mode
2.2.3.1、GPIOMode_TypeDef的8个成员
配置GPIO
2.3、GPIO_Init(GPIO_TypeDef* , GPIO_InitTypeDef* )；
2个形参，第一个是PE端，第二个是结构体指针dig 功能：初始化配置端口
2.4、GPIO_SetBits(GPIO_TypeDef* , uint16_t )；
2个形参，第一个是PE端，第二个是哪个口 功能：端口输出0
2.5、GPIO_ResetBits(GPIO_TypeDef* , uint16_t );
2个形参，第一个是PE端，第二个是哪个口 功能：端口输出1

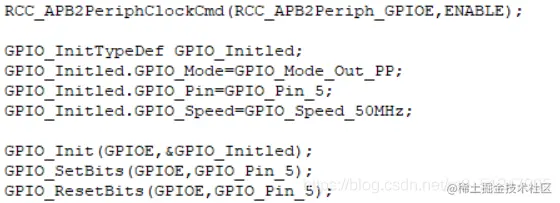

2.6、点亮LED代码
3、位操作
3.1、开启时钟
3.2、配置PE5
3.3、宏定义位

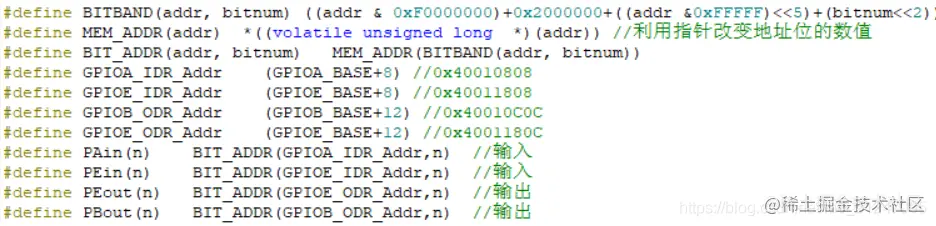

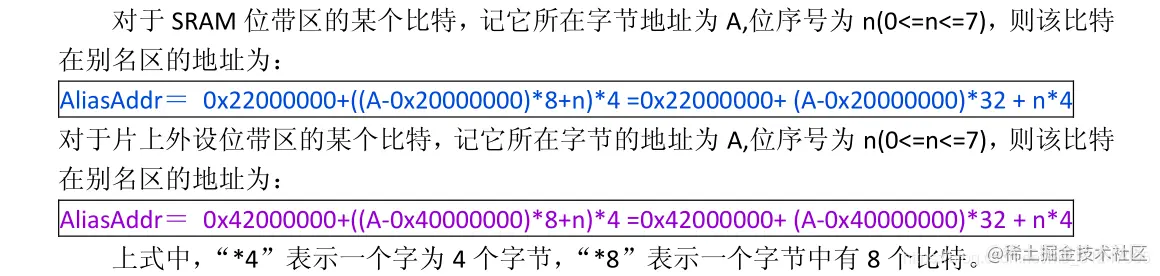

3.3.1、找到PE5 ODR寄存器的位地址并宏定义
打开Cortex M3权威指南
n：第几位
GPIOE_ODR_Addr：ODR寄存器地址
BITBAND() ：把PE5的位地址计算出来
MEM_ADDR()：用指针指向内存内容，改变它的内容
3.3.2、用位操作点亮LED
PBout（5）=0；

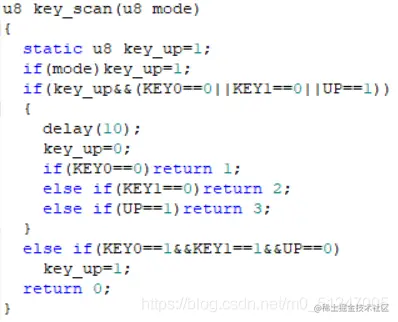

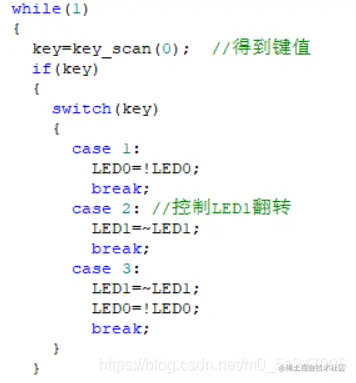

4、按键控制LED亮灭
5、总结
不管是什么方式点亮LED，都需要3步 1：使能时钟。（AHB 、SPB2） 2：配置io口（CRL、CRH寄存器） 3：控制io口（ODR寄存器或BSRR和BRR寄存器） 扩展 1：读寄存器（IDR） 2：做按键输入时初始化要写一个高低电平（上拉下拉输入模式）
