3.OSPF综合实验

阿尔托莉雅969
175 阅读1分钟

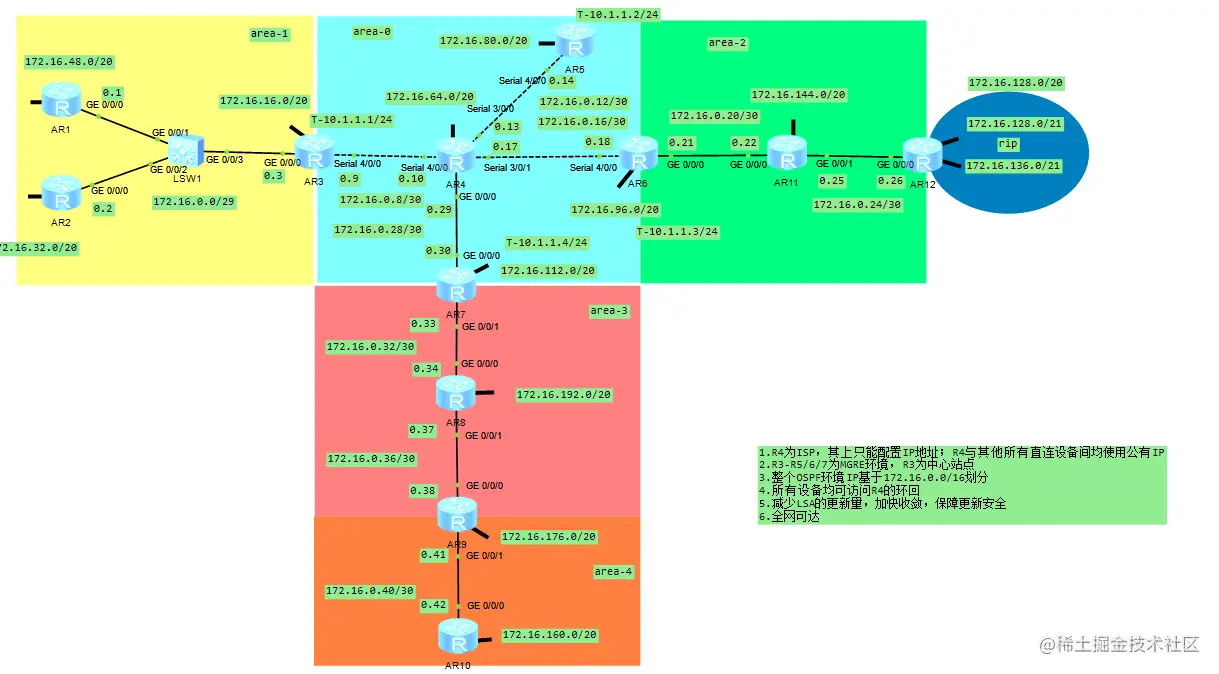

1、拓扑


2、要求

1.R4为ISP，其上只能配置IP地址；R4与其他所有直连设备间均使用公有IP 2.R3-R5/6/7为MGRE环境，R3为中心站点 3.整个OSPF环境IP基于172.16.0.0/16划分 4.所有设备均可访问R4的环回 5.减少LSA的更新量，加快收敛，保障更新安全 6.全网可达

3、分析

1.接口IP地址配置 2.缺省路由 3.MERE中心到站点 4.开启OSPF，宣告直连网络；进行重发布 5.在MEGRE网路中修改接口工作方式，分支站点取消参选 6.配置NAT地址转换 7.OSPF优化：汇总，特殊区域 8.加快收敛，更新安全

4、配置内容

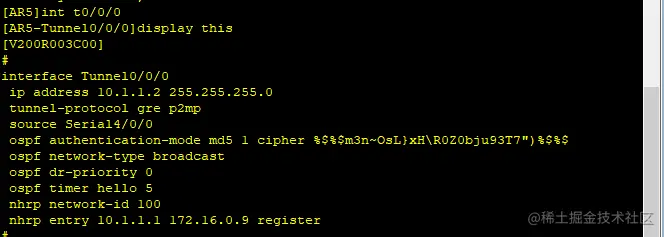

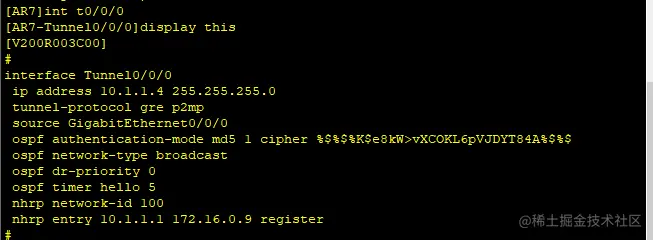

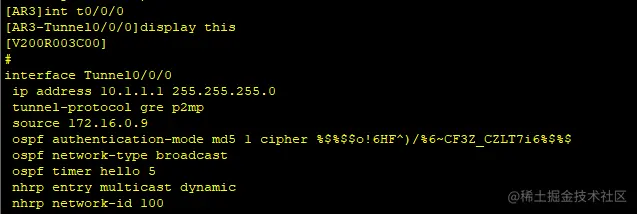

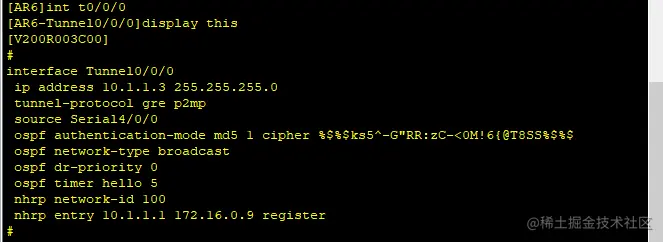

R3-R5/6/7的MGRE网络以及OSPF中的MGRE，加快收敛，更新安全配置





在所有路由上宣告直连网段，除去MEGRE网络中的公有网段,例如下图所示


对不规则区域进行双向重发布，如下图所示


在R3，R5，R6，R7的真实接口上配置NAT地址转换使用其他网段可以访问到R4上的环回。如下图所示

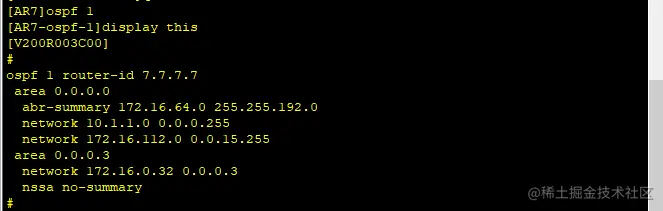

对整个OSPF网络进行OSPF优化 域外汇总



域内汇总



第一类特殊区域，area-1



第二类特殊区域，area-2，area-3



5、测试

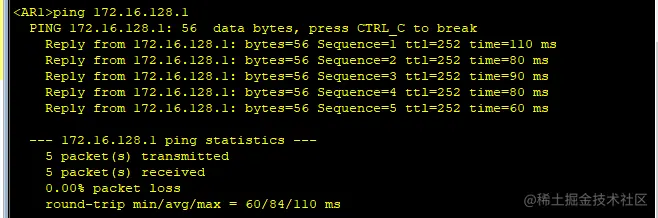

使用AR1 ping AR12，AR10

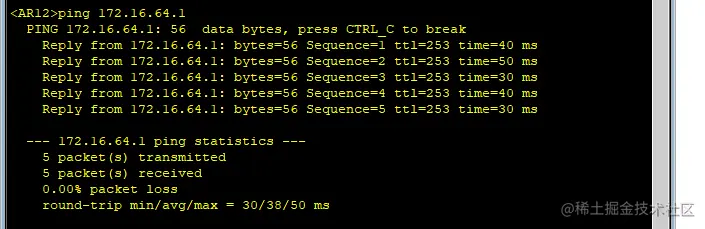

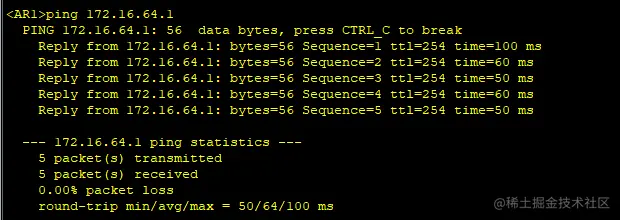

使用AR1 ping AR4的环回，AR12 ping AR4的环回，AR10 ping AR4的环回

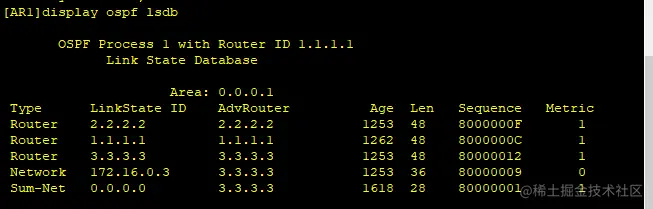

查看AR1,AR8的LSDB
