lab2

探测物理内存分布和大小的方法

  • 操作系统需要知道了解整个计算机系统中的物理内存如何分布的，哪些被可用，哪些不可用。这是因为我们印象中的内存是一个从0开始的大数组，但是实际上内存是由很多ram，rom构成的，所以os要知道什么地址开始是ram(具体可以去查实模式内存布局）。其基本方法是通过BIOS中断调用来帮助完成的。bootasm.S中新增了一段代码，使用BIOS中断检测物理内存总大小。

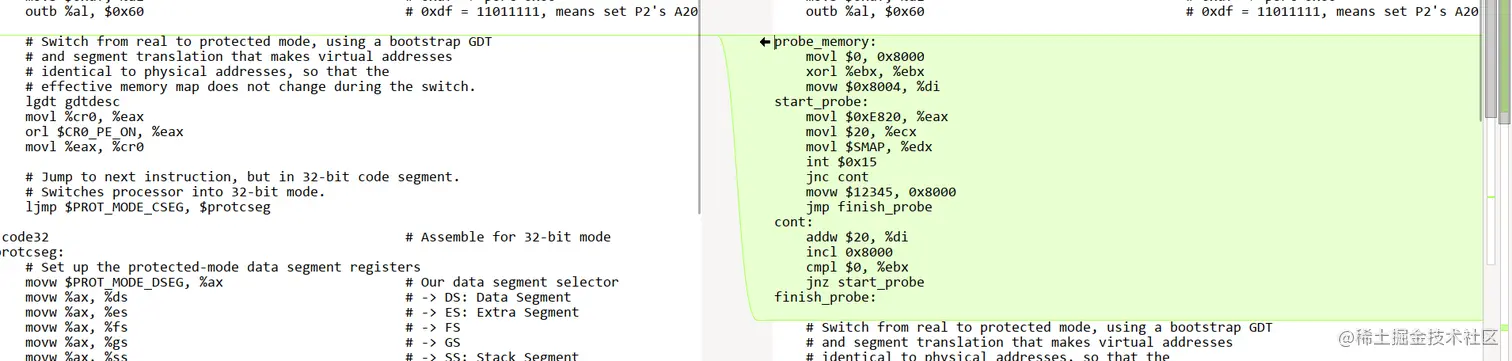

    对比lab1中的bootasm.S和lab2（用的meld）

    其实就是多了probe_memory处到finish_probe处的代码部分

    image-20221112175504137

  • 这段代码就是用了INT 15h BIOS中断获取内存的。15号中断大概是向es:di：（指向保存地址范围描述符结构的缓冲区）写入信息。（因为15中断是以系统内存映射地址描述符的格式写入的，所以缓冲区必需是以系统内存映射地址描述符所描述的)

  • BIOS通过系统内存映射地址描述符（Address Range Descriptor）格式来表示系统物理内存布局，其具体表示如下：

    Offset  Size    Description
00h    8字节   base address               #系统内存块基地址
08h    8字节   length in bytes            #系统内存大小
10h    4字节   type of address range     #内存类型

  • ucore 也构造了一个结构体来映射系统内存映射地址描述符

    struct e820map {
                  int nr_map;               //map的数量
                  struct {
                                    long long addr;   //对应base address
                                    long long size;   //对应length in bytes
                                    long type;        //表示内存状态 1 memory, available to OS 2reserved, not available (e.g. system ROM, memory-mapped device)
                  } map[E820MAX];
};

    到此为止，我们就可以大概知道probe_memory处到finish_probe处的代码功能：向es:di指向的缓冲区（820map）写入内存信息

    INT15h BIOS中断的详细调用参数:

    eax：e820h：INT 15的中断调用参数；
edx：534D4150h (即4个ASCII字符“SMAP”) ，这只是一个签名而已；
ebx：如果是第一次调用或内存区域扫描完毕，则为0。 如果不是，则存放上次调用之后的计数值；
ecx：保存地址范围描述符的内存大小,应该大于等于20字节；
es:di：指向保存地址范围描述符结构的缓冲区，BIOS把信息写入这个结构的起始地址。

    probe_memory:
    movl $0, 0x8000   # e820map，就是缓冲区的开始 就是nr_map 初始化为0
    xorl %ebx, %ebx   #  将ebx清0，这是位操作，ebx作为中断的参数，表示第一次
    movw $0x8004, %di #  di指向map数组首地址
start_probe:
    movl $0xE820, %eax  #  INT 15的中断调用参数；
    movl $20, %ecx    #  保存地址范围描述符的内存大小,应该大于等于20字节；
    movl $SMAP, %edx  #   534D4150h (即4个ASCII字符“SMAP”) ，这只是一个签名而已；
    int $0x15     #  调用bios中断
    jnc cont      #  如果该中断执行失败，则CF标志位会置1，此时要通知UCore出错
    movw $12345, 0x8000 # 向结构e820map中的成员nr_map中写入特殊信息，报告当前错误
    jmp finish_probe    # 结束
cont:
    addw $20, %di   #  一个map数组的大小
    incl 0x8000     # nr_map++
    cmpl $0, %ebx   # 是否是内存区域扫描完毕
    jnz start_probe #没扫描完，继续扫描
finish_probe:

    刚开始时我对这个0x8000感到十分困惑，到处找他是个什么东西。后来看网上说0x8000是缓冲区也就是e820map的地址

    我就在想为什么？后来我发现是我把因果倒置了，因为在这个boot时期哪来的的e820map结构，汇编语言只是把数据按内存映射地址描述符的格式放在内存0x8000上，把0x8000作为缓冲区仅此而已。什么e820map是我们后面要用到时才出现的结构，用来看物理内存。所以是先由0x8000后有e820map（这仅是我个人的理解而已）

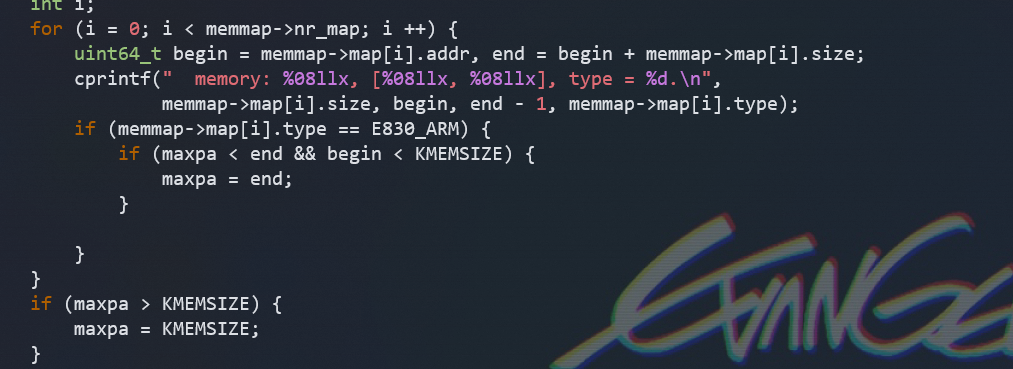

  • 在0x8000地址处保存了从BIOS中获得的内存分布信息，此信息按照structe820map的设置来进行填充。这部分信息将在bootloader启动ucore后，由ucore的page_init函数来根
  • 据structe820map的memmap（定义了起始地址为0x8000）来完成对整个机器中的物理内存的总体管理。

image-20221115202344506

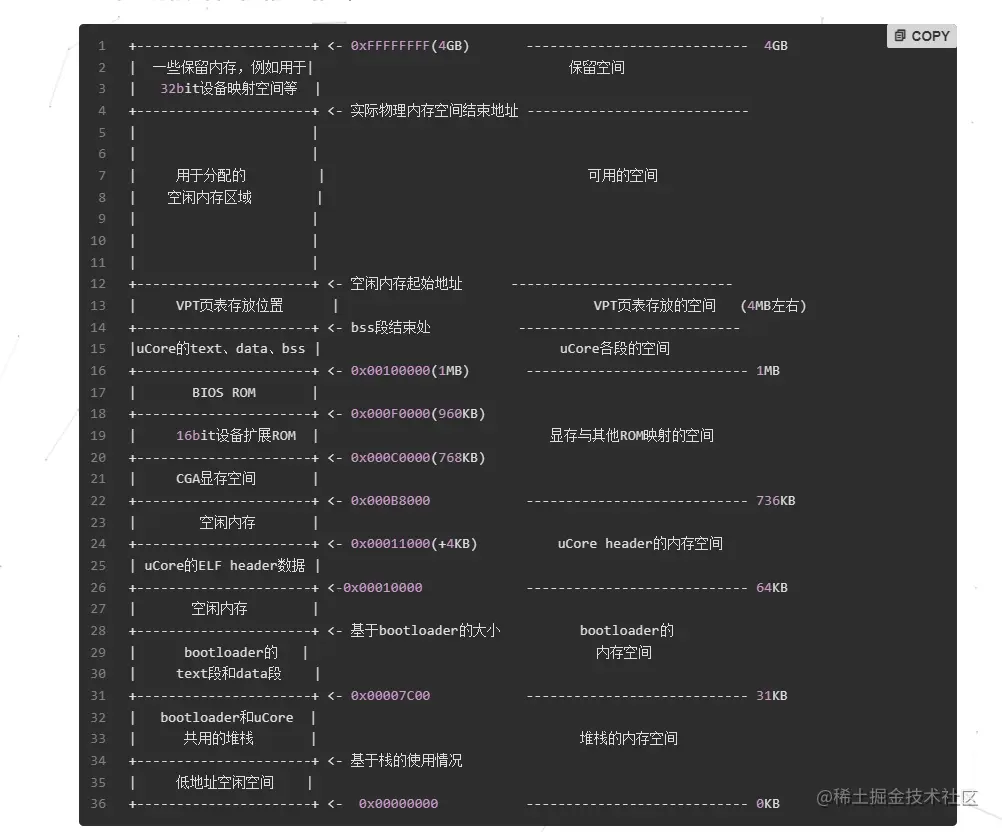

ucore的地址空间布局

  • 在刚开始上电时，寄存器被初始化，指向了bios（ 0x000F0000），之后bios把bootloader放在0x00007C00 开始执行

  • 在uCore中，CPU先在bootasm.S（实模式）中通过调用BIOS中断，将物理内存的相关描述符写入特定位置0x8000，然后读入kernel的elf文件至物理地址0x10000、虚拟地址0xC0000000。

    这个图是我看到别人的博客很好借来的，如果侵删

    image-20221115210416677

博客地址：

[]: kiprey.github.io/2020/08/uCo…

  • 顺便说一下，为什么elf header与它的section为什么在当前的地址，

  • elf header地址是在bootmain中通过readseg读到0x10000

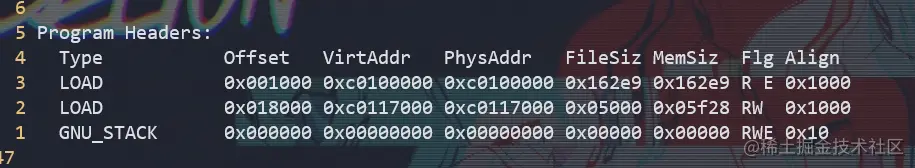

  • 而data section是通过programmer header table 加载到这里的（因为已经打开了a20，可以寻到4gb了）

    image-20221115214040161

    image-20221115213946710

实验执行流程概述

  • 首先在bootloader中已经完成了物理内存的探测，之后再通过kernel_init中调用的pmm_init函数完成基于bootloader探测出的物理内存情况进行物理内存管理初始化工作。之后bootloader不像lab1那样，直接调用kern_init函数，而是先调用位于lab2/kern/init/entry.S中的kern_entry函数。

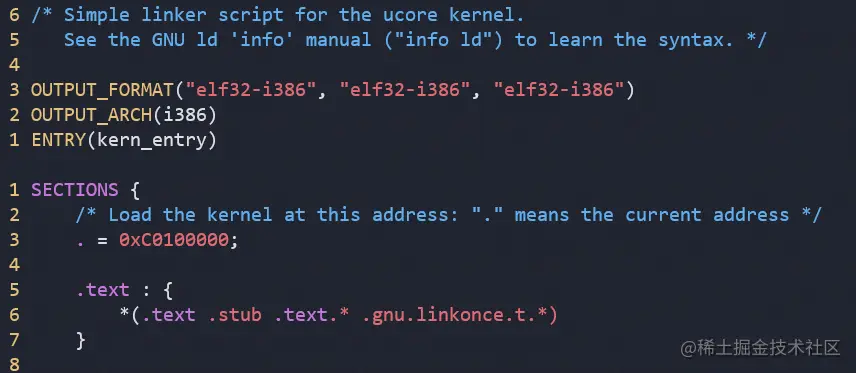

  • 这个时候我就很好奇，系统是怎么实现的？后来在kernel.ld中看到显示的entry是kern_entry说明现在控制权由bootloader到了ucore中的kern_entry手里了

  • 可是kern_entry作为ucore的代码，被kernel.ld文件放在了高地址，可是我们现在还是平坦寻址，会出错，所以构建了一个临时映射

    image-20221115211242575

  • # labcodes/lab2/kern/init/entry.S
kern_entry:
    # load pa of boot pgdir
    movl $REALLOC(__boot_pgdir), %eax
    movl %eax, %cr3    #将页目录表的起始地址存入CR3寄存器中；
    # enable paging
    movl %cr0, %eax
    orl $(CR0_PE | CR0_PG | CR0_AM | CR0_WP | CR0_NE | CR0_TS | CR0_EM | CR0_MP), %eax
    andl $~(CR0_TS | CR0_EM), %eax
    movl %eax, %cr0  #把cr0中的CR0_PG标志位设置上，开启分页
​
    # update eip
    # now, eip = 0x1xxxxx
    leal next, %eax
    # set eip = KERNBASE + 0x1xxxxx
    jmp *%eax    #将eip的地址修改为虚拟地址
next:
 # unmap va 0 ~ 4M, it is temporary mapping
    xorl %eax, %eax
    # 将__boot_pgdir的第一个页目录项清零，取消0~4M虚地址的映射
    movl %eax, __boot_pgdir
​
    # 设置C的内核栈
    # set ebp, esp
    movl $0x0, %ebp
    # the kernel stack region is from bootstack -- bootstacktop,
    # the kernel stack size is KSTACKSIZE (8KB)defined in memlayout.h
    movl $bootstacktop, %esp
    # now kernel stack is ready , call the first C function
    # 调用init.c中的kern_init总控函数
    call kern_init
  # .....省略剩余代码
​
# kernel builtin pgdir
# an initial page directory (Page Directory Table, PDT)
# These page directory table and page table can be reused!
.section .data.pgdir
.align PGSIZE
__boot_pgdir:
.globl __boot_pgdir
    # map va 0 ~ 4M to pa 0 ~ 4M (temporary)
    .long REALLOC(__boot_pt1) + (PTE_P | PTE_U | PTE_W)
    .space (KERNBASE >> PGSHIFT >> 10 << 2) - (. - __boot_pgdir) # pad to PDE of KERNBASE
    # map va KERNBASE + (0 ~ 4M) to pa 0 ~ 4M
    .long REALLOC(__boot_pt1) + (PTE_P | PTE_U | PTE_W)
    .space PGSIZE - (. - __boot_pgdir) # pad to PGSIZE
     #将虚拟地址0~4M和虚拟地址kernelbase~kernel+4M映射到物理0~4M
​
.set i, 0 # __boot_pt1是一个存在1024个32位long数据的数组，当将其作为页表时其中每一项都代表着一个物理地址映射项
__boot_pt1:
.rept 1024
    .long i * PGSIZE + (PTE_P | PTE_W)
    .set i, i + 1
.endr

image-20221115231738881

采用了一个将kernel base开始的4M虚拟地址一一映射到物理内存的临时映射。（这也解释为什么要把虚拟0~4M和kernel base ~kernel+4M映射到同一个地方？因为在开始时，虚拟地址和物理地址就是一一映射的）

最终，离开这个阶段时，虚拟地址、线性地址以及物理地址之间的映射关系为：

 lab2 stage 2: virt addr = linear addr = phy addr + 0xC0000000 # 线性地址在0~4MB之内三者的映射关系

  • 到这一步，来梳理一下我们干了什么：探测了物理内存并开启了分页机制。那么理所当然的我们现在开始要对物理内存进行分页了。于是便引出我们物理页的数据结构page了

    struct Page {
  int ref;                // 当前页被引用的次数，与内存共享有关
  uint32_t flags;         // 标志位的集合，与eflags寄存器类似
  unsigned int property;  // 空闲的连续page数量。这个成员只会用在连续空闲page中的第一个page
  list_entry_t page_link; // 两个分别指向上一个和下一个非连续空闲页的指针。
};
​

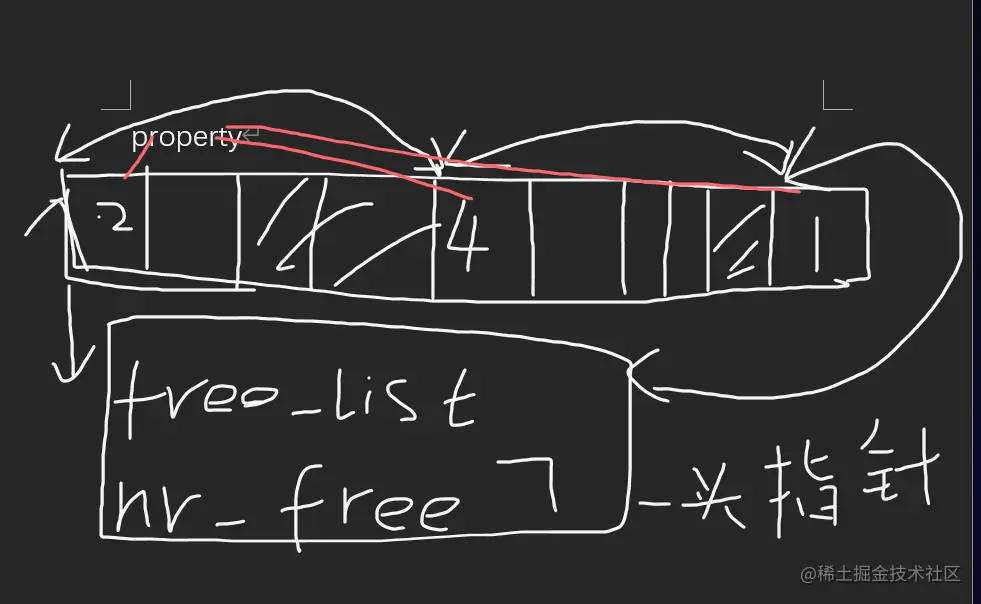

  • 所有page都存放在ucore section的后面也就是上文内存分布中的vpt页表。那么为了有效地管理这些小连续内存空闲块。所有的连续内存空闲块可用一个双向链表管理起来，便于分配和释放，为此定义了一个free_area_t数据结构，包含了一个list_entry结构的双向链表指针和记录当前空闲页的个数的无符号整型变量nr_free。其中的链表指针指向了空闲的物理页。

    typedef struct {
            list_entry_t free_list;                                // the list header
            unsigned int nr_free;                                 // # of free pages in this free list
} free_area_t;

    image-20221116202841403

  • 为了这些页进行管理，我们又定义了一个pmm_manager数据结构

    struct pmm_manager {
            const char *name; //物理内存页管理器的名字
            void (*init)(void); //初始化内存管理器
            void (*init_memmap)(struct Page *base, size_t n); //初始化管理空闲内存页的数据结构（依据物理内存）
            struct Page *(*alloc_pages)(size_t n); //分配n个物理内存页
            void (*free_pages)(struct Page *base, size_t n); //释放n个物理内存页
            size_t (*nr_free_pages)(void); //返回当前剩余的空闲页数
            void (*check)(void); //用于检测分配/释放实现是否正确的辅助函数
};

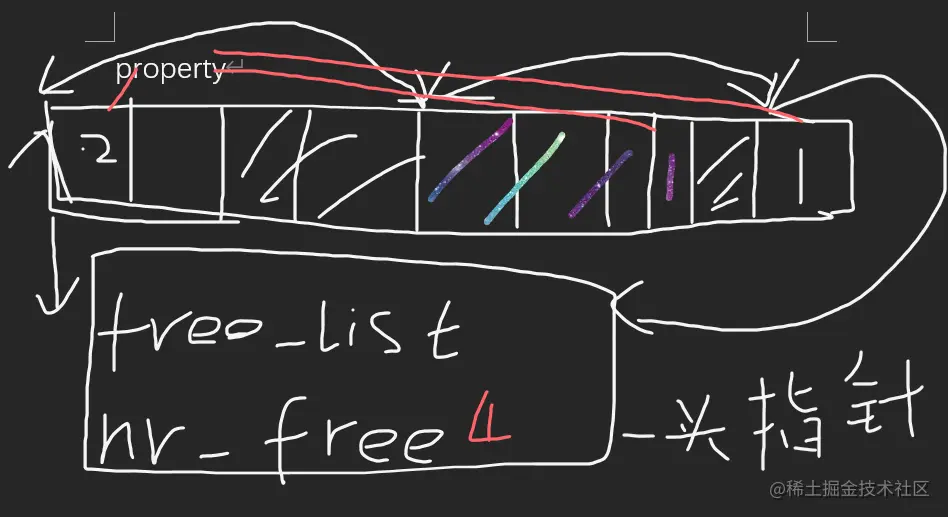

    经过default_alloc_page(3)之后的内存（对应上文我画的图）

    static struct Page *
default_alloc_pages(size_t n) {
    assert(n > 0);  //断言判断 n > 0
    if (n > nr_free) {
        return NULL;  //要求页数大于空闲页
    }
    struct Page *page = NULL;
    list_entry_t *le = &free_list;
    while ((le = list_next(le)) != &free_list) {
        struct Page *p = le2page(le, page_link); //通过le2page宏实现从free_list指针变成page（块）指针
        if (p->property >= n) {
            page = p;
            break;
        }
    }
    if (page != NULL) {
        list_del(&(page->page_link)); //在链表中删除原来指针
        if (page->property > n) {
            struct Page *p = page + n;
            p->property = page->property - n;
            list_add(&free_list, &(p->page_link)); //如果要求数小于分给它的页的数量，就做一次切割，并修改新生成的页（块）的property数并把它加入链表
    }
        nr_free -= n;
        ClearPageProperty(page);
    }
    return page; //返回页指针
}

    image-20221116202936328

  • struct Page *p = le2page(le, page_link);
​
#define le2page(le, member)                 \
to_struct((le), struct Page, member)
​
#define offsetof(type, member)                                      \
((size_t)(&((type *)0)->member))
​
#define to_struct(ptr, type, member)                               \
((type *)((char *)(ptr) - offsetof(type, member)))

  • offsetof这个宏就是求member（就是page_link)在page中的offset

因为&type *a->member就是求member的地址，可是如果a的地址是0，那么member的地址就变成member在page中的offset（开动你聪明的小脑筋想一想）

offset =& member-&a

如果&a = 0

offset = &member

这里采用了一个利用gcc编译器技术的技巧，即先求得数据结构的成员变量在本宿主数据结构中的偏移量，然后根据成员变量的地址反过来得出属主数据结构的变量的地址。

因为我们手里只有le（它就是page_link)

于是page_link的地址减page_link的offset就得到了page的首地址，在进行地址转换，不就得到page指针了

练习1：实现 first-fit 连续物理内存分配算法

  • 到这里是不是感觉都清楚了。要修改物理内存分配算法说到底就是修改pmm_manager

而first-fit都知道

1.空闲分区由地址从小到大排序

2.找到第一个比它大的，分配给它，如果有剩余，就做一次切割

3.归还时，注意合并

  • 就是按照这几点修改pmm_manager

1.发现default_init_memmap中用了list_add(&free_list, &(base->page_link));而list_add中调用list_add_after函数，会把新加的页放在free_list后面就是倒置了（地址从大到小）

所以要改为list_add_before(&free_list, &(base->page_link));

2.在default_alloc_pages做切割时也就是 list_add(&free_list, &(p->page_link)); 这一行时，并没有新的指针放在原来的指针的后面，而是放在free_list后面

所以要改为

if (page != NULL) {
        if (page->property > n) {
            struct Page *p = page + n;
            p->property = page->property - n;
            SetPageProperty(p);  //刚开始我就是完了这件事情
            list_add_after(&(page->page_link), &(p->page_link));
    }
        list_del(&(page->page_link));
        nr_free -= n;
        ClearPageProperty(page);
    }
    return page;

3.default_free_pages中默认会在函数末尾处，将待释放的页头插入至链表的第一个节点。

list_add(&free_list, &(base->page_link));

所以我们要该把他放回到原来位置。可是我们怎么找到原来位置，毕竟原来的指针已经被删除了。

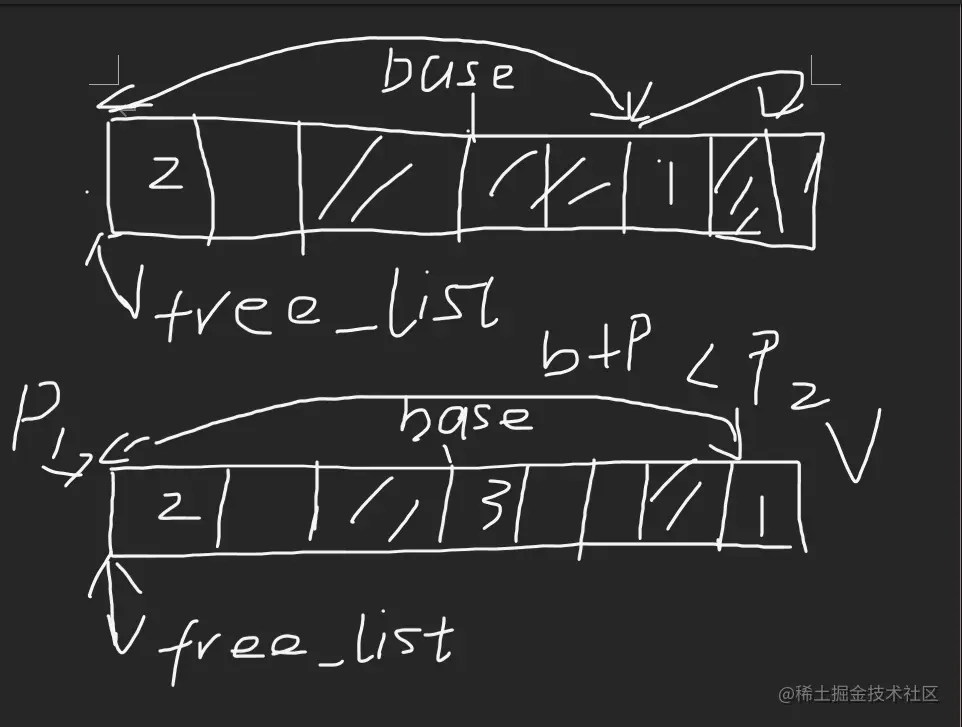

但我们可以在链表中找地址大于base + base->property的第一个指针，把它放在指针前面。（因为地址是从小到大排的）

image-20221116223313327

图是承接上文的

    le = list_next(&free_list);
    while (le != &free_list) {
        p = le2page(le, page_link);
        if (base + base->property <= p) {
            assert(base + base->property != p);
            break;
        }
        le = list_next(le);
    }
    list_add_before(le, &(base->page_link));

练习2：实现寻找虚拟地址对应的页表项

到现在为止完成了物理地址的探测，实现了对物理地址的分页，并在ucore中开启了分页，也利用pmm_manager和page数据结构实现了对物理内存的管理。并且构建了在kernel base ~ kernel base +4M到0~4M的临时映射。

接下来就是实现虚拟页和物理页帧的地址映射，就是填充页目录表和页表

其大致流程如下：

  1. 先通过alloc_page获得一个空闲物理页，用于页目录表；

  2. 调用boot_map_segment函数建立一一映射关系，具体处理过程以页为单位进行设置，

    boot_pgdir[PDX(VPT)] = PADDR(boot_pgdir) | PTE_P | PTE_W; //页目录表

boot_map_segment(boot_pgdir, KERNBASE, KMEMSIZE, 0, PTE_W); //以页为单位建立映射关系

    static void
boot_map_segment(pde_t *pgdir, uintptr_t la, size_t size, uintptr_t pa, uint32_t perm) {
    assert(PGOFF(la) == PGOFF(pa));
    size_t n = ROUNDUP(size + PGOFF(la), PGSIZE) / PGSIZE;
    la = ROUNDDOWN(la, PGSIZE);
    pa = ROUNDDOWN(pa, PGSIZE);
    for (; n > 0; n --, la += PGSIZE, pa += PGSIZE) {
        pte_t *ptep = get_pte(pgdir, la, 1);
        assert(ptep != NULL);
        *ptep = pa | PTE_P | perm;
    }
}

建立映射关系说到底就是根据la在页表中找到页表项pte，再把pa映射到该页上。get_pte(pgdir, la, 1);就是在pgdir页表（二级）上根据la找到页表项。（其实刚开始我也有点晕，后来我认为不管怎样我们只要给页就行了，因为有关页目录表是我们自己在get_pte的事情，映射还是关于虚拟页和物理页帧的映射）

有没有感觉很奇怪为什么*ptep = pa | PTE_P 就可以设置页表项。 是因为页表项 前面是地址 后面是状态位。而上面一行代码采用了bitset 就是前面是地址，后面（PTE_P)是状态位

boot_map_segment就实现了kernel的映射

get_pte的规则：

  1. 计算la1对应的 PDE 地址。
  2. 若该 PDE 不存在（PTE 所在的页表不存在）且create为 不为 0 ，创建页表并设置 PTE。
  3. 若该 PDE 不存在且create为 0 ，返回NULL。
  4. 若该 PDE 存在，直接返回 PTE 虚拟地址。
    pde_t *pte = &pgdir[PDX(la)];

    if(!(*pte &PTE_P)){
        struct Page * page;
        if(!create || (page = alloc_page())== NULL)
            return NULL;
        set_page_ref(page,1);
        uintptr_t pa = page2pa(page);
        memset(KADDR(pa),0,PGSIZE);
        *pte = pa | PTE_U | PTE_W | PTE_P;
    }
​
        return &((pte_t *)KADDR(PDE_ADDR(*pte)))[PTX(la)];

有一个要点就是pde_t 指向的pde 它同时是一个pte_t，所以它的[PTX(la)]代表着页

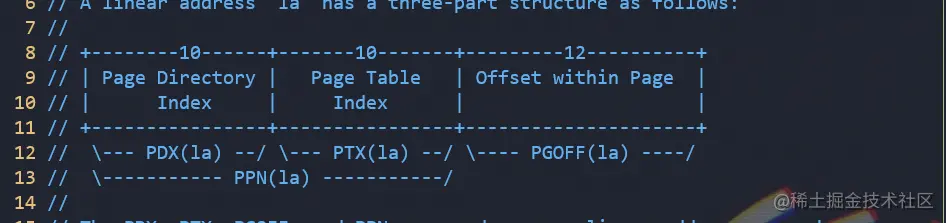

la的布局

image-20221117232918466

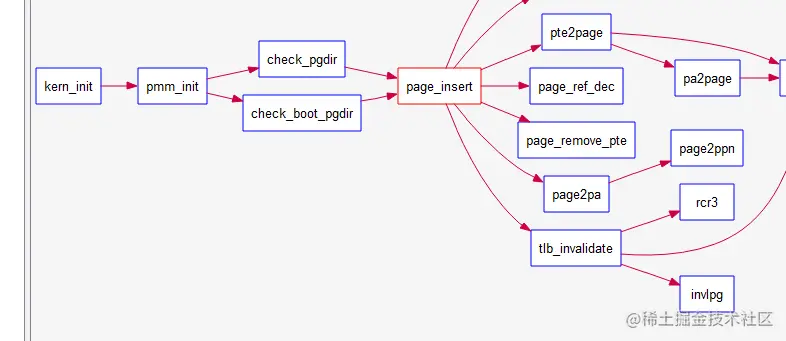

但其实就算到了现在我们也只是完成了虚拟地址和pa的映射，但是虚拟地址只有映射上了物理页才可以正常的读写，所以还要介绍两个函数page_insert函数将物理页映射在了页表上，取消映射由page_remove来做，

image-20221118165955148

image-20221118170039236

这个图是通过uderstand生成的

练习3：释放某虚地址所在的页并取消对应二级页表项的映射

其实就是完成page_remove_pte函数

1.当释放一个包含某虚地址的物理内存页时，需要让对应此物理内存页的管理数据结构Page的ref减1；

2.如何物理页空闲，就要释放物理页

3.还需把表示虚地址与物理地址对应关系的二级页表项清除。

4.刷新TLB内的数据

if(*ptep & PTE_P){
    struct Page *page = pte2page(*ptep);
    if(page_ref_dec(page) == 0)
        free_page(page);
    *ptep = 0;
    tlb_invalidate(pgdir,la);
}

自映射

当页目录与页表建立完成后，如果需要按虚拟地址的地址顺序显示整个页目录表和页表的内容，则要查找页目录表的页目录表项内容，并根据页目录表项内容找到页表的物理地址，再转换成对应的虚地址，然后访问页表的虚地址，搜索整个页表的每个页目录项。这样的过程比较繁琐，而自映射可以改善这个过程

自映射的关键就是

  • 把所有的页表（4KB * 1024个）放到连续的4MB 虚拟地址 空间中，并且要求这段空间4MB对齐，这样，就会有一张虚拟页的内容与页目录的内容完全相同。
  • 页目录表中存在一个页目录条目，该条目内含的物理地址就是页目录表本身的物理地址。

代码：

boot_pgdir[PDX(VPT)] = PADDR(boot_pgdir) | PTE_P | PTE_W;

这个图是我看到别人的博客很好借来的，如果侵删

image-20221118163137972

博客地址：

[]: kiprey.github.io/2020/08/uCo…

结果：

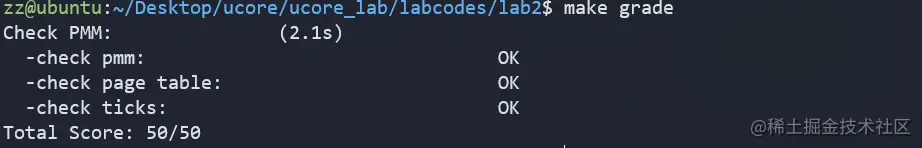

make grade：

image-20221119143245705

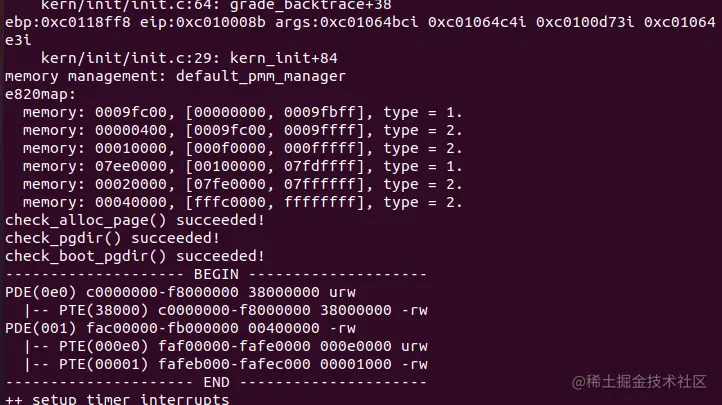

make qemu：

image-20221119143559491

至于Challenge

就是buddy system和slub算法，等我有时间再写吧，主要是想推一下进度
