实验内容：

LVS调度器作为Web服务器池的网关，LVS两块网卡，分别连接内外网，使用轮询（rr）调度算法。

实验环境：

负载调度器：内网关 ens33：192.168.37.101，外网关 ens36：12.0.0.254

Web节点服务器1：192.168.37.135

Web节点服务器2：192.168.37.134

NFS服务器：192.168.37.133

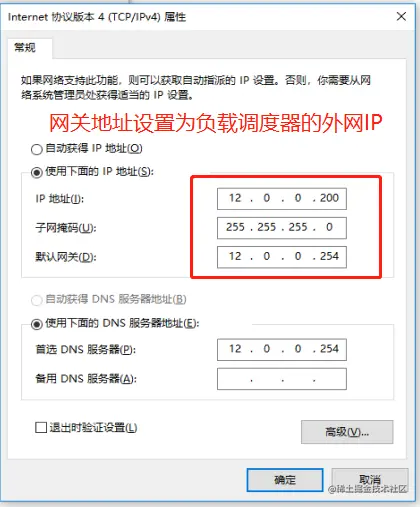

客户端：11.0.0.12

1.部署共享存储（NFS服务器：192.168.37.133）

systemctl stop firewalld.service
systemctl disable firewalld.service
setenforce 0

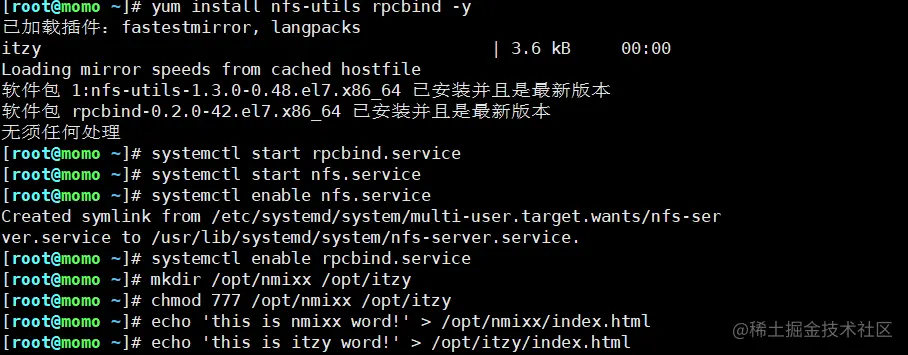

yum install nfs-utils rpcbind -y
systemctl start rpcbind.service
systemctl start nfs.service

systemctl enable nfs.service
systemctl enable rpcbind.service

mkdir /opt/nmixx /opt/itzy
chmod 777 /opt/nmixx /opt/itzy
echo 'this is nmixx word!' > /opt/nmixx/index.html
echo 'this is itzy word!' > /opt/itzy/index.html

vim /etc/exports
/usr/share *(ro,sync)
/opt/nmixx 192.168.37.0/24(rw,sync)
/opt/itzy 192.168.37.0/24(rw,sync)
exportfs -rv

2.配置节点服务器（192.168.37.135、192.168.37.134）

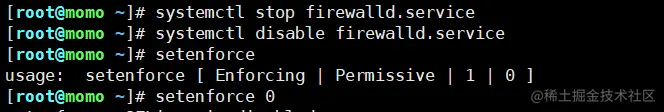

systemctl stop firewalld.service
systemctl disable firewalld.service
setenforce 0

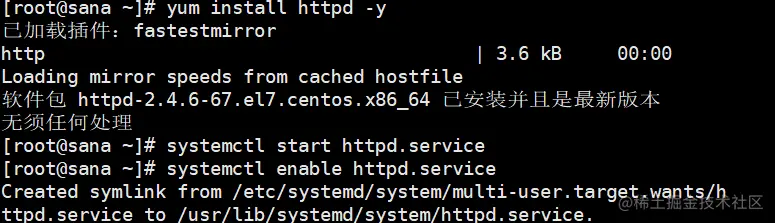

yum install httpd -y

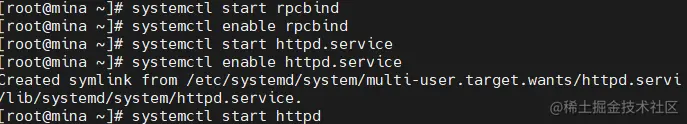

systemctl start httpd.service
systemctl enable httpd.service

yum install nfs-utils rpcbind -y
showmount -e 192.168.37.133

systemctl start rpcbind
systemctl enable rpcbind

--192.168.37.135---
mount.nfs 192.168.37.133:/opt/nmixx /var/www/html

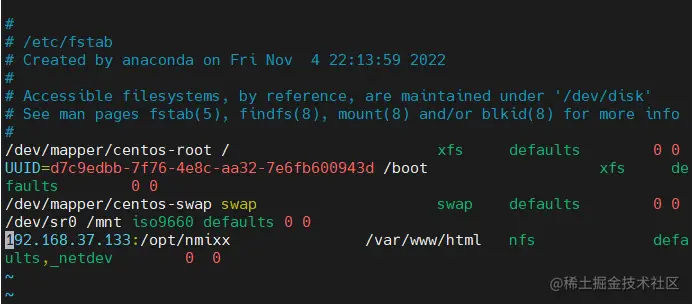

vim /etc/fstab
192.168.37.133:/opt/nmixx		/var/www/html	nfs		defaults,_netdev	0  0
mount -a

--192.168.37.134---
mount.nfs 192.168.37.133:/opt/itzy /var/www/html

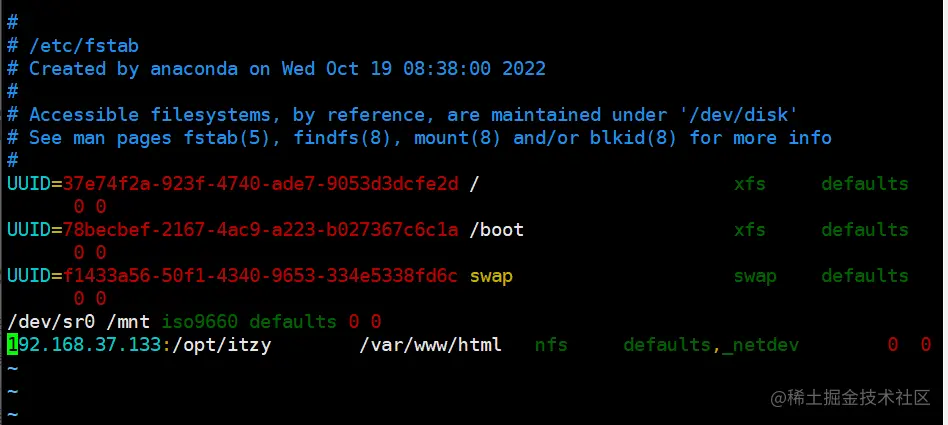

vim /etc/fstab
192.168.37.133:/opt/itzy	/var/www/html	nfs 	defaults,_netdev	0  0

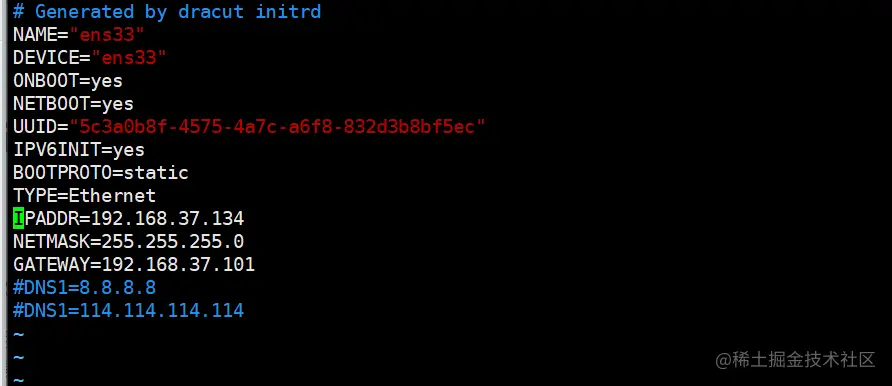

vim /etc/sysconfig/network-scripts/ifcfg-ens33
GATEWAY=192.168.72.10    //改成负载调度器的内网地址
#DNS1=8.8.8.8    //DNS要注销

3.配置负载调度器（内网关 ens33：192.168.37.101，外网关 ens36：12.0.0.254）

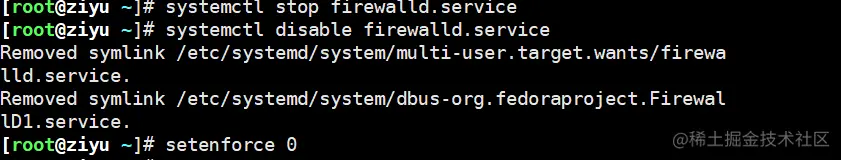

systemctl stop firewalld.service
systemctl disable firewalld.service
setenforce 0

（1）配置SNAT转发规则

配置网卡

cd /etc/sysconfig/network-scripts/
vim ifcfg-ens33    //将网卡和DNS服务器地址注释掉
#GATEWAY=192.168.37.2
#DNS1=8.8.8.8
cp ifcfg-ens33 ifcfg-ens36
vim ifcfg-ens36
IPADDR=12.0.0.254       //设置IP地址
NETMASK=255.255.255.0
#UUID
#GATEWAY=192.168.37.2
#DNS1=8.8.8.8
systemctl restart network

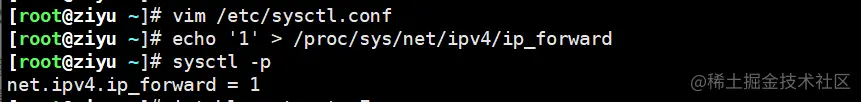

开启路由转发功能

vim /etc/sysctl.conf
net.ipv4.ip_forward = 1   //添加这一行

sysctl -p         //读取修改后的配置
net.ipv4.ip_forward = 1

配置SNAT策略（如果内网想主动连接外网的话，需要配置SNAT策略）

[root@ziyu ~]# iptables -t nat -F
[root@ziyu ~]# iptables -t nat -A POSTROUTING -s 192.168.37.0/24 -o ens36 -j SNAT --to-source 12.0.0.254
[root@ziyu ~]# iptables -nL POSTROUTING -t nat

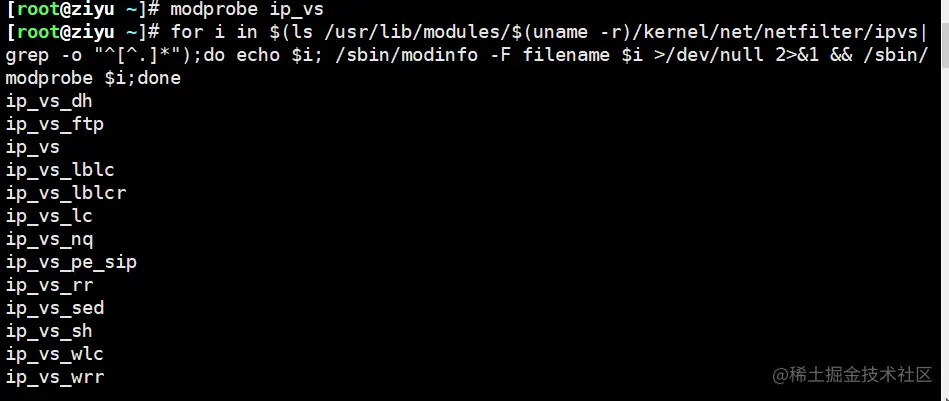

加载LVS内核模块，加载LVS所有调度算法

[root@ziyu ~]# modprobe ip_vs
[root@ziyu ~]# for i in $(ls /usr/lib/modules/$(uname -r)/kernel/net/netfilter/ipvs|grep -o "^[^.]*");do echo $i; /sbin/modinfo -F filename $i >/dev/null 2>&1 && /sbin/modprobe $i;done
ip_vs_dh
ip_vs_ftp
ip_vs
ip_vs_lblc
ip_vs_lblcr
ip_vs_lc
ip_vs_nq
ip_vs_pe_sip
ip_vs_rr
ip_vs_sed
ip_vs_sh
ip_vs_wlc
ip_vs_wrr

ipvsadm管理工具，开启服务

[root@ziyu ~]# ipvsadm-save > /etc/sysconfig/ipvsadm
[root@ziyu ~]# systemctl start ipvsadm.service

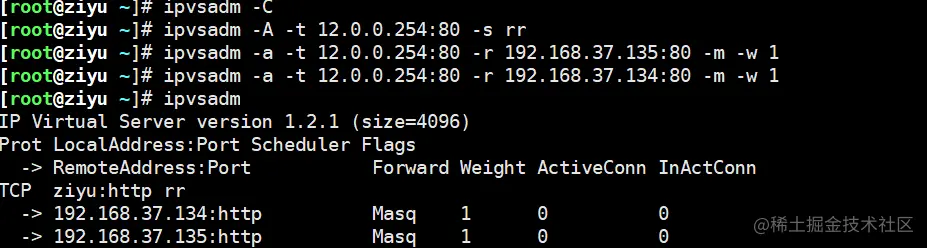

[root@ziyu ~]# ipvsadm -C   //清空原有规则
[root@ziyu ~]# ipvsadm -A -t 12.0.0.254:80 -s rr
[root@ziyu ~]# ipvsadm -a -t 12.0.0.254:80 -r 192.168.37.135:80 -m -w 1
[root@ziyu ~]# ipvsadm -a -t 12.0.0.254:80 -r 192.168.37.134:80 -m -w 1
[root@ziyu ~]# ipvsadm
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn
TCP  ziyu:http rr
  -> 192.168.37.134:http          Masq    1      0          0
  -> 192.168.37.135:http          Masq    1      0          0
[root@ziyu ~]# ipvsadm-save > /etc/sysconfig/ipvsadm   //保存配置
