Lucene源码系列（二十）：正排索引文件构建

背景

Lucene中根据term字典和倒排可以快速查找到相关文档的id，那怎么获取文档中的字段内容呢，这就是我们今天要讲的正排数据。

Lucene中对于某个文档的各个字段，可以通过配置来控制是否要存储进正排索引文件中，只有存储到正排索引文件中，查询的时候，有需要才能返回相应的字段。

如果理解了之前介绍过的词向量的索引文件构建，可以发现其实正排索引文件和词向量索引文件构建非常类似。

最终生成的正排索引文件有3个：

• fdt：按chunk存储doc的开启了store的字段
• fdx：chunk的索引文件，记录的是每个chunk的起始docID，以及每个chunk的起始位置，方便根据docID快速定位到chunk。
• fdm：正排索引文件的元信息，用来读取正排索引文件使用的。

前置知识

• 在对字段数据的存储时，对不同的数据类型，有不同的压缩算法，详见《单值编码压缩算法》。
• 构建chunk索引文件的时候会用到工具类FieldsIndexWriter，具体我们已经在《词向量索引文件构建》中详细介绍过了。

索引文件格式

fdm

fdm是正排索引文件的元信息，用来读取的时候使用。

字段详解

Header

文件头部信息，主要是包括：

• 文件头魔数（同一lucene版本所有文件相同）
• 该文件使用的codec名称：Lucene90FieldsIndexMeta
• codec版本
• segment id（也是Segment_N文件中的N）
• segment后缀名（一般为空）

ChunkSize

用来判断是否满足一个chunk的一种条件，如果chunk的大小超过了ChunkSize的限制，则可以构建一个chunk

NumDocs

doc总数

BlockShift

DirectMonotonicWriter需要的参数，DirectMonotonicWriter压缩存储会生成多个block，BlockShift决定了block的大小。

TotalChunks + 1

chunk总数 + 1，在生成fdx索引文件中ChunkStartDocIDs和ChunkOffsets两个字段时，使用DirectMonotonicWriter写入的值的总数。

fdxDocStartFP

fdx索引文件中ChunkStartDocIDs的起始位置

DocBlockMetas

fdx索引文件中ChunkStartDocIDs使用DirectMonotonicWriter编码存储，会生成多个block，这些block的元信息。

tvxOffsetStartFP

fdx中ChunkOffsets的起始位置

OffsetBlockMetas

fdx索引文件中ChunkOffsets使用DirectMonotonicWriter编码存储，会生成多个block，这些block的元信息。

SPEndPoint

fdx文件的结束位置，后面是fdx的footer信息。

MaxPointer

fdt文件的结束位置，后面fdt的footer信息。

NumChunks

chunk总数

NumDirtyChunks

dirtyChunk总数

NumDirtyDocs

dirtyChunk中的doc总数

Footer

文件尾，主要包括

• 文件尾魔数（同一个lucene版本所有文件一样）
• 0
• 校验码

fdt

fdt中按chunk存储各个doc所有的字段数据。

字段详解

Header

文件头部信息，主要是包括：

• 文件头魔数（同一lucene版本所有文件相同）

• 该文件使用的codec名称

  根据压缩模式的不同有两种：

  • Lucene90StoredFieldsFastData
  • Lucene90StoredFieldsHighData

• codec版本

• segment id（也是Segment_N文件中的N）

• segment后缀名（一般为空）

chunk

• DocBase：Chunk中Doc的起始编号，Chunk中所有doc的真实编号需要加上这个DocBase
• NumDocsCode：是NumDocs和IsDirty，IsSlice的int组合体
  • NumDocs：chunk中的doc总数
  • IsDirty：chunk是否是dirtyChunk
  • IsSlice：chunk是否被分成多个slice
• DocNumFields：chunk中每个文档的字段个数。
• DocDataLengths：chunk中每个doc占用的存储空间大小。
• Doc：doc中每个store字段的信息
  • Field：store的字段
    • FieldNumAndTypeCode：FieldNumber和type的long组合体
      • FieldNumber：字段的编号
      • type：字段的类型
    • FieldValue：根据不同的数值类型，有不同的存储方式
      • 二进制/string：先存length，再存数据
      • byte/short/int：zint存储
      • long：tlong存储
      • float：zfloat存储
      • double：zdouble存储

Footer

文件尾，主要包括

• 文件尾魔数（同一个lucene版本所有文件一样）
• 0
• 校验码

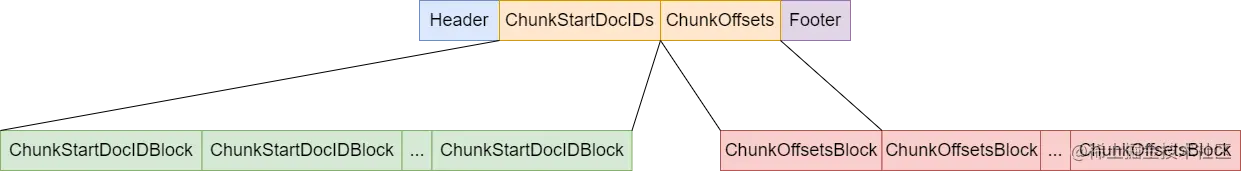

fdx

fdt中所有chunk的索引信息，可以快速根据docID定位到chunk的位置。

字段详解

Header

文件头部信息，主要是包括：

• 文件头魔数（同一lucene版本所有文件相同）
• 该文件使用的codec名称：Lucene90FieldsIndexIdx
• codec版本
• segment id（也是Segment_N文件中的N）
• segment后缀名（一般为空）

ChunkStartDocIDs

所有chunk的起始docID，使用DirectMonotonicWriter编码存储，会生成多个block。

ChunkOffsets

所有chunk在fdt索引文件中的起始位置，使用DirectMonotonicWriter编码存储，会生成多个block。

Footer

文件尾，主要包括

• 文件尾魔数（同一个lucene版本所有文件一样）
• 0
• 校验码

构建源码

本文源码解析基于lucene-core-9.1.0。

• StoredFieldsConsumer负责调度正排索引文件的构建主要有：启动一个doc的处理，处理doc中的field，结束一个doc的处理，结束正排索引的构建。
• Lucene90CompressingStoredFieldsWriter负责持久化生成正排索引文件

构建涉及到的StoredFieldsConsumer和Lucene90CompressingStoredFieldsWriter逻辑其实非常简单，下面我们一起来看下。

StoredFieldsConsumer

class StoredFieldsConsumer {
  final Codec codec;
  // 索引文件的目录
  final Directory directory;
  final SegmentInfo info;
  // 实现类是  Lucene90CompressingStoredFieldsWriter，负责正排索引文件的持久化
  StoredFieldsWriter writer;
  Accountable accountable = Accountable.NULL_ACCOUNTABLE;
  // 前一个处理的docID
  private int lastDoc;

  StoredFieldsConsumer(Codec codec, Directory directory, SegmentInfo info) {
    this.codec = codec;
    this.directory = directory;
    this.info = info;
    this.lastDoc = -1;
  }

  // 创建 Lucene90CompressingStoredFieldsWriter
  protected void initStoredFieldsWriter() throws IOException {
    if (writer == null) {
      this.writer = codec.storedFieldsFormat().fieldsWriter(directory, info, IOContext.DEFAULT);
      accountable = writer;
    }
  }

  // 开始处理一个doc
  void startDocument(int docID) throws IOException {
    assert lastDoc < docID;
    initStoredFieldsWriter();
    while (++lastDoc < docID) { // 确保doc是连续的
      writer.startDocument();
      writer.finishDocument();
    }
    //  Lucene90CompressingStoredFieldsWriter中开始处理doc
    writer.startDocument();
  }

  // 每个需要构建的正排字段都会被处理
  void writeField(FieldInfo info, IndexableField field) throws IOException {
    writer.writeField(info, field);
  }

  // 结束doc的处理
  void finishDocument() throws IOException {
    writer.finishDocument();
  }

  // 结束正排的构建
  void finish(int maxDoc) throws IOException {
    while (lastDoc < maxDoc - 1) {
      startDocument(lastDoc);
      finishDocument();
      ++lastDoc;
    }
  }

  // 持久化正排索引文件
  void flush(SegmentWriteState state, Sorter.DocMap sortMap) throws IOException {
    try {
      writer.finish(state.segmentInfo.maxDoc());
    } finally {
      IOUtils.close(writer);
    }
  }

  void abort() {
    IOUtils.closeWhileHandlingException(writer);
  }
}

Lucene90CompressingStoredFieldsWriter

成员变量

  // 数据文件
  public static final String FIELDS_EXTENSION = "fdt";
  // 索引文件
  public static final String INDEX_EXTENSION = "fdx";
  // 元信息文件
  public static final String META_EXTENSION = "fdm";
  /** Codec name for the index. */
  public static final String INDEX_CODEC_NAME = "Lucene90FieldsIndex";

  // 不同数据类型编码
  static final int STRING = 0x00;
  static final int BYTE_ARR = 0x01;
  static final int NUMERIC_INT = 0x02;
  static final int NUMERIC_FLOAT = 0x03;
  static final int NUMERIC_LONG = 0x04;
  static final int NUMERIC_DOUBLE = 0x05;
  // 数据类型编码的bit数量
  static final int TYPE_BITS = PackedInts.bitsRequired(NUMERIC_DOUBLE);
  // 提取类型的掩码
  static final int TYPE_MASK = (int) PackedInts.maxValue(TYPE_BITS);

  static final int VERSION_START = 1;
  static final int VERSION_CURRENT = VERSION_START;
  static final int META_VERSION_START = 0;

  private final String segment;
  // 索引生成工具
  private FieldsIndexWriter indexWriter;
  private IndexOutput metaStream, fieldsStream;

  private Compressor compressor;
  private final CompressionMode compressionMode;
  // chunk的大小
  private final int chunkSize;
  // 每个chunk最多可以存储多少个doc
  private final int maxDocsPerChunk;

  // 缓存所有的字段的值
  private final ByteBuffersDataOutput bufferedDocs;
  // 下标是当前chunk中的docID的偏移量，值是对应doc的字段个数
  private int[] numStoredFields;
  // 下标是当前chunk中的docID的偏移量，值是对应doc的所有需要store的数据在bufferedDocs中的结束位置
  private int[] endOffsets;
  // chunk中的起始docID
  private int docBase;
  // chunk中的doc个数
  private int numBufferedDocs;
  // chunk总数
  private long numChunks;
  // dirtyChunk总数，未满足生成chunk的条件时，强制生成的chunk是dirtyChunk
  private long numDirtyChunks;
  // dirtyDoc总数，dirtyChunk中的doc是dirtyDoc
  private long numDirtyDocs;

  // 在处理一个doc的时候，统计已经处理的field个数
  private int numStoredFieldsInDoc;

核心方法

开始处理一个doc

当前实现中是空操作。

  @Override
  public void startDocument() throws IOException {}

处理一个field

处理一个field，就是读取field的值，根据值的类型按对应的值的存储方式存入bufferedDocs缓存中。

  public void writeField(FieldInfo info, IndexableField field) throws IOException {

    ++numStoredFieldsInDoc;

    int bits = 0;
    final BytesRef bytes;
    final String string;

    Number number = field.numericValue();
    if (number != null) { // 如果是数值类型
      if (number instanceof Byte || number instanceof Short || number instanceof Integer) {
        // byte，short，int都标记为int
        bits = NUMERIC_INT;
      } else if (number instanceof Long) {
        // long
        bits = NUMERIC_LONG;
      } else if (number instanceof Float) {
        // float
        bits = NUMERIC_FLOAT;
      } else if (number instanceof Double) {
        // double
        bits = NUMERIC_DOUBLE;
      } else {
        throw new IllegalArgumentException("cannot store numeric type " + number.getClass());
      }
      string = null;
      bytes = null;
    } else {
      bytes = field.binaryValue();
      if (bytes != null) { // 是二进制
        bits = BYTE_ARR;
        string = null;
      } else { // 是字符串
        bits = STRING;
        string = field.stringValue();
        if (string == null) {
          throw new IllegalArgumentException(
              "field "
                  + field.name()
                  + " is stored but does not have binaryValue, stringValue nor numericValue");
        }
      }
    }
    // 字段的编号和类型组合体
    final long infoAndBits = (((long) info.number) << TYPE_BITS) | bits;
    bufferedDocs.writeVLong(infoAndBits);

    if (bytes != null) {
      bufferedDocs.writeVInt(bytes.length);
      bufferedDocs.writeBytes(bytes.bytes, bytes.offset, bytes.length);
    } else if (string != null) {
      bufferedDocs.writeString(string);
    } else {
      if (number instanceof Byte || number instanceof Short || number instanceof Integer) {
        bufferedDocs.writeZInt(number.intValue());
      } else if (number instanceof Long) {
        writeTLong(bufferedDocs, number.longValue());
      } else if (number instanceof Float) {
        writeZFloat(bufferedDocs, number.floatValue());
      } else if (number instanceof Double) {
        writeZDouble(bufferedDocs, number.doubleValue());
      } else {
        throw new AssertionError("Cannot get here");
      }
    }
  }

结束处理一个doc

结束doc的处理，需要做4件事：

• 如果numBufferedDocs空间不足了，需要扩容
• 记录doc对应的field个数
• 记录doc数据在bufferedDocs中的结束位置
• 判断如果满足一个chunk的生成，则生成chunk

  public void finishDocument() throws IOException {
    if (numBufferedDocs == this.numStoredFields.length) {
      final int newLength = ArrayUtil.oversize(numBufferedDocs + 1, 4);
      this.numStoredFields = ArrayUtil.growExact(this.numStoredFields, newLength);
      endOffsets = ArrayUtil.growExact(endOffsets, newLength);
    }
    // 记录doc对应的field个数
    this.numStoredFields[numBufferedDocs] = numStoredFieldsInDoc;
    numStoredFieldsInDoc = 0;
    // 记录当前doc在bufferedDocs中的结束位置
    endOffsets[numBufferedDocs] = Math.toIntExact(bufferedDocs.size());
    ++numBufferedDocs;
    if (triggerFlush()) {
      flush(false);
    }
  }

生成一个chunk

生成一个chunk的条件：

• bufferDocs缓存超出了chunkSize
• chunk中收集的doc数量超出了maxDocsPerChunk
• 强制生成

  // 生成一个chunk的条件
  // 1.bufferDocs缓存超出了chunkSize
  // 2.chunk中收集的doc数量超出了maxDocsPerChunk
  private boolean triggerFlush() {
    return bufferedDocs.size() >= chunkSize || numBufferedDocs >= maxDocsPerChunk;
  }

  private void flush(boolean force) throws IOException {
    // chunk数+1
    numChunks++;
    if (force) { // 如果是强制构建chunk，可能是不满足chunk条件的，这种chunk被定义为dirtyChunk
      numDirtyChunks++;
      numDirtyDocs += numBufferedDocs;
    }
    // 生成chunk的索引
    indexWriter.writeIndex(numBufferedDocs, fieldsStream.getFilePointer());

    // 把各个doc在bufferedDocs中的endOffsets转成length
    final int[] lengths = endOffsets;
    for (int i = numBufferedDocs - 1; i > 0; --i) {
      lengths[i] = endOffsets[i] - endOffsets[i - 1];
    }
    // 如果当前chunk的大小超出了2倍chunkSize，则需要分片
    final boolean sliced = bufferedDocs.size() >= 2 * chunkSize;
    final boolean dirtyChunk = force;
    writeHeader(docBase, numBufferedDocs, numStoredFields, lengths, sliced, dirtyChunk);

    // 下面是压缩处理
    byte[] content = bufferedDocs.toArrayCopy();
    bufferedDocs.reset();

    if (sliced) {
      // big chunk, slice it
      for (int compressed = 0; compressed < content.length; compressed += chunkSize) {
        compressor.compress(
            content, compressed, Math.min(chunkSize, content.length - compressed), fieldsStream);
      }
    } else {
      compressor.compress(content, 0, content.length, fieldsStream);
    }

    // 更新下一个chunk的起始docID
    docBase += numBufferedDocs;
    // 重置doc数统计
    numBufferedDocs = 0;
    bufferedDocs.reset();
  }

  private static void saveInts(int[] values, int length, DataOutput out) throws IOException {
    if (length == 1) {
      out.writeVInt(values[0]);
    } else {
      StoredFieldsInts.writeInts(values, 0, length, out);
    }
  }

  private void writeHeader(
      int docBase,
      int numBufferedDocs,
      int[] numStoredFields,
      int[] lengths,
      boolean sliced,
      boolean dirtyChunk)
      throws IOException {
    final int slicedBit = sliced ? 1 : 0;
    final int dirtyBit = dirtyChunk ? 2 : 0;
    // save docBase and numBufferedDocs
    fieldsStream.writeVInt(docBase);
    fieldsStream.writeVInt((numBufferedDocs << 2) | dirtyBit | slicedBit);

    // save numStoredFields
    saveInts(numStoredFields, numBufferedDocs, fieldsStream);

    // save lengths
    saveInts(lengths, numBufferedDocs, fieldsStream);
  }

结束构建

结束构建的时候最重要的就是生成fdx索引文件。

  public void finish(int numDocs) throws IOException {
    if (numBufferedDocs > 0) { // 如果还有未处理的doc，强制生成一个chunk
      flush(true);
    } else {
      assert bufferedDocs.size() == 0;
    }
    if (docBase != numDocs) {
      throw new RuntimeException(
          "Wrote " + docBase + " docs, finish called with numDocs=" + numDocs);
    }
    // 构建fdx文件
    indexWriter.finish(numDocs, fieldsStream.getFilePointer(), metaStream);
    // 记录一些元信息
    metaStream.writeVLong(numChunks);
    metaStream.writeVLong(numDirtyChunks);
    metaStream.writeVLong(numDirtyDocs);
    CodecUtil.writeFooter(metaStream);
    CodecUtil.writeFooter(fieldsStream);
    assert bufferedDocs.size() == 0;
  }
}
