一.简介

1.架构设计

xxl-job是一个开源的分布式定时任务框架，其调度中心和执行器是相互分离，分开部署的，两者通过HTTP协议进行通信。其架构如下图所示：

本文使用版本是2.3.1版本

2.核心概念

调度中心：
负责管理调度信息，按照调度配置发出调度请求，自身不承担业务代码。调度系统与任务解耦，提高了系统可用性和稳定性，同时调度系统性能不再受限于任务模块；
支持可视化、简单且动态的管理调度信息，包括任务新建，更新，删除，GLUE开发和任务报警等，所有上述操作都会实时生效，同时支持监控调度结果以及执行日志，支持执行器Failover，支持创建执行器等功能。
执行模块（执行器）：
负责接收调度请求并执行任务逻辑。任务模块专注于任务的执行等操作，开发和维护更加简单和高效；接收“调度中心”的执行请求、终止请求和日志请求等。

3.相关表结构

xxl-job将任务信息以及日志信息持久化到数据表中，这个就保证了可以动态的添加删除任务。

xxl_job_lock：任务调度锁表，在线程查询任务信息时会调用上锁。
xxl_job_group：执行器信息表，维护任务执行器信息；
xxl_job_info：调度扩展信息表：用于保存XXL-JOB调度任务的扩展信息，如任务分组、任务名、机器地址、执行器、执行入参和报警邮件等等；
xxl_job_log：调度日志表：用于保存XXL-JOB任务调度的历史信息，如调度结果、执行结果、调度入参、调度机器和执行器等等；
xxl_job_log_report：调度日志报表：用户存储XXL-JOB任务调度日志的报表，调度中心报表功能页面会用到；
xxl_job_logglue：任务GLUE日志：用于保存GLUE更新历史，用于支持GLUE的版本回溯功能；
xxl_job_registry：执行器注册表，维护在线的执行器和调度中心机器地址信息；
xxl_job_user：系统用户表；

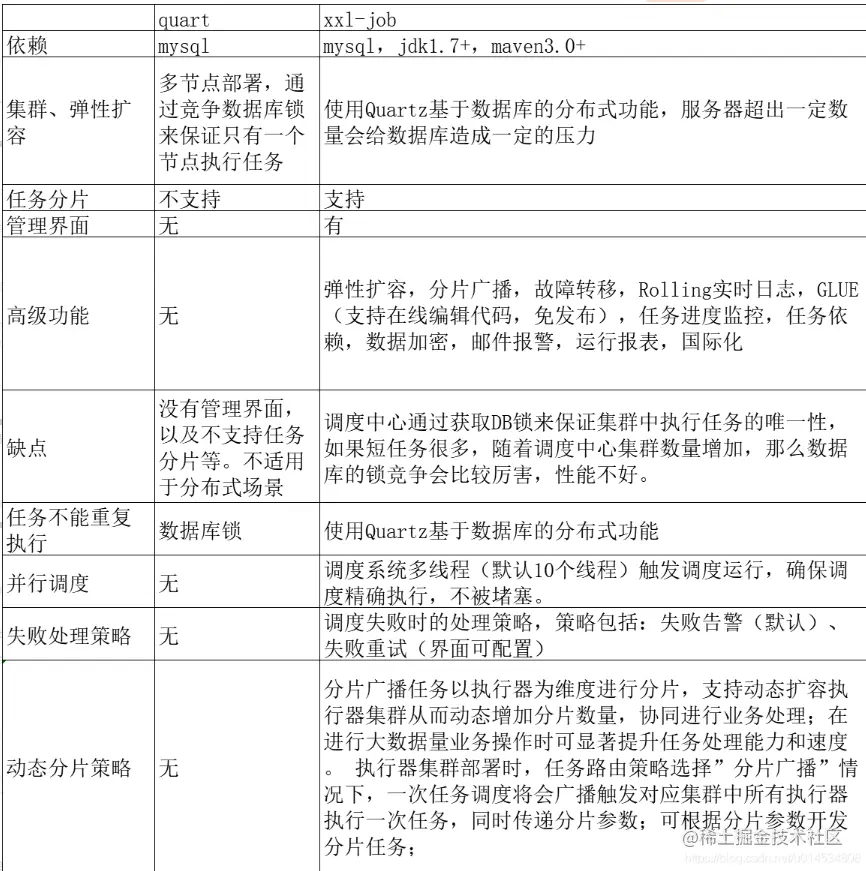

4. xxl-job与quartz的异同

xxl-job的核心类如下图所示：

类名	作用
XxlJobAdminConfig	调度中心的总配置类，负责创建XxlJobScheduler实例
XxlJobScheduler	负责创建各种线程，包括任务注册主线程，调度容器的主线程，以及调度参数的配置线程池JobTriggerPoolHelper
JobScheduleHelper	调度容器，创建一个守护线程查询所有下次执行时间在当前时间5秒内的定时任务，并按条件执行
JobTriggerPoolHelper	创建操作XxlJobTrigger的线程池，并添加trigger
XxlJobTrigger	表示一个调度参数的配置，会查询具体的定时任务信息XxlJobInfo
XxlJob	定义执行器的注解
JobThread	调用IJobHandler的executer执行任务，并回调调度中心
IJobHandler	抽象的执行器接口，定义了要执行的具体内容，同样的也是一个execute方法
EmbedServer	内嵌的Server，默认端口是9999
ExecutorBiz	其中的run方法用于调用执行器，有两个是实现类ExecutorBizImpl以及ExecutorBizClient 。

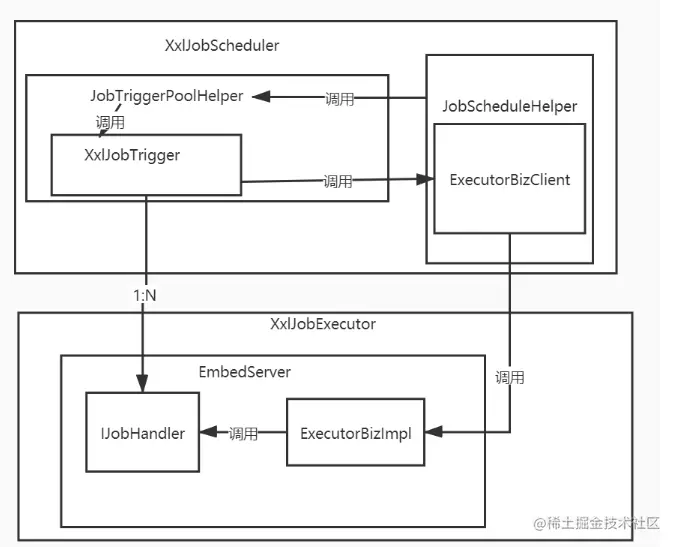

核心类调用关系如下如

二.使用

1.项目构成

将xxljob的源码下载后,可以看到三个项目

admin 是xxljob的控制台,可以配置执行器,定时任务,dashboard查看等功能
core 是业务方也要引入的jar包,内置通过netty于admin进行通信
samples 项目是测试项目,包含传统spring项目如何引入xxljob和springboot如何引入

2.案例演示

2-1.启动admin

启动时注意admin下的配置文件application.properties中

// 业务方引入后,要配置相同的token,作为权限的校验
xxl.job.accessToken=default_token

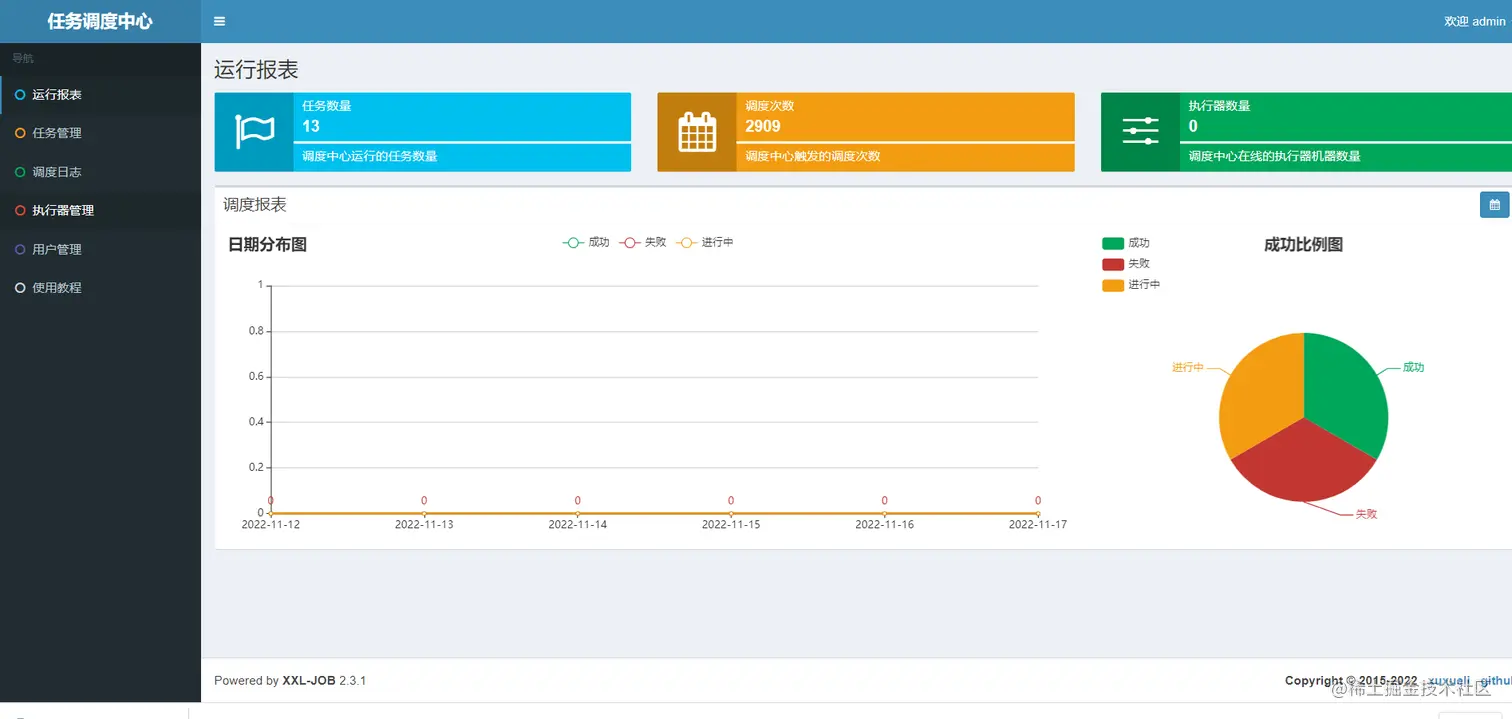

启动admin后,可以看到控制台

2.启动业务接入方 xxl-job-executr-sample-springboot

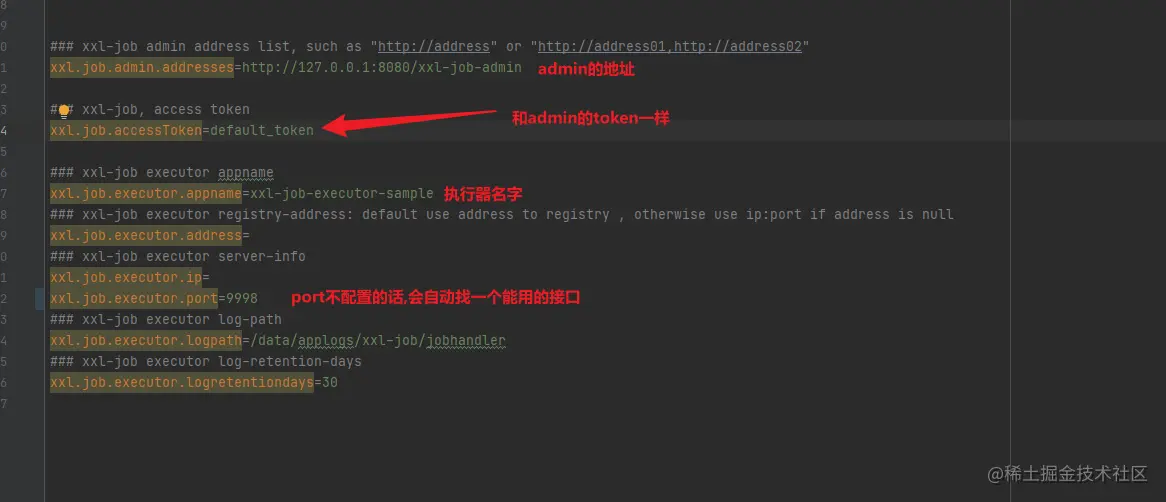

启动后的配置文件

3.admin控制台,进行配置

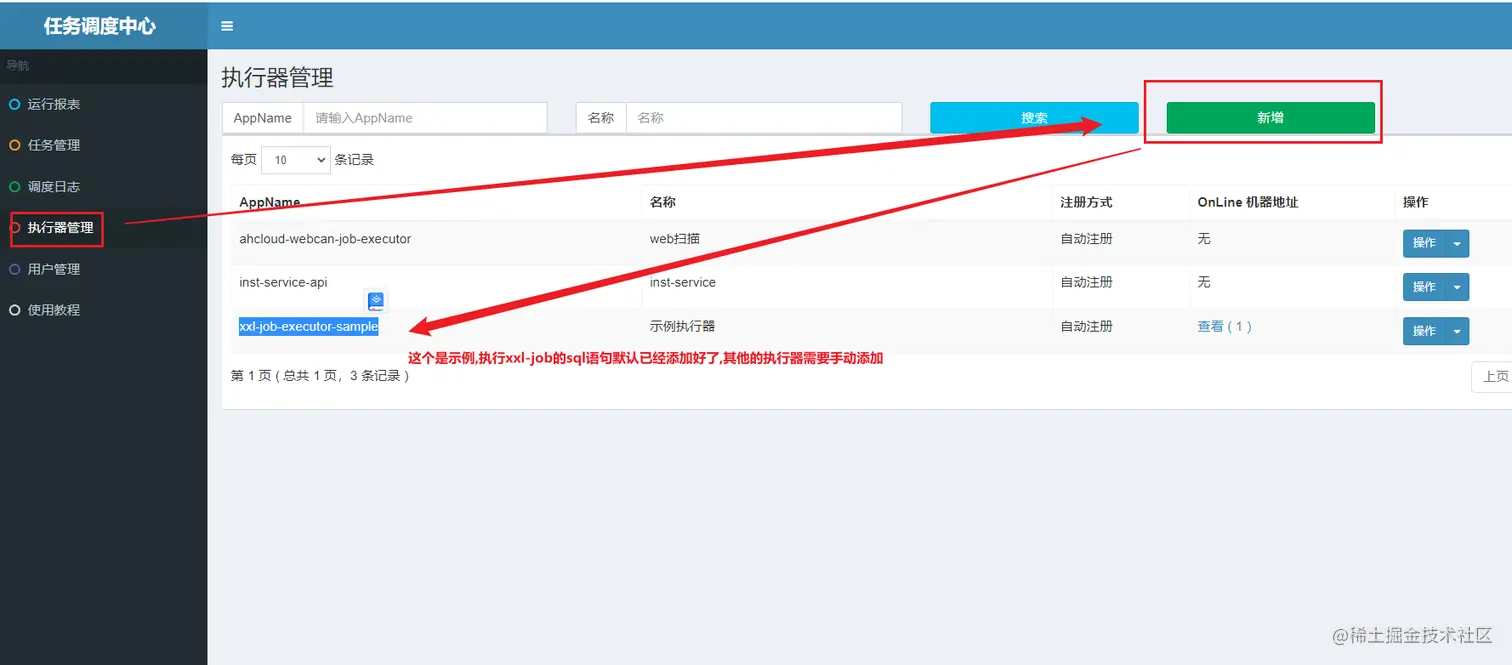

3-1. 手动创建执行器

xxl-admin的执行器,需要手动去创建,程序不会创建,可以在控制台的"执行器管器"中进行创建

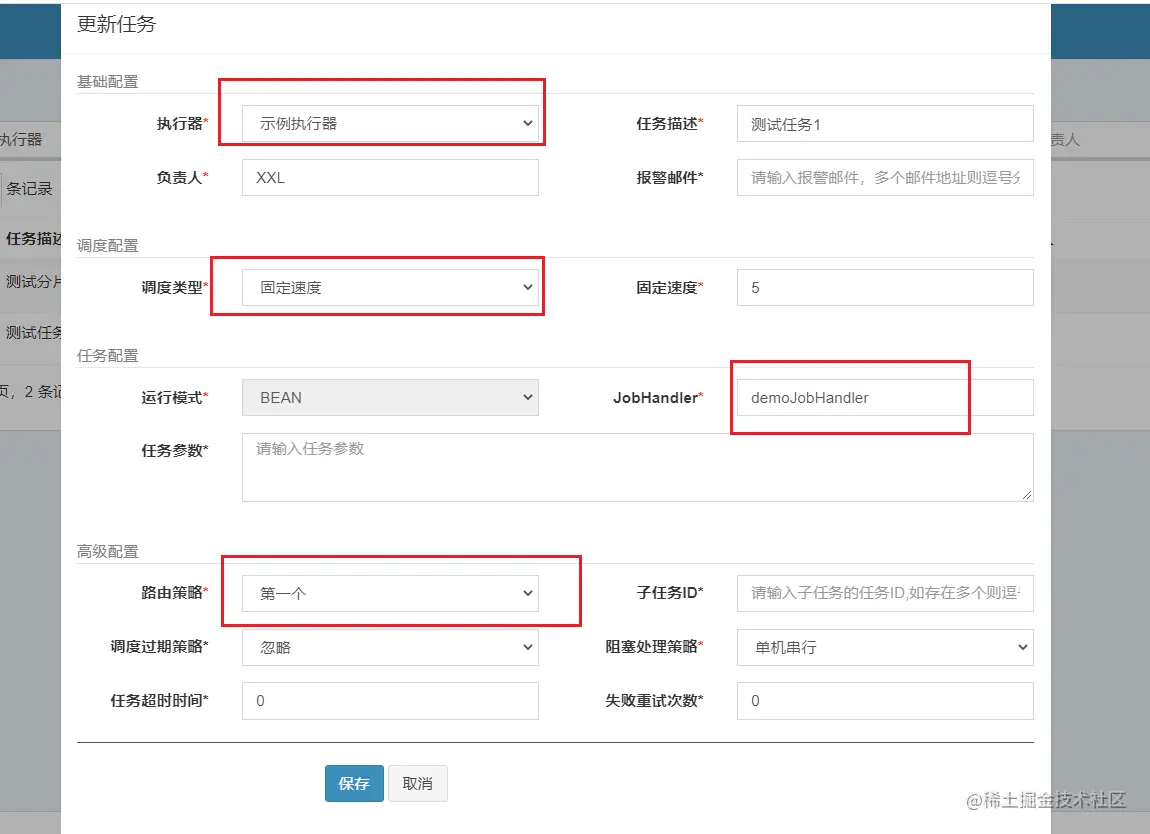

3-2 创建定时任务

选择执行器,调度类型,jobHandler,路由策略后,就创建好了定时任务然后点击"启动",该任务就被启动类到了我们配置的时间间隔后,就会调用我们都代码

@XxlJob("demoJobHandler")
public void demoJobHandler() throws Exception {
    XxlJobHelper.log("XXL-JOB, Hello World.");

    for (int i = 0; i < 5; i++) {
        XxlJobHelper.log("beat at:" + i);
        TimeUnit.SECONDS.sleep(2);
    }
    // default success
}
