redo log 和 bin log之间的关系

想不到一个好的ID
89 阅读5分钟

redo log

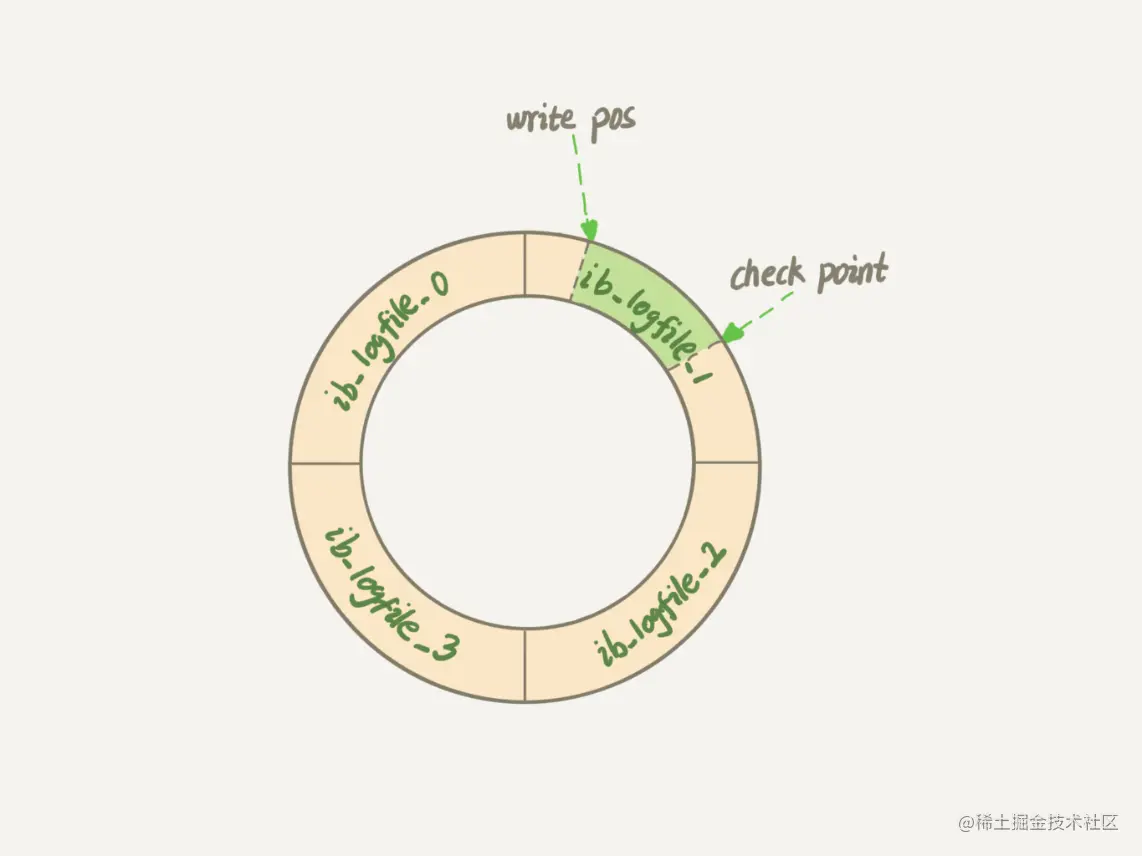

redolog的大小是固定的，在mysql中可以通过修改配置参数innodb_log_files_in_group和innodb_log_file_size配置日志文件数量和每个日志文件大小，redolog采用循环写的方式记录，当写到结尾时，会回到开头循环写日志。如下图

  • write pos 是当前记录的位置，一边写一边后移，写到第 3 号文件末尾后就回到 0 号文件开头
  • checkpoint 是当前要擦除的位置，也是往后推移并且循环的，擦除记录前要把记录更新到数据文件。
  • write pos 和 checkpoint 之间的是没有存放数据的本分，可以用来记录新的操作。如果 write pos 追上 checkpoint，表示buffer满了，这时候不能再执行新的更新，得停下来clean一些记录，把 checkpoint 推进一下。

有了 redo log，InnoDB 就可以保证即使数据库发生异常重启，之前提交的记录都不会丢失。

binlog

redo log 是 InnoDB 引擎特有的日志，而 Server 层也有自己的日志，称为 binlog（归档日志）。

  • 适用于主从复制和数据恢复

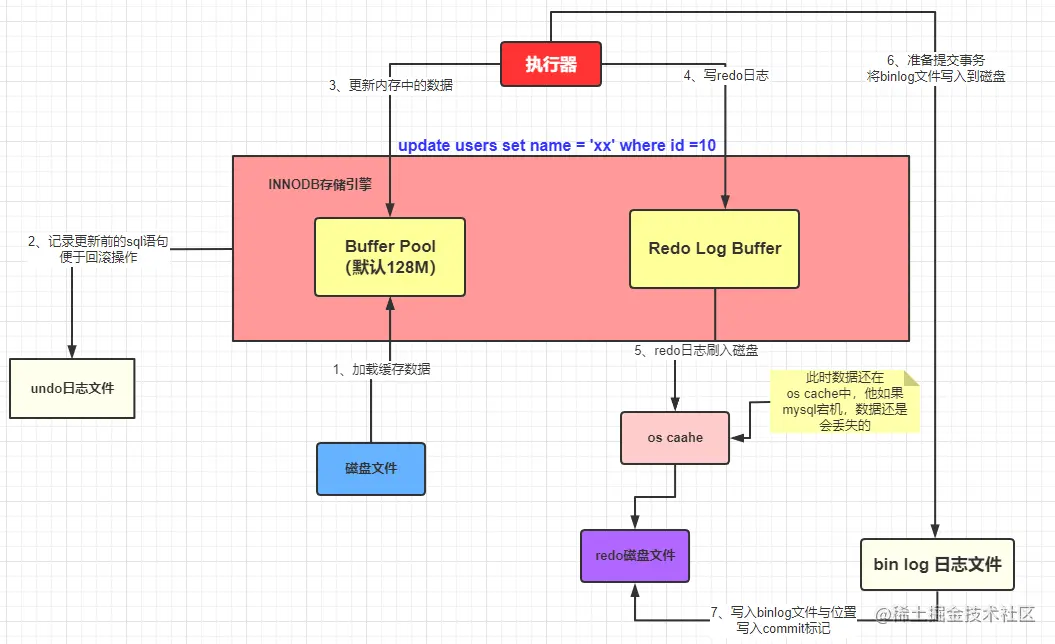

其实 MySQL 在提交事务的时候，不仅仅会将 redo log buffer 中的数据写入到redo log 文件中，同时也会将本次修改的数据记录到 bin log文件中，同时会将本次修改的bin log文件名和修改的内容在bin log中的位置记录到redo log中，最后还会在redo log中写入 commit标记 ，这样就表示本次事务被成功的提交了。

redolog 与 binlog之间的关系

mysql> update T set c=c+1 where ID=2;

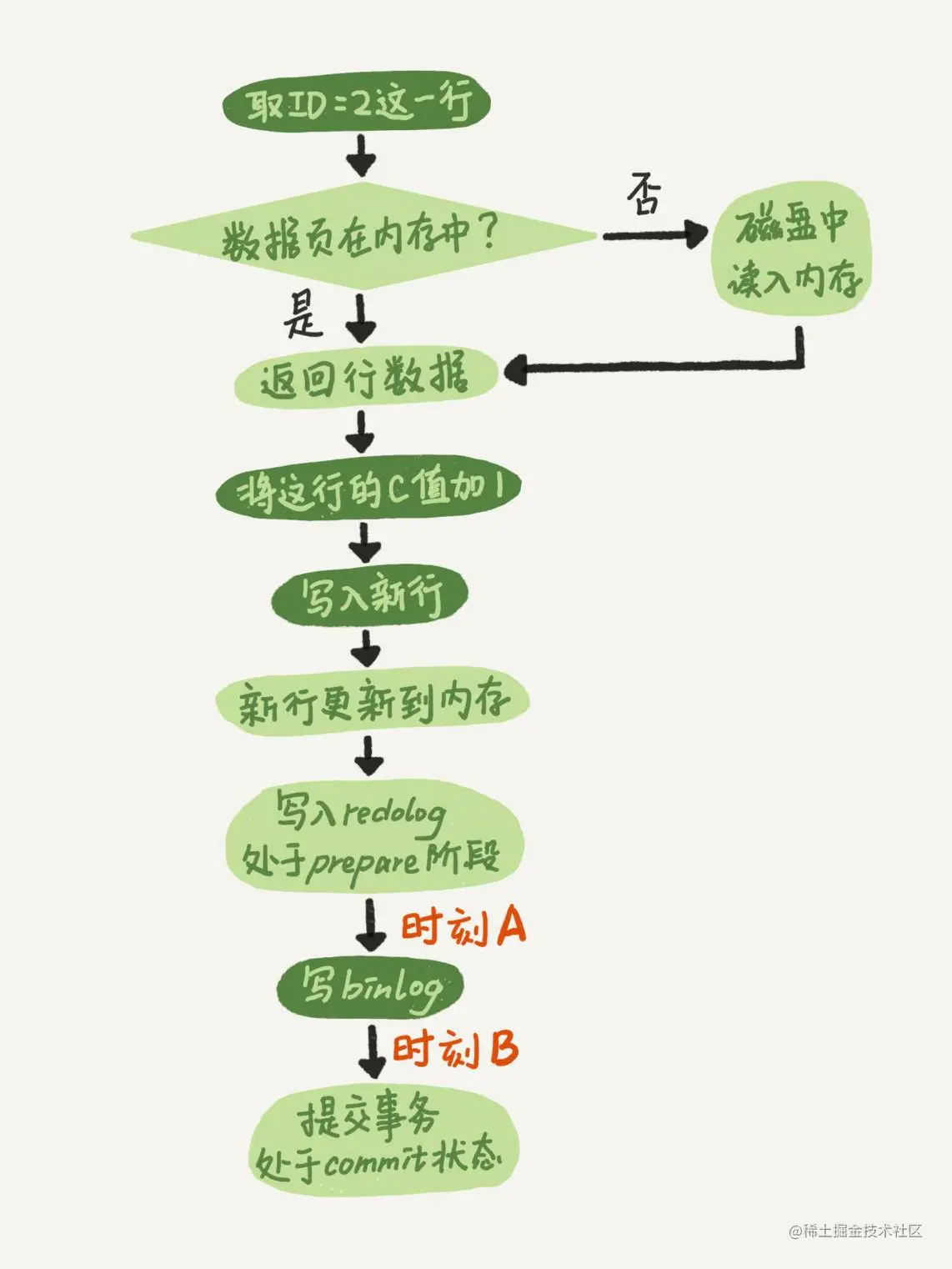

update 语句的执行流程图，图中浅色框表示是在 InnoDB 内部执行的，深色框表示是在执行器中执行的

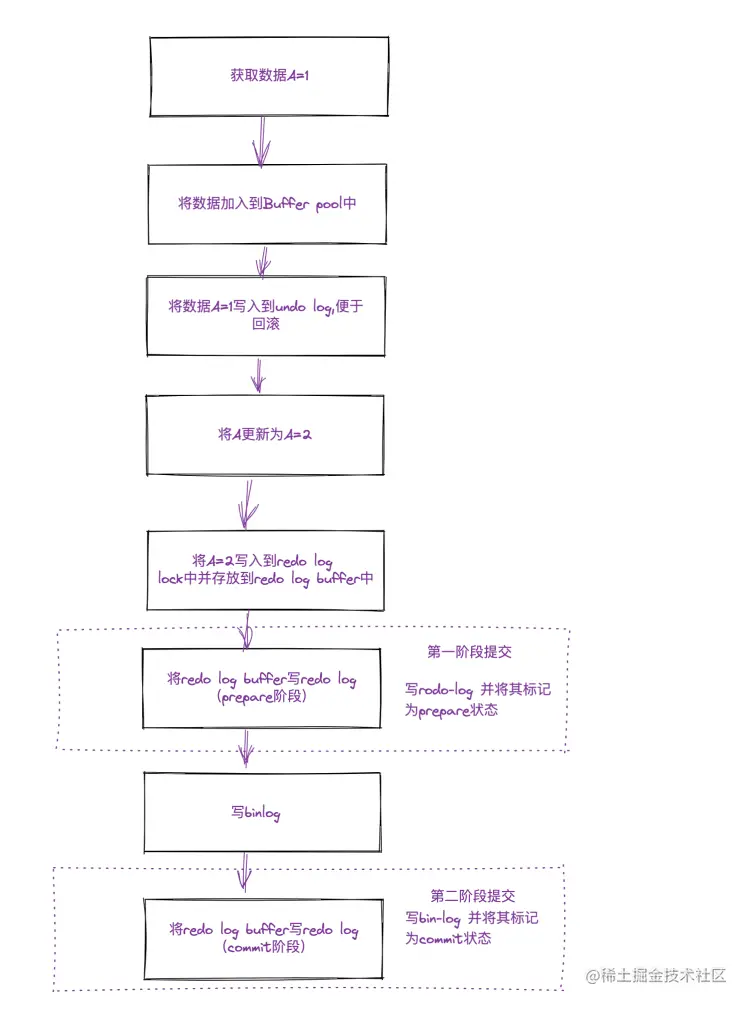

将 redo log 的写入拆成了两个步骤：prepare 和 commit，这就是"两阶段提交"。

两阶段提交


为什么用两阶段写日志？

你有没有想过这样一件事，binlog默认都是不开启的状态！

也就是说，如果你根本不需要binlog带给你的特性（比如数据备份恢复、搭建MySQL主从集群），那你根本就用不着让MySQL写binlog，也用不着什么两阶段提交。

只用一个redolog就够了。无论你的数据库如何crash，redolog中记录的内容总能让你MySQL内存中的数据恢复成crash之前的状态。

所以说，两阶段提交的主要用意是：为了保证redolog和binlog数据的安全一致性。只有在这两个日志文件逻辑上高度一致了。你才能放心的使用redolog帮你将数据库中的状态恢复成crash之前的状态，使用binlog实现数据备份、恢复、以及主从复制。而两阶段提交的机制可以保证这两个日志文件的逻辑是高度一致的。没有错误、没有冲突

在两阶段提交的不同时刻，MySQL 异常重启会出现什么现象。

  • 如果在图中时刻 A 的地方，也就是写入 redo log 处于 prepare 阶段之后、写 binlog 之前，发生了崩溃（crash），由于此时 binlog 还没写，redo log 也还没提交，所以崩溃恢复的时候，这个事务会回滚。

  • 如果在时刻 B，也就是 binlog 写完，redo log 还没 commit 前发生 crash，那崩溃恢复的时候 MySQL 会怎么处理？我们先来看一下崩溃恢复时的判断规则。

    • 如果 redo log 里面的事务是完整的，也就是已经有了 commit 标识，则直接提交；
    • 如果 redo log 里面的事务只有完整的 prepare，则判断对应的事务 binlog 是否存在并完整：
      • 如果是，则提交事务；
      • 否则，回滚事务

MySQL 怎么知道 binlog 是完整的?

一个事务的 binlog 是有完整格式的：

  • statement 格式的 binlog，最后会有 COMMIT；
  • row 格式的 binlog，最后会有一个 XID event。

另外，在 MySQL 5.6.2 版本以后，还引入了 binlog-checksum 参数，用来验证 binlog 内容的正确性。对于 binlog 日志由于磁盘原因，可能会在日志中间出错的情况，MySQL 可以通过校验 checksum 的结果来发现。所以，MySQL 还是有办法验证事务 binlog 的完整性的。

redo log 和 binlog 是怎么关联起来的?

它们有一个共同的数据字段，叫 XID。崩溃恢复的时候，会按顺序扫描 redo log：

  • 如果碰到既有 prepare、又有 commit 的 redo log，就直接提交；
  • 如果碰到只有 parepare、而没有 commit 的 redo log，就拿着 XID 去 binlog 找对应的事务。

处于 prepare 阶段的 redo log 加上完整 binlog，重启就能恢复，MySQL 为什么要这么设计?

其实，这个问题还是跟我们在反证法中说到的数据与备份的一致性有关。在时刻 B，也就是 binlog 写完以后 MySQL 发生崩溃，这时候 binlog 已经写入了，之后就会被从库（或者用这个 binlog 恢复出来的库）使用。

所以，在主库上也要提交这个事务。采用这个策略，主库和备库的数据就保证了一致性。

正常运行中的实例，数据写入后的最终落盘，是从 redo log 更新过来的还是从 buffer pool 更新过来的呢？

实际上，redo log 并没有记录数据页的完整数据，所以它并没有能力自己去更新磁盘数据页，也就不存在“数据最终落盘，是由 redo log 更新过去”的情况。

  1. 如果是正常运行的实例的话，数据页被修改以后，跟磁盘的数据页不一致，称为脏页。最终数据落盘，就是把内存中的数据页写盘。这个过程，甚至与 redo log 毫无关系。
  2. 在崩溃恢复场景中，InnoDB 如果判断到一个数据页可能在崩溃恢复的时候丢失了更新，就会将它读到内存，然后让 redo log 更新内存内容。更新完成后，内存页变成脏页，就回到了第一种情况的状态。
