nginc+tomcat负载均衡、动静分离

夏威夷果陆胖胖
117 阅读4分钟

nginc+tomcat负载均衡、动静分离

实验环境

  • Nginx 服务器：192.168.42.13:80
  • Tomcat服务器1：192.168.42.14:80
  • Tomcat服务器2：192.168.42.15:8080 192.168.42.15:8081

思路

  1. 部署Nginx 负载均衡器

  2. 部署2台Tomcat 应用服务器

  3. 动静分离配置

    1.Tomcat1 server 配置

    2.Tomcat2 server 配置

    3.Nginx server 配置

  4. 测试

1.部署Nginx 负载均衡器

首先关闭防火墙等

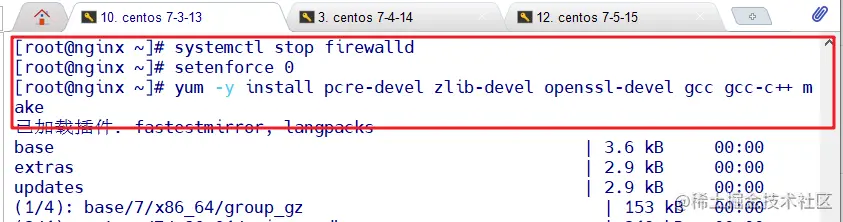

systemctl stop firewalld
setenforce 0

yum -y install pcre-devel zlib-devel openssl-devel gcc gcc-c++ make
#安装需要用到的依赖包和编译软件

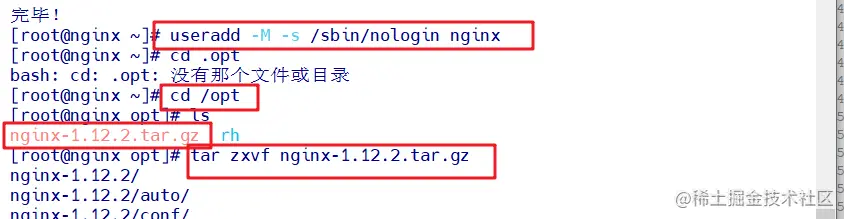

useradd -M -s /sbin/nologin nginx
#创建一个nginx用户，不创建家目录和不允许登陆系统

将nginx的压缩包下载到/opt目录
cd /opt
#切换目录
tar zxvf nginx-1.12.0.tar.gz
#解压到/opt目录下

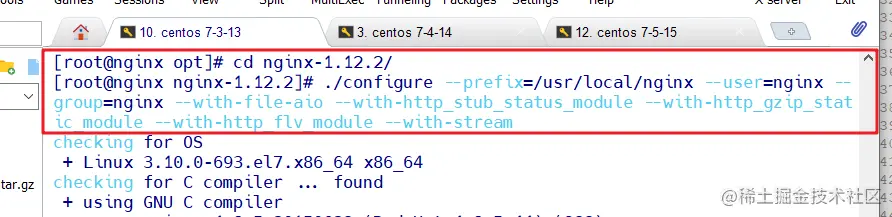

cd nginx-1.12.0/
#切换目录到nginx-1.12.0

./configure \
#检测环境是否成功
--prefix=/usr/local/nginx \
--user=nginx \
--group=nginx \
--with-file-aio \
#启用文件修改支持
--with-http_stub_status_module \
#启用状态统计
--with-http_gzip_static_module \
#启用 gzip静态压缩
--with-http_flv_module \
#启用 flv模块，提供对 flv 视频的伪流支持
--with-http_ssl_module
#启用 SSL模块，提供SSL加密功能
--with-stream
#启用 stream模块，提供4层调度

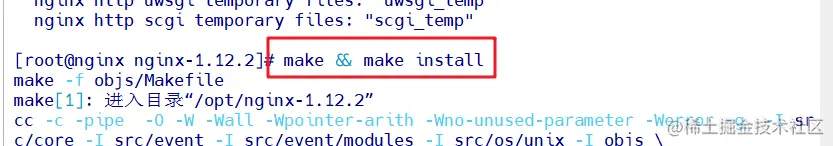

make && make install
#编译并且安装
ln -s /usr/local/nginx/sbin/nginx /usr/local/sbin/
#建立软连接，让系统知道nginx名令在哪里

vim /lib/systemd/system/nginx.service
#编辑nginx.service文件，加入下面内容；将nginx服务家进入，让nginx可以使用systemctl。
[Unit]
Description=nginx
After=network.target
[Service]
Type=forking
PIDFile=/usr/local/nginx/logs/nginx.pid
ExecStart=/usr/local/nginx/sbin/nginx
ExecrReload=/bin/kill -s HUP $MAINPID
ExecrStop=/bin/kill -s QUIT $MAINPID
PrivateTmp=true
[Install]
WantedBy=multi-user.target

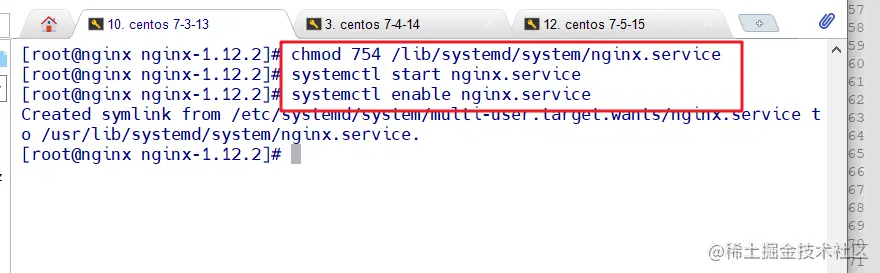

chmod 754 /lib/systemd/system/nginx.service
#给权限
systemctl start nginx.service
#重启nginx服务
systemctl enable nginx.service
#设置开机自启nginx








2.部署2台Tomcat 应用服务器

Tomcat1和Tomcat2

安装JDK

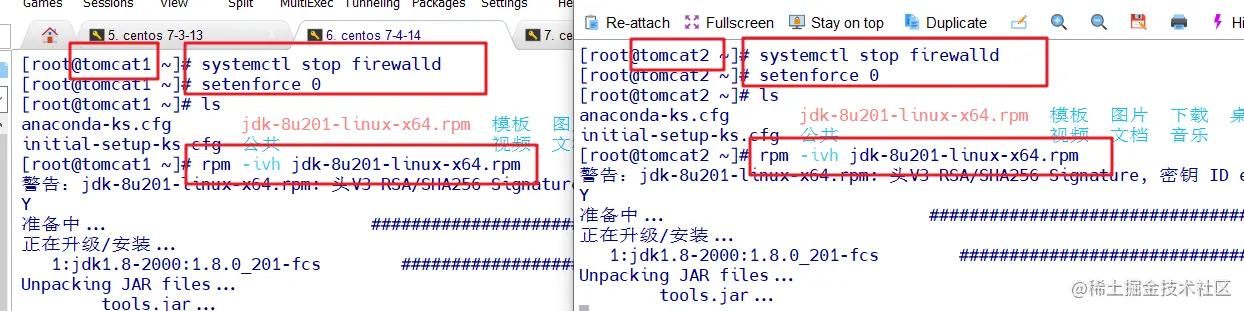

systemctl stop firewalld
setenforce 0
#当然先关闭防火墙

下载所需的安装包
rpm -ivh jdk-8u201-linux-x64.rpm
#安装JDK

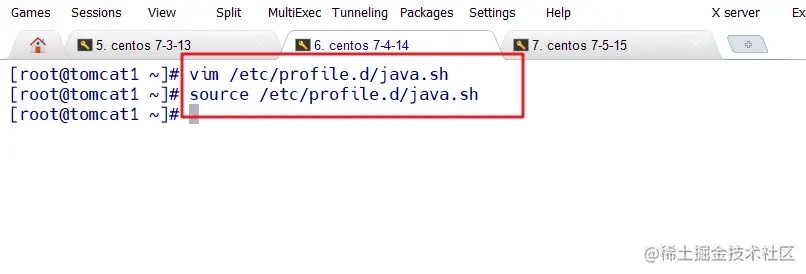

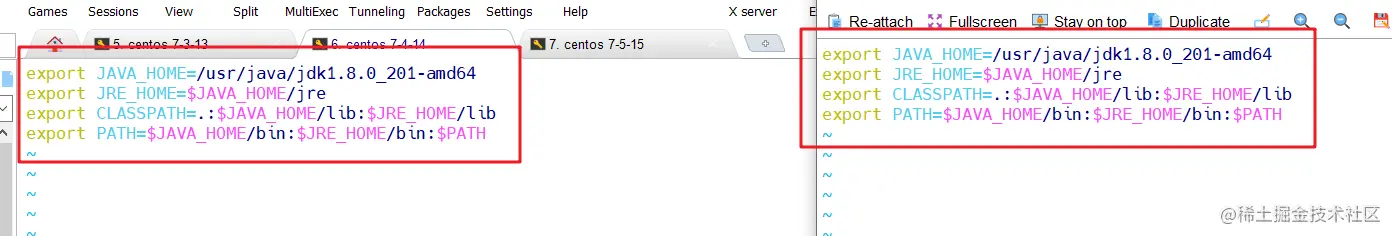

vim /etc/profile/java.sh
#编辑环境变量
export JAVA_HOME=/usr/java/jdk1.8.0_201-amd64
export JRE_HOME=$JAVA_HOME/jre
export CLASSPATH=.:$JAVA_HOME/lib:$JRE_HOME/lib
export PATH=$JAVA_HOME/bin:$JRE_HOME/bin:$PATH

source /etc/profile.d/java.sh
#刷新环境变量文件




安装Tomcat
下载需要的Tomcat安装包
tar zxvf tar zvxf apache-tomcat-9.0.16.tar.gz -C /opt
#解压Tomcat安装包到opt目录

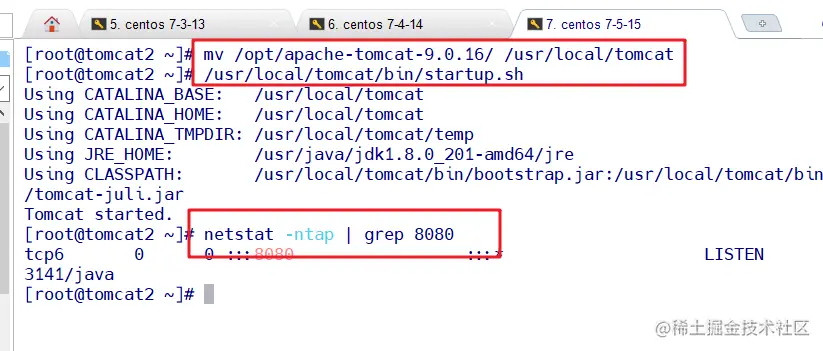

mv apache-tomcat-9.0.16 /usr/local/tomcat
#移动解压完的Tomcat
/usr/local/tomcat/bin/startup.sh
#开启Tomcat服务
/usr/local/tomcat/bin/shutdown.sh
#关闭Tomcat服务

关闭尝试之后一定要打开Tomcat服务

netstat -ntap | grep 8080
#查看8080端口


3. 动静分离配置

Tomcat1 server配置

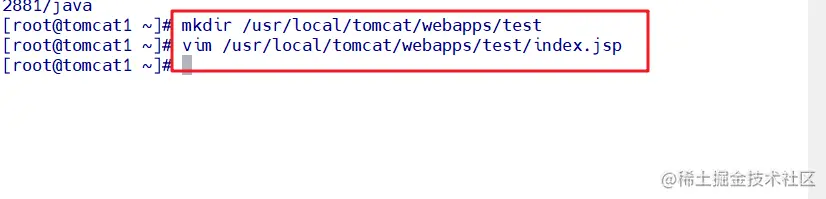

mkdir /usr/local/tomcat/webapps/test
#创建一个

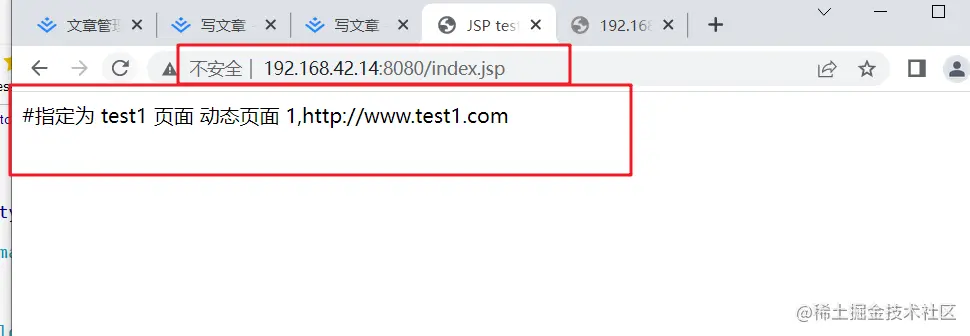

vim /usr/local/tomcat/webapps/test/index.jsp
#编辑一个jsp文件，将下面的内容加进去

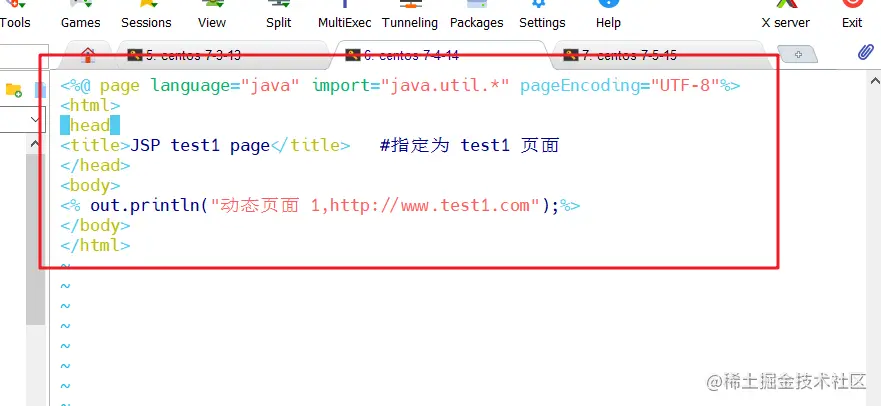

<%@ page language="java" import="java.util.*" pageEncoding="UTF-8"%>
<html>
<head>
<title>JSP test1 page</title>   #指定为 test1 页面
</head>
<body>
<% out.println("动态页面 1,http://www.test1.com");%>
</body>
</html>

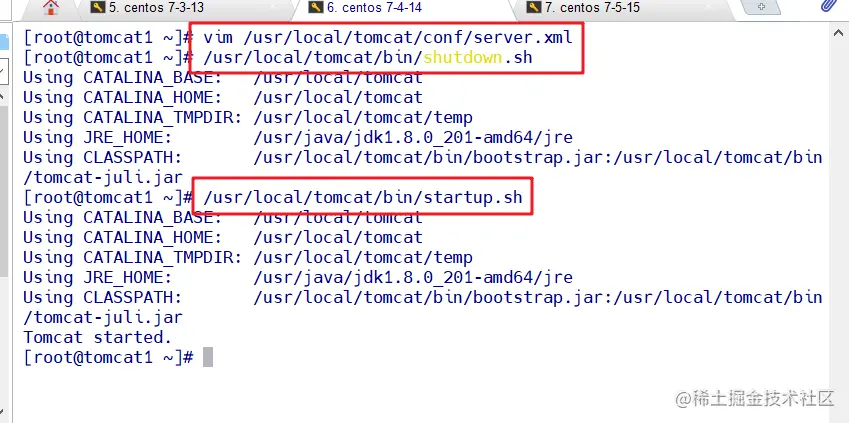

vim /usr/local/tomcat/conf/server.xml
#由于主机名 name 配置都为 localhost，需要删除前面的 HOST 配置
<Host name="localhost" appBase="webapps" unpackWARs="true" autoDeploy="true" xmlValidation="false" xmlNamespaceAware="false">
	<Context docBase="/usr/local/tomcat/webapps/test" path="" reloadable="true">
	</Context>
</Host>
#重启一下服务
/usr/local/tomcat/bin/shutdown.sh
#关闭服务
/usr/local/tomcat/bin/startup.sh
#开启服务

image.png image.png



Tomcat2 server配置

Tomcat2安装好Tomcat服务后需要配置环境变量

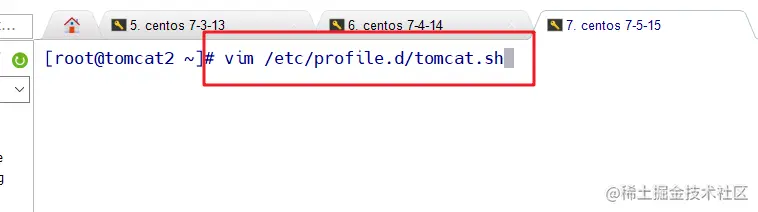

vim /etc/profile.d/tomcat.sh
#tomcat1
export CATALINA_HOME1=/usr/local/tomcat1
export CATALINA_BASE1=/usr/local/tomcat1
export TOMCAT_HOME1=/usr/local/tomcat1

#tomcat2
export CATALINA_HOME2=/usr/local/tomcat2
export CATALINA_BASE2=/usr/local/tomcat2
export TOMCAT_HOME2=/usr/local/tomcat2



修改各tomcat实例中的startup.sh和shutdown.sh文件，添加tomcat环境变量
tomcat1:
vim /usr/local/tomcat1/bin/startup.sh
# -----------------------------------------------------------------------------
# Start Script for the CATALINA Server
# -----------------------------------------------------------------------------
#这行下面添加环境变量

##添加以下内容
export CATALINA_BASE=$CATALINA_BASE1
export CATALINA_HOME=$CATALINA_HOME1
export TOMCAT_HOME=$TOMCAT_HOME1

vim /usr/local/tomcat1/bin/shutdown.sh
# -----------------------------------------------------------------------------
# Stop script for the CATALINA Server
# -----------------------------------------------------------------------------
#这行下面添加环境变量
export CATALINA_BASE=$CATALINA_BASE1
export CATALINA_HOME=$CATALINA_HOME1
export TOMCAT_HOME=$TOMCAT_HOME1

tomcat2:

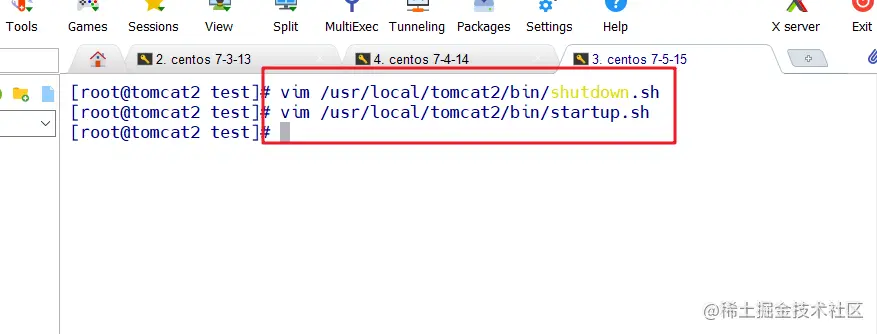

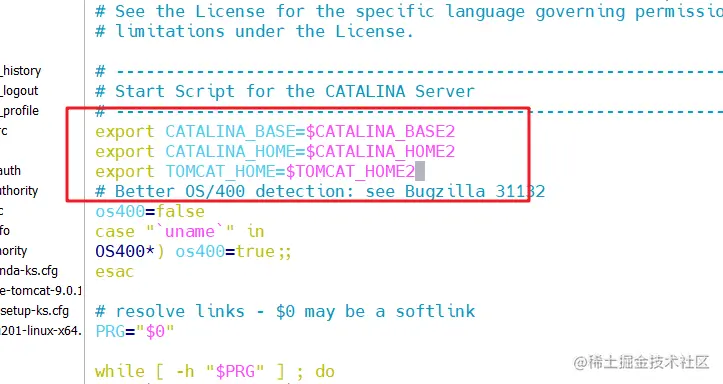

vim /usr/local/tomcat2/bin/startup.sh
# -----------------------------------------------------------------------------
#这行下面添加环境变量
# Start Script for the CATALINA Server
# -----------------------------------------------------------------------------
export CATALINA_BASE=$CATALINA_BASE2
export CATALINA_HOME=$CATALINA_HOME2
export TOMCAT_HOME=$TOMCAT_HOME2

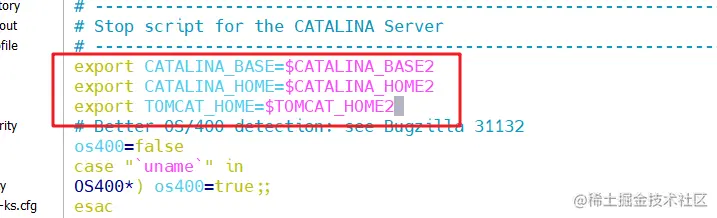

vim /usr/local/tomcat2/bin/shutdown.sh
# -----------------------------------------------------------------------------
# Stop script for the CATALINA Server
# -----------------------------------------------------------------------------
#这行下面添加环境变量
export CATALINA_BASE=$CATALINA_BASE2
export CATALINA_HOME=$CATALINA_HOME2
export TOMCAT_HOME=$TOMCAT_HOME2

image.png image.png


image.png image.png


编辑Tomcat2里面的Tomcat1
cp -a /usr/local/tomcat/ /usr/local/tomcat1/
#将Tomcat配置文件复制并且改名字为Tomcat1

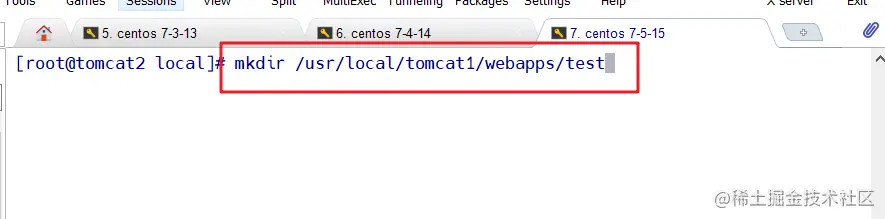

mkdir /usr/local/tomcat1/webapps/test
#创建一个test文件

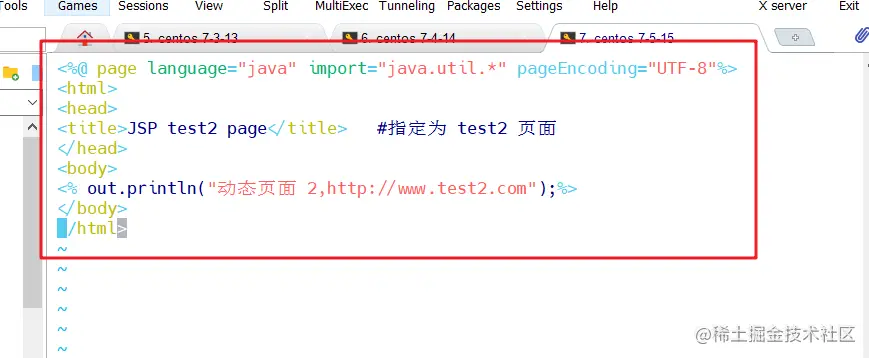

vim /usr/local/tomcat1/webapps/test/index.jsp
#编辑一个index.jsp文件，加入以下内容
<%@ page language="java" import="java.util.*" pageEncoding="UTF-8"%>
<html>
<head>
<title>JSP test2 page</title>   #指定为 test2 页面
</head>
<body>
<% out.println("动态页面 2,http://www.test2.com");%>
</body>
</html>

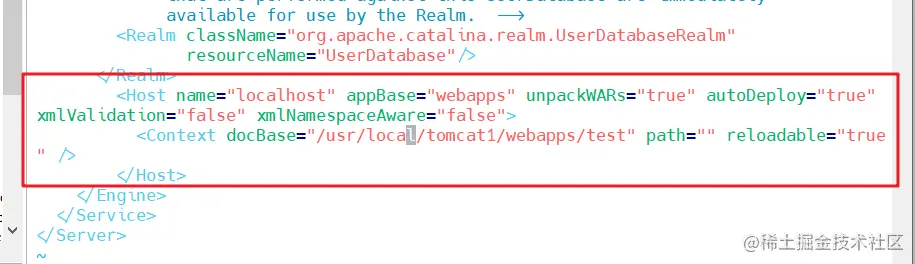

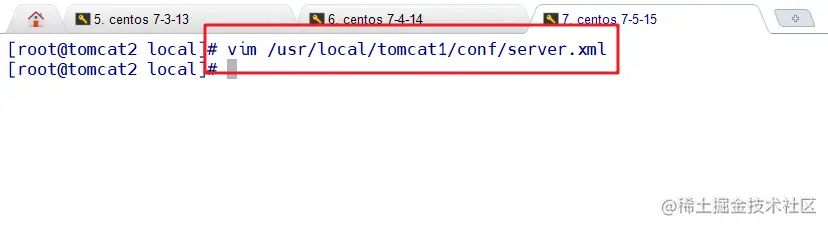

vim /usr/local/tomcat1/conf/server.xml
#删除前面的 HOST 配置，修改为下面内容
<Host name="localhost" appBase="webapps" unpackWARs="true" autoDeploy="true" xmlValidation="false" xmlNamespaceAware="false">
	<Context docBase="/usr/local/tomcat1/webapps/test" path="" reloadable="true" />
</Host>

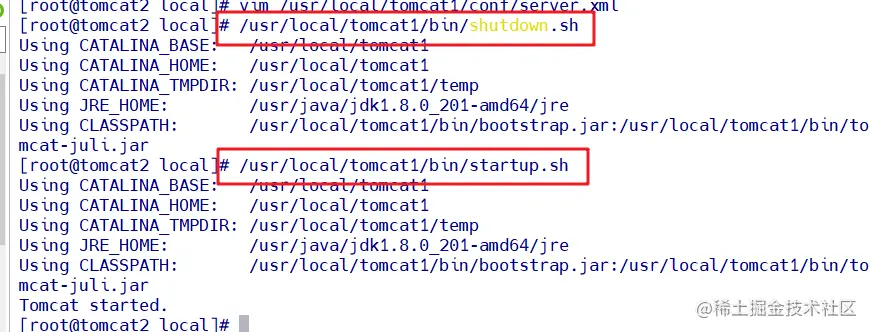

/usr/local/tomcat1/bin/shutdown.sh
#关闭Tomcat服务
/usr/local/tomcat1/bin/startup.sh
#开启Tomcat服务

编辑Tomcat2里面的Tomcat2
cp -a /usr/local/tomcat/ /usr/local/tomcat1/
#在复制一份为Tomcat2

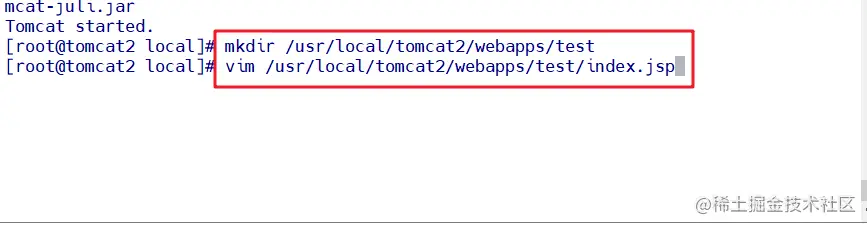

mkdir /usr/local/tomcat2/webapps/test
#创建一个test文件夹

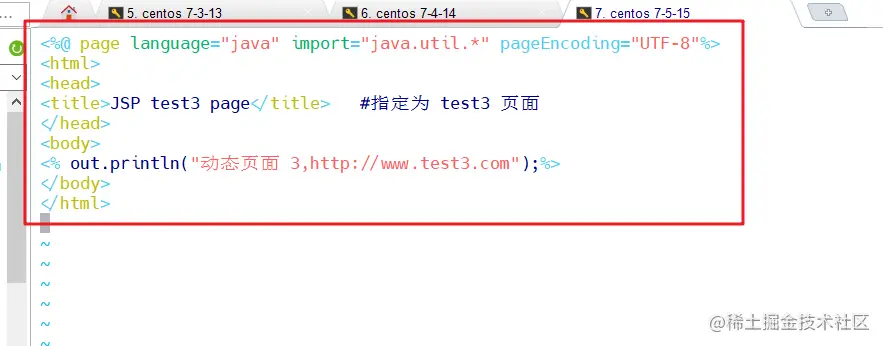

vim /usr/local/tomcat2/webapps/test/index.jsp
#编辑一个jsp文件
<%@ page language="java" import="java.util.*" pageEncoding="UTF-8"%>
<html>
<head>
<title>JSP test3 page</title>   #指定为 test3 页面
</head>
<body>
<% out.println("动态页面 3,http://www.test3.com");%>
</body>
</html>

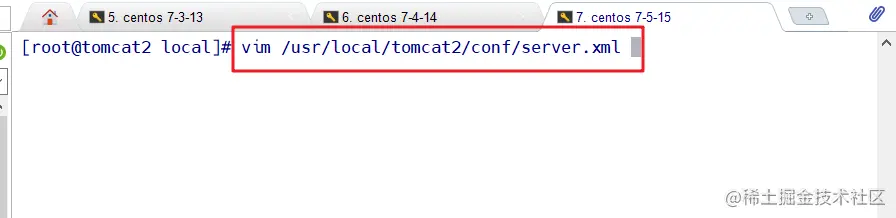

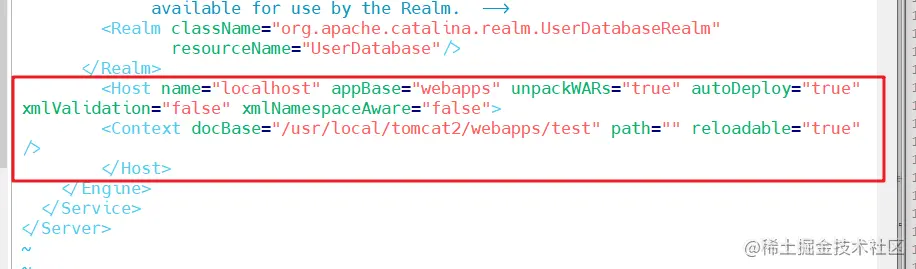

vim /usr/local/tomcat2/conf/server.xml
#删除前面的 HOST 配置，
将上面的端口号一起修改为8081
<Host name="localhost" appBase="webapps" unpackWARs="true" autoDeploy="true" xmlValidation="false" xmlNamespaceAware="false">
	<Context docBase="/usr/local/tomcat2/webapps/test" path="" reloadable="true" />
</Host>

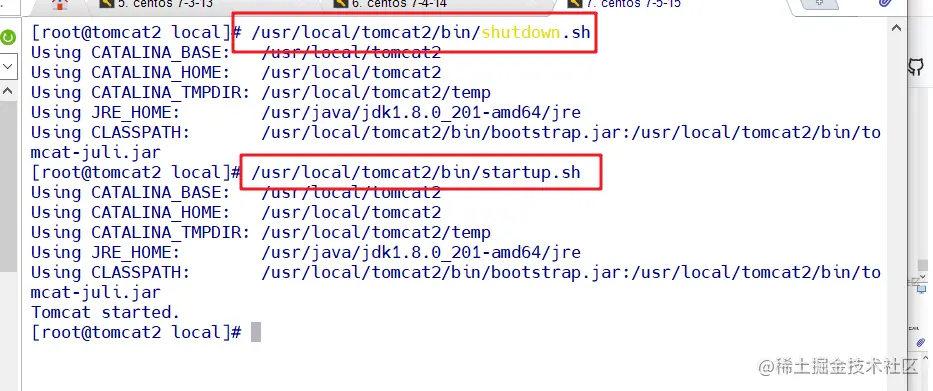

/usr/local/tomcat2/bin/shutdown.sh
/usr/local/tomcat2/bin/startup.sh




image.png image.png







nginx server配置（nginx机子）

#准备静态页面和静态图片

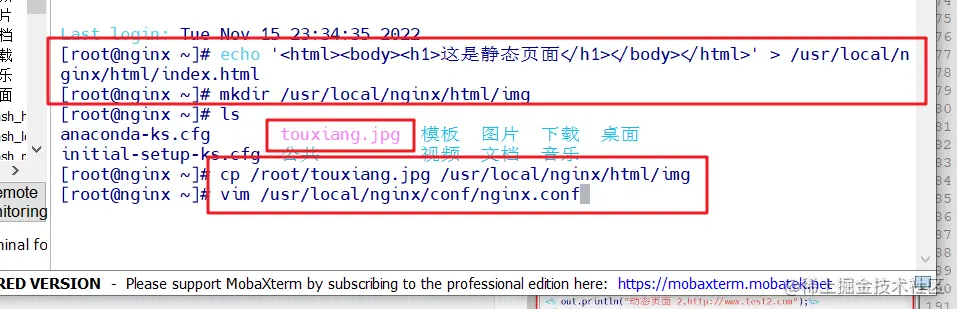

echo '<html><body><h1>这是静态页面</h1></body></html>' > /usr/local/nginx/html/index.html

mkdir /usr/local/nginx/html/img
#创建一个连接照片的img文件
下载一个图片，任何一张都可以
cp /root/touxiang.jpg /usr/local/nginx/html/img
#将图片移到创建的img里面

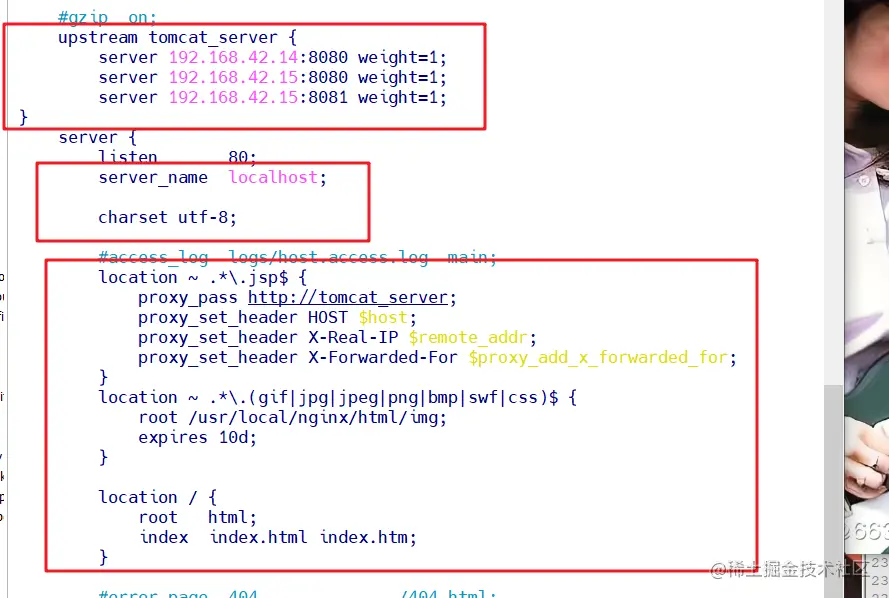

vim /usr/local/nginx/conf/nginx.conf
#编辑配置文件
......
http {
......
#在gzipz on下添加内容
	#gzip on;
#配置负载均衡的服务器列表，weight参数表示权重，权重越高，被分配到的概率越大
	upstream tomcat_server {
		server 192.168.80.100:8080 weight=1; #nginx
		server 192.168.80.101:8080 weight=1; #Tomcat1
		server 192.168.80.101:8081 weight=1; #Tomcat2
#这里的ip是自己配置的机子ip
	}
    server {
		listen 80;
		server_name localhost;
		charset utf-8;
		#access_log logs/host.access.log main;
#配置Nginx处理动态页面请求，将 .jsp文件请求转发到Tomcat 服务器处理
		location ~ .*\.jsp$ {
			proxy_pass http://tomcat_server;
#设置后端的Web服务器可以获取远程客户端的真实IP
##设定后端的Web服务器接收到的请求访问的主机名（域名或IP、端口），默认HOST的值为proxy_pass指令设置的主机名。如果反向代理服务器不重写该请求头的话，那么后端真实服务器在处理时会认为所有的请求都来在反向代理服务器，如果后端有防攻击策略的话，那么机器就被封掉了。
			proxy_set_header HOST $host;
##把$remote_addr赋值给X-Real-IP，来获取源IP
			proxy_set_header X-Real-IP $remote_addr;
##在nginx 作为代理服务器时，设置的IP列表，会把经过的机器ip，代理机器ip都记录下来
			proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
		}
		#配置Nginx处理静态图片请求
		location ~ .*\.(gif|jpg|jpeg|png|bmp|swf|css)$ {
			root /usr/local/nginx/html/img;
			expires 10d;
		}

		location / {
			root html;
			index index.html index.htm;
		}
使用浏览器访问



4.测试效果

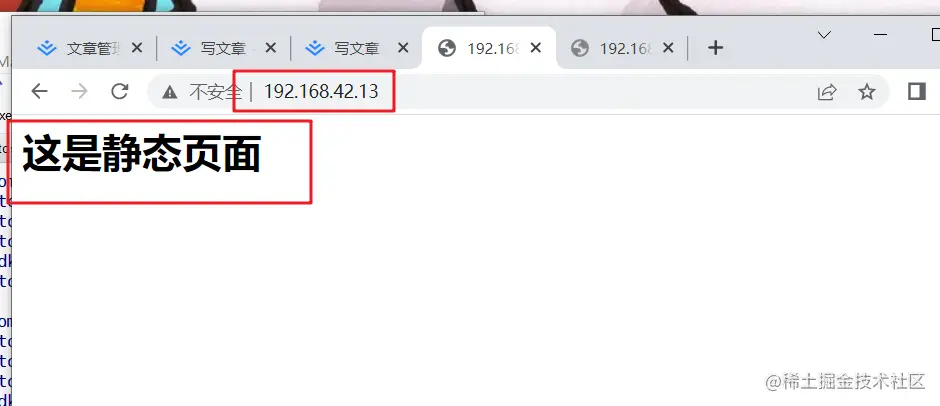

测试静态页面效果
浏览器访问 http://192.168.42.13/
浏览器访问 http://192.168.42.13/touxiang.jpg

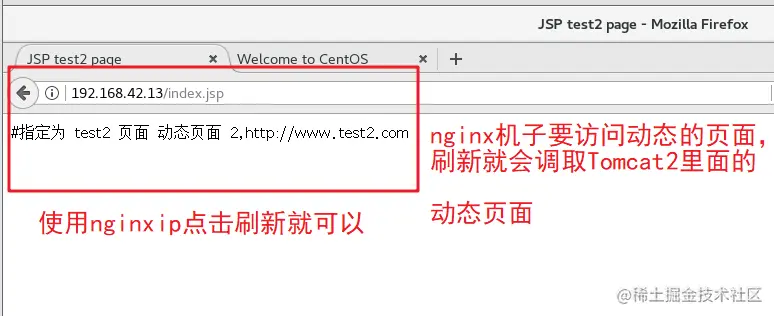

测试负载均衡效果，不断刷新浏览器测试

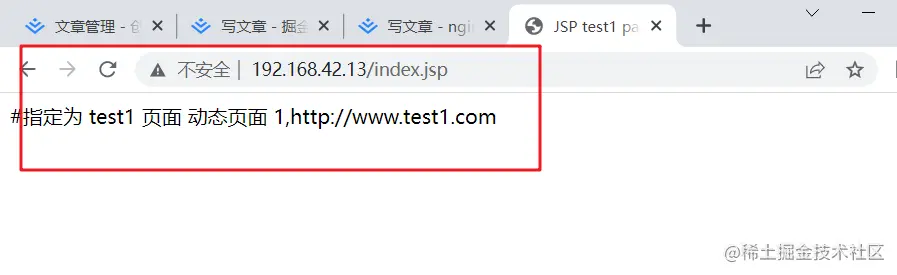

浏览器访问 http://192.168.42.13/index.jsp
