Spark 内核

用户1285361296102
1,724 阅读13分钟

spark outline

大纲目录

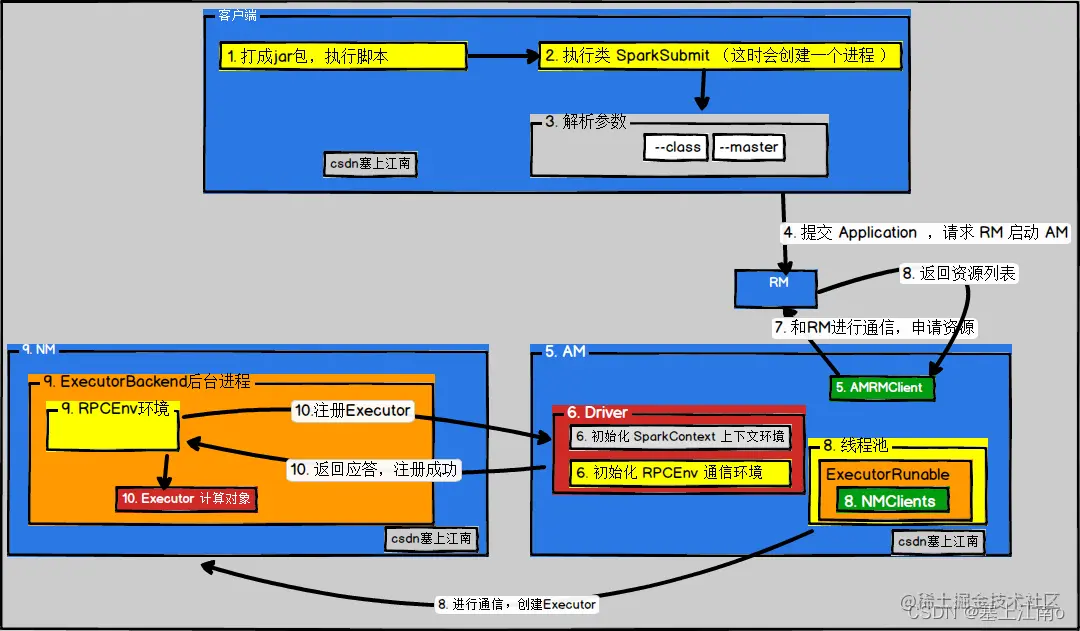

Spark基于Yarn的Cluster提交作业流程

在这里插入图片描述

  1. 代码打成jar包上传到集群后，执行脚本命令spark-submit
  2. 执行类 SparkSubmit，这时会创建一个进程（这个进程在控制台黑窗口中可以看到：SparkSubmit）
  3. 通过类中的解析参数的方法 parseArguments(args)去解析参数，参数中包括 --master --class 等信息
  4. 参数解析完毕后准备提交，然后判断是mesosCluster模式、Client模式还是yarnCluster模式，若模式为yarnCluster，则会构建yarnClient和RM进行通信，然后由yarnClient向RM提交 Application， Application中其实就是一些指令：例如请求RM 启动 AM
  5. RM会给找一个空闲的NM启动AM，AM启动后创建一个客户端（AMRMClient） ，用来和RM进行通信
  6. 当运行到runDriver()方法时，会根据参数启动一个Driver线程，Driver会去读取用户程序代码，初始化 SparkContext 上下文环境， 判断sc（SparkContext）是否为空，并同时开始初始化 RPCEnv 通信环境
  7. 因为拿到了上下文环境，所以AM客户端（AMRMClient）就会知道该程序需要用多少资源，然后和RM进行通信申请资源
  8. RM返回资源列表给AM客户端，AM这边会在线程池中创建ExecutorRunable对象，由该对象创建NMClient，创建NMClient的目的是和其它NM进行通信来，创建Executor
  9. 和其它NM建立连接后，NM首先会启动一个ExecutorBackend后台进程（这个进程在控制台黑窗口中可以看到：CoarseGrainedExecutorBackend），随之设置RPCEnv 通信环境
  10. 通信环境设置成功以后，会向Driver请求注册Executor，Driver返回应答后开始真正创建 Executor 计算对象，随之继续执行用户编写的程序代码

总结：

以上10步则为申请资源，即把driver和executor所需要的资源都准备好，然后开始真正执行用户编写的程序代码了，这也就有后续的任务的切分，任务的提交等操作了

注意：以上有3处标红的地方，前2处是涉及到Driver和Executor之间是怎么进行通信的，该过程也非常复杂，如果展开叙述篇幅过大，下边会开一个标题专门叙述，而最后一处红色标记，也会开标题专门叙述

以上的叙述的逻辑宏观描述：

申请资源--->Driver线程被阻塞--->反射执行main()方法，初始化SparkContext上下文环境--->资源继续申请，申请成功--->执行用户程序后续代码

spark client与spark cluster的区别：

区别就是Driver运行在集群内部，还是集群外部（客户端）

为什么不选择把Driver运行在客户端

Driver运行在客户端，不便于后期Executor会和Driver频繁的信息交换，因为其过程会大量涉及网络IO等

Spark 任务的划分

Spark Job 划分

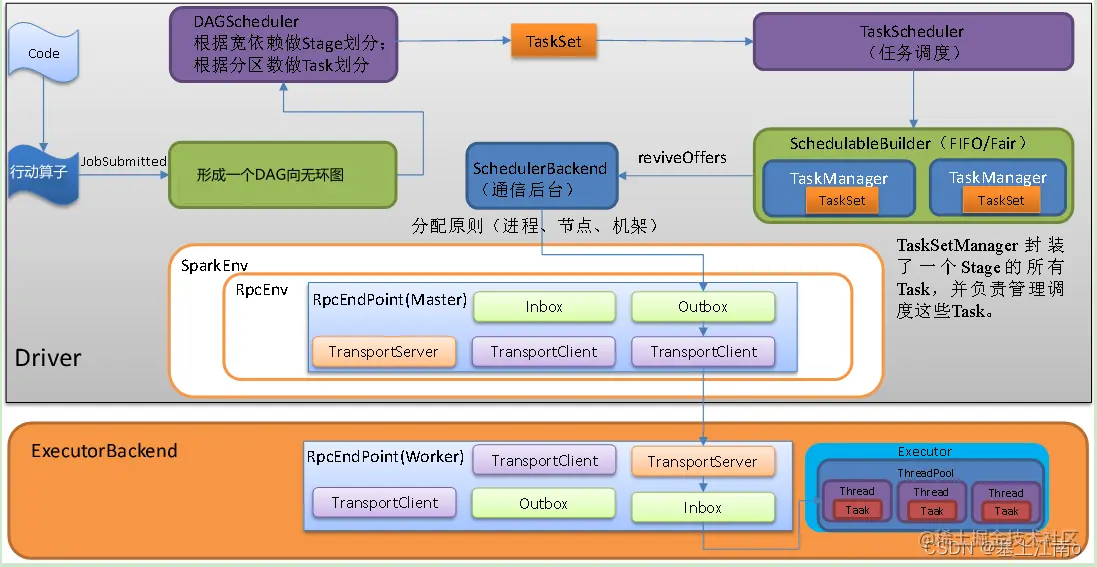

Spark 任务的提交流程

在这里插入图片描述

  1. 在Driver初始化SparkContext环境时，同时也初始化了RPCEnv通信环境、TaskScheduler、DAGScheduler等对象
  2. 当Executor 计算对象创建完毕后，Driver就开始执行用户编写的程序代码了，当在代码中遇到行动算子时会触发任务的执行，然后按照rdd之间的血缘关系形成一个DAG有向无环图，并发送给 DAGScheduler
  3. DAGScheduler根据其中宽依赖的个数划分stage，再根据最后一个RDD的分区数把每个stage划分成一个个的task，然后把这些task包装成taskset，发送给TaskScheduler，TaskScheduler会先对taskset进行包装，包装成taskmanager，将taskmanager放入任务池的调度器中，并在任务池当中进行本地化级别的判断，本地化级别简单来说就是---移动数据，还是移动计算逻辑到某结点上，选择好本地化级别后，会将任务池当中的任务数据取出并序列化，通过Driver端RPCEnv通信模块发送到Exector计算结点上，然后Exector会根据接收到的信息，开启相应的task进行数据计算

Spark 通信流程

简介：

该通信是用于Driver和Executor之间是怎么进行通信的

Spark 通信架构前后共有2种，一种是Akka，另一种是的Netty

spark 使用的通信框架大致演变过程

在 Spark0.x系列中, 通信框架是Akka

在 Spark1.3 中引入了 Netty 通信框架，引入这个框架的目的是为了解决Shuffle的大数据传输问题

Spark1.6 中 Netty 完全实现了 Akka 在Spark 中的功能，所以从Spark2.0.0， Akka 被移除了

为什么使用Netty框架？

因为它不仅采用了异步非阻塞式IO，即AIO，也解决了Shuffle的大数据传输问题

通信IO大致分为3类

  1. BIO阻塞式IO
  2. NIO :非阻塞式IO
  3. AIO:异步非阻塞式IO

缺点：linux对AIO支持不够友好，但是服务器一般都是linux系统，所以又借用了Epoll的方式来模仿AIO操作

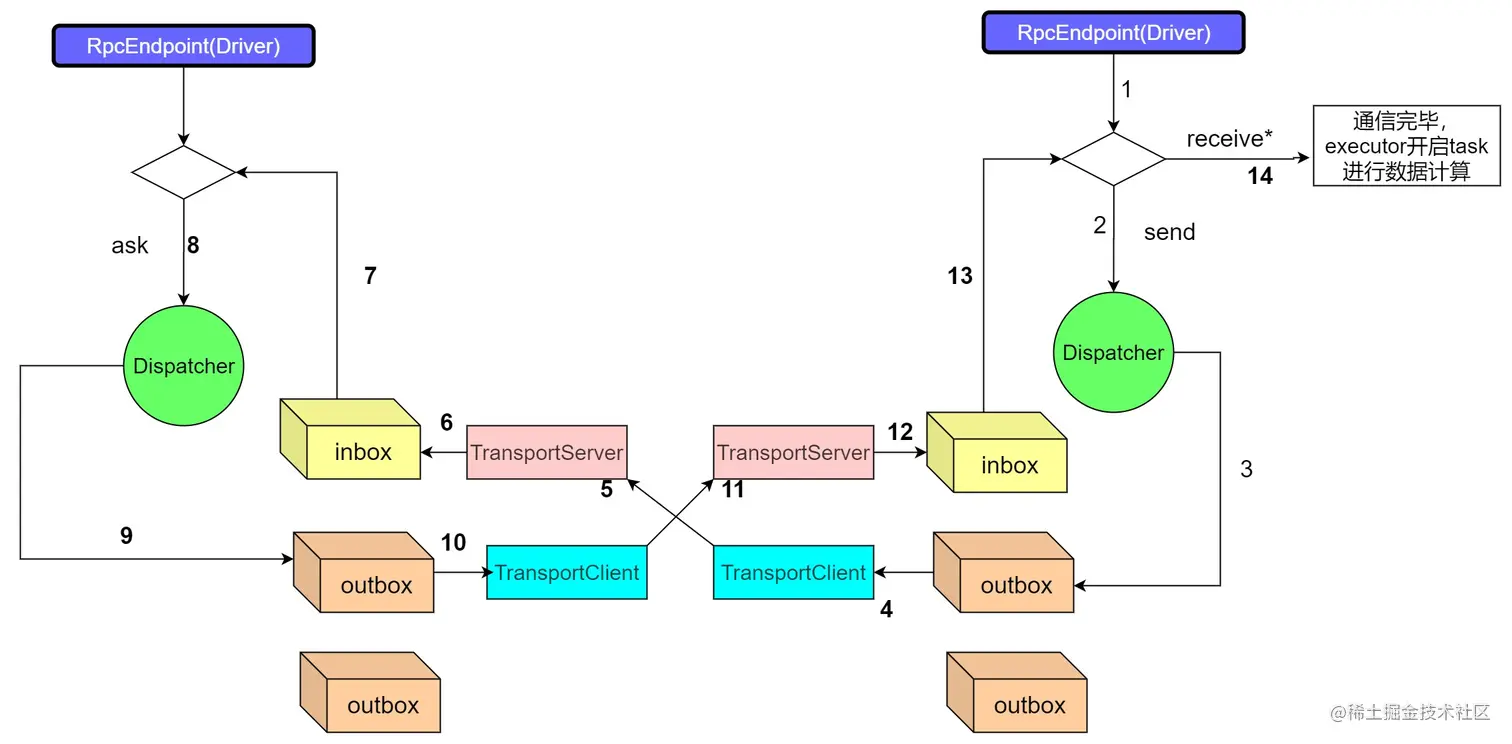

Spark RPC通信流程

这里承接上面的executor向driver注册为例，大致描述一下流程：


  1. Driver端和ExeCutor端各有N个OutBox发件箱，和一个Inbox收件箱
  2. 由于双方各自既是消息的发送方又是消息的接收方，所以它们既有客户端又有服务器端
  3. 当NM的通信环境初始化好以后，Executor会通过ask方法向Driver请求注册，ask请求信息需要先经过自己的消息分发器Dispatcher分发到Outbox发件箱中，然后通过发件箱发送到Driver的Inbox收件箱中
  4. Driver接收到消息以后，会对消息的类型进行判断，判断出对方的消息类型为ask，那么则需要自己进行应答，应答消息经由自己的消息分发器先分发到Outbox发件箱中，然后发送到Executor服务器端的inbox收件箱中
  5. Executor接收到消息以后会先对消息类型进行判断，判读以后就启动task开始干活了

在这里插入图片描述

组件概念解释：

  1. RpcEndpoint：RPC端点，Spark针对每个节点（Client/Master/Worker）都称之为一个Rpc端点，且都实现RpcEndpoint接口，内部根据不同端点的需求，设计了不同的消息和不同的业务处理逻辑，如果需要send message or receive message 则调用Dispatcher
  2. RpcEnv：RPC上下文环境，每个RPC端点运行时依赖的上下文环境称为RpcEnv
  3. Dispatcher：消息分发器，针对于RPC端点需要发送消息或者从远程RPC接收到的消息，分发至对应的指令收件箱/发件箱。如果指令接收方是自己则存入收件箱，如果指令接收方不是自己，则放入发件箱
  4. Inbox：指令消息收件箱，一个本地RpcEndpoint对应一个收件箱，Dispatcher在每次向Inbox存入消息时，都将对应EndpointData加入内部ReceiverQueue中，另外Dispatcher创建时会启动一个单独线程进行轮询ReceiverQueue，进行收件箱消息消费
  5. RpcEndpointRef：RpcEndpointRef是对远程RpcEndpoint的一个引用。当我们需要向一个具体的RpcEndpoint发送消息时，一般我们需要获取到该RpcEndpoint的引用，然后通过该应用发送消息
  6. OutBox：指令消息发件箱，对于当前RpcEndpoint来说，一个目标RpcEndpoint对应一个发件箱，如果向多个目标RpcEndpoint发送信息，则有多个OutBox。当消息放入Outbox后，紧接着通过TransportClient将消息发送出去。消息放入发件箱以及发送过程是在同一个线程中进行
  7. RpcAddress：远程RpcEndpointRef的Host + Port
  8. TransportClient：Netty通信客户端，一个OutBox对应一个TransportClient，TransportClient不断轮询OutBox，根据OutBox消息的receiver信息，请求对应的远程TransportServer
  9. TransportServer：Netty通信服务端，一个RpcEndpoint对应一个TransportServer，接受远程消息后调用Dispatcher分发消息至对应收发件箱

Spark Shuffle

Shuffle阶段的划分

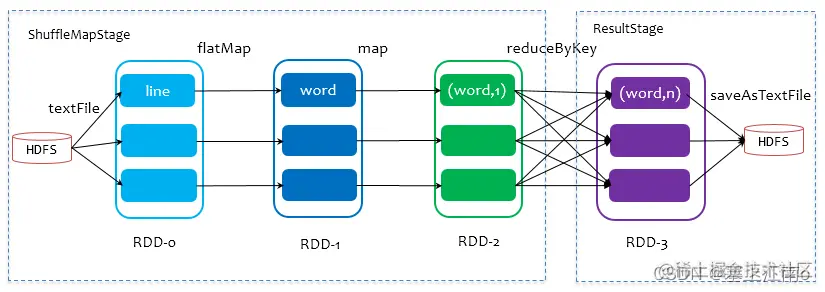

在这里插入图片描述、 当代码中有shuffle算子时，会做一次阶段划分，然后分为2个阶段

在这里插入图片描述

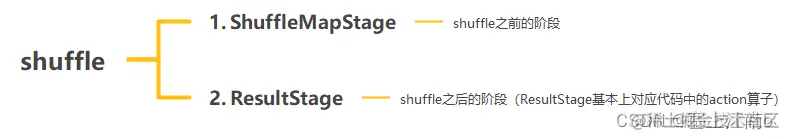

补充：当代码中有多个shuffle算子时，最后一个阶段称之为ResultStage，这个阶段之前的统称为ShuffleMapStage

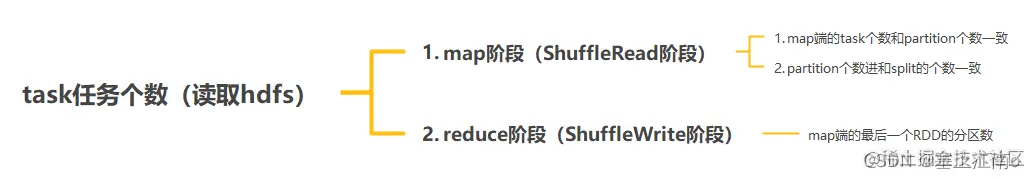

task个数确定

在这里插入图片描述

reduce task数据拉取过程

  1. map task 执行完毕后会将计算状态以及磁盘小文件位置等信息封装到MapStatus对象中，然后由本进程中的MapOutPutTrackerWorker对象将mapStatus对象发送给Driver进程的MapOutPutTrackerMaster对象
  2. 在reduce task开始执行之前会先让本进程中的MapOutputTrackerWorker向Driver进程中的MapoutPutTrakcerMaster发动请求，请求磁盘小文件位置信息
  3. 当所有的Map task执行完毕后，Driver进程中的MapOutPutTrackerMaster就掌握了所有的磁盘小文件的位置信息。此时MapOutPutTrackerMaster会告诉MapOutPutTrackerWorker磁盘小文件的位置信息
  4. 步骤1,2,3完成之后，由BlockTransforService去某个Executor0所在的节点拉数据，默认会启动五个子线程。每次拉取的数据量不能超过48M，将拉来的数据存储到Executor内存的20%内存中

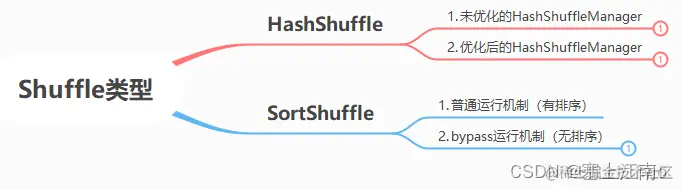

Shuffle类型

在这里插入图片描述

HashShuffle

Spark 2.0 版本中， Hash Shuffle 方式己经不再使用

在这里插入图片描述

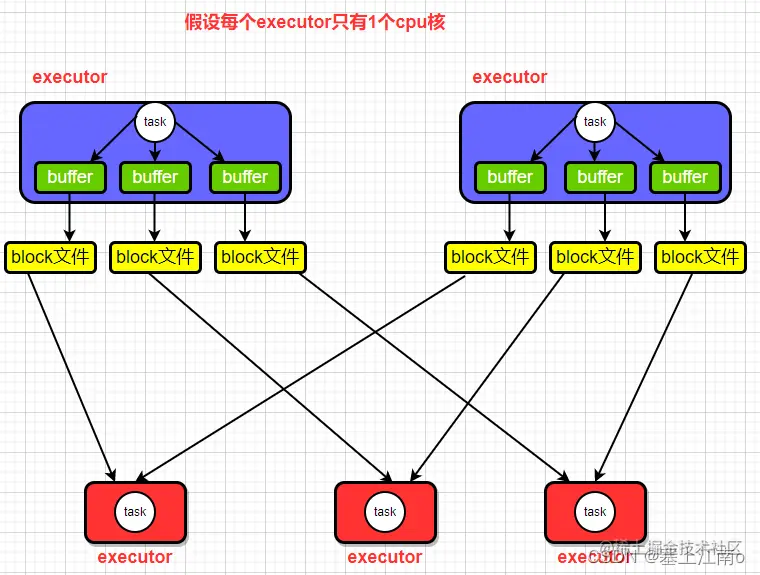

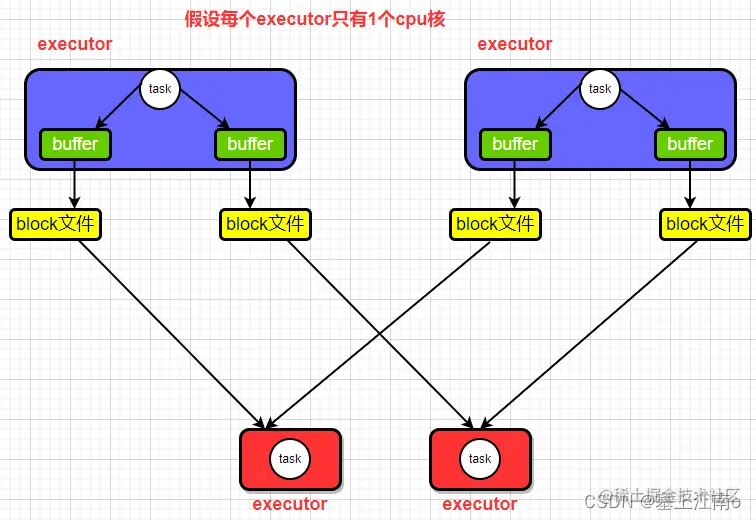

（1）未优化的HashShuffleManager

特点：下一个stage的task有多少个，当前stage的每个task就要创建多少份磁盘文件

比如说：下一个 stage 总共有 100 个 task，当前 stage 有 50 个 task，那么需要创建50*100=5000个小文件

优点：没有排序 缺点：小文件过多，会引起大量的磁盘IO

流程图：

在这里插入图片描述

（2）优化后的HashShuffleManager

特点：第一批并行执行的每个task都会创建一个shuffleFileGroup（组内文件的数量与下游 stage 的 task 数量是相同），以后的第二批、第三批等的task都会复用第一批task创建的shuffleFileGroupshuffleFileGroup

优点：没有排序 缺点：依旧不能有效缓解磁盘小文件创建数量

流程图：

在这里插入图片描述

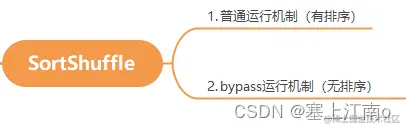

SortShuffle

在这里插入图片描述

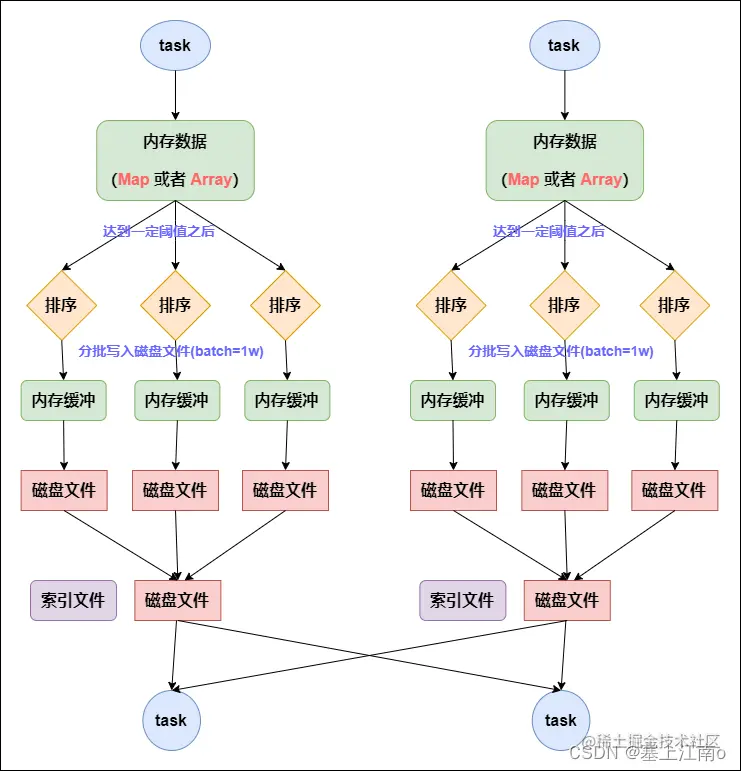

（1）普通运行机制（有排序）

优点：减少了小文件

流程图：

在这里插入图片描述

  1. map task 首先会将数据写入到一个内存数据结构里面，如果是 reduceByKey 这种聚合类的 shuffle 算子，那么会选用 Map 数据结构，一边通过 Map 进行聚合，一边写入内存，如果是 join 这种普通的 shuffle 算子，那么会选用 Array 数据结构，直接写入内存，内存数据结构默认是5M

  2. 在数据写入内存时，会有一个定时器，不定期的去估算这个内存结构的大小，当内存结构中的数据超过5M时，它首先会尝试申请内存，如果申请成功，则不会进行溢写，如果申请失败，那么就会溢写（比如现在内存结构中的数据为5.01M，那么它会申请 5.01*2-5=5.02M 内存）

  3. 在溢写之前内存结构中的数据会进行快排

  4. 排序好的数据然后以batch（一个batch是1万条数据）的形式先写入java的内存缓冲区（32k），缓冲区满后，写入磁盘

  5. map task执行完成后，磁盘中可能会产生大量小文件，然后对这些小文件进行一次归并排序，合并成一个大文件，同时生成一个索引文件，索引文件用来标记数据是哪个分区的

  6. reduce task去map端拉取数据的时候，首先解析索引文件，根据索引文件再去拉取自己指定分区的数据，存入内存，内存大小48m，内存不够，溢写磁盘

（2）bypass运行机制（无排序）

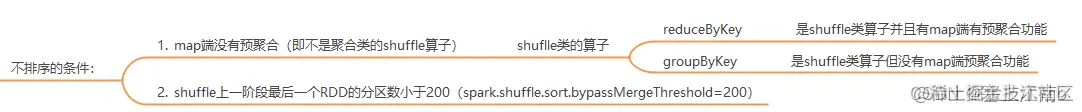

不排序的条件：

在这里插入图片描述 特点：该过程的磁盘写机制其实跟未经优化的 HashShuffle是一模一样的，都要创建数量惊人的磁盘文件，只不过是会在最后做一个磁盘文件的合并而已

流程图：

在这里插入图片描述

spark的Shuffle和Hadoop的shuffle异同？

  • 相同点 从数据的处理阶段上看，2者没啥区别，都是先在Map端对数据进行处理，然后在Reduce端对数据进行处理 从可实现的功能上来看，2者没啥区别，都可以对数据进行分区，提前进行预聚合
  • 不同点
  1. shuffle的分类： spark的shuffle分为2大类，第一类是HashShuffle，第二类是SortShuffle，并且HashShuffle又分为未优化的HashShuffle和未优化的HashShuffle（Spark 2.0 版本中， Hash Shuffle 方式己经不再使用），SortShuffle也分为可排序的和不可排序的Shuffle，而mr的shuflle只有一种必须排序的shuffle
  2. 若都为可排序的shuffle：mr有3次排序，spark只有2次排序，并且归排过后，mr只有一个数据文件，spark不仅有数据文件，而且也有一个索引文件，这也就导致了mr在map阶段过后会有大量的小文件，而spark的小文件却相对很少
  3. mr的shuffle过程必须要排序，spark的shuffle可以选择不进行排序，例如在一些求和和求平均值场景下，排序只会带来不必要的资源消耗
  4. mr的shuffle前中后有着更为细致的划分，例如在map端可细划分为Read、Map、Collect、Spill（溢写）Merge阶段，reduce端可细划分为pull、merge、reduce阶段，而spark的shuffle没有明显的阶段划分，只有在遇到行动算子时，才会去真正的拉取数据

怎么提高shuffle的效率

提高shuffle性能最有效的办法，提前进行预聚合，有预聚合功能的算子有

  • foldbykey
  • reducebykey
  • aggregatebykey
  • combinebykey

spark 内存管理

spark 内存种类划分

spark 内存分为堆内和堆外2种

  • 堆内内存（On-heap）：建立在 JVM 的内存管理之上，受JVM统一管理
  • 堆外内存（Off-heap）：直接向结点操作系统借的

spark 内存空间划分

Spark早期版本使用的是静态内存管理机制

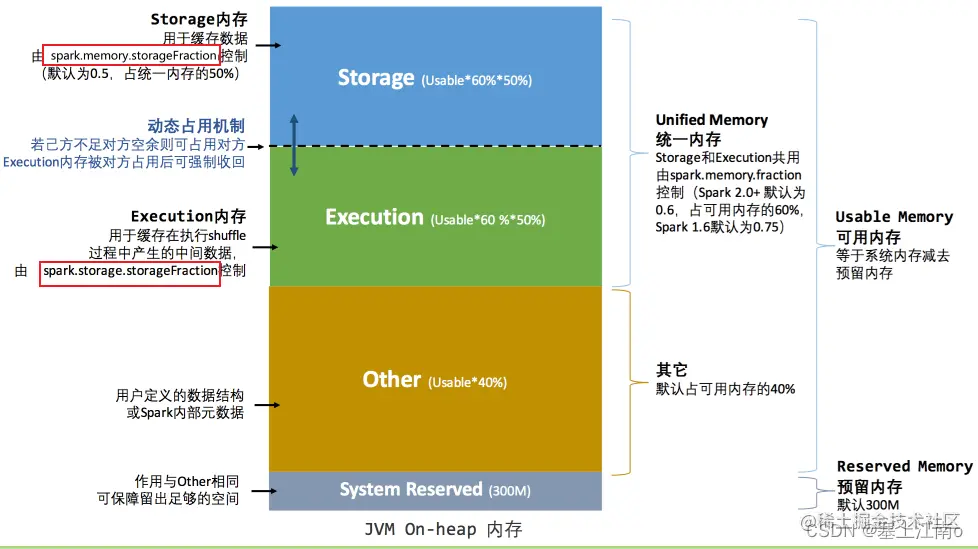

Spark 1.6 之后使用的是统一内存管理机制，与静态内存管理的区别在于存储内存和执行内存共享同一块空间，可以动态占用对方的空闲区域，统一内存管理的堆内内存结构如下图所示：

在这里插入图片描述

在这里插入图片描述

统一内存管理的堆外内存结构如图：

在这里插入图片描述 堆外内存的作用：

为了进一步优化内存的使用以及提高 Shuffle 时排序的效率，Spark 引入了堆外（Off-heap）内存，使之可以直接在工作节点的系统内存中开辟空间，存储经过序列化的二进制数据

堆外内存意味着把内存对象分配在Java虚拟机的堆以外的内存，这些内存直接受操作系统管理（而不是虚拟机）。这样做的结果就是能保持一个较小的堆，以减少垃圾收集对应用的影响

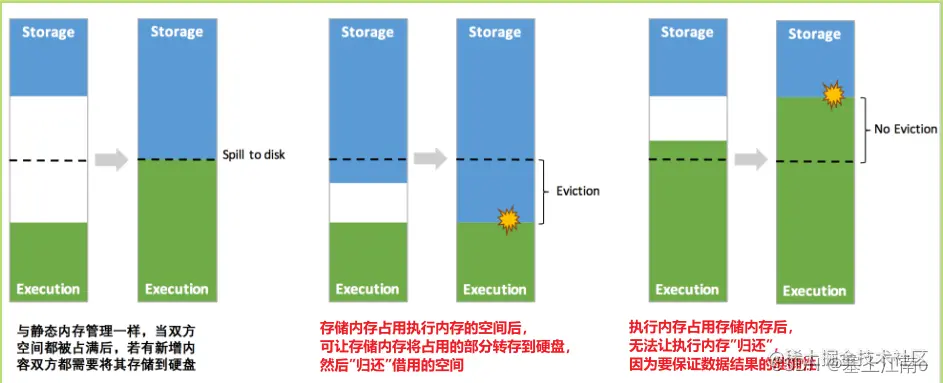

统一内存最重要的优化在于动态占用机制，其规则如下：

在这里插入图片描述

1.存储内存和执行内存双方的空间都不足时，则存储到硬盘；若有一方内存空间不足而对方空余时，可借用对方的空间（存储空间不足是指不足以放下一个完整的 Block） 2. 存储内存占用执行内存的空间后，可让存储内存将占用的部分转存到硬盘，然后”归还”借用的空间 3. 执行内存占用存储内存后，无法让执行内存”归还”，因为要保证数据结果的准确性
