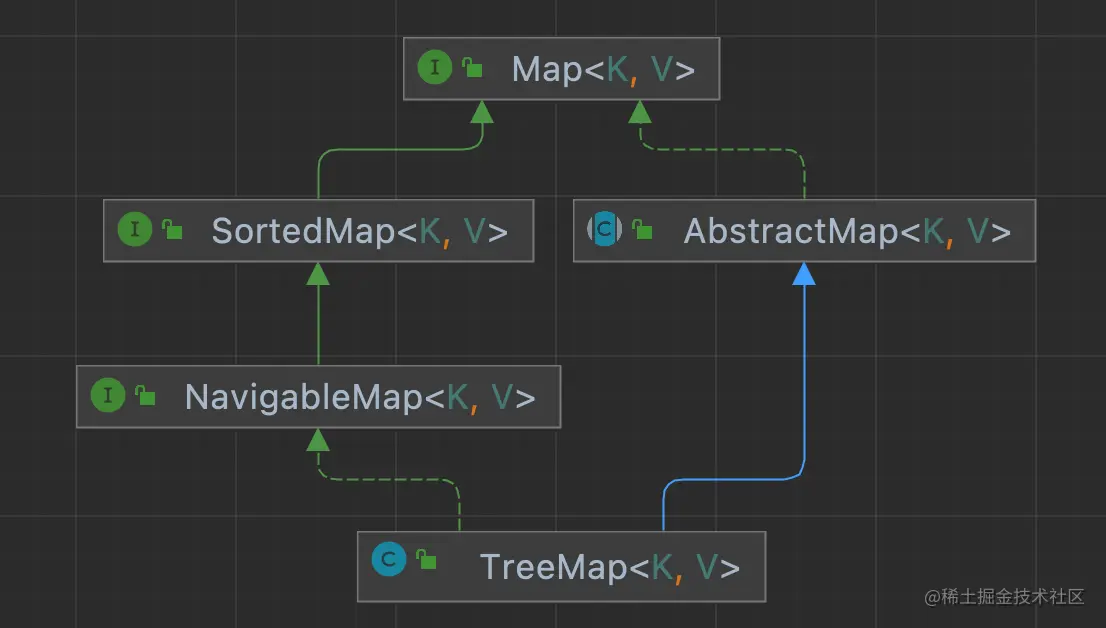

TreeMap 也是我们日常开发中比较常用的容器，它具有排序的功能，先简单看下它的继承结构：

TreeMap 具有如下特点：

TreeMap是一个双列集合，是Map的子类，底层由红黑树实现
key不能为空（因为key要用来排序），value可以为空
key要么实现了 Comparable 接口，要么创建TreeMap对象时，指定 Comparator 比较器
元素会默认按照key大小顺序排序
key如果重复，新值覆盖旧值

在探究TreeMap之前，因为TreeMap的底层是红黑树，所以在看红黑树之前，我们先了解下二叉搜索树以及平衡二叉搜索树.

1.二叉搜索树

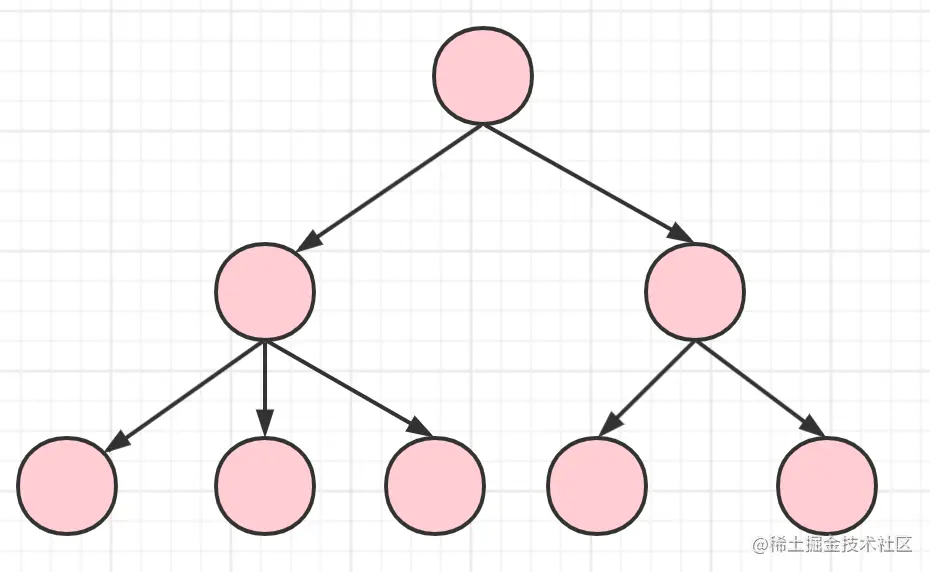

我们先了解下树的基本概念:
◼ 节点、根节点、父节点、子节点、兄弟节点
◼ 一棵树可以没有任何节点，称为空树
◼ 一棵树可以只有 1 个节点，也就是只有根节点
◼ 子树、左子树、右子树

◼ 节点的度（degree）：子树的个数
◼ 树的度：所有节点度中的最大值
◼ 叶子节点（leaf）：度为 0 的节点
◼ 非叶子节点：度不为 0 的节点

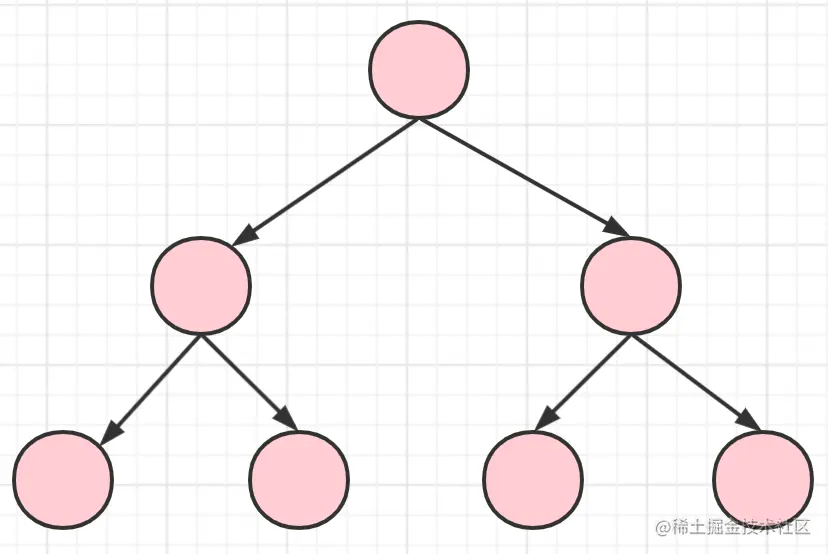

二叉树的特点：
◼ 每个节点的度最大为 2（最多拥有 2 棵子树）
◼ 左子树和右子树是有顺序的
◼ 即使某节点只有一棵子树，也要区分左右子树

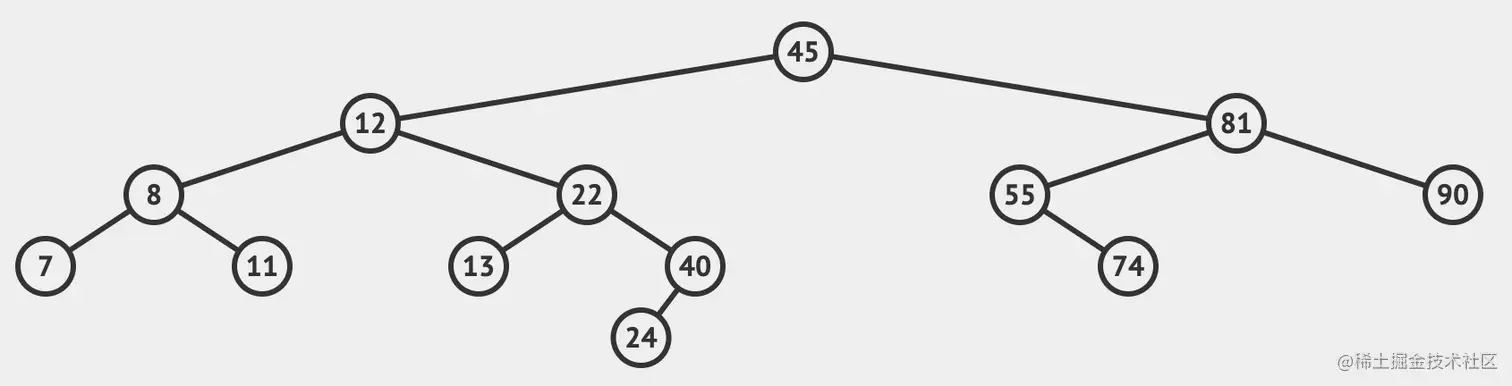

二叉搜索树特点：
◼ 任意一个节点的值都大于其左子树所有节点的值
◼ 任意一个节点的值都小于其右子树所有节点的值
◼ 它的左右子树也是一棵二叉搜索树
◼ 二叉搜索树可以大大提高搜索数据的效率
◼ 二叉搜索树存储的元素必须具备可比较性(比如 int、string, double）
◼ 如果是自定义类型，需要指定比较方式

查找过程：

从根节点开始，如果要查找的值等于根节点，直接返回
如果要查找的值小于根节点的值，则在左子树中递归查找
如果要查找的值大于根节点的值，则在右子树中递归查找

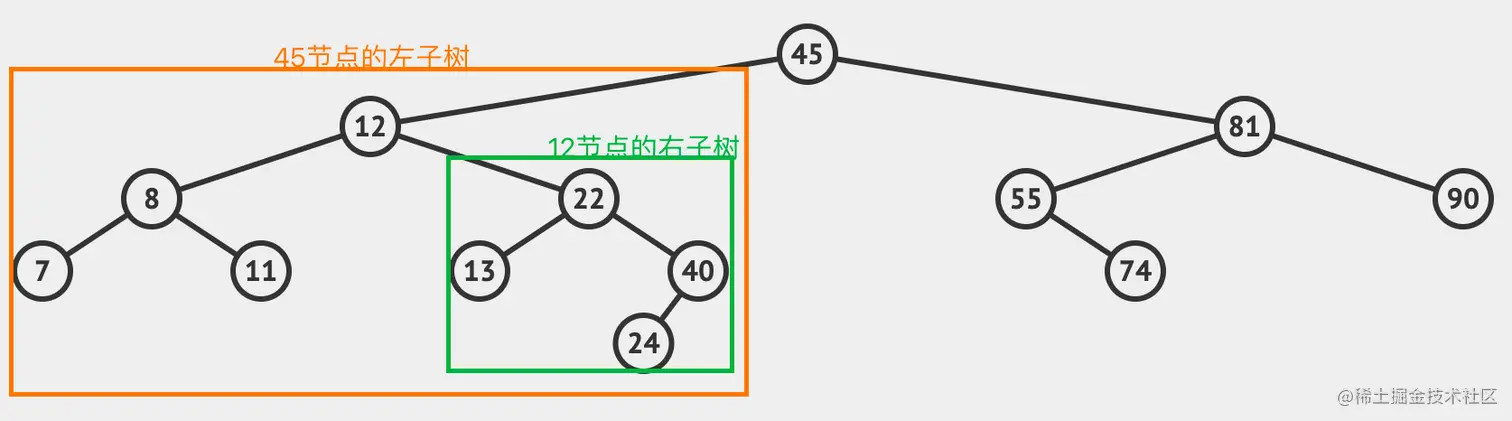

我们以查找13为例:

首先和根节点45比较，比45小，那么去根节点的左子树找
然后和12比较，比12大，然后去节点12的右子树找
然后和22比较，比22小，去22的左子树找
然后和13比较，和13相等，返回13

在线演示二叉搜索树

2. 平衡二叉搜索树

为了避免一个树出现"瘸子"的情况，在二叉搜索树的基础上产生了平衡二叉搜索树，具有如下特点：

每个节点的平衡因子只可能是 1、0、-1（绝对值 ≤ 1，如果超过 1，称之为“失衡”）
每个节点的左右子树高度差不超过 1

平衡因子（Balance Factor）：某结点的左右子树的高度差

在线演示二叉搜索树和平衡二叉搜索树
 动画演示AVL树(平衡二叉搜索树)

比如：往树中添加 [1, 2, 3, 4, 5, 6, 7] 个数据

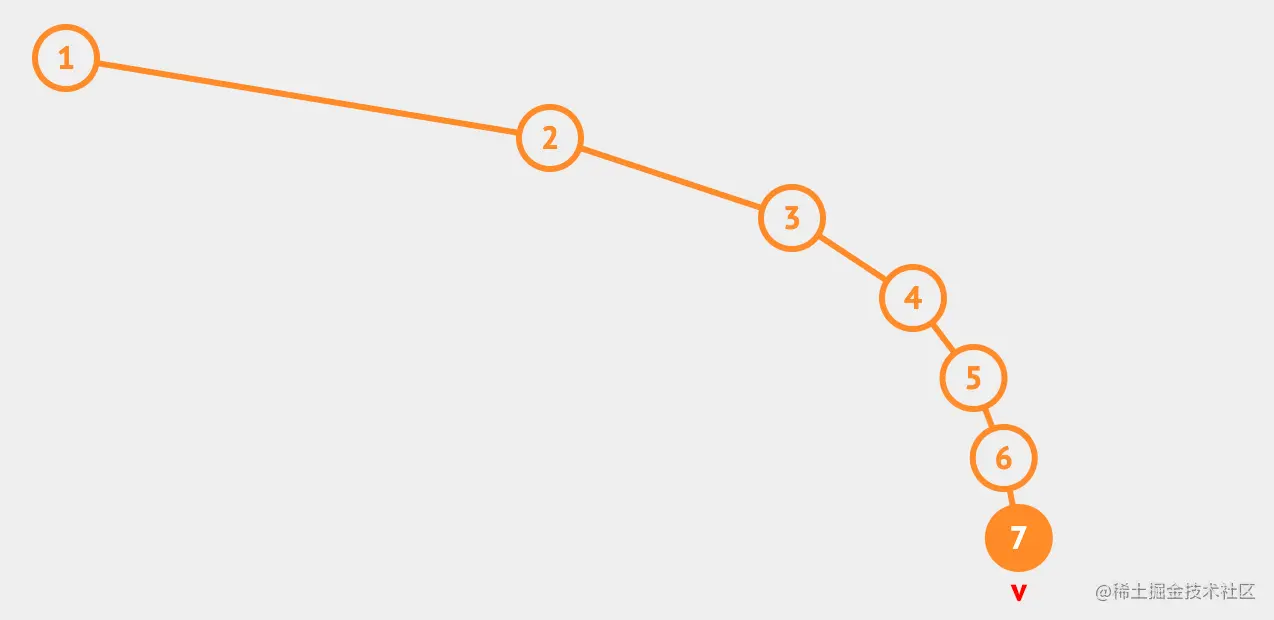

二叉搜索树：

树已经退化成链表了

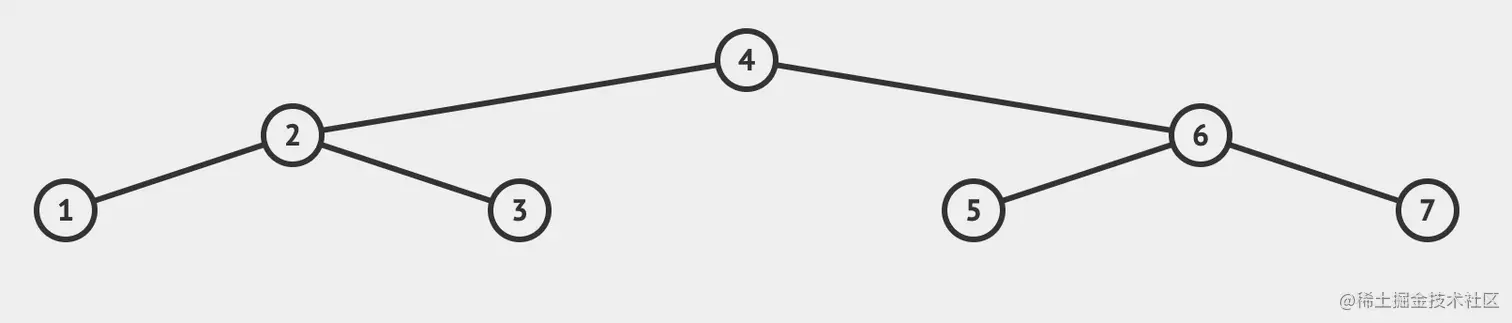

平衡二叉搜索树:

2.1 二叉搜索树的旋转

在构建平衡二叉树的时候，当有新的元素节点插入时，需要检查插入后是否破坏了平衡，如果破坏了平衡，则需要通过旋转来维持平衡。

2.1.1 左旋

左旋就是将失衡节点的右支往左拉，右子节点变成父节点，并把晋升之后多余的左子节点出让给降级节点的右子节点。

2.1.2 右旋

右旋就是将失衡节点的左支往右拉，左子节点变成了父节点，并把晋升之后多余的右子节点出让给降级节点的左子节点。

2.2 二叉树的四种失衡情况

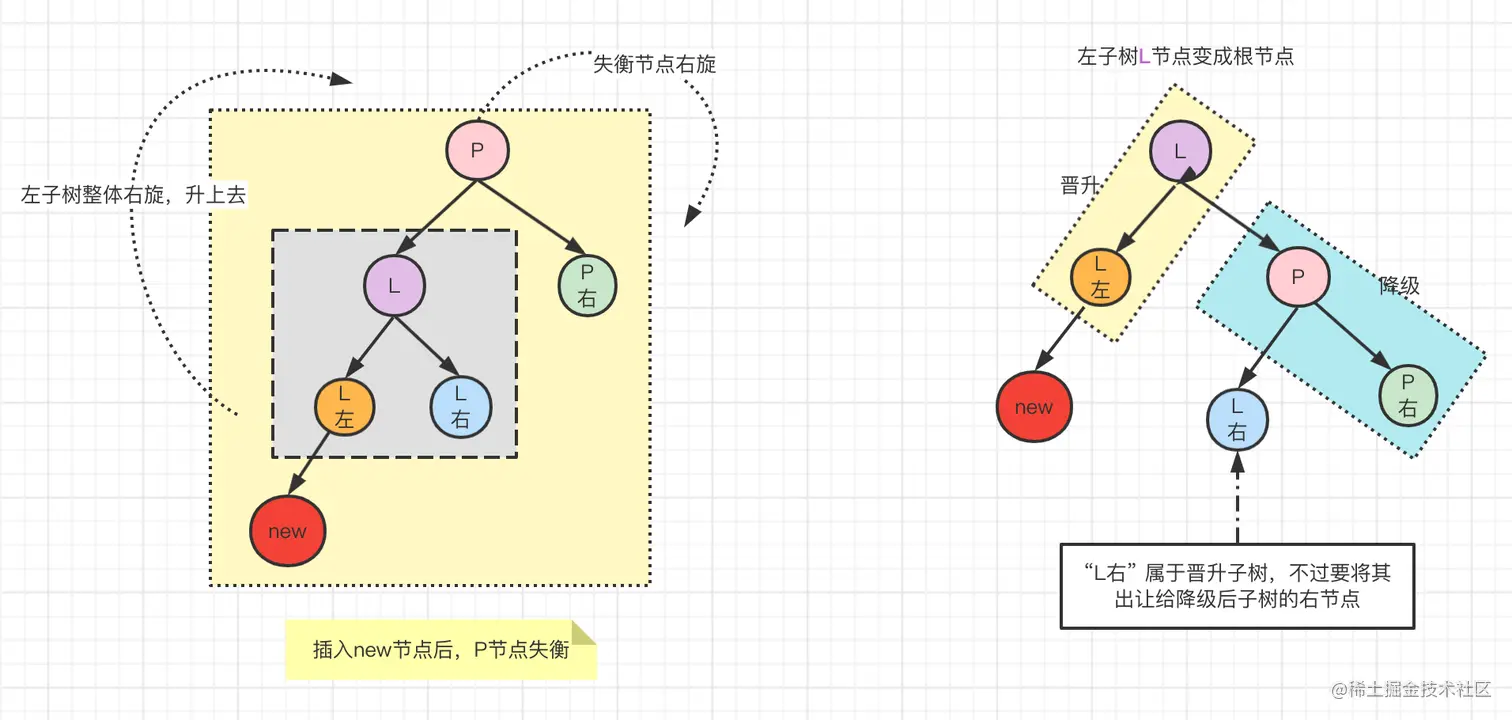

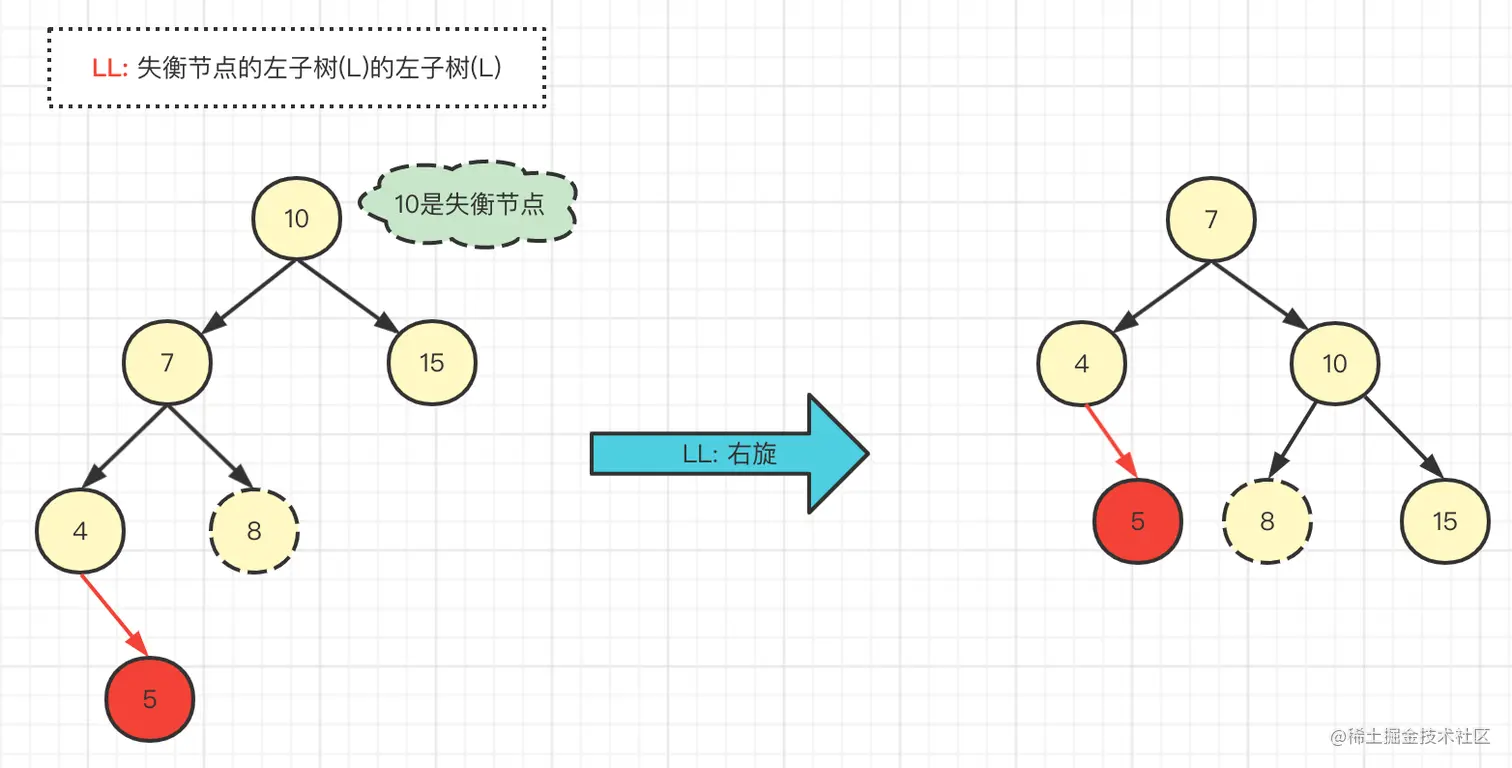

2.2.1 左左(LL)情况：右旋转（单旋)

左左(LL): 节点P的左子树的左子树导致P失衡

10是失衡节点，以10为基准右旋，这样失衡节点(10)及失衡节点的右子树(15)降下来，失衡节点的左子树(7,4,8,5)升上去。然后把升上去的右子树(8)出让给降级后的左子树。

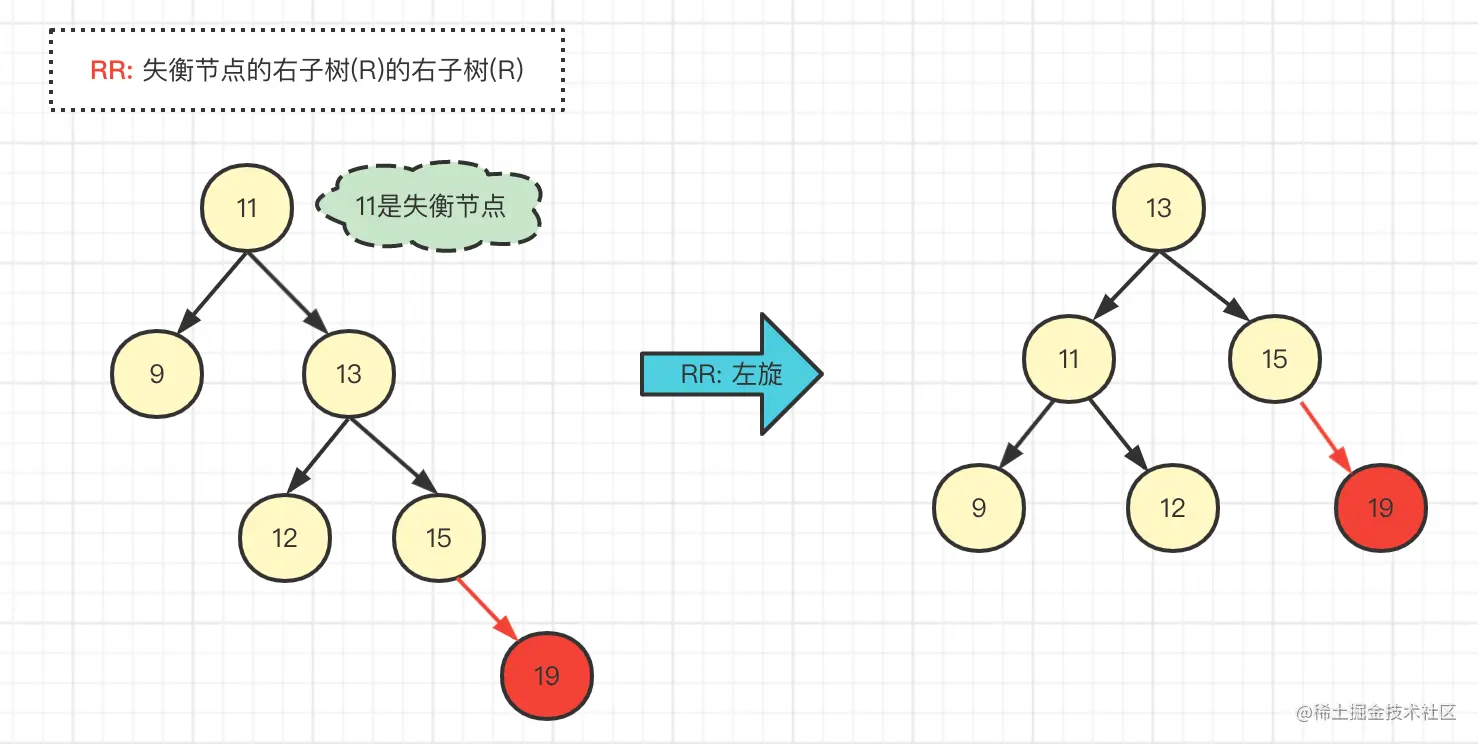

2.2.2 右右(RR)情况：左旋转(单旋)

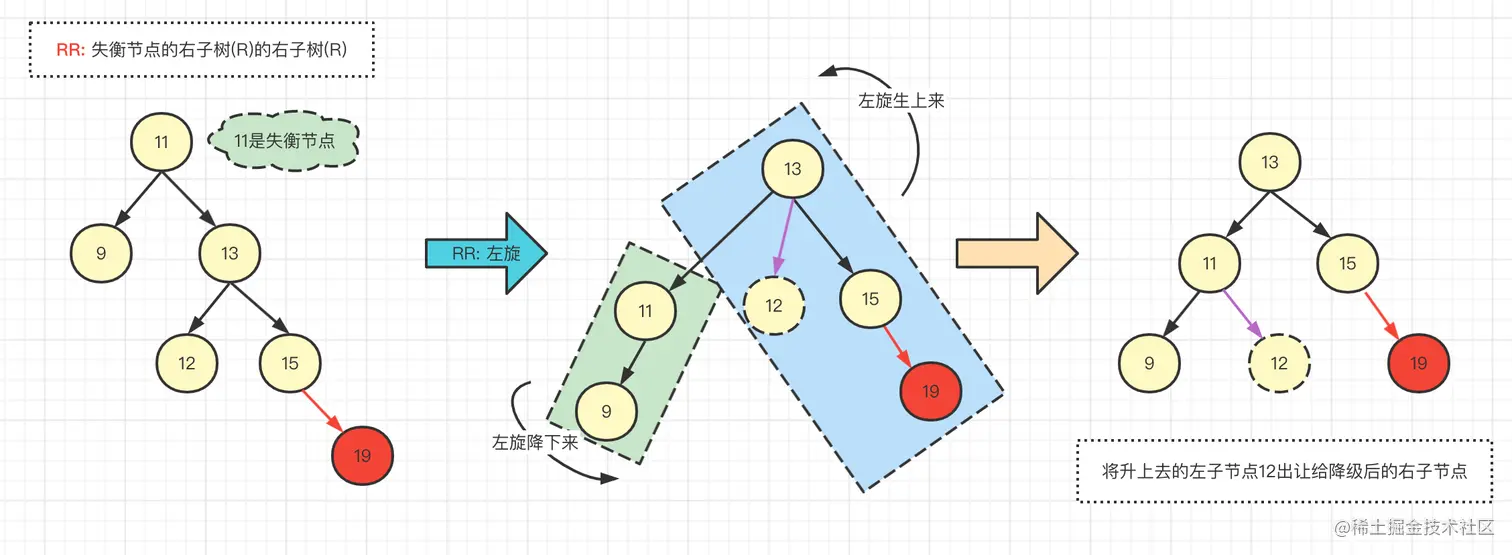

右右(RR): 节点P的右子树的右子树导致节点P失衡

11是失衡节点，以11为基准左旋，这样失衡节点(11)以及失衡节点的左子树(9)降下来，失衡节点的右子树(13,12,15,19)升上去。然后把升上去的左子树(12)出让给降级后的右子树。

可以分成两个步骤看：

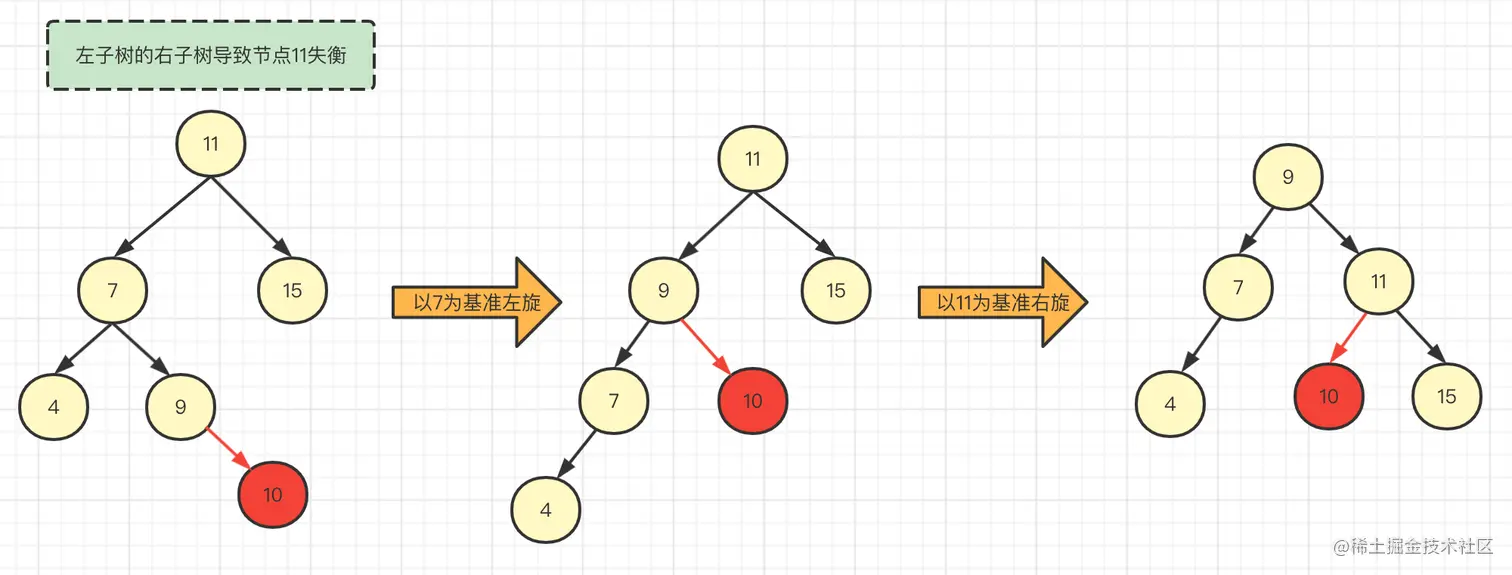

2.2.3 左右(LR)情况：先左旋(RR)再右旋(LL)——双旋

左右情况：先让失衡节点的左子树左旋(不用出让节点)，然后再让失衡节点右旋(出让节点，升上去的节点10出让给降级后左节点)

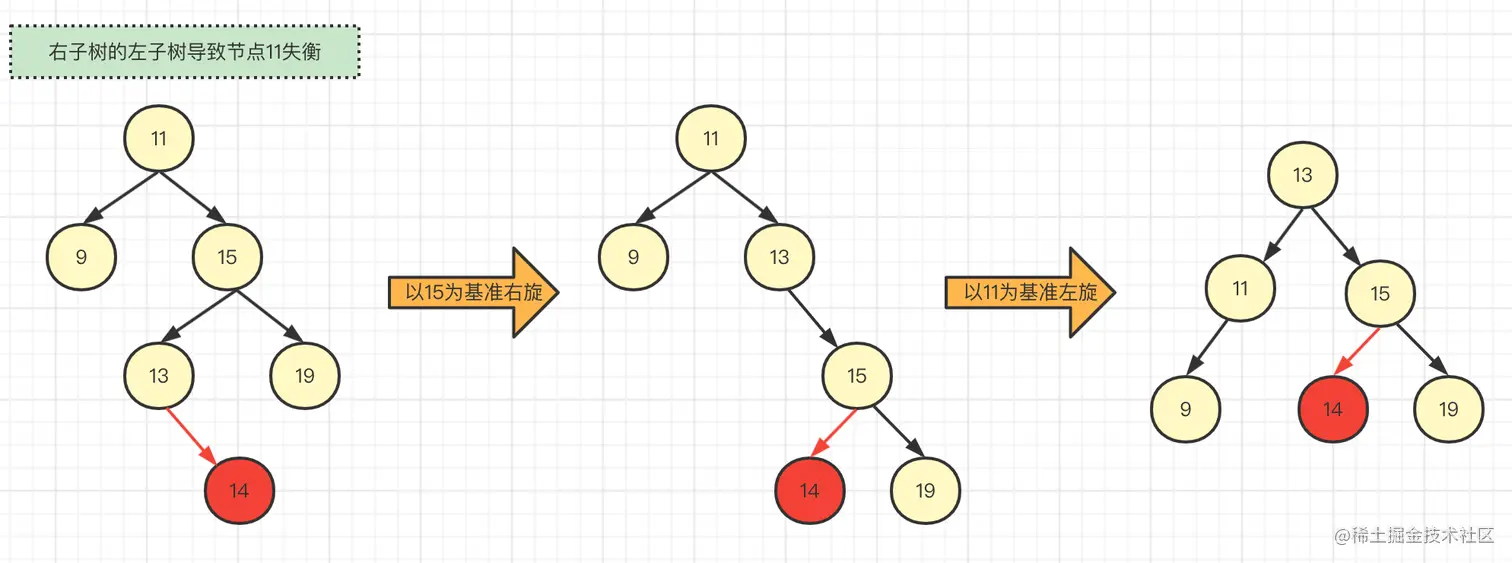

2.2.4 右左(RL)情况：先右旋(LL)再左旋(RR)——双旋

右左情况：先让失衡节点的右子树右旋（需要出让节点：将升上去之后的右子节点14出让给降级下来的左子节点), 然后再按照失衡节点左旋(不用出让节点)。

总结：左左和右右情况，只需要旋转一次即可，左右和右左需要旋转两次。

3.红黑树

红黑树也是一种自平衡的二叉搜索树

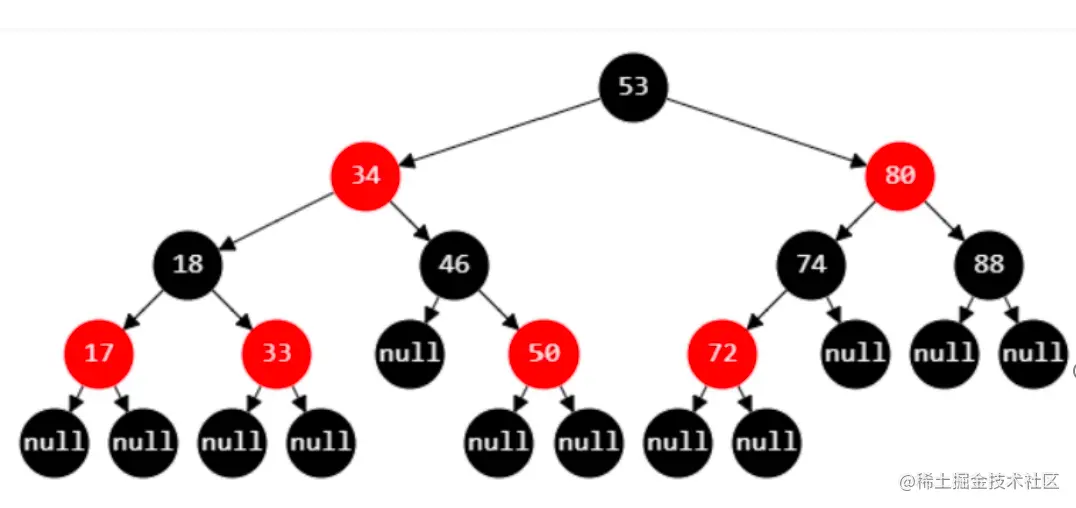

红黑树的性质：

节点是 $\color{red}{RED}$ 或者 $\color{black}{BLACK}$
根节点是 $\color{black}{BLACK}$
叶子节点（外部节点，空节点）都是 $\color{black}{BLACK}$
$\color{red}{RED}$ 节点的子节点都是 $\color{black}{BLACK}$ ( $\color{red}{RED}$ 节点的 parent 都是 $\color{black}{BLACK}$ )
从根节点到叶子节点的所有路径上不能有 2 个连续的 $\color{red}{RED}$ 节点
从任一节点到叶子节点的所有路径都包含相同数目的 $\color{black}{BLACK}$ 节点

注意：这里的叶子节点就是 null 节点，实际中我们并不会去管他。在实际开发中，我们可能就添加17， 33 这样的节点，至于它们下面的null 节点是不需要管的。

红黑树中所说的叶子节点和我们以前 BinarySerachTree , AVLTree 所说的叶子节点不一样，红黑树中的叶子节点是值这些假想的null节点。比如17 可能是AVL 树的叶子节点，但是在红黑树中，它下面的null才是叶子节点。

红黑树让那些度为0或者度为1的节点都变成度为2的节点，怎么变呢？就是添加 null 节点。这样就变成了真二叉树

平衡二叉搜索树VS红黑树

平衡二叉搜索树:

平衡标准比较严格：每个左右子树的高度差不超过1
搜索、添加、删除都是 O(logn) 复杂度，其中添加仅需 O(1) 次旋转调整、删除最多需要 O(logn) 次旋转调整
100W个节点，AVL树最大树高28

红黑树：

平衡标准比较宽松：没有一条路径会大于其他路径的2倍
搜索、添加、删除都是 O(logn) 复杂度，其中添加、删除都仅需 O(1) 次旋转调整
100W个节点，红黑树最大树高40

总结：

搜索的次数远远大于插入和删除，选择AVL树；搜索、插入、删除次数几乎差不多，选择红黑树
相对于AVL树来说，红黑树牺牲了部分平衡性以换取插入/删除操作时少量的旋转操作，整体来说性能要优于AVL树
红黑树的平均统计性能优于AVL树，实际应用中更多选择使用红黑树

4.TreeMap源码分析

4.1 类结构

public class TreeMap<K,V>
    extends AbstractMap<K,V>
    implements NavigableMap<K,V>, Cloneable, java.io.Serializable
{
    /**
     * 比较器，通过构造器传入
     */
    private final Comparator<? super K> comparator;

    /**
     * 根节点
     */
    private transient Entry<K,V> root;

    /**
     * 元素个数
     */
    private transient int size = 0;

    /**
     * 集合都有的属性，表示修改次数
     */
    private transient int modCount = 0;

    /**
     * 空参构造器，没有指定比较器
     */
    public TreeMap() {
        comparator = null;
    }

    /**
     * 制定了比较器
     */
    public TreeMap(Comparator<? super K> comparator) {
        this.comparator = comparator;
    }

    //其他构造器
    //.........


     /**
     * 元素
     */
    static final class Entry<K,V> implements Map.Entry<K,V> {
        K key;
        V value;
        Entry<K,V> left; //左节点
        Entry<K,V> right;  //右节点
        Entry<K,V> parent;  //父节点
        boolean color = BLACK;  //节点颜色

        //.....其他方法
    }

}

TreeMap要想完成比较功能，必须满足以下要求:

要么通过构造器传入比较器java.util.Comparator接口
要么key实现了java.lang.Comparable接口

4.2 put()方法分析

测试数据：

Map<Integer, String> map = new TreeMap<>();
map.put(1005, "小王");
map.put(1001, "小明");
map.put(1003, "小刚");
map.put(1002, "小红");
map.put(1004, "小飞");
map.forEach((k, v) -> System.out.printf("%s = %s, ", k, v));

put源码分析：

public V put(K key, V value) {
    //将根节点赋给t
    Entry<K,V> t = root;
    //如果t是null,说明这是第一次put元素
    if (t == null) {
        /**
         * 自己和自己比较
         *   1.判断key是否为空，如果为空，则抛出空指针异常
         *   2.判断是否指定了Comparator比较器或者key是否实现了Comparable接口
         */
        compare(key, key); // type (and possibly null) check

        //创建根节点元素
        root = new Entry<>(key, value, null);
        size = 1;
        modCount++;
        return null;
    }
    //走下面的逻辑说明不是第一次put元素

    int cmp;
    Entry<K,V> parent;
    //如果通过构造器制定了比较器，那么就用比较器进行比较，否则就使用Comparable比较
    Comparator<? super K> cpr = comparator;
    if (cpr != null) {
        //请看下面Comparable的do-while分析，他们两个本质上是一样的逻辑
        do {
            parent = t;
            cmp = cpr.compare(key, t.key);
            if (cmp < 0)
                t = t.left;
            else if (cmp > 0)
                t = t.right;
            else
                return t.setValue(value);
        } while (t != null);
    }
    else {  //使用Comparable比较
        //如果key是null,抛出异常，说明TreeMap的key不允许为空
        if (key == null)
            throw new NullPointerException();
        @SuppressWarnings("unchecked")
            Comparable<? super K> k = (Comparable<? super K>) key;

        //整个do-while的逻辑就是在做一件事：那就是找到当前put节点的父节点
        do {
            //找到根节点(第一次t是根节点，经过循环后会用子节点逐级覆盖)
            parent = t;
            //当前传入的key和根节点的key比较
            cmp = k.compareTo(t.key);
            //如果cmp < 0, 说明当前key 小于 t.key
            if (cmp < 0)
                t = t.left;
            //如果cmp > 0, 说明当前key 大于 t.key
            else if (cmp > 0)
                t = t.right;
            //否则说明key的值一样，则用新值覆盖旧值
            else
                return t.setValue(value);
        } while (t != null);
    }
    //创建新的节点元素，parent就是上面通过do-while找到的
    Entry<K,V> e = new Entry<>(key, value, parent);
    //如果 cmp < 0, 说明当前节点要放到父节点的左子节点
    if (cmp < 0)
        parent.left = e;
    //如果 cmp > 0, 说明当前节点要放到父节点的右子节点
    else
        parent.right = e;
    //红黑树的旋转和染色!!!
    fixAfterInsertion(e);
    size++;
    modCount++;
    return null;
}

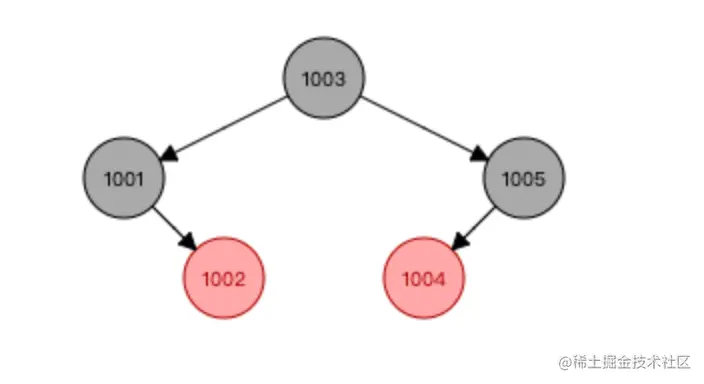

在线演示红黑树

总结:

TreeMap的key不允许为空，否则抛出空指针异常
整个do-while逻辑就是做一件事：找到当前put元素的父节点

4.2 get()方法分析

public V get(Object key) {
    Entry<K,V> p = getEntry(key);
    return (p==null ? null : p.value);
}

核心逻辑就是getEntry()方法：

final Entry<K,V> getEntry(Object key) {
    //如果我们通过构造器传入了比较器，那么就用传入的比较器进行比较
    if (comparator != null)
        return getEntryUsingComparator(key);
    //如果key是null, 则抛出一样
    if (key == null)
        throw new NullPointerException();
    @SuppressWarnings("unchecked")
        //使用key的Comparable进行比较
        Comparable<? super K> k = (Comparable<? super K>) key;
    Entry<K,V> p = root;
    while (p != null) {
        int cmp = k.compareTo(p.key);
        if (cmp < 0)  //小于0就左边找
            p = p.left;
        else if (cmp > 0)  //大于0就右边找
            p = p.right;
        else
            return p;  //找到了
    }
    return null;
}

查找比较简单，就是按照二叉树的查找逻辑进行查找。

好了，关于TreeMap的介绍就到这里吧，其中关于红黑树的逻辑并没有详细说明，如果打算专门写一篇文章来记录红黑树。

5.总结

TreeMap的 key 不允许为空
TreeMap可以根据key实现排序，但必须满足以下两个条件之一：要么通过构造器制定Comparator比较器，要么key实现了Comparable接口，否则无法完成排序将报错
get的时候也不能指定null作为key,否则将报错
底层是红黑树

限于作者水平，文中难免有错误之处，欢迎指正，勿喷，感谢感谢
