1. 数据库服务器的优化步骤

当我们遇到数据库调优问题的时候，该如何思考呢？这里把思考的流程整理成下面这张图。

整个流程划分成了 观察（Show status） 和 行动（Action） 两个部分。字母 S 的部分代表观察（会使 用相应的分析工具），字母 A 代表的部分是行动（对应分析可以采取的行动）。

image.png 首先观察服务器状态是否存在周期性波动，如果缓存策略没有解决，或者不是周期性波动的原因，我们就需要进一步分析查询延迟和卡顿的原因。

接下来进入S2这一步，我们需要开启慢查询。慢查询可以帮我们定义执行慢的SQL语句。我们可以通过设置long_query_time 参数定义"慢"的阈值，如果SQL执行时间超过了 long_query_time，则会认为是慢查询，当手机上来这些慢查询之后，我们就可以通过分析工具对慢查询日志进行分析。

在S3这一步骤中，我们就知道了执行慢的SQL，这样就可以针对性地用EXPLAIN查看对应SQL语句的执行计划，或者使用** show profile** 查看SQL中每一个步骤的时间成本，这样我们就可以了解SQL查询慢是因为执行时间长，还是等待时间长。

如果是SQL等待时间长，我们进入A2步骤。这一步骤中，我们可以调优服务器参数。比如适当增加数据库缓冲池等。如果SQL执行时间长，就进入A3步骤，这一步中我们需要考虑是索引设计的问题？还是查询关联的数据表过多？还是因为数据表的字段设计问题导致了这一现象。然后在这些维度上进行对应的调整。

如果A2和A3都不能解决问题，我们需要考虑数据库自身的SQL查询性能是否达到了瓶颈，如果确认没有达到性能瓶颈，就需要重新检查，重复以上的步骤，如果已经达到了性能瓶颈，进入A3阶段，需要考虑增加服务器，采用读写分离的架构，或者考虑对数据库进行分库分表，比如垂直分库，垂直分表和水平分表等。

以上就是数据库调优的流程思路。如果我们发现执行SQL时存在不规则延迟或卡顿的时候，就可以采用分析工具帮我们定位有问题的SQL，这三种分析工具你可以理解是SQL调优的三个步骤：慢查询，EXPLAIN和SHOW PROFILING。 image.png

2. 查看系统性能参数

在MySQL中，可以使用SHOW STATUS** 语句查询一些MySQL数据库服务器的性能参数、执行频率。
SHOW STATUS语句语法如下：

SHOW [GLOBAL|SESSION] STATUS LIKE '参数';

一些常用的性能参数如下：

  • Connections: 连接MySQL服务器的次数。
  • Uptime: MySQL服务器的上线时间。
  • Slow_queries: 慢查询的次数。
  • Innodb_rows_read: Select查询返回的行数
  • Innodb_rows_inserted: 执行INSERT操作插入的行数
  • Innodb_rows_updated: 执行UPDATE操作更新的行数
  • Innodb_rows_deleted：执行DELETE操作删除的行数
  • Com_select：查询操作的次数
  • Com_insert：插入操作的次数。对于批量插入的INSERT操作，只累加一次。
  • Com_update：更新操作的次数。
  • Com_delete:删除操作的次数。

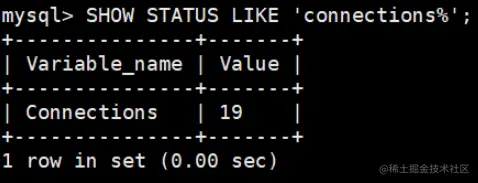

若查询MySQL服务器的连接次数，则可以执行如下语句：

SHOW STATUS LIKE 'connections%';


3. 统计SQL的查询成本：last_query_cost

我们依然使用 student_info 表为例：

CREATE TABLE `student_info` ( `id` INT(11) NOT NULL AUTO_INCREMENT, `student_id` INT NOT NULL , `name` VARCHAR(20) DEFAULT NULL, `course_id` INT NOT NULL , `class_id` INT(11) DEFAULT NULL, `create_time` DATETIME DEFAULT CURRENT_TIMESTAMP ON UPDATE CURRENT_TIMESTAMP, PRIMARY KEY (`id`) ) ENGINE=INNODB AUTO_INCREMENT=1 DEFAULT CHARSET=utf8;

如果我们想要查询 id=900001 的记录，然后看下查询成本，我们可以直接在聚簇索引上进行查找：

SELECT student_id, class_id, NAME, create_time FROM student_info WHERE id = 900001;

运行结果（1 条记录，运行时间为 0.042s ）

然后再看下查询优化器的成本，实际上我们只需要检索一个页即可：

mysql> SHOW STATUS LIKE 'last_query_cost';
+-----------------+----------+
| Variable_name | Value |
+-----------------+----------+
| Last_query_cost | 1.000000 |
+-----------------+----------+

如果我们想要查询 id 在 900001 到 9000100 之间的学生记录呢？

SELECT student_id, class_id, NAME, create_time FROM student_info
WHERE id BETWEEN 900001 AND 900100;

运行结果（100 条记录，运行时间为 0.046s ）：

然后再看下查询优化器的成本，这时我们大概需要进行 20 个页的查询。

mysql> SHOW STATUS LIKE 'last_query_cost';
+-----------------+-----------+
| Variable_name | Value |
+-----------------+-----------+
| Last_query_cost | 21.134453 |
+-----------------+-----------+


SHOW STATUS LIKE 'last_query_cost';

使用场景：它对于比较开销是非常有用的，特别是我们有好几种查询方式可选的时候。

SQL 查询是一个动态的过程，从页加载的角度来看，我们可以得到以下两点结论：

  1. 位置决定效率。如果页就在数据库缓冲池中，那么效率是最高的，否则还需要从内存或者磁盘中进行读取，当然针对单个页的读取来说，如果页存在于内存中，会比在磁盘中读取效率高很多。
  2. 批量决定效率。如果我们从磁盘中对单一页进行随机读，那么效率是很低的（差不多10ms），而采用顺序读取的方式，批量对页进行读取，平均一页的读取效率就会提升很多，甚至要快于单个页面在内存中的随机读取。

所以说，遇到I/O并不用担心，方法找对了，效率还是很高的。我们首先要考虑数据存放的位置，如果是经常使用的数据就要尽量放到缓冲池中，其次我们可以充分利用磁盘的吞吐能力，一次性批量读取数据，这样单个页的读取效率也就得到了提升。

4. 定位执行慢的SQL：慢查询日志

MySQL的慢查询日志，用来记录在MySQL中响应时间超过阈值的语句，具体指运行时间超过long_query_time的值的SQL，则会被记录到慢查询日志中。long_query_time的默认值为10，意思是运行10秒以上（不含10秒）的语句，认为是超出了我们的最大忍耐时间值。

默认情况下，MySQL数据库没有开启慢查询日志，需要我们手动来设置这个参数。如果不是调优需要的话，一般不建议启动该参数，因为开启慢查询日志会或多或少带来一定的性能影响。

4.1 开启慢查询日志参数

1. 开启slow_query_log

set global slow_query_log='ON';

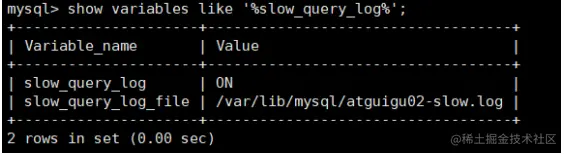

查看下慢查询日志是否开启，以及慢查询日志文件的位置：

show variables like `%slow_query_log%`;

image.png 你能看到这时慢查询分析已经开启，同时文件保存在 /var/lib/mysql/atguigu02-slow.log 文件 中。

2. 修改long_query_time阈值

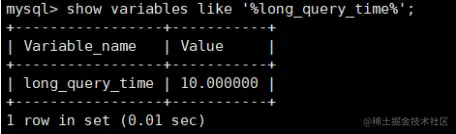

show variables like '%long_query_time%';


#测试发现：设置global的方式对当前session的long_query_time失效。对新连接的客户端有效。所以可以一并 执行下述语句

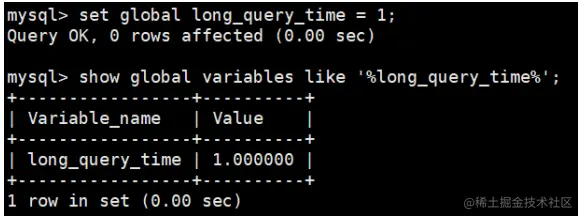

mysql > set global long_query_time = 1;
mysql> show global variables like '%long_query_time%';
​
mysql> set long_query_time=1;
mysql> show variables like '%long_query_time%';


4.2 查看慢查询数目

查询当前系统中有多少条慢查询记录

SHOW GLOBAL STATUS LIKE '%Slow_queries%';

4.3 慢查询日志分析工具：mysqldumpslow

在生产环境中，如果要手工分析日志，查找、分析SQL，显然是个体力活，MySQL提供了日志分析工具 mysqldumpslow 。

查看mysqldumpslow的帮助信息

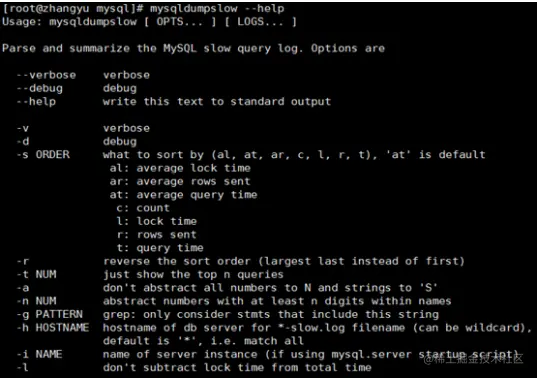

mysqldumpslow --help

image.png mysqldumpslow 命令的具体参数如下：

  • -a: 不将数字抽象成N，字符串抽象成S
  • -s: 是表示按照何种方式排序：
    • c: 访问次数
    • l:锁定时间
    • r: 返回记录
    • t: 查询时间
    • al:平均锁定时间
    • ar:平均返回记录数
    • at:平均查询时间 （默认方式）
    • ac:平均查询次数
  • -t: 即为返回前面多少条的数据；
  • -g: 后边搭配一个正则匹配模式，大小写不敏感的；

举例：我们想要按照查询时间排序，查看前五条 SQL 语句，这样写即可：

mysqldumpslow -s t -t 5 /var/lib/mysql/atguigu01-slow.log

[root@bogon ~]# mysqldumpslow -s t -t 5 /var/lib/mysql/atguigu01-slow.log
Reading mysql slow query log from /var/lib/mysql/atguigu01-slow.log
Count: 1 Time=2.39s (2s) Lock=0.00s (0s) Rows=13.0 (13), root[root]@localhost
SELECT * FROM student WHERE name = 'S'
Count: 1 Time=2.09s (2s) Lock=0.00s (0s) Rows=2.0 (2), root[root]@localhost
SELECT * FROM student WHERE stuno = N
Died at /usr/bin/mysqldumpslow line 162, <> chunk 2.

工作常用参考：

#得到返回记录集最多的10个SQL
mysqldumpslow -s r -t 10 /var/lib/mysql/atguigu-slow.log
#得到访问次数最多的10个SQL
mysqldumpslow -s c -t 10 /var/lib/mysql/atguigu-slow.log
#得到按照时间排序的前10条里面含有左连接的查询语句
mysqldumpslow -s t -t 10 -g "left join" /var/lib/mysql/atguigu-slow.log
#另外建议在使用这些命令时结合 | 和more 使用 ，否则有可能出现爆屏情况
mysqldumpslow -s r -t 10 /var/lib/mysql/atguigu-slow.log | more

4.4 关闭慢查询日志

方式1：永久性方式

[mysqld]
slow_query_log=OFF
#或
[mysqld]
#slow_query_log =OFF

重启MySQL服务，执行如下语句查询慢日志功能。

SHOW VARIABLES LIKE '%slow%'; #查询慢查询日志所在目录
SHOW VARIABLES LIKE '%long_query_time%'; #查询超时时长

方式2：临时性方式

SET GLOBAL slow_query_log=off;

重启MySQL服务，使用SHOW语句查询慢查询日志功能信息，具体SQL语句如下

SHOW VARIABLES LIKE '%slow%'; #以及
SHOW VARIABLES LIKE '%long_query_time%';

4.5删除慢查询日志

5. 查看 SQL 执行成本：SHOW PROFILE

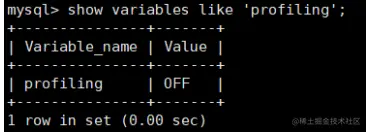

mysql > show variables like 'profiling';

image.png 通过设置 profiling='ON’ 来开启 show profile：

mysql > set profiling = 'ON';

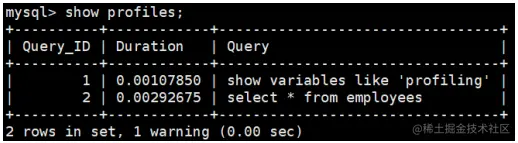

image.png 你能看到当前会话一共有 2 个查询。如果我们想要查看最近一次查询的开销，可以使用：

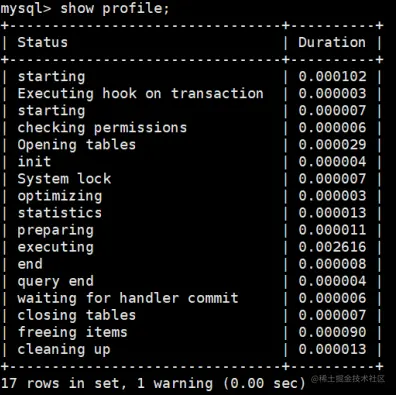

mysql > show profile;

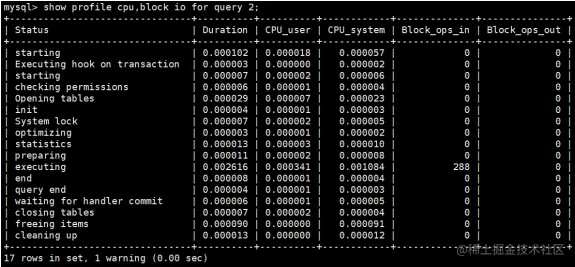

mysql> show profile cpu,block io for query 2;

image.png show profile的常用查询参数： ① ALL：显示所有的开销信息。

② BLOCK IO：显示块IO开销。

③ CONTEXT SWITCHES：上下文切换开 销。

④ CPU：显示CPU开销信息。

⑤ IPC：显示发送和接收开销信息。

⑥ MEMORY：显示内存开销信 息。

⑦ PAGE FAULTS：显示页面错误开销信息。

⑧ SOURCE：显示和Source_function，Source_file， Source_line相关的开销信息。

⑨ SWAPS：显示交换次数开销信息。

show variables like 'profiling';
#开启
set profiling = 'ON';
#查看
show profiles;
show profile cpu,block io for query 2;

6. 分析查询语句：EXPLAIN

概述

官网介绍 dev.mysql.com/doc/refman/… dev.mysql.com/doc/refman/…

版本情况

  • SQL 5.6.3以前只能 EXPLAIN SELECT ；MYSQL 5.6.3以后就可以 EXPLAIN SELECT，UPDATE， DELETE
  • 在5.7以前的版本中，想要显示 partitions 需要使用 explain partitions 命令；想要显示 filtered 需要使用 explain extended 命令。在5.7版本后，默认explain直接显示partitions和 filtered中的信息。

6.1 基本语法

EXPLAIN SELECT select_options
#或者
DESCRIBE SELECT select_options

如果我们想看看某个查询的执行计划的话，可以在具体的查询语句前边加一个 EXPLAIN ，就像这样：

mysql> EXPLAIN SELECT 1;

EXPLAIN 语句输出的各个列的作用如下：

列名描述
id在一个大的查询语句中每个SELECT关键字都对应一个唯一的id
select_typeSELECT关键字对应的那个查询的类型
table表名
partitions匹配的分区信息
type针对单表的访问方法
possible_keys可能用到的索引
key实际上使用的索引
key_len实际使用到的索引长度
ref当使用索引列等值查询时，与索引列进行等值匹配的对象信息
rows预估的需要读取的记录条数
filtered某个表经过搜索条件过滤后剩余记录条数的百分比
Extra一些额外的信息

6.2 EXPLAIN各列作用

1. table

不论我们的查询语句有多复杂，包含了多少个表 ，到最后也是需要对每个表进行单表访问的，所以MySQL规定EXPLAIN语句输出的每条记录都对应着某个单表的访问方法，该条记录的table列代表着该表的表名（有时不是真实的表名字，可能是简称）。

2. id 我们写的查询语句一般都以 SELECT 关键字开头，比较简单的查询语句里只有一个 SELECT 关键字，比 如下边这个查询语句：

SELECT * FROM s1 WHERE key1 = 'a';

稍微复杂一点的连接查询中也只有一个 SELECT 关键字，比如：

SELECT * FROM s1 INNER JOIN s2 ON s1.key1 = s2.key1 WHERE s1.common_field = 'a';

mysql> EXPLAIN SELECT * FROM s1 WHERE key1 = 'a';


mysql> EXPLAIN SELECT * FROM s1 INNER JOIN s2;


mysql> EXPLAIN SELECT * FROM s1 WHERE key1 IN (SELECT key1 FROM s2) OR key3 = 'a';


mysql> EXPLAIN SELECT * FROM s1 WHERE key1 IN (SELECT key2 FROM s2 WHERE common_field = 'a');


mysql> EXPLAIN SELECT * FROM s1 UNION SELECT * FROM s2;


小结:

  • id如果相同，可以认为是一组，从上往下顺序执行
  • 在所有组中，id值越大，优先级越高，越先执行
  • 关注点：id号每个号码，表示一趟独立的查询,一个sql的查询趟数越少越好

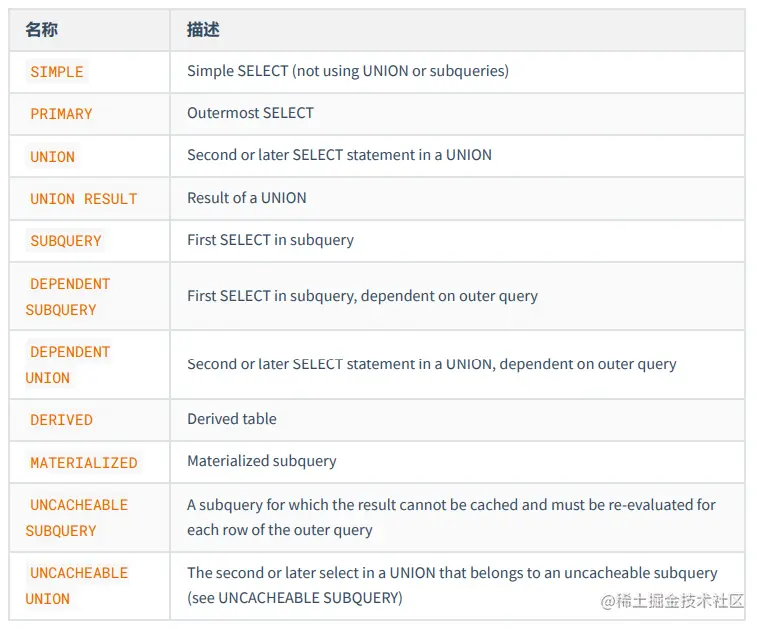

3. select_type image.png 具体分析如下：

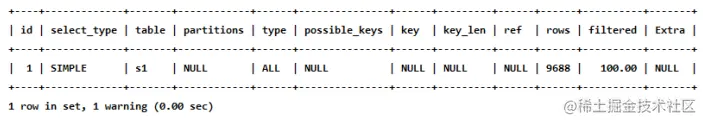

mysql> EXPLAIN SELECT * FROM s1;

image.png 当然，连接查询也算是 SIMPLE 类型，比如：

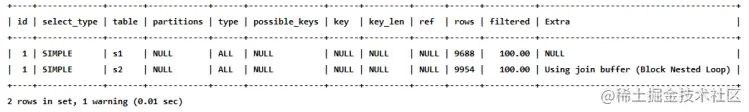

mysql> EXPLAIN SELECT * FROM s1 INNER JOIN s2;

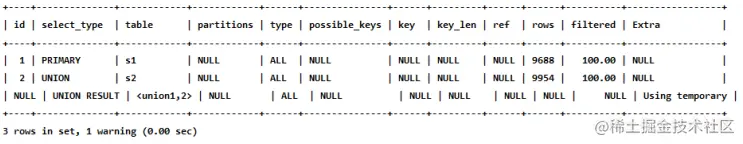

  • PRIMARY

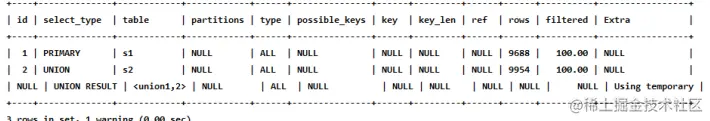

mysql> EXPLAIN SELECT * FROM s1 UNION SELECT * FROM s2;


  • UNION
  • UNION RESULT

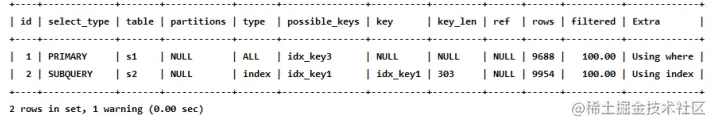

  • SUBQUERY

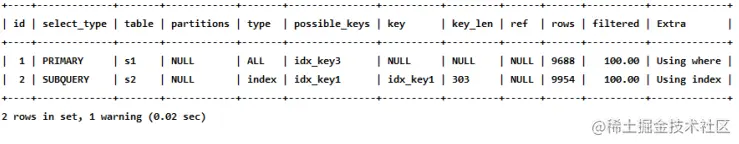

mysql> EXPLAIN SELECT * FROM s1 WHERE key1 IN (SELECT key1 FROM s2) OR key3 = 'a';

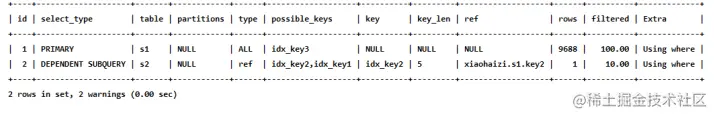

  • DEPENDENT SUBQUERY
mysql> EXPLAIN SELECT * FROM s1 WHERE key1 IN (SELECT key1 FROM s2 WHERE s1.key2 = s2.key2) OR key3 = 'a';


  • DEPENDENT UNION

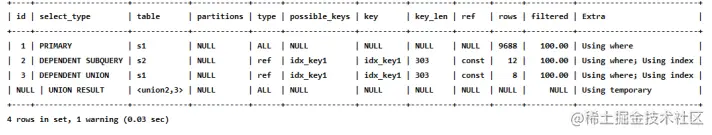

mysql> EXPLAIN SELECT * FROM s1 WHERE key1 IN (SELECT key1 FROM s2 WHERE key1 = 'a' UNION SELECT key1 FROM s1 WHERE key1 = 'b');

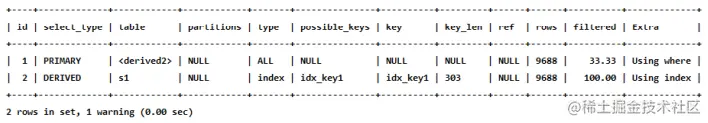

  • DERIVED
mysql> EXPLAIN SELECT * FROM (SELECT key1, count(*) as c FROM s1 GROUP BY key1) AS derived_s1 where c > 1;


  • MATERIALIZED

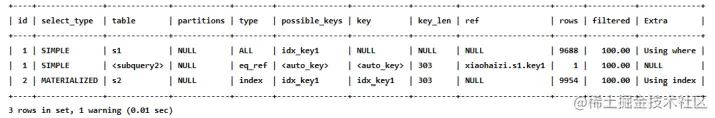

mysql> EXPLAIN SELECT * FROM s1 WHERE key1 IN (SELECT key1 FROM s2);


  • UNCACHEABLE SUBQUERY
  • UNCACHEABLE UNION 4. partitions
  • 如果想详细了解，可以如下方式测试。创建分区表：
-- 创建分区表， -- 按照id分区，id<100 p0分区，其他p1分区 CREATE TABLE user_partitions (id INT auto_increment, NAME VARCHAR(12),PRIMARY KEY(id)) PARTITION BY RANGE(id)( PARTITION p0 VALUES less than(100), PARTITION p1 VALUES less than MAXVALUE );


DESC SELECT * FROM user_partitions WHERE id>200;

查询id大于200（200>100，p1分区）的记录，查看执行计划，partitions是p1，符合我们的分区规则

image.png 5. type（重点） 完整的访问方法如下： system ， const ， eq_ref ， ref ， fulltext ， ref_or_null ， index_merge ， unique_subquery ， index_subquery ， range ， index ， ALL 。 我们详细解释一下：

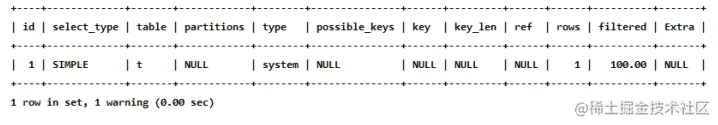

  • system
mysql> CREATE TABLE t(i int) Engine=MyISAM;
Query OK, 0 rows affected (0.05 sec)

mysql> INSERT INTO t VALUES(1);
Query OK, 1 row affected (0.01 sec)

然后我们看一下查询这个表的执行计划：

mysql> EXPLAIN SELECT * FROM t;

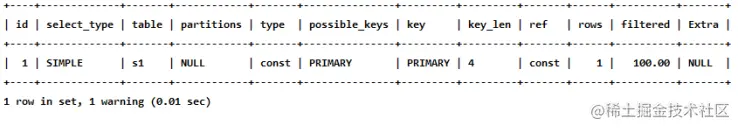

  • const

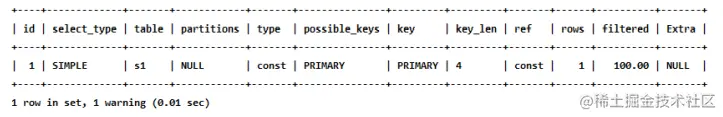

mysql> EXPLAIN SELECT * FROM s1 WHERE id = 10005;


  • eq_ref

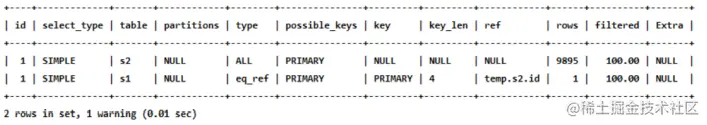

mysql> EXPLAIN SELECT * FROM s1 INNER JOIN s2 ON s1.id = s2.id;

image.png 从执行计划的结果中可以看出，MySQL打算将s2作为驱动表，s1作为被驱动表，重点关注s1的访问 方法是 eq_ref ，表明在访问s1表的时候可以 通过主键的等值匹配 来进行访问。

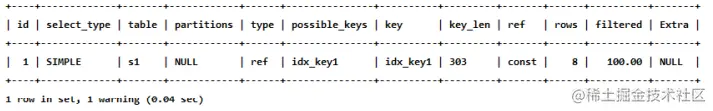

  • ref

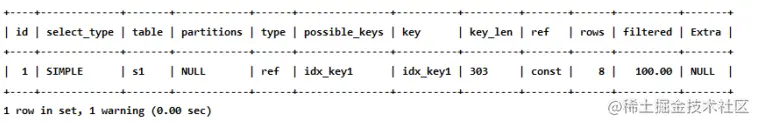

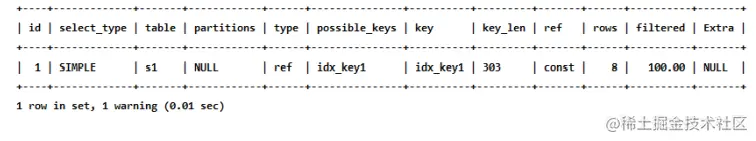

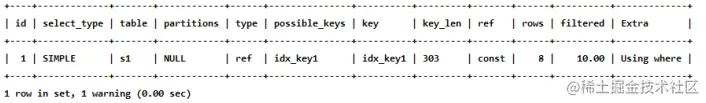

mysql> EXPLAIN SELECT * FROM s1 WHERE key1 = 'a';


  • fulltext
    • 全文索引
  • ref_or_null
mysql> EXPLAIN SELECT * FROM s1 WHERE key1 = 'a' OR key1 IS NULL;


  • index_merge
mysql> EXPLAIN SELECT * FROM s1 WHERE key1 = 'a' OR key3 = 'a';

image.png 从执行计划的 type 列的值是 index_merge 就可以看出，MySQL 打算使用索引合并的方式来执行 对 s1 表的查询。

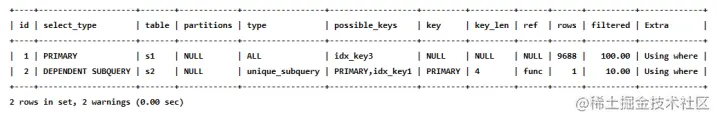

  • unique_subquery
mysql> EXPLAIN SELECT * FROM s1 WHERE key2 IN (SELECT id FROM s2 where s1.key1 = s2.key1) OR key3 = 'a';

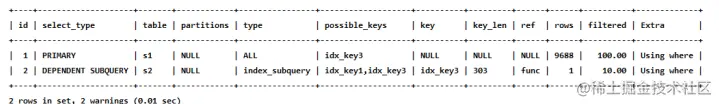

  • index_subquery
mysql> EXPLAIN SELECT * FROM s1 WHERE common_field IN (SELECT key3 FROM s2 where s1.key1 = s2.key1) OR key3 = 'a';


  • range
mysql> EXPLAIN SELECT * FROM s1 WHERE key1 IN ('a', 'b', 'c');

image.png 或者：

mysql> EXPLAIN SELECT * FROM s1 WHERE key1 > 'a' AND key1 < 'b';

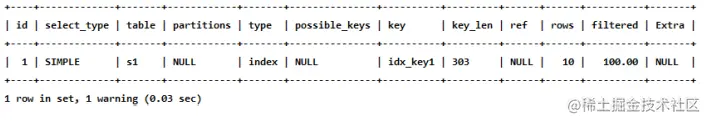

  • index
mysql> EXPLAIN SELECT key_part2 FROM s1 WHERE key_part3 = 'a';

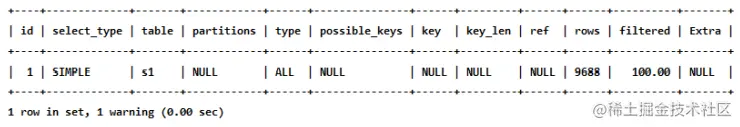

  • ALL
mysql> EXPLAIN SELECT * FROM s1;


结果值从最好到最坏依次是： system > const > eq_ref > ref > fulltext > ref_or_null > index_merge > unique_subquery > index_subquery > range > index > ALL

SQL性能优化的目标：至少要达到 range级别，要求是ref级别，最好是consts级别。（阿里巴巴开发手册要求）

6. possible_keys和key

mysql> EXPLAIN SELECT * FROM s1 WHERE key1 > 'z' AND key3 = 'a';

image.png 7. key_len（重点）

mysql> EXPLAIN SELECT * FROM s1 WHERE id = 10005;

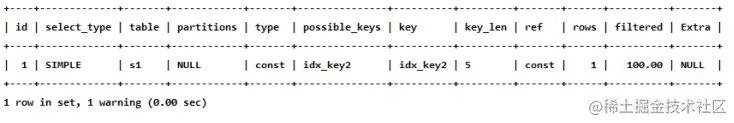

mysql> EXPLAIN SELECT * FROM s1 WHERE key2 = 10126;


mysql> EXPLAIN SELECT * FROM s1 WHERE key1 = 'a';

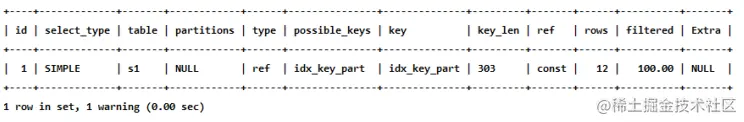

mysql> EXPLAIN SELECT * FROM s1 WHERE key_part1 = 'a';

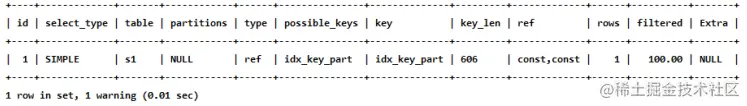

mysql> EXPLAIN SELECT * FROM s1 WHERE key_part1 = 'a' AND key_part2 = 'b';


key_len的长度计算公式：

varchar(10)变长字段且允许NULL = 10 * ( character set： utf8=3,gbk=2,latin1=1)+1(NULL)+2(变长字段)

varchar(10)变长字段且不允许NULL = 10 * ( character set：utf8=3,gbk=2,latin1=1)+2(变长字段)

char(10)固定字段且允许NULL = 10 * ( character set：utf8=3,gbk=2,latin1=1)+1(NULL)

char(10)固定字段且不允许NULL = 10 * ( character set：utf8=3,gbk=2,latin1=1)

8. ref

mysql> EXPLAIN SELECT * FROM s1 WHERE key1 = 'a';


mysql> EXPLAIN SELECT * FROM s1 INNER JOIN s2 ON s1.id = s2.id;

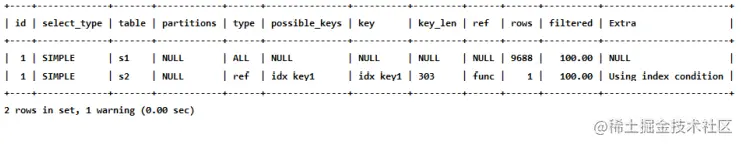

mysql> EXPLAIN SELECT * FROM s1 INNER JOIN s2 ON s2.key1 = UPPER(s1.key1);


9. rows（重点）

mysql> EXPLAIN SELECT * FROM s1 WHERE key1 > 'z';


预估的需要读取的记录条数

10. filtered

mysql> EXPLAIN SELECT * FROM s1 WHERE key1 > 'z' AND common_field = 'a';

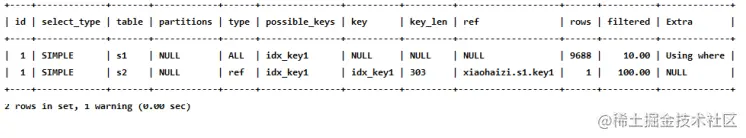

mysql> EXPLAIN SELECT * FROM s1 INNER JOIN s2 ON s1.key1 = s2.key1 WHERE s1.common_field = 'a';


11. Extra

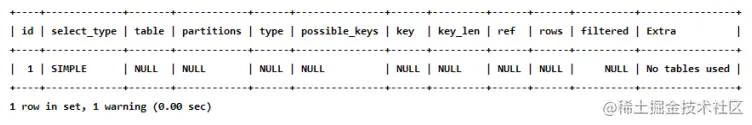

mysql> EXPLAIN SELECT 1;

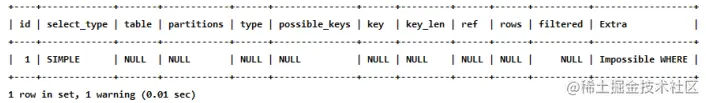

  • Impossible WHERE
mysql> EXPLAIN SELECT * FROM s1 WHERE 1 != 1;


  • Using where

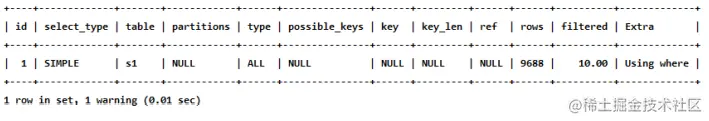

mysql> EXPLAIN SELECT * FROM s1 WHERE common_field = 'a';

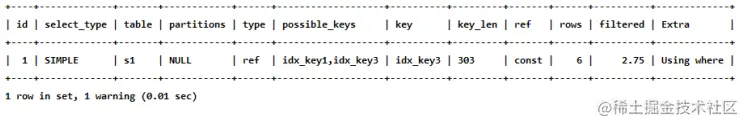

mysql> EXPLAIN SELECT * FROM s1 WHERE key1 = 'a' AND common_field = 'a';

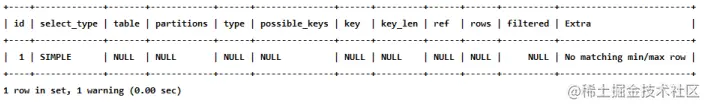

  • No matching min/max row
mysql> EXPLAIN SELECT MIN(key1) FROM s1 WHERE key1 = 'abcdefg';

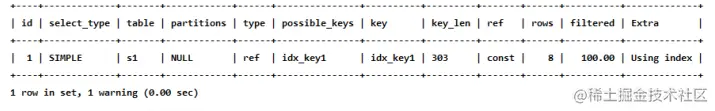

  • Using index
mysql> EXPLAIN SELECT key1 FROM s1 WHERE key1 = 'a';

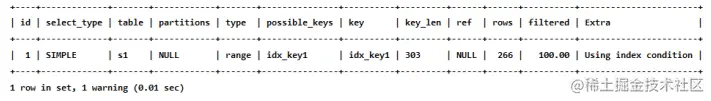

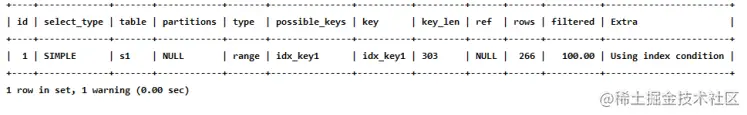

  • Using index condition
SELECT * FROM s1 WHERE key1 > 'z' AND key1 LIKE '%a';

mysql> EXPLAIN SELECT * FROM s1 WHERE key1 > 'z' AND key1 LIKE '%b';


  • Using join buffer (Block Nested Loop)
mysql> EXPLAIN SELECT * FROM s1 INNER JOIN s2 ON s1.common_field = s2.common_field;

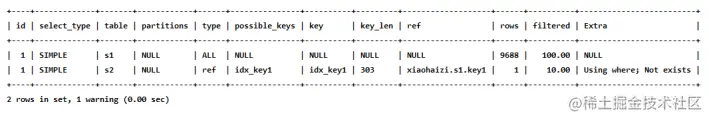

  • Not exists
mysql> EXPLAIN SELECT * FROM s1 LEFT JOIN s2 ON s1.key1 = s2.key1 WHERE s2.id IS NULL;


  • Using intersect(...) 、 Using union(...) 和 Using sort_union(...)
mysql> EXPLAIN SELECT * FROM s1 WHERE key1 = 'a' OR key3 = 'a';

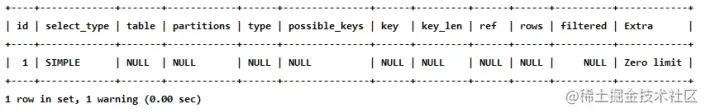

  • Zero limit
mysql> EXPLAIN SELECT * FROM s1 LIMIT 0;


  • Using filesort

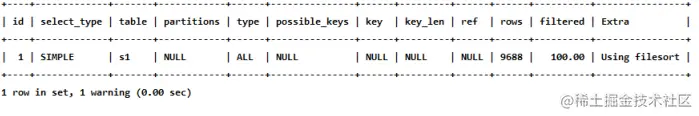

mysql> EXPLAIN SELECT * FROM s1 ORDER BY key1 LIMIT 10;


mysql> EXPLAIN SELECT * FROM s1 ORDER BY common_field LIMIT 10;


  • Using temporary
mysql> EXPLAIN SELECT DISTINCT common_field FROM s1;

image.png 再比如：

mysql> EXPLAIN SELECT common_field, COUNT(*) AS amount FROM s1 GROUP BY common_field;


mysql> EXPLAIN SELECT key1, COUNT(*) AS amount FROM s1 GROUP BY key1;

image.png 从 Extra 的 Using index 的提示里我们可以看出，上述查询只需要扫描 idx_key1 索引就可以搞 定了，不再需要临时表了。

  • 其它

其它特殊情况这里省略。

12. 小结

  • EXPLAIN不考虑各种Cache
  • EXPLAIN不能显示MySQL在执行查询时所作的优化工作
  • EXPLAIN不会告诉你关于触发器、存储过程的信息或用户自定义函数对查询的影响情况
  • 部分统计信息是估算的，并非精确值

7. EXPLAIN的进一步使用

7.1 EXPLAIN四种输出格式

这里谈谈EXPLAIN的输出格式。EXPLAIN可以输出四种格式：传统格式，JSON格式，TREE格式以及可视化输出。用户可以根据需要选择适用于自己的格式。

1. 传统格式

传统格式简单明了，输出是一个表格形式，概要说明查询计划。

mysql> EXPLAIN SELECT s1.key1, s2.key1 FROM s1 LEFT JOIN s2 ON s1.key1 = s2.key1 WHERE s2.common_field IS NOT NULL;


2. JSON格式

JSON格式：在EXPLAIN单词和真正的查询语句中间加上FORMAT=JSON。用于查看执行成本cost_info

EXPLAIN FORMAT=JSON SELECT ....

我们使用 # 后边跟随注释的形式为大家解释了 EXPLAIN FORMAT=JSON 语句的输出内容，但是大家可能 有疑问 "cost_info" 里边的成本看着怪怪的，它们是怎么计算出来的？先看 s1 表的 "cost_info" 部 分：

"cost_info": { "read_cost": "1840.84", "eval_cost": "193.76", "prefix_cost": "2034.60", "data_read_per_join": "1M" }
  • read_cost 是由下边这两部分组成的：
    • IO 成本
    • 检测 rows × (1 - filter) 条记录的 CPU 成本

    小贴士： rows和filter都是我们前边介绍执行计划的输出列，在JSON格式的执行计划中，rows 相当于rows_examined_per_scan，filtered名称不变。

  • eval_cost 是这样计算的：
    • 检测 rows × filter 条记录的成本。
  • prefix_cost 就是单独查询 s1 表的成本，也就是：
    • read_cost + eval_cost
  • data_read_per_join 表示在此次查询中需要读取的数据量。

对于 s2 表的 "cost_info" 部分是这样的：

"cost_info": { "read_cost": "968.80", "eval_cost": "193.76", "prefix_cost": "3197.16", "data_read_per_join": "1M" }

由于 s2 表是被驱动表，所以可能被读取多次，这里的 read_cost 和 eval_cost 是访问多次 s2 表后累 加起来的值，大家主要关注里边儿的 prefix_cost 的值代表的是整个连接查询预计的成本，也就是单 次查询 s1 表和多次查询 s2 表后的成本的和，也就是：

968.80 + 193.76 + 2034.60 = 3197.16

3. TREE格式

TREE格式是8.0.16版本之后引入的新格式，主要根据查询的各个部分之间的关系和各部分的执行顺序来描述如何查询。

mysql> EXPLAIN FORMAT=tree SELECT * FROM s1 INNER JOIN s2 ON s1.key1 = s2.key2 WHERE
s1.common_field = 'a'\G
*************************** 1. row ***************************
EXPLAIN: -> Nested loop inner join (cost=1360.08 rows=990)
-> Filter: ((s1.common_field = 'a') and (s1.key1 is not null)) (cost=1013.75
rows=990)
-> Table scan on s1 (cost=1013.75 rows=9895)
-> Single-row index lookup on s2 using idx_key2 (key2=s1.key1), with index
condition: (cast(s1.key1 as double) = cast(s2.key2 as double)) (cost=0.25 rows=1)
1 row in set, 1 warning (0.00 sec)

4. 可视化输出

可视化输出，可以通过MySQL Workbench可视化查看MySQL的执行计划。通过点击Workbench的放大镜图 标，即可生成可视化的查询计划。

上图按从左到右的连接顺序显示表。红色框表示 全表扫描 ，而绿色框表示使用 索引查找 。对于每个表， 显示使用的索引。还要注意的是，每个表格的框上方是每个表访问所发现的行数的估计值以及访问该表 的成本。

7.2 SHOW WARNINGS的使用

mysql> EXPLAIN SELECT s1.key1, s2.key1 FROM s1 LEFT JOIN s2 ON s1.key1 = s2.key1 WHERE s2.common_field IS NOT NULL;
# 查看优化后的执行语句
mysql> SHOW WARNINGS\G


mysql> SHOW WARNINGS\G
*************************** 1. row ***************************
Level: Note
Code: 1003
Message: /* select#1 */ select `atguigu`.`s1`.`key1` AS `key1`,`atguigu`.`s2`.`key1`
AS `key1` from `atguigu`.`s1` join `atguigu`.`s2` where ((`atguigu`.`s1`.`key1` =
`atguigu`.`s2`.`key1`) and (`atguigu`.`s2`.`common_field` is not null))
1 row in set (0.00 sec)

8. 分析优化器执行计划：trace

# 开启
SET optimizer_trace="enabled=on",end_markers_in_json=on;
# 设置大小
set optimizer_trace_max_mem_size=1000000;
# 使用
select * from student where id < 10;
select * from information_schema.optimizer_trace\G

开启后，可分析如下语句：

  • SELECT
  • INSERT
  • REPLACE
  • UPDATE
  • DELETE
  • EXPLAIN
  • SET
  • DECLARE
  • CASE
  • IF
  • RETURN
  • CALL

测试：执行如下SQL语句

select * from student where id < 10;

最后， 查询 information_schema.optimizer_trace 就可以知道MySQL是如何执行SQL的 ：

*************************** 1. row ***************************
//第1部分：查询语句
QUERY: select * from student where id < 10
//第2部分：QUERY字段对应语句的跟踪信息
TRACE: {
"steps": [
{
"join_preparation": { //预备工作
"select#": 1,
"steps": [
{
"expanded_query": "/* select#1 */ select `student`.`id` AS
`id`,`student`.`stuno` AS `stuno`,`student`.`name` AS `name`,`student`.`age` AS
`age`,`student`.`classId` AS `classId` from `student` where (`student`.`id` < 10)"
}
] /* steps */
} /* join_preparation */
},
{
"join_optimization": { //进行优化
"select#": 1,
"steps": [
{
"condition_processing": { //条件处理
"condition": "WHERE",
"original_condition": "(`student`.`id` < 10)",
"steps": [
{
"transformation": "equality_propagation",
"resulting_condition": "(`student`.`id` < 10)"
},
{
"transformation": "constant_propagation",
"resulting_condition": "(`student`.`id` < 10)"
},
{
"transformation": "trivial_condition_removal",
"resulting_condition": "(`student`.`id` < 10)"
}
] /* steps */
} /* condition_processing */
},
{
"substitute_generated_columns": { //替换生成的列
} /* substitute_generated_columns */
},
{
"table_dependencies": [ //表的依赖关系
{
"table": "`student`",
"row_may_be_null": false,
"map_bit": 0,
"depends_on_map_bits": [
] /* depends_on_map_bits */
}
] /* table_dependencies */
},
{
"ref_optimizer_key_uses": [ //使用键
] /* ref_optimizer_key_uses */
},
{
"rows_estimation": [ //行判断
{
"table": "`student`",
"range_analysis": {
"table_scan": {
"rows": 3973767,
"cost": 408558
} /* table_scan */, //扫描表
"potential_range_indexes": [ //潜在的范围索引
{
"index": "PRIMARY",
"usable": true,
"key_parts": [
"id"
] /* key_parts */
}
] /* potential_range_indexes */,
"setup_range_conditions": [ //设置范围条件
] /* setup_range_conditions */,
"group_index_range": {
"chosen": false,
"cause": "not_group_by_or_distinct"
} /* group_index_range */,
"skip_scan_range": {
"potential_skip_scan_indexes": [
{
"index": "PRIMARY",
"usable": false,
"cause": "query_references_nonkey_column"
}
] /* potential_skip_scan_indexes */
} /* skip_scan_range */,
"analyzing_range_alternatives": { //分析范围选项
"range_scan_alternatives": [
{
"index": "PRIMARY",
"ranges": [
"id < 10"
] /* ranges */,
"index_dives_for_eq_ranges": true,
"rowid_ordered": true,
"using_mrr": false,
"index_only": false,
"rows": 9,
"cost": 1.91986,
"chosen": true
}
] /* range_scan_alternatives */,
"analyzing_roworder_intersect": {
"usable": false,
"cause": "too_few_roworder_scans"
} /* analyzing_roworder_intersect */
} /* analyzing_range_alternatives */,
"chosen_range_access_summary": { //选择范围访问摘要
"range_access_plan": {
"type": "range_scan",
"index": "PRIMARY",
"rows": 9,
"ranges": [
"id < 10"
] /* ranges */
} /* range_access_plan */,
"rows_for_plan": 9,
"cost_for_plan": 1.91986,
"chosen": true
} /* chosen_range_access_summary */
} /* range_analysis */
}
] /* rows_estimation */
},
{
"considered_execution_plans": [ //考虑执行计划
{
"plan_prefix": [
] /* plan_prefix */,
"table": "`student`",
"best_access_path": { //最佳访问路径
"considered_access_paths": [
{
"rows_to_scan": 9,
"access_type": "range",
"range_details": {
"used_index": "PRIMARY"
} /* range_details */,
"resulting_rows": 9,
"cost": 2.81986,
"chosen": true
}
] /* considered_access_paths */
} /* best_access_path */,
"condition_filtering_pct": 100, //行过滤百分比
"rows_for_plan": 9,
"cost_for_plan": 2.81986,
"chosen": true
}
] /* considered_execution_plans */
},
{
"attaching_conditions_to_tables": { //将条件附加到表上
"original_condition": "(`student`.`id` < 10)",
"attached_conditions_computation": [
] /* attached_conditions_computation */,
"attached_conditions_summary": [ //附加条件概要
{
"table": "`student`",
"attached": "(`student`.`id` < 10)"
}
] /* attached_conditions_summary */
} /* attaching_conditions_to_tables */
},
{
"finalizing_table_conditions": [
{
"table": "`student`",
"original_table_condition": "(`student`.`id` < 10)",
"final_table_condition ": "(`student`.`id` < 10)"
}
] /* finalizing_table_conditions */
},
{
"refine_plan": [ //精简计划
{
"table": "`student`"
}
] /* refine_plan */
}
] /* steps */
} /* join_optimization */
},
{
"join_execution": { //执行
"select#": 1,
"steps": [
] /* steps */
} /* join_execution */
}
] /* steps */
}
//第3部分：跟踪信息过长时，被截断的跟踪信息的字节数。
MISSING_BYTES_BEYOND_MAX_MEM_SIZE: 0 //丢失的超出最大容量的字节
//第4部分：执行跟踪语句的用户是否有查看对象的权限。当不具有权限时，该列信息为1且TRACE字段为空，一般在
调用带有SQL SECURITY DEFINER的视图或者是存储过程的情况下，会出现此问题。
INSUFFICIENT_PRIVILEGES: 0 //缺失权限
1 row in set (0.00 sec)

9. MySQL监控分析视图-sys schema

Sys schema视图摘要

  1. 主机相关：以host_summary开头，主要汇总了IO延迟的信息。
  2. Innodb相关：以innodb开头，汇总了innodb buffer信息和事务等待innodb锁的信息。
  3. I/o相关：以io开头，汇总了等待I/O、I/O使用量情况。
  4. 内存使用情况：以memory开头，从主机、线程、事件等角度展示内存的使用情况
  5. 连接与会话信息：processlist和session相关视图，总结了会话相关信息。
  6. 表相关：以schema_table开头的视图，展示了表的统计信息。
  7. 索引信息：统计了索引的使用情况，包含冗余索引和未使用的索引情况。
  8. 语句相关：以statement开头，包含执行全表扫描、使用临时表、排序等的语句信息。
  9. 用户相关：以user开头的视图，统计了用户使用的文件I/O、执行语句统计信息。
  10. 等待事件相关信息：以wait开头，展示等待事件的延迟情况。

9.1 Sys schema视图使用场景

索引情况

#1. 查询冗余索引
select * from sys.schema_redundant_indexes;
#2. 查询未使用过的索引
select * from sys.schema_unused_indexes;
#3. 查询索引的使用情况
select index_name,rows_selected,rows_inserted,rows_updated,rows_deleted from sys.schema_index_statistics where table_schema='dbname' ;

表相关

# 1. 查询表的访问量
select table_schema,table_name,sum(io_read_requests+io_write_requests) as io from sys.schema_table_statistics group by table_schema,table_name order by io desc;
# 2. 查询占用bufferpool较多的表
select object_schema,object_name,allocated,data
from sys.innodb_buffer_stats_by_table order by allocated limit 10;
# 3. 查看表的全表扫描情况
select * from sys.statements_with_full_table_scans where db='dbname';

语句相关

#1. 监控SQL执行的频率
select db,exec_count,query from sys.statement_analysis order by exec_count desc;
#2. 监控使用了排序的SQL
select db,exec_count,first_seen,last_seen,query
from sys.statements_with_sorting limit 1;
#3. 监控使用了临时表或者磁盘临时表的SQL
select db,exec_count,tmp_tables,tmp_disk_tables,query
from sys.statement_analysis where tmp_tables>0 or tmp_disk_tables >0 order by (tmp_tables+tmp_disk_tables) desc;

IO相关

#1. 查看消耗磁盘IO的文件
select file,avg_read,avg_write,avg_read+avg_write as avg_io
from sys.io_global_by_file_by_bytes order by avg_read limit 10;

Innodb 相关

#1. 行锁阻塞情况
select * from sys.innodb_lock_waits;
avatar
文章
阅读
粉丝
