详细图解二叉树四种遍历(前序中序后序层次遍历)

2022-11-16 1,203 阅读1分钟

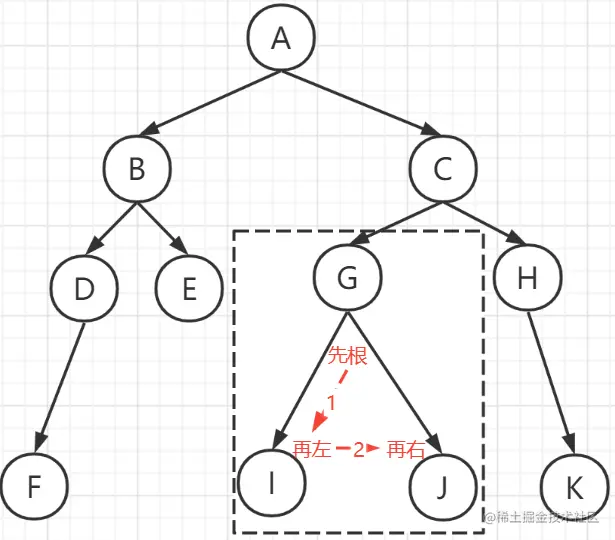

一.前序遍历

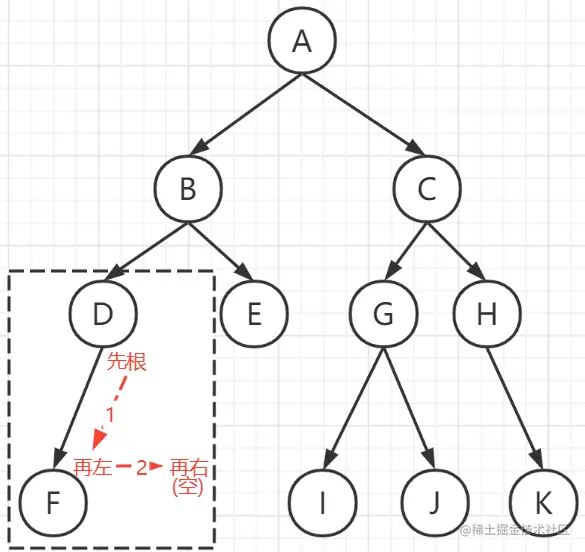

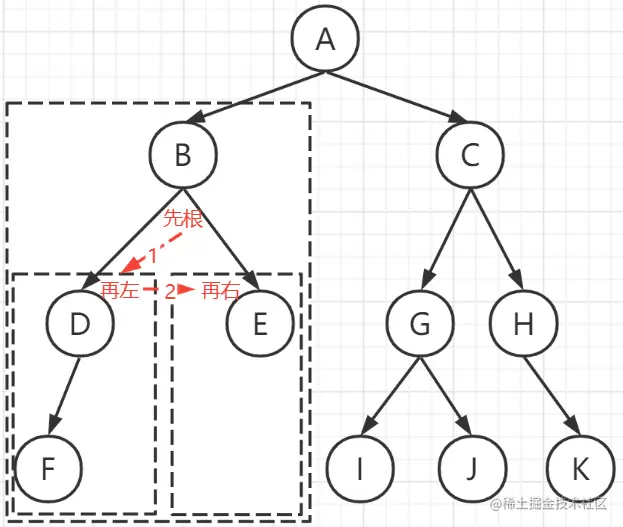

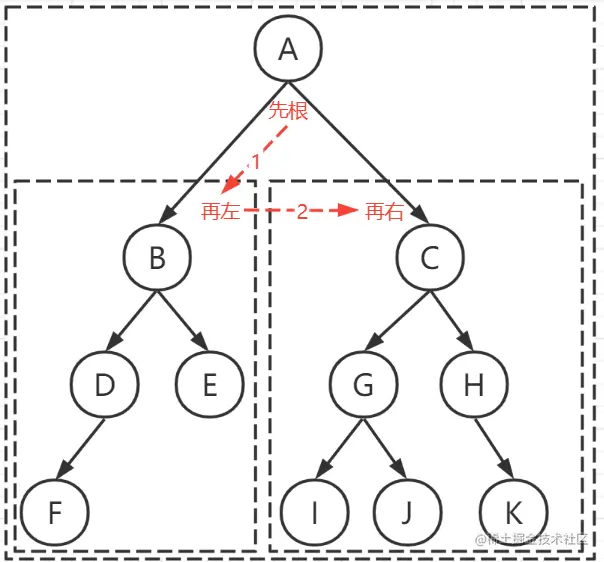

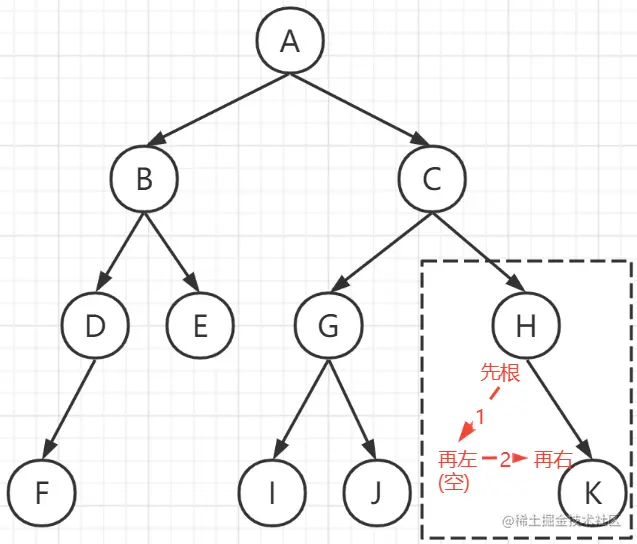

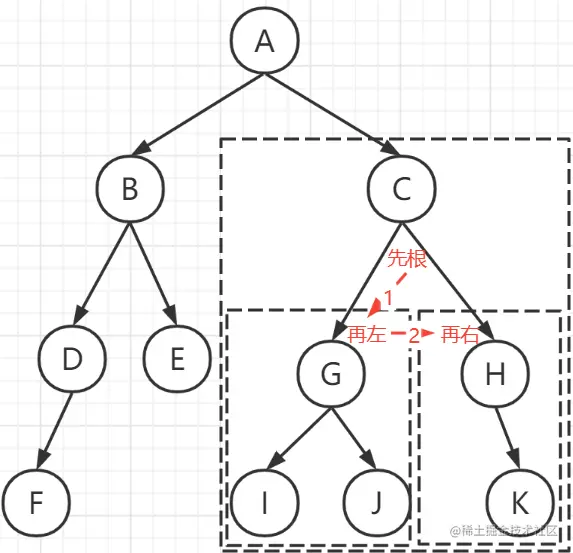

常规操作

先根，再左，再右













前序遍历结束

结果为：A B D F E C G I J H K

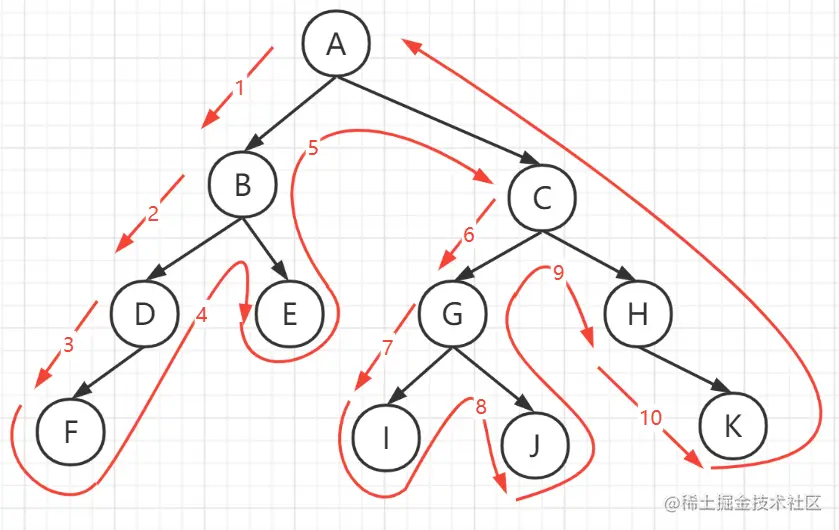

简单方法

从根结点出发向左开始绕二叉树一圈，经过的节点顺序即为先序遍历顺序

前序遍历简单方法.PNG 结果为：A B D F E C G I J H K

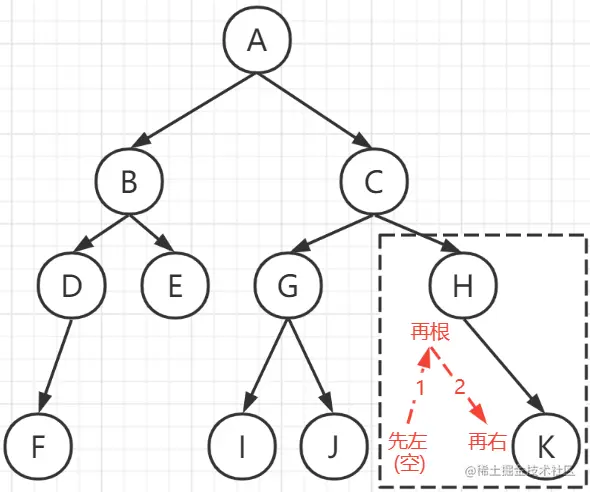

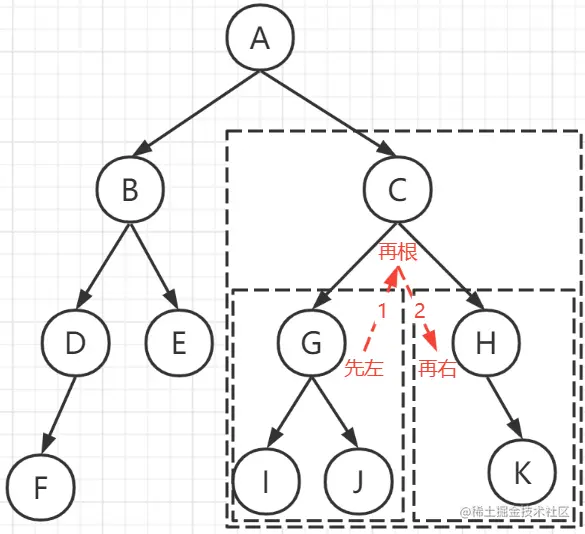

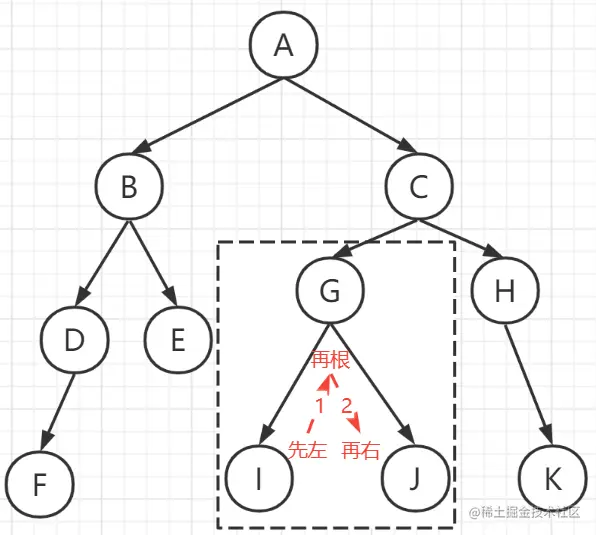

二.中序遍历

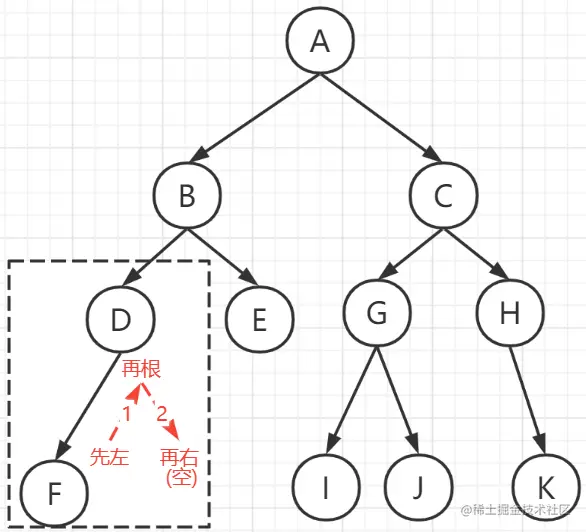

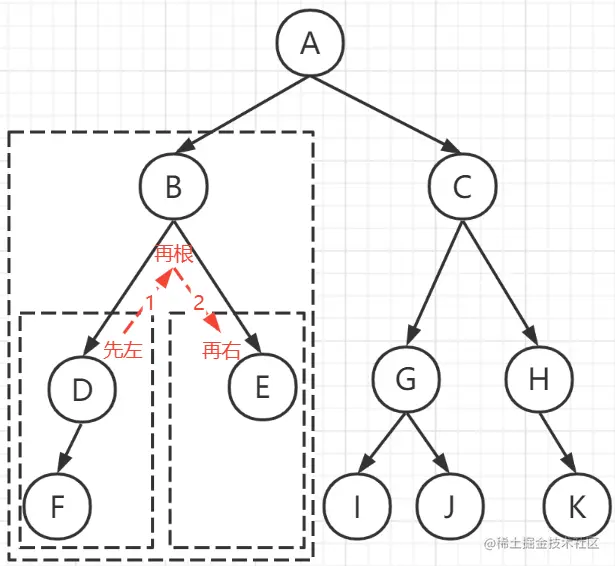

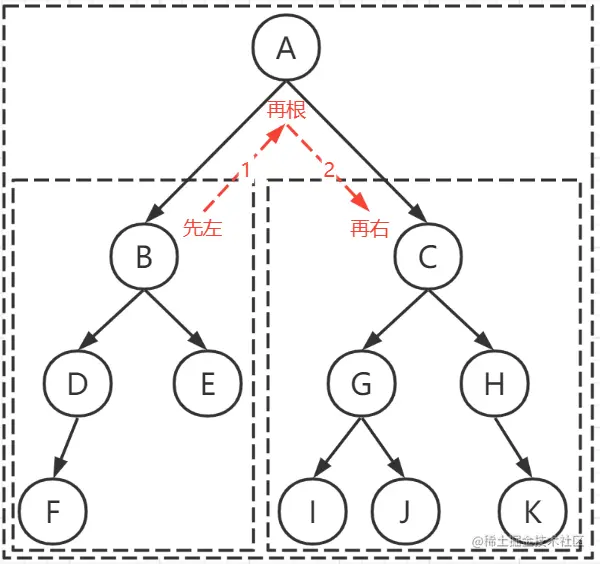

常规操作

先左，再根，再右













中序遍历结束

结果为：F D B E A I G J C H K

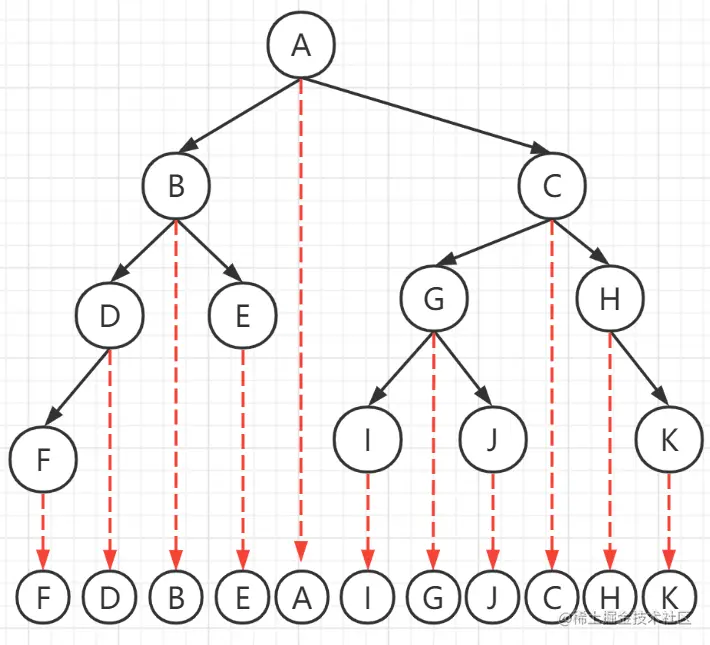

简单方法

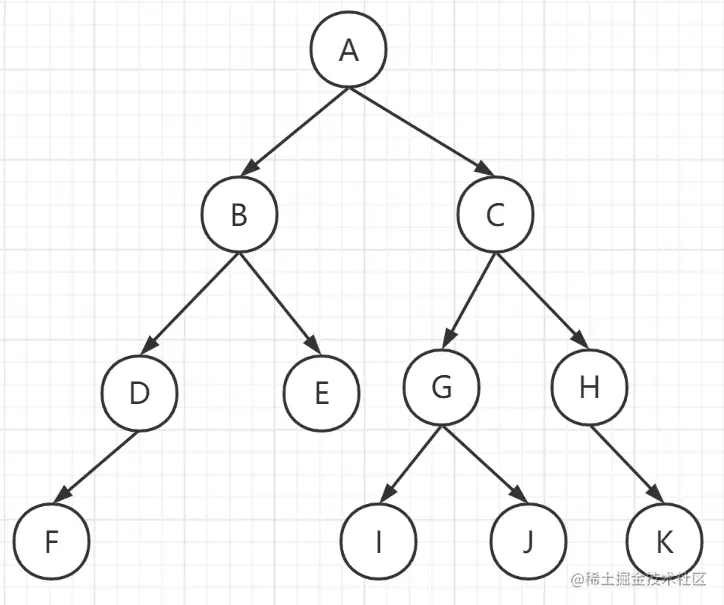

以该二叉树为例


结果为：F D B E A I G J C H K

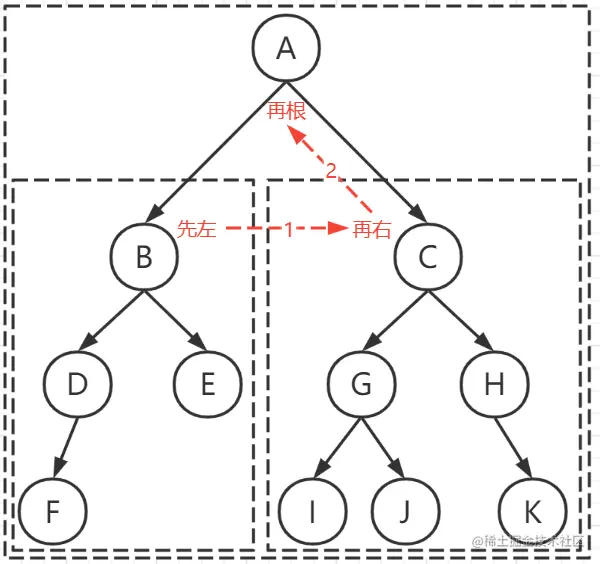

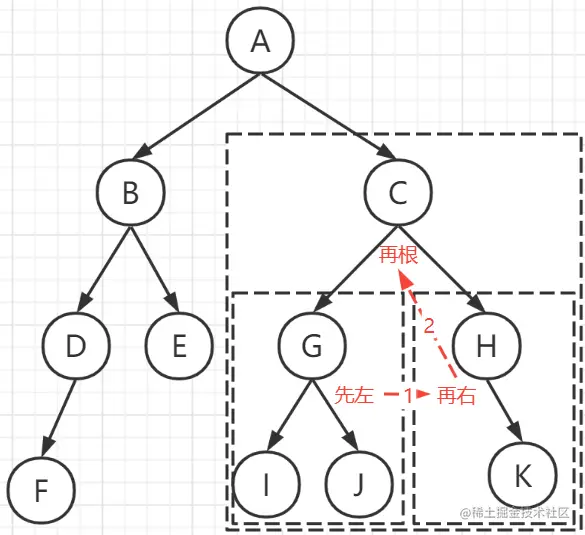

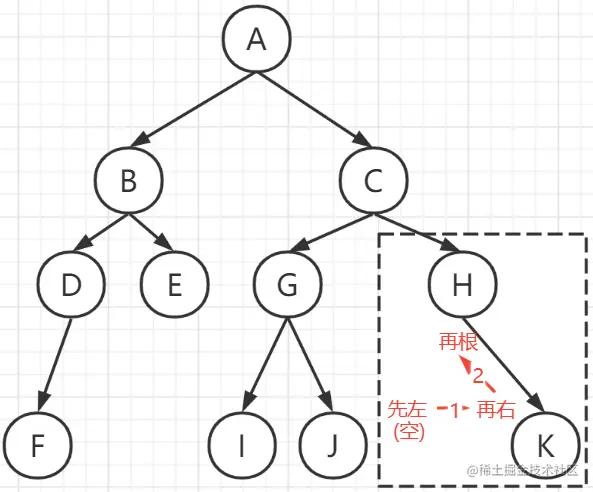

三.后序遍历

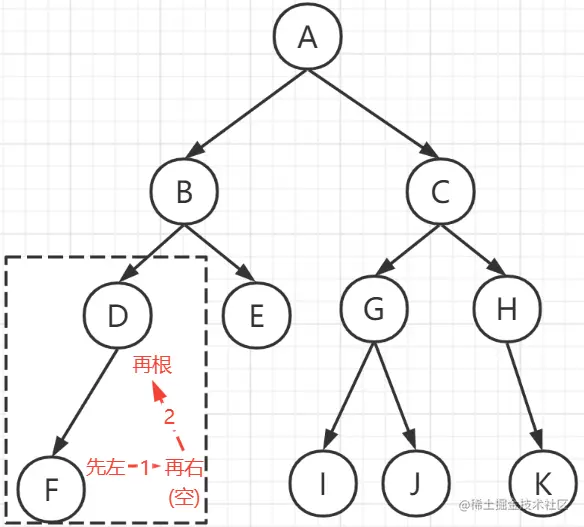

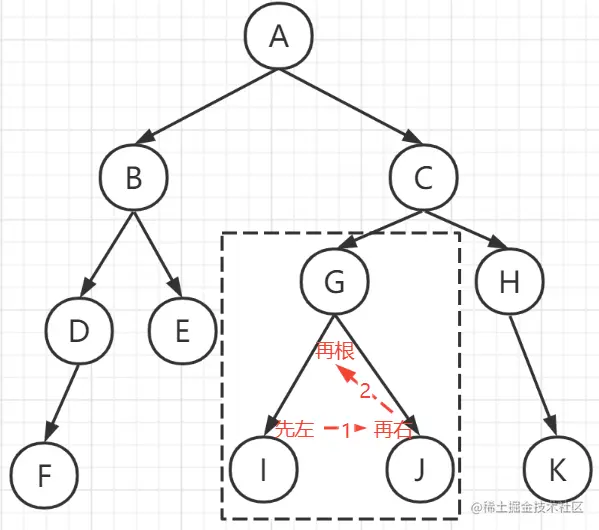

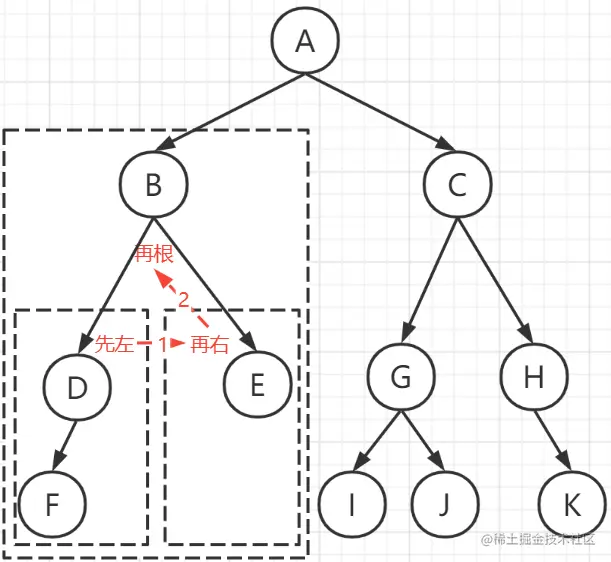

常规操作

先左，再右，再根













后序遍历结束

结果为：F D E B I J G K H C A

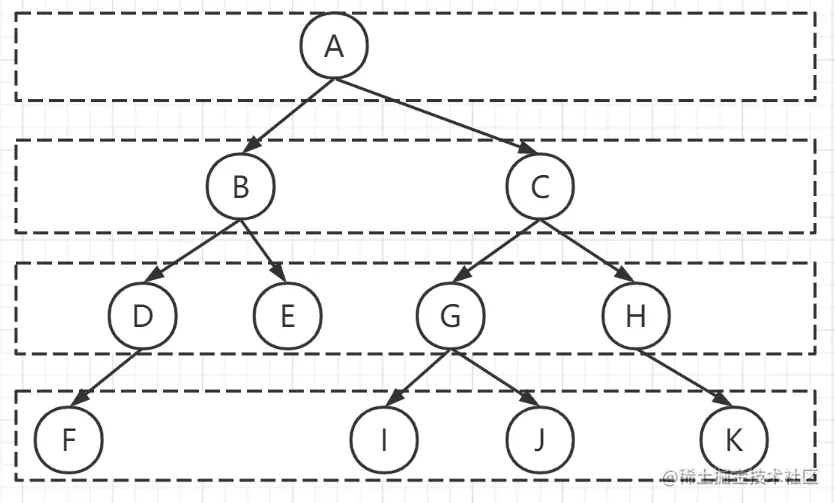

四.层次遍历

常规操作

将二叉树每一行作为一个整体，从上到下输出，每行按照从左到右的顺序输出


第一行：A 第二行：B C 第三行：D E G H 第四行：F I J K 结果为：A B C D E G H F I J K
