2.实验2

阿尔托莉雅969
170 阅读1分钟

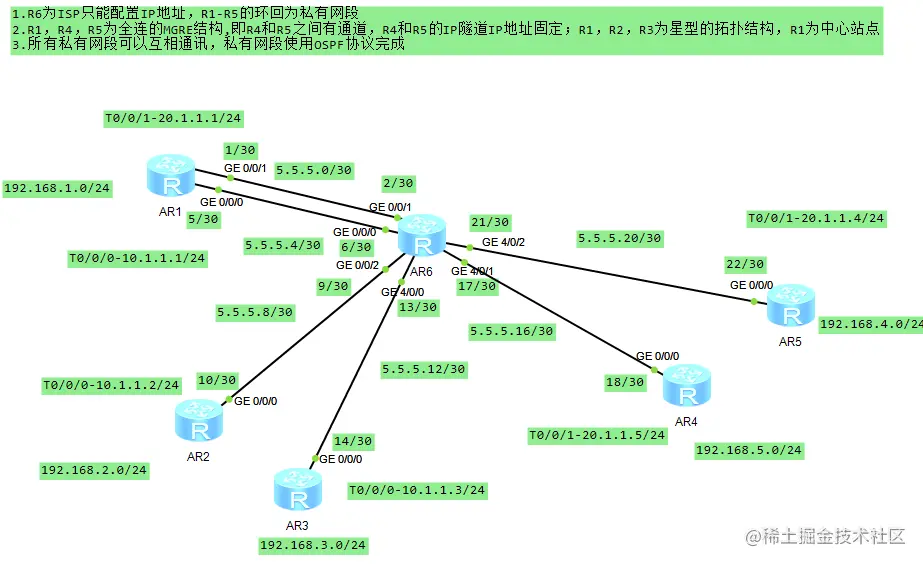

1、拓扑


2、要求

1.R6为ISP只能配置IP地址，R1-R5的环回为私有网段 2.R1，R4，R5为全连的MGRE结构,即R4和R5之间有通道，R4和R5的IP隧道IP地址固定；R1，R2，R3为星型的拓扑结构，R1为中心站点 3.所有私有网段可以互相通讯，私有网段使用OSPF协议完成

3、分析

  1. 先完成接口IP地址配置，缺省路由都指向AR6
  2. 配置AR1，AR2，AR3的mgre；AR1，AR4，AR5的mgre
  3. 使用OSPF宣告所有的私有网段和隧道接口网段
  4. 改变AR2，AR3的参选优先级为0
  5. 让AR4，AR5之间互相注册，在一方为init状态的路由器上配置伪广播

4、配置内容

在AR1，AR2，AR3，AR4，AR5配置缺省路由指向AR6

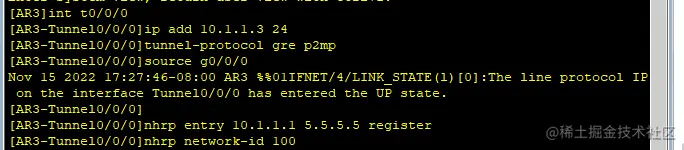

在AR1上配置中心站点，在AR2，AR3上配置分支站点

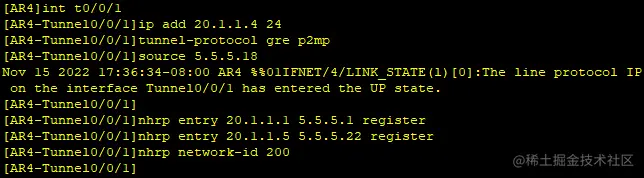

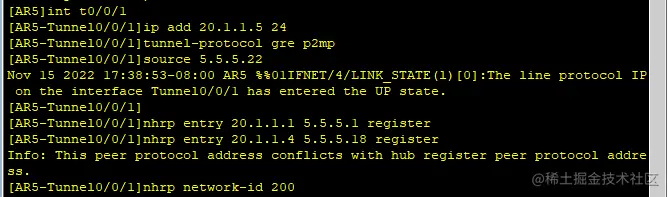

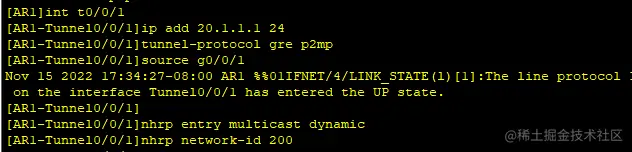

在AR1上配置中心站点，在AR4，AR5上配置分支站点；AR4与AR5之间互相注册来建立tunnel隧道




在AR1，AR2，AR3，AR4，AR5，AR6上开启OSPF，宣告直连私有网段






在AR1，AR2，AR3，AR4，AR5，AR6上修改所有Tunnel隧道接口工作方式为broadcast


修改AR2，AR3路由器上隧道接口的参选优先级为0；使用中心站点为DR



因为AR5和收到AR4的hello包，但AR4不能收到，即AR5处于init状态；需要在AR5上配置伪广播


5、测试

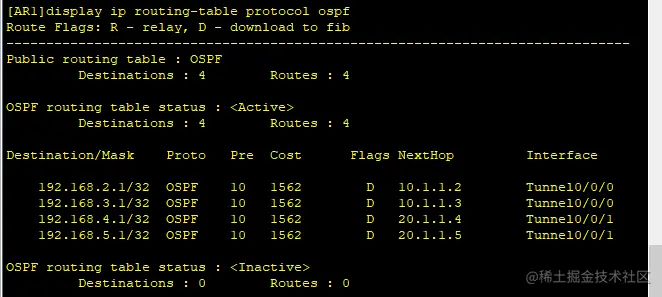

在AR1上查看路由表

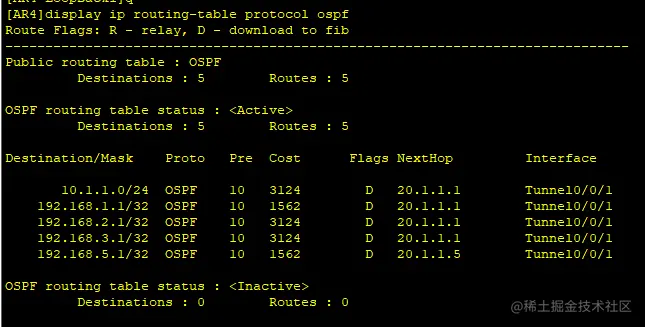

在AR4上查看路由表

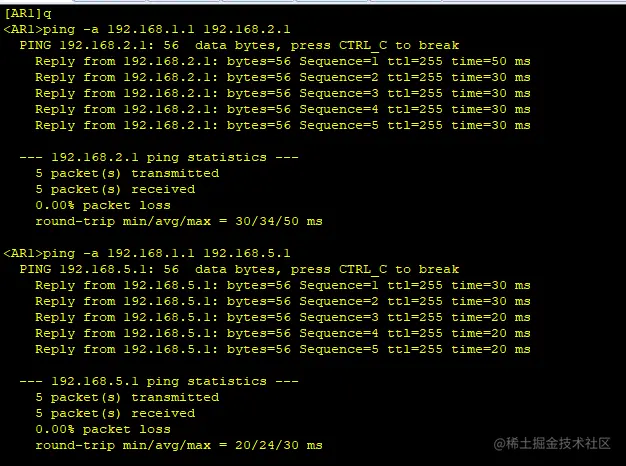

使用AR1的环回pingAR2，AR5的环回
