iOS CPU监控方案总结

2022-11-14 2,561 阅读4分钟

背景

CPU作为性能监控的核心数据，目前APP监控主要有两个侧重方向
1. 侧重监控CPU瞬时使用率，是一种偏向卡顿，流畅度的监控
2. 侧重监控CPU平均使用率，是一种偏向耗能，发热的监控

方案一：瞬时CPU使用率检测方案

轮询检测所有线程CPU使用总和，若CPU使用总和大于阈值，记录所有线程堆栈。
此方案更适合结合runloop监控进行卡顿检测。

苹果能耗监控：Energy Logs

监控CPU平均使用率的方案，是参考Energy Logs方案。

Energy Logs监控原理

系统定期获取当前应用的线程堆栈。
当App给CPU带来很大的负载，那么就会根据搜集的线程堆栈生成总调用树。
触发生成总调用树的事件有两个：

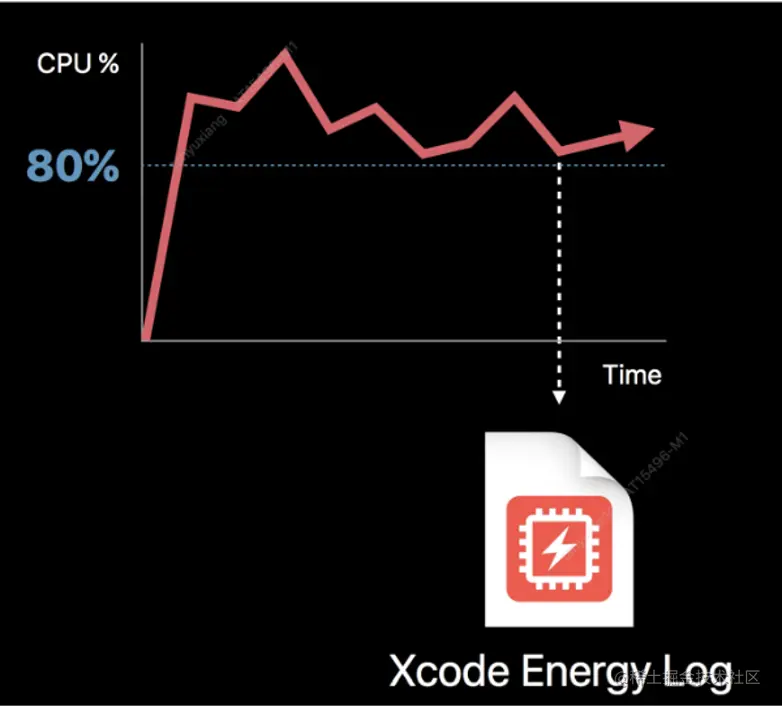

1. 前台3分钟平均超过80%的CPU使用。
2. 后台1分钟平均超过80%的CPU使用。

Energy Logs总调用树

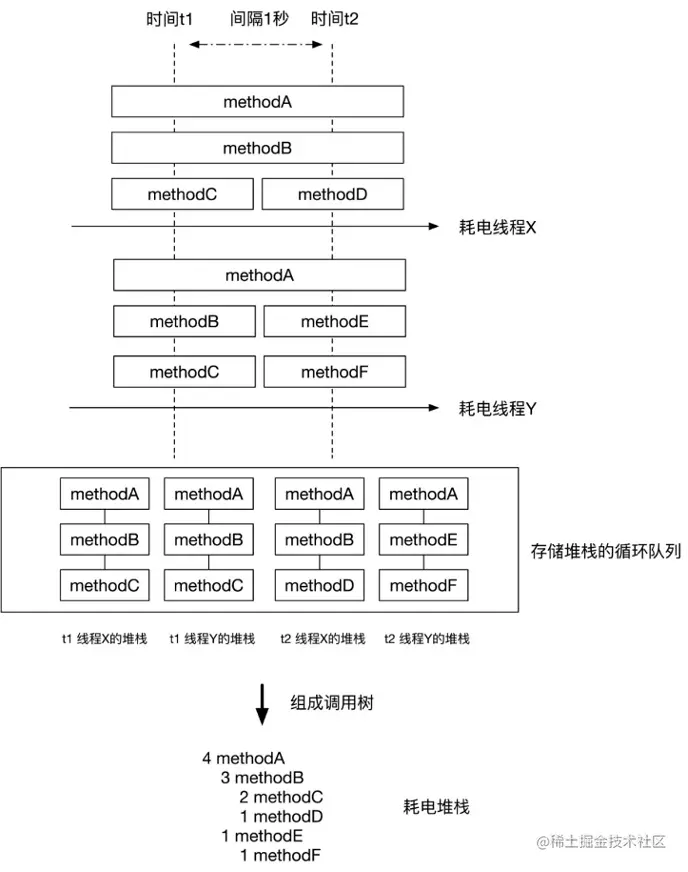

总调用树是将所有CPU异常线程的堆栈拍平，并聚合成一棵树。

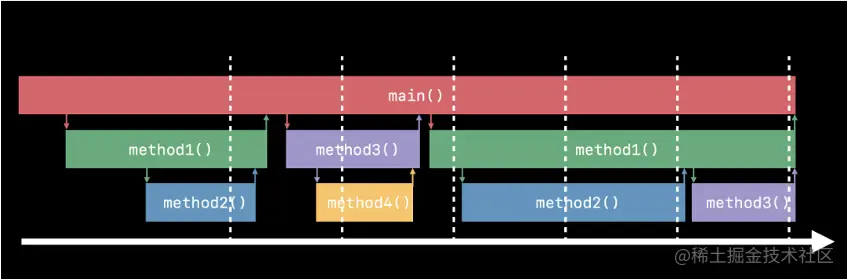

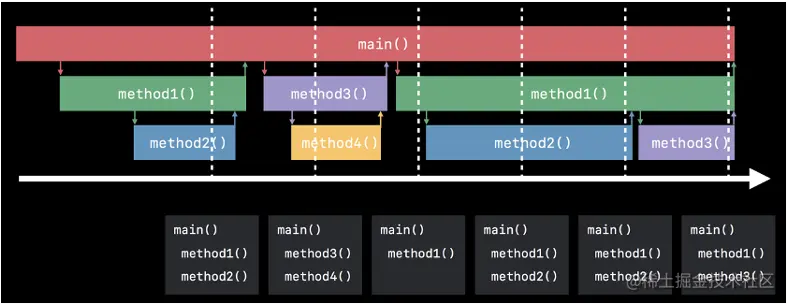

假设代码中有一个main函数和许多函数构成(method1、method2、method3、method4)

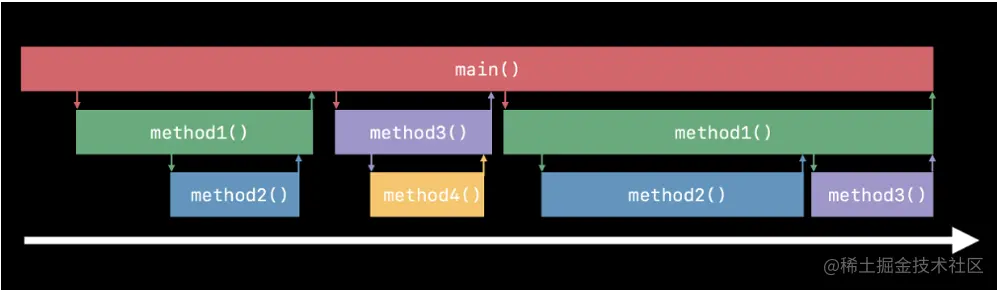

当程序运行到检测到高CPU能量时间时，会以每秒1次的周期进行采样：
每个采样数据中都是当前时间点的活跃函数
将获得到的采样数据进行组合，就能得到一副加权调用图
数字代表堆栈函数被收集到的次数，缩进关系代表函数之间的调用关系。可以认为在CPU占用堆栈中，函数对应的数字越大，这个函数就占用了更多的CPU。

方案二：平均CPU使用率检测方案

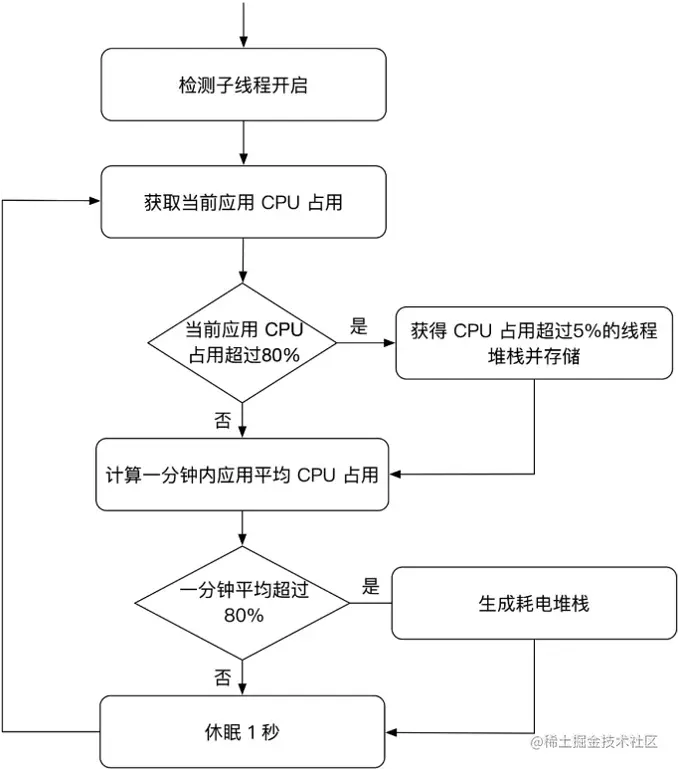

根据Energy Logs的设计思路，我们设计出一套CPU监控方案：

应用启动后开启一个检测子线程，每间隔5S计算应用CPU占用。
如果应用CPU总占用超过80%，识别出当前应用 CPU 占用超过5%的线程，将这些线程的堆栈存储起来。
当检测达到阈值（平均一分钟超过80% CPU占用）时，上报存储的堆栈。
平台将上报数据进行（异常）聚合，并组合成线程调用树、总调用树。

几个需要注意的地方

应用启动后开启一个检测子线程，每间隔5S计算应用CPU占用。
如果应用CPU总占用超过80%，识别出当前应用 CPU 占用超过5%的线程，将这些线程的堆栈存储起来。
当检测达到阈值（平均一分钟超过80% CPU占用）时，上报存储的堆栈。
平台将上报数据进行（异常）聚合，并组合成线程调用树、总调用树。

几个疑问

问题一：如何获取并检测CPU占用
问题二：数据上报格式
问题三：如何生成CPU总调用树
问题四：如何生成线程调用树

问题一：如何获取并检测CPU占用

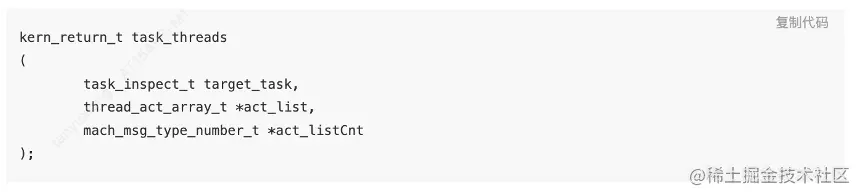

iOS/macOS 的 Mach 内核提供了获取所有线程和获取线程信息的方法。

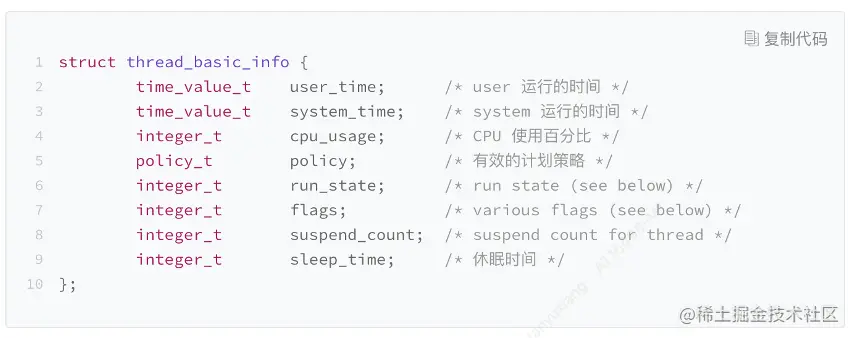

线程信息存放在 thread_basic_info 结构体中，从 thread_basic_info 中可以获得线程的 CPU 占用。
当前应用的总 CPU 占用即为每个线程 CPU 占用的累加。

问题二：数据上报格式

当一分钟内应用平均CPU占用超过80%阈值，会通过日志库进行一次上报。

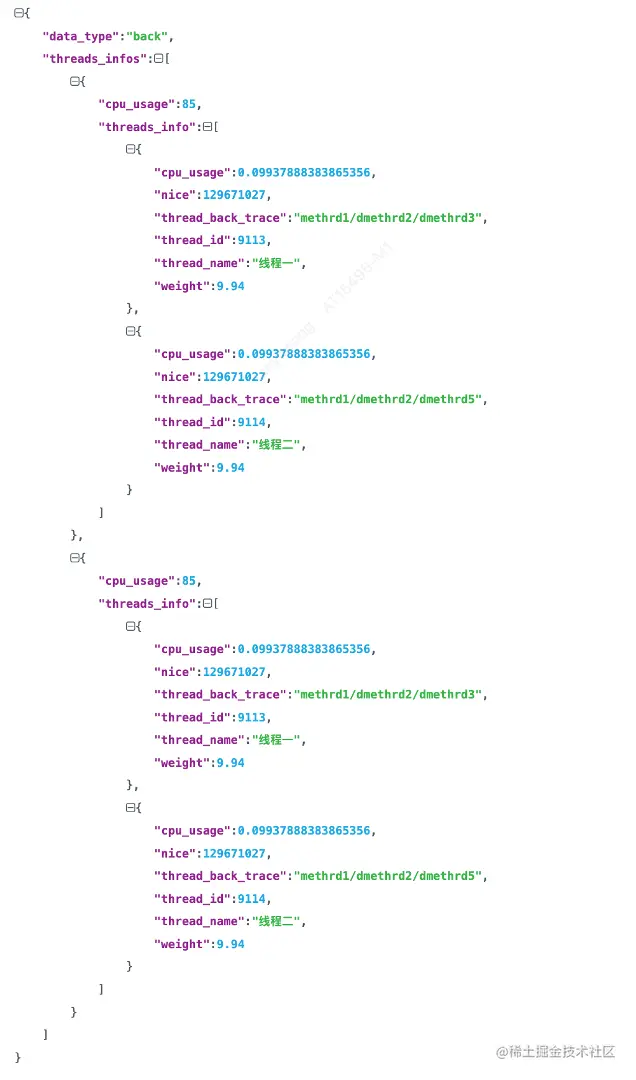

堆栈信息以5S/次检测为一组，每组包含此次检测所有CPU占用超过5%线程堆栈信息。
thread_back_trace字段存储线程函数调用栈，以/d进行分割。
iOS上报thread_back_trace字段是16进制地址，需通过DSYM转成函数堆栈。
数据在平台最终以总调用树和线程调用树两种形式呈现。

问题三：如何生成CPU总调用树

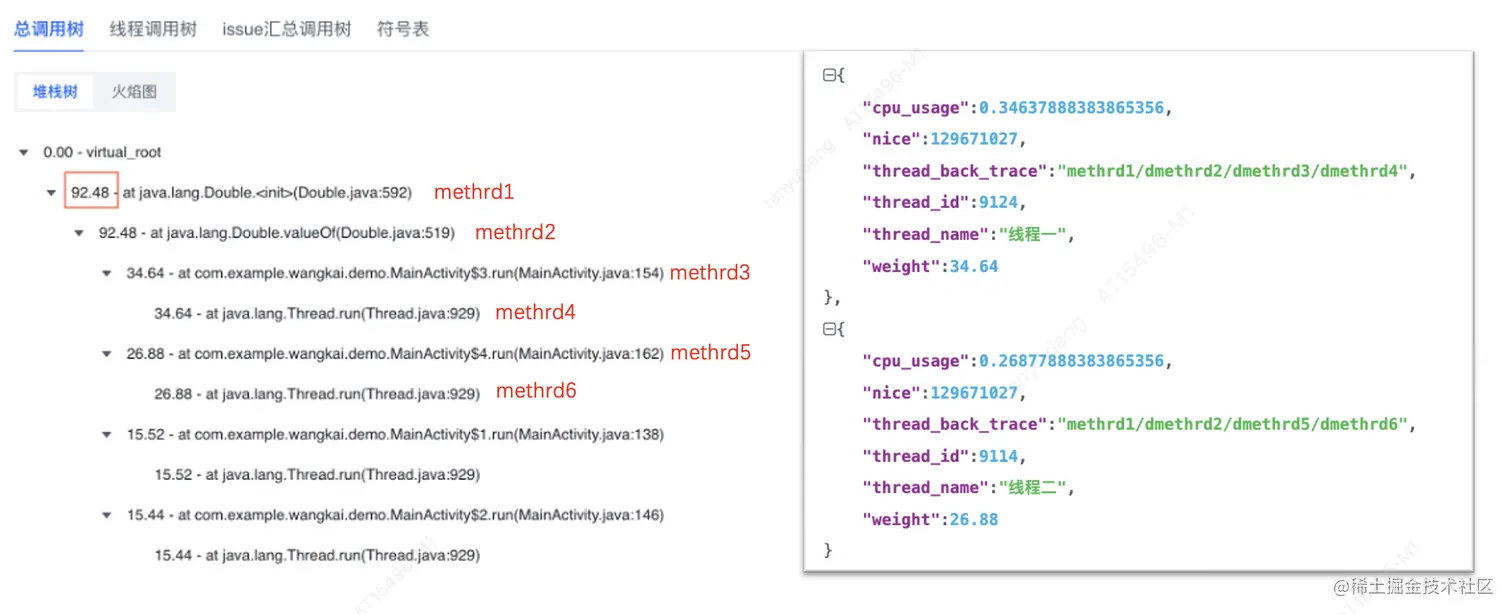

总调用树最终呈现效果

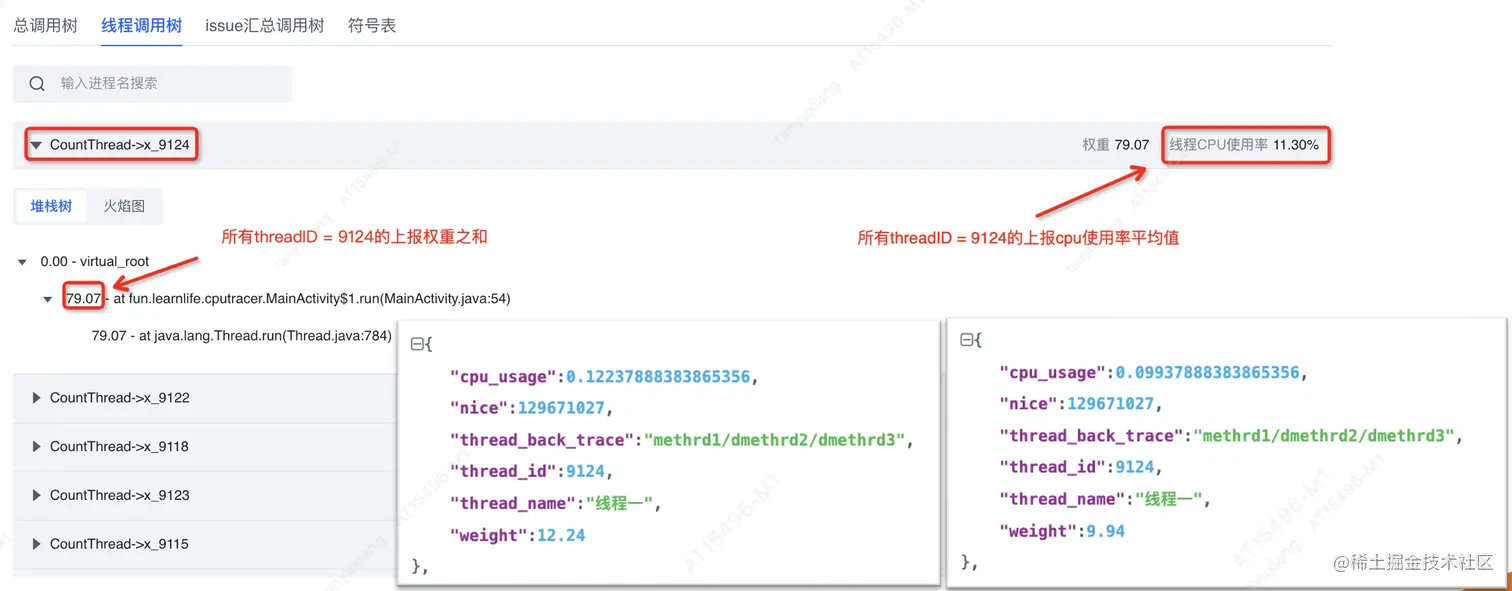

问题四：如何生成线程调用树

线程调用树和总调用树的区别是以线程维度将信息和堆栈分开。
