渲染

现代操作系统GUI渲染流程API:

classDiagram

class Window {
  <<abstract>>
  +scheduleFrame()
  +setOnFrame(FrameCallback onFrame)
  +render(Frame frame)
}

系统提供的核心API，其目的是希望上次这样来调用：

scheduleFrame() 通过此函数来向系统申请调度帧。
setOnFrame(FrameCallback onFrame) 系统将在下一帧渲染之前通过此回调来告知调用者
render() 调用者再通过此方法告知系统执行接下来的上屏逻辑

为何要这么设计？一个render()方法不行么？

Flutter Framework中的渲染API

PlatformDispatcher

classDiagram

class PlatformDispatcher {
  scheduleFrame()
  setOnBeginFrame(FrameCallback onBeginFrame)
  setOnDrawFrame(VoidCallback? onDrawFrame)
}

class FlutterView {
    <<abstract>>
    getPlatformDispatcher() PlatformDispatcher
    render(Scene scene)
}

FlutterView --> PlatformDispatcher

除了将其拆分成两个类实现，基本跟计算机渲染流程保持一致。值得提的是其将更新帧数据的回调跟绘制回调的区分开。

思考点：这样做的好处是什么？

图形渲染管线(Graphic pipeline)

framework层渲染时序：

sequenceDiagram

participant framework as 框架
participant engine as  引擎

framework ->> engine: 1. scheduleFrame()
engine ->> framework: 2. onBeginFrame(Duration duration)
engine ->> framework: 3. onDrawFrame()
framework ->> engine: 4. render(Scene scene)

为了是整体能够垂直同步，采用申请系统回调的机制来保证何时调用
为了节省资源，只在需要的时候才回调
单次渲染就是在render

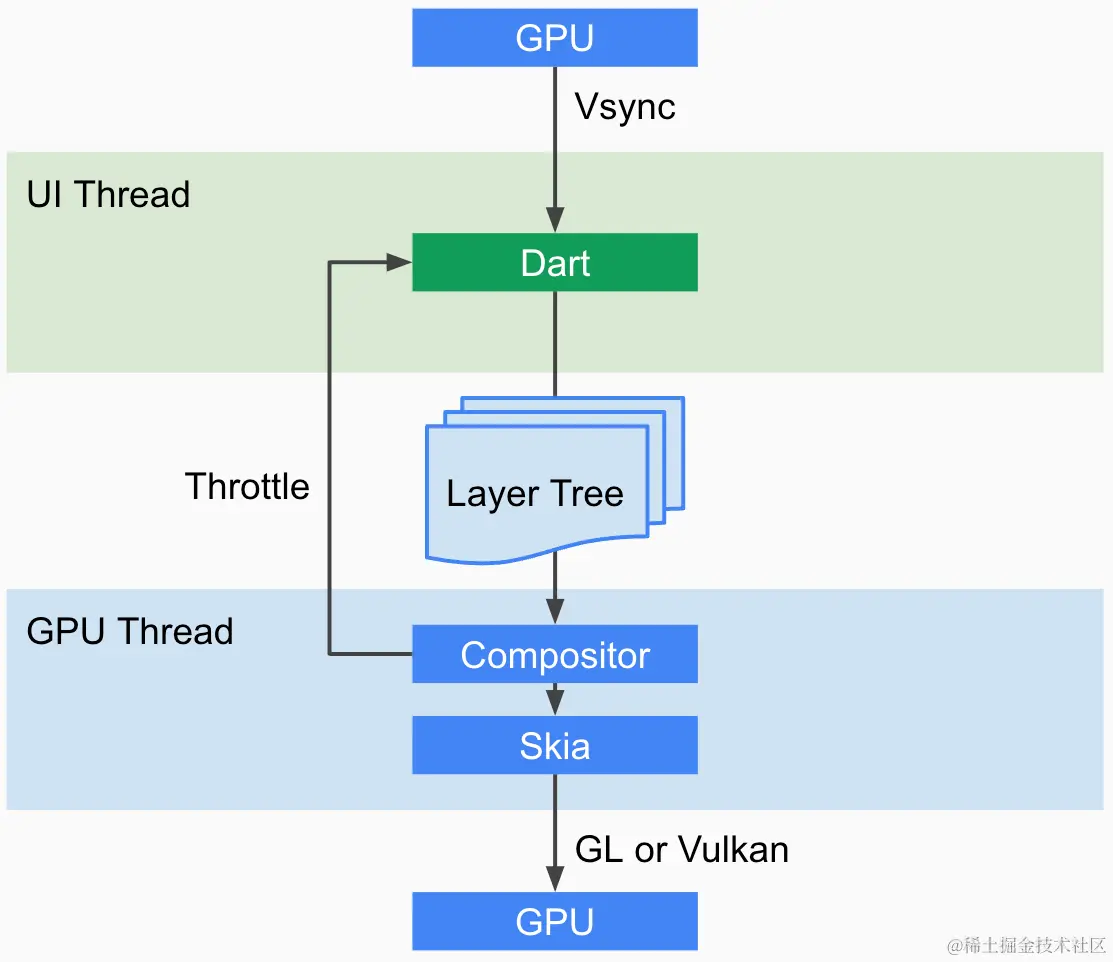

完整的图形渲染管线流程

绿色: framework层
Layer Tree: framework层渲染产物
蓝色: engine层

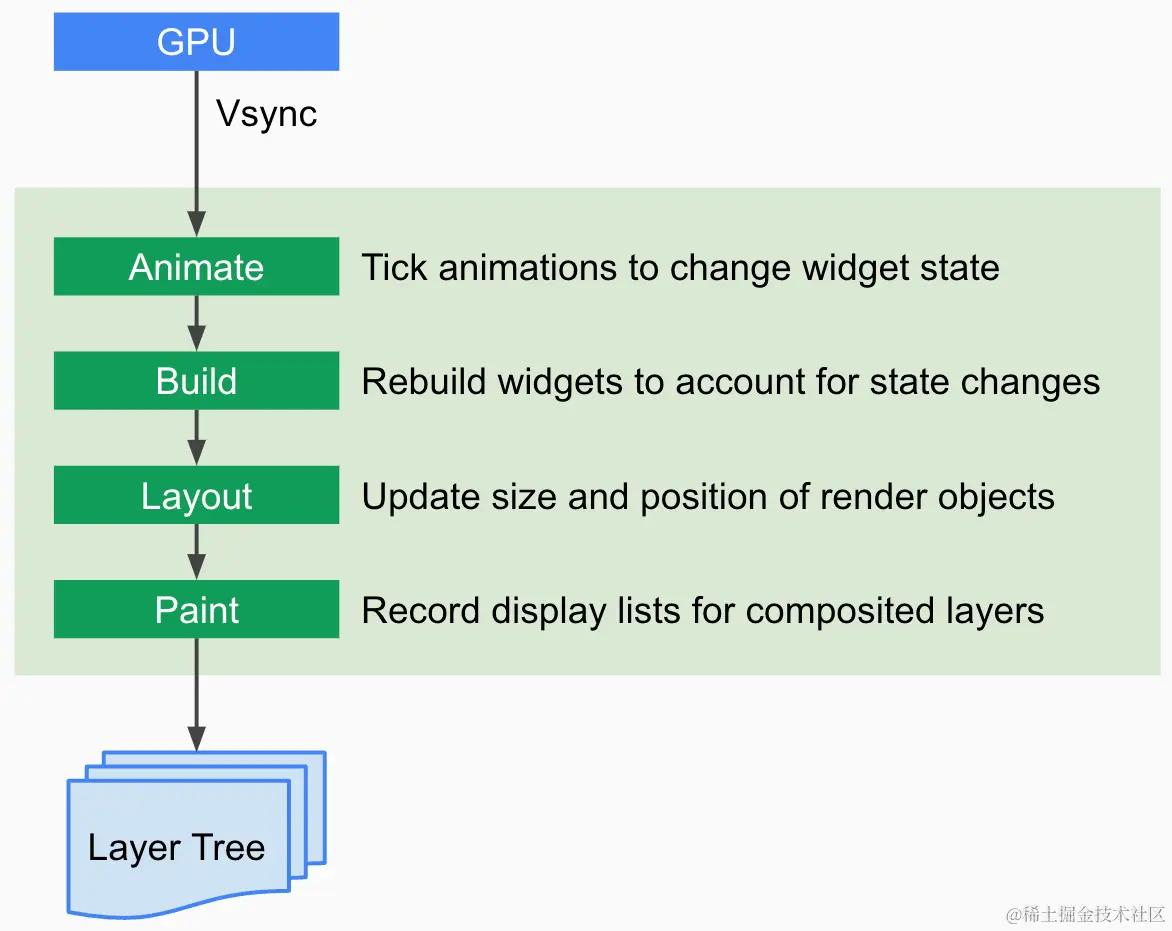

framework层渲染流程图 framework rendering pipeline.png

flutter framework层的渲染分为2个阶段：

短暂回调阶段 => Animate
持续回调阶段 => Build、Layout、Paint

值得一提的是: 两个阶段间隙，flutter 官方引入了三个空闲阶段。组成目前的五个阶段, 这样的做法除了保持程序稳定之外，能在此间隙加 hook 回调，我们平常熟悉的 SchedulerBinding.instance.addPostFrameCallback()就是在持续回调之后的一个 hook

graph LR
idle(idle)
transientCallbacks((transientCallbacks))
midFrameMicrotasks(midFrameMicrotasks)
persistentCallbacks((persistentCallbacks))
postFrameCallbacks(postFrameCallbacks)

idle --> transientCallbacks
%% note left of transientCallbacks: Animate
transientCallbacks --> midFrameMicrotasks

midFrameMicrotasks -.-> persistentCallbacks
%% note right of persistentCallbacks: Build、Layout、Paint

persistentCallbacks --> postFrameCallbacks
postFrameCallbacks --> idle

动画

截止目前，已经清楚了整个GUI的图形渲染管线流程. 我们来深入framework层来看，Animation如何实现。在这之前我们要清楚一个概念。

动画，就是通过一定规则映射到时间轴上的一系列静态画面集合.

详细流程

开始动画，申请调度一帧
onBeginFrame 回调，此处计算最新状态
onDrawFrame 回调，此处根据状态重新渲染画面
如果动画未结束(取消、时间到)，就再次申请调度一帧。
结束

sequenceDiagram

participant c as Client
participant g as GPU

c ->> c: start()
c ->> g: scheduleFrame()
loop
  g ->> c: onBeginFrame(timeStamp)
        c ->> c: 根据当前timeStamp，计算最新状态
        g ->> c: onDrawFrame()
        c ->> c: 根据最新状态渲染画面
        alt 当动画未结束时
          c ->> g: scheduleFrame()
        end
end

易用性

Flutter 官方为了方便在 Flutter App 中使用动画做了不少易用性方面的工作。方便不同业务场景使用不同的组件来实现动画：

有简单的针对单个组件的动画组件：AnimatedRotation、AnimatedScale
有需要更加精确控制其过程的过渡动画：RotationTransition、ScaleTransition
如果有更加复杂场景的控制，还可以使用低级API: CustomPaint
对于代码难以描述的还有三方动画框架来解决：Flare、Lottie

官方也很贴心整理出一张图，来帮助我们选择何种动画：

我在此基础上做了精简：

graph TD
	A((开始))
	B{是否复杂动画?}
  C{是否文本动画?}
	D{是否文本样式动画?}
  E{是否有办法通过代码描述}
  F{是否需要精确控制}
  G{是否对性能敏感}



  R1[隐式动画]
  R2[显式动画]
  R3[低级自定义动画]
  R4[三方动画框架]

	A --> B{动画是否复杂}
	B -->|不复杂| C
  C -->|不是| F
  F -->|需要| G
  G -->|不敏感| R2
  F -->|不需要| R1
  C -->|是| D

	D -->|是| R1
  D -->|不是| R4

	B -->|复杂| E
  E -->|无法| R4
  E -->|可以| R3
  G -->|敏感| R3

三方动画框架

为了加深大家对动画框架的理解，我借助rive创建了一个如下的动画，他可以导出成动画文件，到assert资源中，通过动画文件载入：

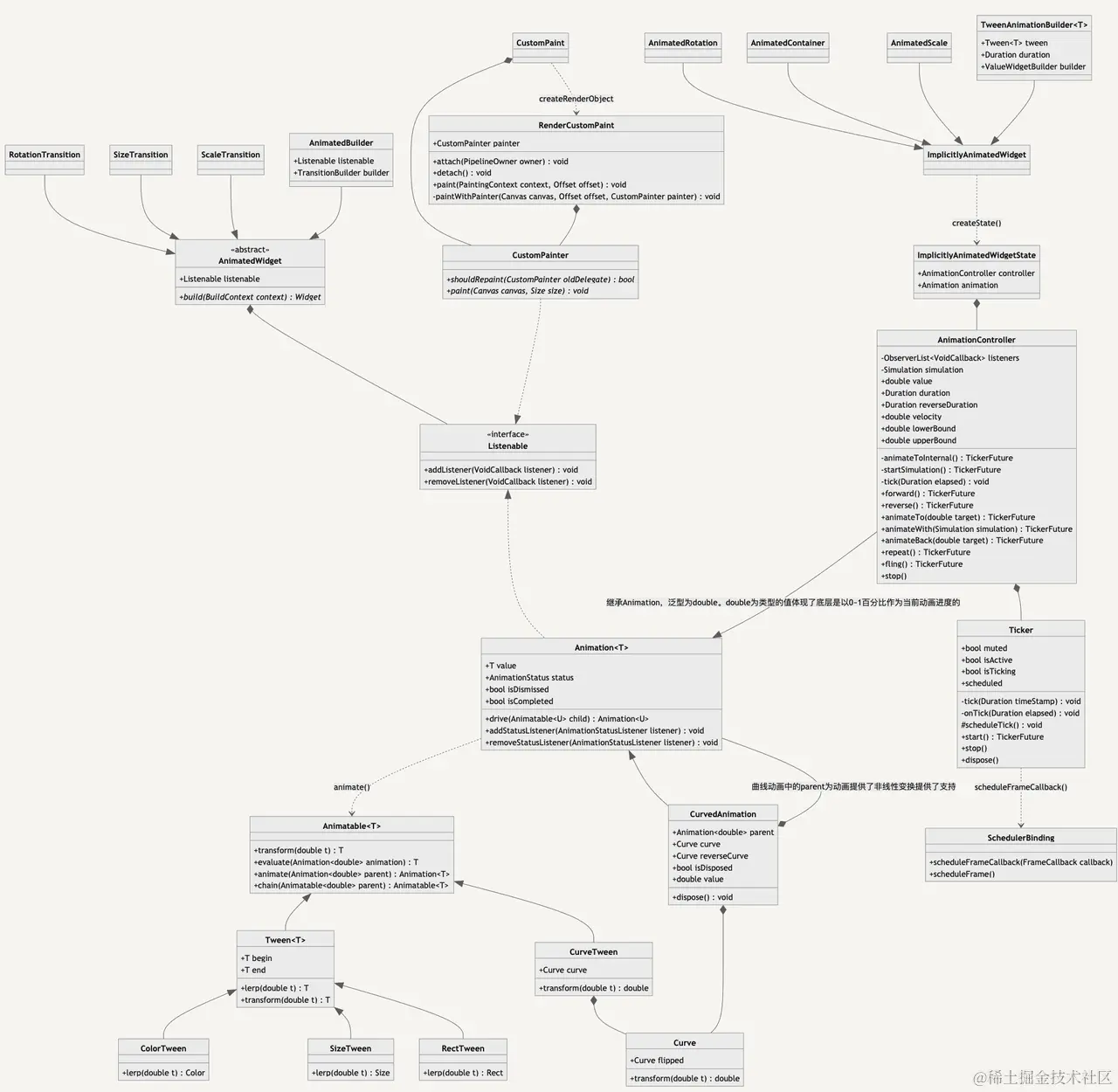

实现细节

AnimationController 描述了动画与时间轴关联的关系。提供了启动、停止等API以供上层调用
Ticker 封装了时间，内部通过与底层的 SchedulerBinding 调度器的 scheduleFrameCallback 来实现对时间的感知
CurvedAnimation 可以支持包装另一个 Animation<double> (通常是 AnimationController )来实现变速。
Animatable<T> 可动对象中最核心的是 evaluate 方法，其声明是：T evaluate(Animation<double> animation)，含义为：根据目前动画执行到的进度，估计出当前可动对象的当前值，比如：ColorTween, 颜色可变动对象, 其evaluate 代表了在某个特定进度(由 Animation<double> animation 决定)下该颜色可变动对象的颜色。

CurvedAnimation

贝塞尔曲线

总结

对于动画，感性上将其理解为一系列静态画面的集合即可。最简单粗暴的方式莫过于像GIF这种了。他本身就包含了这些静态画面集合。除此之外基本都是实时计算渲染出来的。
