Flutter 渲染原理解析

吾乃东吴阿蒙
108 阅读4分钟
目的：
  1. 理清整体flutter渲染机制如何运行
  2. flutter 优化打基础

目录：

flutter 系统结构概览

flutter 渲染的流程 （为何掉帧、为何会产生卡顿）

flutter 解决卡顿的初步优化方式

flutter 系统结构概览

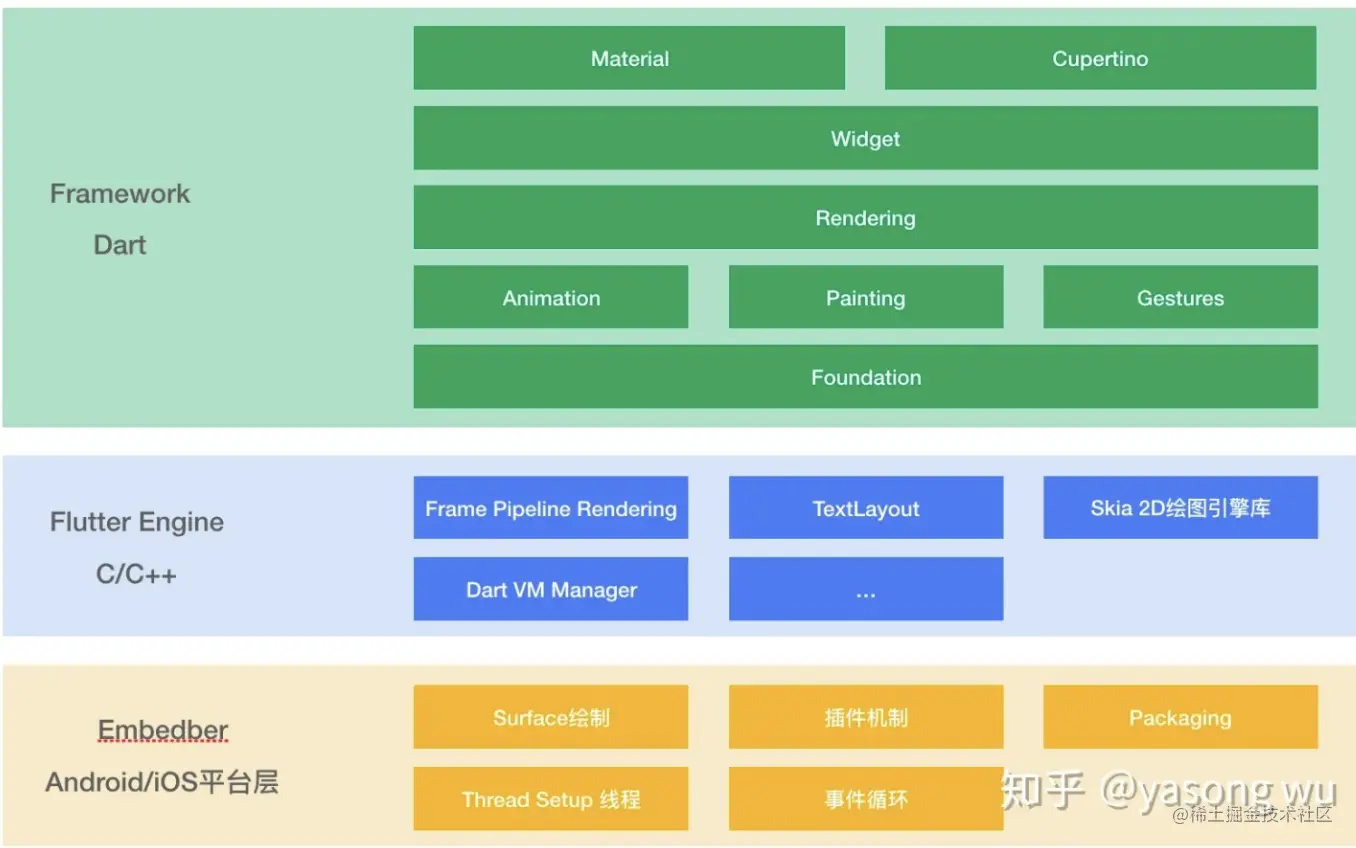

一张图概括 ：


Flutter Framework: 纯 Dart实现的 SDK，类似于 React在 JavaScript中的作用。它实现了一套基础库， 用于处理动画、绘图和手势。并且基于绘图封装了一套 UI组件库，然后根据 Material 和Cupertino两种视觉风格区分开来。这个纯 Dart实现的 SDK被封装为了一个叫作 dart:ui的 Dart库。我们在使用 Flutter写 App的时候，直接导入这个库即可使用组件等功能。

Flutter Engine: 纯 C++实现的 SDK，其中包括 Skia引擎、Dart运行时、文字排版引擎等。它是 Dart的一个运行时，它可以以 JIT 或者 AOT的模式运行 Dart代码。这个运行时还控制着 VSync信号的传递、GPU数据的填充等，并且还负责把客户端的事件传递到运行时中的代码。

结论：

Flutter Framework 层负责具体的UI处理、事件分发、动画绘制、widget 绘制的工作， 最终将动画和Redering 转化成layer 树绘制命令，传递到Flutter Engine 层中

flutter 渲染流程 （为何掉帧、为何会产生卡顿）

渲染的源头：

我们都知道，显示屏上的渲染都是在VSync信号驱动下进行的，Flutter在Android上的渲染也不例外，它会向Android系统注册并等待VSync信号，等到VSync信号到来以后，调用沿着C++ Engine->Java Engine，到达Dart Framework，开始执行Dart代码，经历Layout、Paint等过程，生成一棵Layer Tree，将绘制指令保存在Layer中，接着进行栅格化和合成上屏。

VSync信号 ： 屏幕向系统发送的渲染界面的指令 ， 一般是1秒60次 ，也就是60HZ刷新率， 也有120HZ的，就相当于每秒屏幕会渲染多少帧的界面

掉帧和卡顿的由来

一般的机型的刷新率是60Hz , 也就是1秒界面需要渲染60帧画面， 平均16毫秒1帧 ，如果某一帧的时间超过16毫秒，甚至到了200毫秒才渲染，就会导致后续的帧渲染都变慢，视觉中就形成了掉帧， 在更高刷新频率的手机上这种掉帧会更明显

卡顿就是因为频繁掉帧带来的体验效果

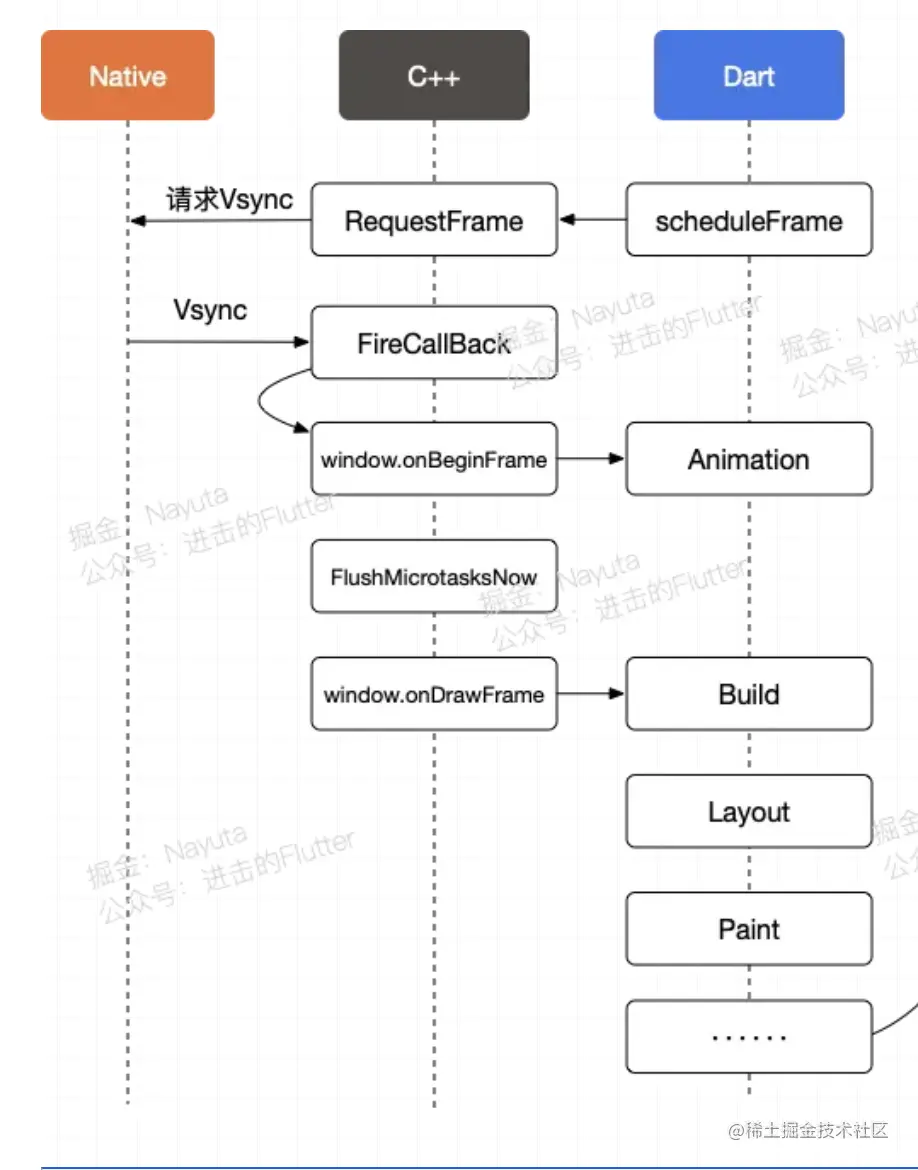

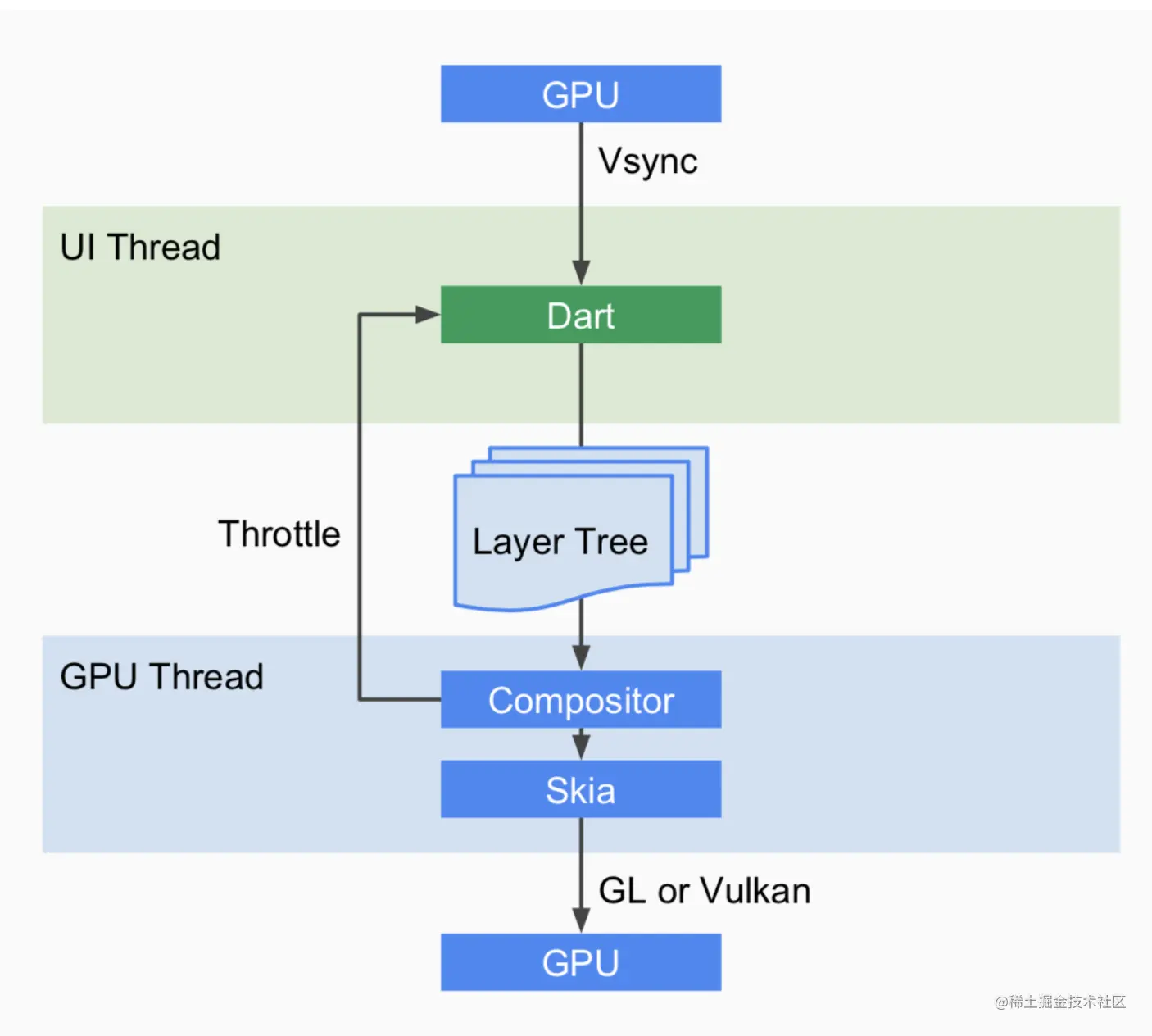

flutter 渲染流程图概览：

  • UI线程：运行着UI Task Runner，是Flutter Engine用于执行Dart root isolate代码，将其转换为layer tree视图结构；
  • GPU线程：该线程依然是在CPU上执行，运行着GPU Task Runner，处理layer tree，将其转换成为GPU命令并发送到GPU。


  • 当需要渲染则会调用到Engine的ScheduleFrame()来注册VSYNC信号回调，一旦触发回调doFrame()执行完成后，便会移除回调方法，也就是说一次注册一次回调；
  • 当需要再次绘制则需要重新调用到ScheduleFrame()方法，该方法的唯一重要参数regenerate_layer_tree决定在帧绘制过程是否需要重新生成layer tree，还是直接复用上一次的layer tree；
  • UI线程的绘制过程，最核心的是执行WidgetsBinding的drawFrame()方法，然后会创建layer tree视图树
  • 再交由GPU Task Runner将layer tree提供的信息转化为平台可执行的GPU指令。


  1. flutter 系统层会向C++ 到 native 层 ，注册监听 ，请求Vsync 信号：

具体 SchedulerBinding.scheduleFrame() ：

  /// dart
  /// 调用 C++ 到 Native 层，请求 Vsync 信号
  void scheduleFrame() {
    if (_hasScheduledFrame || !framesEnabled)
      return;
    assert(() {
      if (debugPrintScheduleFrameStacks)
        debugPrintStack(label: 'scheduleFrame() called. Current phase is $schedulerPhase.');
      return true;
    }());
    ensureFrameCallbacksRegistered();
    platformDispatcher.scheduleFrame();
    _hasScheduledFrame = true;
  }

关键在 platformDispatcher.scheduleFrame() ，这是一个 native 方法

/// Requests that, at the next appropriate opportunity, the [onBeginFrame] and
  /// [onDrawFrame] callbacks be invoked.
  ///
  /// See also:
  ///
  ///  * [SchedulerBinding], the Flutter framework class which manages the
  ///    scheduling of frames.
  void scheduleFrame() native 'PlatformConfiguration_scheduleFrame';

这个方法会调到原生的JNI方法中，在flutter项目启动时会开始注册， 目的是监听系统垂直同步信号Vsync ，在下一个Vsync信号来临时，会再回调到flutter 中，开始执行具体绘制的方法

最终会通过原生监听Vsync 方法，调用到dart 中

  /// Ensures callbacks for [PlatformDispatcher.onBeginFrame] and
  /// [PlatformDispatcher.onDrawFrame] are registered.
  @protected
  void ensureFrameCallbacksRegistered() {
    platformDispatcher.onBeginFrame ??= _handleBeginFrame;
    platformDispatcher.onDrawFrame ??= _handleDrawFrame;
  }

这两个方法将被依次调用

handleBeginFrame 方法中会做哪些事情呢

  1. 开始绘制flutter 当前时间的动画帧 ，
  2. 然后处理MicroTask队列中的消息

（注： MicroTask 和 EventQueue 是flutter 中的两个消息队列，由同一个Looper 消费，类似于Android的Handler , 我们平时用的 延时Future 和 await 都是往EventQueue中发送消息 ，scheduleMicrotask 则是往MicroTask里发送消息，MicroTask 的执行优先级是高于EventQueue 的，也就是 Main -> MicroTask -> EventQueue）

handleDrawFrame 方法中会做哪些事呢：

开始处理一帧绘制的准备工作 ，会执行一个需要绘制的脏集合，里面放置了当前帧需要绘制的element 树和RenderObject 树， 也就是 build、layout、paint 方法

（注 ： 这个集合在页面刚运行的时候 ，创建Element 时，会加入进去一次 ，后续setState() 方法中也会将对应的Element 加入该集合）

Build 方法 ：setState() 将 element 加入了脏集合么？这个阶段，Flutter 会通过 widget 更新所有脏集合中的节点（需要更新）中的 element 与 RenderObject 树。

Layout 方法：RenderObject 树进行布局测量，用于确定每一个展示元素的大小和位置。

Paint 方法：Paint 阶段会触发 RenderObject 对象绘制，生成第四棵树：Layer Tree，最终合成光栅化后完成渲染。

flutter 解决卡顿的初步优化方式

在flutter 执行layout 去重新测量所有widget 大小时 ，会最终执行到markNeedsLayout() 是递归从下到上的 ，也是深度优先算法，会优先测量最深层的，再测量父级，

  void markNeedsLayout() {
    assert(_debugCanPerformMutations);
    if (_needsLayout) {
      assert(_debugSubtreeRelayoutRootAlreadyMarkedNeedsLayout());
      return;
    }
    if (_relayoutBoundary == null) {
      _needsLayout = true;
      if (parent != null) {
        // _relayoutBoundary is cleaned by an ancestor in RenderObject.layout.
        // Conservatively mark everything dirty until it reaches the closest
        // known relayout boundary.
        markParentNeedsLayout();
      }
      return;
    }
    if (_relayoutBoundary != this) {
      markParentNeedsLayout();
    } else {
      _needsLayout = true;
      if (owner != null) {
        assert(() {
          if (debugPrintMarkNeedsLayoutStacks)
            debugPrintStack(label: 'markNeedsLayout() called for $this');
          return true;
        }());
        owner!._nodesNeedingLayout.add(this);
        owner!.requestVisualUpdate();
      }
    }
  }

_relayoutBoundary 参数 (边界布局) ： 如果当前widget 为 relayoutBoundary ，如果需要更新widget ，则只需要更新当前widget , 不会更改父widget

用于性能优化 如果只是当前widget 内部布局大小变化，不会影响父布局的状态，完全可以用此属性，避免父布局被重新测量，浪费资源

属性 ：

  1. relayoutBoundary 属性的子控件发生大小变化，不会影响父布局测量
  2. relayoutBoundary 属性的父布局发生大小变化，relayoutBoundary 属性的子控件会重新测量
  3. relayoutBoundary 的兄弟控件 （非relayoutBoundary ）发生大小改变 ，父布局大小会改变，兄弟控件会重新测量 ，relayoutBoundary属性的控件不会测量

（这个一般flutter 给我们很多控件已经封装好了 ，我们自己极少用到 ）

flutter 执行layout 方法时： 会最终执行到markNeedsPaint() （这个推荐使用）

  void markNeedsPaint() {
    assert(!_debugDisposed);
    assert(owner == null || !owner!.debugDoingPaint);
    if (_needsPaint)
      return;
    _needsPaint = true;
    if (isRepaintBoundary) {
      assert(() {
        if (debugPrintMarkNeedsPaintStacks)
          debugPrintStack(label: 'markNeedsPaint() called for $this');
        return true;
      }());
      // If we always have our own layer, then we can just repaint
      // ourselves without involving any other nodes.
      assert(_layerHandle.layer is OffsetLayer);
      if (owner != null) {
        owner!._nodesNeedingPaint.add(this);
        owner!.requestVisualUpdate();
      }
    } else if (parent is RenderObject) {
      final RenderObject parent = this.parent! as RenderObject;
      parent.markNeedsPaint();
      assert(parent == this.parent);
    } else {
      assert(() {
        if (debugPrintMarkNeedsPaintStacks)
          debugPrintStack(label: 'markNeedsPaint() called for $this (root of render tree)');
        return true;
      }());
      // If we're the root of the render tree (probably a RenderView),
      // then we have to paint ourselves, since nobody else can paint
      // us. We don't add ourselves to _nodesNeedingPaint in this
      // case, because the root is always told to paint regardless.
      if (owner != null)
        owner!.requestVisualUpdate();
    }
  }

isRepaintBoundary 参数 (边界绘制)：如果当前widget 为 isRepaintBoundary ，如果需要绘制widget ，则只需要绘制当前widget , 不会绘制父widget

用于性能优化 如果只是当前widget 内部布局大小变化，不会影响父布局的状态，完全可以用此属性，避免父布局被重新测量，浪费资源
