一、实验环境

系统版本	Windows 10 专业工作站版 （版本号22H2）
ENSP版本	1.3.00.100
路由器版本	AR2220

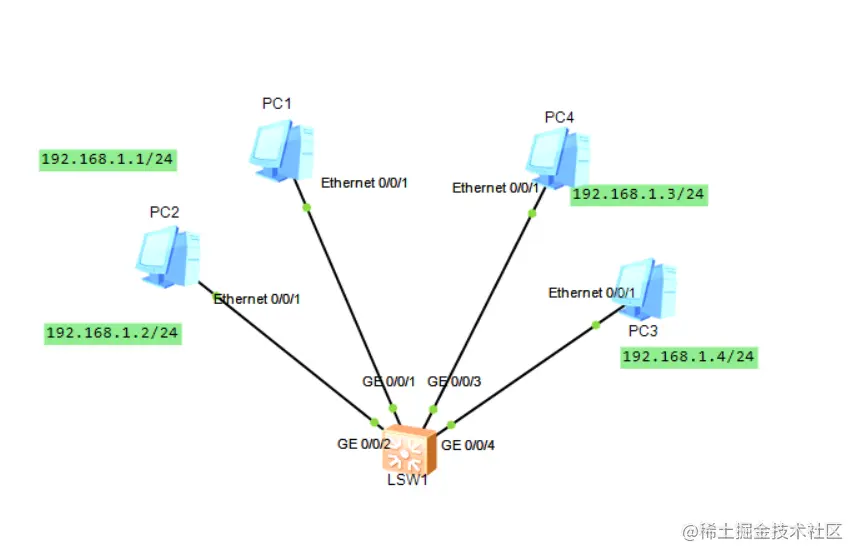

二、实验拓扑

三、实验要求

电脑1.2互通、电脑3.4互通。电脑1.2与3.4不通。

四、具体思路

1.给各个电脑配上IP

2.划分vlan，实现要求

五、实验基础设置

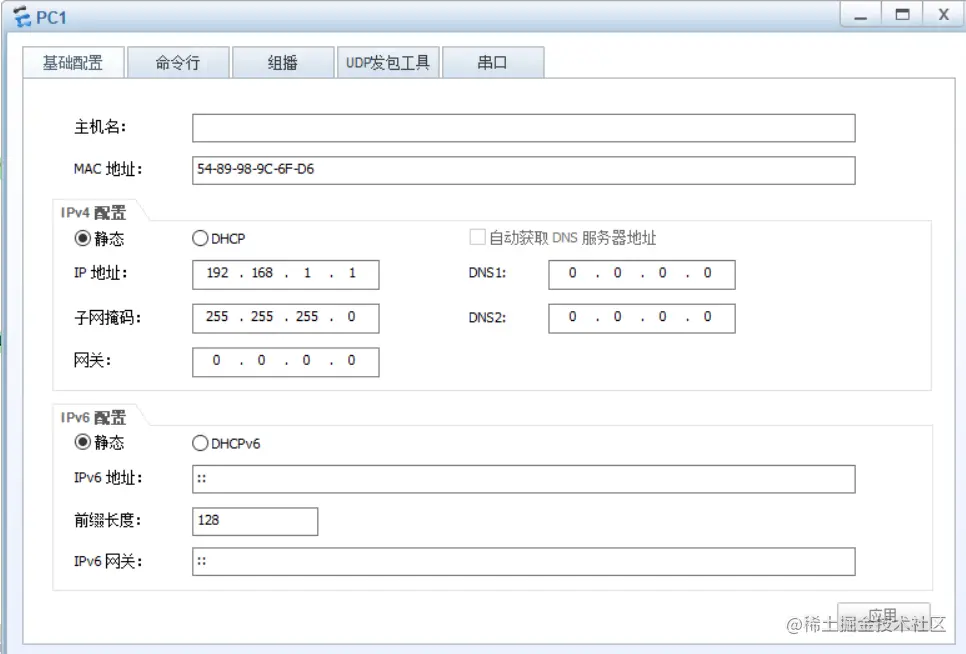

按照pc1设置pc2，pc3.pc4

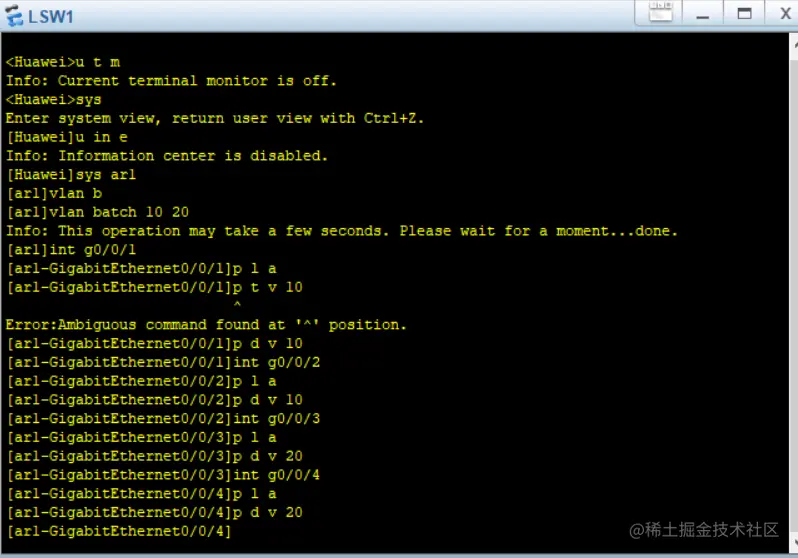

进入交换机设置命令

解释命令

 # u t m //用户视图关闭提示信息
 # sys   //进入系统视图
 # sys ar1 //改名字
 # vlan batch 10 20 //划分10.20两个vlan
 # int g0/0/1 //进入接口
 # port link-type access //进入接口模式选择端口类型为access（简写p l a）
 # port default vlan 10  //进入接口模式把端口划分给Vlan 10  (简写 p d v 10)

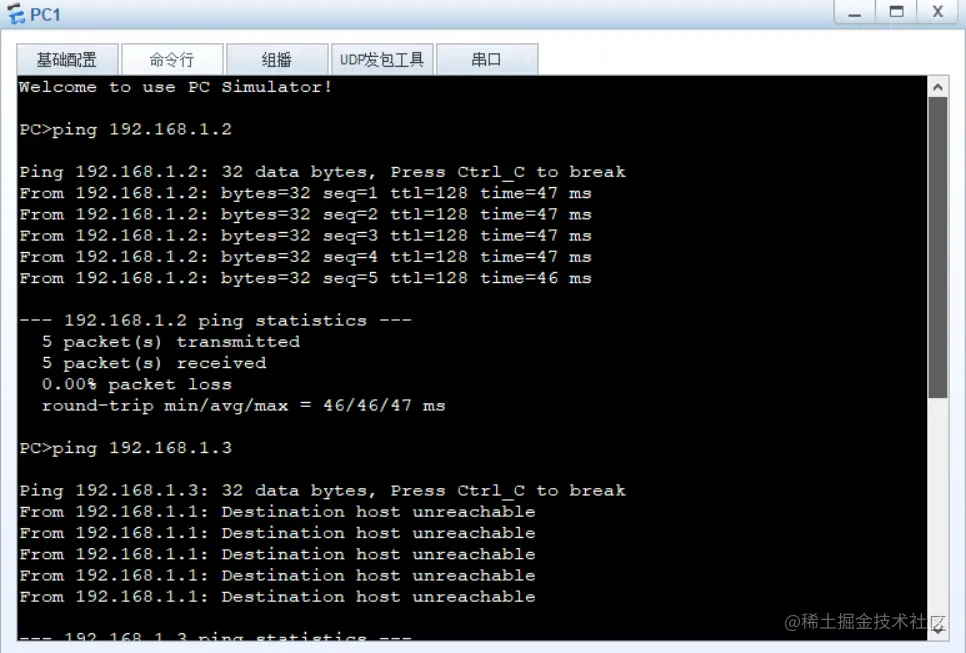

六、检测连通性

pc1和pc2可以通讯，pc1和pc3不通讯

七、总结

注意：port link-type access //access接口配置,只能属于1个VLAN,用于连接计算机端口 port link-type trunk //只有两个交换机之间可以同时传输多个VLAN
