一、温故知新
public void start() {
EventLoopGroup bossGroup = new NioEventLoopGroup();
EventLoopGroup workGroup = new NioEventLoopGroup();
ServerBootstrap server = new ServerBootstrap().group(bossGroup, workGroup)
.channel(NioServerSocketChannel.class)
.childHandler(new HeartBeatServerChannelInitializer());
try {
ChannelFuture future = server.bind(this.port).sync();
// 阻塞主线程，一般来说最好在单独的线程中初始化NettyServer
future.channel().closeFuture().sync();
} catch (InterruptedException e) {
e.printStackTrace();
} finally {
bossGroup.shutdownGracefully();
workGroup.shutdownGracefully();
}
}
public static void main(String[] args) {
HeartBeatServer server = new HeartBeatServer(7788);
server.start();
}
又看到了这个熟悉的demo，今天主要想总结下netty的线程模型实现，以及读写事件的处理。不知不觉，这已经Netty源码系列的第六篇文章了，从最开始的ServerBootstrap流程分析，到channel源码解析，自己也对Netty从开始的一知半解，到现在的“多知半解”，说实话，我也是看完了channel的源码，以及又看了另外一个课程，才把前六篇文章的内容“融汇贯通”，今天其实就是对前文的梳理汇总，希望大家看完能有收获。
这里重提下Netty Reactor线程模式，主要分为以下是三种：Reactor单线程模型、Reactor多线程模型、主从Reactor多线程模型，Netty对于以上线程模型支持也很方便
- 单线程模型
EventLoopGroup eventGroup = new NioEventLoopGroup(1);
ServerBootstrap serverBootstrap = new ServerBootstrap(); serverBootstrap.group(eventGroup);
- 非主从多线程模式
EventLoopGroup eventGroup = new NioEventLoopGroup();
ServerBootstrap serverBootstrap = new ServerBootstrap();
serverBootstrap.group(eventGroup);
- 主从模型
EventLoopGroup bossGroup = new NioEventLoopGroup();
EventLoopGroup workerGroup = new NioEventLoopGroup();
ServerBootstrap serverBootstrap = new ServerBootstrap();
serverBootstrap.group(bossGroup, workerGroup);
可以看到Netty对于不同的Reactor模型，切换起来很简单。下面将为大家重点介绍下主从模型里的“主”和“从”线程的指责以及工作流程源码。
二、主从线程模型解读

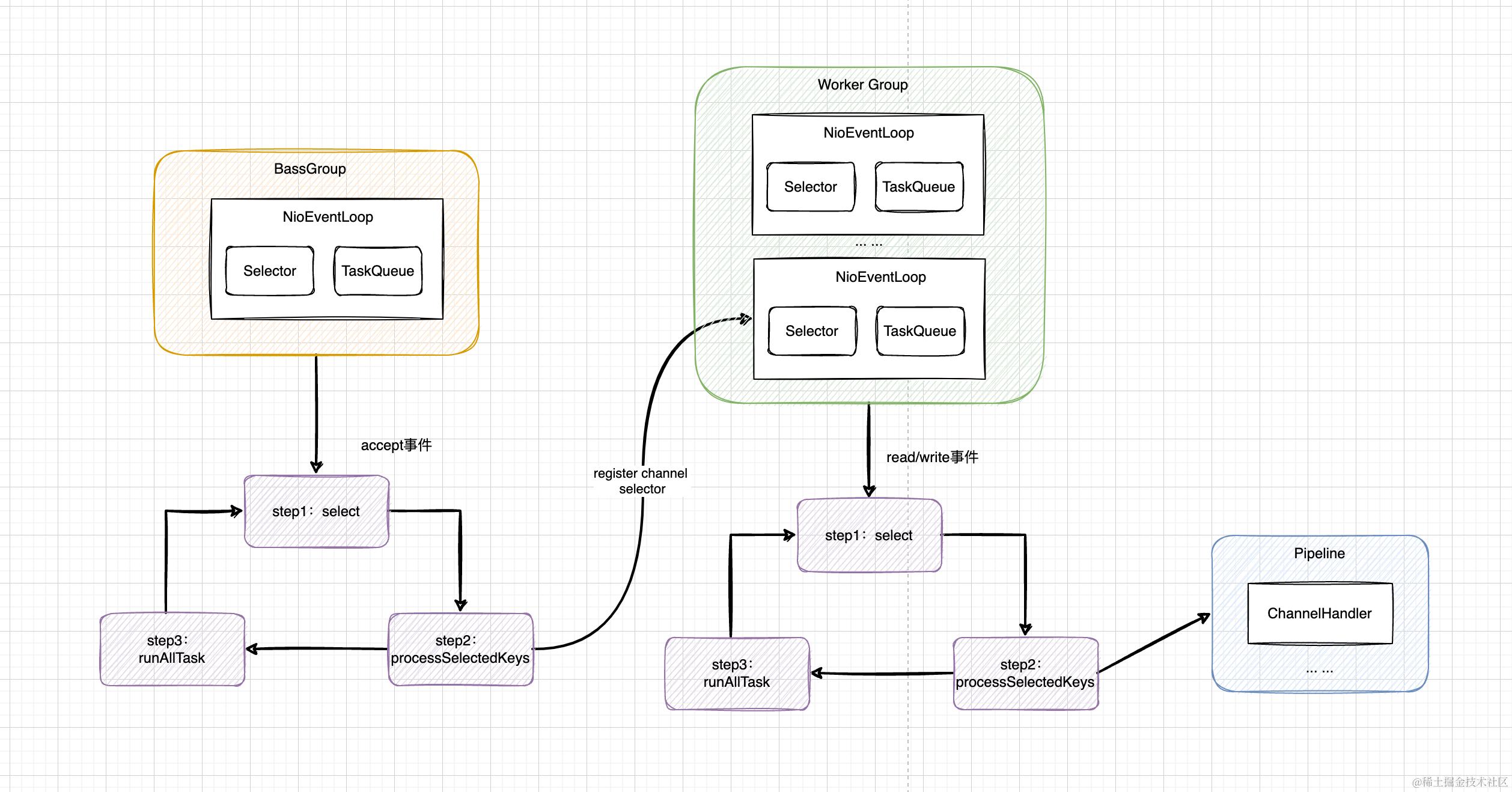

2.1. 流程图
老规矩，有图当然先看图了，上图就是Netty的主从线程模型汇总（我真是太爱这个图了，原图来自csdn，为了加深印象，自己又画了一次）
2.2. 主线程职责
想必大家都听说过，Netty的主线程，一般只设置1个，但是你清楚为什么不设置多个呢？看完这part，你就会知道答案了。首先从入口开始分析，初始化的时候，会调用new ServerBootstrap().group(bossGroup, workGroup)方法，传递boss线程和work线程。查看源码实现如下：
public ServerBootstrap group(EventLoopGroup parentGroup, EventLoopGroup childGroup) {
// 调用父类构造函数，初始化父类线程
super.group(parentGroup);
if (this.childGroup != null) {
throw new IllegalStateException("childGroup set already");
}
// 这里存储子线程，小tips：netty内部都是通过ObjectUtil.checkNotNull来判空
// 如果后续想贡献源码，可以注意下规范
this.childGroup = ObjectUtil.checkNotNull(childGroup, "childGroup");
return this;
}
继续追踪父类实现如下：
public B group(EventLoopGroup group) {
ObjectUtil.checkNotNull(group, "group");
if (this.group != null) {
throw new IllegalStateException("group set already");
}
// 赋值给了this.group属性
this.group = group;
return self();
}
继续追踪父类AbstractBootstrap.group属性的调用链，可以发现在AbstractBootstrapConfig-group方法中调用了该属性，查看AbstractBootstrapConfig调用链，则发现了一个熟悉的方法调用initAndRegister
final ChannelFuture initAndRegister() {
Channel channel = null;
try {
channel = channelFactory.newChannel();
init(channel);
} catch (Throwable t) {
... ...
}
// config().group()最终调用的就是bossGroup
ChannelFuture regFuture = config().group().register(channel);
if (regFuture.cause() != null) {
if (channel.isRegistered()) {
channel.close();
} else {
channel.unsafe().closeForcibly();
}
}
return regFuture;
}
看到这，如果看过前文分析ServerBootstrap-bind源码的同学应该会有印象，initAndRegister是在serverBoot.bind的时候调用的，也就是说，如果一个Netty客户端只有一个端口的情况下，bind方法肯定只执行一次，那么对应底层的initAndRegister方法当然也就执行一次，这里config().group().register()方法也就只执行一次，所以这种情况下，bossWorkerGroup设置一个线程就够用了，设置多了当然也可以，只不过会存在资源浪费。
这里的channel还记得是什么类型吗？当然是NioServerSocketChannel，用来处理op_accept事件。 这里的register方法最终调用的是AbstractChannel.AbstractUnsafe-register方法，由于当前channel是NioServerSocketChannel，因此最终调用的是AbstractNioChannel.AbstractNioUnsafe-doRegister方法，核心代码如下：
@Override
protected void doRegister() throws Exception {
boolean selected = false;
for (;;) {
selectionKey = javaChannel().register(eventLoop().unwrappedSelector(), 0, this);
return;
}
}
此方法上篇文章也分析过了，javaChannel().register()方法表示把ch对象注册到NioEventLoop的selecotr上，注册成功后返回selectionKey，为其设置感兴趣的事件，也就是op_accept事件，当监听的对应的事件触发后，相应的NioEventLoop线程就可以执行后续的逻辑了，即创建NioSocketChannel。
2.3. 子线程职责
上面分析也介绍了，主线程主要用来处理accept事件，当客户端的accept事件发到服务端后，当前要进行链接的初始化了，子线程其实就是用来执行I/O的读写和链接操作。
还记得前文分析NioEventLoop时提到过的processSelectedKey方法吗？核心源码如下：
if ((readyOps & (SelectionKey.OP_READ | SelectionKey.OP_ACCEPT)) != 0 || readyOps == 0) {
unsafe.read();
}
此处就是Netty用来处理accept事件和read事件入口，不同的事件对应不同的read实现，当前如果是accpet事件，则对应AbstractNioMessageChannel.NioMessageUnsafe-read方法；当前如果是read事件，对应着AbstractNioByteChannel.NioByteUnsafe-read方法。
AbstractNioMessageChannel.NioMessageUnsafe-read方法内部首先调用doReadMessages抽象方法创建socket链接，最终由NioServerSocketChannel来实现该方法，源码如下：
@Override
protected int doReadMessages(List<Object> buf) throws Exception {
SocketChannel ch = SocketUtils.accept(javaChannel());
try {
if (ch != null) {
// 创建 NioSocketChannel
buf.add(new NioSocketChannel(this, ch));
return 1;
}
} catch (Throwable t) {
}
return 0;
}
read方法执行完doReadMessages方法后，会把channel添加到buf里，然后执行pipeline.fireChannelRead(readBuf.get(i))，把对应的事件传递出去，最终由ServerBootstrapAcceptor来处理完成链接的初始化，核心源码如下：
此处的childGroup就是初始化server boot时候指定的子线程，这里会把NioSocketChannel注册给子线程，后面op_write、op_read事件则都由最终绑定的NioEventLoop线程来处理。
三、读写事件处理
3.1. op_read事件处理
前文分析子线程流程的时候提到过，NioEventLoop的processSelectedKey用来处理nio的各种事件，当前如果是NioServerSocketChannel发过来的请求，则对应这read或者write事件，查看AbstractNioByteChannel-read源码如下：
public final void read() {
final ChannelConfig config = config();
if (shouldBreakReadReady(config)) {
clearReadPending();
return;
}
final ChannelPipeline pipeline = pipeline();
// 读数据当然涉及到内存的分配，这里就是Netty内存分配的入口
// 后面分析Netty内存管理的时候，就从这开始啦，大家有个印象就行
final ByteBufAllocator allocator = config.getAllocator();
// 自适应内存分配器
final RecvByteBufAllocator.Handle allocHandle = recvBufAllocHandle();
allocHandle.reset(config);
ByteBuf byteBuf = null;
boolean close = false;
try {
do {
// 这里会动态调整每次申请的内存的大小，也就是guess()
byteBuf = allocHandle.allocate(allocator);
// doReadBytes用来读取数据
allocHandle.lastBytesRead(doReadBytes(byteBuf));
if (allocHandle.lastBytesRead() <= 0) {
// nothing was read. release the buffer.
byteBuf.release();
byteBuf = null;
close = allocHandle.lastBytesRead() < 0;
if (close) {
// There is nothing left to read as we received an EOF.
readPending = false;
}
break;
}
allocHandle.incMessagesRead(1);
readPending = false;
// 将读到的数据传递出去，这里因为读取的是byte数据，因此每读取一次，都要把数据传递出去
// 后续的数据可以经过各种编解码，可以方便的解决拆包粘包问题
pipeline.fireChannelRead(byteBuf);
byteBuf = null;
} while (allocHandle.continueReading());
// 会记录本次一共读了多少数据，计算下次分配内存的大小
allocHandle.readComplete();
// 通知数据读取完成
pipeline.fireChannelReadComplete();
if (close) {
closeOnRead(pipeline);
}
} catch (Throwable t) {
handleReadException(pipeline, byteBuf, t, close, allocHandle);
} finally {
// See https://github.com/netty/netty/issues/2254
if (!readPending && !config.isAutoRead()) {
removeReadOp();
}
}
}
}
以上就是处理read事件的源码，简单总结下核心流程
- 首先获取Netty的内存分配器，以及处理内存分配的handler，这里的handler其实是可以在io.netty.channel.DefaultChannelCofig中设置的，默认采用自适用策略
- 通过内存分配器读取对应的byte数据流，每获取一次，就通过pipeline.fireChannelRead(byteBuf)方法将读取的到数据传递出去，以便数据可以经过一系列的handler，进行编码码以及拆包装包处理。
- 每次都要判断是否可以继续读取
- 读取完毕则通过pipeline.fireChannelReadComplete()方法将消息传递出去
3.2. op_write事件处理
对于write事件解析，可以从我们平常写数据的操作，context.write或者context.channel.write入手分析，也可以从NioEventLoop里直接分析，代码如下
if ((readyOps & SelectionKey.OP_WRITE) != 0) {
// Call forceFlush which will also take care of clear the OP_WRITE once there is nothing left to write
unsafe.forceFlush();
}
可以看到这里调用的还是unsafe的相关实现，debug发现，这里实际调用的是NioSocketChannel. doWrite方法，源码如下:
protected void doWrite(ChannelOutboundBuffer in) throws Exception {
SocketChannel ch = javaChannel();
//有数据要写，且能写入，这最多尝试16次
int writeSpinCount = config().getWriteSpinCount();
do {
if (in.isEmpty()) {
// All written so clear OP_WRITE
//数据都写完了,不用也不需要写16次
clearOpWrite();
// Directly return here so incompleteWrite(...) is not called.
return;
}
// Ensure the pending writes are made of ByteBufs only.
int maxBytesPerGatheringWrite = ((NioSocketChannelConfig) config).getMaxBytesPerGatheringWrite();
//最多返回1024个数据，总的size尽量不超过maxBytesPerGatheringWrite
ByteBuffer[] nioBuffers = in.nioBuffers(1024, maxBytesPerGatheringWrite);
int nioBufferCnt = in.nioBufferCount();
switch (nioBufferCnt) {
case 0:
writeSpinCount -= doWrite0(in);
break;
case 1: {
ByteBuffer buffer = nioBuffers[0];
int attemptedBytes = buffer.remaining();
final int localWrittenBytes = ch.write(buffer);
if (localWrittenBytes <= 0) {
incompleteWrite(true);
return;
}
adjustMaxBytesPerGatheringWrite(attemptedBytes, localWrittenBytes, maxBytesPerGatheringWrite);
//从ChannelOutboundBuffer中移除已经写出的数据
in.removeBytes(localWrittenBytes);
--writeSpinCount;
break;
}
default: {
long attemptedBytes = in.nioBufferSize();
final long localWrittenBytes = ch.write(nioBuffers, 0, nioBufferCnt);
if (localWrittenBytes <= 0) {
//缓存区满了，写不进去了，注册写事件。
incompleteWrite(true);
return;
}
adjustMaxBytesPerGatheringWrite((int) attemptedBytes, (int) localWrittenBytes,
maxBytesPerGatheringWrite);
in.removeBytes(localWrittenBytes);
--writeSpinCount;
break;
}
}
} while (writeSpinCount > 0);
//写了16次数据，还是没有写完，直接schedule一个新的flush task出来。而不是注册写事件。
incompleteWrite(writeSpinCount < 0);
}
write的核心逻辑如上，主要是根据写入的buf数量不同，选择不同的case实现，把数据写入jdk的nio buf中。 这里提个注意点，通过context往下写数据的时候，会进行水位线的判断，代码如下：
private void incrementPendingOutboundBytes(long size, boolean invokeLater) {
if (size == 0) {
return;
}
long newWriteBufferSize = TOTAL_PENDING_SIZE_UPDATER.addAndGet(this, size);
if (newWriteBufferSize > channel.config().getWriteBufferHighWaterMark()) {
setUnwritable(invokeLater);
}
}
当前如果待发送的数据size高于水位线，会把channel设置成不可写。笔者最近上线的一个项目，压测的过程中发现，当服务端瞬间下发消息量较大时候（大概10w+/s），偶尔会触发这个判断，项目中针对channel不可写事件触发时，会主动断开和sdk的链接，这种情况对于笔者的项目其实是不太可接受的。因此暂时通过调整高水位线上限的方式解决了，当前这个解决方式会有一些问题，可能会造成推送的延迟。后续会进行多链接改造，sdk和服务端建立多条链接，通过流量均分，也能很好的解决这个问题。
public class OutboundHandler extends ChannelOutboundHandlerAdapter {
@Override
public void write(ChannelHandlerContext ctx, Object msg, ChannelPromise promise) throws Exception {
if (!ctx.channel().isActive() || this.closing) {
ReferenceCountUtil.release(msg);
safeFail(promise, () -> new RuntimeException("this channel not active"));
return;
}
if (!ctx.channel().isWritable()) {
... ...
ctx.close();
return;
}
ctx.write(msg, promise);
}
}
四、小节
本篇文章对Netty的主从线程模型指责，以及相关源码做了次总结，也算是对这个系列文章的前五篇一起做了下总结。 也为大家分析了Netty对于读写事件的处理流程。
文章断断续续写了半个月，一是这段时间确实有点忙，二是总结类的文章确实不好写，需要自己理解的很透彻，才能整理好思路写成文章，实话实说，我也是看到另外一个课程，才对Netty线程模型职责，以及读写流程有了自己的理解，这里强烈推荐下极客时间的Netty课程，我是先对着书看了一遍Netty整理源码，后来又通过写博客梳理流程，慢慢的加深自己的理解，最后通过这门课才把自己的Netty知识体系构建完整，强烈推荐给大家。
