前言
上一节我们讲了Redis作为一个旁路缓存的基本工作模式以及旁路缓存的意义所在，也提到了Redis相比于简单的hashmap的get/set模式有更强大的支撑，其中Redis丰富的数据组织结构与巧妙的数据存储结构是Redis广受欢迎的原因之一，这一节我们就来看看Redis花样的数据结构。
数据组织结构
细心的读者可以留意到前面我说了数据组织结构和数据存储结构，这是我自己的说法，是为了区分Redis给使用者用的结构和Redis自己内存底层结构，我们由浅入深，先了解Redis提供了哪些组织结构给我们使用。
String类型
String类型的数据通过set/get命令进行数据存取，这是单条数据的操作，如果批量还有mset与mget的操作，具体可参考：redis.io/docs/data-t…
List类型
Redis列表是简单的字符串列表，按照插入顺序排序。可以添加一个元素到列表的头部（左边）或者尾部（右边），对应的操作lpush/lpop、rpush/rpop。另外也有根据索引获取列表元素的操作lindex，具体可参考：redis.io/docs/data-t…
Set类型
Set 是 String 类型的无序集合。集合成员是唯一的，这就意味着集合中不能出现重复的数据，对应存取操作sadd/spop，另外还有sinter可以返回指定集合之间的交集，sunion返回指定集合的并集，具体可参考：redis.io/docs/data-t…
Sorted Set类型
有序集合和集合一样也是 string 类型元素的集合，且不允许重复的成员。不同的是每个元素都会关联一个 double 类型的分数。redis 通过分数来对集合中的成员进行从小到大的排序。对应存储操作zadd，可以获取指定位次区间的元素zrange，也可以获取指定分数区间的元素zrangebyscore，具体可参考：redis.io/docs/data-t…
> ZADD sugela 1 one
(integer) 1
> ZADD sugela 2 two
(integer) 1
> ZADD sugela 3 three
(integer) 1
> ZRANGE runoobkey 0 5 WITHSCORES
1) "one"
2) "1"
3) "two"
4) "2"
5) "three"
6) "3"
Hash类型
Redis hash 是一个 string 类型的 field（字段） 和 value（值） 的映射表，hash 特别适合用于存储对象。Redis 中每个 hash 可以存储 232 - 1 键值对（40多亿）。通过hset可存储多个field，也可以通过hget获取多个field。下面就是一个key为zhuanlan且有两个field分别为name和date的一个hash结构
> HMSET zhuanlan name li_xin_ji_hua date 2022-11-05
OK
> HGETALL zhuanlan
1) "name"
2) "li_xin_ji_hua"
3) "date"
4) "2022-11-05"

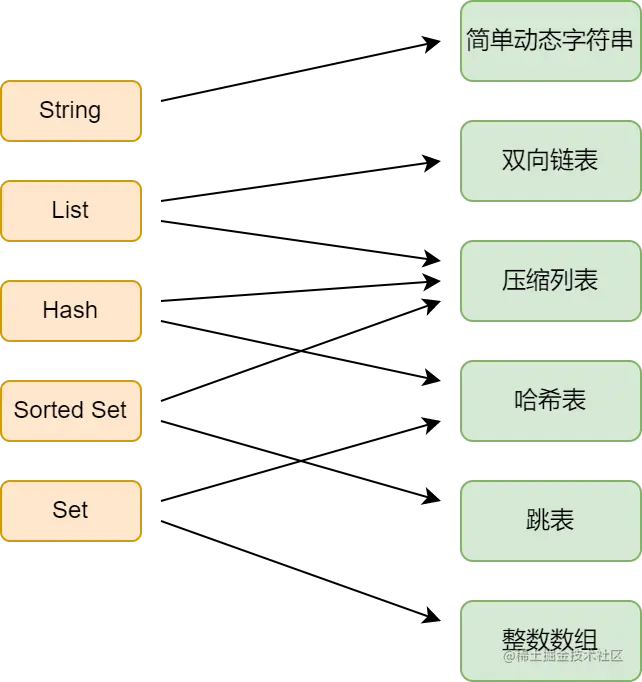

以上五种是Redis提供给使用者的最最基本的数据组织结构，除了这些Redis在发展的过程中还提供了BitMap、HyperLogLog和GEO三种拓展结构，感兴趣的同学可以课外拓展。
数据存储结构
了解了数据组织结构后，我们来看下这些组织结构在Redis中是如何被存储的
简单动态字符串（SDS，Simple Dynamic String）
先放下Redis源码链接：github.com/redis/redis…

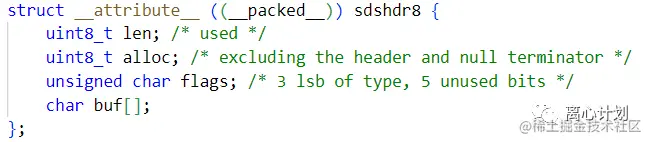

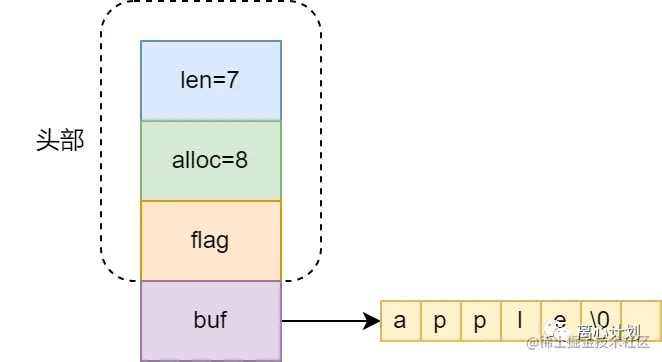

不知道大家还记得大学学习的C语言，C语言中表示字符串没有Java中现成的String给我们用，都是用char[] 来装字符，以空字符'\0'结尾作为一个字符串，而Redis基于C语言开发必然也会使用char[]来作为容器，但是Redis额外定义了一个结构体（redis/redis/src/sds.h），我们拿单字节存储来看：
额外存储了几个属性：
-
len 已使用的长度
-
alloc 数组除了头部和/0的总长度
-
flag 标识位，低三位存储类型，高五位留空
-
buf 存储具体字符
len、alloc与flag组成SDS的header。知道了这个结构，那为什么要这样设计呢，首先直接用char[]不行么？非要封装一层？这有很多原因，比如由于char[]在做获取长度时遍历的，而维护len可以直接拿到。

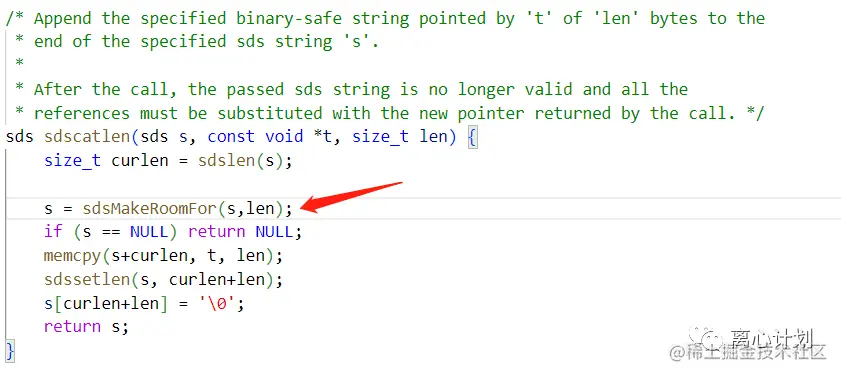

另外char[]在做字符串拼接时char *strcat(char *dest,const char *src)，如果dest长度没有预先分配那么就会溢出，而SDS通过总长度和使用长度就知道剩余长度，可以在拼接之前就判断好是否需要扩容，下面的sdsMakeRoomFor 就是用来判断并决定是否会扩容的方法（redis/redis/src/sds.c）
还有二进制安全问题，由于char[]原生使用'\0'作为结束符，但是许多二进制数据本身就含有'\0'字符，这就造成了意外分割，而SDS本身存储了len，因此不需要通过特殊字符判断字符串结束。
其中flag中的存储类型是由于，如果你看了源码就能看到，除了我们上面贴的用uint8_t来存储之外，还有16、32、64，这是为了满足短中长以及巨长字符串的存储要求，如果都用64位的八字节存储，那么小字符串的头部的所占空间比数据长度还长，有点浪费，所以定义了这几种，而flag前3位存储的type就是代表这个SDS是用的什么类型结构
压缩列表
压缩列表是一个特殊处理过的双向链表，我们先看它的设计然后再看为什么要这么设计。从源码的注解可以看到ziplist的组成结构：（redis/redis/src/ziplist.c）
由五部分组成，分别是：
-
zlbytes 四个字节，表示ziplist总字节数
-
zltail 四个字节，表示尾节点距离起始位置的offset
-
zllen 两个字节，表示ziplist中的节点数量
-
entry ziplist存放数据的基本结构，叫做节点
-
zlend 单字节，特殊值表示ziplist的结束
这些可以看作是ziplist的基本属性，有了总节点数方便统计列表长度，有了尾部位移方便快速定位尾部节点并快速插入。

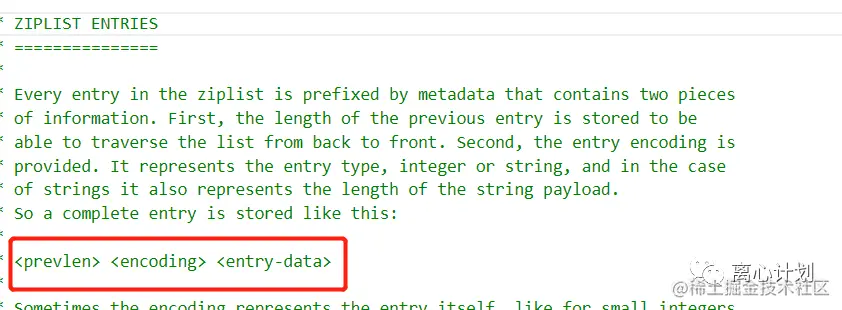

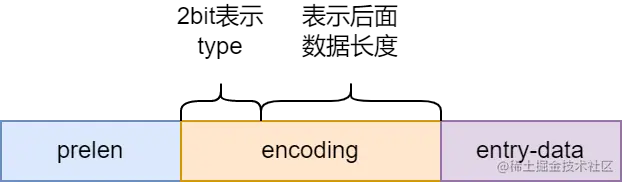

而entry的结构也很特殊，源码中的注解如下：
由三部分组成：

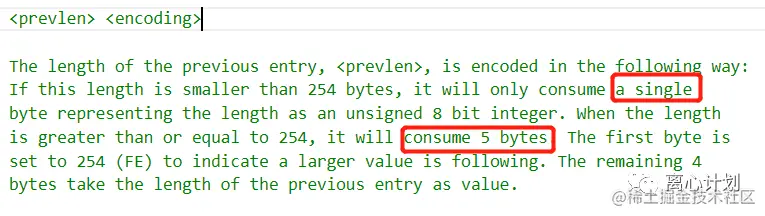

- prelen 前一个节点的长度，源码中注释如下：
表示有两种情况，如果前一个节点的长度小于254个字节，那么prelen就可以用单个字节表示，如果超过了254那么就用5个字节表示，第一个字节用254表示前一个节点是一个大值，后四个字节用来放长度。
- encoding 用于记录entry-data中存放数据的类型和长度，针对不同大小entry和prelen一样处理成了1、2、5三种字节长度模式，前两位用来表示数据类型，后面的位用来放entry-data的长度
- entry-data 表示具体存放的数据
另外，如果我们简单使用双向链表来组织，那么每个节点都需要有两个前后指针指向前后节点就是八个字节，双向链表可以方便从前往后或者从后往前遍历，而Redis的ziplist有了上面的五部分和entry里的信息，从前往后遍历不用说，从后往前，可以先定位到尾节点的offset，然后offset减去尾节点存放的prelen就是倒数第二个节点，依次往前就实现了遍历，效率上可能没有直接指针快，但是减少了双向链表的前后指针的空间开销，因此压缩列表是一种时间换空间的结构。
再回顾下使用了ziplist的结构是list、hash以及sorted set，hash结构和java中的hashmap一样，需要用数组对应哈希索引的，而由于时间换空间的性质，压缩列表并不是一直被使用，只有在集合元素较少的情况下才会使用，元素集合超过阙值就会转换成hashtable类型，同时满足以下条件：
1. 哈希对象保存的所有键值的字符串长度小于64字节；
2. 哈希对象保存的键值对数量小于512个；
那么这里我们引出一个问题，Redis是怎么解决hash冲突的？这个问题我们放到和Redis的键值对的存储方式一起说。
哈希表
我们上面的压缩列表和简单字符串，都是Redis插入key/value中的value的数据存储结构，那么key和value又是怎么存放，我们拿上面hash结构的操作举例：
HMSET zhuanlan name li_xin_ji_hua date 2022-11-05
也就是说name 和 li_xin_ji_hua整个对于zhuanlan来说就是value，这两者是怎么存储的呢？其实就是哈希表，只不过Redis为了存储键值对，用了一个全局哈希表：
Redis处理哈希冲突的方式是拉链法，也就是将多个entry链接起来，对于哈希冲突的常见解决方式我就不展开了，像开放寻址、重哈希等。而当这个链表长度过长后，为了避免遍历链表的时间太长，就会触发Redis的rehash操作，具体表现为Redis会有一个全局哈希表2，然后将哈希表1中的key搬到哈希表2中去，这个搬运的过程是渐进式哈希的过程，因为如果一次性把全部的key搬过去就会很耗时，如果采用渐进式那么每次只会把操作的槽对应的整条链表的entry搬过去。而且除了扩容，Redis在key变少的时候还会进行缩容。
RedisObject

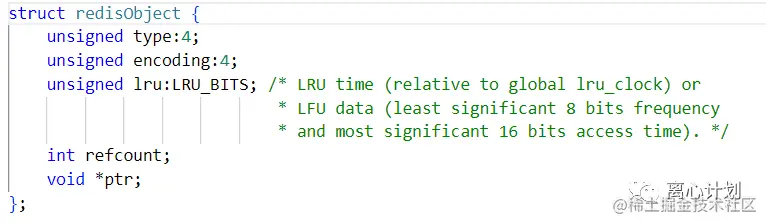

由于Redis中针对键和值除了本身值的存储还有一些元信息需要存储，比如这个key被引用的次数、最后一次访问时间（用来做缓存淘汰时lru策略的依赖的数据）、这个值是什么类型的数据等，所以Redis中还有一个RedisObject结构：（redis/redis/src/server.h）
- type 表示value类型，String、List、Hash等

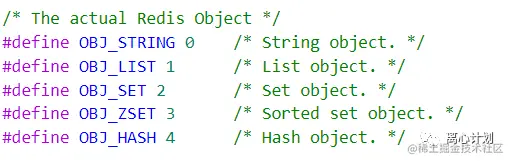

对应代码中这几种类型：
- encoding redisobject的编码类型，表明用了底层哪种数据结构

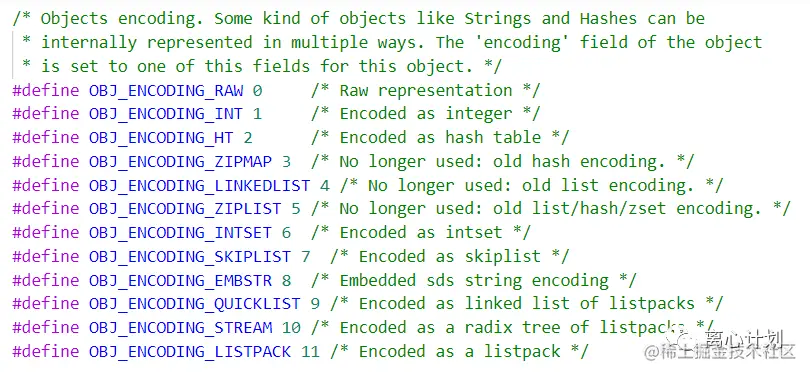

对应了这几种编码类型：
-
lru 最后一次访问时间
-
refcount 引用计数
-
ptr 指向value的指针
这几个参数是这样来配合工作的，你发现ptr指针是一个void指针并没有明确类型，当一个RedisObject的type为OBJ_LIST并且encoding为OBJ_ENCODING_QUICKLIST时，表示ptr指针指向的是一个QuickList对象（QuickList也是一个底层数据结构，这里可以简单理解为特殊的容器即可），这样对这个值进行像lpop的操作时才能成功执行，而对它zadd就不行因为这不是一个sorted list。因此encoding和type唯一确定了数据是有底层哪种结构存储的，RedisObject也是一种面向对象思想。
Redis提供了Object命令可以查看RedisObject的一些信息，比如我们这边实践一下查看hash什么时候会使用ziplist：
127.0.0.1:6379> hset hash1 name scw
(integer) 1
127.0.0.1:6379> object encoding hash1
"ziplist"
127.0.0.1:6379> hset hash1 aaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaa bbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbbb
(integer) 1
127.0.0.1:6379> object encoding hash1
"hashtable"
当我们放了一个很大的field后，hash就转成了hashtable了。
dictEntry

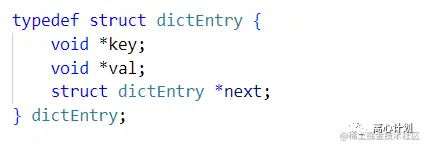

我们前面讲哈希表时，上面的图中哈希槽存储的entry其实也有一个标准结构，就是dictEntry：（redis/redis/deps/hiredis/dict.h）

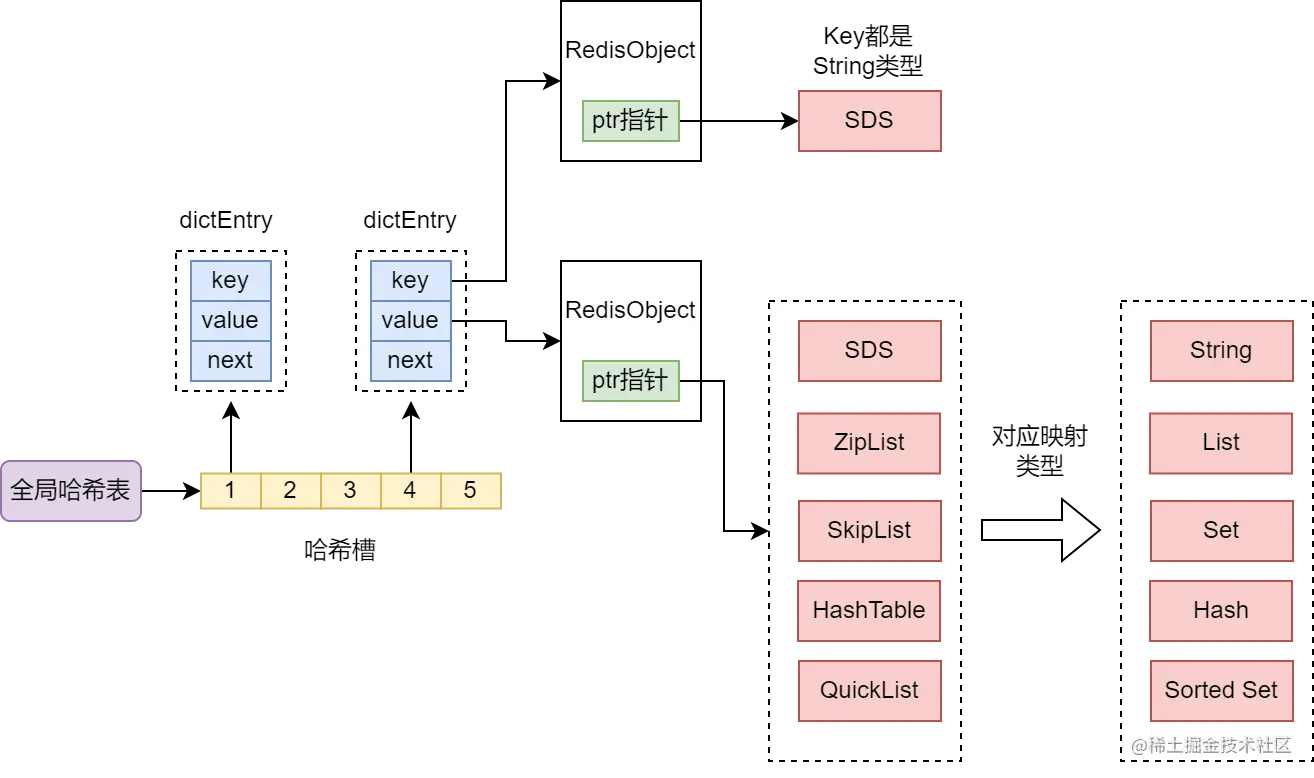

每个dictEntry包含一个key、value以及next指针，key和value指针指向上面说的RedisObject，next指针指向后一个dictEntry用来组织成拉链法，因此哈希表的结构图可以理解成这样：
ptr指针在代码中指向具体的存储结构，因此就花了一个类型对应说明。
跳表（Skip List）
跳表是一种多级索引辅助链表查询的操作，下面的链表如果查找15需要6次查找

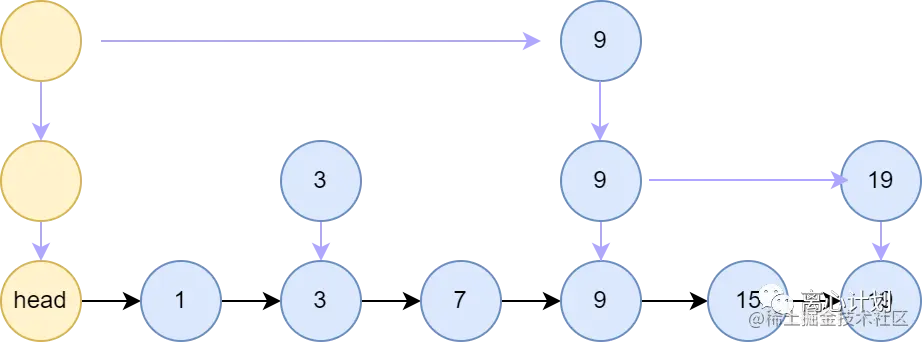

如果建立下面的索引，就能加快查询
小结
这一节我们简单讲解了下Redis中的数据组织结构和数据存储结构，像压缩列表、简单字符串或者跳表都是一个目的为了让Redis更快，毕竟Redis是一个数据库，工业级Redis中千万级别甚至更多的key是很常见的，因此大规模数量级下的数据存储问题就会被放大，所以好的设计十分重要，Redis针对一种组织结构在值的大小不同的场景下会切换存储结构，这也是小而巧的字节级别优化。
下一节我们讲解一下Redis中是如何保证数据不丢失的，毕竟一个内存数据库，数据的可靠性如何保证。
