1.HICA复习实验

阿尔托莉雅969
174 阅读2分钟

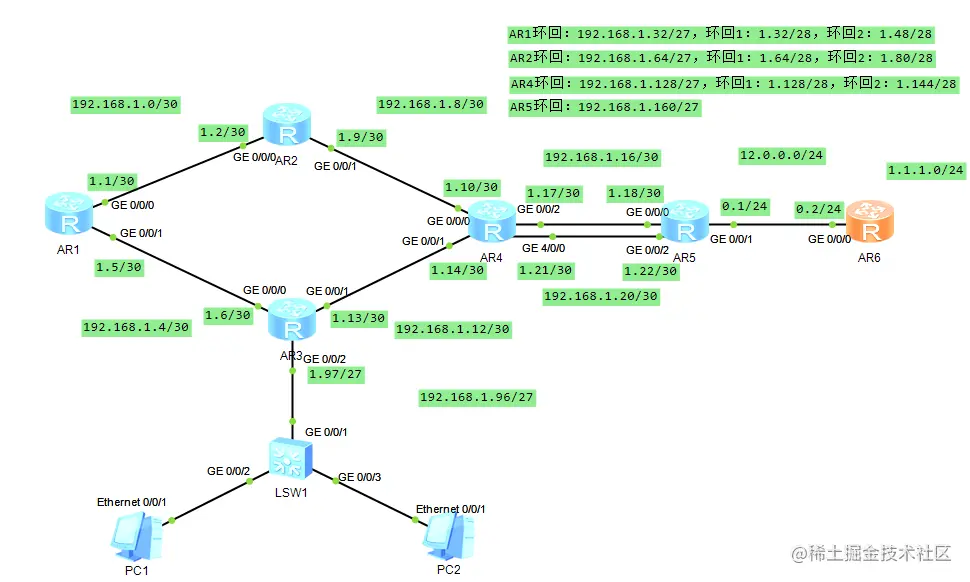

1、拓扑


2、要求

  1. R6为ISP，接口IP地址均为共有地址，该设备只能配置IP地址，之后不能再对其进行其他任何配置
  2. R1-R5为局域网，私有IP地址192.168.1.0/24，请合理分配
  3. R1，R2，R4各有两个环回地址，R5，R6各有一个环回地址，所有路由器上环回均代表连接用户的接口
  4. R3下的两台PC通过DHCP自动获取IP地址
  5. 选路最佳，路由表尽量小，避免环路
  6. R1-R5均可以访问R6的环回
  7. R6 Telnet R5的公有IP地址时，实际登录到R1上
  8. R4与R5正常通过1000M链路，故障时通过100M链路

3、分析

  1. 先配置各路由器接口IP地址
  2. 在R3路由器上配置DHCP服务器
  3. 完成各路由器上的静态路由
  4. 在各路由器上配置缺省路由指向R5路由器，R5再指向R6路由器
  5. 在R5配置空接口避免环路
  6. 在R4，R5上配置浮动路由来实现备用线路
  7. 在R5路由器配置一对多nat地址转换，让内网可以访问到R6上的环回地址
  8. 在R5是、路由器上配置端口映射，让R6路由器可以登录到R1上

4、配置内容

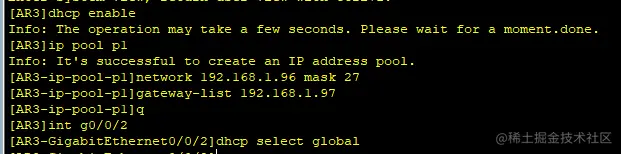

AR3上的DHCP配置

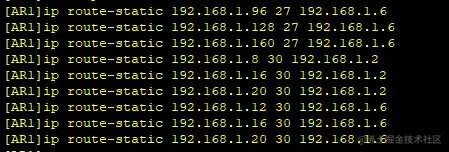

AR1上的静态路由




AR2上的静态路由



AR3上的静态路由

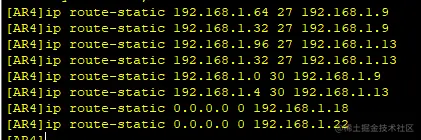

AR4上的静态路由


AR5上的静态路由



AR5上的空接口配置


AR4上的浮动路由配置


AR5上的浮动路由配置

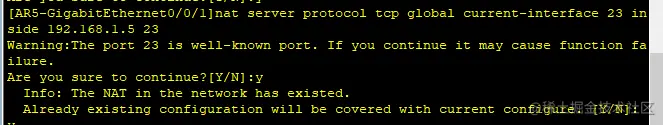

AR5上的nat地址转换配置

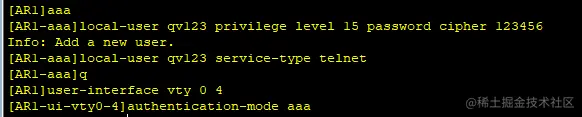

AR1上配置telnet登录的用户名密码，访问控制列表



5、测试

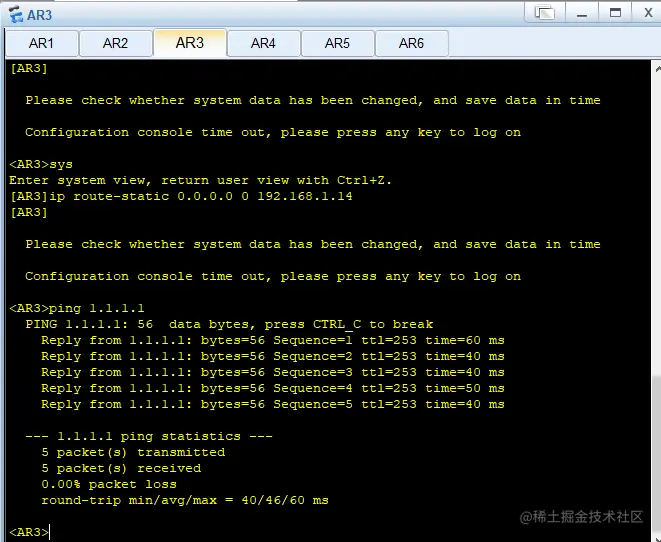

AR1访问R6的环回

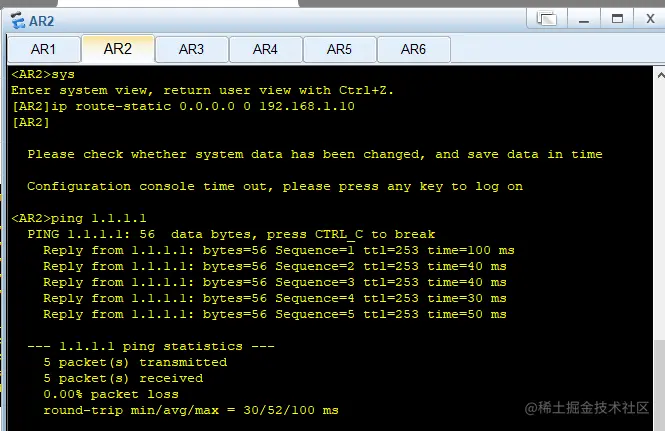

AR2访问R6的环回


AR3访问R6的环回


AR4访问R6的环回

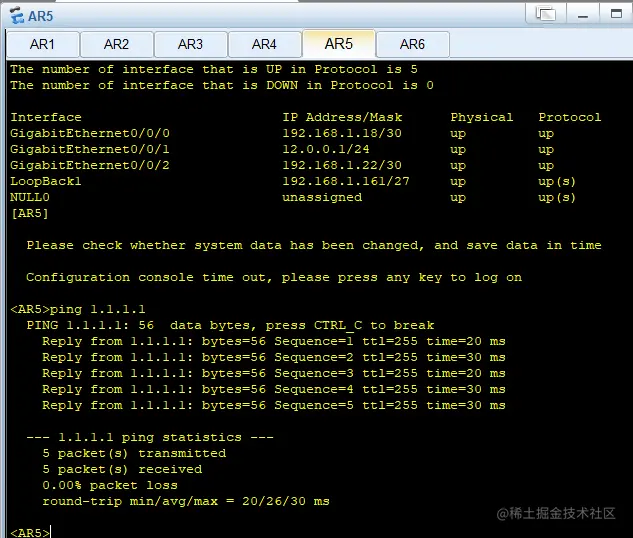

AR5访问R6的环回

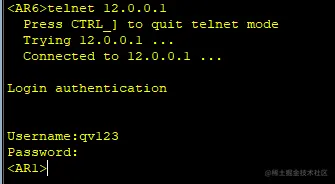

在AR6上telnet AR1上
