一、实验环境

系统版本	Windows 10 专业工作站版（版本号22H2）
ENSP版本	1.3.00.100
路由器版本	AR2220

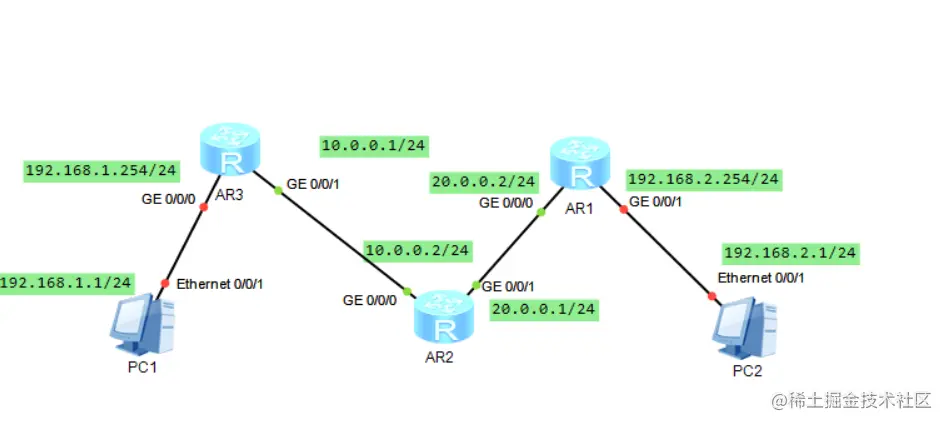

二、实验拓扑图

屏幕截图 2022-11-11 150024.png

三、实验要求

配置静态路由，使得pc1与pc2通讯

四、具体思路

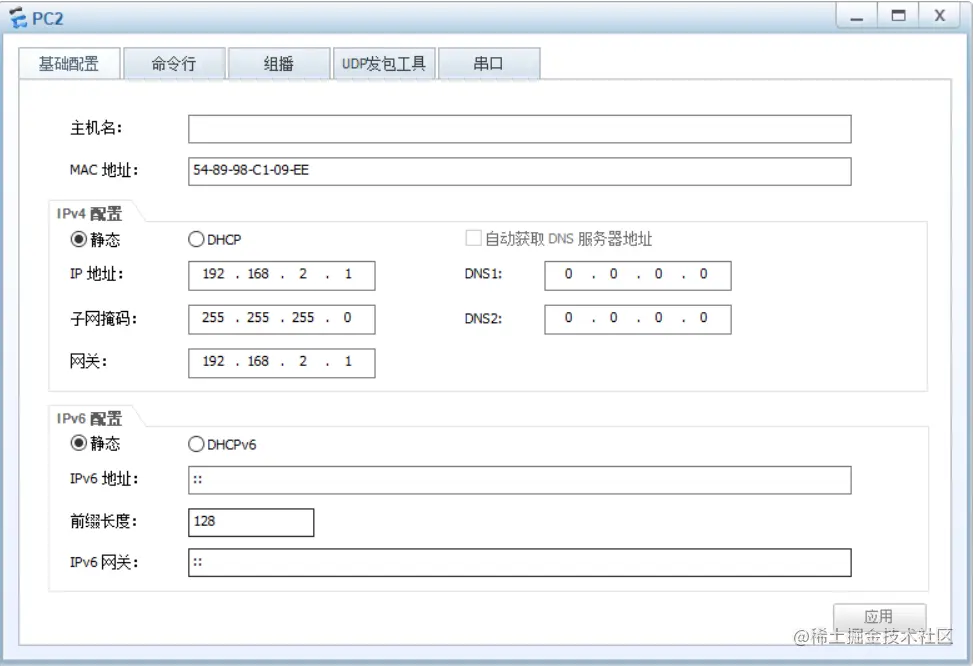

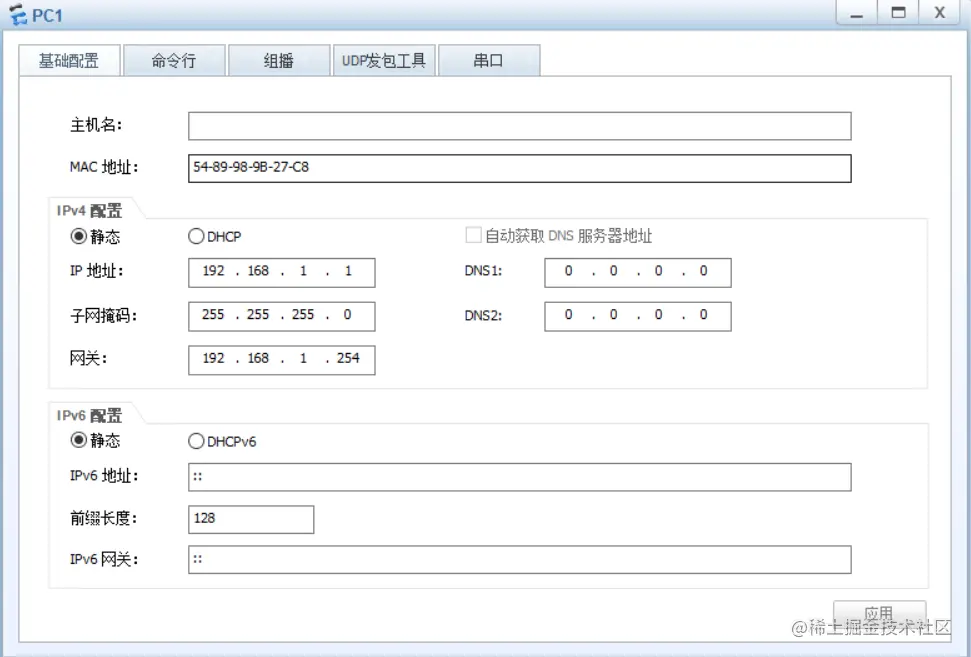

1.手动给电脑配置ip、子网掩码、网关。（看好对应关系）

2.进入路由器手动配置每个端口IP，配置静态路由相关命令。

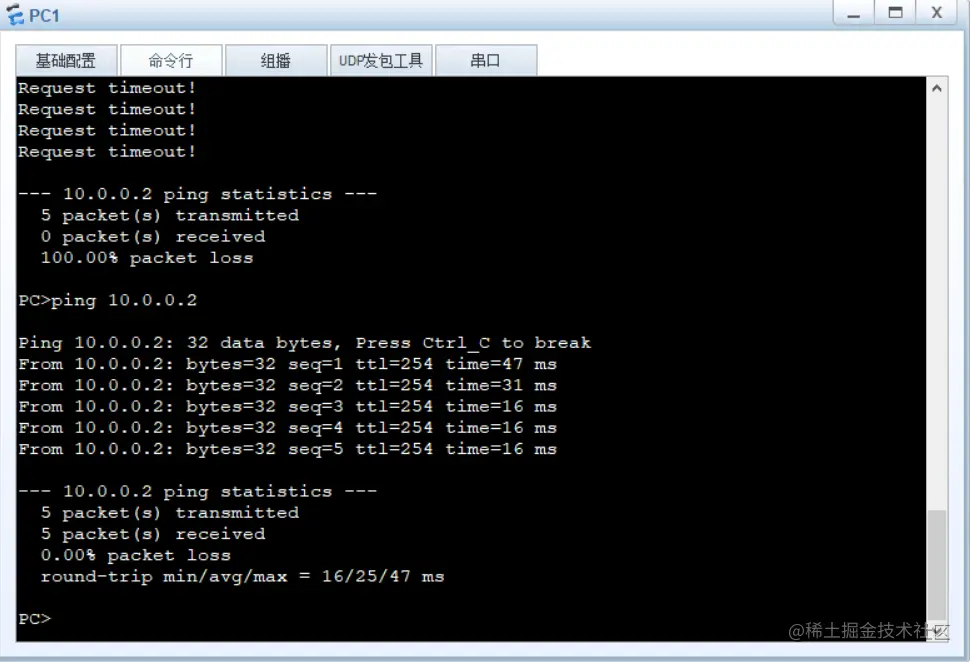

3.检测pc1和pc2连通性。

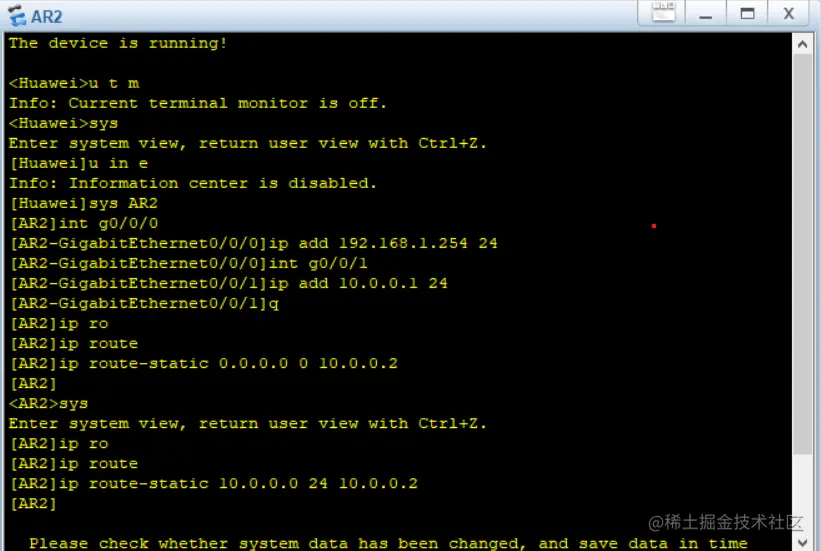

五、实验基础配置

<R1>system-view
[R1]interface GigabitEthernet 0/0/0//进入端口
[R1-GigabitEthernet0/0/0]ip address 192.168.1.254 255.255.255.0//配置IP地址
[R1]interface GigabitEthernet 0/0/2
[R1-GigabitEthernet0/0/2]ip address 10.0.0.1 255.255.255.0
[R1]ip route-static 192.168.2.0 255.255.255.0 10.0.0.2//配置静态路由（命令+想去的网段+子网掩码+下一跳）
[R1]ip route-static 20.0.0.0 255.255.255.0 10.0.0.2

AR2:
<R2>system-view
[R2]interface GigabitEthernet 0/0/2
[R2-GigabitEthernet0/0/0]ip address 10.0.0.2 255.255.255.0
[R2]interface GigabitEthernet 0/0/1
[R2-GigabitEthernet0/0/2]ip address 20.0.0.2 255.255.255.0
[R2]ip route-static 192.168.1.0 255.255.255.0 10.0.0.1
[R2]ip route-static 192.168.2.0 255.255.255.0 20.0.0.1

AR3:
<R3>system-view
[R3]interface GigabitEthernet 0/0/1
[R3-GigabitEthernet0/0/0]ip address 20.0.0.1 255.255.255.0
[R3]interface GigabitEthernet 0/0/0
[R3-GigabitEthernet0/0/2]ip address 192.168.2.254 255.255.255.0
[R3]ip route-static 192.168.1.0 255.255.255.0 20.0.0.2
[R3]ip route-static 10.0.0.0 255.255.255.0 20.0.0.2
