如何实现定时？

软件方式：用一段程序实现延时（延时程序）

利用程序循环延迟指定的时间

缺点：CPU占用率？延时精度？兼容？

硬件方式：定时/计数器电路

利用脉冲计数的设定的时间输出定时信号

8253计数器 ——3个独立的16位定时/计数器（通道）

——24引脚双列直插式

——最高计数频率2.6MHz

——TTL电平兼容

——单电源+5V供电

脚下留心：8253的A0，如果 连接到 8086CPU的A0=1，会导致CPU将传输数据线的D8D15的数据，而8253只连接了8086的D7D0，接收不到数据。（A0位为1，地址线地址线传送的是奇地址，而奇地址只在D8~D15传送）。

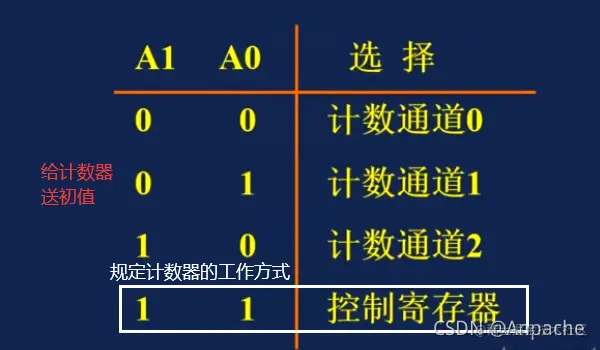

    所以，让8086的A0=0，8253的A0应接8086的A1，8253的A1接8086的A2。

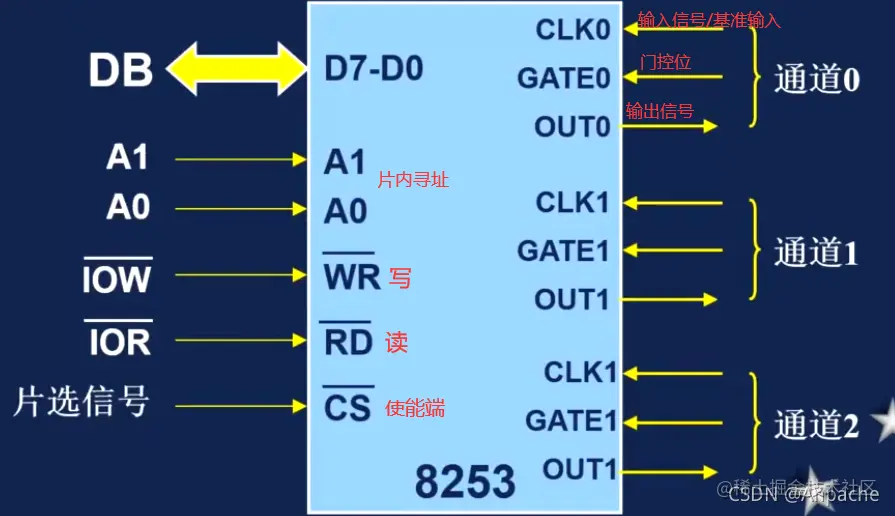

计数器通道的主要引线（每通道均相同）：

CLK 时钟脉冲输入，计数器的计时基准。

GATE 门控信号输入，控制计数器的启动和停止

OUT 计数器输出信号，不同工作方式下产生不同波形。

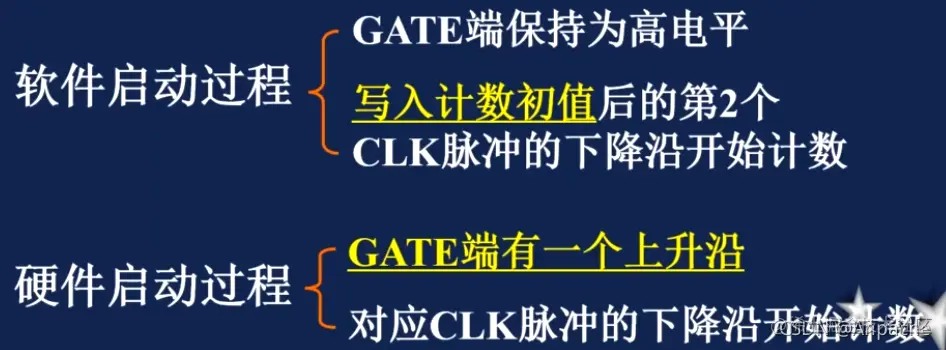

计数器启动方式 程序指令启动——软件启动

外部电路信号启动——硬件启动

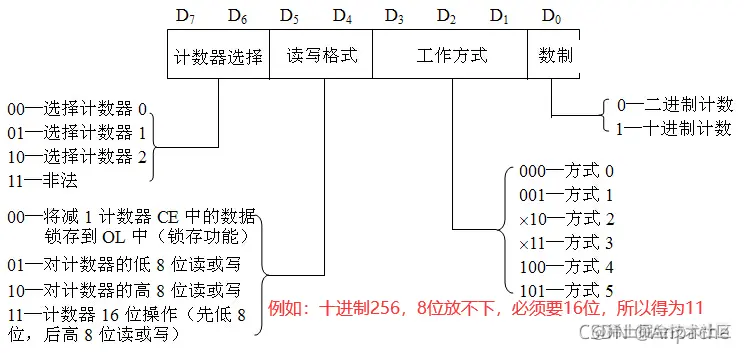

控制字格式

用于确定各计数器的工作方式。

8253必须先初始化才能正常工作。

每个计数器都必须初始化一次。

CPU通过OUT指令把控制字写入控制寄存器。

在工作方式控制字被设置后，随后必须紧接着给计数器预设置计数初值，计数器方可开始工作。

给计数器设置初值的计算。1赫兹等于1秒

计数器规则：先减1，再判断是否为0，如果为0则停止计数

初值的范围：两种计数范围 二进制 、十进制

二进制： 0 ~ FFFF H（0—65535）最大值是：0 （65536次）

十进制（BCD）：0000H9999H（09999） 最大值：0（1000次）

初始化程序流程

写入顺序：可按计数器分别写入控制字和初值，也可先写所以计数器控制字，再写入它们的初值。

工作方式

特点：送入初值就会启动，只进行一次计数，计完后就不管了。单次定时

例如：初值是100，使用方式0，当100减到0后输出一次，就不管了。

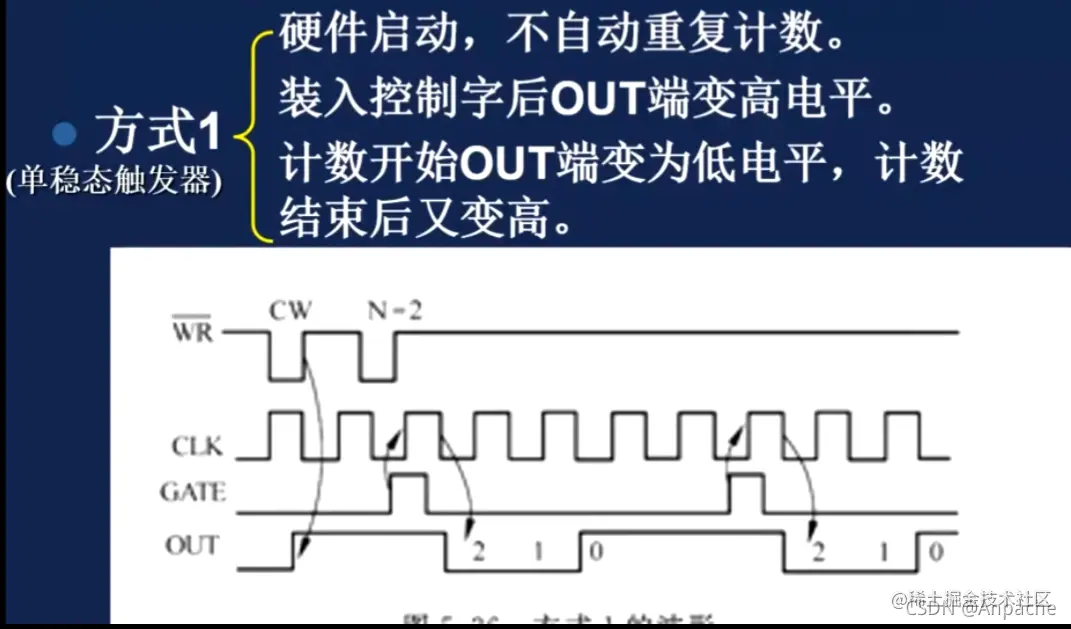

特点：硬件启动，开关（GATE）开一次启动一次，结束后如果还想启动，不需要再写入初值，直接再开一次（GATE）即可。

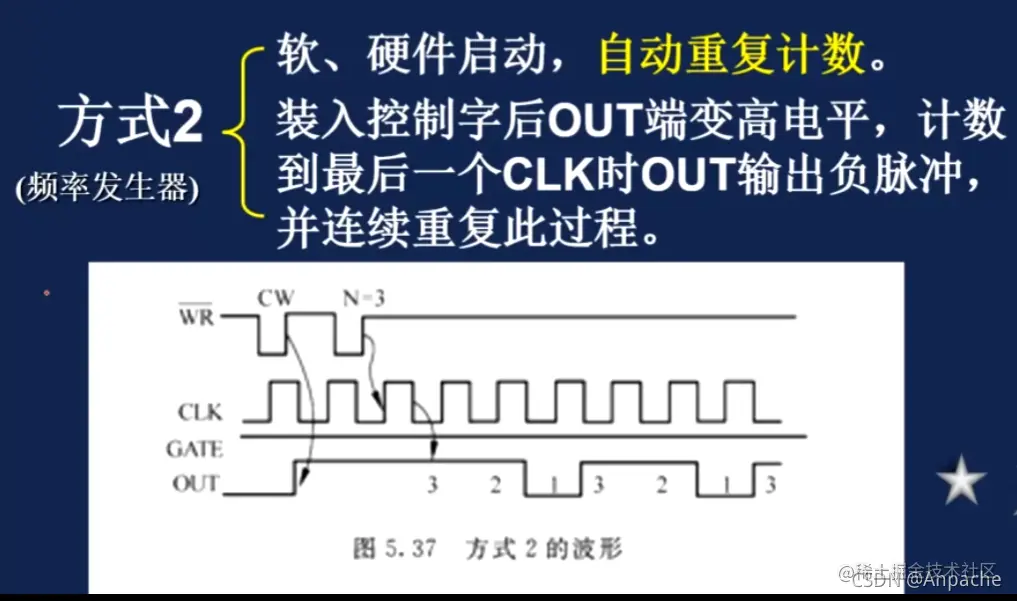

特点：当使用该方式时，初值减到0不再停止，而是再次自动重复计数。

        例如：初值100，方式2，当初值从100减到0时，不停止，初值再次设置为100继续减，如此循环。

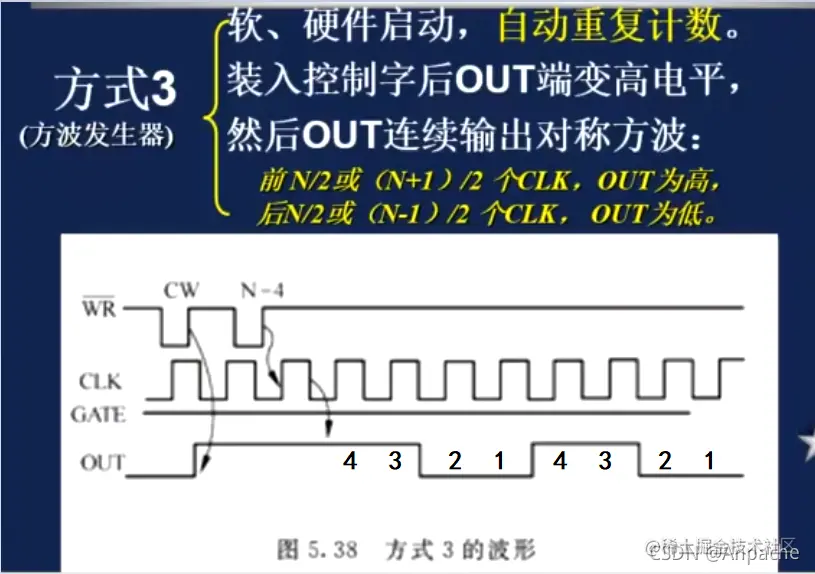

特点：和方式2大体相似，只不过时波形不同，方式3为方波。

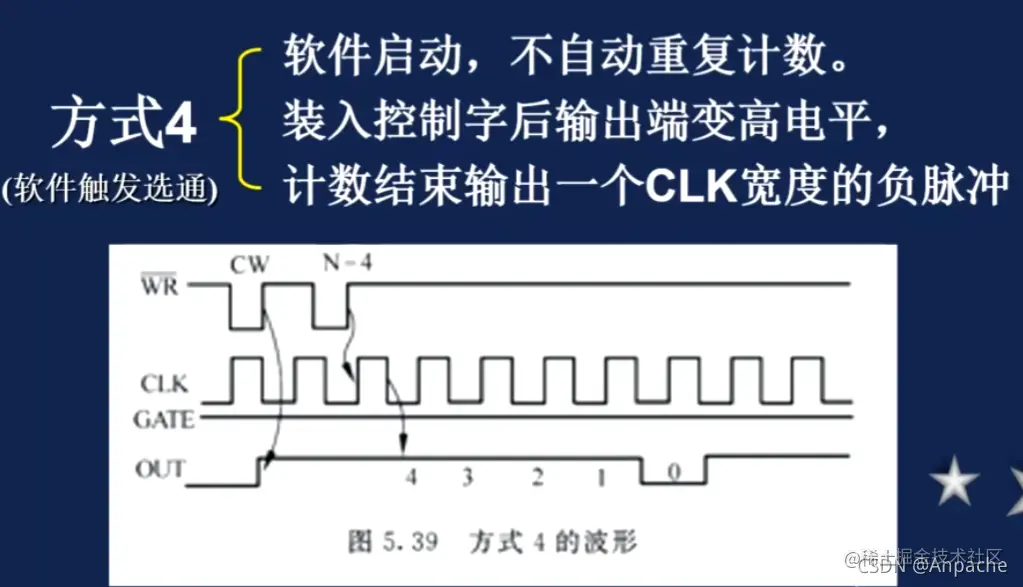

特点：和方式0大体类似，只不过方式1装入控制字后变低电平，而方式4装入控制字后变高电平，方式4结束后输出一个CLK的低电平。（计数区间内进行取反）

特点：和方式4一样，只不过方式5是硬件触发。
