「实战记录」集群部署xxl job

墨家乙
1,056 阅读4分钟

什么是XXL JOB

  • XXL-JOB是一个分布式任务调度平台；

  • 主要分为调度中心管理后台和执行器两部分。

初始化调度数据库

  1. 使用MySQL作为xxl-job集群的数据库；
  2. 可以在项目资源中直接使用已有的库，或者自行安装自行采购新的数据库；
  3. 收集好访问数据库的必要信息
MYSQL_HOST: 数据库IP或访问域名
MYSQL_PORT: 数据库访问端口
MYSQL_DB_NAME: 用于保存nacos集群信息的数据库实例名
MYSQL_USER: 可访问上述数据库实例的用户名
MYSQL_PASSWORD: 可访问上述数据库实例的密码
  1. 初始化支持xxl-job集群运行必要的表和数据，一定要用自己部署的xxl-job版本的那份SQL脚本去做初始化，这一点非常重要，使用的初始化SQL版本如果不匹配，会导致xxl-job无法正常使用。
// 例如
1. https://github.com/xuxueli/xxl-job/blob/master/doc/db/tables_xxl_job.sql
2. https://github.com/xuxueli/xxl-job/blob/2.3.1/doc/db/tables_xxl_job.sql

部署调度中心管理后台

  1. 如果是在公有云平台部署xxl-job，一般可以直接通过可视化操作界面选择镜像，一步步创建有状态负载。
  2. 如果没有可视化操作界面，编写yaml文件，然后通过命令行创建无状态负载。
  3. 不论使用哪种方式创建，特别注意spec.template.spec.containers.env中配置的环境变量，下面会详细介绍这些环境变量的用途。
  4. 启动实例后，根据自身所在的网络环境，可以直接访问xxl job admin页面，也可能要配置一些请求转发和代理才能访问。
kind: Deployment
apiVersion: apps/v1
metadata:
  name: mojiayi-admin
  namespace: mojiayi-prod
spec:
  replicas: 1
  selector:
    matchLabels:
      app: xxl-job-admin
      version: v1
  template:
    metadata:
      creationTimestamp: null
      labels:
        app: xxl-job-admin
        version: v1
    spec:
      containers:
        - name: container-xxl-job-admin
          image: 镜像域名/组织名/xuxueli/xxl-job-admin:2.3.1
          ports:
            - containerPort: 8080
              protocol: TCP
          env:
            - name: PARAMS
              value: |
                --spring.datasource.url=jdbc:mysql://173.26.10.89:3306/mojiayi_xxl_job?useUnicode=true&characterEncoding=UTF-8&autoReconnect=true&serverTimezone=Asia/Shanghai
                --spring.datasource.username=mojiayi_xxl_job
                --spring.datasource.password=数据库密码
                --xxl.job.login.username=admin
                --xxl.job.login.password=登录xxl job admin的密码
          resources:
            limits:
              cpu: '2'
              memory: 3500Mi
            requests:
              cpu: 1500m
              memory: 3000Mi
          terminationMessagePath: /dev/termination-log
          terminationMessagePolicy: File
          imagePullPolicy: IfNotPresent
      restartPolicy: Always
      terminationGracePeriodSeconds: 30
      dnsPolicy: ClusterFirst
      securityContext: {}
      imagePullSecrets:
        - name: default-secret
      affinity:
        nodeAffinity:
          requiredDuringSchedulingIgnoredDuringExecution:
            nodeSelectorTerms:
              - matchExpressions:
                  - key: xxljob
                    operator: In
                    values:
                      - xxljob
      schedulerName: default-scheduler
      tolerations:
        - key: node.kubernetes.io/not-ready
          operator: Exists
          effect: NoExecute
          tolerationSeconds: 300
        - key: node.kubernetes.io/unreachable
          operator: Exists
          effect: NoExecute
          tolerationSeconds: 300
  strategy:
    type: RollingUpdate
    rollingUpdate:
      maxUnavailable: 25%
      maxSurge: 25%
  revisionHistoryLimit: 10
  progressDeadlineSeconds: 600

环境变量

  • 以spring.datasource开头的3个，配置保存调度信息的数据库
    1. spring.datasource.url 连接数据库的地址、端口和实例名等信息
    2. spring.datasource.username 连接数据库的用户名
    3. spring.datasource.password 连接数据库的密码
  • 以xxl.job.login开头的2个，是xxl-job后台管理员的初始账号名和登录密码
    1. xxl.job.login.username 后台管理员的初始账号名
    2. xxl.job.login.password 后台管理员的初始登录密码

为执行器添加集群内访问服务

  • 执行器需要通过集群内的实例名和端口访问调度中心；
  • 创建类型为集群内访问ClusterIP的服务，为方便管理，服务端口和容器端口都是8080。
metadata:
  name: xxl-job-admin
  namespace: mojiayi-prod
  labels:
    app: xxl-job-admin
    version: v1
spec:
  ports:
    - name: cce-service-0
      protocol: TCP
      port: 8080
      targetPort: 8080
    - name: cce-service-1
      protocol: TCP
      port: 9998
      targetPort: 9998
  selector:
    app: xxl-job-admin
    version: v1
  clusterIP: 10.247.163.70
  clusterIPs:
    - 10.237.133.75
  type: ClusterIP
  sessionAffinity: None
status:
  loadBalancer: {}
apiVersion: v1
kind: Service

部署执行器

  1. 通过可视化操作界面，或yaml文件，创建执行器；

  2. 特别注意spec.template.spec.args里指定的启动参数。

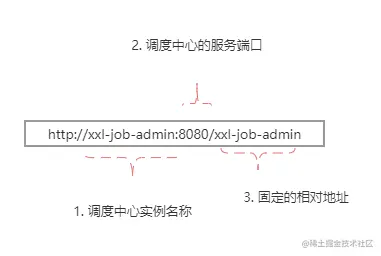

    xxl.job.admin.addresses命名规则

kind: Deployment
apiVersion: apps/v1
metadata:
  name: xxl-job-executor
  namespace: mojiayi-prod
  labels:
    appgroup: ''
    version: v1
spec:
  replicas: 1
  selector:
    matchLabels:
      app: xxl-job-executor
      version: v1
  template:
    metadata:
      creationTimestamp: null
      labels:
        app: xxl-job-executor
        version: v1
    spec:
      containers:
        - name: container-xxl-job-executor
          image: 镜像域名/组织名/caryyu/xxl-job-executor-sample-springboot:latest
          args:
            - '--xxl.job.admin.addresses=http://xxl-job-admin:8080/xxl-job-admin'
          env:
            - name: PAAS_APP_NAME
              value: xxl-job-executor
            - name: PAAS_NAMESPACE
              value: mojiayi-prod
            - name: PAAS_PROJECT_ID
              value: c9f15b53a3614c6a9fea9b69d966693e
          resources:
            limits:
              cpu: '2'
              memory: 3512Mi
            requests:
              cpu: 1500m
              memory: 3000Mi
          terminationMessagePath: /dev/termination-log
          terminationMessagePolicy: File
          imagePullPolicy: IfNotPresent
      restartPolicy: Always
      terminationGracePeriodSeconds: 30
      dnsPolicy: ClusterFirst
      securityContext: {}
      imagePullSecrets:
        - name: default-secret
      affinity:
        nodeAffinity:
          requiredDuringSchedulingIgnoredDuringExecution:
            nodeSelectorTerms:
              - matchExpressions:
                  - key: xxljob
                    operator: In
                    values:
                      - xxljob
      schedulerName: default-scheduler
      tolerations:
        - key: node.kubernetes.io/not-ready
          operator: Exists
          effect: NoExecute
          tolerationSeconds: 300
        - key: node.kubernetes.io/unreachable
          operator: Exists
          effect: NoExecute
          tolerationSeconds: 300
  strategy:
    type: RollingUpdate
    rollingUpdate:
      maxUnavailable: 25%
      maxSurge: 25%
  revisionHistoryLimit: 10
  progressDeadlineSeconds: 600

在后端项目中配置xxl-job地址

  • 因为目前只部署了一个xxl-job实例，实际上没有集群，可以使用以下地址，由调度中心管理后台实例名称:命名空间.平台特有的固定字符:端口/xxl-job-admin组成。
xxl:
  job:
    accessToken: default_token
    admin:
      addresses: http://xxl-job-admin.mojiayi-prod.svc.cluster.local:8080/xxl-job-admin
  • 如果增加xxl-job实例，有了真正的集群部署，参考Nacos集群部署时的做法，通过Headless Service在集群内提供负载均衡。

重要的题外话

xxl-job应该可以部署成有状态负载，因为它和Nacos一样，属于部署之后不会经常被修改和重启的中间件。

参考文档

  1. 华为云Kubernetes基础知识
  2. xxl-job Github
  3. xxl-job 中文官网
