一、名词定义：

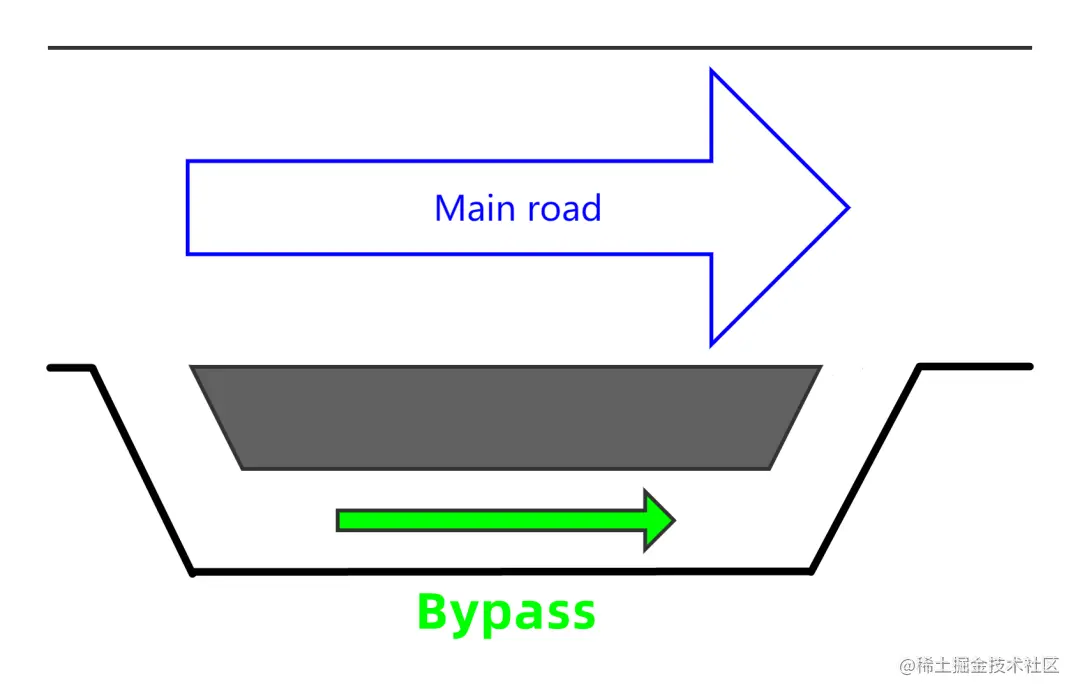

旁路（bypass）电容 ：pass 是通过的意思，bypass 指从靠近的地方，从旁边通过。大路不走走小路，主路不走走辅路。所以， 旁路电容可以理解成把信号高频成分旁路掉的电容。

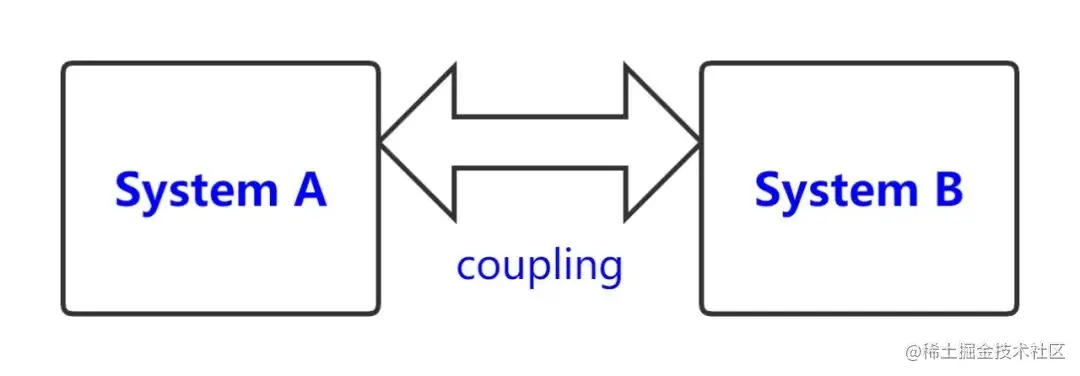

去耦（decoupling）电容 ：Coupling，是耦合的意思。如果系统 A 中出现的 “事物” 引起了系统 B 中一 “事物” 的出现，或者反之。这里 “事物” 指一些不希望出现的干扰信号，那么我们就说系统 A 与系统 B 出现了耦合。Decoupling，即是减弱耦合的意思。因此， **去耦电容是在电路中发挥去耦作用的电容。 ** ********

我们经常提到像去耦、耦合、滤波等说法，是从电容器在电路中所发挥的具体功能的角度去称呼的，这些称呼属于同一个概念层次，而旁路则只是一种途径，一种手段，一种方法。

二、如何判断电路中的电容是去耦还是旁路？

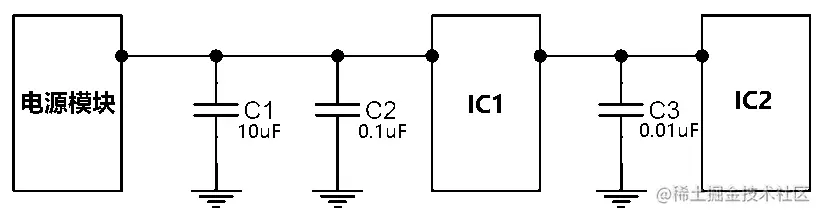

比如以下电路图中的电容 C1、C2、C3，你分得出谁是去耦电容，谁是旁路电容吗？

我们可以分别从电源模块、IC1、IC2 角度来进行分析判断，在实际电路中进一步理解去耦电容和旁路电容。

1 、电源模块角度

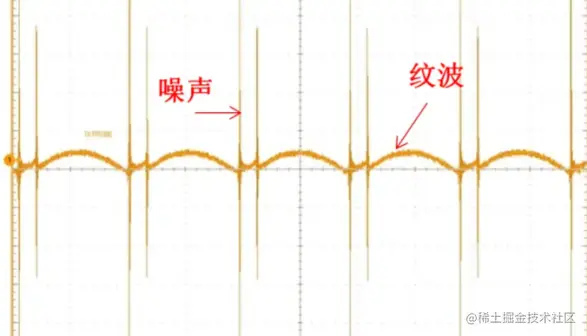

站在电源模块的角度，我们不希望电源模块自身的干扰传到下一级 IC1 中。下图显示了电源模块输出会含有高频噪声和低频纹波干扰。

为此在电源模块和 IC1 之间加入电容 C1 和 C2，以滤除干扰信号。其中，C1 采用大容值 10uF，利用电容的充放电功能起到电池蓄能作用，满足 IC1 对驱动电流的需求，从而消除频率较低的纹波干扰。而 C2 则往往采用小容值 0.1uF，以滤除较高频段的噪声干扰。所以对于电源模块而言，C1 发挥了滤除低频干扰和蓄能的功能，C2 发挥了滤除高频干扰的功能，两者都是去耦电容。

2、IC1 角度

站在 IC1 的角度，前级输入中除了需要的直流供电外还包含了高频和低频的干扰，IC1 自然不希望干扰信号进入内部，所以 C1 和 C2 就提供了对地路径，将直流成分以外的信号通过 C1 和 C2 流向系统地。所以对于 IC1 来说，C1 和 C2 帮助它旁路掉干扰信号，属于旁路电容。

3、IC2 角度

站在 IC2 角度，当 IC1 的输出信号传输到 IC2 系统中时，为防止 IC1 在工作中产生的高频干扰输入到 IC2 中，所以放置了电容 C3 来滤除干扰，因此对于 IC2 来说 C3 是旁路电容。但此时如果再次站在 IC1 的角度，它不希望干扰耦合到 IC2，C3 此时又可以称为去耦电容。

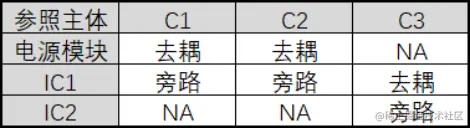

总结 C1、C2、C3 如下：

是不是感觉两者没有区别了？**分析的角度不同，电容的叫法就会不同。 **所以具体叫什么不重要，能够解决问题才是关键。回归主题，去耦电容和旁路电容的区别是什么？编者勉强地从两个方面做了区分以便大家理解，但仅供参考，因为两者并没有明确的区别界限。

三、去耦电容和旁路电容的 2 个主要区别

1、使用位置的区别：

去耦电容，强调使用在系统输出 pin 脚，用来滤除系统自身产生的干扰防止耦合到下一级系统；旁路电容，强调使用在系统输入 pin 脚，用来滤除系统不需要的高频干扰信号。

2、使用的容值大小的区别：

去耦电容，一般是容值较大，基本在 0.1uF 以上，相对于直流分量来说，其他带有一定周期性波动的信号都可以认为是交流成分，在电源供电系统中，通常使用容值较大的电容，来滤除频率较低的纹波干扰，即去耦电容；旁路电容，一般应用选值是比较小，基本都在 0.1uF 以下，电容容值越小，对高频信号的阻抗就越小，越容易给高频信号提供低阻抗路径流向 GND。

结语：

对于电路中的旁路电容和去耦电容，倒不用太过于纠结与死磕。在自己的认知体系中灵活运用，能够解决问题才是根本。编者在查阅资料时看到以下两段话都出现在各个大 V 的文章中，您觉得哪句话是正确的？欢迎大家留言讨论。

①、 去耦就是旁路，旁路不一定是去耦

②、 旁路就是去耦，去耦不一定是旁路
