类的本质是objc_class结构体，里面存储了 isa, superClass, cache, bits, 还剩下 cache 没有探索，那么 cache 缓存的是什么，如何让进行缓存的呢?

cache 的结构和存储内容

cache 结构

打开源码找到 cache:

struct cache_t {
    explicit_atomic<uintptr_t> _bucketsAndMaybeMask;
    union {
        struct {
            explicit_atomic<mask_t>    _maybeMask;
#if __LP64__
            uint16_t                   _flags;
#endif
            uint16_t                   _occupied; // 2 记录当前存储的方法数量
        };
        explicit_atomic<preopt_cache_t *> _originalPreoptCache;
    };

    ...

    // 缓存为空缓存，第一次判断使用
    bool isConstantEmptyCache() const;
    bool canBeFreed() const;
    // 可使用总容量，为 bucket_t 列表长度 -1
    mask_t mask() const;
    // 当前 bucket_t 列表已缓存的方法个数加 1
    void incrementOccupied();
    // 设置 buckets 和 mask
    void setBucketsAndMask(struct bucket_t *newBuckets, mask_t newMask);
    // 重新开辟内存
    void reallocate(mask_t oldCapacity, mask_t newCapacity, bool freeOld);
    // 根据 oldCapacity 回收 oldBuckets
    void collect_free(bucket_t *oldBuckets, mask_t oldCapacity);
     //当前 bucket_t 列表能缓存的最大个数
    unsigned capacity() const;
    // 获取 buckets
    struct bucket_t *buckets() const;
    // 获取 class
    Class cls() const;
    // 当前 bucket_t 列表已缓存的方法个数
    mask_t occupied() const;
    // 将调用的方法插入到 buckets 所在的内存区域
    void insert(SEL sel, IMP imp, id receiver);

    ...

};

从结构上看，_bucketsAndMaybeMask 占 8 个字节（点进去是个 long 类型）

同理可以知道 _maybeMask 占 4 个字节，_flags 占 2 个字节，_occupied 占 2 个字节，这个结构体一共占 8 个字节

_originalPreoptCache 是个指针，占 8 字节，整个联合体占 8 字节

所以 cache 占 16 字节

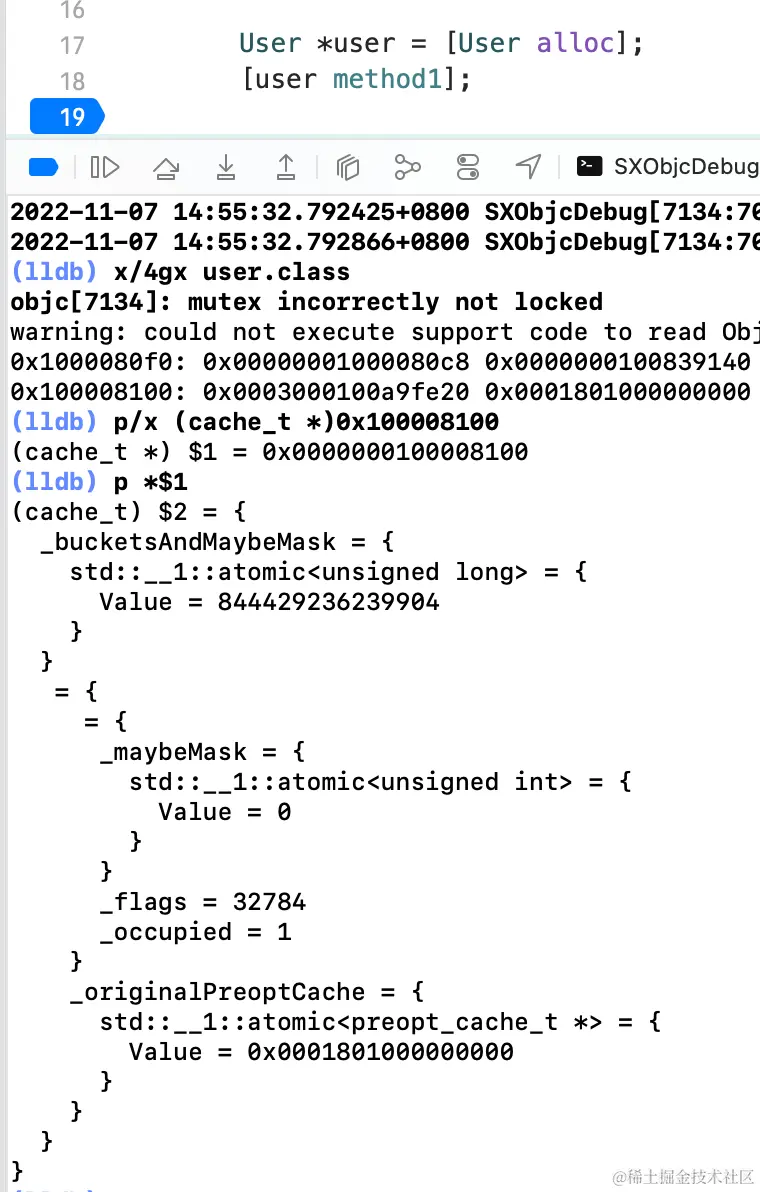

打印 cache 的结构

由于 isa 和 superClass 各占 8 字节，所以只要通过类对象向左平移 16 字节就可以得到 cache:

分析 cache 的存储内容

打印发现结构和源码一致，但是存储的东西看不懂，既然成员变量无法知道存储的内容是什么，那就从提供的方法中寻找，从源码中看到了下面的方法：

void insert(SEL sel, IMP imp, id receiver);

这个很有可能是存入数据的地方，进入源码查看：

void cache_t::insert(SEL sel, IMP imp, id receiver)
{
    runtimeLock.assertLocked();

    // Never cache before +initialize is done
    if (slowpath(!cls()->isInitialized())) {
        return;
    }

    if (isConstantOptimizedCache()) {
        _objc_fatal("cache_t::insert() called with a preoptimized cache for %s",
                    cls()->nameForLogging());
    }

#if DEBUG_TASK_THREADS
    return _collecting_in_critical();
#else
#if CONFIG_USE_CACHE_LOCK
    mutex_locker_t lock(cacheUpdateLock);
#endif

    ASSERT(sel != 0 && cls()->isInitialized());

    // Use the cache as-is if until we exceed our expected fill ratio.
    mask_t newOccupied = occupied() + 1;
    unsigned oldCapacity = capacity(), capacity = oldCapacity;
    if (slowpath(isConstantEmptyCache())) {
        // Cache is read-only. Replace it.
        if (!capacity) capacity = INIT_CACHE_SIZE;
        reallocate(oldCapacity, capacity, /* freeOld */false);
    }
    else if (fastpath(newOccupied + CACHE_END_MARKER <= cache_fill_ratio(capacity))) {
        // Cache is less than 3/4 or 7/8 full. Use it as-is.
    }
#if CACHE_ALLOW_FULL_UTILIZATION
    else if (capacity <= FULL_UTILIZATION_CACHE_SIZE && newOccupied + CACHE_END_MARKER <= capacity) {
        // Allow 100% cache utilization for small buckets. Use it as-is.
    }
#endif
    else {
        capacity = capacity ? capacity * 2 : INIT_CACHE_SIZE;
        if (capacity > MAX_CACHE_SIZE) {
            capacity = MAX_CACHE_SIZE;
        }
        reallocate(oldCapacity, capacity, true);
    }

    bucket_t *b = buckets();
    mask_t m = capacity - 1;
    mask_t begin = cache_hash(sel, m);
    mask_t i = begin;

    // Scan for the first unused slot and insert there.
    // There is guaranteed to be an empty slot.
    do {
        if (fastpath(b[i].sel() == 0)) {
            incrementOccupied();
            b[i].set<Atomic, Encoded>(b, sel, imp, cls());
            return;
        }
        if (b[i].sel() == sel) {
            // The entry was added to the cache by some other thread
            // before we grabbed the cacheUpdateLock.
            return;
        }
    } while (fastpath((i = cache_next(i, m)) != begin));

    bad_cache(receiver, (SEL)sel);
#endif // !DEBUG_TASK_THREADS
}

从函数的参数来看，这是插入的是方法。上面代码里主要变量 occupied 是数据占据大小，capacity 就是 buckets 的容量，buckets 就是存放数据的地方，然后再来仔细分析这些参数

occupied, capacity, buckets 分析

occupied 和 capacity

occupied 就是 cache 的成员变量 _occupied

mask_t cache_t::occupied() const
{
    return _occupied;
}

capacity 需要通过 mask() 方法去获取，而 mask() 方法是通过 cache 的成员变量 _maybeMask 获取的，capacity 就等于 _maybeMask + 1, 如果 _maybeMask 为空，capacity 就为 0:

unsigned cache_t::capacity() const
{
    return mask() ? mask()+1 : 0;
}

mask_t cache_t::mask() const
{
    return _maybeMask.load(memory_order_relaxed);
}

buckets

首先查看一下如何获取到 buckets, 它是通过 cache 的成员变量 _bucketsAndMaybeMask 获取的，bucketsMask 在不同的架构下有不同的值：

struct bucket_t *cache_t::buckets() const
{
    uintptr_t addr = _bucketsAndMaybeMask.load(memory_order_relaxed);
    return (bucket_t *)(addr & bucketsMask);
}

#if defined(__arm64__) && __LP64__
// arm64 架构并且 Long 和 Point 都是 64 位，即 64 位系统
#if TARGET_OS_OSX || TARGET_OS_SIMULATOR
// Mac 或 模拟器
#define CACHE_MASK_STORAGE CACHE_MASK_STORAGE_HIGH_16_BIG_ADDRS
#else
// 真机
#define CACHE_MASK_STORAGE CACHE_MASK_STORAGE_HIGH_16
#endif
#elif defined(__arm64__) && !__LP64__
// arm64 架构并且 32 位系统
#define CACHE_MASK_STORAGE CACHE_MASK_STORAGE_LOW_4
#else
// x86 架构
#define CACHE_MASK_STORAGE CACHE_MASK_STORAGE_OUTLINED
#endif

#define CACHE_MASK_STORAGE_OUTLINED 1

#define CACHE_MASK_STORAGE_HIGH_16 2

#define CACHE_MASK_STORAGE_LOW_4 3

#define CACHE_MASK_STORAGE_HIGH_16_BIG_ADDRS 4

进入 bucket_t 源码可以发现里面存储的是方法编号 sel 和指向方法实现的地址指针 imp ，并且提供了 set 模版方法来存储 sel 和 imp：

struct bucket_t {
private:
    // IMP-first is better for arm64e ptrauth and no worse for arm64.
    // SEL-first is better for armv7* and i386 and x86_64.
#if __arm64__
    explicit_atomic<uintptr_t> _imp;
    explicit_atomic<SEL> _sel;
#else
    explicit_atomic<SEL> _sel;
    explicit_atomic<uintptr_t> _imp;

    ...

    template <Atomicity, IMPEncoding>
    void set(bucket_t *base, SEL newSel, IMP newImp, Class cls);
#endif

总结就是 buckets() 用来获取 bucket_t 列表，也就是获取存储缓存的哈希表

cache 结构总览

从上面的分析可以看出 cache 每个成员变量的作用了，因为 _originalPreoptCache 存在联合体中，和结构体里面的数据只能存储一个，里面存储的和结构体差不多，所以可以不用管了

struct cache_t {
    explicit_atomic<uintptr_t> _bucketsAndMaybeMask; // 获取容器的地址
    union {
        struct {
            explicit_atomic<mask_t>    _maybeMask; // 获取容器的容量
#if __LP64__
            uint16_t                   _flags;
#endif
            uint16_t                   _occupied; // 记录当前存储的方法数量
        };
        explicit_atomic<preopt_cache_t *> _originalPreoptCache;
    };
};

cache 存入数据分析

初始化操作

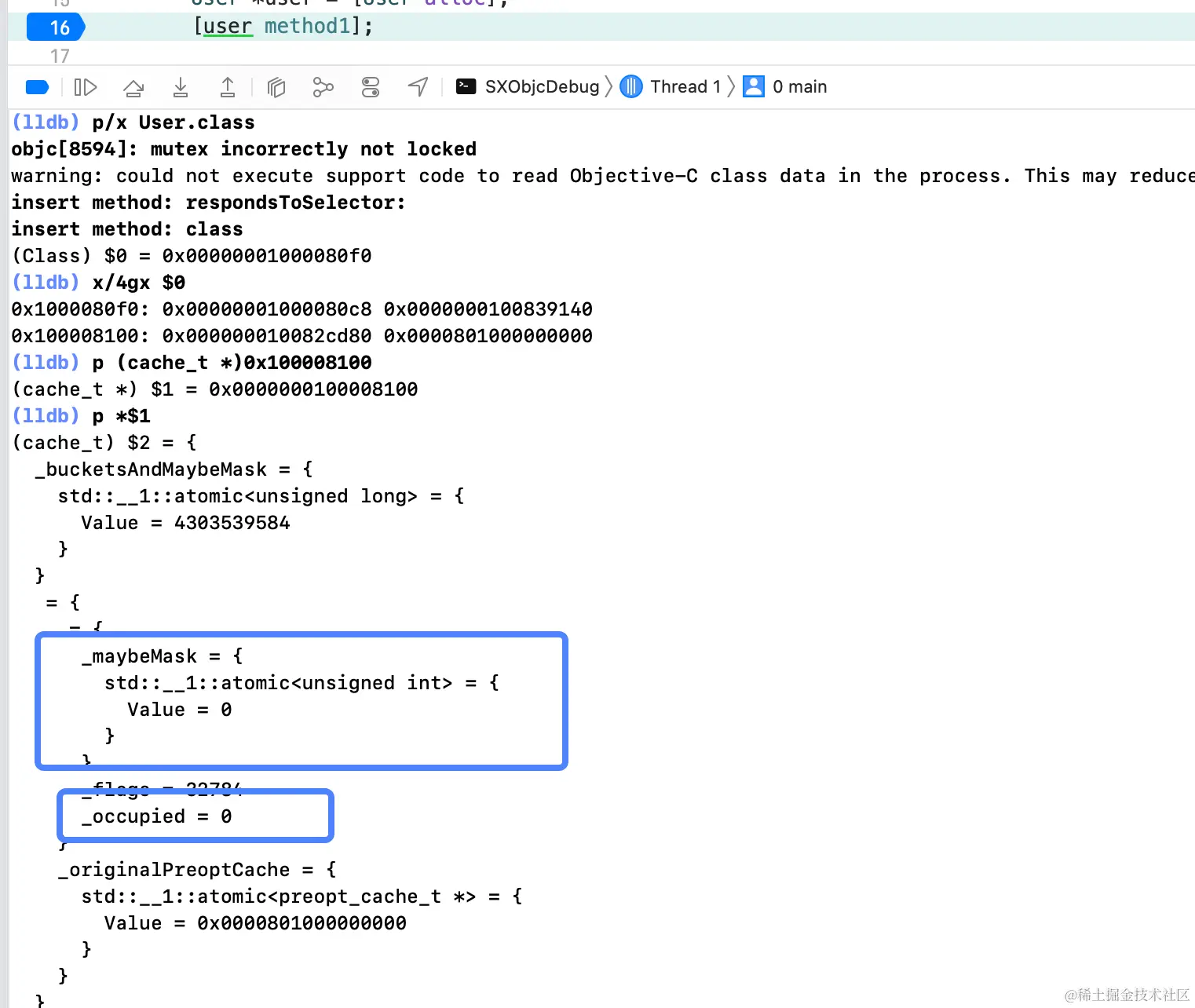

首先如果缓存没有初始化，即 occupied == 0, buckets() 为空，需要进行初始化操作：

if (slowpath(isConstantEmptyCache())) {
        // Cache is read-only. Replace it.
        if (!capacity) capacity = INIT_CACHE_SIZE;
        reallocate(oldCapacity, capacity, /* freeOld */false);
    }

先确定以下变量的值：

• newOccupied

  newOccupied = occupied() + 1;而occupied()直接返回cache_t结构体的成员变量_occupied，也就是返回的当前缓存的数量，在初次进入的时候缓存的数量为 0，_occupied也就是 0，newOccupied为 1。

• oldCapacity oldCapacity调用的是mask()方法，而mask()返回的是cache_t结构体中联合体的_maybeMask，为bucket_t列表的长度 -1（下标从 0 开始），如果_maybeMask有值则+1,否则为 0

• capacity capacity初始值为oldCapacity，代表bucket_t列表的长度，容器的大小

再确定 INIT_CACHE_SIZE 的值：

/* Initial cache bucket count. INIT_CACHE_SIZE must be a power of two. */
enum {
#if CACHE_END_MARKER || (__arm64__ && !__LP64__)
    // CACHE_END_MARKER arm64 架构下为 0，x86_64 架构下为 1.
    // 此处为 x86_64 架构下的情况
    // When we have a cache end marker it fills a bucket slot, so having a
    // initial cache size of 2 buckets would not be efficient when one of the
    // slots is always filled with the end marker. So start with a cache size
    // 4 buckets.
    INIT_CACHE_SIZE_LOG2 = 2,
#else
    // arm64 架构下的情况
    // Allow an initial bucket size of 2 buckets, since a large number of
    // classes, especially metaclasses, have very few imps, and we support
    // the ability to fill 100% of the cache before resizing.
    INIT_CACHE_SIZE_LOG2 = 1,
#endif
    INIT_CACHE_SIZE      = (1 << INIT_CACHE_SIZE_LOG2),
    MAX_CACHE_SIZE_LOG2  = 16,
    MAX_CACHE_SIZE       = (1 << MAX_CACHE_SIZE_LOG2),
    FULL_UTILIZATION_CACHE_SIZE_LOG2 = 3,
    FULL_UTILIZATION_CACHE_SIZE = (1 << FULL_UTILIZATION_CACHE_SIZE_LOG2),
};

#if __arm__  ||  __x86_64__  ||  __i386__
// x86_64
// objc_msgSend has few registers available.
// Cache scan increments and wraps at special end-marking bucket.
#define CACHE_END_MARKER 1

// Historical fill ratio of 75% (since the new objc runtime was introduced).
static inline mask_t cache_fill_ratio(mask_t capacity) {
    return capacity * 3 / 4;
}

#elif __arm64__ && !__LP64__
// objc_msgSend has lots of registers available.
// Cache scan decrements. No end marker needed.
#define CACHE_END_MARKER 0
// Historical fill ratio of 75% (since the new objc runtime was introduced).
static inline mask_t cache_fill_ratio(mask_t capacity) {
    return capacity * 3 / 4;
}

#elif __arm64__ && __LP64__
// arm64
// objc_msgSend has lots of registers available.
// Cache scan decrements. No end marker needed.
#define CACHE_END_MARKER 0

// Allow 87.5% fill ratio in the fast path for all cache sizes.
// Increasing the cache fill ratio reduces the fragmentation and wasted space
// in imp-caches at the cost of potentially increasing the average lookup of
// a selector in imp-caches by increasing collision chains. Another potential
// change is that cache table resizes / resets happen at different moments.
static inline mask_t cache_fill_ratio(mask_t capacity) {
    return capacity * 7 / 8;
}

以 arm64 架构为例，INIT_CACHE_SIZE = 1 << 1, 为 2，即 arm64 架构下 cache 容量的初始值为 2

reallocate

void cache_t::reallocate(mask_t oldCapacity, mask_t newCapacity, bool freeOld)
{
    bucket_t *oldBuckets = buckets();
    bucket_t *newBuckets = allocateBuckets(newCapacity);

    // Cache's old contents are not propagated.
    // This is thought to save cache memory at the cost of extra cache fills.
    // fixme re-measure this

    ASSERT(newCapacity > 0);
    ASSERT((uintptr_t)(mask_t)(newCapacity-1) == newCapacity-1);

    setBucketsAndMask(newBuckets, newCapacity - 1);

    if (freeOld) {
        collect_free(oldBuckets, oldCapacity);
    }
}

总结如下：

• 首先获得老的bucket_t列表地址
• 然后获得新的bucket_t列表地址
• setBucketsAndMask 主要作用是为 cache_t 结构体成员变量赋初值
• 用 freeOld 来判断是否要释放老的bucket_t列表

缓存不为空，判断是否需要扩容

首先确定 CACHE_END_MARKER 在 arm64 架构下为 0，x86_64 架构下为 1，

cache_fill_ratio 在 arm64 架构下为 7/8，x86_64 架构下为 3/4，

FULL_UTILIZATION_CACHE_SIZE 为 8，

CACHE_ALLOW_FULL_UTILIZATION 在 arm64 架构下为 1

else if (fastpath(newOccupied + CACHE_END_MARKER <= cache_fill_ratio(capacity))) {
        // Cache is less than 3/4 or 7/8 full. Use it as-is.
    }
#if CACHE_ALLOW_FULL_UTILIZATION
    else if (capacity <= FULL_UTILIZATION_CACHE_SIZE && newOccupied + CACHE_END_MARKER <= capacity) {
        // Allow 100% cache utilization for small buckets. Use it as-is.
    }
#endif

可以得出以下结论：

• arm64 架构下，实际缓存大小小于等于 8 时，不进行扩容，填满为止。容量大于 8 时，实际缓存大小小于等于 7/8 容量时不进行扩容
• x86_64 架构下，实际缓存大小加 1 小于等于容量的 3/4 时，不进行扩容

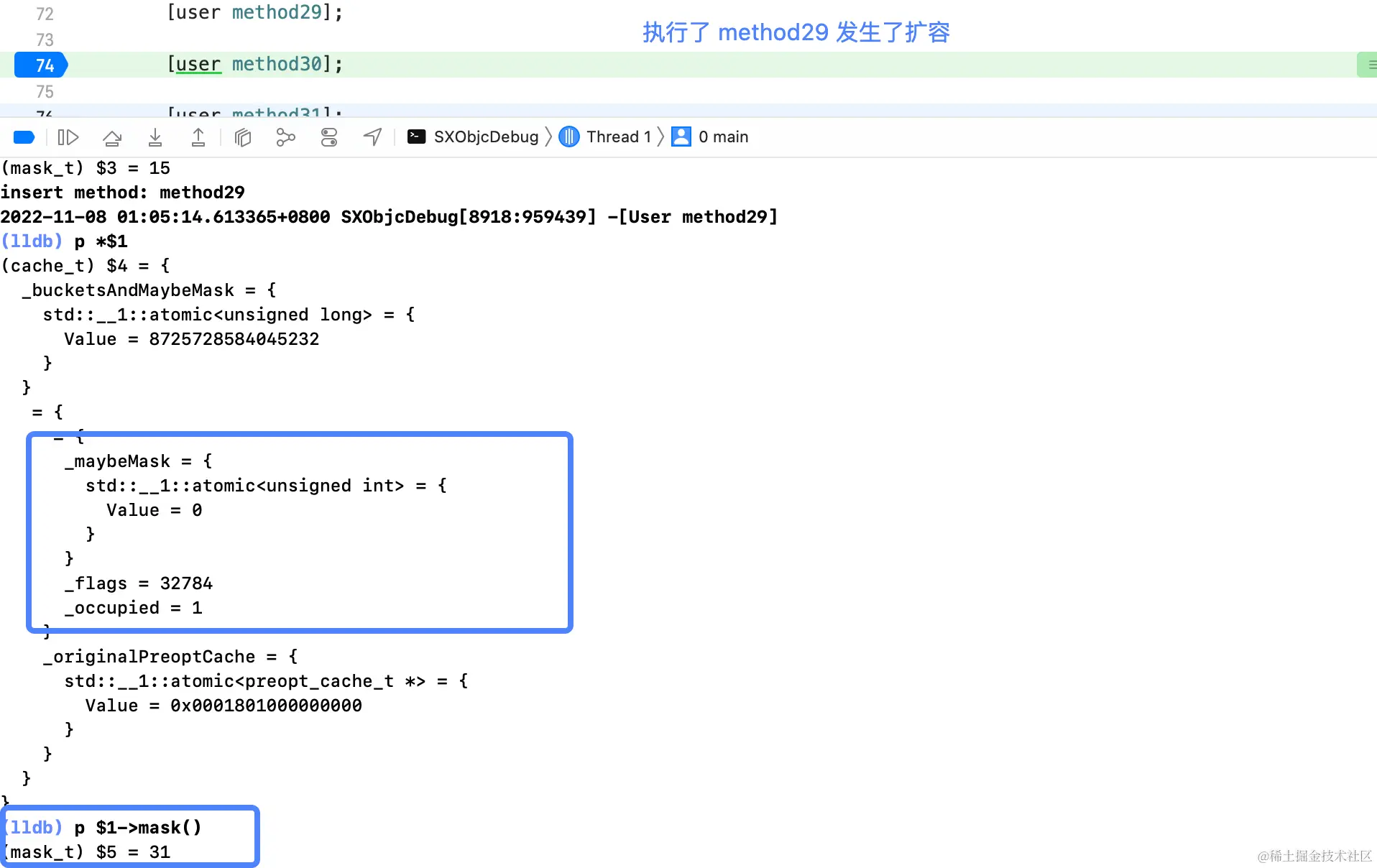

bucket_t扩容

else {
        capacity = capacity ? capacity * 2 : INIT_CACHE_SIZE;
        if (capacity > MAX_CACHE_SIZE) {
            capacity = MAX_CACHE_SIZE;
        }
        reallocate(oldCapacity, capacity, true);
    }

• 当 capacity 为 0 的时候，初始化为 INIT_CACHE_SIZE 的大小
• 正常为 2 倍扩容
• freeOld 为 true, 说明扩容时会释放掉旧的 bucket_t 列表，即原有缓存的方法会被释放掉

往 bucket_t 列表存储

bucket_t *b = buckets();
mask_t m = capacity - 1;
mask_t begin = cache_hash(sel, m);
mask_t i = begin;

// Scan for the first unused slot and insert there.
// There is guaranteed to be an empty slot.
do {
    if (fastpath(b[i].sel() == 0)) {
        incrementOccupied();
        b[i].set<Atomic, Encoded>(b, sel, imp, cls());
        return;
    }
    if (b[i].sel() == sel) {
        // The entry was added to the cache by some other thread
        // before we grabbed the cacheUpdateLock.
        return;
    }
} while (fastpath((i = cache_next(i, m)) != begin));

static inline mask_t cache_hash(SEL sel, mask_t mask)
{
    uintptr_t value = (uintptr_t)sel;
#if CONFIG_USE_PREOPT_CACHES
    value ^= value >> 7;
#endif
    return (mask_t)(value & mask);
}

#if CACHE_END_MARKER
// x86_64
static inline mask_t cache_next(mask_t i, mask_t mask) {
    return (i+1) & mask;
}
#elif __arm64__
static inline mask_t cache_next(mask_t i, mask_t mask) {
    return i ? i-1 : mask;
}

• 首先获取 bucket_t 列表，存在 b 里
• m 为扩容后的 bucket_t 列表的长度 -1
• 通过 cache_hash 计算出 sel 在 bucket_t 列表里的位置
  • cache_hash 中 value 为很大的数，这么做的目的是为了使计算出的索引不大于 mask，即 capacity - 1
  • 如果 b[i].sel() == 0，代表没有值，则进行插入操作，incrementOccupied() 实质是 _occupied++, 再调用 set 方法存入方法
  • 如果 b[i].sel() == sel，说明方法已经缓存过了，直接返回
  • 否则就出现了 hash 冲突，通过 cache_next 解决 hash 冲突, cache_next实质是：如果在 x86_64 架构下，返回后一位的索引；如果在 arm64 架构下，传入的索引为 0，返回最后一个索引，否则就返回前一个

存储数据

set 方法是往 bucket_t 列表里存入一个 bucket_t，以 arm64 架构为例：

#if __arm64__
template<Atomicity atomicity, IMPEncoding impEncoding>
void bucket_t::set(bucket_t *base, SEL newSel, IMP newImp, Class cls)
{
    ASSERT(_sel.load(memory_order_relaxed) == 0 ||
           _sel.load(memory_order_relaxed) == newSel);

    static_assert(offsetof(bucket_t,_imp) == 0 &&
                  offsetof(bucket_t,_sel) == sizeof(void *),
                  "bucket_t layout doesn't match arm64 bucket_t::set()");

    uintptr_t encodedImp = (impEncoding == Encoded
                            ? encodeImp(base, newImp, newSel, cls)
                            : (uintptr_t)newImp);

    // LDP/STP guarantees that all observers get
    // either imp/sel or newImp/newSel
    stp(encodedImp, (uintptr_t)newSel, this);
}

这里提供一个模板函数，encodedImp 是做签名用，其返回是一个签名后的 imp 地址

lldb 验证

以 arm64 架构为例 在 insert() 中添加一行打印：

void cache_t::insert(SEL sel, IMP imp, id receiver)
{
    printf("%s", sel_getName(sel));

发现在没执行 method1 方法前，_maybeMask 和 _occupied 为0

执行一下 method1, 发现 _occupied 为 1，_maybeMask 为 0，_maybeMask 为容器的大小，可以通过 mask() 方法获取：

当走过 method3 时，发生了扩容，并且是满容量扩容：

那么根据前面的理论，当运行过 method6 时，会再次满容量，执行过 method7 时，会再次扩容：

执行了 method14 又是满容量的点，执行过 method15 又会扩容：

因为容量大于 8，所以下次实际大小大于 7/8 是就会扩容，也就是第 15 个方法执行完就会扩容，即 method29：

疑问：

1. 整个往bucket_t列表中插入的操作其实就是往哈希表中进行插入的操作，那么苹果为什么对于方法的缓存要使用哈希表呢？

   时间换空间，hash 表查找的复杂度为 O(1)

2. 在扩容时，为什么要销毁掉旧的 bucket_t 列表，之前缓存的方法也会消失？

• 由于哈希表的特性 -- 地址映射, 当每次总表扩容时, 所有元素的映射都会失效（有些索引是根据容量定的）, 因为总容量变了, 下标哈希结果也会改变
• 如果需要之前所有所缓存的方法都重新存储, 消耗与花费有点过于大了
• 扩容是按照指数级的增加的，如果及时清除，可以缓存更多的方法，减少扩容次数，从而提高效率
