浏览器渲染浏览器是多进程架构 Renderer Process 渲染进程包括 Compositor Thread Mai

浏览器是多进程架构

Renderer Process

渲染进程包括

Compositor Thread
Main Thread(主线程)，我们基本上都是和它打交道
Compositor Tile Workers

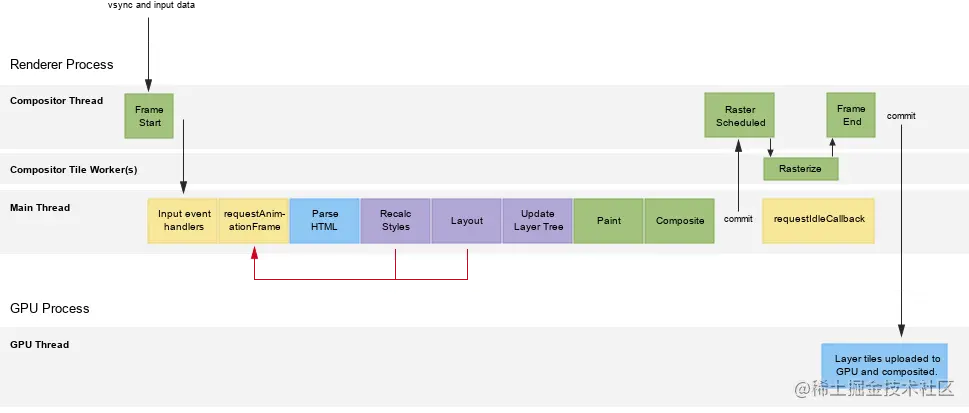

The Anatomy of a Frame

Rendering

动画

<!DOCTYPE html>
<html lang="en">
  <head>
    <meta charset="UTF-8" />
    <meta http-equiv="X-UA-Compatible" content="IE=edge" />
    <meta name="viewport" content="width=device-width, initial-scale=1.0" />
    <title>浏览器渲染原理</title>
    <style>
      body {
        position: relative;
      }
      .box {
        width: 100px;
        height: 100px;
        background: #94a3b8;
      }
      .one {
        position: absolute;
        background: #818cf8;
        animation: slide 3s infinite;
      }

      @keyframes slide {
        from {
          top: 0px;
        }
        to {
          top: 500px;
        }
      }
    </style>
  </head>
  <body>
    <div class="box one"></div>
  </body>
</html>

当使用上面的的代码做animation时，浏览器Performance面板有以下数据

可以看到每个frame或者每16.7ms, Main Thread都会执行Layout/painting, 在没有大规模计算的情况下动画是能够保持60帧/s.

计算

一旦有某些脚本设计大量计算，这些会造成layout/paint的动画就可能会掉帧，或者卡顿。添加以下代码模拟计算

// 省略...
<button id="btn">计算</button>
<script>
  const btn = document.querySelector("#btn");
  btn.addEventListener("click", () => {
    // 模拟计算
    for (let i = 0; i < 10000; i++) {
      console.log("");
    }
  });
</script>

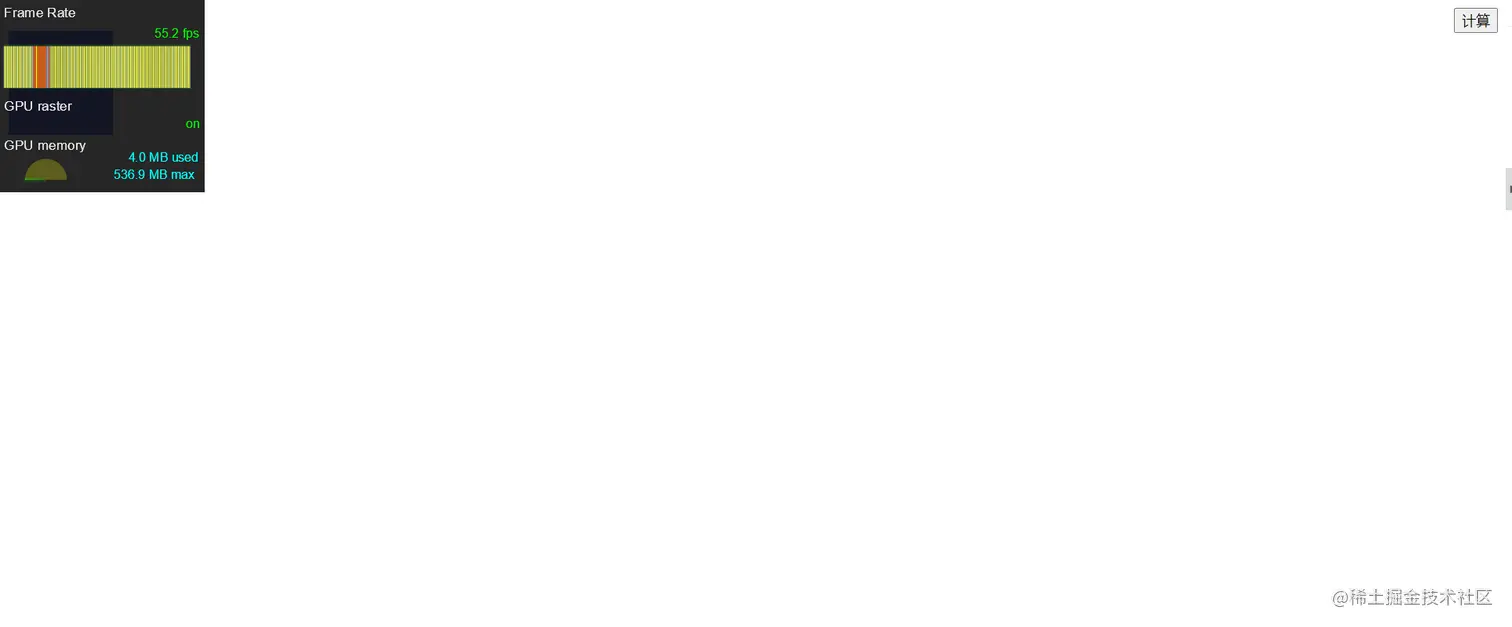

点击按钮后，动画会卡顿，帧率59下降到55fps

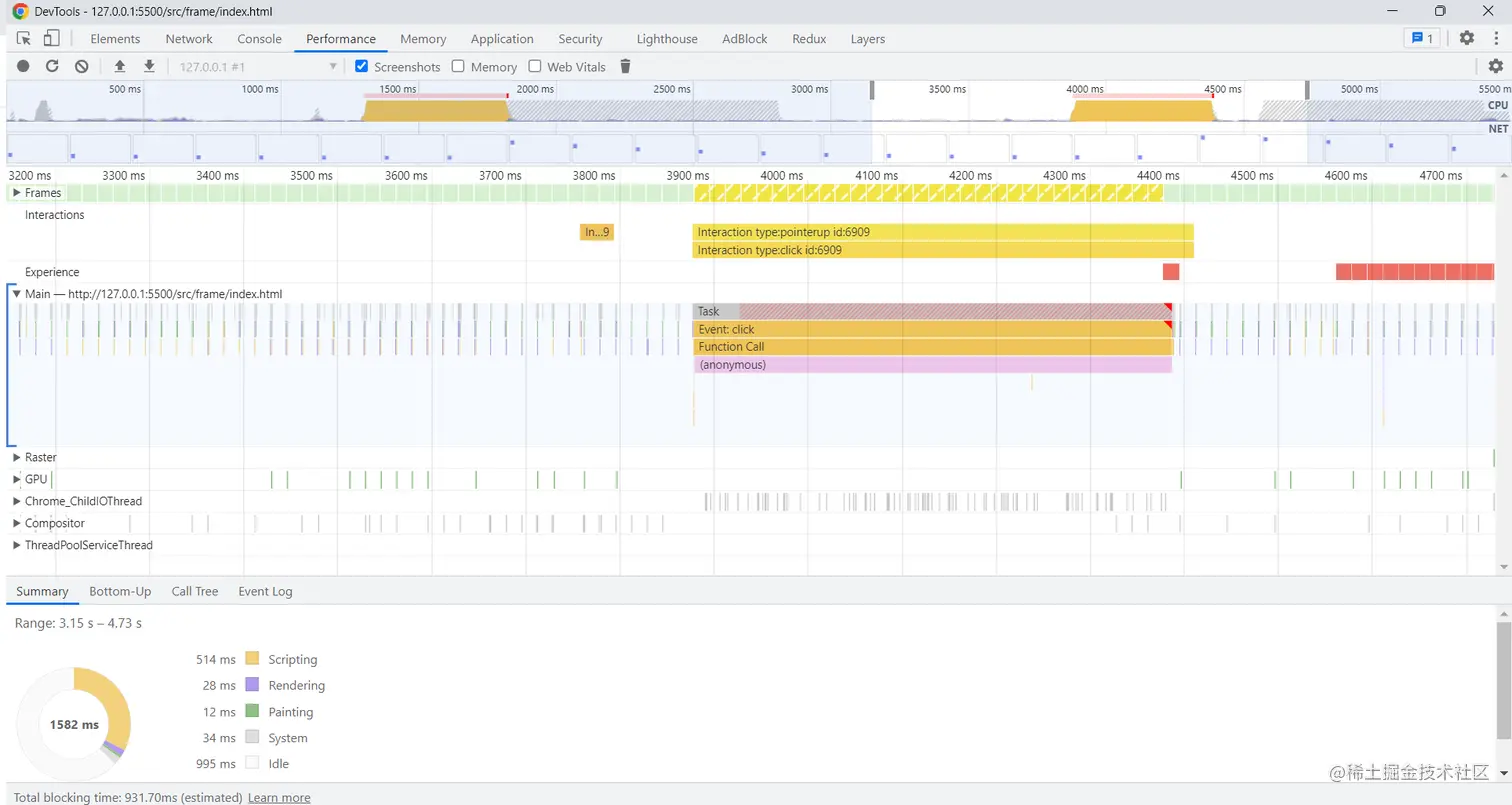

此时Performance面板的数据是这样子的，3900ms~4400ms, 事件回调执行，回调函数执行计算任务阻塞了rendering，使浏览器没有机会执行渲染任务

优化

大量计算会阻塞rendering, 我们可以使用requestAnimationFrame/requestIdleCallback将大任务分解成小任务，(raf callback会在rendering之前执行, ric在rendering之后执行), 点击按钮，帧率维持在59fps

<script>
  const btn = document.querySelector("#btn");
  btn.addEventListener("click", () => {
    let i = 0;

    function workLoop() {
      if (i >= 10000) {
        console.log("完成");
        return;
      }
      for (let j = 0; j < 100; j++) {
        i++;
        console.log("");
      }
      requestAnimationFrame(workLoop);
    }

    requestAnimationFrame(workLoop);
  });
</script>

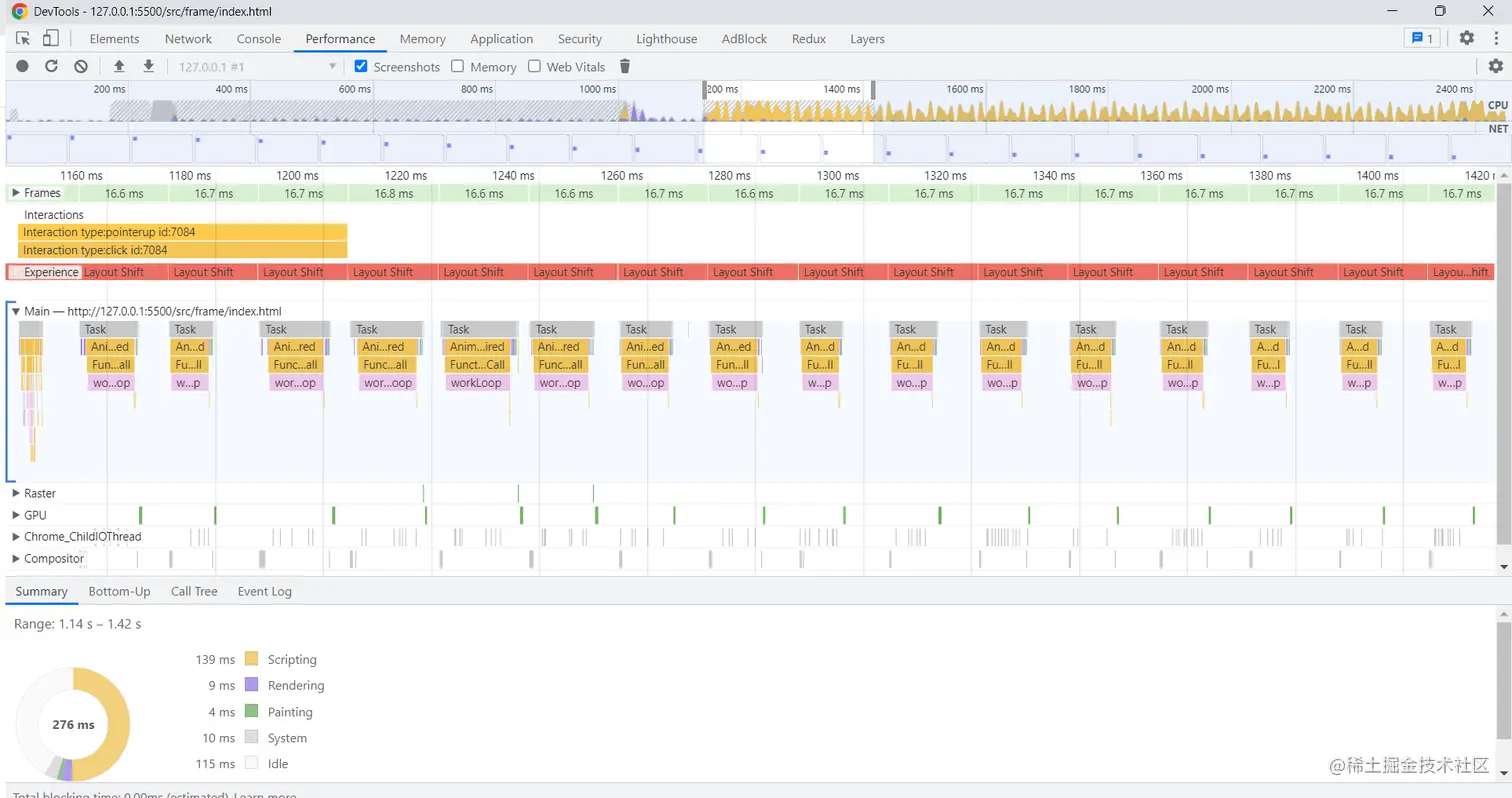

此时的Performance面板，可以看到大计算任务分解成一个个小的raf里面，每一帧都有机会让浏览器layout/paint, 这样动画更加流畅。利用raf, 我们也可以优化长列表处理, 长列表分成一个个小列表处理。

高性能动画[3]

这部分单独再复习

尽管raf/ric能够活得流畅的动画效果，但是依然存在问题，每一帧都存在layout/paint, 我们应该尽可能避免在动画过程中发生layout/paint(重排/重绘)，
拿上面的例子来说，我们可以使用CSS transform属性移动元素，而不是top left等, 使用以下代码比较tranform和top

<!DOCTYPE html>
<html lang="en">
  <head>
    <meta charset="UTF-8" />
    <meta http-equiv="X-UA-Compatible" content="IE=edge" />
    <meta name="viewport" content="width=device-width, initial-scale=1.0" />
    <title>浏览器渲染原理</title>
    <style>
      body {
        position: relative;
      }
      .box {
        width: 100px;
        height: 100px;
        background: #94a3b8;
      }
      .one {
        position: absolute;
        left: 400px;
        background: #818cf8;
        animation: slide-transform 3s infinite;
      }
      .two {
        position: absolute;
        left: 600px;
        background: #fb7185;
        animation: slide-top 3s infinite;
      }
      #btn {
        position: absolute;
        right: 0;
      }

      @keyframes slide-transform {
        from {
          transform: translateY(0px);
        }
        to {
          transform: translateY(500px);
        }
      }
      @keyframes slide-top {
        from {
          top: 0;
        }
        to {
          top: 500px;
        }
      }
    </style>
  </head>
  <body>
    <div class="box one">transform</div>
    <div class="box two">top</div>
    <button id="btn">计算</button>
    <script>
      const btn = document.querySelector("#btn");
      btn.addEventListener("click", () => {
        // 模拟计算
        for (let i = 0; i < 10000; i++) {
          console.log("");
        }
      });
    </script>
  </body>
</html>

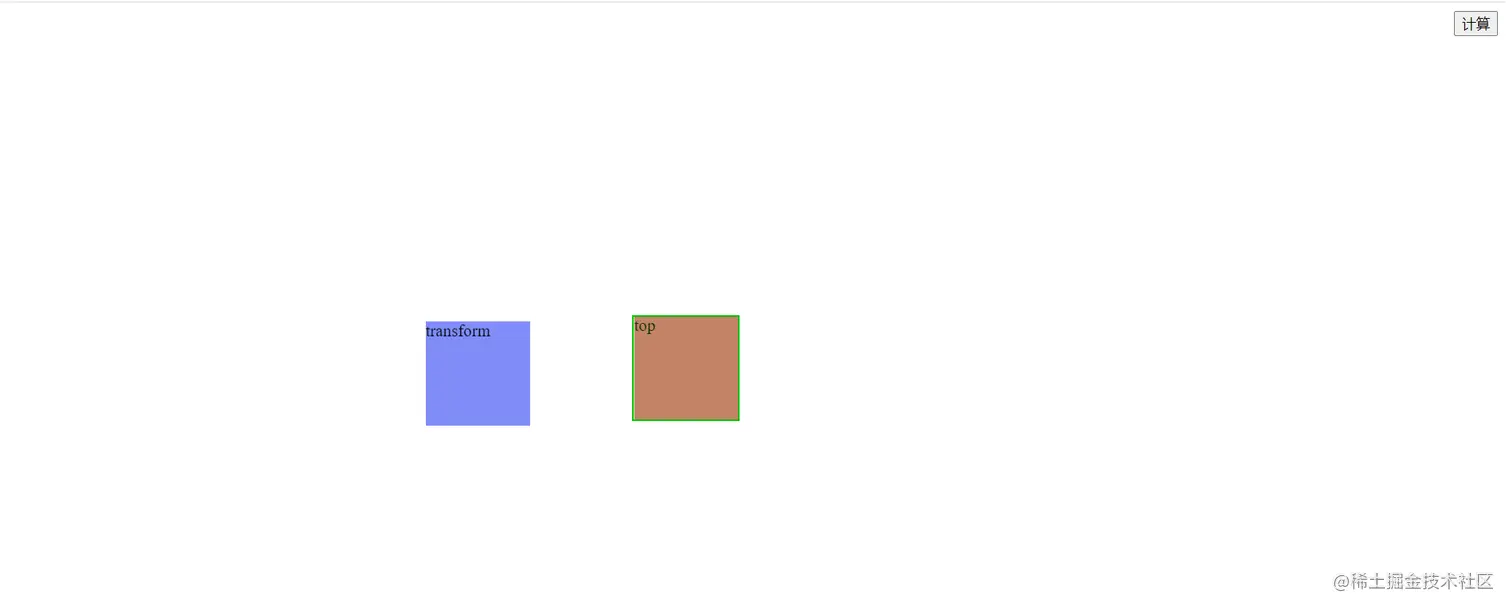

当我们按下按钮的时候，右边的红色块(使用top属性做动画)，会有明显的卡顿，而左边的不会

绿框框说明发生了painting

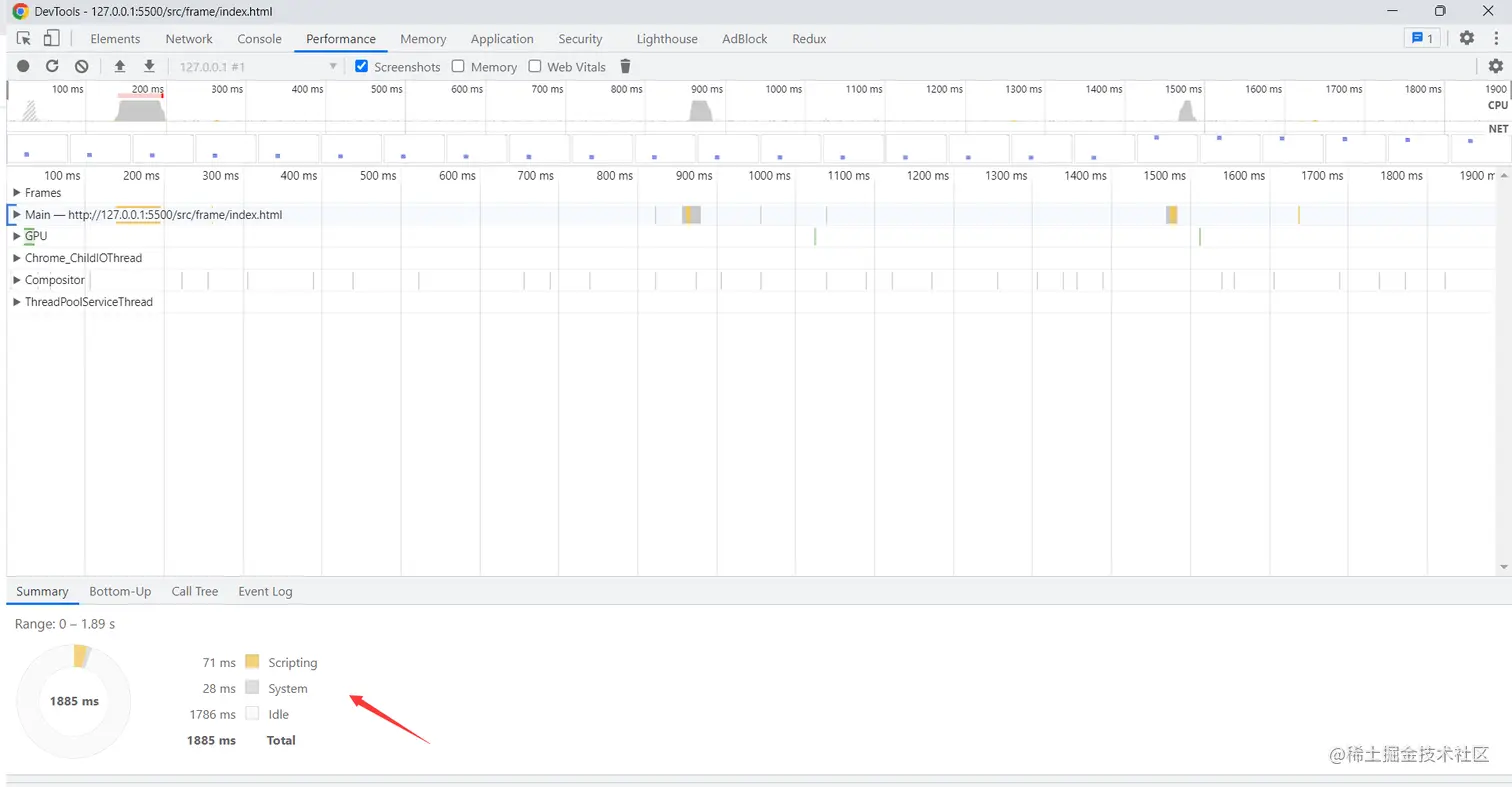

使用transform

可以看到， animtion中transform移动元素，不会有layout/paint，因此点击了计算按钮，这个动画依然流畅

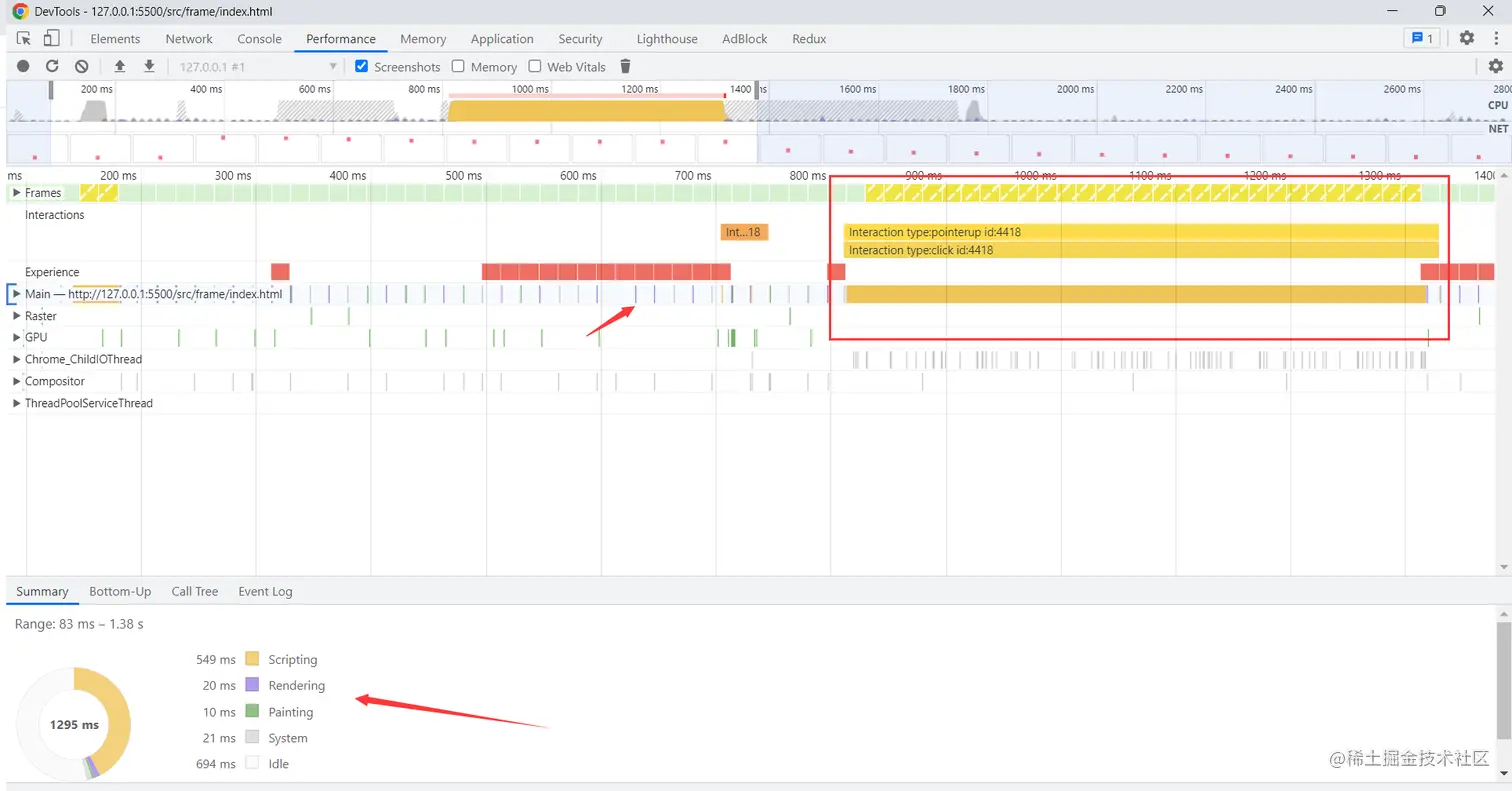

使用top属性

由于每一帧都要有layout/paint, 当有大量计算任务时，就会阻塞rendering, 因此造成动画卡顿
