Blender 通过脚本实现绕轴（单位向量）旋转

常见旋转矩阵 R 的指定方法

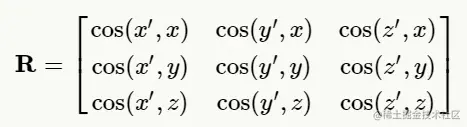

R 在三维中的一般定义是

其中 (x', x) 表示 x' 和 x 轴的夹角，(x', y) 是 x' 和 y 轴的夹角，以此类推。

3-D 退化为 2-D

绕 z 轴旋转意味着 cos(z', z)=1 因为 z' 和 z 的夹角保持为 0°。同时，cos(x', z)=cos(y', z)=cos(z', x)=cos(z', y)=0，因为这些轴之间的夹角保持 90°。

x 和 y' 之间的角度为 (90∘+θ), 而 cos(y', x) = cos(90∘+θ)=−sinθ。

同样，x' 和 y 之间的角为 (90°−θ)，而 cos(x', y)=cos(90°−θ)=sinθ。

所有这些导致 R 退化为

这揭示了三维旋转矩阵中的二维旋转矩阵。

通过绕轴旋转指定旋转矩阵 R

除了我们常见的指定旋转矩阵的方法，还有另一种指定旋转矩阵的方法，即是通过旋转轴向量 p 和一个绕 p 轴的旋转角 α。

在这种情况下，旋转矩阵被写成

其中

代入上式，把矩阵完整写出来

用这种方法很容易将坐标旋转可视化。例如，2-D 的情况可以通过注意旋转是关于 z 轴的来再现，因此向量是 p=(0,0,1) 。这将导致 R 简化为

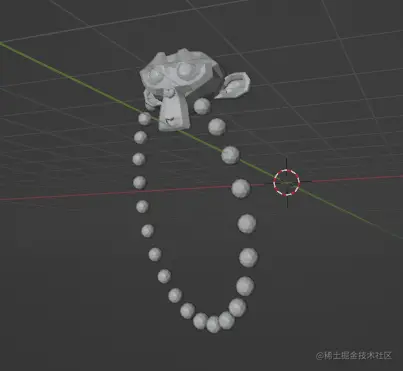

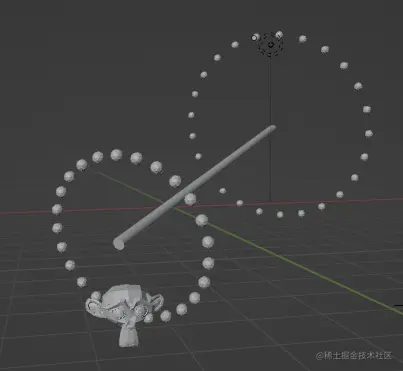

效果图与完整代码

import numpy as np
import bpy

# 获取单位向量
def get_unit_vector(vec):
    # if not isinstance(vec,np.array):
    vec = np.array(vec)
    vec_norm = np.linalg.norm(vec)
    return vec/vec_norm

# 围绕某单位向量旋转特定角度的旋转矩阵
def rotatematrix(vec,theta):
    p1 = vec[0]
    p2 = vec[1]
    p3 = vec[2]
    theta = np.radians(theta)
    tem_1 = 1-np.cos(theta)
    tem_2 = np.sin(theta)
    tem_3 = np.cos(theta)
    matrix = np.array([
    [tem_3+p1*p1*(tem_1),(tem_1)*p1*p2-p3*tem_2,p1*p3*tem_1+p2*tem_2],
    [p1*p2*tem_1+p3*tem_2,tem_3+tem_1*p2*p2,tem_1*p2*p3-p1*tem_2],
    [tem_1*p1*p3-p2*tem_2,tem_1*p2*p3+p1*tem_2,tem_3+tem_1*p3*p3]
    ])
    return matrix

ob = bpy.context.active_object
rotate_vec = np.array([5,6,2])
vec = get_unit_vector(rotate_vec)
p = np.array(ob.location)

# ob.location = p 围绕某特定向量旋转
num = 0

def test_roate(scene):
    global num
    per_frame = 360/250
    theta = per_frame * scene.frame_current
    r_m = rotatematrix(vec,theta)

    # 旋转角度后的坐标
    newp = np.dot(p,r_m)
    ob.location = newp
    num += 1

    # 画出其运动轨迹
    if scene.frame_current % 10 ==0 and num <251:
        bpy.ops.mesh.primitive_ico_sphere_add(radius=1, location=newp, scale=(0.2, 0.2, 0.2))

def main():
    bpy.app.handlers.frame_change_pre.clear()
    bpy.app.handlers.frame_change_pre.append(test_roate)

main()
