三、Flink 部署

琼楼摘星
372 阅读5分钟

1、下载

首先下载Flink ：去官网或者国内的镜像网站 （flink.apache.org/zh/download…）

我下载的这个版本：

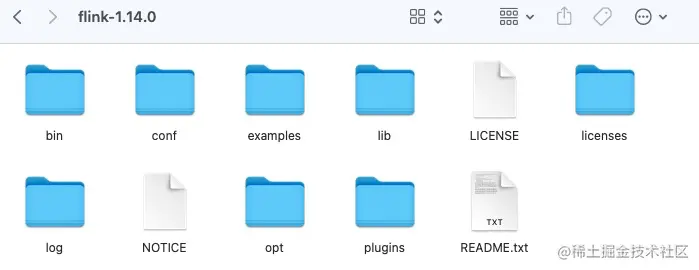

解压：目录结构如下


看下conf 包下 的配置文件 flink-conf.yaml

#==============================================================================
# Common 【通用配置如下】
#==============================================================================

# The external address of the host on which the JobManager runs and can be
# reached by the TaskManagers and any clients which want to connect. This setting
# is only used in Standalone mode and may be overwritten on the JobManager side
# by specifying the --host <hostname> parameter of the bin/jobmanager.sh executable.
# In high availability mode, if you use the bin/start-cluster.sh script and setup
# the conf/masters file, this will be taken care of automatically. Yarn
# automatically configure the host name based on the hostname of the node where the
# JobManager runs.

jobmanager.rpc.address: localhost

# The RPC port where the JobManager is reachable.

jobmanager.rpc.port: 6123


# The total process memory size for the JobManager.
#
# Note this accounts for all memory usage within the JobManager process, including JVM metaspace and other overhead.

jobmanager.memory.process.size: 1600m


# The total process memory size for the TaskManager.
#
# Note this accounts for all memory usage within the TaskManager process, including JVM metaspace and other overhead.

taskmanager.memory.process.size: 1728m

# To exclude JVM metaspace and overhead, please, use total Flink memory size instead of 'taskmanager.memory.process.size'.
# It is not recommended to set both 'taskmanager.memory.process.size' and Flink memory.
#
# taskmanager.memory.flink.size: 1280m

# The number of task slots that each TaskManager offers. Each slot runs one parallel pipeline.

taskmanager.numberOfTaskSlots: 1

# The parallelism used for programs that did not specify and other parallelism.

parallelism.default: 1

# The default file system scheme and authority.
#
# By default file paths without scheme are interpreted relative to the local
# root file system 'file:///'. Use this to override the default and interpret
# relative paths relative to a different file system,
# for example 'hdfs://mynamenode:12345'
#
# fs.default-scheme


#==============================================================================
# Rest & web frontend  【Rest 接口和网页前端配置】
#==============================================================================

# The port to which the REST client connects to. If rest.bind-port has
# not been specified, then the server will bind to this port as well.
#
#rest.port: 8081

# The address to which the REST client will connect to
#
#rest.address: 0.0.0.0

# Port range for the REST and web server to bind to.
#
#rest.bind-port: 8080-8090

# The address that the REST & web server binds to
#
#rest.bind-address: 0.0.0.0

# Flag to specify whether job submission is enabled from the web-based
# runtime monitor. Uncomment to disable.

#web.submit.enable: false

# Flag to specify whether job cancellation is enabled from the web-based
# runtime monitor. Uncomment to disable.

#web.cancel.enable: false

2.1、启动Flink  （Standalone模式）

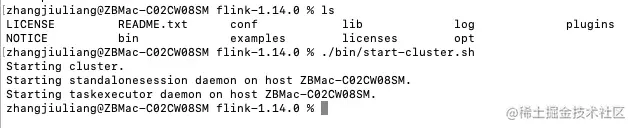

进入到flink的目录下， ./bin/start-cluster.sh

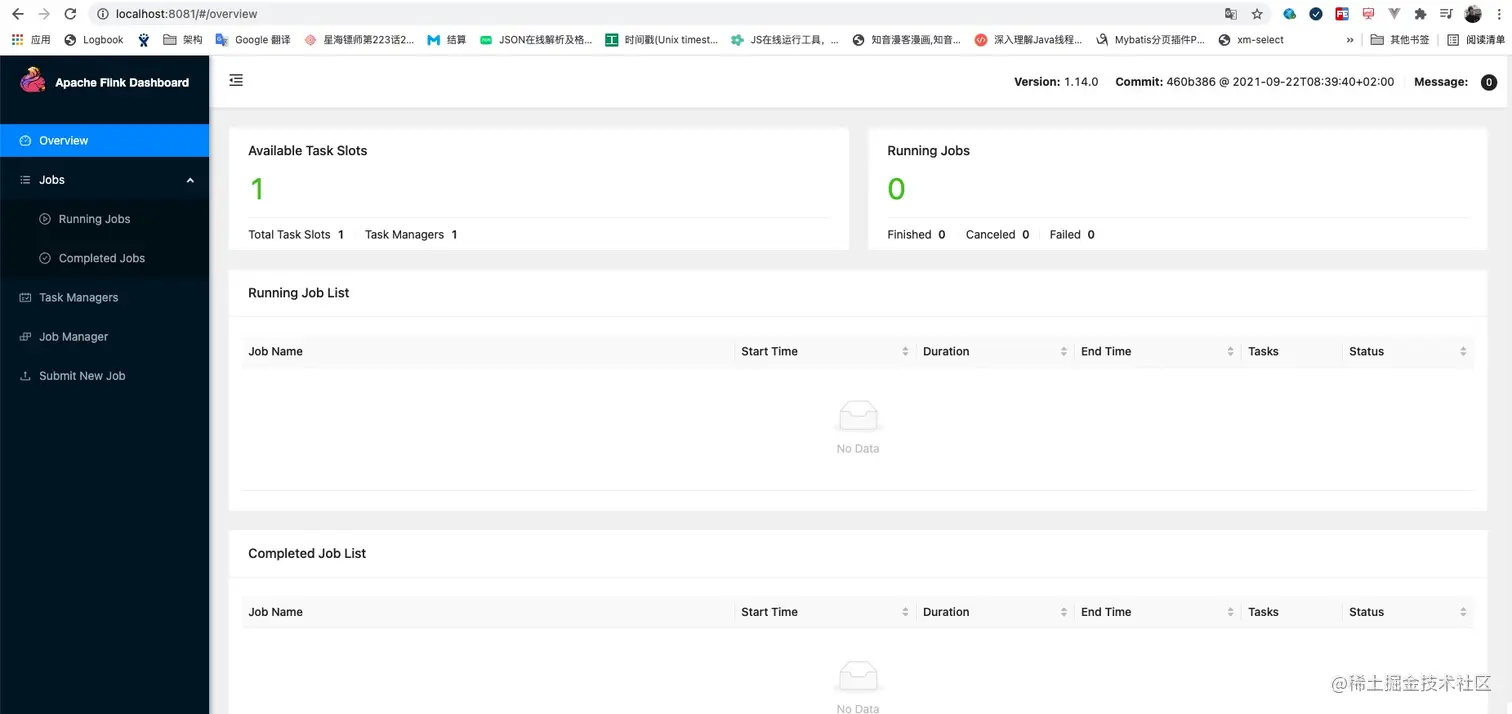

3、访问Web UI

启动完成后在浏览器输入 【http://localhost:8081/ 】访问。

默认的端口，和网页UI 配置在上面的 conf 的配置文件里面。


4、WEB UI 提交任务

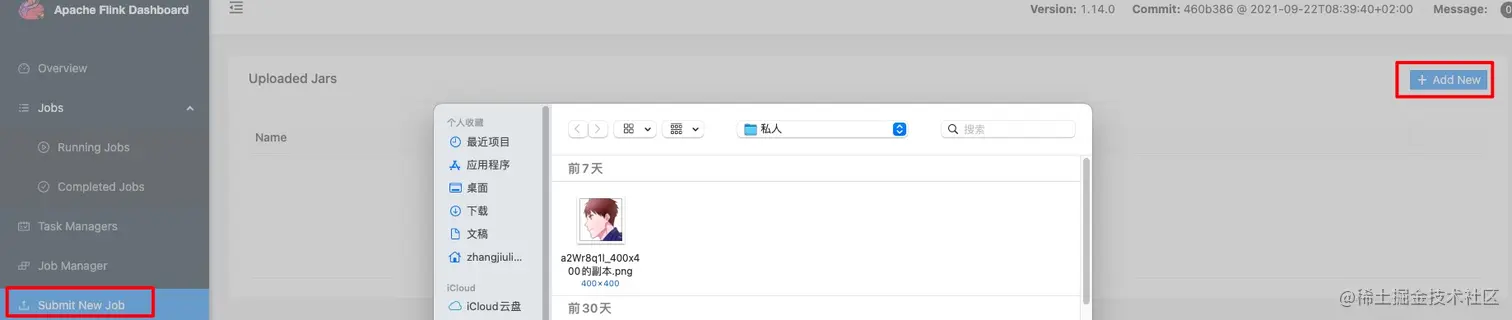

1、选择UI 页面的左侧菜单 submit new job, 然后在点击 add new  就能选择电脑的文件。

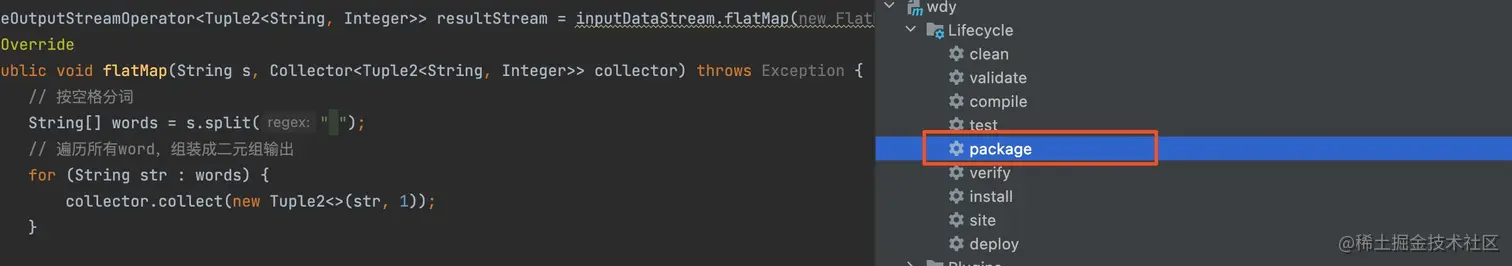

2、任务以jar包的方式提交。所以我们打包一下，我们刚才的（上一篇）的word count 项目

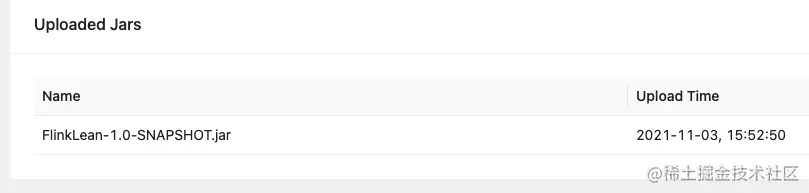

3、选择jar 上传。

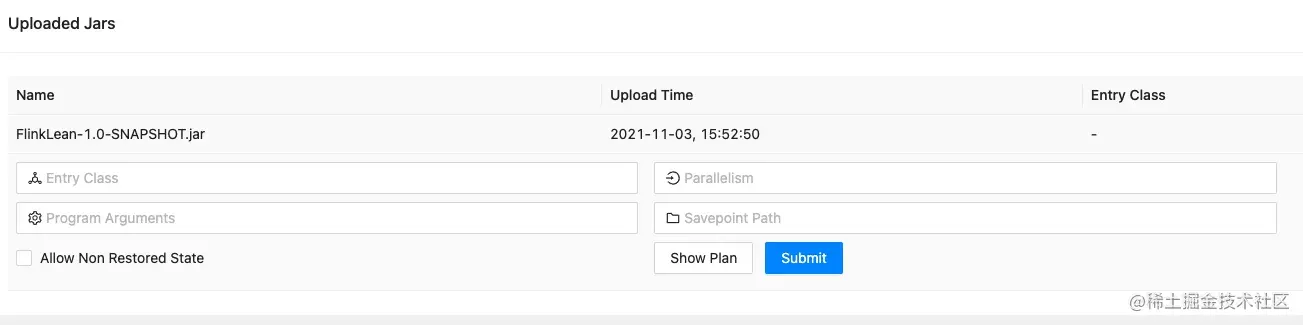

4、配置运行参数


  • Entry Class (入口类)

    程序的入口，指定入口类（类的全限制名）

  • Parallelism (并行度)

    设置Job并行度。

  • Paogram Arguments (程序运行参数)

    程序启动参数，例如--host localhost --port 7777

  • savepoint path (保存点路径)

    savepoint是通过checkpoint机制为streaming job创建的一致性快照，比如数据源offset，状态等。(savepoint可以理解为手动备份，而checkpoint为自动备份)

Ps：并行度优先级（从上到下优先级递减）

  • 代码中算子setParallelism() 【在代码中每一步计算算子中指定的并行度优先级最高】
  • ExecutionEnvironment env.setMaxParallelism()。【其次就是代码上整个环境设置的并行度 第二高】
  • 设置的Job并行度  【第三就是发布job 的配置处指定的】
  • 集群conf配置文件中的parallelism.default。【最后才是集群配置文件中的默认值】

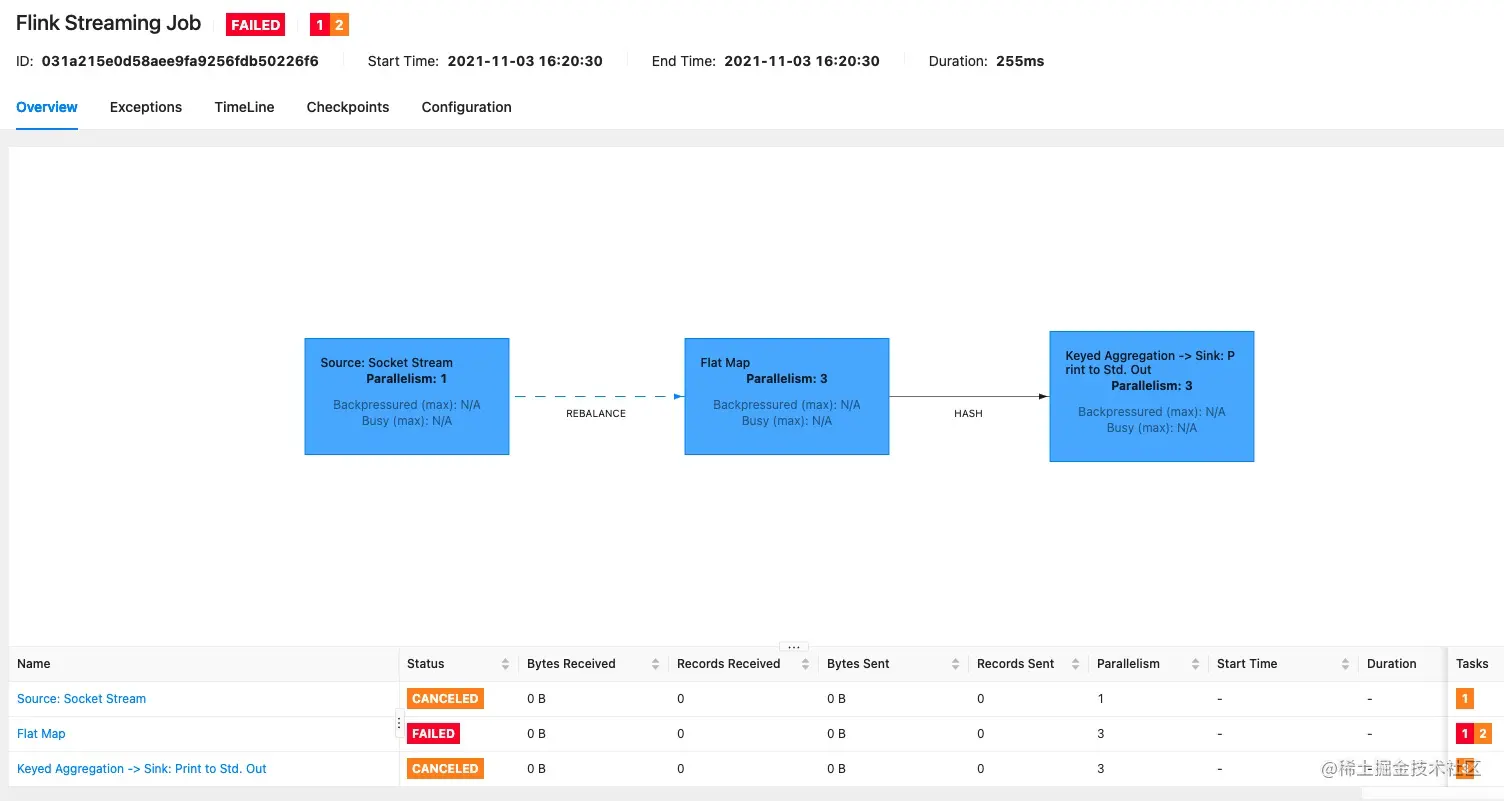

提交一下，失败了 ，是资源不够用。需要用到的solt 数量，比资源提供的大。


（Ps ： 资源不够是一个问题，还有其他的。scoket 没开。 nc -lk 7777）

概览这里才一个，Slot ,程序跑按照设置 并行度3 ，需要7个。


5、修改配置文件，设置slot 数量。

先把集群停一下。 ./bin/stop-cluster.sh

修改配置文件  taskmanager.numberOfTaskSlots

taskmanager.numberOfTaskSlots: 4

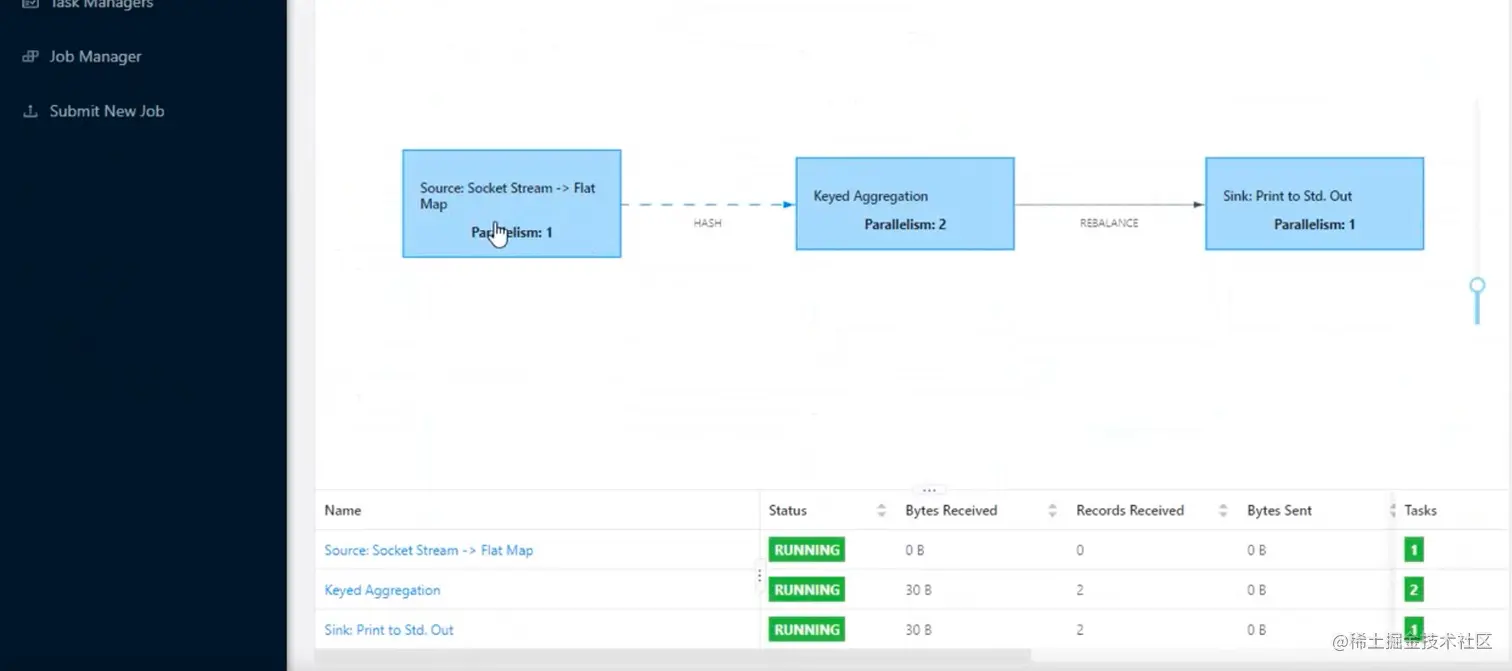

重新启动集群。 ./bin/start-cluster.sh。 上传jar。跑起来如下。

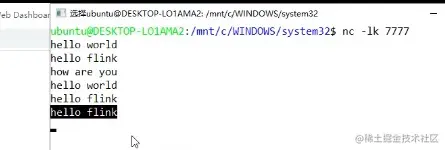

6、然后利用scoket 模拟发生实时数据。

nc -lk 7777


  • ps：socket等特殊的IO操作，本身不能并行处理，并行度只能是1

7、查看打印日志

在task manager 的 stdout 查看日志


可以看出来输出的顺序并不是和输入的字符串严格相同的，因为是多个线程并行处理的。

5、命令行提交JOB

1、查看已提交的所有job

bin/flink list

zhangjiuliang@ZBMac-C02CW08SM flink-1.14.0 % bin/flink list
Waiting for response...
No running jobs.
No scheduled jobs.

2、提交job

  • -c指定入口类
  • -p指定job的并行度

bin/flink run -c <入口类> -p <并行度> <jar包路径> <启动参数>

$ bin/flink run -c wc.StreamWordCount -p 3 /tmp/Flink_Tutorial-1.0-SNAPSHOT.jar --host localhost --port 7777
Job has been submitted with JobID 33a5d1f00688a362837830f0b85fd75e

3、取消job

bin/flink cancel <Job的ID>

$ bin/flink cancel 30d9dda946a170484d55e41358973942
Cancelling job 30d9dda946a170484d55e41358973942.
Cancelled job 30d9dda946a170484d55e41358973942.

注：Total Task Slots只要不小于Job中Parallelism最大值即可。

eg：这里我配置文件设置taskmanager.numberOfTaskSlots: 4，实际Job运行时总Tasks显示9，但是里面具体4个任务步骤分别需求（1，3，3，2）数量的Tasks，4>3，满足最大的Parallelism即可运行成功。

2.2 Yarn 模式部署

以Yarn模式部署Flink任务时，要求Flink是有 Hadoop 支持的版本，Hadoop 环境需要保证版本在 2.2 以上，并且集群中安装有 HDFS 服务。

1、Flink on Yarn

Flink提供了两种在yarn上运行的模式，分别为Session-Cluster和Per-Job-Cluster模式。

 Session-Cluster 模式需要先启动集群，然后再提交作业，接着会向 yarn 申请一块空间后，资源永远保持不变。如果资源满了，下一个作业就无法提交，只能等到 yarn 中的其中一个作业执行完成后，释放了资源，下个作业才会正常提交。所有作业共享 Dispatcher 和 ResourceManager；共享资源；适合规模小执行时间短的作业。


在 yarn 中初始化一个 flink 集群，开辟指定的资源，以后提交任务都向这里提交。这个 flink 集群会常驻在 yarn 集群中，除非手工停止。

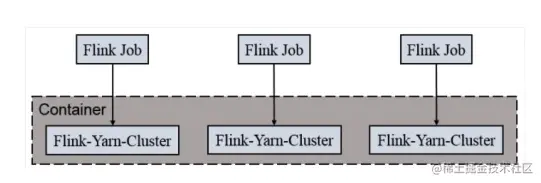

 一个 Job 会对应一个集群，每提交一个作业会根据自身的情况，都会单独向 yarn 申请资源，直到作业执行完成，一个作业的失败与否并不会影响下一个作业的正常提交和运行。独享 Dispatcher 和 ResourceManager，按需接受资源申请；适合规模大长时间运行的作业。

 每次提交都会创建一个新的 flink 集群，任务之间互相独立，互不影响，方便管理。任务执行完成之后创建的集群也会消失。


集群启动步骤可以参考博客：blog.csdn.net/suyebiubiu/…
