HTML应用——图像局部映射
一、实例
1、使用场景
使用场景：创建带有可点击区域的图像映射
通常结合<img>标签的usemap属性使用，在<img>标签中创建可以点击跳转到区域，

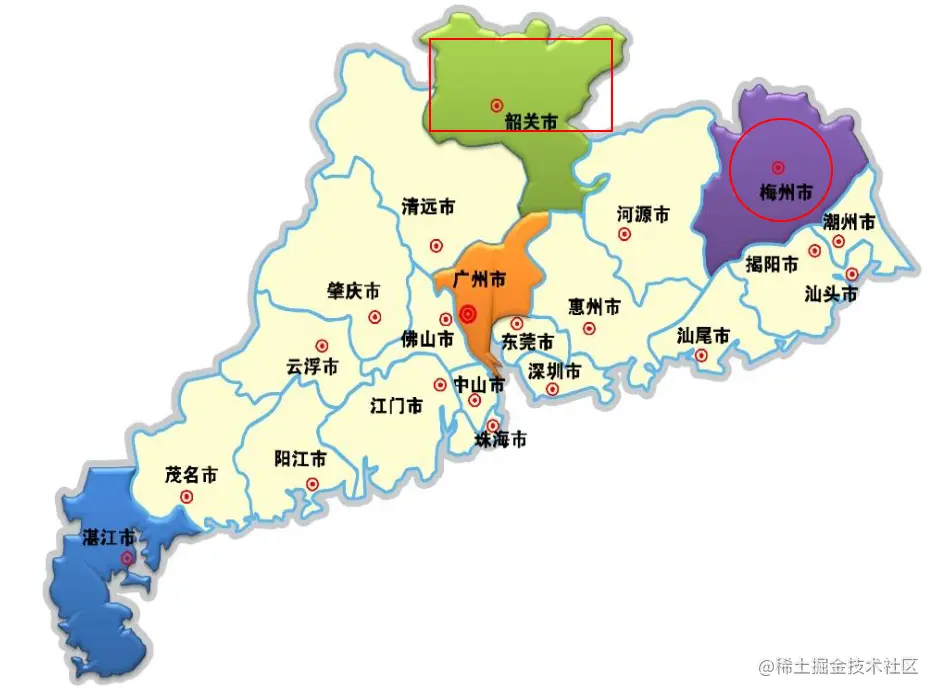

比如下图，点击矩形框和圆形框对应的位置，可以相应地跳转到指定的新链接页面（可用来展示详细的信息）
2、示例代码
示例代码如下： （可以直接复制运行查看实际效果）
<!DOCTYPE html>
<head>
<title>Document</title>
<style>
.container {
position: relative;
}
.box {
border: 2px solid red;
position: absolute;
/* z-index: -1; */ 设置为-1时，映射区域可点击；注释掉时，映射区域被div标签覆盖，用来观察区域所处位置
}
#box1 {
left: 750px;
top: 200px;
width: 100px;
height: 100px;
border-radius: 100%;
}
#box2 {
left: 450px;
top: 120px;
width: 180px;
height: 90px;
}
</style>
</head>
<body>
<main>
<h2>广东省地图</h2>
<div class="container">
<img src="https://qiuzcc-typora-images.oss-cn-shenzhen.aliyuncs.com/images/2022/202211051434476.jpeg"
alt="Workplace" usemap="#workmap" width="1000" height="800">
<div class="box" id="box1"></div>
<div class="box" id="box2"></div>
</div>
<map name="workmap">
<area shape="circle" coords="750,200,100" alt="梅州" href="https://baike.baidu.com/item/%E6%A2%85%E5%B7%9E/2554831" target="_blank">
<area shape="rect" coords="450,120,630,210" alt="韶关" href="https://baike.baidu.com/item/%E9%9F%B6%E5%85%B3/868404" target="_blank">
</map>
</main>
</body>
</html>
<!-- 通过实践发现，area元素在文档流中实际不存在，它的坐标为(0,0)
但是它的作用范围是实际存在的（鼠标悬浮在区域上面时，光标会发生变化）。
而且这个区域的坐标计算是相对于img标签的起点来开始计算的，而不是相对于文档流或窗口，这具有很大的实际意义，大大简化了坐标的计算
area所定义出来的区域是不可见的，为了能够显示“看见”这些区域，使用了div元素+border属性来显现出这些区域
div元素需要放置在和img标签同个容器内（而且要保证，容器内只有这两种元素）
然后需要设置div的position属性为absolute，让它脱离文档流，这样才能覆盖到真正的区域上面
但是，这样带来的坏处就是，div标签遮蔽了area区域，无法点击。
-->
3、解析
-
<area>标签在文档中是找不到的，显示坐标为(0,0)。但是它所表示的映射区域是实际存在的，只是不可见 -
为了能够”看见“映射区域，需要通过 「div盒子+border」的方式去显示映射区域
首先，用一个容器包裹
<img>标签和<div>盒子然后，给该容器设置一个相对布局，给
<div>盒子设置成绝对布局，让<div>盒子脱离文档流，悬浮于<img>之上接着，给
<div>盒子设置border属性，显示出可见边框最后根据映射区域的实际位置给
<div>盒子计算出坐标和宽高。这样就可以通过<div>盒子的边框观察到映射区域了 -
<area>标签的coords属性中的坐标值，最好通过上述所说的 「div盒子+border」 的方式去获取。先把边框移动到期望的位置，然后再根据<div>盒子的坐标去设置<area>的坐标（本人就因为一开始没有使用这种方式，而是使用微信屏幕截图自带的标尺去计算坐标，然而实际上，计算出的坐标与实际坐标并不相同，所以实际偏离到了图片外，于是没有出现预期的点击效果。很久都没有发现这个bug，浪费了大量时间）
-
注意：
<area>的坐标系是基于使用它的那个<img>标签的，以<img>标签的左上角起始点(0,0)
二、map标签
用来包裹<area>标签，有一个唯一的name属性，用作被查询字段（比如用来和<img>标签的usemap属性配对），不同<map>标签的name属性不能相同。
如果要添加id属性，必须与name属性相同
三、area标签
用来在图片上定义一个特点区域，可以关联一个超链接，仅能出现在<map>标签内部
| 属性 | 值 | 描述 |
|---|---|---|
| shape | rect，矩形 circle，圆形 poly，多边形 | 特点区域的形状 |
| coords[1] | (x1,y1,x2,y2) (x,y,r) (x1,y1,x2,y2,x3,y3) | 给热点区域设定具体的坐标值 |
| href | 链接URL | |
| alt | 在href属性时才需要，显示替代文本串 | |
| target | _blank _self（默认） _parent _top | 加载链接的方式 |
| download | 这个属性如果存在的话，表明作者想把超链接用于下载一个资源 | |
| rel | 对于包含 href 属性的锚，该属性指定目标对象与链接对象的关系 | |
| type | MIME | 指定链接目标的 MIME 类型 |
| media | 指明链接资源的媒体类型 |
[1] coords属性
- 当
shape="circle"时，该属性格式为：(x,y,r)，分别表示原点的横、纵坐标、半径 - 当
shape="rect"时，该属性格式为：(x1,y1,x2,y2)，分别表示矩形左上角、右下角的横、纵坐标 - 当
shape="poly"时，该属性格式为：(x1,y1,x2,y2,...,xn,yn)，分别表示多边形每个点的横、纵坐标
注意：只用数值，不用加单位，单位默认为px
<map name="workmap">
<area shape="circle" coords="750,200,100" alt="梅州" href="" target="_blank">
<area shape="rect" coords="450,120,630,210" alt="韶关" href="" target="_blank">
</map>
