Android的自定义控件（一）

0xMinos
192 阅读8分钟

Android的自定义控件是非常有意思的一样东西，同时也是很需要花时间钻研的，往往可以看到别人制作出的控件高大上，而自己着手却经常感慨理想与现实的差距...

1. 基础概念

如果不使用代码，仅仅是在现实世界中，如果你想要进行绘制，会使用什么工具？
其实无非纸和笔，或者类似这二者的东西，像是手指和哈了气的窗玻璃，木棍和沙滩等等


画笔用来勾勒线条、涂色、展现创作者的意图，而纸则是用作载体，呈现内容
了解到这里，对于Android绘画所需要的工具也就有了基本的认识，这里完全可以与现实进行对应

Canvas类正是Android里面扮演“纸”这个角色的类，作用也是呈现内容
Paint类便是Android里的“画笔”，通过Paint可以让Canvas上呈现各种形状和图案

2. 准备工作

自定义控件总是离不开View，因此如果要进行显示，还需要做一些简单工作
创建一个继承自View的子类，满足这个条件，这个类便是自定义View
继承了View的4个构造方法并覆写onDraw()

这4个构造方法对应不同的创建View的场景，onDraw()方法会提供Canvas对象供我们用来作画，之后绘制的操作会放到onDraw()方法当中

import android.content.Context;
import android.graphics.Canvas;
import android.util.AttributeSet;
import android.view.View;

import androidx.annotation.Nullable;

public class FirstView extends View {

    public FirstView(Context context) {
        super(context);
    }

    public FirstView(Context context, @Nullable AttributeSet attrs) {
        super(context, attrs);
    }

    public FirstView(Context context, @Nullable AttributeSet attrs, int defStyleAttr) {
        super(context, attrs, defStyleAttr);
    }

    public FirstView(Context context, @Nullable AttributeSet attrs, int defStyleAttr, int defStyleRes) {
        super(context, attrs, defStyleAttr, defStyleRes);
    }

    @Override
    protected void onDraw(Canvas canvas) {
        super.onDraw(canvas);    // 提供了Canvas，借助Canvas进行绘制
    }
}

接下来，像添加其他控件一样将这个新创建的View放到xml布局中，比如直接放在启动默认的Activity的布局当中，比较方便显示，宽高先配置为match_parent，撑满父布局

<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.widget.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context=".MainActivity">

    <!--将自定义控件添加到布局中-->
    <com.minos.customviewdemo.customview.FirstView
        android:layout_width="match_parent"
        android:layout_height="match_parent" />

</androidx.constraintlayout.widget.ConstraintLayout>

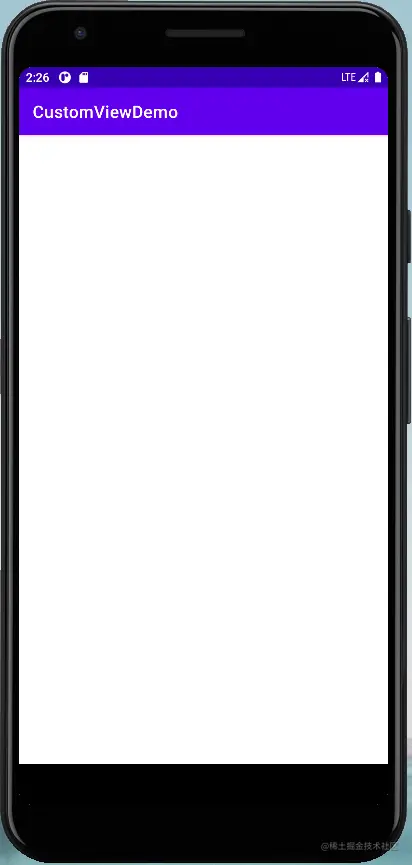

此时由于还没有进行绘制的操作，因而即使运行，页面也没有任何东西进行呈现，画布是一片“空白”


3. 画笔——Paint

就像现实生活中进行绘画一样，需要有什么作为画笔，能够进行线条的勾勒，颜色的填充

在Android当中，充当“画笔”这个角色的是Paint类

Paint  |  Android Developers (google.cn)

The Paint class holds the style and color information about how to draw geometries, text and bitmaps.

关于Paint类，官方文档对此简单地一句话带过，其中最主要的就是Paint类包含了样式和颜色信息，对比日常绘画，其实也会发现二者很相似
画笔的笔头有粗细之分，还有些是圆的，有些是方的，这些都可以对应于样式



要想创作出丰富多彩的画面，需要有各种颜色的画笔，这便是颜色


接下来具体看下代码层面的方法（常用的）：

3.1. 颜色

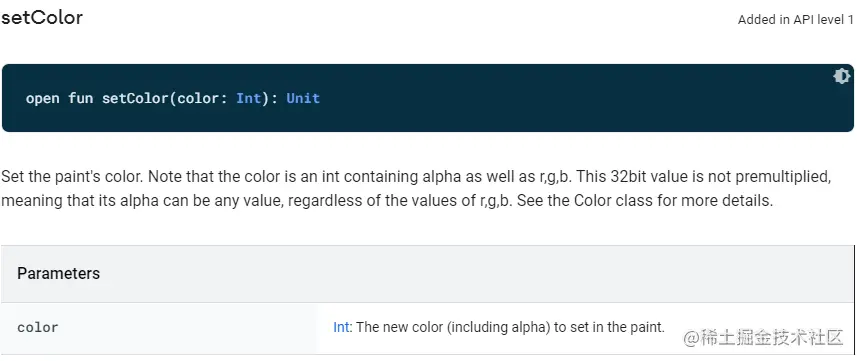

setColor()方法就是用来设置画笔的颜色的，这个代表颜色的int类型参数是包含透明度的，颜色是采用ARGB的形式进行表示的，A代表透明度，R代表红色分量，G代表绿色分量，B代表蓝色分量，由于int是32位，因此每个分量占用8位，8位放到二进制表示的便是0~255的范围


透明度0~255，数字越大，不透明度越高

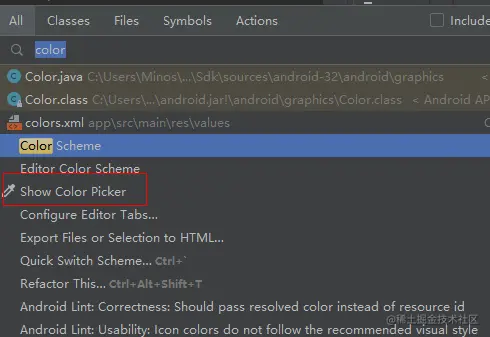

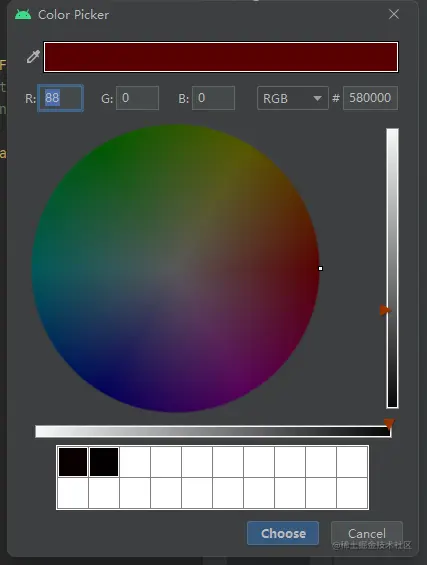

而RGB部分，前端基本功，可以使用AS的这个小工具帮帮忙



public class FirstView extends View {

    private Paint mPaint = new Paint();  // 创建对象

    ...

    @Override
    protected void onDraw(Canvas canvas) {
        super.onDraw(canvas);
        mPaint.setColor(0xFFFF0000);   // 红色画笔
        canvas.drawCircle(0, 0, 300, mPaint);   // 画个圆，圆心在屏幕左上角
    }
}


由于坐标原点在屏幕左上角，因此只显示了1/4的圆，这是调用了Canvas的draw系列方法中的drawCircle()方法画了一个圆（先不深究），主要目的还是看一下Paint的setColor()实际使用的效果，就像是用红色的彩笔去填充这样一个形状

3.2. 样式

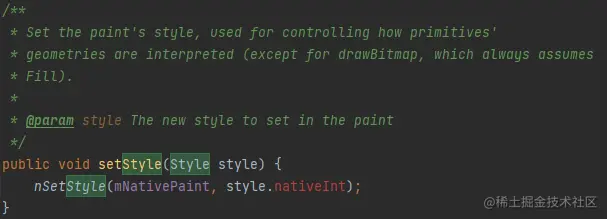

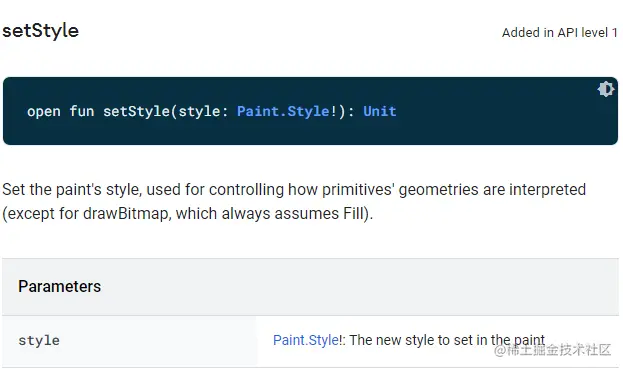

虽然setStyle()直接翻译就是“设置样式”，但是感觉并不具体，样式还是太宽泛了
其实该方法主要影响的还是对于图形的填充

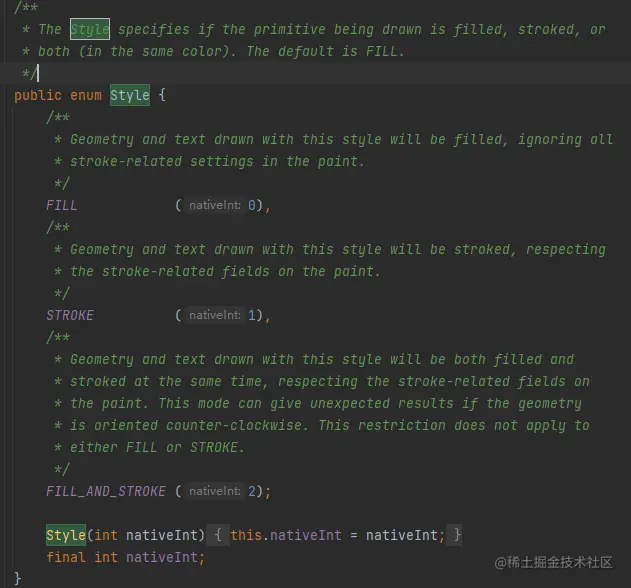

该方法接收的类型为Paint.Style，这是一个枚举类，主要有这3个变体，对应的注释中其实已经描述得比较详细了

FILL

FILL变体会填充对应的几何图形或文字，与线条相关的设置将会被忽略

public class FirstView extends View {

    ...

    @Override
    protected void onDraw(Canvas canvas) {
        super.onDraw(canvas);
        mPaint.setColor(0xFFFF0000);
        mPaint.setStyle(Paint.Style.FILL);   // 填充模式
        canvas.drawCircle(100, 100, 100, mPaint);
    }
}



其实默认情况下也会是FILL（除画位图）

STROKE

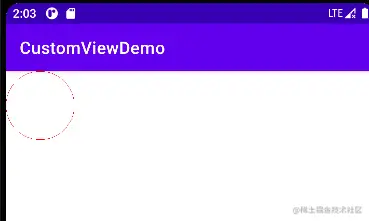

STROKE则是对应描边，因此绘制出来的仅仅是轮廓、线框

public class FirstView extends View {

    ...

    @Override
    protected void onDraw(Canvas canvas) {
        super.onDraw(canvas);
        mPaint.setColor(0xFFFF0000);
        mPaint.setStyle(Paint.Style.STROKE);
        canvas.drawCircle(100, 100, 100, mPaint);
    }
}


FILL_AND_STROKE

最后一种看名称就知道是前面二者的结合，同时拥有线框和填充，就是在第二种的基础上顺带涂上中心的颜色，看上去和第一种差不多，仅仅多出了描边的宽度

3.3.线宽

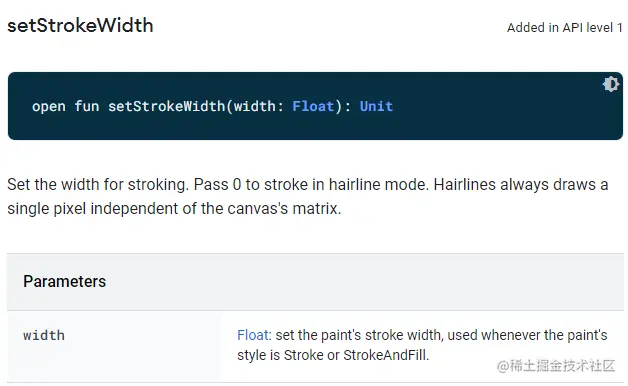

既然在样式当中提及了STROKE，那么很自然地，会有用于描边粗细的设置，这就像是不同粗细的笔一样，在绘制画面的时候，有着明确的分工


需要注意的是，setStroke()在FILL下不生效，因为该模式没有线，因此没有意义，单位是像素

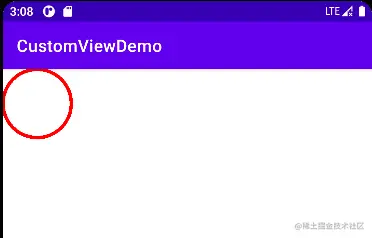

public class FirstView extends View {

    ...

    @Override
    protected void onDraw(Canvas canvas) {
        super.onDraw(canvas);
        mPaint.setColor(0xFFFF0000);
        mPaint.setStyle(Paint.Style.STROKE);  // 画线模式，确保设置线宽能够生效
        mPaint.setStrokeWidth(10);   // 设置线宽，10px
        canvas.drawCircle(100, 100, 100, mPaint);
    }
}


4. 画布——Canvas

Canvas就如其名称一般，扮演着“画布”的角色，作为绘画内容的载体

Canvas  |  Android Developers (google.cn)

The Canvas class holds the "draw" calls. To draw something, you need 4 basic components: A Bitmap to hold the pixels, a Canvas to host the draw calls (writing into the bitmap), a drawing primitive (e.g. Rect, Path, text, Bitmap), and a paint (to describe the colors and styles for the drawing).

其实之前也有稍稍提到，Canvas持有一系列draw开头的方法，就像一个工具集，负责各种执行各种绘制工作，而我们负责去调用，让它亲自执笔

4.1. 面——drawColor

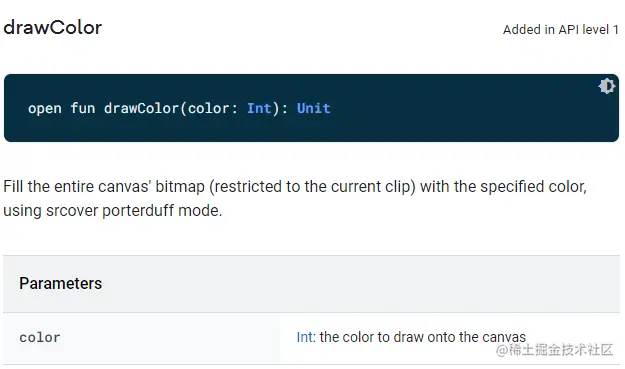

主要使用drawColor()方法对当前的区域涂上统一的背景色

public class FirstView extends View {

    ...

    @Override
    protected void onDraw(Canvas canvas) {
        super.onDraw(canvas);

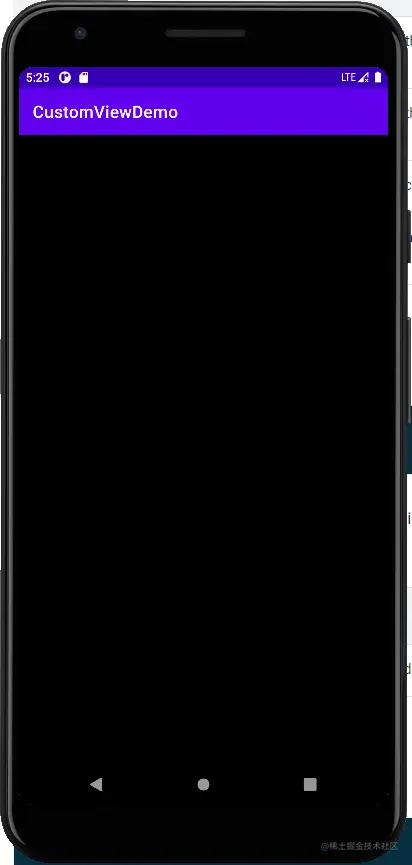

        canvas.drawColor(0xFF000000);   // 黑色画布
    }
}


4.2. 线——drawLine

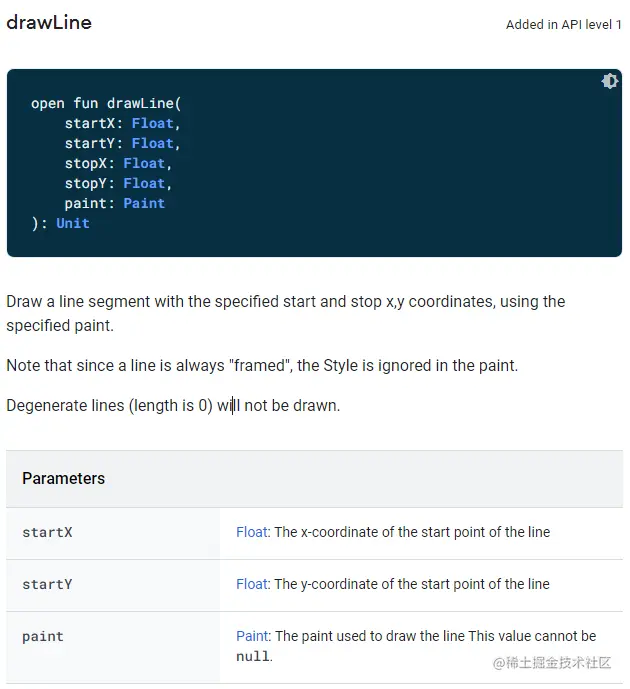

drawLine()根据给定的起止点坐标绘制一条线段，并且需要画笔Paint对象控制其样式

public class FirstView extends View {

    ...

    @Override
    protected void onDraw(Canvas canvas) {
        super.onDraw(canvas);
        mPaint.setColor(0xFF880066);   // 颜色
        mPaint.setStrokeWidth(10);    // 线宽

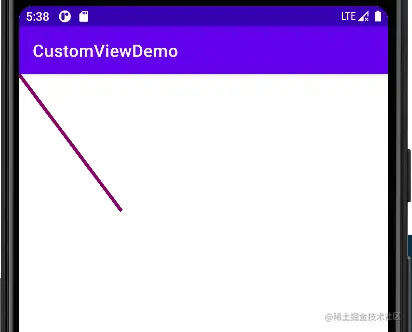

        canvas.drawLine(0, 0, 300, 400, mPaint);   // 左上角（0,0）到（300,400）的线段
    }
}


由于线本身就是线框的样式，因此修改Paint的Style毫无作用（FILL和STROKE都一样），只能修改StrokeWidth更改线的宽度

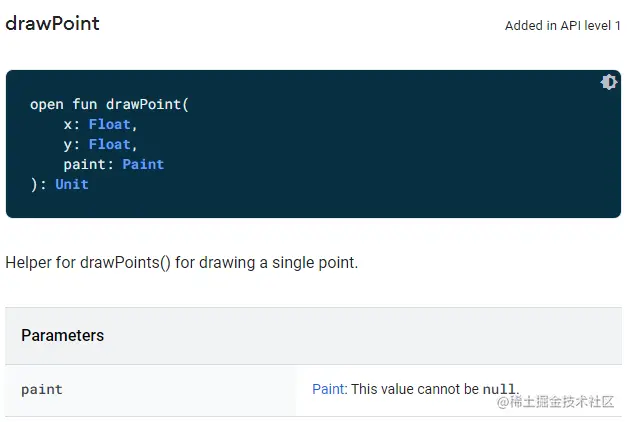

4.3. 点——drawPoint


在指定的坐标位置画一个点

public class FirstView extends View {

    ...

    @Override
    protected void onDraw(Canvas canvas) {
        super.onDraw(canvas);
        mPaint.setColor(0xFF880066);
        mPaint.setStrokeWidth(50);
        mPaint.setStrokeCap(Paint.Cap.ROUND);   // 圆形笔头
        canvas.drawPoint(100, 100, mPaint);   // （100, 100）处画个点
    }
}

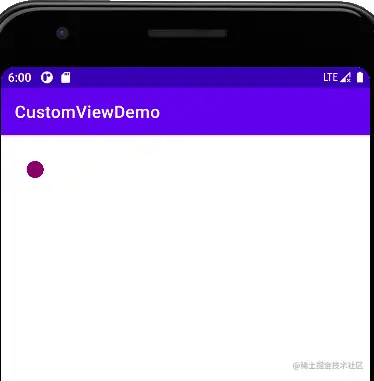

在使用drawPoint()时，也是和drawLine()类似，Style也会被忽略，使用StrokeWidth可以修改宽度，另外StrokeCap表示笔头，圆形笔头点一下是圆，方形笔头就是方

5. 基本技法

首先，在Android当中，进行绘制使用的参考系都是以左上角位置作为坐标原点，向右为x轴正方向，向下为y轴正方向


5.1. 平移——translate


public class FirstView extends View {

    ...

    @Override
    protected void onDraw(Canvas canvas) {
        super.onDraw(canvas);
        mPaint.setColor(0xFF880066);
        mPaint.setStrokeWidth(50);
        mPaint.setStrokeCap(Paint.Cap.ROUND);
        canvas.drawPoint(100, 100, mPaint);
        canvas.translate(200, 200);    // 向右下平移，坐标轴跟随移动
        mPaint.setColor(0xFF000066);
        canvas.drawPoint(100, 100, mPaint);
    }
}

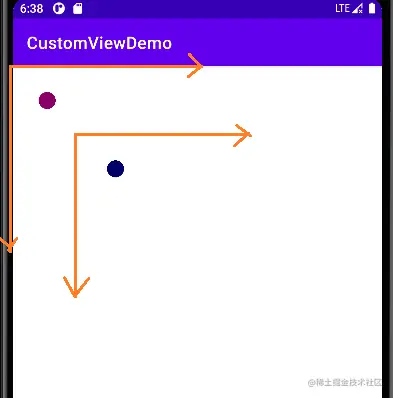

坐标系与画布是绑定的，一旦画布移动坐标轴会跟随移动，这就像是平时绘画时，一边画一边移动纸一样，而屏幕是桌子，桌子是不动的，但我们可以移动纸张，方便我们作画

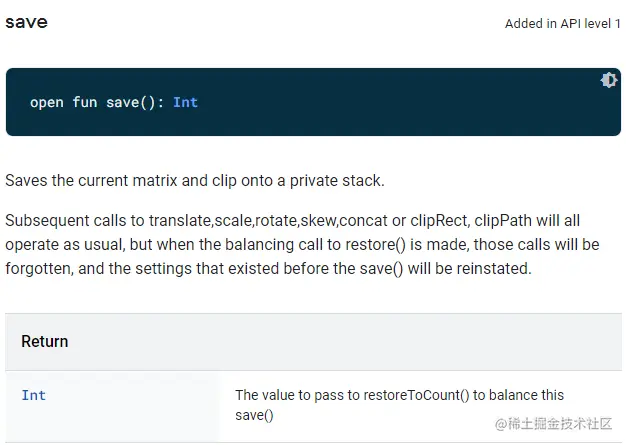

5.2. 保存与恢复——save & restore

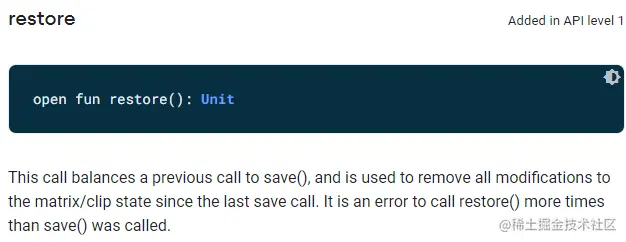

save()和restore()是成对出现的，利用栈保存内容，然后进行恢复，防止对于画布的变换操作影响原来的画面元素

一种常用的场景就是绘画的时候，发现某个元素计算距离比较麻烦，那么可以将坐标系，进行平移，放到中心，画完后再恢复原来的位置

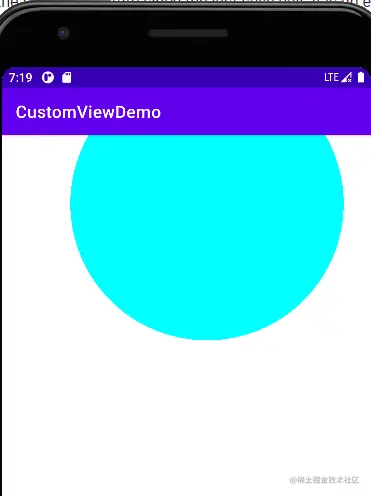

比方说现在有一个在（600, 200），半径为400的圆，现在我想画它的同心圆
一种方法是直接找到圆心（600，200），再画一个
另一种是save()，把圆心放到原点，画圆，再restore()

public class FirstView extends View {

   ...

    @Override
    protected void onDraw(Canvas canvas) {
        super.onDraw(canvas);
        mPaint.setColor(0xFF00FFFF);
        canvas.drawCircle(600, 200, 400, mPaint);
    }
}


public class FirstView extends View {

    ...

    @Override
    protected void onDraw(Canvas canvas) {
        super.onDraw(canvas);
        mPaint.setColor(0xFF00FFFF);
        canvas.drawCircle(600, 200, 400, mPaint);

        canvas.save();
        canvas.translate(600, 200);   // 坐标原点右移，到了圆心
        mPaint.setColor(Color.MAGENTA);
        canvas.drawCircle(0, 0, 200, mPaint);
        canvas.restore();
    }
}

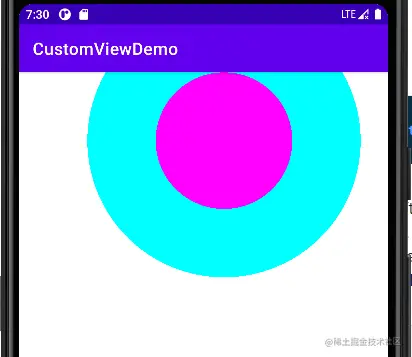

似乎从代码量上更多了呢，但是其实思路会很明确，也符合平时画画的习惯，就像PS里的抓手工具，我们会把要画的东西放到中央

当视图复杂后，会涉及各种计算，而使用平移、保存、恢复这三板斧，可以免去很多距离的计算，每次都从原点作画，能够减少出错的概率
