概述

工作中需要用到工作流引擎,研究一下activiti

开发

resource下准备activiti.cfg.xml文件

<?xml version="1.0" encoding="UTF-8"?>
<beans xmlns="http://www.springframework.org/schema/beans"
       xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
       xmlns:context="http://www.springframework.org/schema/context"
       xmlns:tx="http://www.springframework.org/schema/tx"
       xsi:schemaLocation="http://www.springframework.org/schema/beans http://www.springframework.org/schema/beans/spring-beans.xsd
                  http://www.springframework.org/schema/contex http://www.springframework.org/schema/context/spring-context.xsd
                  http://www.springframework.org/schema/tx http://www.springframework.org/schema/tx/spring-tx.xsd">
<!--    固定模式下bean的id固定-->
    <bean id="processEngineConfiguration" class="org.activiti.engine.impl.cfg.StandaloneInMemProcessEngineConfiguration">
<!--        配置数据库相关信息-->
<!--        数据库驱动-->
        <property name="jdbcDriver" value="com.mysql.jdbc.Driver" />
<!--        数据库链接-->
        <property name="jdbcUrl" value="" />
<!--        数据库用户名密码-->
        <property name="jdbcUsername" value="root" />
        <property name="jdbcPassword" value="" />
<!--        如果数据库中存在表，那么直接使用，不存在就创建-->
        <property name="databaseSchemaUpdate" value="true" />
    </bean>
</beans>

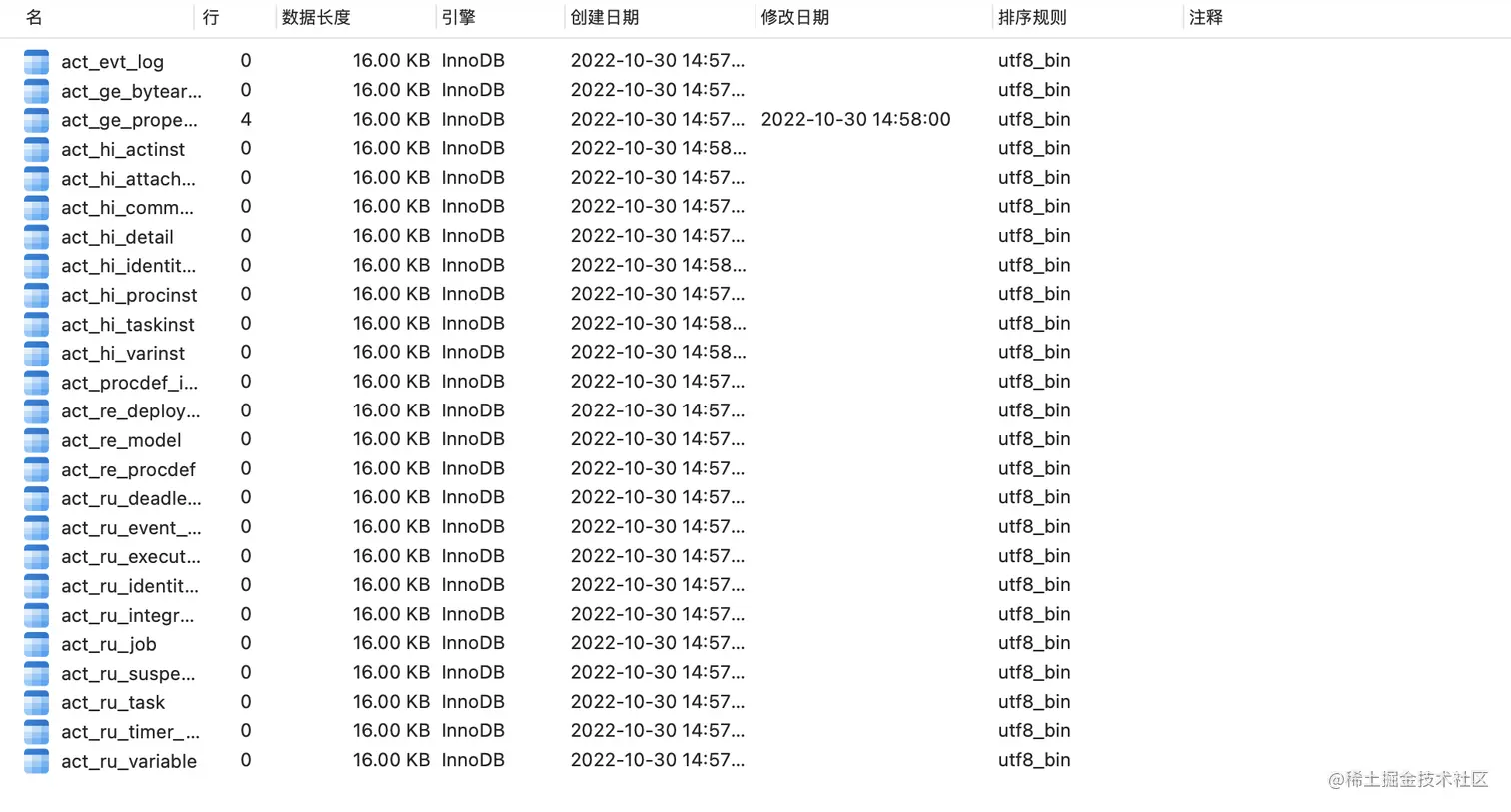

创建ProcessEngine就会自动创建对应的表

    public void createDB(){
//        需要使用activiti听过的工具类。 默认会从resources下肚去activiti.cfg.xml的文件
        ProcessEngine engine = ProcessEngines.getDefaultProcessEngine();

    }

表介绍

表分类	表名	解释
一般数据
	ACT_GE_BYTEARRAY	通用的流程定义和流程资源
	ACT_GE_PROPERTY	系统相关属性
流程历史记录
	ACT_HI_ACTINST	历史的流程实例
	ACT_HI_ATTACHMENT	历史流程附件
	ACT_HI_COMMENT	历史流程说明信息
	ACT_HI_DETAIL	历史的流程运行中的细节信息
	ACT_HI_IDENTITYLINK	历史的流程运行过程中用户关系
	ACT_HI_PROCINTST	历史的流程实例
	ACT_HI_TASKINST	历史的任务实例
	ACT_HI_VARINST	历史的流程运行中的变量信息
流程定义表
	ACT_RE_DEPLOYMENT	部署单元信息
	ACT_RE_MODEL	模型信息
	ACT_RE_PROCDEF	已部署的流程定义
运行实例表
	ACT_RU_EVENT_SUBSCR	运行时事件
	ACT_RU_EXECUTION	运行时流程执行实例
	ACT_RU_IDENTITYLINK	运行时用户关系信息,存储任务节点与参与者的相关信息
	ACT_RU_JOB	运行时作业
	ACT_RU_TASK	运行时任务
	ACT_RU_VARIABLE	运行时变量表

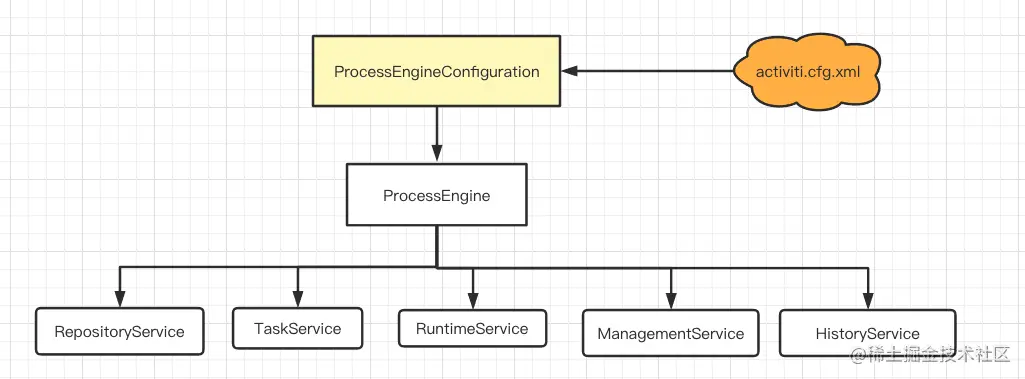

体系架构图

Activiti入门

我们来创建并启动一个工作流

定义流程,按照BPMN的规范,使用流程定义工具,用流程符号把整个流程描述出来
部署流程,把画好的流程定义文件加载到数据库中,生成表的数据
启动流程,使用java代码操作数据库表中的内容

流程符号

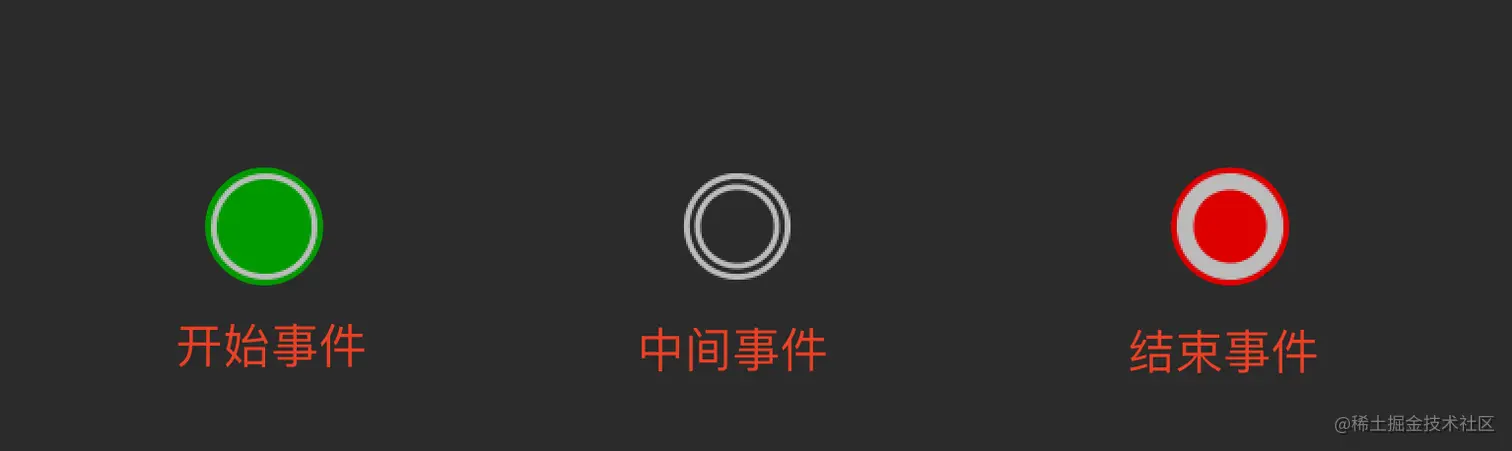

事件Event
活动Activity
网关, 网关用来处理决策

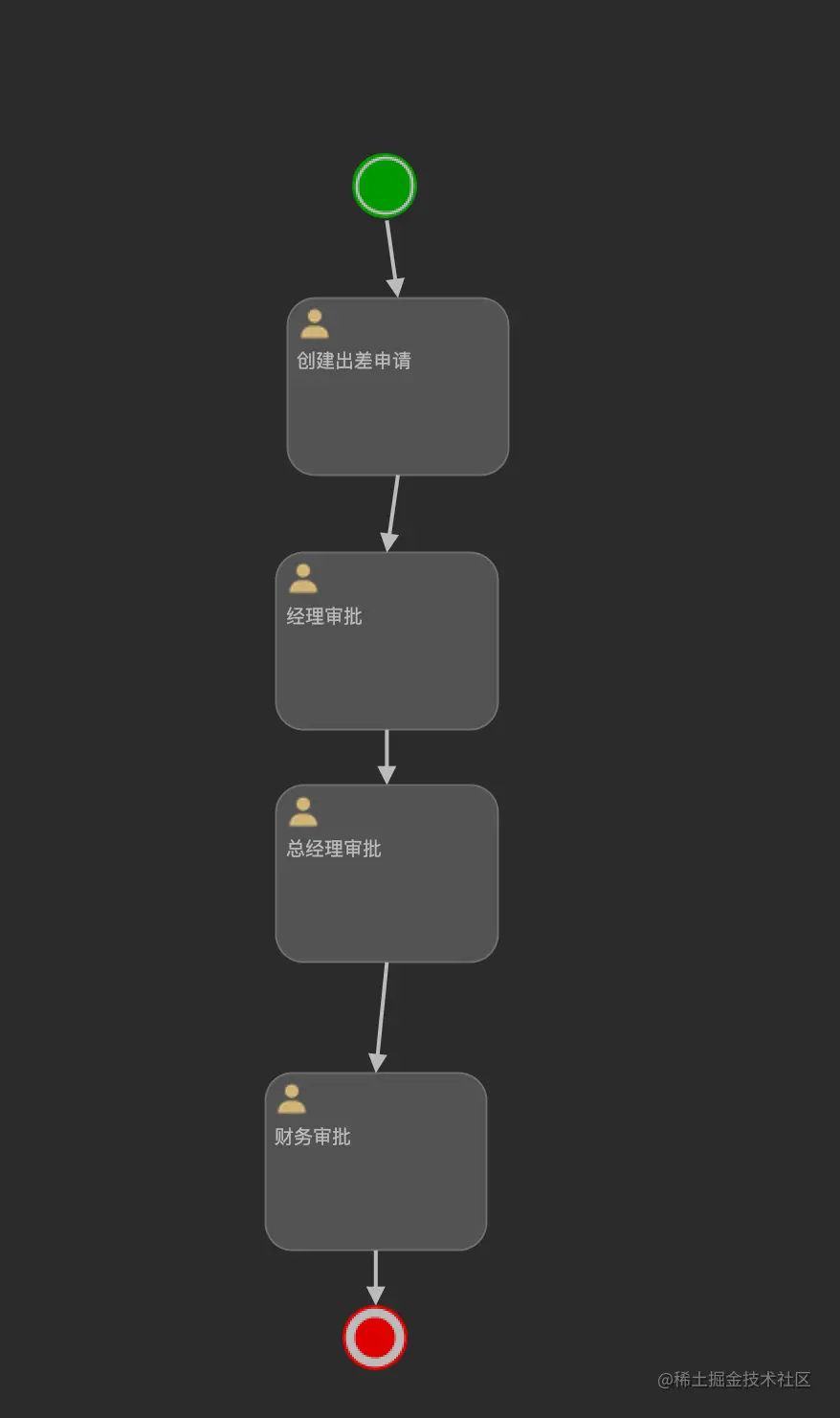

流程设计器使用

利用idea的工具绘图

流程部署

流程部署就是把画好饿BPMN图放到数据库中

public void createDeployment(){
    //        1. processEngine
    ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();

    RepositoryService service = processEngine.getRepositoryService();

    Deployment deploy = service.createDeployment()
            .name("出差申请流程")
            .addClasspathResource("bpmn/evection.bpmn20.xml")
            .addClasspathResource("bpmn/evection.png")
            .deploy();

    System.out.println("id=    "+deploy.getId());
    System.out.println("name=  "+deploy.getName());
}

流程定义部署

使用流程设计器,使用流程符号,画出流程图,bpmn文件,png文件都是流程资源文件,用来描述流程,流程中需要的节点,节点负责人.
把流程的资源文件进行部署上传到数据库中,使用java代码进行流程部署,一次部署操作: ACT_RE_DEPLOYMENT会生产一条记录.ACT_RE_PROCDEF会生成流程定义信息
deployment和procdef表一对多的关系.在procdef表中可用有多条记录,每条记录对应一个流程的定义信息

流程启动

    public  void startProcess(){
//        1. 创建processEngine
        ProcessEngine engine = ProcessEngines.getDefaultProcessEngine();
//        2. 获取runtimeService
        RuntimeService service = engine.getRuntimeService();
//        3. 根据流程id启动流程. 找的是act_re_procdef 的id
        ProcessInstance instance = service.startProcessInstanceByKey("myEvection");

        System.out.println(instance.getProcessDefinitionId());
        System.out.println(instance.getId());
        System.out.println(instance.getActivityId());

    }

在启动了一个工作流之后,我们再来看一下相应的表有没有什么变化

ACT_GE_PROPERTY 记录总体信息
ACT_HI_ACTINST 流程实例执行历史
ACT_HI_IDENTITYLINK 流程的参与用户信息历史
ACT_HI_PROCINST 流程实例历史信息
ACT_HI_TASKINST 流程任务历史信息
ACT_RU_EXECUTION 流程正在执行信息
ACT_RU_IDENTITYLINK 流程的参与用户信息
ACT_RU_TASK 任务信息

个人查看任务历史记录

    public void findPersonalTaskList(){
        ProcessEngine engine = ProcessEngines.getDefaultProcessEngine();

        TaskService service = engine.getTaskService();

        List<Task> list = service.createTaskQuery()
                .processDefinitionKey("myEvection")
                .taskAssignee("zhangsan")
                .list();
        for (Task task : list) {
//            流程实例id
            System.out.println(task.getProcessInstanceId());
//            任务id
            System.out.println(task.getId());
//            任务负责人
            System.out.println(task.getAssignee());
//            任务名称
            System.out.println(task.getName());
        }
    }

执行这个程序中,真实执行的sql语句如下

SELECT DISTINCT
	RES.*
FROM
	ACT_RU_TASK RES
	INNER JOIN ACT_RE_PROCDEF D ON RES.PROC_DEF_ID_ = D.ID_
WHERE
	RES.ASSIGNEE_ = zhangsan
	AND D.KEY_ = myEvection
ORDER BY
	RES.ID_ ASC
	LIMIT 2147483647 OFFSET 0

其实就是运行时任务表内连已部署的流程定义表然后查询运行时任务的ASSIGNEE 和 key

完成个人任务

我们刚才启动了流程,并且查看了任务记录,现在流程还停留在个人流程.我们需要让流程往下走

public void completTask(){
    ProcessEngine engine = ProcessEngines.getDefaultProcessEngine();

    TaskService service = engine.getTaskService();

    service.complete("5005");
}

执行完上面方法之后我们再来看数据库表中有什么变化

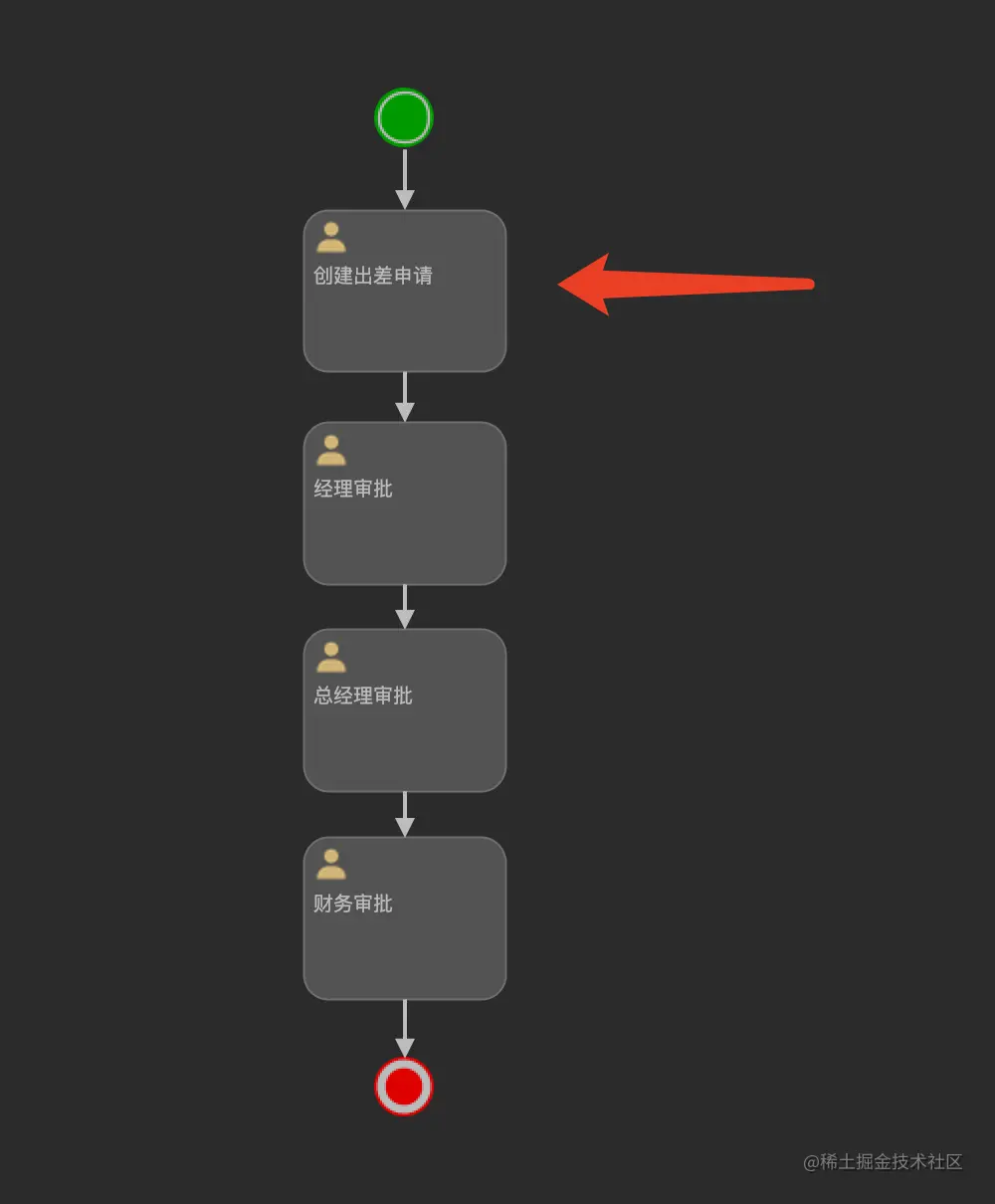

ACT_RU_TASK 可以看到在运行时任务表中已经指向了经理审批

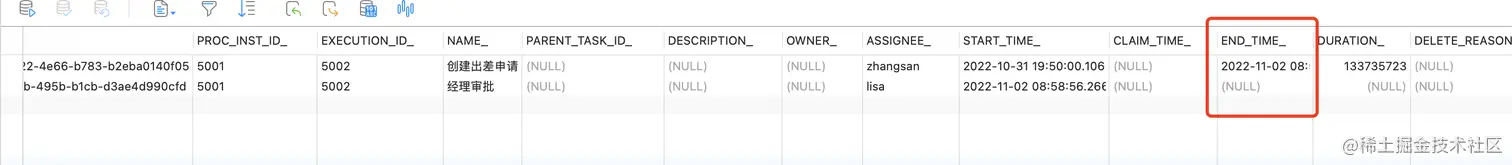

ACT_HI_TASKINST 历史任务表中创建出差申请任务结束时间已经有了,并且多了一个经理审批任务

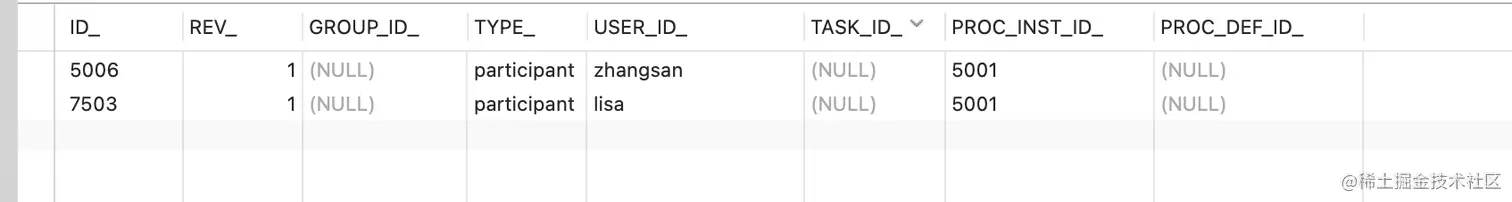

ACT_HI_IDENTITYLINK 用户关系表中插入了一条经理审批的执行人

查询流程定义

流程定义查询出来的是ACT_RE_PROCDEF这张表

public void queryProcessDefinition(){
    ProcessEngine engine = ProcessEngines.getDefaultProcessEngine();

    RepositoryService repositoryService = engine.getRepositoryService();

    List<ProcessDefinition> list = repositoryService.createProcessDefinitionQuery()
            .processDefinitionKey("myEvection")
            .orderByProcessDefinitionVersion()
            .desc()
            .list();

    for (ProcessDefinition definition : list) {

        System.out.println("流程定义id"+definition.getId());
        System.out.println("流程定义name"+definition.getName());
        System.out.println("流程定义key"+definition.getKey());
        System.out.println("流程定义version"+definition.getVersion());
    }
}

流程删除

public void deleteDeployment(){
    ProcessEngine engine = ProcessEngines.getDefaultProcessEngine();

    RepositoryService repositoryService = engine.getRepositoryService();

    repositoryService.deleteDeployment("1");
}

在删除流程的时候如果还有没走完的流程删除会出现异常,如果强制删除的话,用

repositoryService.deleteDeployment("1",true);
