基础配置

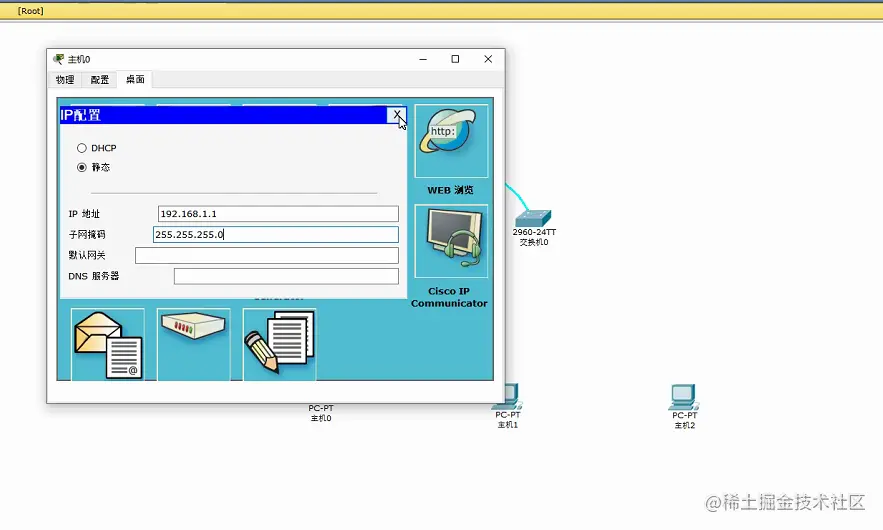

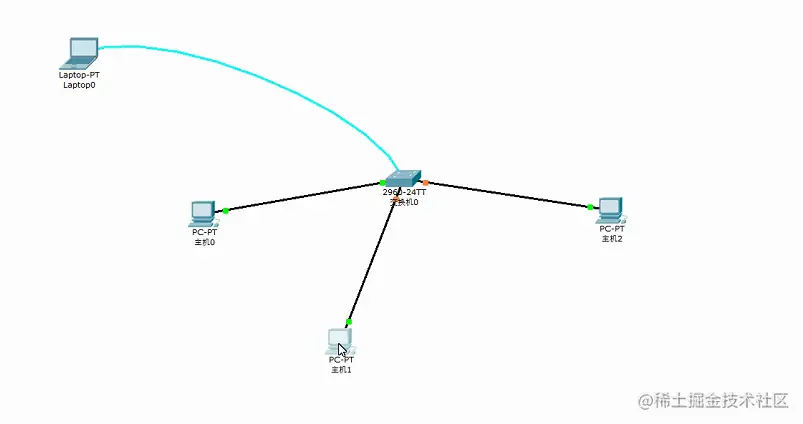

拉三台pc主机，配置静态ip 192.168.1.1~192.168.1.13

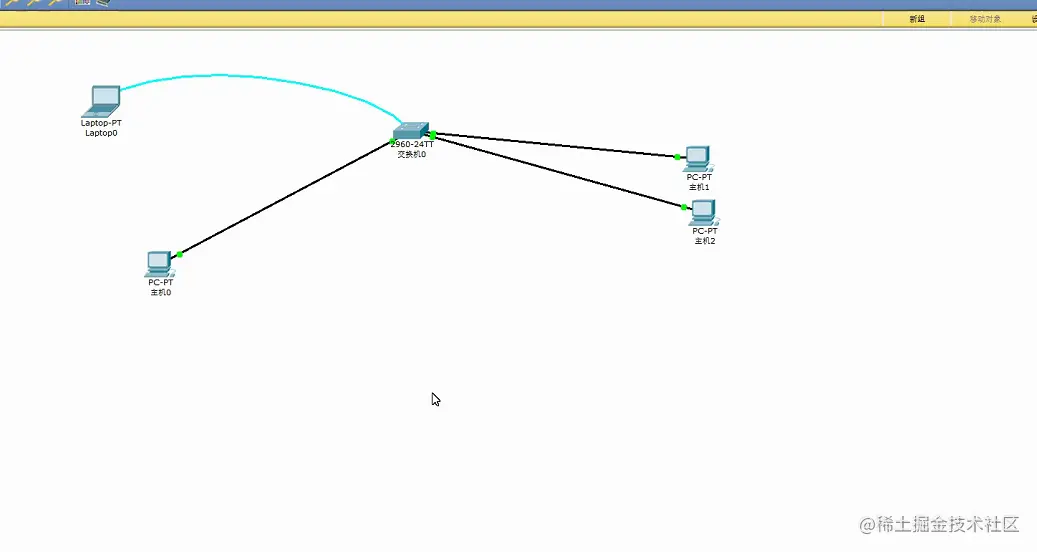

然后拉交换机，给他们连线

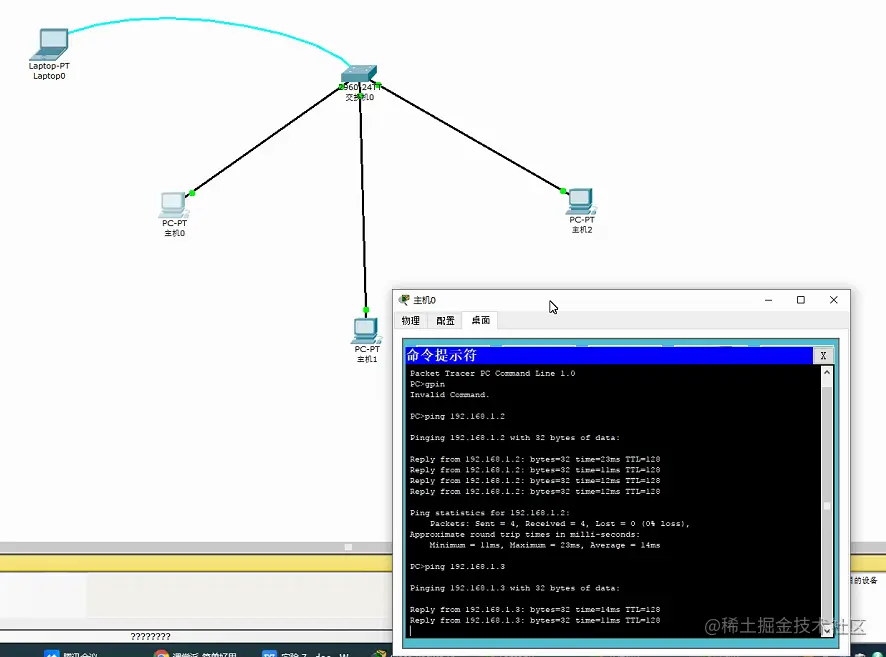

ping一下，发现都可以ping通


做两个局域网

如图，左pc一个网，右pc一个网


虚拟局域网

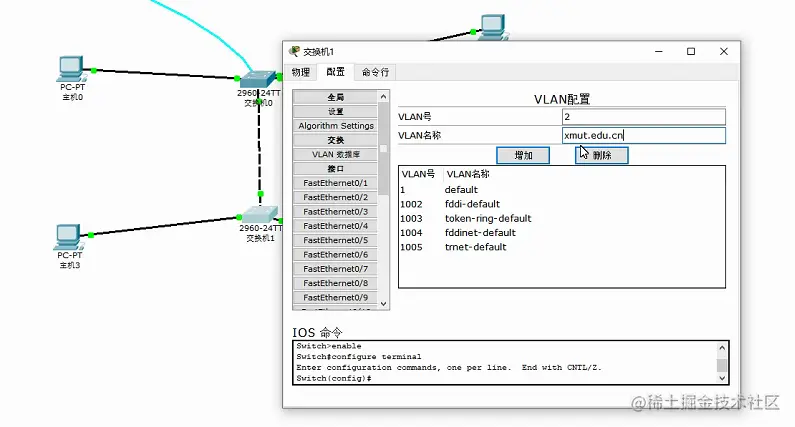

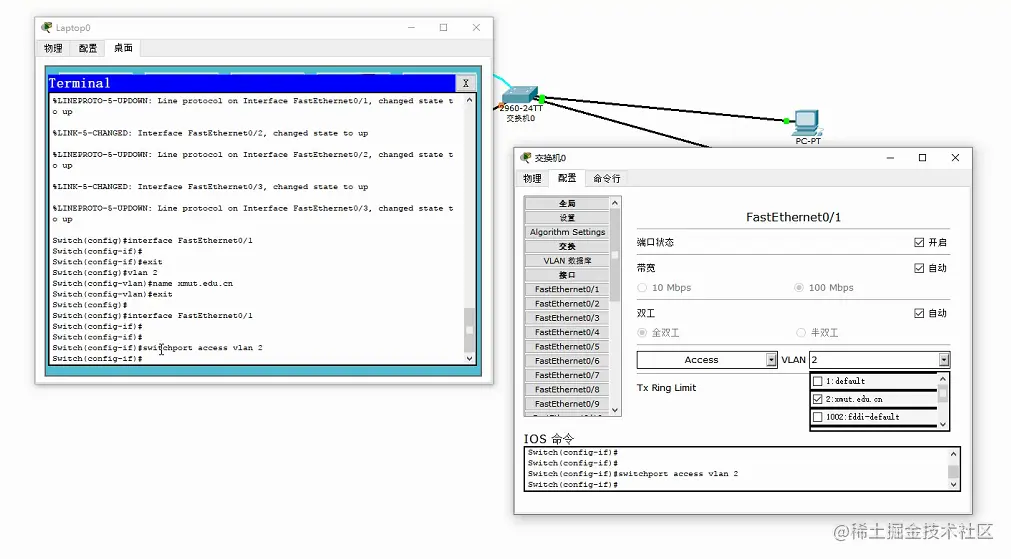

敲命令，敲完改一下配置

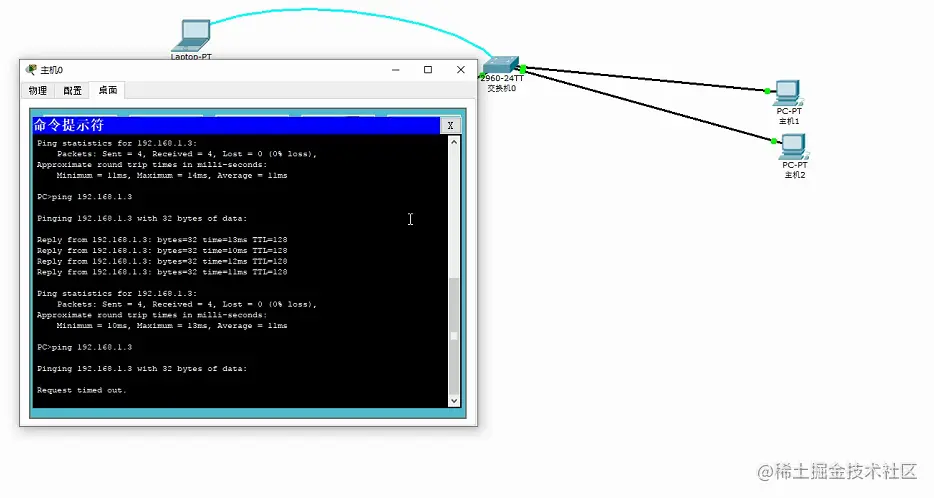

再ping就ping不通了


大的萨达看来

再搞一个交换机，两个pc主机

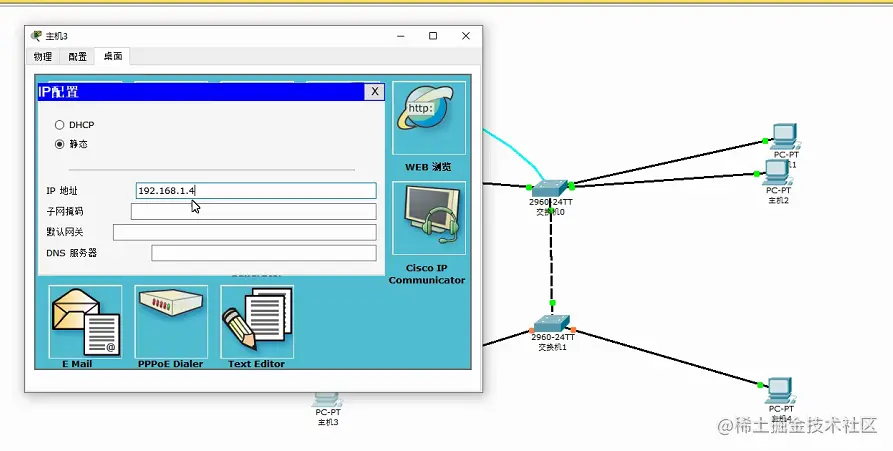

并且配置ip为 192.168.1.4~192.168.1.5 image.png

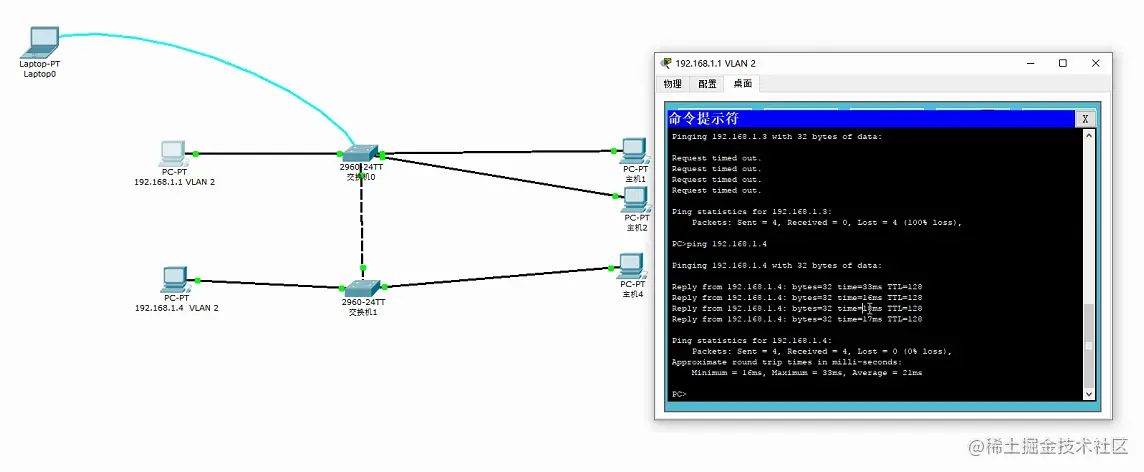

此时，是可以ping到 2和3 ，但是ping不到1

让4 去 ping 1

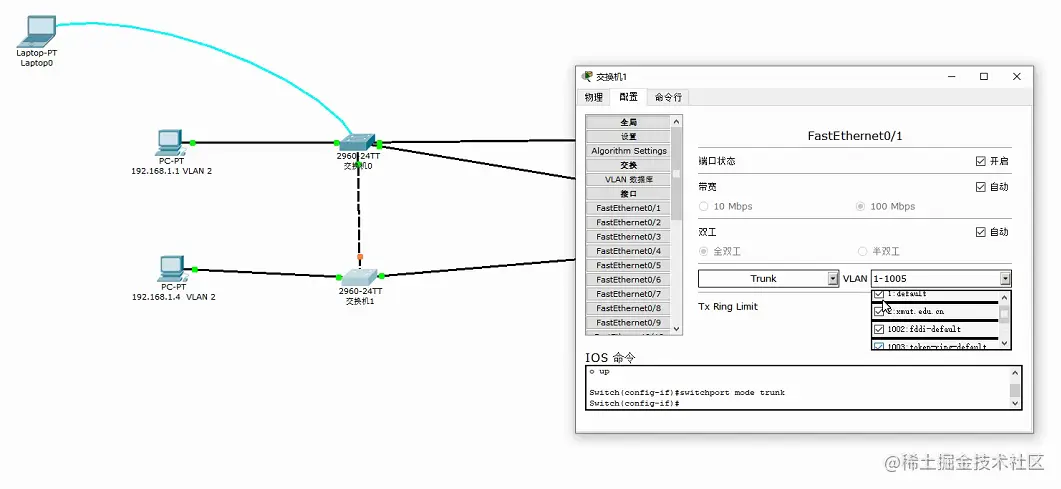

好像都把口改trunk，然后vlan都是同一个


把物理上不在一起的计算机，在虚拟上配成同一个局域网

磁盘阵列

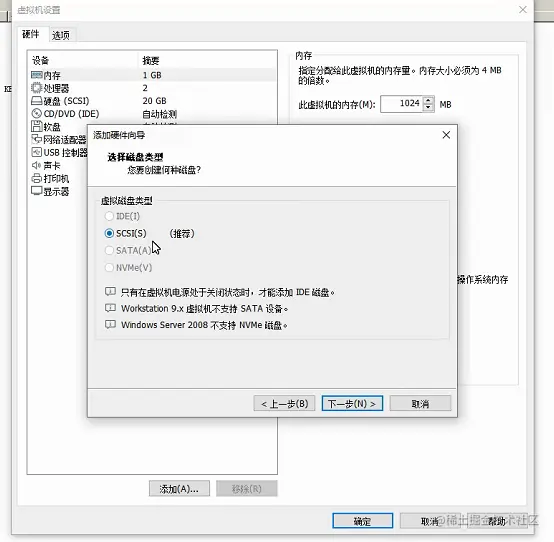

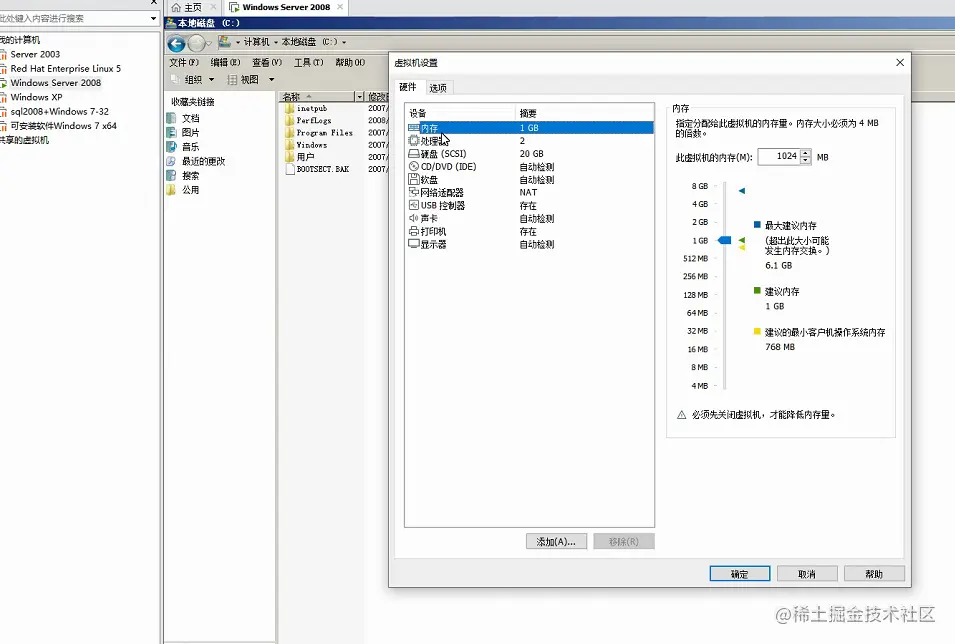

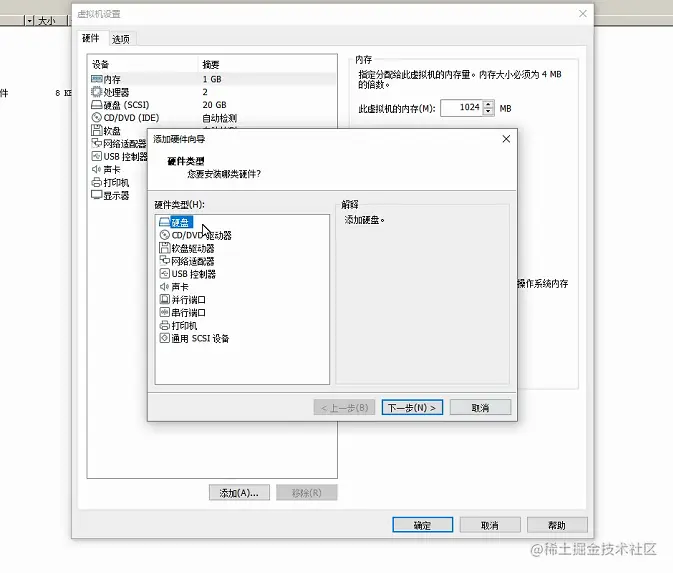

打开 Windows server 08 为其添加硬盘

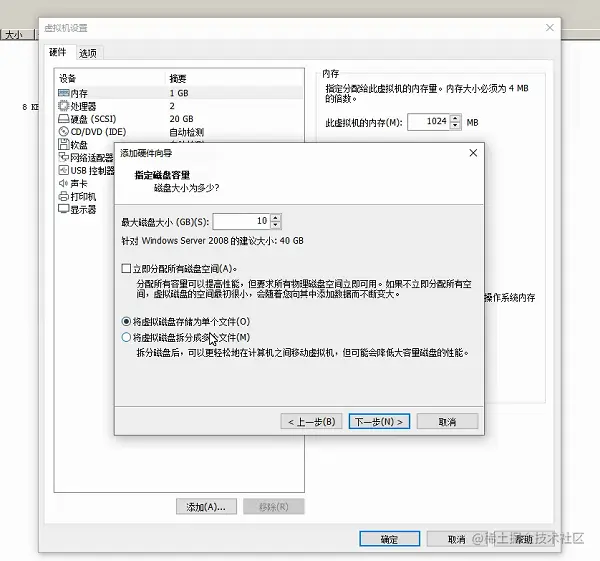

单个文件就比较方便，不用各种切开，拷贝存储

image.png 随便找个地方放

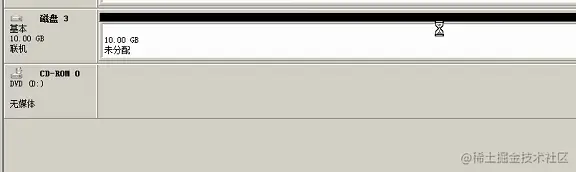

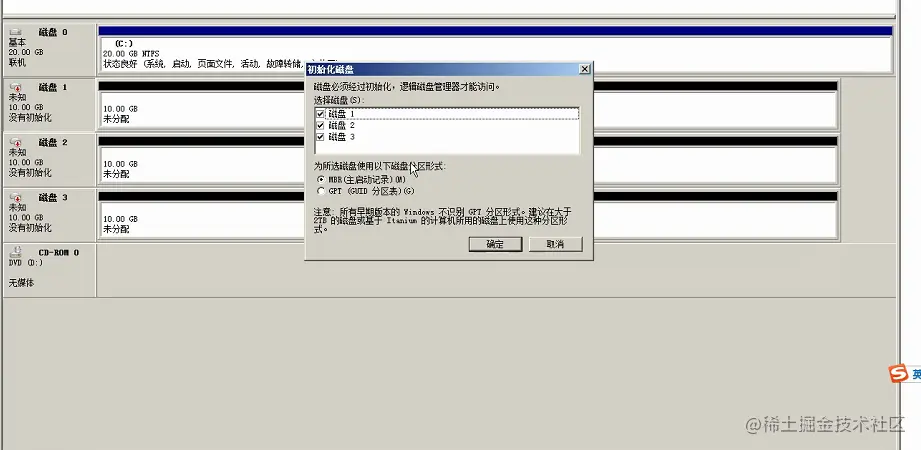

同样的操作，多做几次

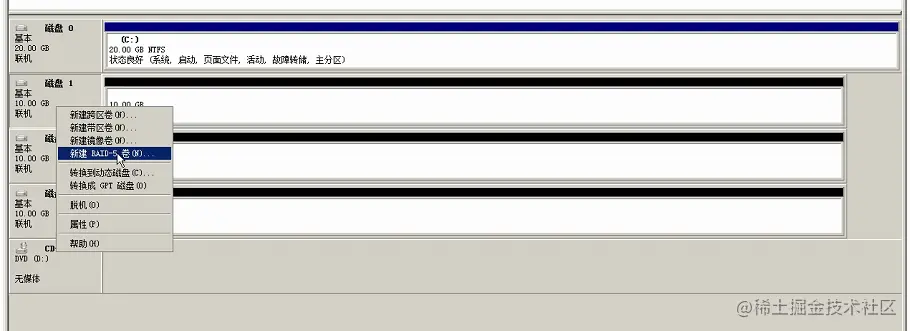

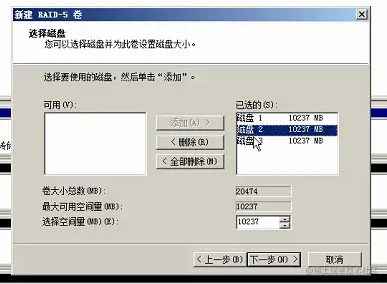

raid5




然后一通操作有点快，来不及截图。。。。。。应该就是默认一直点

接着稍等一下下，就这样

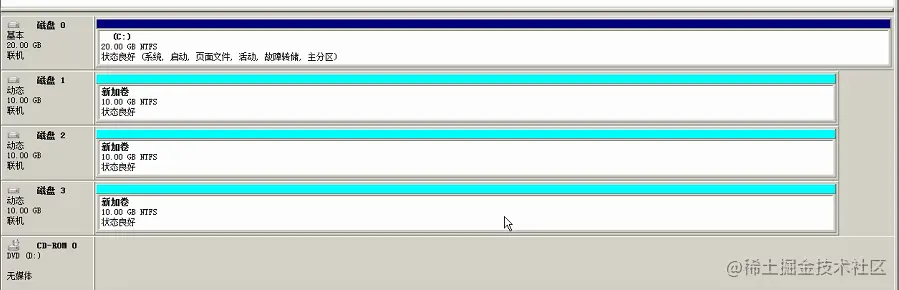

30GB的三个盘，变成了一个20GB的盘


那10GB去哪里了？ 去做冗余了 可以瞎填一些数据到盘里面， 然后随机干掉一个盘 数据也不会丢失

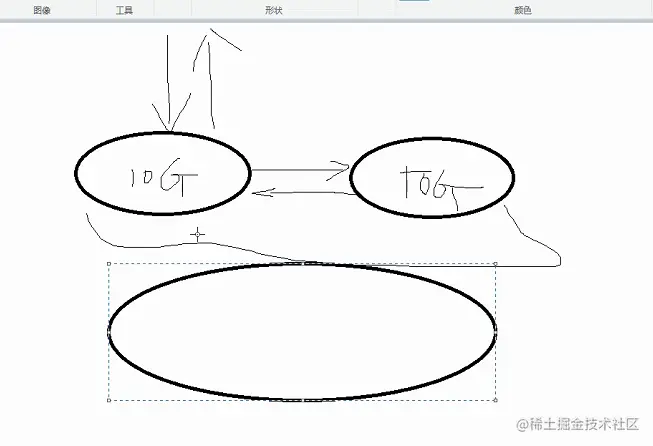

磁盘阵列的原理


好处：

  • 可以提高安全
  • 也可以提高数据吞吐量，为啥，因为一次可以同时对n个盘进行操作

镜像卷

除了raid5 还有个 完全镜像盘（就是备份，一个盘坏了，另一个盘一模一样的马上交接工作）


搞个镜像卷

image.png 效果也是干掉一个，还能接着用

跨区卷

多个硬盘合在一起 物理上不在一起，但是逻辑上是一个盘


干掉一个就全裂开了

所以不建议用这个，还得是raid5
