百度飞桨，移动端推理实践

前言

项目中要引入AI小运动，来增加产品的竞争力，于是调研下目前市场上竞品的方案，发现基本都是使用阿里开源的神经网络引擎MNN (github.com/alibaba/MNN)

通过使用TensorFlow或者PyTorch来训练人体骨骼模型，然后通过MNN来推理，实现在移动端使用。

如果采用这种方法，在公司比较难以实现，目前没有相关的深度学习的同事，对于模型训练过程，所需要的数据，也是难以去获取到。于是只能去查找有什么其他方案。

一华为人体骨骼检测

在华为开发者文档上发现有人脸人体服务类的相关介绍，点开发现有人体骨骼检测支持检测人体多部位关键点：头顶、脖子、肩、肘、手腕、髋、膝盖、脚踝等，同时能够返回骨骼关键点的位置数据。根据以上介绍是满足项目需求。

于是根据集成文档，集成完成，以下是华为开源的demo(github.com/huaweicodel…) , 运行效果，看起来更能够满足获取人体骨骼的关键点，虽然华为声明是免费试用，但是不能确保后续是否收费，所以使用起来存在商业收费的问题。

二百度飞桨

在github上发现了百度飞桨Paddle（github.com/PaddlePaddl… ,生态相比目前国内的其他神经网络框架来说完整很多，开发了一些列的套件，比如 PaddleDetection (github.com/PaddlePaddl…)

该套件有许多训练好的模型可以使用，比如：

特色模型： PP-TinyPose，支持：健身、舞蹈等场景精度提升9.1% AP，支持侧身、卧躺、跳跃、高抬腿等非常规动作

场景能力： PP-Human v2 支持打架、打电话、抽烟、闯入四大行为识别，底层算法性能升级，覆盖行人检测、跟踪、属性三类核心算法能力

根据以上模型，可以实现智能键身，打架识别，来客分析，车辆结构化

跳绳运动

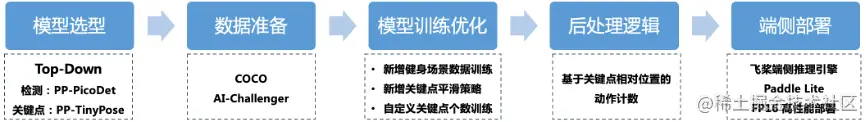

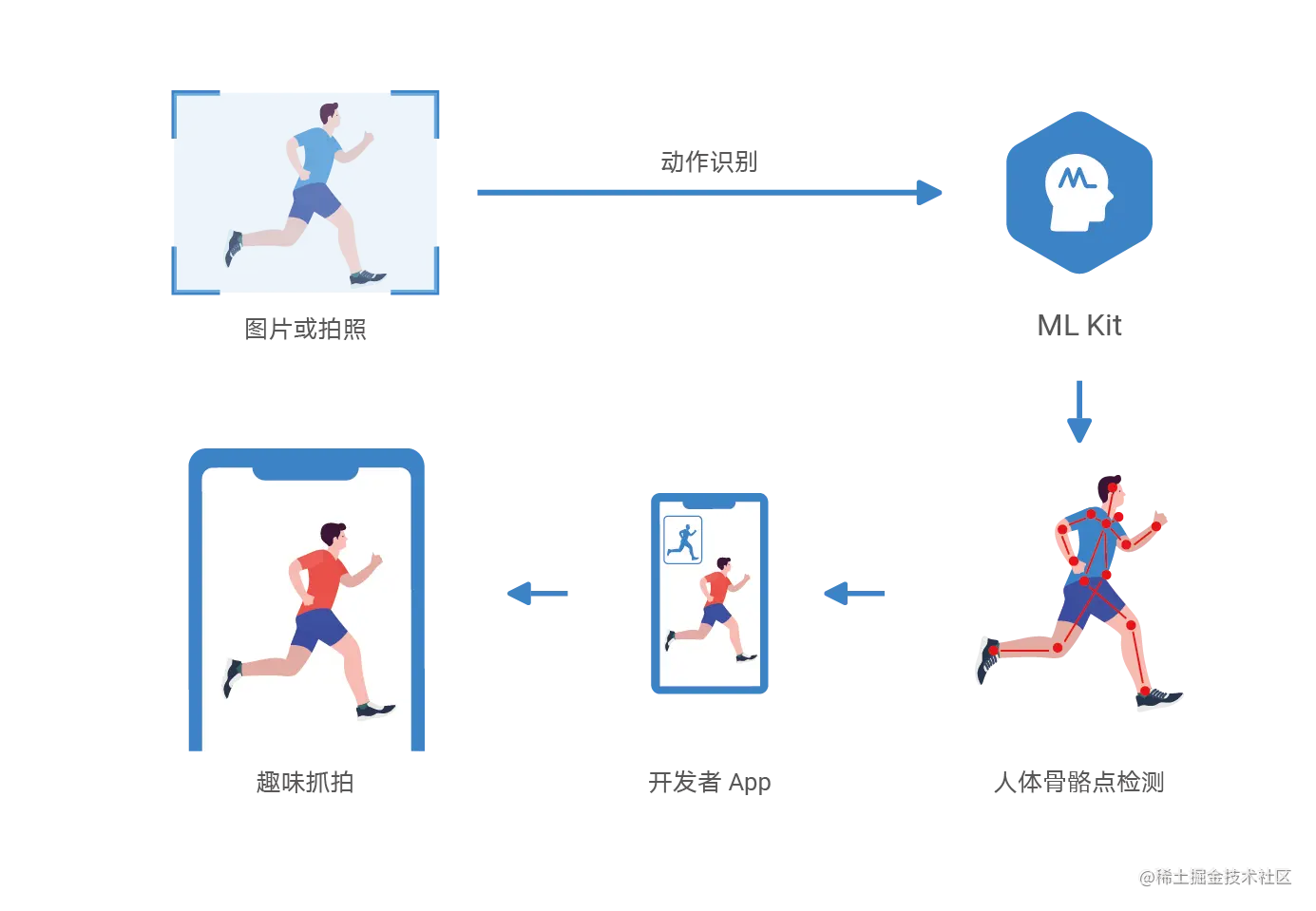

基于关键点检测的健身动作识别和计数，核心方案如下图所示

模型选择

模型选择采用 PaddleDetection推出的轻量级关键点检测算法PP-TinyPose，采用Top-Down的方式，然后采用Lite-HRNet的移动端优化模型确保关键点检测的高精度。

数据收集

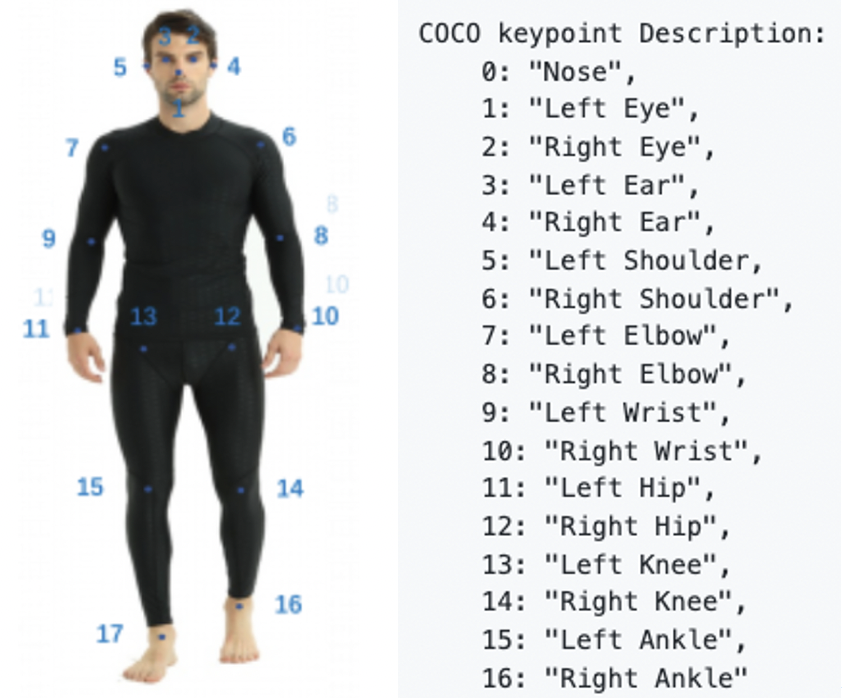

数据收集包含人体检测和人体关键点检测两部分，均使用COCO train2017和AI Challenger trainset作为训练集。将两数据集标注含义进行统一，并转换为COCO数据格式后执行训练。数据含义如下图所示

后处理逻辑

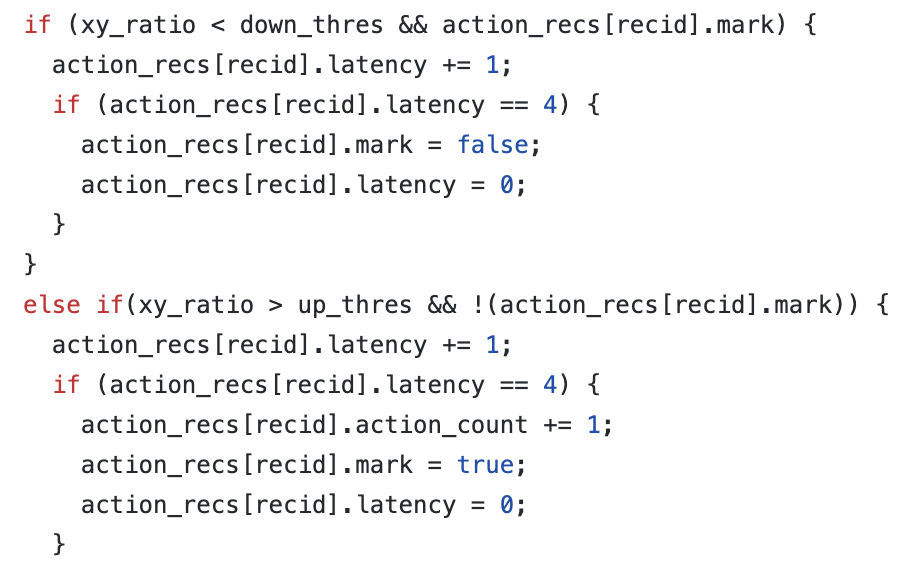

得到人体关键点检测结果后，可以结合不同关键点在相同帧的相对关系，或者不同帧下同一关键点的位置变化来进行动作识别和计数。以侧平举为例，当手臂抬起角度接近水平，则认为手臂处于抬起动作；当手臂放下角度接近垂直，则认为手臂处于放下动作；两动作交替完成后认为侧平举动作计数加一。参考代码如下

demo实现

参考该demo(github.com/zhiboniu/po…) 完成对跳绳运动的修改，同时根据该demo 引入项目中。如果对于目前检测的关键点不满足需求，可以根据文档描述：

训练模型导出为.nb后缀的Paddle-Lite模型
替换pose_demo_android中models下的nb模型文件
通过Android Studio编译运行代码，重新生成app

实战演示

环境准备


# 下载PaddleDetection代码
!git clone https://gitee.com/paddlepaddle/PaddleDetection.git

# 若因为网络原因无法正常克隆，可以使用gitee下载代码
!git clone https://gitee.com/paddlepaddle/PaddleDetection.git
!git checkout develop

# 安装相关环境依赖
!pip install --upgrade pip -i https://mirror.baidu.com/pypi/simple
!pip install paddlepaddle-gpu==2.2.2.post101 -f https://www.paddlepaddle.org.cn/whl/linux/mkl/avx/stable.html -i https://mirror.baidu.com/pypi/simple
%cd PaddleDetection
!pip install --upgrade -r requirements.txt -i https://mirror.baidu.com/pypi/simple
!pip install pycocotools

数据准备

# 下载/解压数据集,并整理数据集路径
!wget https://bj.bcebos.com/v1/paddledet/data/keypoint/coco_val_person_mini.tar
%cd PaddleDetection
!tar -xf coco_val_person_mini.tar -C ./dataset/
!mv ./dataset/coco_val_person_mini/* ./dataset/coco
!cp ./dataset/coco/annotations/aic_coco_train_cocoformat.json ./dataset/
!cp ./dataset/coco/annotations/instances_val2017.json ./dataset/coco/annotations/person_keypoints_val2017.json

模型训练

# 训练PicoDet行人检测模型
!python tools/train.py -c configs/picodet/application/pedestrian_detection/picodet_s_320_lcnet_pedestrian.yml \
        --eval

#训练TinyPose关键点检测模型
!python tools/train.py -c configs/keypoint/tiny_pose/tinypose_128x96.yml

模型评估

当训练完成后，使用下面的命令评估模型的精度。这里使用了我们已经训练好的模型。如希望使用自己训练的模型，请对应将weights=后的值更改为对应模型.pdparams文件的存储路径。

# 行人检测模型
!python tools/eval.py -c configs/picodet/application/pedestrian_detection/picodet_s_320_lcnet_pedestrian.yml \
  -o weights=https://bj.bcebos.com/v1/paddledet/models/keypoint/tinypose_enhance/picodet_s_320_lcnet_pedestrian.pdparams

#关键点检测模型
!python tools/eval.py -c configs/keypoint/tiny_pose/tinypose_128x96.yml \
  -o weights=https://bj.bcebos.com/v1/paddledet/models/keypoint/tinypose_128x96.pdparams

模型导出

分别将行人检测、关键点检测模型导出，这里使用了我们已经训练好的模型。如希望使用自己训练的模型，请对应将weights=后的值更改为对应模型.pdparams文件的存储路径。导出的模型将默认存储在output_inference/路径下

# 导出行人检测模型
!python tools/export_model.py -c configs/picodet/application/pedestrian_detection/picodet_s_320_lcnet_pedestrian.yml \
        -o weights=https://paddledet.bj.bcebos.com/models/picodet_s_320_lcnet_pedestrian.pdparams

# 导出关键点检测模型
!python tools/export_model.py -c configs/keypoint/tiny_pose/tinypose_128x96.yml \
        -o weights=https://bj.bcebos.com/v1/paddledet/models/keypoint/tinypose_128x96.pdparams

模型预测

在完成模型导出后，我们使用联合部署预测的方式，对图片进行预测，预测的可视化结果图像默认将存储在output/下。

!python deploy/python/det_keypoint_unite_infer.py --det_model_dir=output_inference/picodet_s_320_lcnet_pedestrian \
        --keypoint_model_dir=output_inference/tinypose_128x96 \
        --image_file=demo/000000570688.jpg --device=GPU --keypoint_threshold=0.35

# 可视化预测图片

import cv2
import matplotlib.pyplot as plt
import numpy as np

image = cv2.imread('output/000000570688_vis.jpg')
plt.figure(figsize=(15,10))
plt.imshow(cv2.cvtColor(image, cv2.COLOR_BGR2RGB))
plt.show()

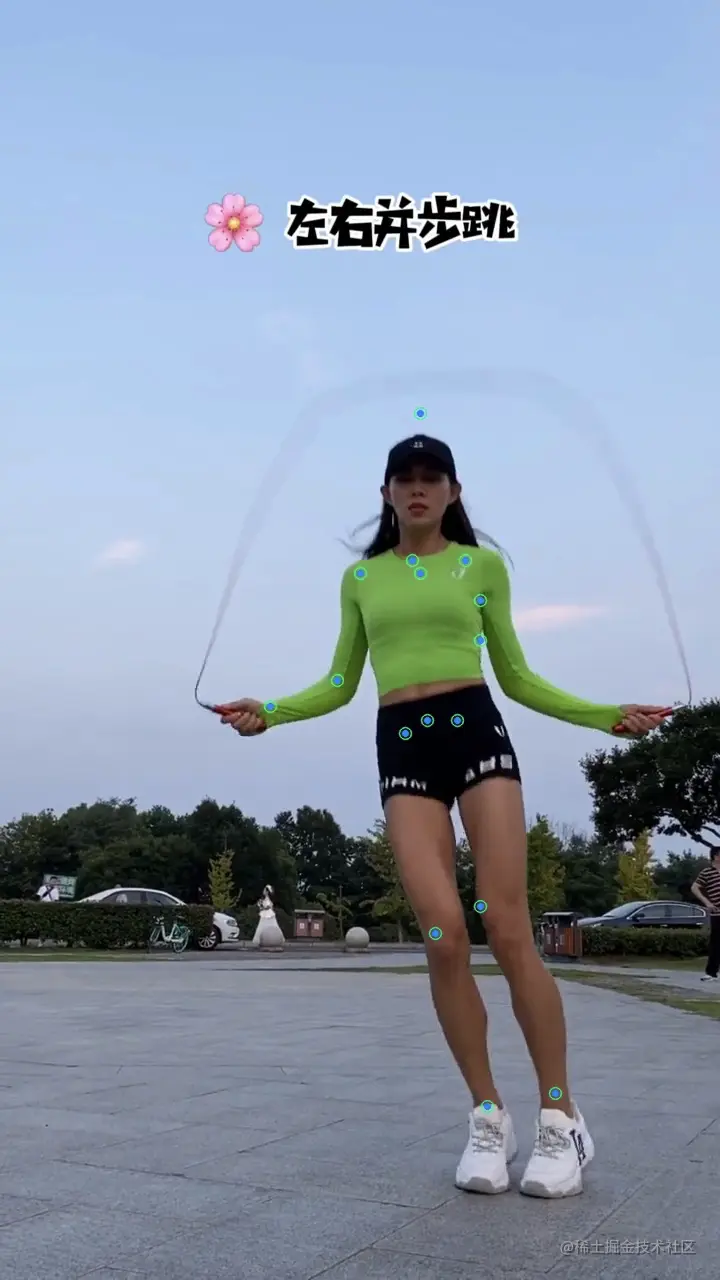

按照以上步骤可以实现视屏人体骨骼关键点的检查，标记，结果如下

卷积神经网络 – CNN

一 CNN的基本原理

保留图像特征

图片数字化的传统方式简化一下，就类似下图的过程：

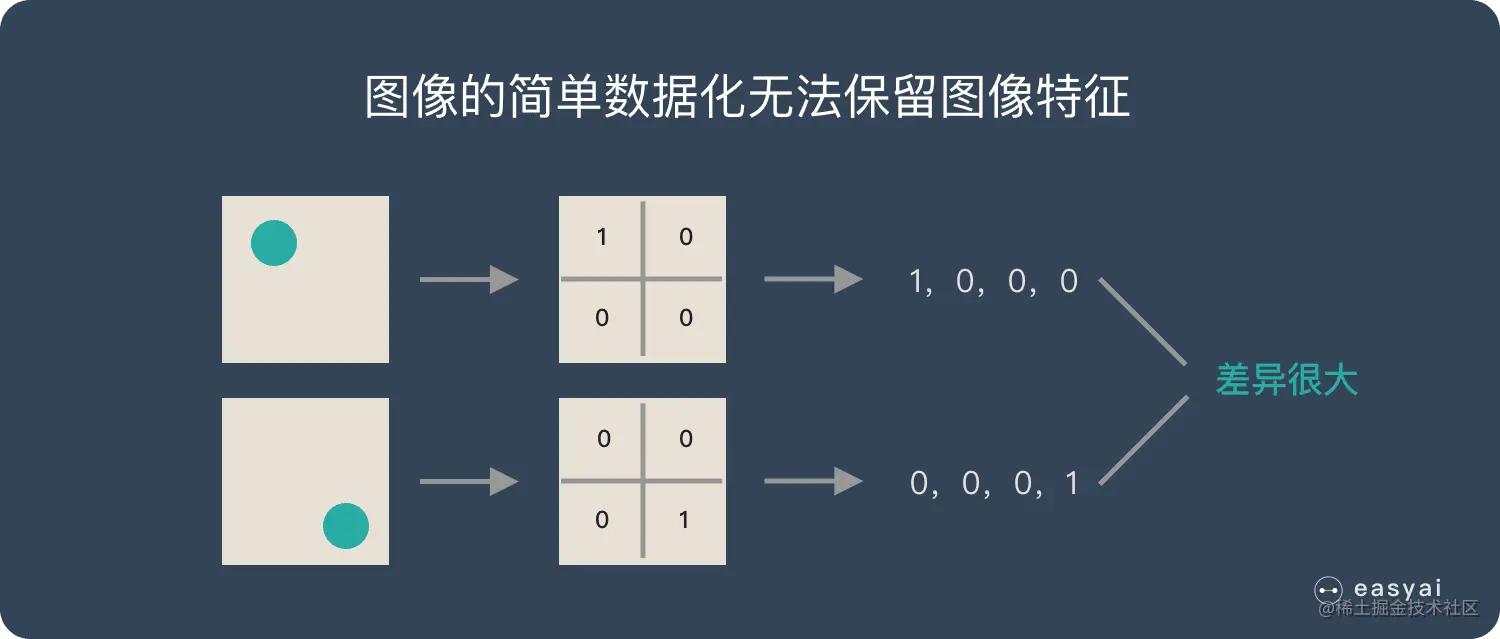

假如有圆形是1，没有圆形是0，那么圆形的位置不同就会产生完全不同的数据表达。但是从视觉的角度来看，图像的内容（本质）并没有发生变化，只是位置发生了变化。

所以当我们移动图像中的物体，用传统的方式的得出来的参数会差异很大！这是不符合图像处理的要求的。

而 CNN 解决了这个问题，他用类似视觉的方式保留了图像的特征，当图像做翻转，旋转或者变换位置时，它也能有效的识别出来是类似的图像。

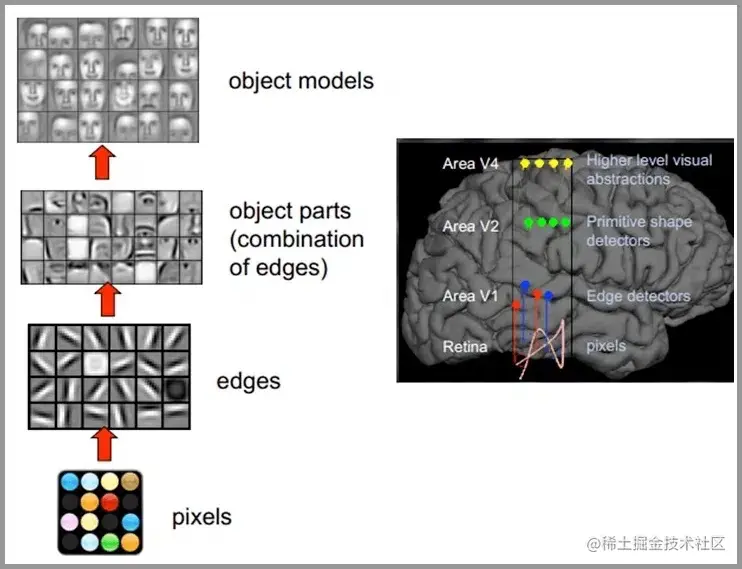

人类的视觉原理: 从原始信号摄入开始（瞳孔摄入像素 Pixels），接着做初步处理（大脑皮层某些细胞发现边缘和方向），然后抽象（大脑判定，眼前的物体的形状，是圆形的），然后进一步抽象（大脑进一步判定该物体是只气球）

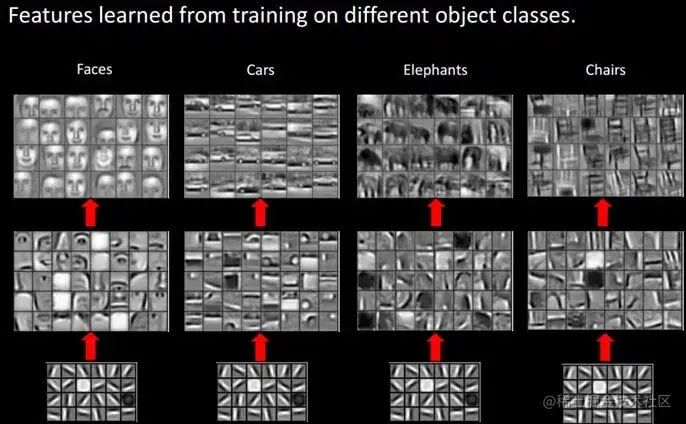

对于不同的物体，人类视觉也是通过这样逐层分级，来进行认知的：

可以看到，在最底层特征基本上是类似的，就是各种边缘，越往上，越能提取出此类物体的一些特征（轮子、眼睛、躯干等），到最上层，不同的高级特征最终组合成相应的图像，从而能够让人类准确的区分不同的物体。

因此很自然的想到：可以不可以模仿人类大脑的这个特点，构造多层的神经网络，较低层的识别初级的图像特征，若干底层特征组成更上一层特征，最终通过多个层级的组合，最终在顶层做出分类,所以CNN 的基本原理如下3个组成：

卷积层 – 主要作用是保留图片的特征
池化层 – 主要作用是把数据降维，可以有效的避免过拟合
全连接层 – 根据不同任务输出我们想要的结果

卷积层负责提取图像中的局部特征；池化层用来大幅降低参数量级(降维)；全连接层类似传统神经网络的部分，用来输出想要的结果。

卷积——提取特征

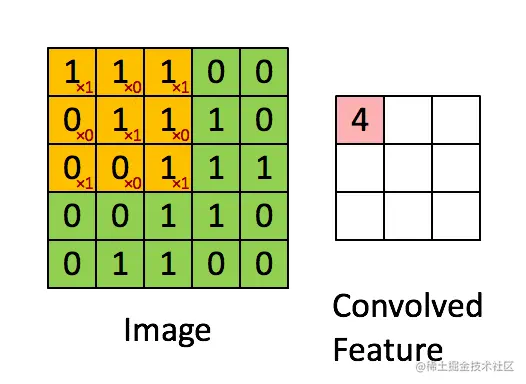

卷积层的运算过程如下图，用一个卷积核扫完整张图片：

这个过程可以理解为我们使用一个过滤器（卷积核）来过滤图像的各个小区域，从而得到这些小区域的特征值。

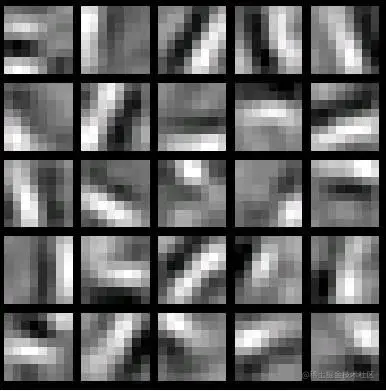

在具体应用中，往往有多个卷积核，可以认为，每个卷积核代表了一种图像模式，如果某个图像块与此卷积核卷积出的值大，则认为此图像块十分接近于此卷积核。如果我们设计了6个卷积核，可以理解：我们认为这个图像上有6种底层纹理模式，也就是我们用6中基础模式就能描绘出一副图像。以下就是25种不同的卷积核的示例：

总结：卷积层的通过卷积核的过滤提取出图片中局部的特征，跟上面提到的人类视觉的特征提取类似。

池化层（下采样）——数据降维，避免过拟合

池化层简单说就是下采样，他可以大大降低数据的维度。其过程如下：

上图中，我们可以看到，原始图片是20×20的，我们对其进行下采样，采样窗口为10×10，最终将其下采样成为一个2×2大小的特征图。

总结：池化层相比卷积层可以更有效的降低数据维度，这么做不但可以大大减少运算量，还可以有效的避免过拟合。

全连接层——输出结果

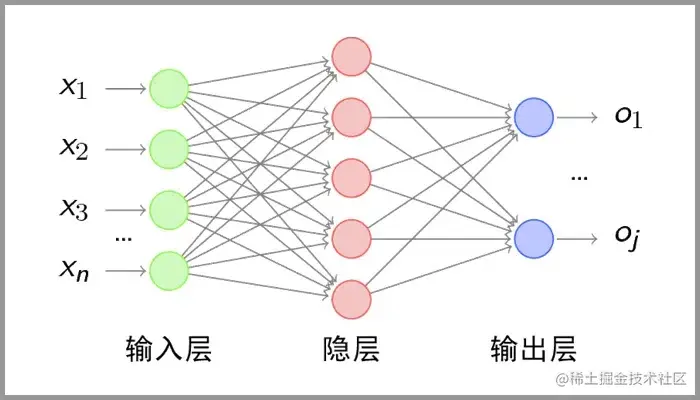

经过卷积层和池化层处理过的数据输入到全连接层，得到最终想要的结果。

经过卷积层和池化层降维过的数据，全连接层才能”跑得动”，不然数据量太大，计算成本高，效率低下。

二. CNN 价值

能够将大数据量的图片有效的降维成小数据量(并不影响结果)
能够保留图片的特征，类似人类的视觉原理

三. CNN 的实际应用

图片分类、检索
目标定位检测
目标分割
人脸识别
骨骼识别

课程知识

神经网络介绍入门视屏集： www.youtube.com/watch?v=mCz…
线性代数课程：www.bilibili.com/video/BV1ys…
深度学习之反向传播算法： www.bilibili.com/video/BV16x…
深度学习之梯度下降法： www.bilibili.com/video/BV1Ux…
深度学习之神经网络的结构： www.bilibili.com/video/BV1bx…
Python语言和Numpy :zhuanlan.zhihu.com/p/20878530?…
CS231n,面向视觉识别的卷积神经网络:github.com/whyscience/…
