前言

• 1. 准备工作
• 2. 创建蓝牙服务并广播
• 3. 创建BLE连接
• 4. BLE蓝牙服务端查询服务和发现特征
• 5. BLE客户端发现服务和服务特征
• 6. BLE服务端配置和使能BLE APP

1. 准备工作

需要准备的软硬件：Ai-WB2系列模组或者开发板，Type-C数据线，蓝牙调试助手，下载链接为 链接：pan.baidu.com/s/1hQeigKrC…
提取码：1234

2. 创建蓝牙服务并广播

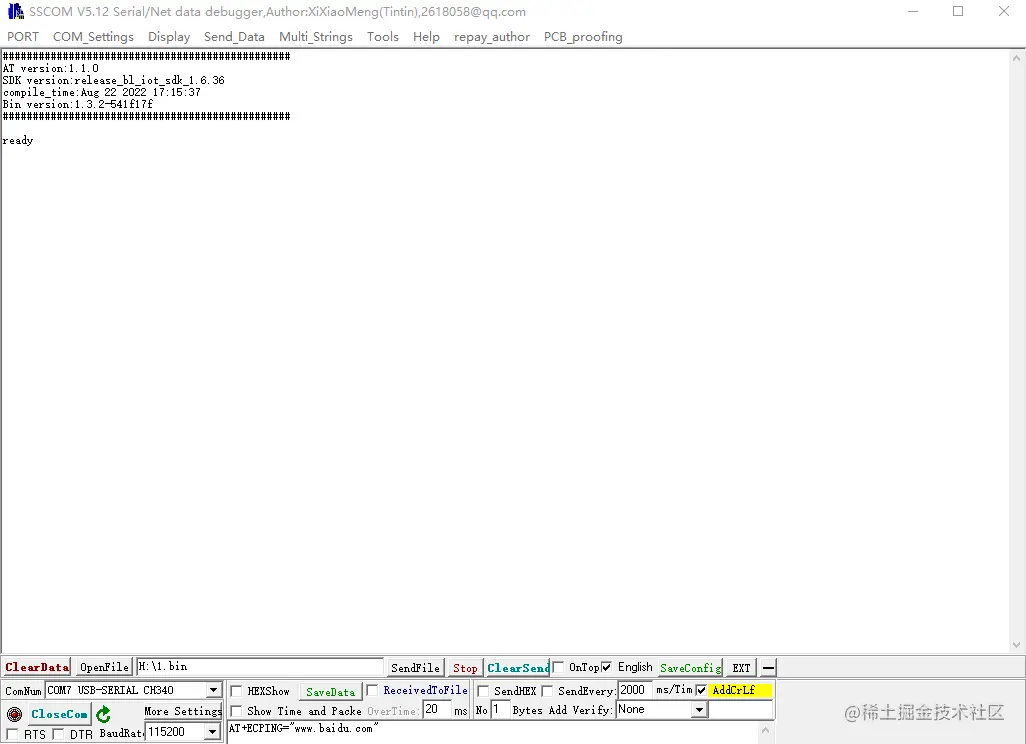

1. 先保证模块或者开发板上电打印ready，如下图：

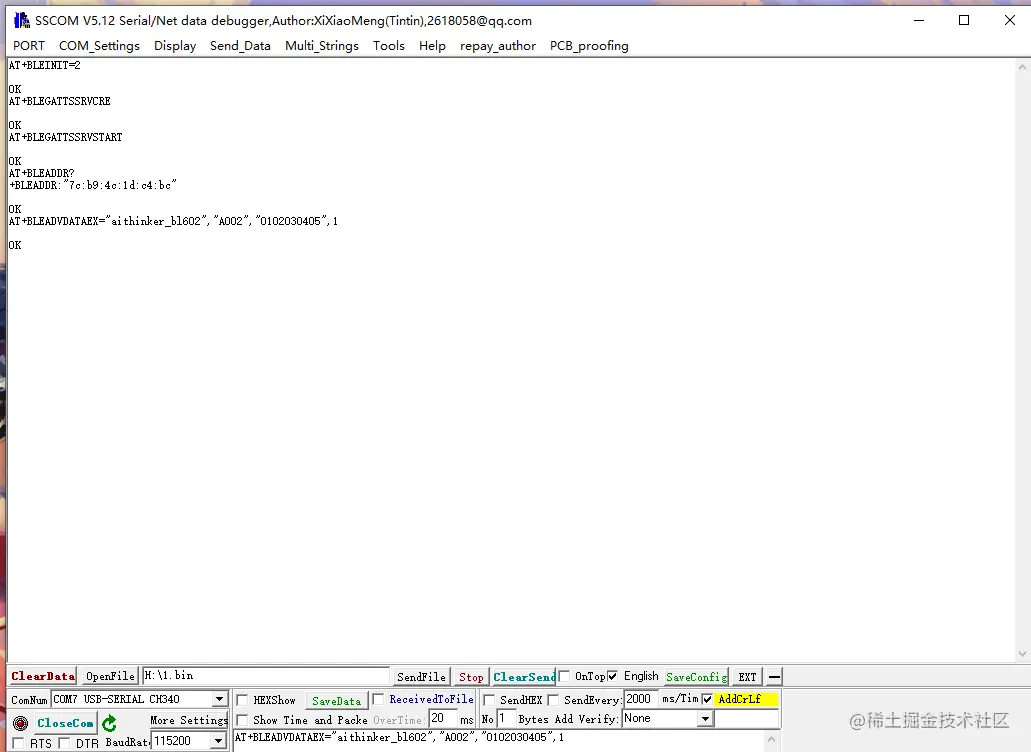

2. 发送以下指令：

   AT+BLEINIT=2 AT+BLEGATTSSRVCRE AT+BLEGATTSSRVSTART AT+BLEADDR? AT+BLEADVDATAEX="aithinker_bl602","A002","0102030405",1

如下图：

3. 创建BLE连接

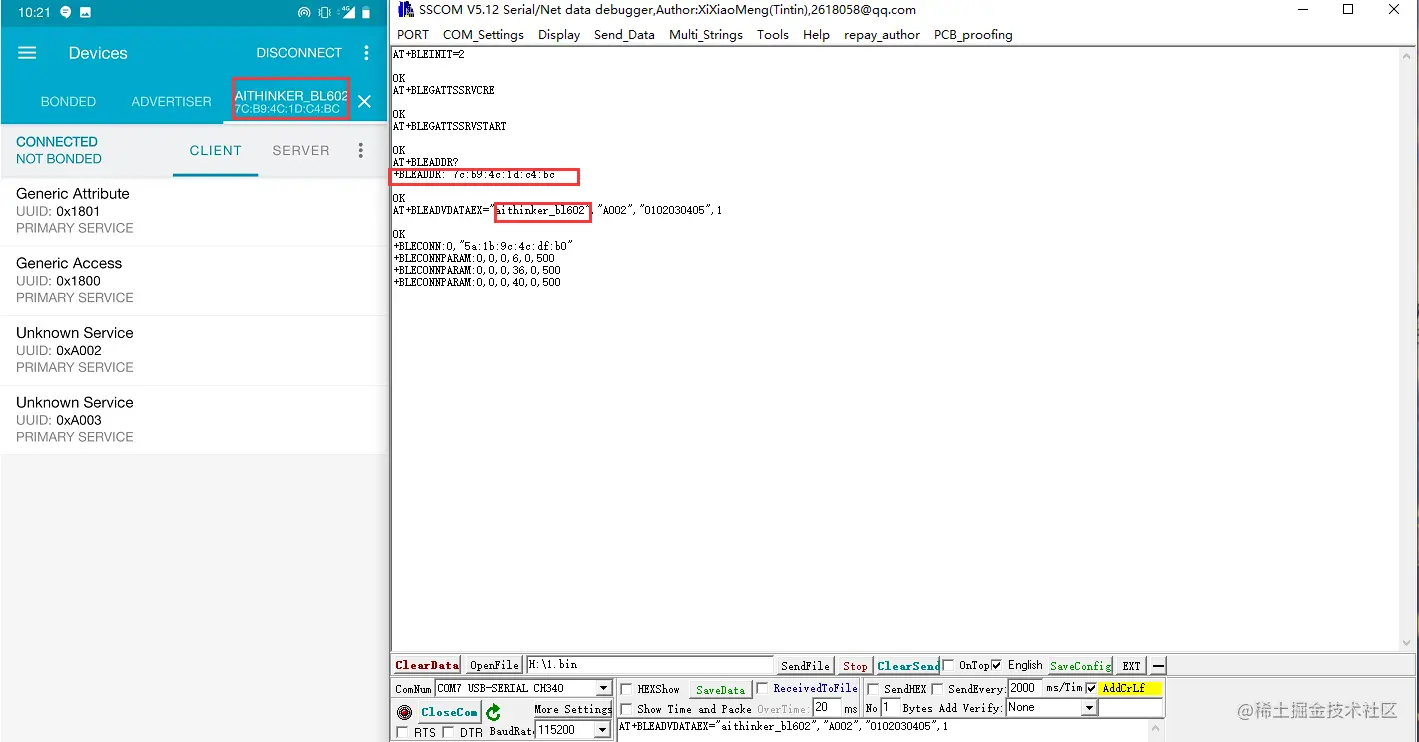

打开手机APP上的nrfConnect调试助手，点击SCAN开始扫描，找到 Bluetooth LE 服务端的 MAC 地址，点击 CONNECT 进行连接，此时串口应该会打印类似于 +BLECONN:0,“60:51:42:fe:98:aa” 的 log，这表示已经建立了 Bluetooth LE 连接，如下图

4. BLE蓝牙服务端查询服务和发现特征

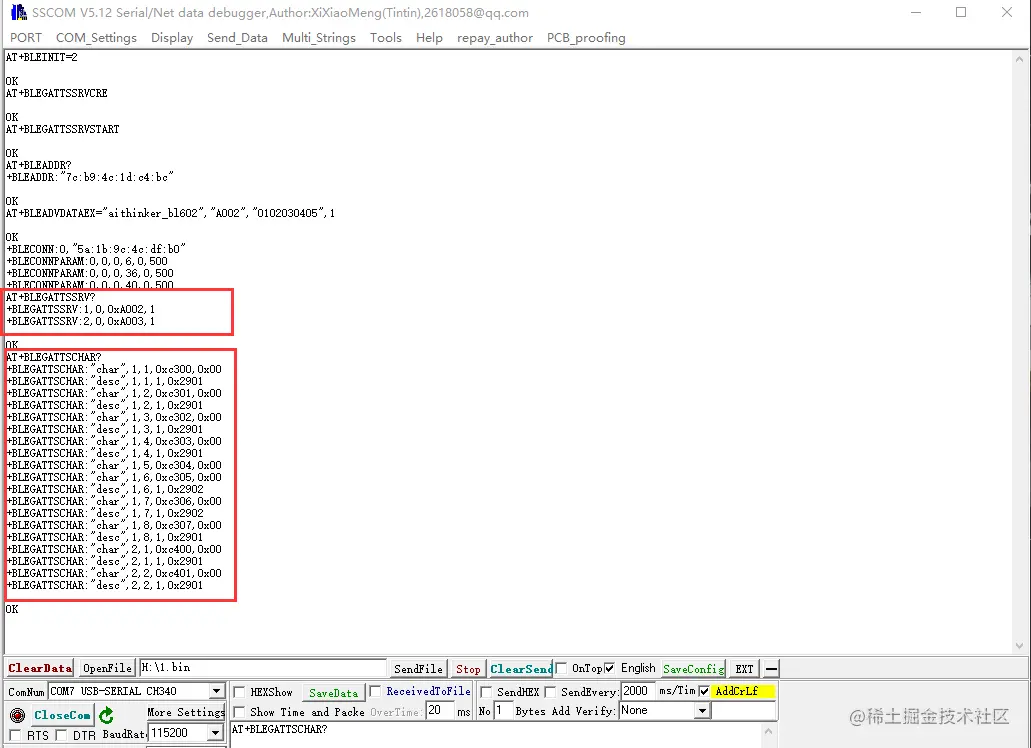

发送AT+BLEGATTSSRV?和AT+BLEGATTSCHAR?进行查询和发现特性，如下图

5. BLE客户端发现服务和服务特征

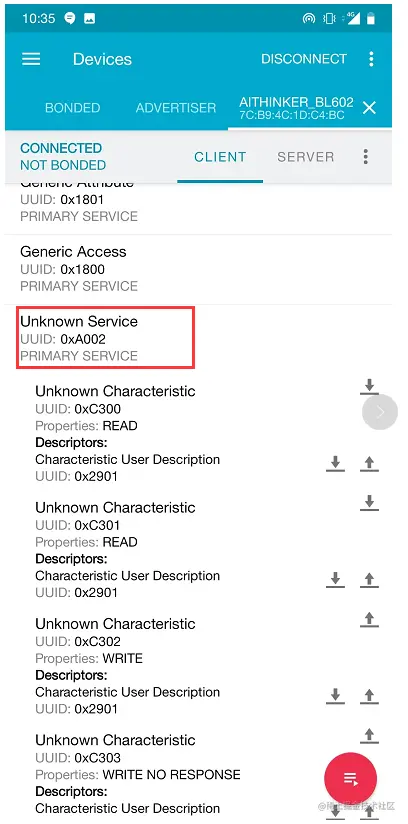

1. 此时在手机 nRF 调试助手客户端点击 UUID:0xA002 的 UnKnown Service，如下图：

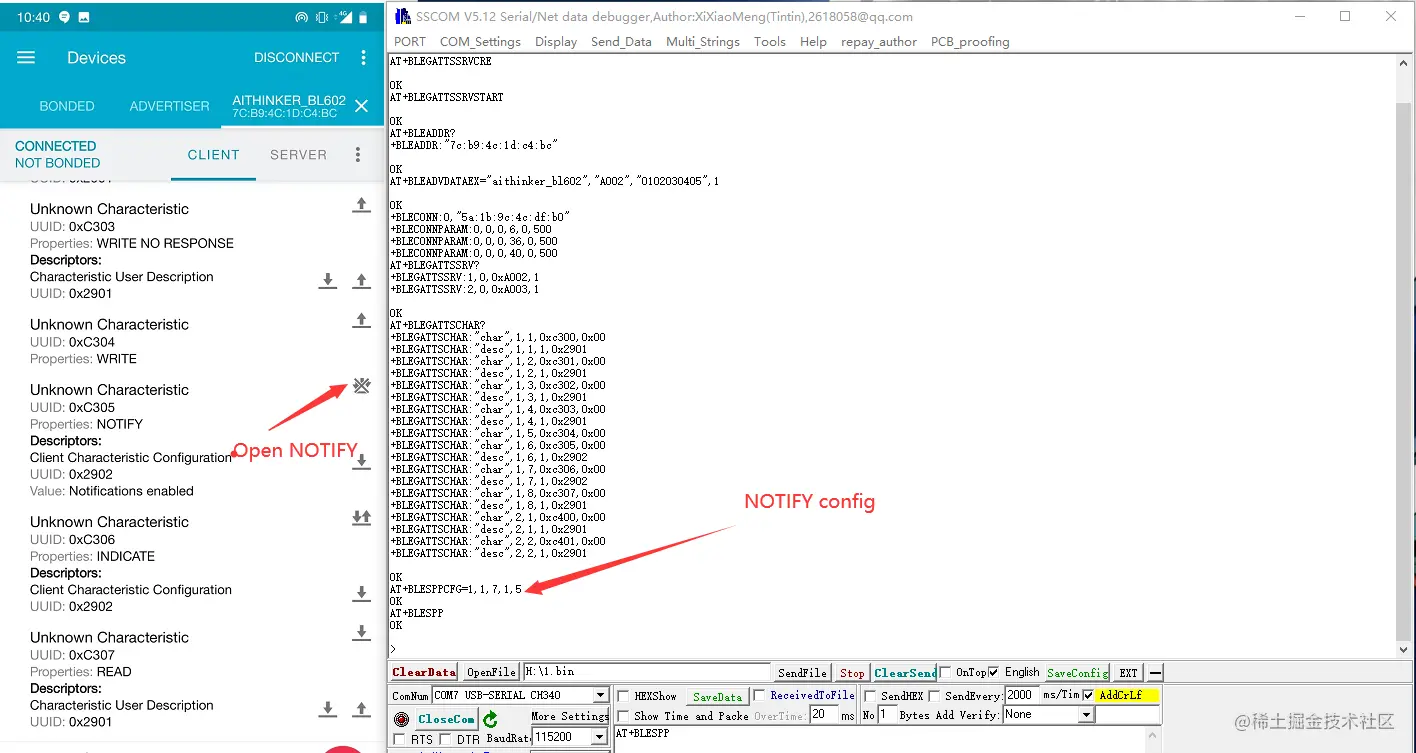

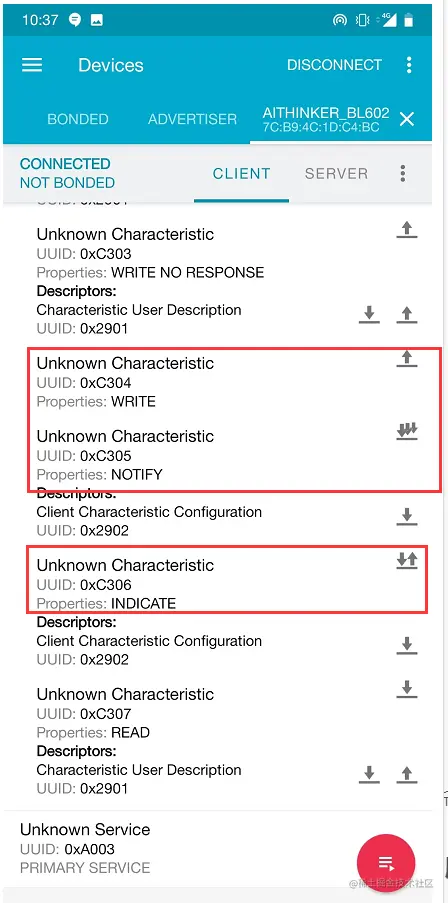

2. 此时在手机 nRF 调试助手客户端的 UUID:0xA002 的 UnKnown Service 服务下一级选项中选择点击 Properties 为 NOTIFY 或者 INDICATE 的服务特征的右侧按钮（这里 ESP-AT 默认 Properties 为 NOTIFY 或者 INDICATE 的服务特征是 0xC305 和 0xC306），开始侦听 Properties 为 NOTIFY 或者 INDICATE 的服务特征，如下图


6. BLE服务端配置和使能BLE APP

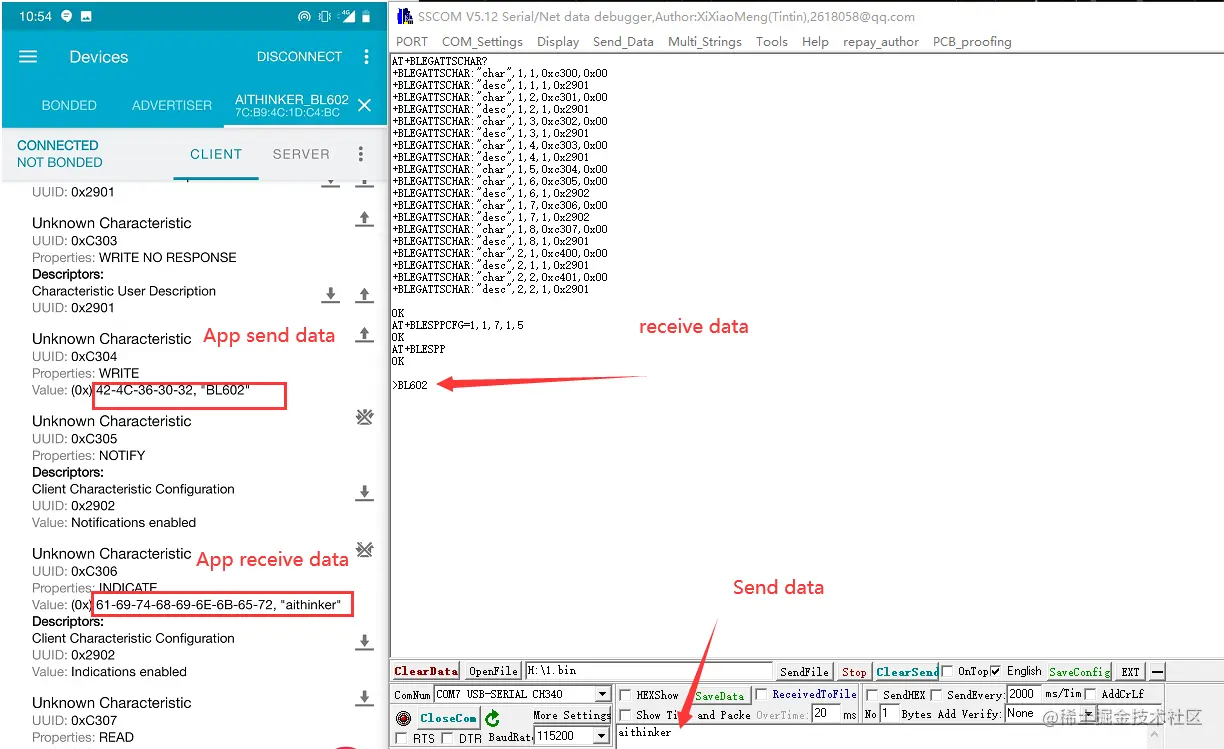

1. 选择支持 notify 或者 indicate 的 characteristic 作为写通道发送数据，选择支持写操作的 characteristic 作为读通道接收数据。指令为：

   AT+BLESPPCFG=1,1,7,1,5 AT+BLESPP

如下图:

7. 联系我们

以上就是本期分享的内容，目的在于让大家快速适应新品方案的开发，更多资料可从我们官网上获取。

官方官网：www.ai-thinker.com
