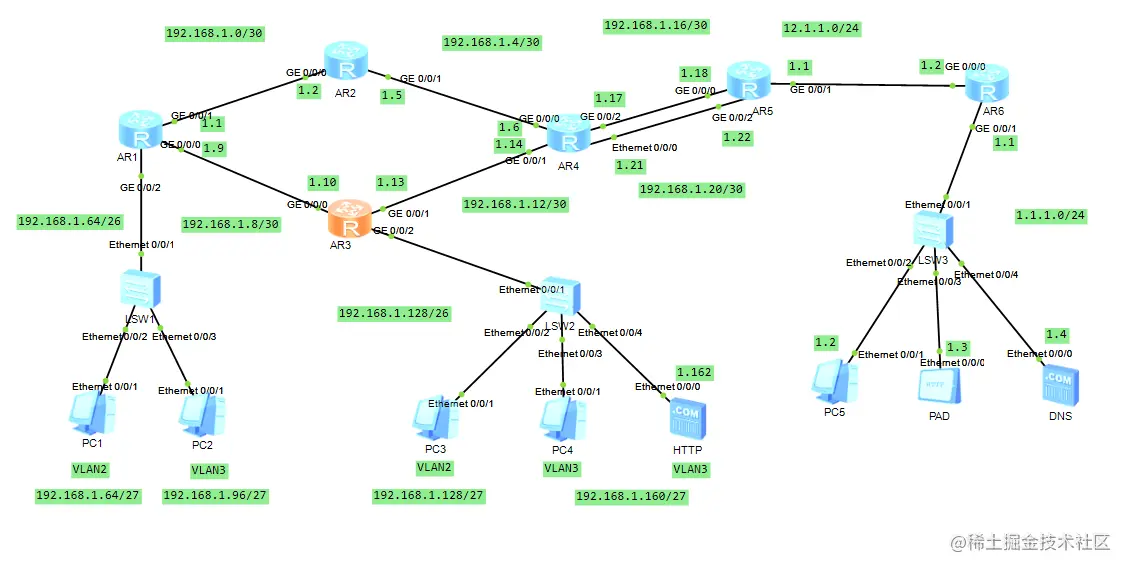

1、拓扑
2、要求
- AR6理解为ISP设备，所连接的两个网段为公网；R1-R5构建为一个私有的局域网；
2、AR6上只能进行ip地址配置，之后不得对该路由器进行其他任何配置
3、公网范围IP地址已经指定，剩余R1-R5整个私网使用192.168.1.0/24进行合理分配
4、PC1/3为划分到VLAN2，PC2/4/HTTP 服务器划分到VLAN3；PC1-4通过DHCP自动获取ip地址；
5、所有路由器路由表应尽量控制减少，预防出现环路，所有选路均为最佳路径；R4与R5之间正常使用1000M链路，
1000M链路故障时自动切换到100m链路，整个网络仅使用静态路由协议；
6、PC1—PC4均可ping通PC5，同时PC5可以通过域名www.beixin.com来访问http服务器；
7、全网仅R1可以telnet登录R2
3、分析
- 完成AR5之外的网段接口IP地址配置
- 完成VLAN虚拟局域网的配置
- 完成AR1到AR5路由器的接口IP地址配置
- 配置AR1到AR5的静态路由
- 配置缺省路由

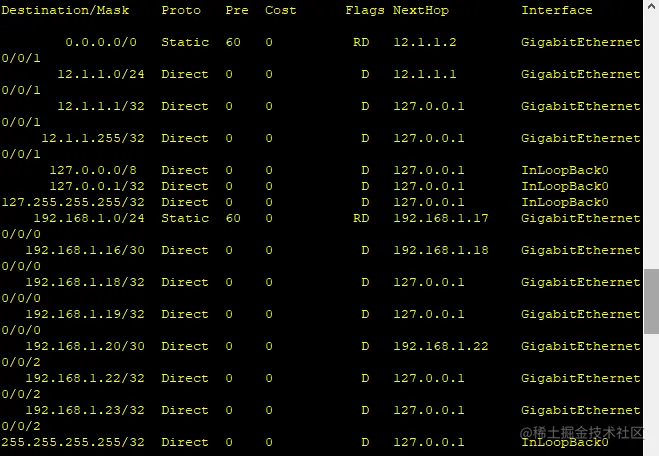

- 在AR5路由器上配置空接口防环（AR5上配置了到192.168.1.0这个汇总网段的路由，AR4上配置缺省路由）
- 在AR5上配置NAT地址转换，一对多配置，PC1~pC4可以访问PC5；端口映射配置，用于外网访问内网中的HTTP服务器
- 在AR2上配置控制访问列表（先拒绝所有，再允许AR1上的接口可以登录）
4、配置内容

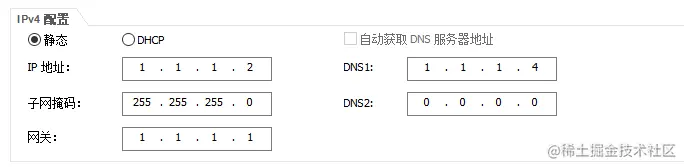

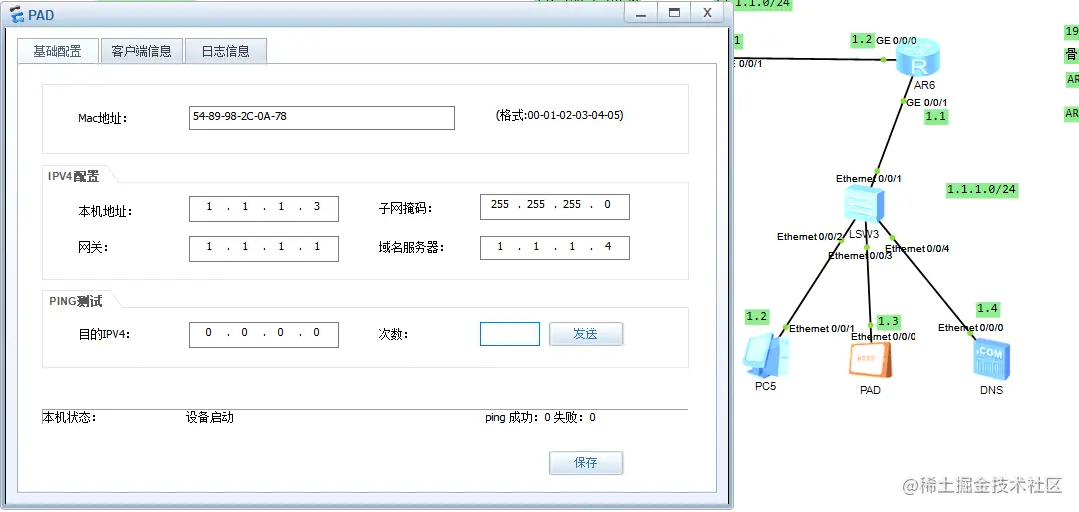

- 完成AR5之外的网段接口IP地址配置 AR6路由器
诸如此类

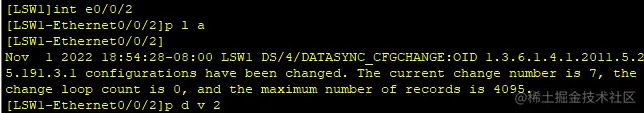

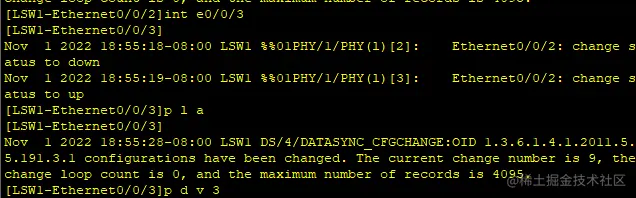

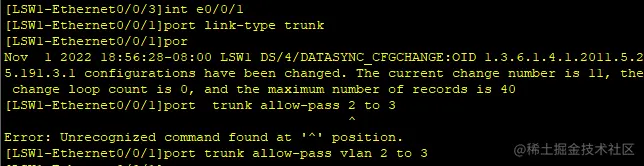

- 完成VLAN虚拟局域网的配置，DHCP配置 LSW1交换机

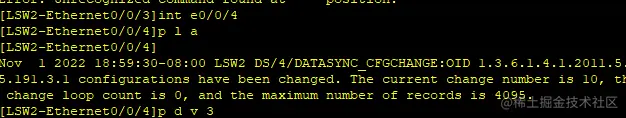

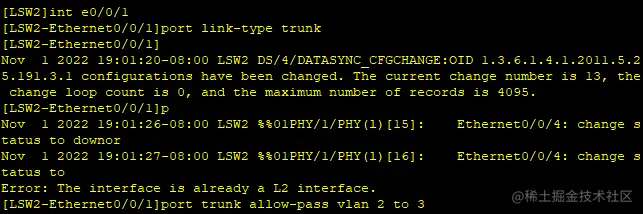

LSW2交换机
AR1子接口
AR2子接口
DHCP。。。。。。。

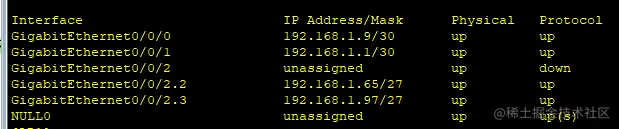

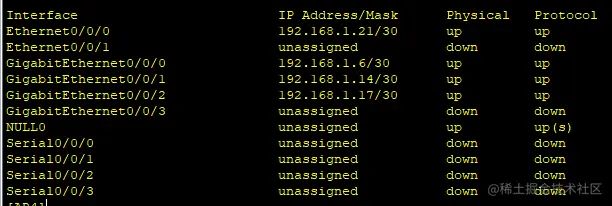

- 完成AR1到AR5路由器的接口IP地址配置 AR1
AR2

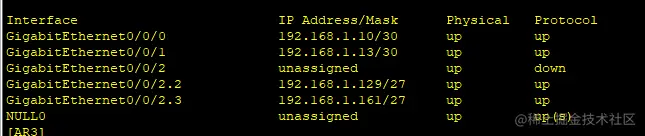

AR3
AR4

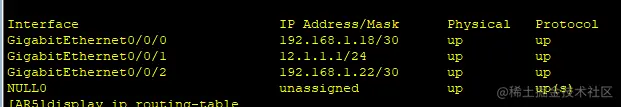

AR5

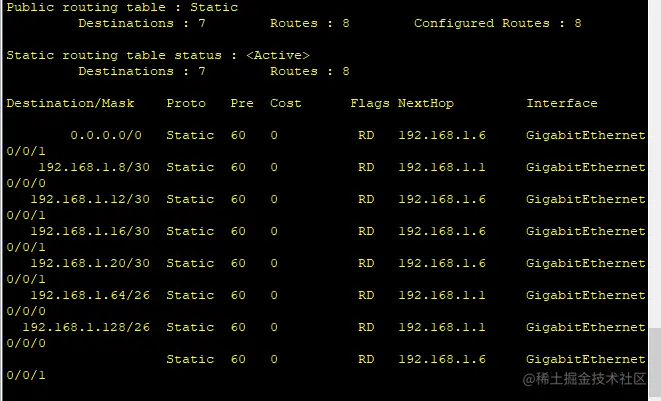

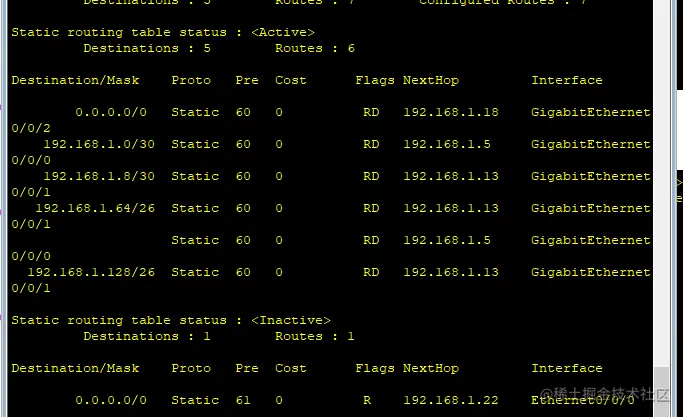

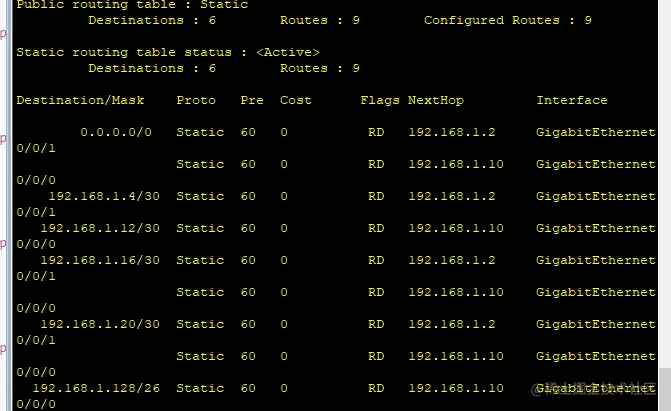

- 配置AR1到AR5的静态路由和缺省路由 AR1
AR2
AR3
AR4
AR5
- 在AR5路由器上配置空接口防环（AR5上配置了到192.168.1.0这个汇总网段的路由，AR4上配置缺省路由）
- 在AR5上配置NAT地址转换，一对多配置，PC1~pC4可以访问PC5；端口映射配置，用于外网访问内网中的HTTP服务器

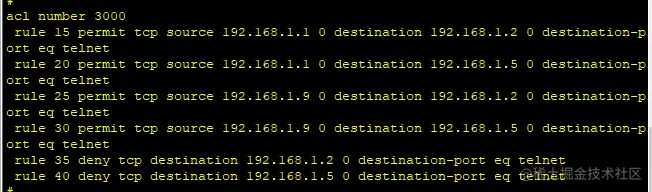

14. 在AR2上配置控制访问列表（先拒绝所有，再允许AR1上的接口可以登录）
5、测试

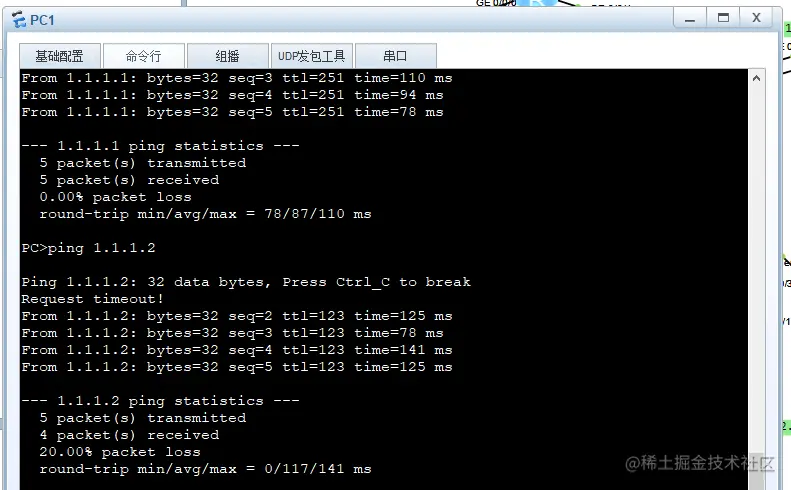

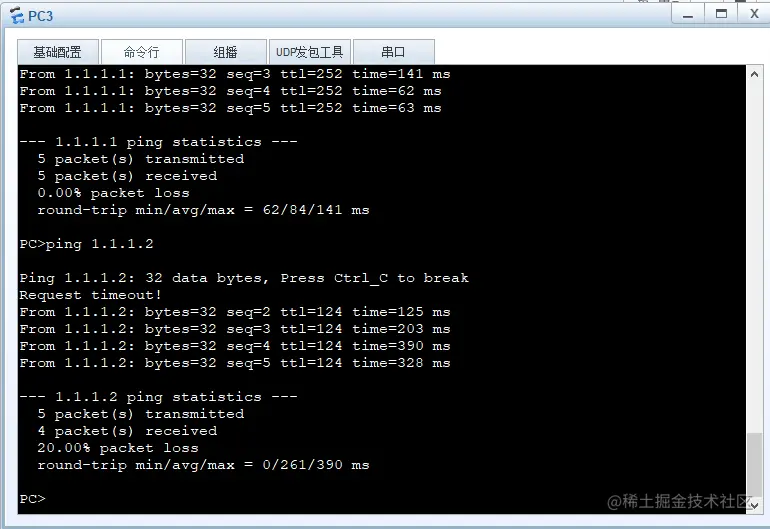

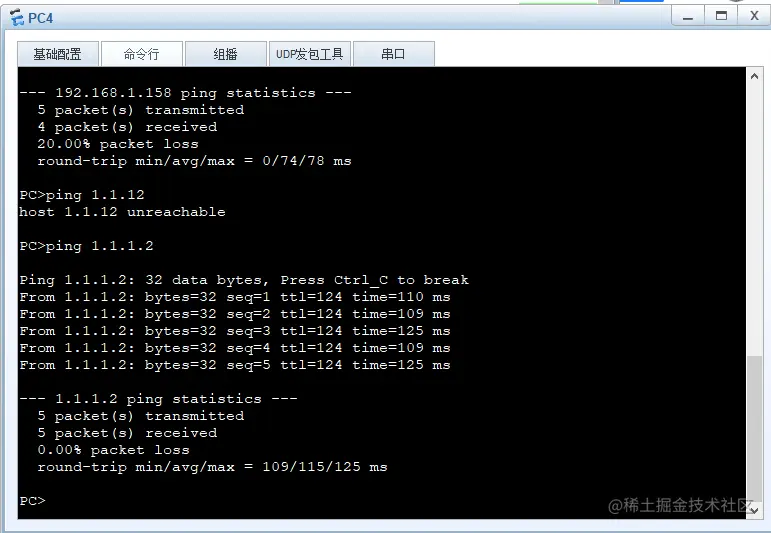

PC1—PC4均可ping通PC5

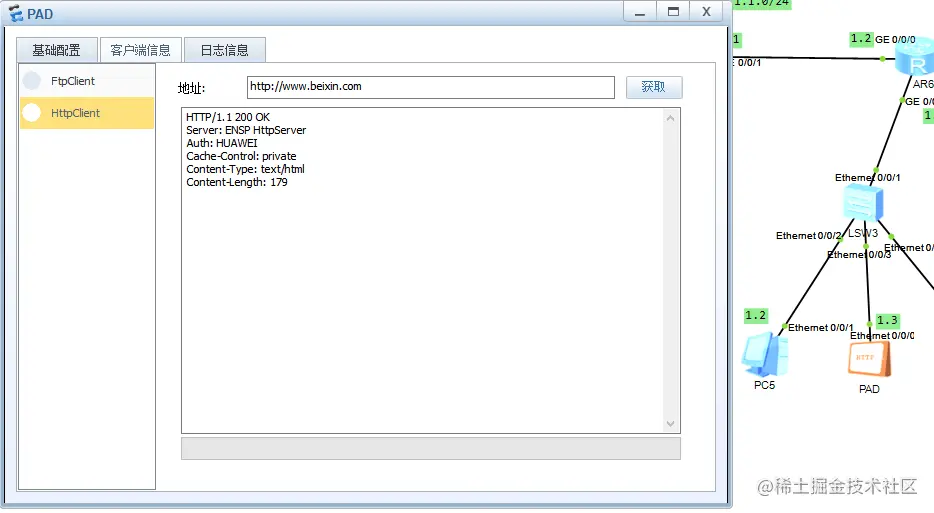

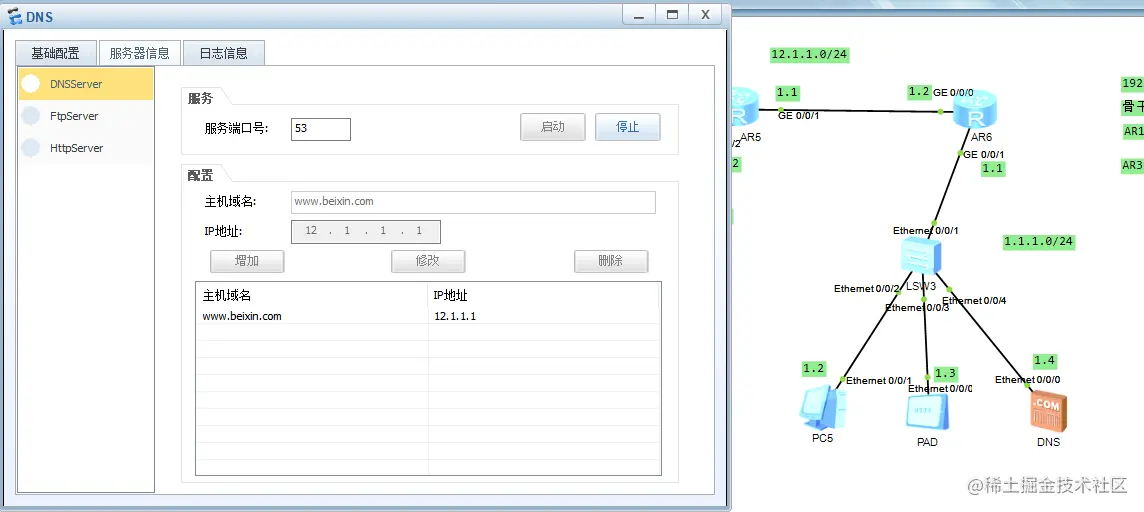

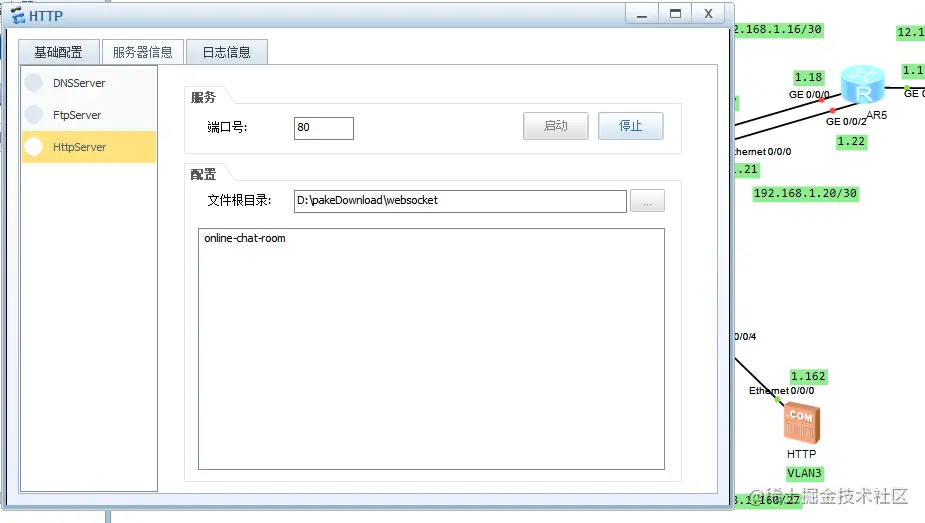

PC5可以通过域名www.beixin.com来访问http服务器

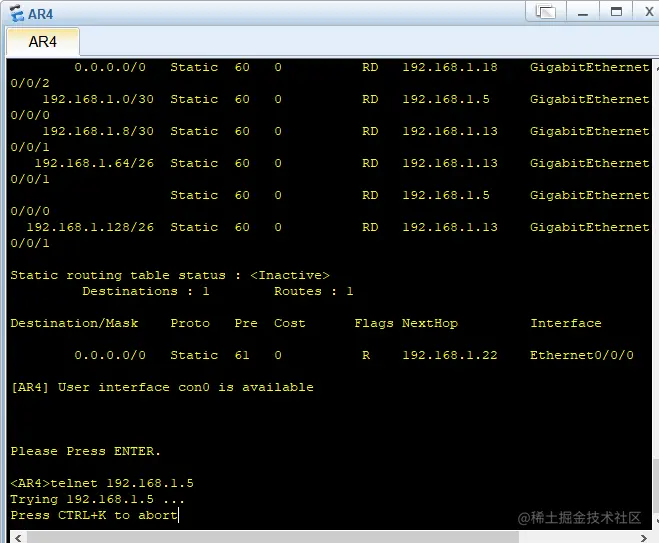

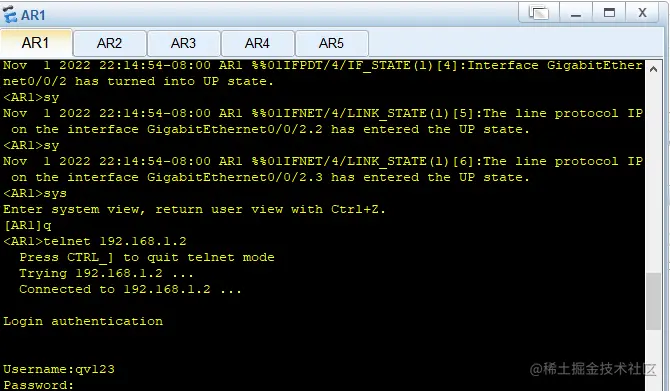

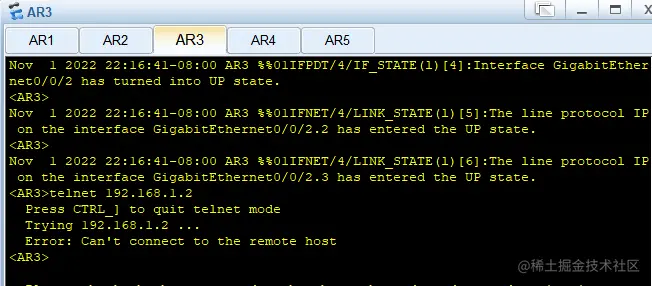

全网仅R1可以telnet登录R2
