数据可视化-SVG（一）

一、邂逅SVG

1.1 认识SVG

• SVG 全称为（Scalable Vector Graphics），即可缩放矢量图形。（矢量定义：既有大小又有方向的量。在物理学中称作矢量，如一个带箭头线段：长度表示大小，箭头表示方向；在数学中称作向量。在计算机中，矢量图可无限放大而不变形）

• SVG 是一种基于XML格式的矢量图，主要用于定义二维图形，支持交互和动画。

• SVG 规范是万维网联盟(W3C) 自 1998 年以来开发的标准。

• SVG 图像可在不损失质量的情况下按比例缩放，并支持压缩。

• 基于XML的SVG可轻松的用文本编辑器或矢量图形编辑器创建和编辑，并可以直接在浏览器显示。

1.2 SVG发展史

• SVG 2.0 版本（推荐）

  • SVG 2.0于2016 年 9 月 15 日成为W3C 候选推荐标准，最新草案于2020年5月26日发布。

  • SVG2.x Change From SVG1.x ( www.w3.org/TR/SVG/chan… )，比如：

    • Removed the baseProfile and version attributes from the ‘svg’ element.
    • Added the ability to use 'auto' for the width and height attributes on image.
    • Added ‘lang’ attribute on ‘desc’ and ‘title’ elements.
    • Removed the ‘xlink:type’, ‘xlink:role’, ‘xlink:arcrole’, ‘xlink:show’ and ‘xlink:actuate’ attributes.
    • Deprecated the ‘xlink:href’ attribute in favor of using ‘href’ without a namespace.

1.3 SVG 优缺点

• 优点

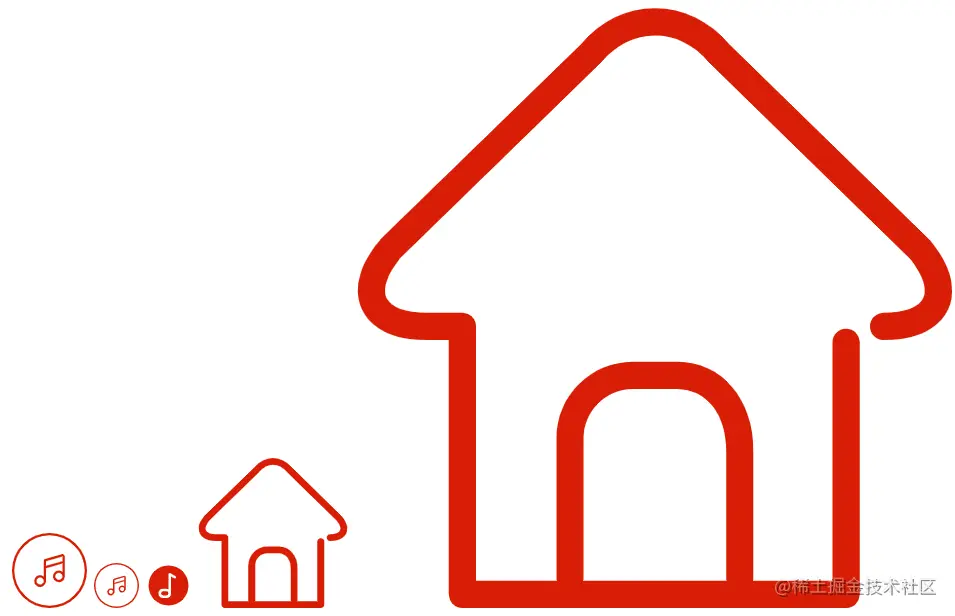

  • 扩展好：矢量图像在浏览器中放大缩小不会失真，可被许多设备和浏览器中使用。而光栅图像（PNG 、JPG）放大缩小会失真。

    • 矢量图像是基于矢量的点、线、形状和数学公式来构建的图形，该图形是没有像素的，放大缩小是不会失真的。

    • 光栅图像是由像素点构建的图像——微小的彩色方块，大量像素点可以形成高清图像，比如照片。图像像素越多，质量越高。

  • 灵活：SVG是W3C开发的标准，可结合其它的语言和技术一起使用，包括 CSS、JavaScript、 HTML 和 SMIL 。SVG图像可以直接使用JS和CSS进行操作，使用时非常方便和灵活，因为SVG也是可集成到 DOM 中的。

  • 可以动画：SVG 图像可以使用 JS 、 CSS 和 SMIL 进行动画处理。对于 Web 开发人员来说非常的友好。

  • 轻量级：与其它格式相比，SVG 图像的尺寸非常小。根据图像的不同，PNG 图像质量可能是 SVG 图像的 50 倍。

  • 可打印：SVG 图像可以以任何分辨率打印，而不会损失图像质量。

  • 利于SEO：SVG 图像被搜索引擎索引。因此，SVG 图像非常适合 SEO（搜索引擎优化）目的。

  • 可压缩：与其它图像格式一样，SVG 文件支持压缩。

  • 易于编辑：只需一个文本编辑器就可以创建 SVG 图像。设计师通常会使用 Adobe Illustrator （AI）等矢量图形工具创建和编辑。

• 缺点

  • 不适合高清图片制作

    • SVG 格式非常适合用于徽标和图标（ICON）等 2D 图形，但不适用于高清图片，不适合进行像素级操作。

    • SVG 的图像无法显示与标准图像格式一样多的细节，因为它们是使用点和路径而不是像素来渲染的。

  • SVG 图像变得复杂时，加载会比较慢

1.4 SVG的应用场景

• SVG 非常适合显示矢量徽标（Logo）、图标（ICON）和其他几何设计。

• SVG 适合应用在需适配多种尺寸的屏幕上展示，因为SVG的扩展性更好。

• 当需要创建简单的动画时，SVG 是一种理想的格式。

• SVG 可以与 JS 交互来制作线条动画、过渡和其他复杂的动画。

• SVG 可以与 CSS 动画交互，也可以使用自己内置的 SMIL 动画。

• SVG 也非常适合制作各种图表（条形图、折线图、饼图、散点图等等），以及大屏可视化页面开发。

1.5 SVG 和 Canvas的区别

• 可扩展性：

  • SVG 是基于矢量的点、线、形状和数学公式来构建的图形，该图形是没有像素的，放大缩小不会失真。

  • Canvas 是由一个个像素点构成的图形，放大会使图形变得颗粒状和像素化（模糊）。

  • SVG可以在任何分辨率下以高质量的打印。Canvas 不适合在任意分辨率下打印。

• 渲染能力：

  • 当 SVG 很复杂时，它的渲染就会变得很慢，因为在很大程度上去使用 DOM 时，渲染会变得很慢。

  • Canvas 提供了高性能的渲染和更快的图形处理能力，例如：适合制作H5小游戏。

  • 当图像中具有大量元素时，SVG 文件的大小会增长得更快（导致DOM变得复杂），而Canvas并不会增加太多。

• 灵活度：

  • SVG 可以通过JavaScript 和 CSS 进行修改，用SVG来创建动画和制作特效非常方便。

  • Canvas只能通过JavaScript进行修改，创建动画得一帧帧重绘。

• 使用场景：

  • Canvas 主要用于游戏开发、绘制图形、复杂照片的合成，以及对图片进行像素级别的操作，如：取色器、复古照片。

  • SVG 非常适合显示矢量徽标（Logo）、图标（ICON）和其他几何设计。

二、SVG初体验

2.1 XML 和 DTD 声明

• 由于 SVG 是一个 XML 文件格式。在编写XML文档时，通常是推荐编写XML声明。因为在 XML 1.0 中，XML 声明是可选的，推荐写但不是强制性。然而，在 XML 1.1 中，声明是强制性的，如果没有声明，则自动暗示该文档是 XML 1.0 文档。所以这里建议在编写SVG文件时也编写一个XML 声明。

• SVG的XML声明格式：<?xml version="1.0" encoding="UTF-8" standalone="no" ?>

  • version 指定版本（必填）

  • encoding 指定XML文档的编码（可选，默认是UTF-8）

  • standalone：指定当前 XML 文档是否依赖于外部标记声明（可选，使用该属性时，需和DTD声明一起用才有意义）。

    • no（默认值）：代表依赖外部标记声明

    • yes：代表依赖内部默认的标记声明

• SVG的文档类型声明（DTD），让解析器验证XML文件是否符合该规范，与HTML5文件的DTD声明类似。

  • XML中内部 DTD 声明（可选）

  • XML中外部 DTD 声明（可选）

    • <!DOCTYPE svg PUBLIC "-//W3C//DTD SVG 1.1//EN" "http://www.w3.org/Graphics/SVG/1.1/DTD/svg11.dtd">

2.2 如何创建SVG

• 在一个单独的svg文件中绘制，svg文件可直接在浏览器预览或嵌入到HTML中使用（推荐）

  • 第一步：新建一个 svg 文件，在文件第一行编写XML文件声明
  • 第二步：编写 一个元素，并给该元素添加如下属性：
    • version： 指定使用svg的版本，值为 1.0 和 1.1，并没有 2.0。
    • baseProfile：SVG 2 之前，version 和 baseProfile 属性用来验证和识别 SVG 版本。而SVG2后不推荐使用这两个属性了。
    • width / height ：指定svg画布（视口）的宽和高，默认值分别为300和150，默认使用px单位。
    • xmlns：给svg元素绑定一个命名空间 意味着这个 <svg> 标签和它的子元素都属于该命名空间下（比如：html中的<title>和svg的<title>可通过命名空间做区分）。
  • 第三步：在<svg>元素中添加 图形（比如：<rect>） 元素
  • 第四步：在浏览器直接预览 或 嵌入到 HTML中预览（嵌入HTML有6种方案）
    • 1.0版本

    <?xml version="1.0" encoding="UTF-8" standalone="no" ?>
    <!DOCTYPE svg PUBLIC "-//W3C//DTD SVG 1.1//EN" "http://www.w3.org/Graphics/SVG/1.1/DTD/svg11.dtd">
    <!--
     version="1.0"
     baseProfile="full" 正确渲染svg内容时所需要最小SVG语言概述(版本); full:正常的svg语言概述  basic:基本SVG语言概述  tiny: 轻量级SVG语言概述

     xmlns: 指定svg元素 和 svg内的子元素都是属于 http://www.w3.org/2000/svg 这个命名空间下
     -->
    <svg
     version="1.0"
     baseProfile="full"
     width="100"
     height="100"
     xmlns="http://www.w3.org/2000/svg"
    >
      <rect x="0" y="0" width="100" height="100"></rect>
      <title>我是svg title</title>
    </svg>


    • 2.0版本

    <?xml version="1.0" standalone="no" ?>
    <svg
     width="100"
     height="100"
     xmlns="http://www.w3.org/2000/svg"
    >
      <rect x="0" y="0" width="100" height="100"></rect>
    </svg>


• 直接在HTML文件中使用svg元素来绘制（推荐）

  <!DOCTYPE html>
  <html lang="en">
  <head>
    <meta charset="UTF-8">
    <meta http-equiv="X-UA-Compatible" content="IE=edge">
    <meta name="viewport" content="width=device-width, initial-scale=1.0">
    <title>Document</title>
  </head>
  <body>
    <!-- 创建svg 1.0 -->
    <svg
      version="1.0"
      baseProfile="full"
      width="100"
      height="100"
      xmlns="http://www.w3.org/2000/svg"
    >
      <rect x="0" y="0" width="100" height="100"></rect>
    </svg>

    <!-- 创建svg 2.0 -->
    <svg
      width="100"
      height="100"
      xmlns="http://www.w3.org/2000/svg"
    >
      <rect x="0" y="0" width="100" height="100"></rect>
    </svg>

    <!--
      创建svg 2.0  简写
      xmlns="http://www.w3.org/2000/svg" 这个命名空间浏览器的解析器会自动添加

      默认w 300px  h: 150px
     -->
    <svg>
      <rect x="0" y="0" width="100" height="100"></rect>
    </svg>
  </body>
  </html>


• 直接使用JavaScript代码来生成svg矢量图

• 使用AI（Adobe IIIustractor）矢量绘图工具来绘制矢量图，并导出为svg文件（推荐）

2.3 JS创建SVG

• 使用JS脚本来创建SVG时，创建的元素都是需要添加命名空间的

  • 比如：创建或者元素都需要添加命名空间（http://www.w3.org/2000/svg）

  • 对于元素上的属性如果不带前缀的，命名空间赋值为null

• 因为在XML1.1命名空间规范中建议，不带前缀的属性（带前缀xlink:href）命名空间的名称是没有值的，这时命名空间的值必须 使用null值。

• 创建 SVG 常用的 DOM2 API：

  • createElementNS（ns，elname）：创建SVG元素
  • setAttributeNS（ns，attrname，value）：给SVG元素添加属性
  • getAttributeNS（ns，attrname）：获取SVG元素上的属性
  • hasAttributeNS（ns, attrname）： 判断SVG元素上是否存在某个属性
  • removeAttributeNS（ns，attname）：删除SVG元素上的某个属性
  • 更多的API

  <!DOCTYPE html>
  <html lang="en">
  <head>
    <meta charset="UTF-8">
    <meta http-equiv="X-UA-Compatible" content="IE=edge">
    <meta name="viewport" content="width=device-width, initial-scale=1.0">
    <title>Document</title>
  </head>
  <body>
    <!-- 创建svg2.0 -->
    <!-- <svg
      width="100"
      height="100"
      xmlns="http://www.w3.org/2000/svg"
    >
      <rect x="0" y="0" width="100" height="100"></rect>
    </svg> -->

    <script>
      // 1.创建 svg 和 rect 元素
      const xmlns = "http://www.w3.org/2000/svg"
      const svgEl = document.createElementNS(xmlns, 'svg')
      const rectEl = document.createElementNS(xmlns, 'rect')

      // 2.给 svg 和 rect 元素对象添加属性
      svgEl.setAttributeNS(null, 'version', '1.0')
      svgEl.setAttributeNS(null, 'width', 100)
      svgEl.setAttributeNS(null, 'height', 100)

      rectEl.setAttributeNS(null, 'width', 50)
      rectEl.setAttributeNS(null, 'height', 50)

      // 3.将svg添加到body上
      svgEl.appendChild(rectEl)
      document.body.appendChild(svgEl)

    </script>
  </body>
  </html>


2.4 使用SVG的方式

• img

  <!-- 在img中直接使用svg -->
  <img src="./rect.svg" alt="">


• background-image

  <!DOCTYPE html>
  <html lang="en">
  <head>
    <meta charset="UTF-8">
    <meta http-equiv="X-UA-Compatible" content="IE=edge">
    <meta name="viewport" content="width=device-width, initial-scale=1.0">
    <title>Document</title>
    <style>
      .box{
        width: 200px;
        height: 200px;
        background-image: url(./rect.svg);
        background-repeat: no-repeat;
      }
    </style>
  </head>
  <body>

    <div class="box"></div>
  </body>
  </html>


• 源代码用在html

  • 作为HTML 的DOM元素，支持交互，只兼容ie9以上

  <!DOCTYPE html>
  <html lang="en">
  <head>
    <meta charset="UTF-8">
    <meta http-equiv="X-UA-Compatible" content="IE=edge">
    <meta name="viewport" content="width=device-width, initial-scale=1.0">
    <title>Document</title>
  </head>
  <body>

    <svg
      width="100"
      height="100"
      xmlns="http://www.w3.org/2000/svg"
    >
      <rect x="0" y="0" width="100" height="100"></rect>
    </svg>

  </body>
  </html>


• object元素

  • 支持交互式 svg，能拿到object的引用，为 SVG 设置动画、更改其样式表等

• iframe元素

  • 支持交互式 svg，能拿到iframe的引用，为 SVG 设置动画、更改其样式表等

• embed元素

  • 支持交互式 svg，能拿到embed的引用，为 SVG 设置动画、更改其样式表等，对旧版浏览器有更好的支持

三、SVG的坐标系统和单位

3.1 坐标系统

• SVG 使用的坐标系统（网格系统）和 Canvas的差不多。坐标系是以左上角为 (0,0) 坐标原点，坐标以像素为单位，x 轴正方向是向右，y 轴正方向是向下。

• SVG Grid（坐标系）

  • <svg>元素默认宽为 300px, 高为 150px。

  • 通常来说网格中的一个单元相当于 svg 元素中的一像素。

  • 基本上在 SVG 文档中的 1 个像素对应输出设备（比如显示屏）上的 1 个像素（除非缩放）。

  • <svg>元素和其它元素一样也是有一个坐标空间的，其原点位于元素的左上角，被称为初始视口坐标系

  • <svg>的 transform 属性可以用来移动、旋转、缩放SVG中的某个元素，如<svg>中某个元素用了变形，该元素内部会建立一个新的坐标系统，该元素默认后续所有变化都是基于新创建的坐标系统。

3.2 坐标单位

• SVG坐标系统，在没有明确指定单位时，默认以像素为单位。

  • 比如：<rect x="0" y="0" width="100" height="100" />
  • 定义一个矩形，即从左上角开始，向右延展 100px，向下延展 100px，形成一个 100*100 大的矩形。

• 当然也可以手动指明坐标系的单位



四、viewport 和 viewBox

4.1 视口坐标系和用户坐标系

• 视口（viewport）

  • 视口是 SVG 可见的区域（也可以说是SVG画布大小）。可以将视口视为可看到特定场景的窗口。

  • 可以使用<svg>元素的width和height属性指定视口的大小。

  • 一旦设置了最外层 SVG 元素的宽度和高度，浏览器就会建立初始视口坐标系和初始用户坐标系。

• 视口坐标系

  • 视口坐标系是在视口上建立的坐标系，原点在视口左上角的点(0, 0)，x轴正向向右，y轴正向下。

  • 初始视口坐标系中的一个单位等于视口中的一个像素，该坐标系类似于 HTML 元素的坐标系。

• 用户坐标系（ 也称为当前坐标系或正在使用的用户空间，后面绘图都是参照该坐标系 ）

  • 用户坐标系是建立在 SVG 视口上的坐标系。该坐标系最初与视口坐标系相同——它的原点位于视口的左上角。

  • 使用viewBox属性，可以修改初始用户坐标系，使其不再与视口坐标系相同。

• 为什么要有两个坐标系？

  • 因为SVG是矢量图，支持任意缩放。在用户坐标系统绘制的图形，最终会参照视口坐标系来进行等比例缩放。

4.2 视图框-viewBox

• 视图框（viewBox）

  • viewport是 SVG 画布的大小，而 viewBox 是用来定义用户坐标系中的位置和尺寸 （该区域通常会被缩放填充视口）。

  • viewBox 也可理解为是用来指定用户坐标系大小。因为SVG的图形都是绘制到该区域中。用户坐标系可以比视口坐标系更小或更大，也可以在视口内完全或部分可见。

  • 一旦创建了视口坐标系（<svg>使用width和height），浏览器就会创建一个与其相同的默认用户坐标系。

  • 可以使用 viewBox 属性指定用户坐标系的大小。

    • 如果用户坐标系与视口坐标系具有相同的高宽比，它将viewBox区域拉伸以填充视口区域。

    • 如果用户坐标系和视口坐标系没有相同的宽高比，可用 preserveAspectRatio 属性来指定整个用户坐标系统是否在视口内可见。

• viewBox语法

  • viewBox = ，比如：viewBox =' 0 0 100 100'

    • <min-x>和<min-y> 确定视图框的左上角坐标（不是修改用户坐标系的原点，绘图还是从原来的 0, 0 开始）

    • <width> <height>确定该视图框的宽度和高度。

      • 宽度和高度不必与父元素上设置的宽度和高度相同。

      • 宽度和高度负值无效，为 0 是禁用元素的显示。

4.3 视图框-viewBox-相同的宽高比

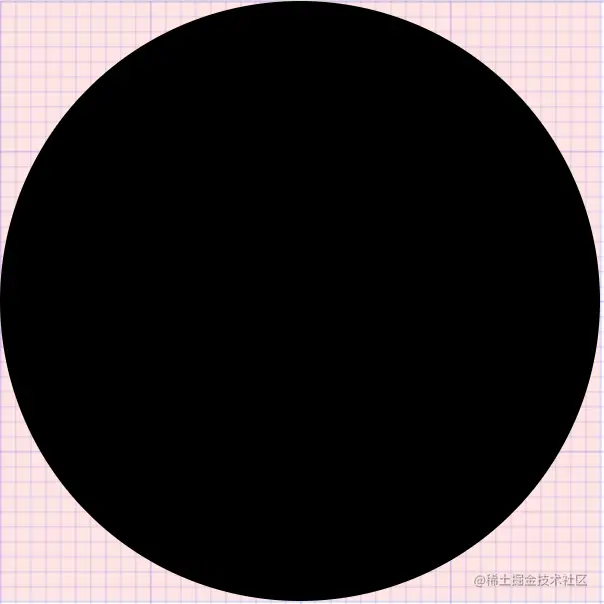

• 看一个 viewport 和 viewBox 有相同的宽高比的例子：

  • 在viewBox属性上设置视图框为视口大小的一半
  • 暂时不改变这个视图框左上角，将<min-x>将<min-y>设置为零
  • 视图框的宽度和高度将是视口宽度和高度的一半

• viewbox="0 0 100 100" 具体做什么的呢？

  • 指定画布可显示的区域，用户坐标系从 (0, 0) 的左上点到 (100, 100) 的点，默认单位是px。

  • 然后将 SVG 图形绘制到该 viewBox 区域。

  • viewBox区域等比例被放大（放大不会失真）以填充整个视口。

  • 用户坐标系映射到视口坐标系，因此——在这种情况下——1个用户单位等于4个视口单位。

  • 在 SVG 画布上绘制的任何内容都将相对于该用户坐标系进行绘制 。

  <!DOCTYPE html>
  <html lang="en">
  <head>
    <meta charset="UTF-8">
    <meta http-equiv="X-UA-Compatible" content="IE=edge">
    <meta name="viewport" content="width=device-width, initial-scale=1.0">
    <title>Document</title>
    <style>
      body, ul {
        margin: 0;
        padding: 0;
      }

      body {
        background-image: url(../images/grid.png);
      }
      svg {
        background-color: rgba(255, 0, 0, 0.1);
      }
    </style>

  </head>
  <body>


    <svg width="400" height="400" viewBox="0 0 100 100" >
      <circle cx="50" cy="50" r="50"></circle>
    </svg>

  </body>
  </html>




  <!DOCTYPE html>
  <html lang="en">
  <head>
    <meta charset="UTF-8">
    <meta http-equiv="X-UA-Compatible" content="IE=edge">
    <meta name="viewport" content="width=device-width, initial-scale=1.0">
    <title>Document</title>
    <style>
      body, ul{
        margin: 0;
        padding: 0;
      }

      body{
        background-image: url(../images/grid.png);
      }
      svg{
        background-color: rgba(255, 0, 0, 0.1);
      }
    </style>

  </head>
  <body>

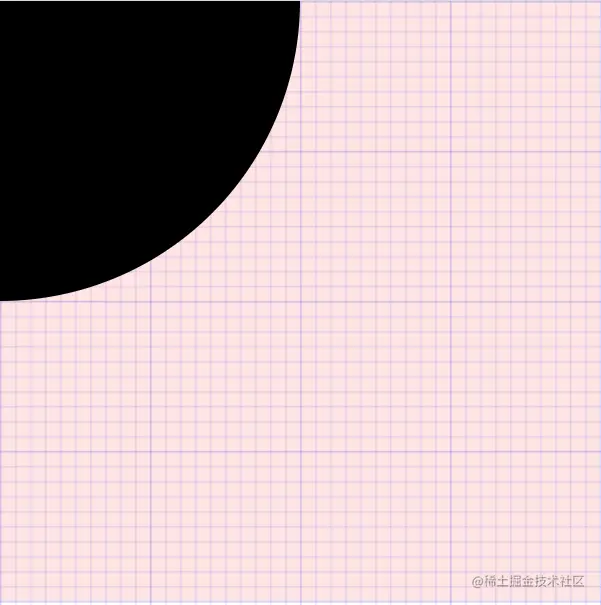

    <svg width="400" height="400" viewBox="50 50 100 100" >
      <circle cx="50" cy="50" r="50"></circle>
    </svg>

  </body>
  </html>




4.4 视图框-viewBox-不同的宽高比

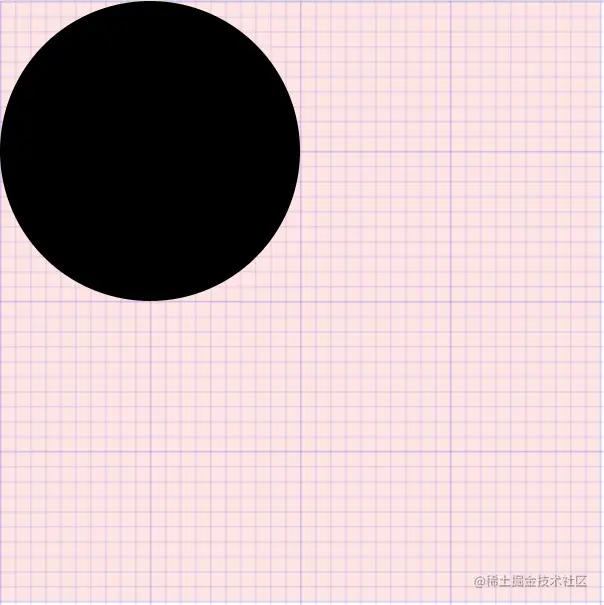

• 在400*400的视口中，viewbox="0 0 200 100" 具体做什么的呢？

  • 保留视图框viewBox的宽高比，但视图框viewBox不会拉伸以覆盖整个视口区域。

  • 视图框viewBox在视口内垂直和水平居中。

• 如何改变视口内的视框位置？

  • 给<svg>添加preserveAspectRatio属性，该属性允许强制统一缩放视图框viewBox

    • preserveAspectRatio= "none", 强制拉伸图形以填充整个视口
    • preserveAspectRatio= “xMinYMin”, 图形在视口的最小x和y轴上显示

  <!DOCTYPE html>
  <html lang="en">
  <head>
    <meta charset="UTF-8">
    <meta http-equiv="X-UA-Compatible" content="IE=edge">
    <meta name="viewport" content="width=device-width, initial-scale=1.0">
    <title>Document</title>
    <style>
      body, ul{
        margin: 0;
        padding: 0;
      }

      body{
        background-image: url(../images/grid.png);
      }
      svg{
        background-color: rgba(255, 0, 0, 0.1);
      }
    </style>

  </head>
  <body>


    <svg width="400" height="400"
      viewBox="0 0 200 100"
      preserveAspectRatio="xMinYMin"
    >
      <circle cx="50" cy="50" r="50"></circle>
    </svg>

  </body>
  </html>




五、基本图形的绘制

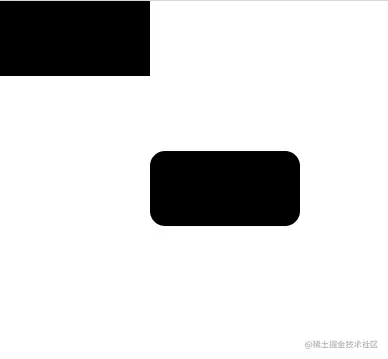

5.1 矩形

• <rect>元素在屏幕上绘制一个矩形（rect）

• <rect>元素6 个基本属性

  • x ：矩形左上角的 x 轴位置
  • y ：矩形左上角的 y轴位置
  • width ：矩形的宽度
  • height ：矩形的高度
  • rx ：圆角的 x 轴方位的半径
  • ry ：圆角的 y 轴方位的半径

  <svg width="300" height="300" xmlns="http://www.w3.org/2000/svg" >

    <rect x="0" y="0" width="100" height="50"></rect>
    <rect x="100" y="100" width="100" height="50" rx="20" ry="20"></rect>
  </svg>

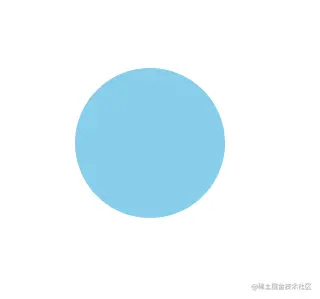

5.2 圆形

• <circle>元素会在屏幕上绘制一个圆形

• <circle>元素有 3 个基本属性

  • r ：圆的半径
  • cx ：圆心的 x轴位置
  • cy ：圆心的 y轴位置

  <svg
    width="300"
    height="300"
    xmlns="http://www.w3.org/2000/svg"
  >
    <circle cx="100" cy="100" r="50" fill="skyblue"></circle>
  </svg>

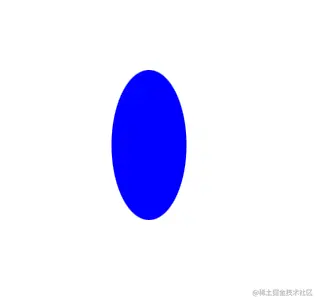

5.3 椭圆

• <ellipse>元素是绘制椭圆

• <ellipse>元素 4 个基本属性

  • rx :椭圆的 x轴半径，数学上的长轴半径
  • ry :椭圆的 y轴半径，数学上的短轴半径
  • cx :椭圆中心的 x轴位置
  • cy :椭圆中心的 y轴位置

  <svg
    width="300"
    height="300"
    xmlns="http://www.w3.org/2000/svg"
  >
    <ellipse rx="25" ry="50" cx="100" cy="100" fill="blue"></ellipse>
  </svg>




5.4 直线

• <line>元素是绘制直线

  • 它取两个点的位置作为属性，指定这条线的起点和终点位置
  • 需描边才能显示，不支持填充和Canvas线条一样

• <line>元素4 个基本属性

  • x1 :起点的 x 轴位置
  • y1 :起点的 y轴位置
  • x2 :终点的 x轴位置
  • y2 :终点的 y轴位置

  <svg
    width="300"
    height="300"
    xmlns="http://www.w3.org/2000/svg"
  >
    <line x1="50" y1="50" x2="150" y2="50" stroke="blue" stroke-width="5"></line>
  </svg>




5.5 折线

• <polyline>元素是一组连接在一起的直线。

  • 因为它可以有很多的点，折线的所有点位置都放在一个 points 属性里。
  • 默认会填充黑色

• <polyline>元素1 个基本属性

  • points : 点集数列。每个数字用空白、逗号、终止命令符或者换行符分隔开
  • 每个点必须包含 2 个数字，一个是 x 坐标，一个是 y 坐标。
  • 所以点列表 (0,0), (1,1) 和 (2,2) 可以写成这样：“0 0, 1 1, 2 2”
    • 支持格式： “0 0, 1 1, 2 2”或 “0 ，0 , 1， 1, 2， 2”或 “0 0 1 1 2 2”

  <svg
    width="300"
    height="300"
    xmlns="http://www.w3.org/2000/svg"
  >
    <polyline points="20 0, 50 50, 20 100, 80 100" fill = "transparent" stroke="red"></polyline>

    <polyline points="80 50 100 90 120 50" fill = "transparent" stroke="blue"></polyline>
  </svg>




5.6 多边形

• <polygon>元素是绘制多边形

  • 和折线很像，它们都是由连接一组点集的直线构成。不同的是，< polygon> 的路径在最后一个点处自动回到第一个点。需要注意的是，矩形也是一种多边形，也可以用多边形创建一个矩形
  • 默认会填充黑色

• 元素1 个基本属性

  • points :点集数列。每个数字用空白符、逗号、终止命令或者换行符分隔开
  • 每个点必须包含 2 个数字，一个是 x 坐标，一个是 y 坐标
  • 点列表 (0,0), (1,1) 和 (2,2) 推荐写成这样：“0 0, 1 1, 2 2”
  • 路径绘制完后闭合图形，所以最终的直线将从位置 (2,2) 连接到位置 (0,0)

  <svg
    width="300"
    height="300"
    xmlns="http://www.w3.org/2000/svg"
  >
    <!-- 三角形 -->
    <polygon points="20 0, 50 50, 20 100" fill = "green" stroke="blue"></polygon>

    <!-- 矩形 -->
    <polygon points="80 20, 160 20, 160 60, 80 60" fill = "transparent" stroke="red"></polygon>
  </svg>




5.7 路径(path) + 命令

• <path>元素可能是 SVG 中最常见的形状。可以用 <path>元素绘制矩形（直角矩形或圆角矩形）、圆形、椭圆、折线形、多边形，以及一些其他的形状，例如贝塞尔曲线、2 次曲线等曲线。

  • 默认会填充黑色，默认路径不会闭合

• <path>元素 1 个基本属性

  • d :一个点集数列，以及其它关于如何绘制路径的信息，必须M命令开头
  • 所以点列表 (0,0), (1,1) 和 (2,2) 推荐写成这样：“M 0 0, 1 1, 2 2”
  • 支持格式： “M 0 0, 1 1, 2 2”或 “M0 0, 1 1, 2 2” 或 “M 0 ，0 , 1， 1, 2， 2”或 “M 0 0 1 1 2 2”

• 命令

  • <path> 元素的形状是通过属性d定义的，属性d的值是一个 “命令 + 参数 ”的序列。

  • 每一个命令都用一个关键字母来表示，比如，字母“M”表示的是“Move to”命令，当解析器读到这个命令时，它就知道是打算移动到某个点。跟在命令字母后面的，是需要移动到的那个点的 x 和 y 轴坐标。比如移动到 (10,10) 这个点的命令，应该写成“M 10 10”命令。这一段字符结束后，解析器就会去读下一段命令。

  • 每一个命令都有两种表示方式，

    • 大写字母，表示采用绝对定位
    • 小写字母，表示采用相对定位（例如：从上一个点开始，向上移动 10px，向左移动 7px）。

  • 属性 d采用的是用户坐标系统，不需标明单位。

  <svg
    width="300"
    height="300"
    xmlns="http://www.w3.org/2000/svg"
  >
    <!-- 绘制三角形，不闭合 -->
    <path d="M 20 0, 50 50, 20 100" fill = "transparent" stroke="blue"></path>

    <!-- 绘制三角形，闭合 -->
    <path d="M 80 0, 110 50, 80 100 Z" fill = "transparent" stroke="blue"></path>
  </svg>




• d属性值支持的命令

  • 直线命令

    • M / m：Move To
    • L / l ：Line To
    • Z / z：Close Path
    • H / h：horizontal
    • V / v：vertical

  • 曲线命令

    • C ：三次贝塞尔曲线
    • S：简写三次贝塞尔曲线
    • Q：二次贝塞尔曲线
    • T：简写二次贝塞尔曲线

  <svg
    width="300"
    height="300"
    xmlns="http://www.w3.org/2000/svg"
  >
    <!-- l: 相对定位 -->
    <path d="M 20 0,L 80 50,l 20 50 Z" fill="transparent" stroke="red"></path>
  </svg>




5.8 image

• <image>元素的 href 属性引入图片URL

• 注意事项

  • image 元素没设置 x , y 值，它们自动被设置为 0。

  • image 元素没设置 height 、width 时，默认为图片大小。

  • width 、height 等于 0，将不会呈现这个图像。

  • 需在 href 属性上引用外部的图像，不是src属性。

  • href属性兼容性

  <!-- 2.0版本 -->
  <svg
    width="300"
    height="300"
    xmlns="http://www.w3.org/2000/svg"
  >
    <image
      x="0"
      y="0"
      width="100"
      height="100"
      href="../images/avatar.jpeg"
    >
    </image>
  </svg>


  <!-- 1.0版本 -->
  <svg
    version="1.0"
    baseProfile="full"
    width="300" height="300"
    xmlns="http://www.w3.org/2000/svg"
    xmlns:xlink="http://www.w3.org/1999/xlink"
  >
    <image
     x="0"
     y="0"
     xlink:href="../images/avatar.jpeg"
     width="100"
     height="100"
    >
    </image>
  </svg>


  <!-- 2.0 + 1.0版本 -->
  <svg
    version="1.0"
    baseProfile="full"
    width="300" height="300"
    xmlns="http://www.w3.org/2000/svg"
    xmlns:xlink="http://www.w3.org/1999/xlink"
  >
    <image
     x="0"
     y="0"
     xlink:href="../images/avatar.jpeg"
     href="../images/avatar.jpeg"
     width="100"
     height="100"
    >
    </image>
  </svg>

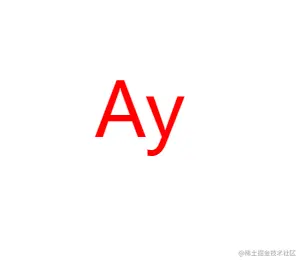

5.9 text

• <text>元素是用来在SVG画布中绘制文字

• <text>元素的基本属性

  • x 和 y 属性决定了文本在用户坐标系中显示的位置
  • text-anchor 文本流方向属性，可以有 start、middle、end 或 inherit 值，默认值 start
  • dominant-baseline 基线对齐属性 : 有 auto 、middle 或 hanging 值, 默认值：auto

• 元素的字体属性

  • 文本的一个至关重要的部分是它显示的字体。SVG 提供了一些属性，类似于CSS 。下列的属性可以被设置为一个 SVG 属性或一个 CSS 属性：

    • font-family、font-style、font-weight、font-variant、font-stretch、font-size、font-size-adjust、kerning、letter-spacing、word-spacing和text-decoration。

  <svg
    width="300"
    height="300"
    xmlns="http://www.w3.org/2000/svg"
  >

    <!-- 1.在svg中绘制一个文字 -->
    <!-- <text x="100" y="100" font-size="50" fill="red">Ay</text> -->

    <!-- 2.文本的对齐方式 -->
    <!-- <text x="100" y="100" text-anchor="middle"  font-size="50" fill="red">Ay</text> -->

    <!-- 3.基线对齐方式 :
      有 auto 、middle 或 hanging 值, 默认值：auto
    -->
    <text
      x="100"
      y="100"
      dominant-baseline="middle" font-size="50"
      fill="red"
    >Ay</text>

  </svg>




5.10 tspan

• <tspan> 元素用来标记大块文本的子部分，它必须是一个text元素或别的tspan元素的子元素。

  • x 和 y 属性决定了文本在视口坐标系中显示的位置
  • alignment-baseline 基线对齐属性：auto 、baseline、middle、hanging、top、bottom ... ,默认是 auto

  <svg
    width="300"
    height="300"
    xmlns="http://www.w3.org/2000/svg"
  >

    <!-- 1.在svg中绘制一个文字 -->
    <text x="40" y="100" font-size="20">
      iPhone14
      <tspan fill="red">¥100</tspan>
    </text>

  </svg>




六、图形的组合和复用

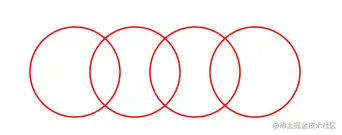

6.1 组合

• 元素的组合

  • <g>元素是用来组合元素的容器
  • 添加到g元素上的变换会应用到其所有的子元素上
  • 添加到g元素的属性大部分会被其所有的子元素继承
  • g元素也可以用来定义复杂的对象，之后可以通过<use>元素来引用它们

• 元素的属性（该元素只包含全局属性）

  • 核心属性：id

  • 样式属性：class 、style

  • Presentation Attributes（也可说是 CSS 属性，这些属性可写在CSS中，也可作为元素的属性用）：

    • cursor, display, fill, fill-opacity, opacity,…
    • stroke, stroke-dasharray, stroke-dashoffset, stroke-linecap, stroke-linejoin
    • 更多表示属性

  • 事件属性：onchange, onclick, ondblclick, ondrag…

  • 动画属性：transform

  • 更多

  <svg
    width="300"
    height="300"
    xmlns="http://www.w3.org/2000/svg"
  >
    <!-- <circle cx="50" cy="50" r="30" fill="transparent" stroke="red"></circle>
    <circle cx="90" cy="50" r="30" fill="transparent" stroke="red"></circle>
    <circle cx="130" cy="50" r="30" fill="transparent" stroke="red"></circle>
    <circle cx="170" cy="50" r="30" fill="transparent" stroke="red"></circle> -->
    <g fill="transparent" stroke="red">
      <circle cx="50" cy="50" r="30"></circle>
      <circle cx="90" cy="50" r="30"></circle>
      <circle cx="130" cy="50" r="30"></circle>
      <circle cx="170" cy="50" r="30"></circle>
    </g>
  </svg>

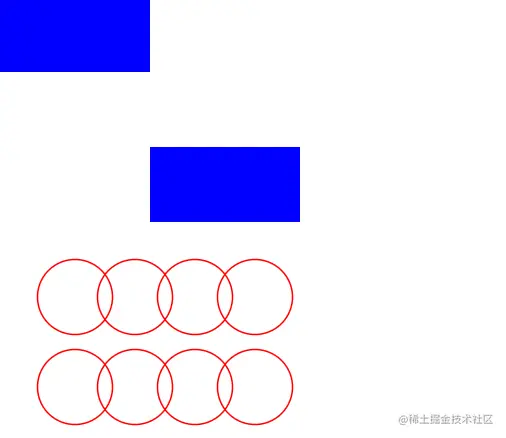

6.2 复用

• SVG 是允许定义一些可复用元素

  • 即把可复用的元素定义在<defs>元素里面，然后通过<use>元素来引用和显示

  • 这样可以增加 SVG 内容的易读性、复用性和利于无障碍开发

• <defs>元素，定义可复用元素

  • 例如：定义基本图形、组合图形、渐变、滤镜、样式等等

  • 在<defs>元素中定义的图形元素是不会直接显示的

  • 可在视口任意地方用来呈现在defs中定义的元素

  • <defs>元素没有专有属性，使用时通常也不需添加任何属性

  • <defs>定义的元素的坐标系参照 用户坐标系

• <use>元素，引入复用元素

  • <use>元素从 SVG 文档中获取节点，并将获取到的节点复制到指定的地方

  • <use>等同于深度克隆DOM节点，克隆到use元素所在的位置。

  • 克隆的节点是不可见的，当给<use>元素应用CSS样式时须小心。因为克隆的 DOM 不能保证都会继承<use>元素上的CSS属性，但是CSS可继承的属性是会继承的。

• <use>元素的属性

  • href： 需要复制元素/片段的 URL 或 ID（支持跨SVG引用）。默认值：无

  • xlink:href：（SVG2.0已弃用） 需要复制的元素/片段的 URL 或 ID 。默认值：无

  • x / y ：元素的 x / y 坐标（相对复制元素的位置）。 默认值：0

  • width / height ：元素的宽和高（在引入svg或symbol元素才起作用）。 默认值：0

  <svg
    width="300"
    height="300"
    xmlns="http://www.w3.org/2000/svg"
  >
    <defs>
      <!-- 定义样式 -->
      <style>
        rect {
          fill: blue
        }
      </style>

      <!-- 定义矩形 -->
      <rect id="rectangle" x="0" y="0" width="100" height="50" fill="red"></rect>

      <!-- 定义组合图形 -->
      <g id="logo" fill="transparent" stroke="red">
        <circle cx="50" cy="200" r="25"></circle>
        <circle cx="90" cy="200" r="25"></circle>
        <circle cx="130" cy="200" r="25"></circle>
        <circle cx="170" cy="200" r="25"></circle>
      </g>
      <!-- 渐变 -->
      <!-- 滤镜 -->
    </defs>

    <!-- 引入复用元素 -->
    <use href="#rectangle"></use>
    <!-- 相对于复用元素的位置 -->
    <use href="#rectangle" x="100" y="100"></use>
    <use href="#logo"></use>
    <use href="#logo" x="0" y="60"></use>
  </svg>




• <symbol>元素和<defs>元素类似，也是用于定义可复用元素，然后通过<use>元素来引用显示。

  • 在<symbol>元素中定义的图形元素默认也是不会显示在界面上。

  • <symbol>元素常见的应用场景是用来定义各种小图标，比如：icon、logo、徽章等

• <symbol>元素的属性

  • viewBox：定义当前 <symbol> 的视图框。

  • x / y ：symbol元素的 x / y坐标。 ；默认值：0

  • width / height：symbol元素的宽度。 默认值：0

• <symbol>和<defs>的区别

  • <defs>元素没有专有属性，而<symbol>元素提供了更多的属性

    • 比如： viewBox、 preserveAspectRatio 、x、y、width、height等。

  • <symbol>元素有自己用户坐标系，可以用于制作SVG精灵图。

    • SVG ICON文件-合并成SVG精灵图

  • <symbol>元素定义的图形增加了结构和语义性，提高文档的可访问性。

  <!DOCTYPE html>
  <html lang="en">
  <head>
    <meta charset="UTF-8">
    <meta http-equiv="X-UA-Compatible" content="IE=edge">
    <meta name="viewport" content="width=device-width, initial-scale=1.0">
    <title>Document</title>
    <style>
      body {
        margin: 0;
        padding: 0;
      }

      body {
        background-image: url(../images/grid.png);
      }
      svg {
        background-color: rgba(255, 0, 0, 0.1);
      }
    </style>
  </head>
  <body>
    <svg
      width="300"
      height="300"
      xmlns="http://www.w3.org/2000/svg"
    >
      <!-- 制作icon -->
      <symbol id="prev" viewBox="0 0 100 100">
        <path d="M 80 0, L 20 50, L 80 100 Z"></path>
      </symbol>

      <symbol id="next" viewBox="0 0 100 100">
        <polygon points="20 0, 80 50, 20 100"></polygon>
      </symbol>

      <!-- 复用 -->
      <use href="#prev" width="100" height="100"></use>
      <!-- <use href="#next" width="100" height="100"></use> -->
    </svg>

    <!-- 外部复用 -->
    <svg width="300" height="300" xmlns="http://www.w3.org/2000/svg" >
      <!-- 直接在use上指定icon的 width和 height -->
      <use href="#prev" width="50" height="50"></use>
    </svg>

    <!-- 缩小 -->
    <svg width="30" height="30" xmlns="http://www.w3.org/2000/svg" >
      <!-- 直接在use上指定icon的 width和 height -->
      <use href="#prev"></use>
    </svg>

    <!-- 放大 -->
    <svg width="200" height="200" xmlns="http://www.w3.org/2000/svg" >
      <!-- 直接在use上指定icon的 width和 height -->
      <use href="#prev"></use>
    </svg>
  </body>
  </html>




• 制作svg精灵图

<!DOCTYPE html>
<html lang="en">
<head>
  <meta charset="UTF-8">
  <meta http-equiv="X-UA-Compatible" content="IE=edge">
  <meta name="viewport" content="width=device-width, initial-scale=1.0">
  <title>Document</title>
</head>
<body>

  <!-- 这就是一张SVG精灵图: App.vue 的template中 -->
  <svg version="1.1"  xmlns="http://www.w3.org/2000/svg" style="display:none;">
    <symbol id="music" viewBox="0 0 1024 1024">
        <path fill="#d81e06" d="M512 1024a512 512 0 1 1 512-512 512 512 0 0 1-512 512zm0-992a480 480 0 1 0 480 480A480 480 0 0 0 512 32zm128 640a80 80 0 1 1 48-143.634V416l-224 64v192h-1.61A80.549 80.549 0 1 1 432 592.366V384a32 32 0 0 1 32-32l224-64a32 32 0 0 1 32 32v288h-1.61A80.018 80.018 0 0 1 640 672zm-256-64a48 48 0 1 0 48 48 48 48 0 0 0-48-48zm304-288l-224 64v64l224-64v-64zm-48 224a48 48 0 1 0 48 48 48 48 0 0 0-48-48z"/>
    </symbol>
    <symbol id="music_1" viewBox="0 0 1024 1024">
        <path fill="#d81e06" d="M512 56.89c251.351 0 455.11 203.759 455.11 455.11S763.352 967.11 512 967.11 56.89 763.352 56.89 512 260.648 56.89 512 56.89zm30.037 170.665h-3.185c-13.767 0-24.576 10.468-26.226 23.666-.057.683-.285 1.195-.341 1.878-.058.455-.285.853-.285 1.308v341.618c-14.962-7.964-31.687-12.914-49.778-12.914h-71.111c-58.88 0-106.666 47.787-106.666 106.667S332.23 796.445 391.11 796.445h71.111c58.88 0 106.667-47.787 106.667-106.667 0-2.447-.569-4.722-.74-7.111h.74V305.265l76.345 44.089a28.327 28.327 0 0 0 14.165 3.811c9.842 0 19.4-5.12 24.633-14.222 7.907-13.597 3.243-31.005-10.354-38.912l-116.451-67.186c-4.38-3.072-9.387-5.29-15.19-5.29zM462.223 640c27.42 0 49.777 22.357 49.777 49.778s-22.357 49.777-49.778 49.777h-71.111c-27.42 0-49.777-22.357-49.777-49.776 0-27.422 22.357-49.779 49.777-49.779h71.111z"/>
    </symbol>
    <symbol id="shouye" viewBox="0 0 1024 1024">
        <path fill="#d81e06" d="M981.638 396.91c-.5-.64-1.057-1.196-1.613-1.78L638.747 62.002C605.173 22.225 560.25.362 512.1.362h-.14c-48.26.027-93.267 22.002-126.842 61.946L43.73 394.824a33.308 33.308 0 0 0-1.67 1.78C-5.504 453.822 2.674 495.046 11.77 514.545c9.123 19.5 35.549 52.211 109.93 52.211h38.47v433.962c0 12.85 10.375 23.254 23.198 23.254h654.684c12.823 0 23.198-10.403 23.198-23.254v-430.15c0-12.824-10.375-23.227-23.198-23.227-12.824 0-23.2 10.403-23.2 23.226v406.924H679.249c.139-1.112.64-2.086.64-3.226V756.88c0-90.069-53.547-152.961-130.236-152.961h-75.744c-71.794 0-130.18 58.47-130.18 130.319v240.027c0 1.14.473 2.114.64 3.226H206.566V543.53c0-12.851-10.376-23.255-23.199-23.255H121.7c-35.049 0-60.445-9.513-67.9-25.452-7.343-15.744 1.307-40.945 23.171-67.565l341.333-332.46c.584-.584 1.14-1.168 1.641-1.808 24.73-29.736 57.413-46.147 92.072-46.175h.084c34.52 0 67.148 16.3 91.821 45.924.5.585 1.057 1.197 1.614 1.753l341.194 333.072c21.891 26.62 30.598 51.766 23.282 67.399-7.427 15.855-32.768 25.312-67.844 25.312-12.823 0-23.199 10.404-23.199 23.255 0 12.823 10.376 23.226 23.2 23.226 74.408 0 100.75-32.628 109.873-52.072 9.068-19.443 17.219-60.584-30.403-117.774zM390.125 974.265V734.238c0-46.23 37.58-83.838 83.783-83.838h75.744c50.152 0 83.838 42.781 83.838 106.48v217.385c0 1.14.5 2.114.667 3.226h-244.7c.168-1.112.668-2.086.668-3.226z"/>
    </symbol>
  </svg>

  <!-- Vue 某个子组件 -->
  <svg width="50" height="50">
    <use href="#music"></use>
  </svg>
  <svg width="30" height="30">
    <use href="#music"></use>
  </svg>

  <svg width="30" height="30">
    <use href="#music_1"></use>
  </svg>

  <svg width="100" height="100">
    <use href="#shouye"></use>
  </svg>

  <svg width="400" height="400">
    <use href="#shouye"></use>
  </svg>

</body>
</html>

七、填充和描边

• 要给SVG中的元素上色，一般有两种方案可以实现：

  • 第一种：直接使用元素的属性，比如：填充（fill）属性、描边（stroke）属性等

    • 在SVG中，绝大多数元素的上色都可通过 fill和stroke 两个属性来搞定。

      • fill属性：设置对象填充颜色。支持：颜色名、十六进制值、rgb、 rgba 。

      • stroke属性：设置绘制对象的边框颜色。支持：颜色名、十六进制值、rgb、 rgba 。

  • 第二种：直接编写CSS样式，因为SVG也是HTML中的元素，也支持用CSS的方式来编写样式。

7.1 填充(fill)

• fill 填充属性，专门用来给SVG中的元素填充颜色

  • fill =“color”。支持：颜色名、十六进制值、rgb、 rgba 、 currentColor （继承自身或父亲字体color）。

• 控制填充色的不透明

  • fill-opacity = ”number ”， 该属性专门用来控制填充色的不透明，值为 0 到 1。

  <!DOCTYPE html>
  <html lang="en">
  <head>
    <meta charset="UTF-8">
    <meta http-equiv="X-UA-Compatible" content="IE=edge">
    <meta name="viewport" content="width=device-width, initial-scale=1.0">
    <title>Document</title>
    <style>
      body {
        margin: 0;
        padding: 0;
      }

      body {
        background-image: url(../images/grid.png);
      }
      svg {
        background-color: rgba(255, 0, 0, 0.1);
        color: green;
      }
    </style>

  </head>
  <body>

    <svg width="300" height="300" xmlns="http://www.w3.org/2000/svg" >
      <defs>
        <!-- <style>
          rect{
            color: red;
          }
        </style> -->
      </defs>

      <!-- 基本的使用 -->
      <!-- <rect x="10" y="10" width="100" height="100"
       fill="red"
       fill-opacity="0.4"
      ></rect> -->

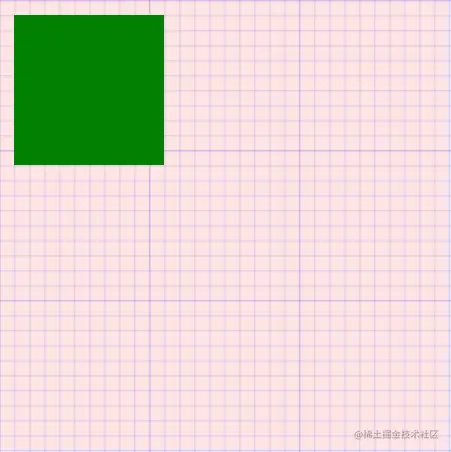

      <rect x="10" y="10" width="100" height="100"
        fill="currentColor"
      ></rect>
    </svg>

  </body>
  </html>




7.2 描边(stroke)

• stroke = “color”： 指定元素边框填充颜色。

• stroke-opacity = “number”：控制元素边框填充颜色的透明度。

• stroke-width = “number”：指定边框的宽度。注意，边框是以路径为中心线绘制的。

• stroke-linecap =“butt | square | round”：控制边框端点的样式。

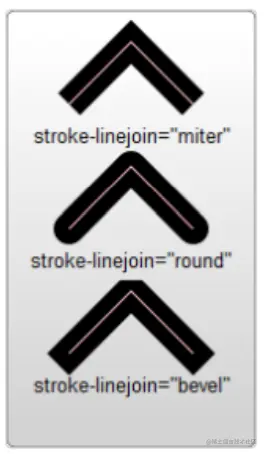

• stroke-linejoin = “miter | round | bevel”:控制两条线段连接处样式



• stroke-dasharray =“number [, number , ….]”: 将虚线类型应用在边框上。

  • 该值必须是用逗号分割的数字组成的数列，空格会被忽略。比如 3，5 :

    • 第一个表示填色区域长度为 3
    • 第二个表示非填色区域长度为 5

• stroke-dashoffset：指定在dasharray模式下路径的偏移量(将线条往左移动)。

  • 值为number类型，除了可以正值，也可以取负值。

  <!DOCTYPE html>
  <html lang="en">
  <head>
    <meta charset="UTF-8">
    <meta http-equiv="X-UA-Compatible" content="IE=edge">
    <meta name="viewport" content="width=device-width, initial-scale=1.0">
    <title>Document</title>
    <style>
      body {
        margin: 0;
        padding: 0;
      }
      body {
        background-image: url(../images/grid.png);
      }
      svg {
        background-color: rgba(255, 0, 0, 0.1);
      }
    </style>

  </head>
  <body>

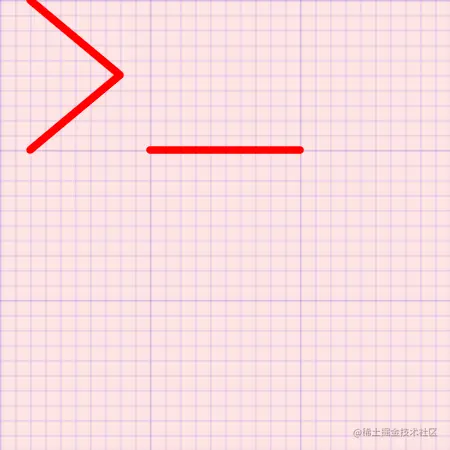

    <svg width="300" height="300" xmlns="http://www.w3.org/2000/svg" >

      <!--
        stroke , 而不是 fill
       -->
      <line x1="100" y1="100"  x2="200" y2="100"
        stroke="red"
        stroke-width="5"
        stroke-linecap="round"
      >
      </line>

      <polyline points="20 0, 80 50, 20 100"
        stroke="red"
        stroke-width="5"
        stroke-linecap="round"
        stroke-linejoin="round"
        fill="transparent"
      >
      </polyline>

    </svg>

  </body>
  </html>




八、用CSS编写的方式和优先级别

8.1 编写方式

• 直接编写CSS样式实现填充和描边

  • 除了定义元素的属性外，可以通过CSS来实现填充和描边（CSS样式可写在defs中，也可写在HTML头部或外部等）。

  • 语法 和 HTML 里使用 CSS 一样，需要注意的是：要把 background-color、border 改成 fill 和 stroke

  • 不是所有的属性都能用 CSS 来设置，上色和填充的部分是可以用 CSS 来设置。

    • fill，stroke，stroke-dasharray 等可以用CSS设置
    • 路径的命令则不能用 CSS 设置

• 哪些属性可以使用CSS设置，哪些不能呢？

  • SVG规范中将属性区分成 Presentation Attributes 和 Attributes 属性。

    • Presentation Attributes 属性( 支持CSS和元素用 )

    • Attributes 属性（只能在元素用）

• CSS给SVG中的元素填充、描边和上色，支持如下4种编写方式：

  • 方式一：内联（行内） CSS 样式，写在元素的style属性上
  • 方式二：内嵌（内部） CSS 样式，写在 中的 标签中
  • 方式三：内嵌（内部） CSS 样式，写在中的标签中
  • 方式四：外部 CSS 样式文件，写在 .css 文件中

8.2 优先级

• 内联的style > defs中的style > 外部 / head内部 > 属性 fill
