接下来会出三篇文章详细介绍，View视图如何经过一遍遍的流程渲染到界面上的，从Activity的onResume()，经过Choreographer处理，经过FrameDisplayEventReceiver处理，最终触发View的measure、layout、draw三大流程，将视图绘制到界面上。

历史文章

从onResume()分析，ViewRootImpl在视图渲染中扮演什么角色？

从postCallback()说起，Choreographer在视图渲染中扮演什么角色?

概述

上面一篇文章最后从postCallback()说起，Choreographer在视图渲染中扮演什么角色?我们最终讲到了FrameDisplayEventReceiver.run()方法，这个方法是收到底层脉冲信号后，onVsync()触发调用的，最终实现了View的三大渲染流程measure、layout、draw，接下来我们详细分析下。

从`FrameDisplayEventReceiver.run()`开始分析

@Override
public void run() {
    mHavePendingVsync = false;
    doFrame(mTimestampNanos, mFrame, mLastVsyncEventData);
}

继续往下走调用到doFrame()方法，这个方法逻辑比较多，我们精简下只关注其中最核心的：

void doFrame(long frameTimeNanos, int frame,
        DisplayEventReceiver.VsyncEventData vsyncEventData) {
    try {

        doCallbacks(Choreographer.CALLBACK_INPUT, frameTimeNanos, frameIntervalNanos);

        doCallbacks(Choreographer.CALLBACK_ANIMATION, frameTimeNanos, frameIntervalNanos);
        doCallbacks(Choreographer.CALLBACK_INSETS_ANIMATION, frameTimeNanos,
                frameIntervalNanos);
        doCallbacks(Choreographer.CALLBACK_TRAVERSAL, frameTimeNanos, frameIntervalNanos);

        doCallbacks(Choreographer.CALLBACK_COMMIT, frameTimeNanos, frameIntervalNanos);
    }
}

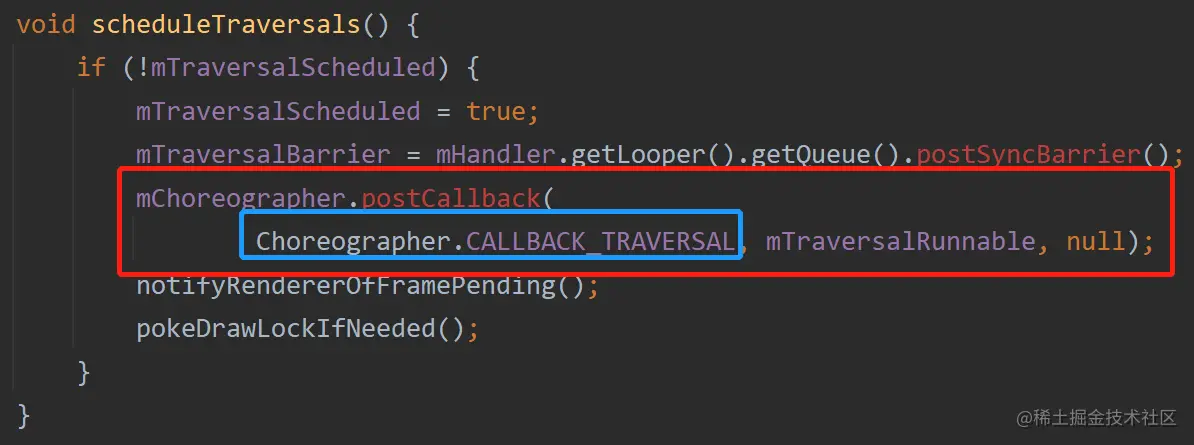

有很多的doCallbacks()方法调用，每次调用不同的CALLBACK_XXX类型，还记得我们通过Choreographer.postCallback()方法添加刷新回调的逻辑吗，马上看下：

我们添加的视图渲染回调类型为CALLBACK_TRAVERSAL，对应上面第四个doCallbacks()方法的调用：

void doCallbacks(int callbackType, long frameTimeNanos, long frameIntervalNanos) {
    CallbackRecord callbacks;
    synchronized (mLock) {
        final long now = System.nanoTime();
        //1.
        callbacks = mCallbackQueues[callbackType].extractDueCallbacksLocked(
                now / TimeUtils.NANOS_PER_MS);
        if (callbacks == null) {
            return;
        }
    }
    try {
        //2.
        for (CallbackRecord c = callbacks; c != null; c = c.next) {
            c.run(frameTimeNanos);
        }
    } finally {
        synchronized (mLock) {
            mCallbacksRunning = false;
            do {
                //3.
                final CallbackRecord next = callbacks.next;
                recycleCallbackLocked(callbacks);
                callbacks = next;
            } while (callbacks != null);
        }
    }
}

上面的代码就是已经精简之后的代码了，下面我们开始分析：

首先从mCallbackQueues数组取出类型为CALLBACK_TRAVERSAL的对象，大家记得吗，我们之前的视图渲染回调就是放在这个mCallbackQueues数组中的。

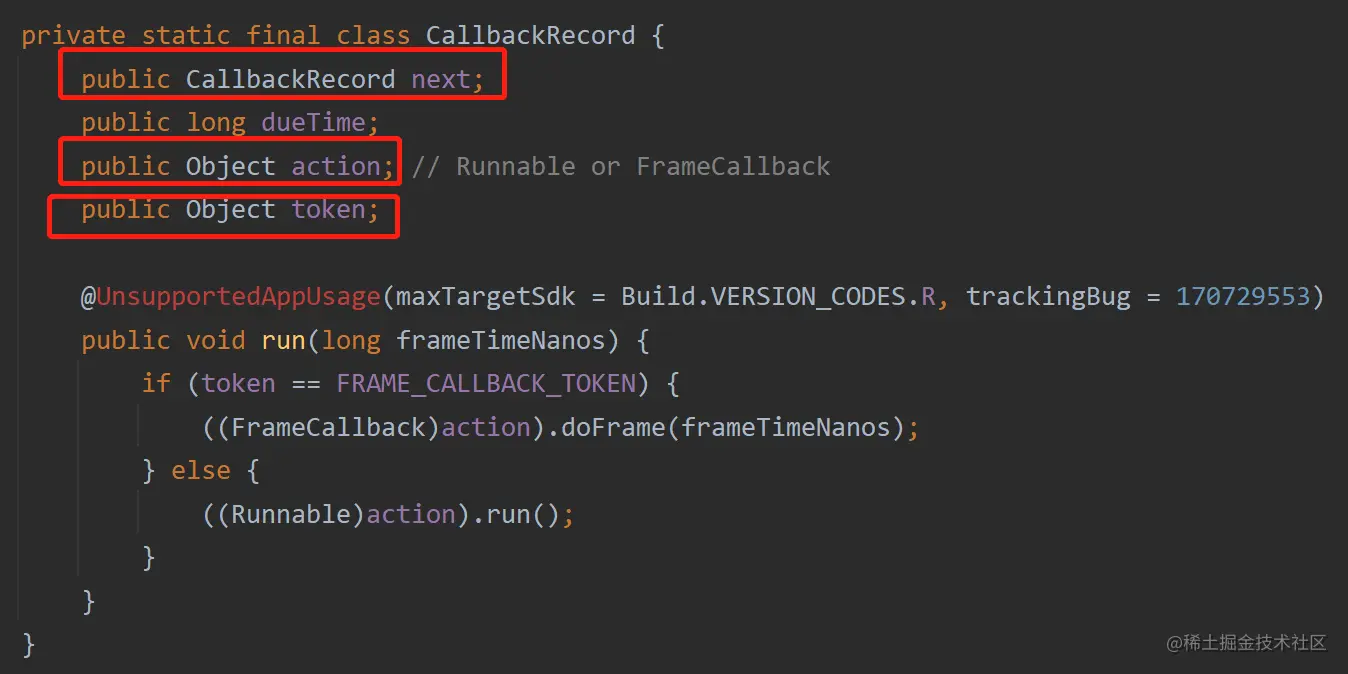

最后拿到的是一个CallbackRecord类型，我们看下这个类的结构体：

这个对象的next属性指向下一个CallbackRecord对象，所以这是一个单链表结构，而action属性就是我们传入的视图渲染Runnable回调对象；

调用CallbackRecord.run()方法开始执行：

对应的就是上图中的run()方法逻辑，其中当类型为CALLBACK_TRAVERSAL时，这个token对象是空的，所以会走下面的代码逻辑((Runnable)action).run()。

这里顺便说下什么时候token等于FRAME_CALLBACK_TOKEN呢，当调用postFrameCallbackDelayed()方法时，就会设置为FRAME_CALLBACK_TOKEN。

下面我们看下((Runnable)action).run()具体的逻辑，这个action对象的就是TraversalRunnable对象：

final class TraversalRunnable implements Runnable {
    @Override
    public void run() {
        doTraversal();
    }
}

继续看下doTraversal()方法：

void doTraversal() {
    if (mTraversalScheduled) {
        mTraversalScheduled = false;
        mHandler.getLooper().getQueue().removeSyncBarrier(mTraversalBarrier);
        performTraversals();
    }
}

首先移除了消息屏障，毕竟视图渲染完毕之后就没必要添加消息屏障了，阻碍其他任务的执行；

其次调用了方法performTraversals()，这个方法就是最最关键的方法了，真正的实现了视图三大流程measure、layout、draw的调用：

void performTranversals() {
    performMeasure();
    performLayout();
    performDraw();
}

这个方法600多行代码，找出上面三行关键代码是真的不容易，根据方法名就可以知道，分别代表视图的三大渲染流程measure、layout、draw分发执行；

结束上面的渲染执行流程后，调用方法recycleCallbackLocked()回收当前执行的CallbackRecord对象：

private void recycleCallbackLocked(CallbackRecord callback) {
    callback.action = null;
    callback.token = null;
    callback.next = mCallbackPool;
    mCallbackPool = callback;
}

最后放到了缓存对象mCallbackPool中。

分析完毕。

其他注意事项

注册底层脉冲信号之后想要，想要继续接受后续的脉冲信号，需要重新注册，也就是说你注册一次接下来只会生效一次，想要继续接受脉冲信号，那就继续注册；
借助postFrameCallbackDelayed()方法我们可以实现一个简单的帧率监听，比如1s中是否刷新了60次，像属性动画的播放就是依靠该方法注册监听回调实现的；

总结

本篇文章主要分析了收到底层脉冲信号后，从DisplayEventReceiver.onVsync()开始一步步怎么触发界面的绘制渲染流程的，结合其他的两篇文章观看，相信你会对整个View的上屏流程有一个更加清晰的认知，希望这三篇文章能对你有所帮助。
