安全技术和防火墙

安全技术

  • 入侵检测系统：不阻断任何网络访问，只能留下记录
  • 入侵防御系统：一般为硬件设备，当有流量进来时，进行检测，判断
  • 防火墙：一般为软件类，现将进入的信息隔离到一个固定的区域中；工作机制为隔离功能，防止外部的
  • 防水墙：是一种防止内部信息泄漏的安全产品

防火墙分类

按保护范围划分：

  • 主机防火墙：服务范围为当前一台主机
  • 网络防火墙：服务范围为防火墙一侧的局域网

按实现方式划分：

  • 硬件防护墙：在专用硬件级别实现部分功能的防火墙
  • 软件防火墙：运行于通用硬件平台之上的防火墙的应用软件

按网络协议划分

  • 网络层防火墙：OSI模型下4层，又称包过滤防火墙
  • 应用层防火墙/代理服务器：proxy 代理网关，OSI模型7层

防火墙基本认识

Netfilter

  • Netfilter给linux提供防火墙服务，工作在内核空间，集成在linux内核中
  • centos7磨人的防火墙是firewalld

防护墙工具

iptables

提供命令行工具，用来编写规则，写好的规则被送往netfilter，告诉内核如何去处理信息包


firewalld

软件包：

  • firewalld
  • firewalld-config

管理工具：

  • firewall-cmd 命令行工具
  • firewall-config 图形工作

命令行配置

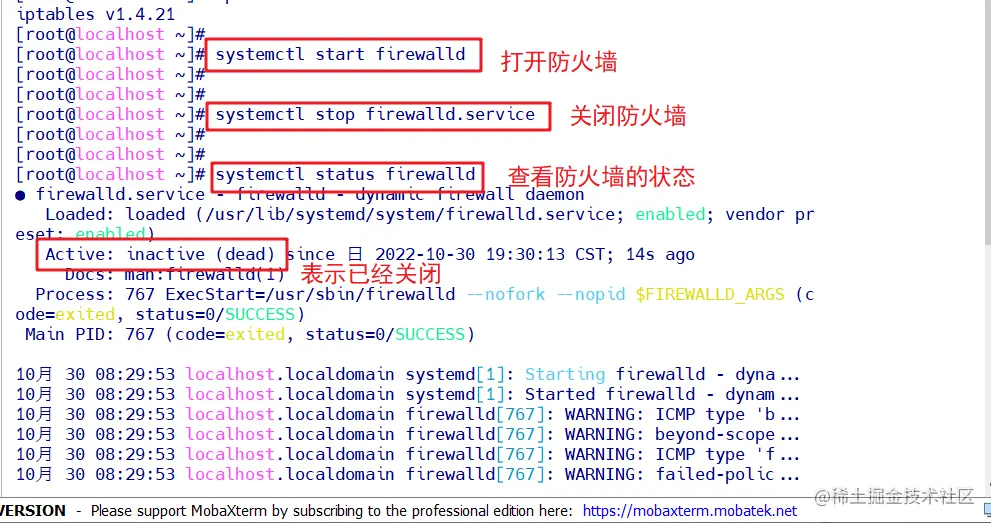

查看现有的firewall设置


iptables

iptables组成

  • Linux 的防火墙体系主要工作在网络层，针对 TCP/IP 数据包实施过滤和限制，属于典型的包过滤防火墙（或称为网络层防火墙）。
  • iptables由五个表table和五个链chain以及一些规则组成

四表五链

四表：

  • filter：过滤规则表，根据预定义的规则过滤符合条件的数据包,默认表；确定是否放行该数据包（过滤）
  • nat：修改数据包中的源、目ip地址或端口
  • mangle：修改数据标记位规则表
  • raw：关闭启用的连接跟踪机制，加快封包穿越防火墙速度
  • （security：用于强制访问控制（MAC）网络规则，由Linux安全模块（如SELinux）实现）一般不使用，所以称为四表
  • 优先级由高到低顺序为：security -->raw-->mangle-->nat-->filter 五链：
  • prerouting：在进行路由选择前处理数据宝
  • input：处理入站数据包；流向自己，明确知道信息是发给自己的
  • ouput：处理出站数据包；流出本机（穿过本机）
  • forward：处理转发数据包
  • postrouting：在进行路由选择后处理数据包；转发

规则表的作用

容纳各种规则链

表的划分依据：

防火墙规则的作用相似

规则链的作用

容纳各种防火墙规则

规则的作用

对数据包进行过滤或处理 ;链的分类依据：处理数据包的不同时机

总和

表里有链，链里有规则

三种报文流向

  • 流入本机：PREROUTING --> INPUT-->用户空间进程(访问我的服务)
  • 流出本机：用户空间进程 -->OUTPUT--> POSTROUTING（穿过我）
  • 转发：PREROUTING --> FORWARD --> POSTROUTING（分摊流量）

规则链内的匹配顺序

  • 按顺序依次检查，匹配即停止（LOG策略例外）
  • 若找不到相匹配的规则，则按该链的默认策略处理

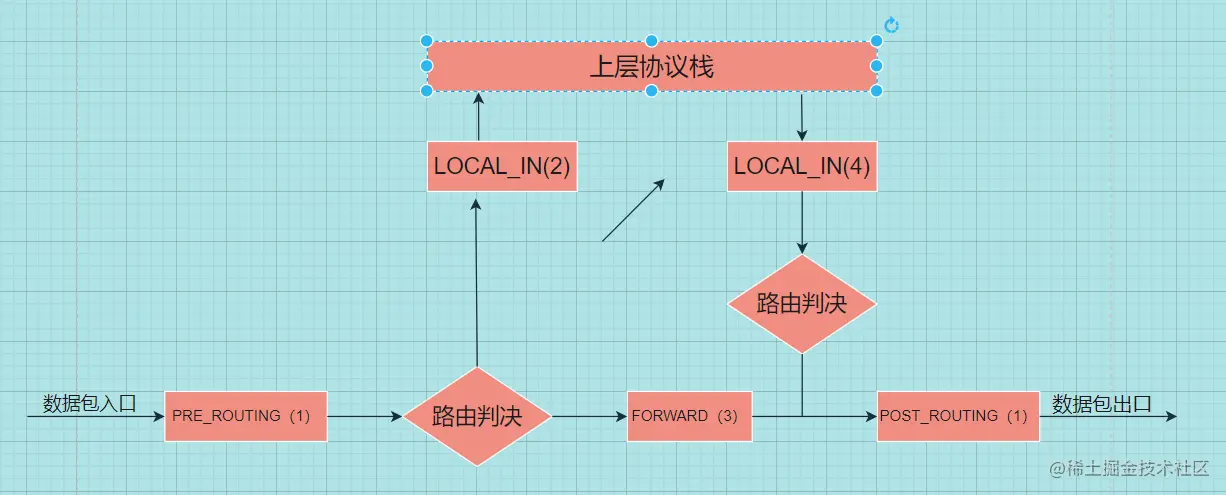

内核中数据包传输过程


  1. 当一个数据包进入网卡时，数据包首先进入PREROUTING链，内核根据数据包目的IP判断是否需要 转送出去
  2. 如果数据包是进入本机的，数据包就会沿着图向下移动，到达INPUT链。数据包到达INPUT链后， 任何进程都会收到它。本机上运行的程序可以发送数据包，这些数据包经过OUTPUT链，然后到达
  3. 如果数据包是要转发出去的，且内核允许转发，数据包就会向右移动，经过FORWARD链，然后到达POSTROUTING链输出

实操

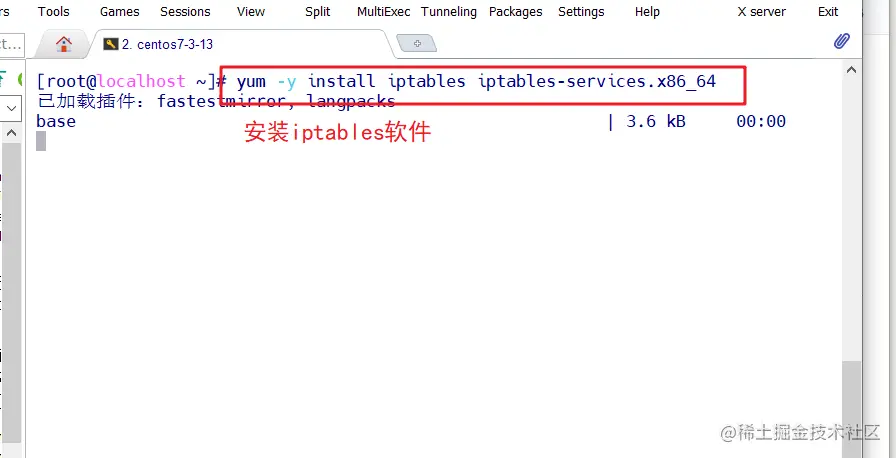

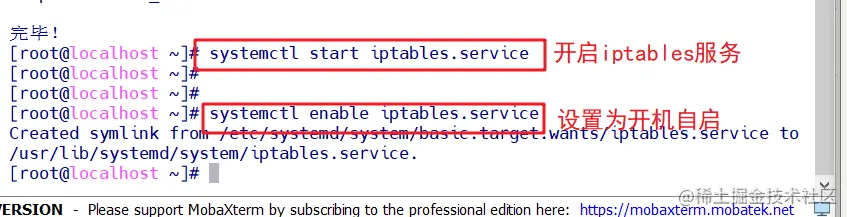

准备工作

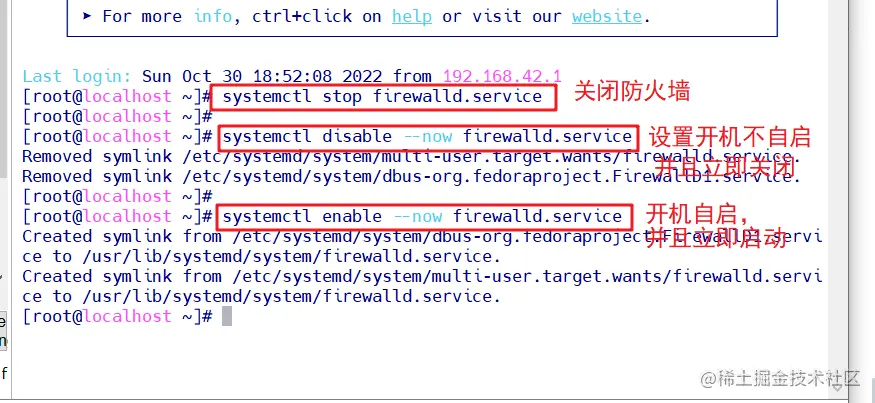

  • 这边我们设置开机不自启



基本语法

语法功能
-p协议：tcp;udp
-s源地址
-d目的地址
-i进口网卡
-o出口网卡
--sport源端口
--dport目标端口

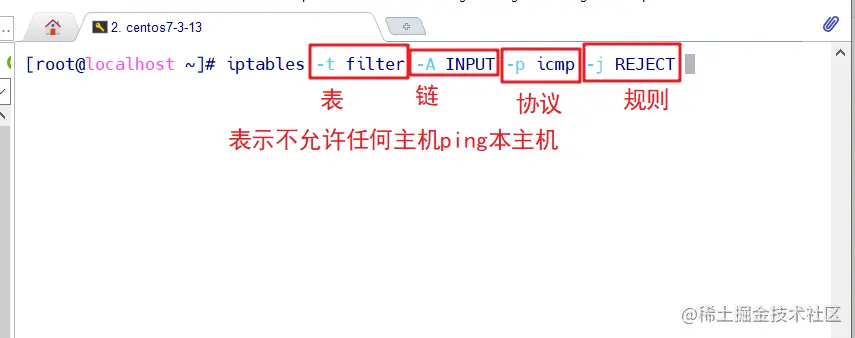

  • iptables [-t 表名] 管理选项 [链名] [匹配条件] [-j 控制类型]
  • 如果不指定表，默认为filter表

数据包常见控制类型

控制类型功能
-ACCEPT允许数据包通过
-DROP直接丢弃数据包，不给出任何回应信息
-REJECT拒绝数据包通过，必要时会给出举报发送端一个响应信息
-LOG在/var/log/messages文件中记录日志信息，然后将数据包传递给下一条规则
-ANAT修改数据包的源地址
-DNAT修改数据包的目的地址
-MASQUERADE伪装成一个非固定公网IP地址

防火墙规则的“匹配即停止”对于 LOG 操作来说是一个特例，因为 LOG 只是一种辅助 注意：大小写

基本操作

规则的添加、查看和删除等

管理选项用法用例
-A在指定链末尾追加一条 iptables -A INPUT （操作）

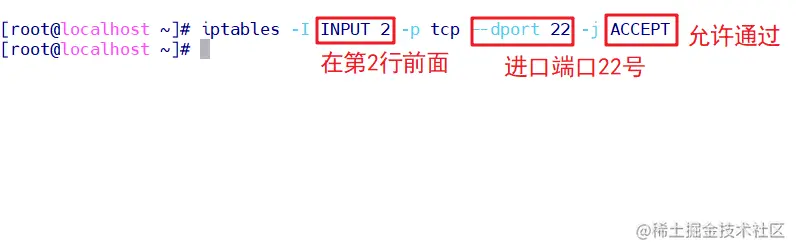

-I在指定链中插入一条新的，未指定序号默认作为第一条 iptables -I INPUT （操作）
-p指定默认规则 iptables -P OUTPUT ACCEPT （操作）

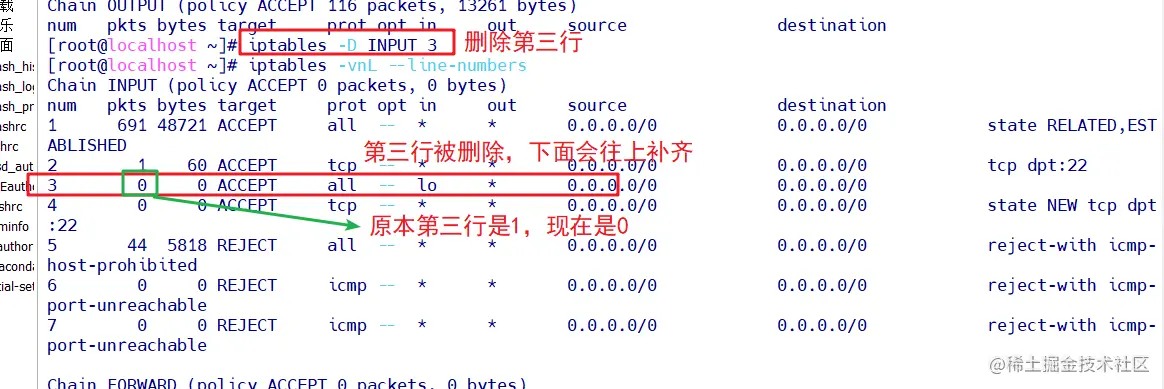

-D删除 iptables -t nat -D INPUT 2 （操作）
-R修改、替换某一条规则 iptables -t nat -R INPUT （操作）

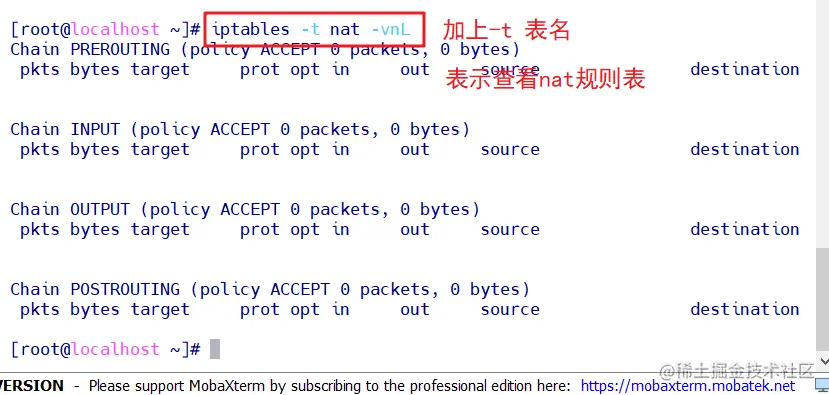

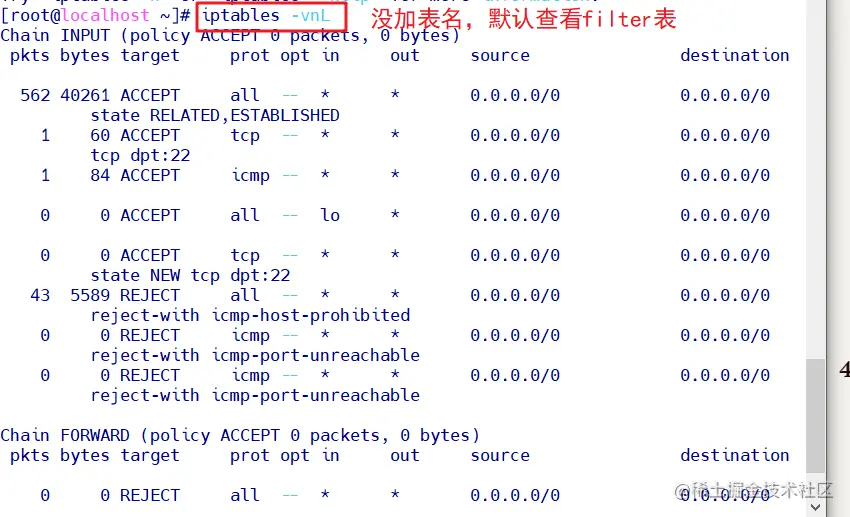

-L查看 iptables -t nat -L （查看）
-n所有字段以数字形式显示iptables -L -n,iptables -nL,iptables -vnL （查看）
-v查看时显示更详细信息，常跟-L一起使用 （查看）
--line-number规则带编号 iptables -t nat -L -n --line-number /iptables -t nat -L --line-number

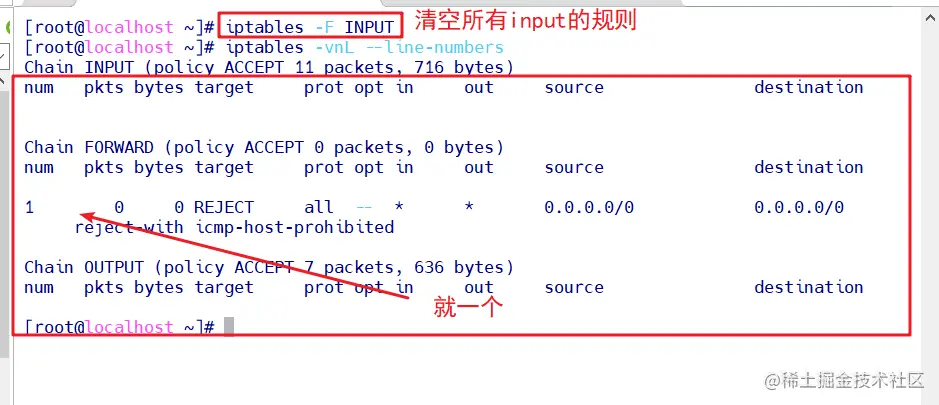

-F清除链中所有规则 iptables -F （操作）
-X清空自定义链的规则，不影响其他链 iptables -X
-Z清空链的计数器（匹配到的数据包的大小和总和）iptables -Z
-S看链的所有规则或者某个链的规则/某个具体规则后面跟编号

防火墙命令





查看，删除，清空等规则表

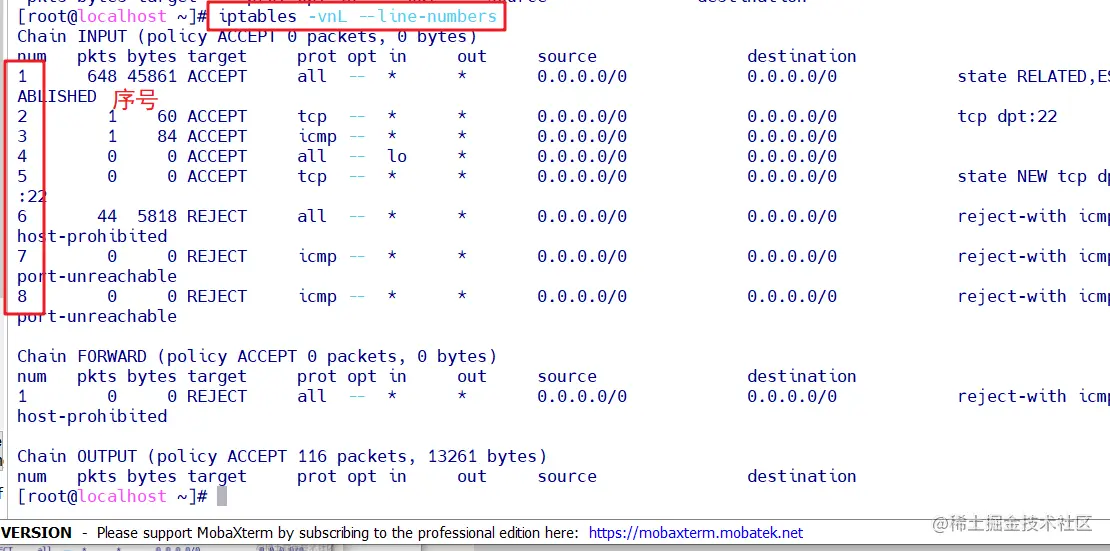

iptables [-t表名] -n -L [链名] |[-- line-numbers] 查看规则表，并显示编号

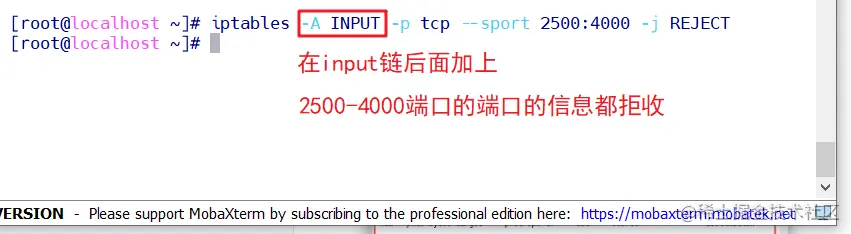

隐藏匹配

  • --sport 1000：匹配源端口是1000的数据包
  • --sport 1000:2000：匹配源端口是1000-3000的数据包
  • --sport :2000：匹配源端口是3000及以下的数据包
  • --sport 1000：匹配源端口是1000及以上的数据包


MAC地址匹配

  • -m mac --mac-source MAC地址
  • iptables -A FORWARD -m mac --mac-source xx:xx:xx:xx:xx:xx -j DROP

NAT

NAT实现类型：

  • SNAT：source NAT ，支持POSTROUTING, INPUT，让本地网络中的主机通过某一特定地址访问
  • DNAT：destination NAT 支持PREROUTING , OUTPUT，把本地网络中的主机上的某服务开放给外
  • PNAT: port nat，端口和IP都进行修改

SNAT

基于nat表的target，适用于固定的公网IP

SNAT原理

源地址转换，根据指定条件修改数据包的源IP地址，通常被叫做源映谢

SNAT源地址转换过程
  • 数据包从内网发送到公网时，SNAT会把数据包的源地址由私网IP转换成公网IP。
  • 当相应的数据包从公网发送到内网时，会把数据包的目的地址由公网IP转换为私网IP。
  • 当内网有多台主机访问外网时，SNAT在转换时会自动分配端口，不同内网主机会通过端口号进行区分。

DNAT

nat表的target，适用于端口映射，即可重定向到本机，也可以支持重定向至不同主机的不同端口，但不支持多目标，即不支持负载均衡功能

DNAT原理

目的地址转换，根据指定条件修改数据包的目的IP地址，保证了内网服务器的安全，通常被叫做目的映射。

实验

SNAT策略配置

SNAT转换前提条件

  1. 局域网各主机已正确设置IP地址、子网掩码、默认网关地址
  2. Linux网关开启IP路由转发

Linux网关开启IP路由转发

  1. 临时开启：

echo 1 > /proc/sys/net/ipv4/ip_forward

或者

sysctl -W net.ipv4.ip_forward=1

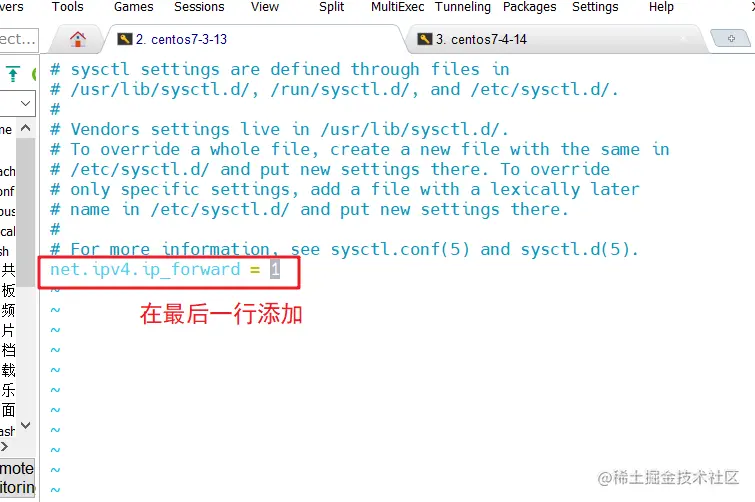

image.png 2. 永久打开：

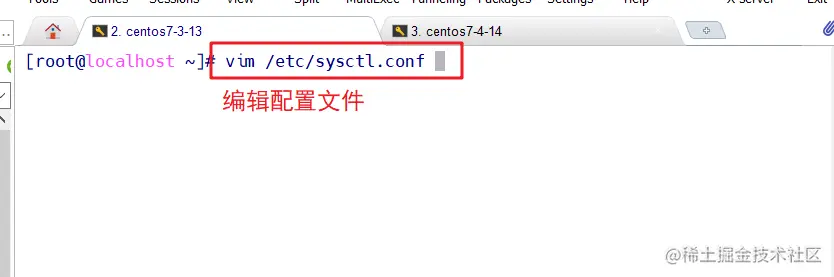

编辑配置文件：

vim /etc/sysct1.conf

net.ipv4.ip_forward = 1添加在配置文件中

sysctl -p表示取修改后的配置 image.png

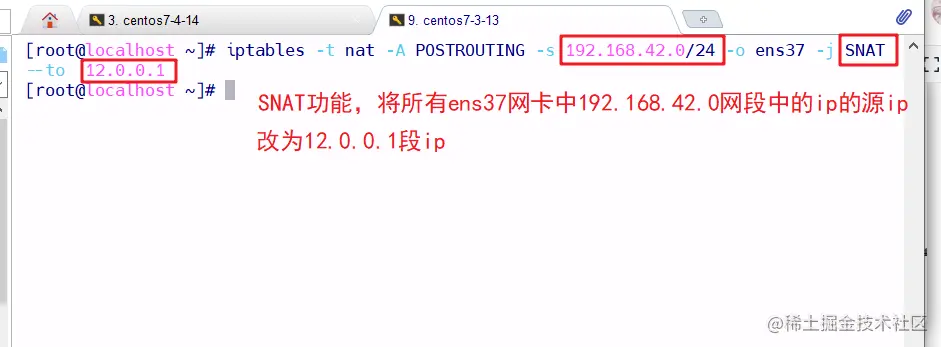

SNAT转换1:固定的公网IP地址

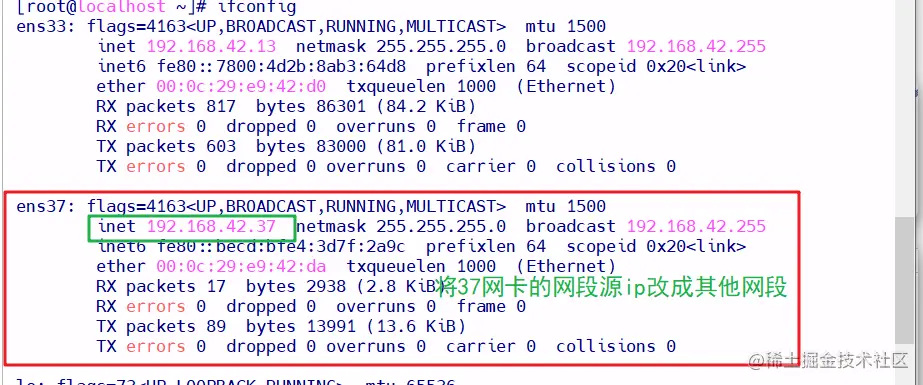

配置SNAT策略，时间SNAT功能，将所有192.168.42.0这个网段的ip的源ip改为12.0.0.1


iptables -t nat -A POSTROUTING -s 192.168.42.0/24 -o ens37 -j SNAT --to 12.0.0.1


  • 或者：

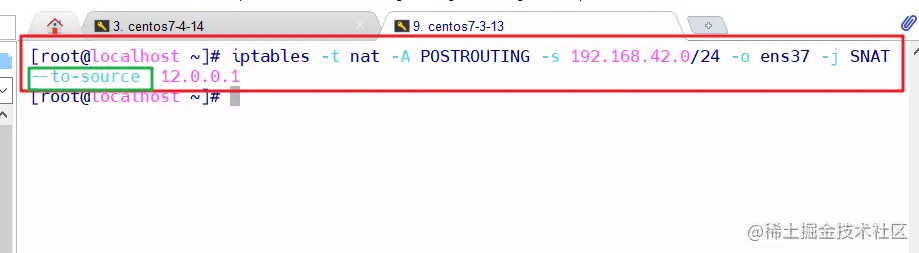

iptables -t nat -A POSTROUTING -s 192.168.42.0/24 -o ens37 -j SNAT --to-source 12.0.0.1


  • #-A POSTROUTING 指定POSTROUTING链
  • #-s 192.168.42.0/24 源地址所处的网段（内网IP）
  • #-o ens37 出站网卡
  • #-j SNAT
  • #--to 12.0.0.1   外网IP
  • #--to-source ip地址范围   外网地址池

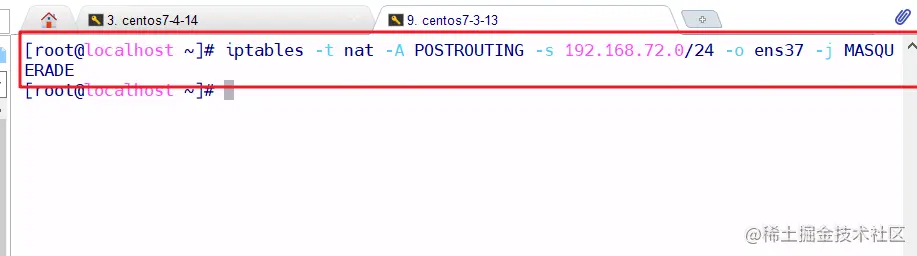

SNAT转换2：非固定的公网ip地址（共享动态ip地址）


DNAT策略配置

DNAT转换前提条件

  • 局域网的服务器能够访问Internet
  • 网关的外网地址有正确的DNS解析记录

Linux网关开启IP路由转发

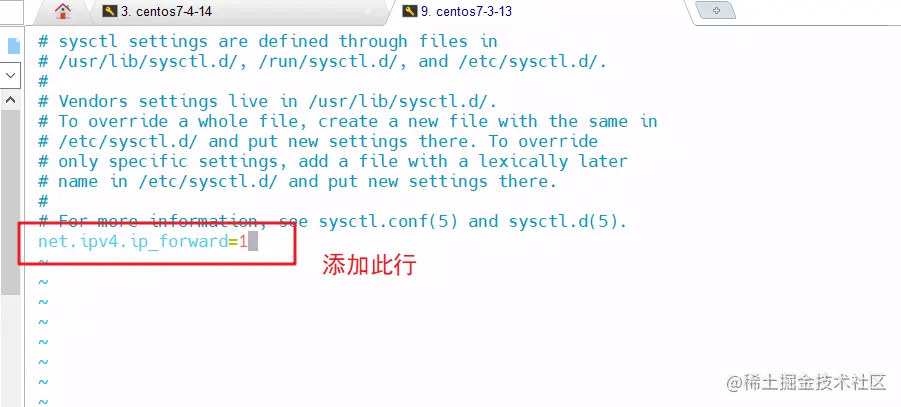

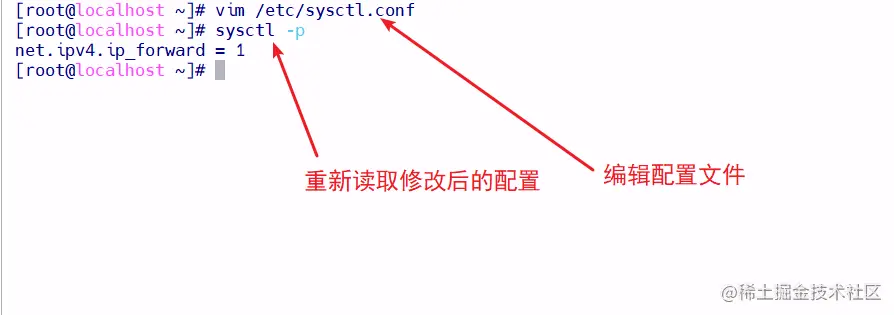

vim /etc/sysctl.conf编辑配置文件

net.ipv4.ip_forward=1添加此内容

sysctl -p重新读取修改后的配置

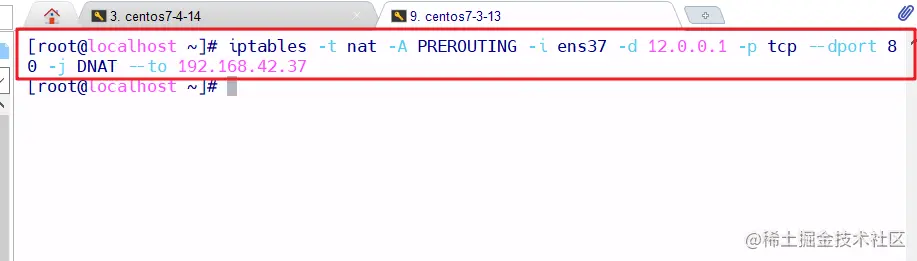

DNAT转换1：发布内网的web服务

将从ens37进来要访问web服务的数据包目的地址转换为192.168.42.37

iptables -t nat -A PREROUTING -i ens33 -d 12.0.0.254 -p tcp --dport 80 -j DNAT --to 192.168.72.102


  • #-A PREROUTING       //修改目标地址的链
  • #-i ens37             //入站网卡
  • #-d 12.0.0.1       //数据包的目的地址
  • #-p tcp --dport 80   //数据包的目的端口
  • #-j DNAT             //使用DNAT功能
  • #--to 192.168.42.37 //内网服务器IP

DNAT转换2：发布时修改目标端口

将公网的IP和端口，转换成内网的ip和端口

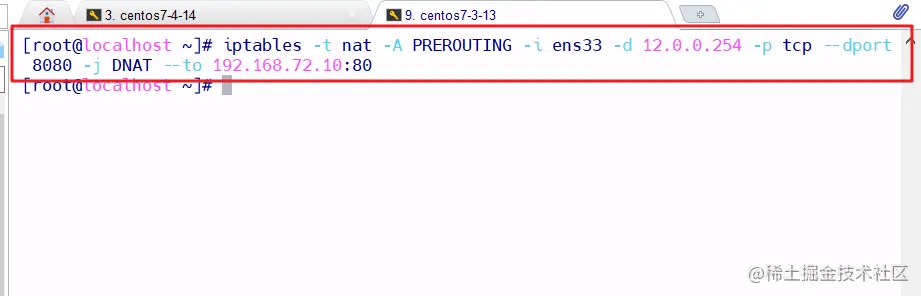

  • 发布局域网内部的web服务器，外网主机需使用8080端口进行连接
  • 将12.0.0.1:8080 转换成192.168.42.37:80

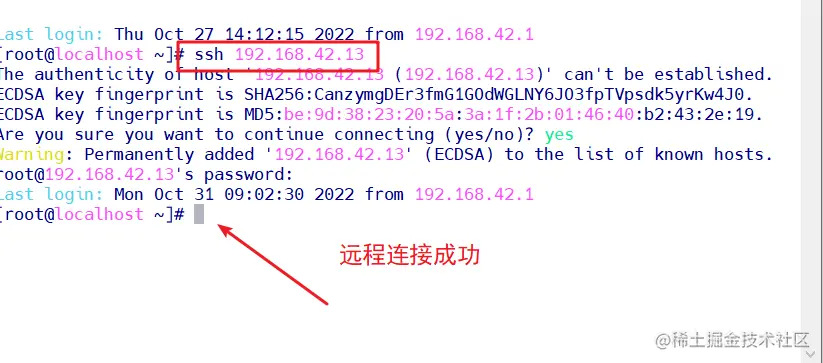

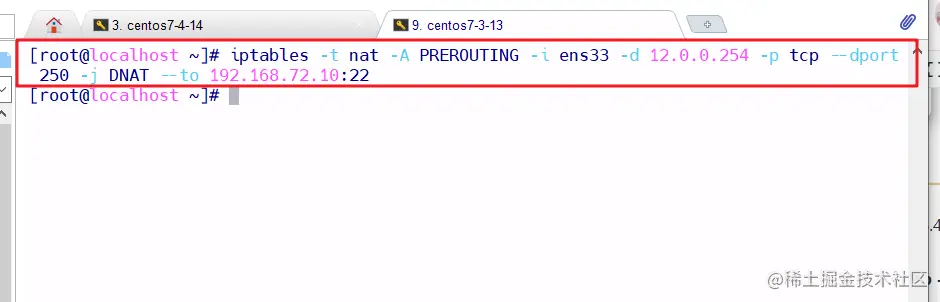

  • 发布局域网内部的OpenSSH服务器， 外网主机需使用250端口进行连接
  • 将12.0.0.1:250 转换成192.168.42.37:22
