Tomcat 接收请求的过程

一、Tomcat的组件

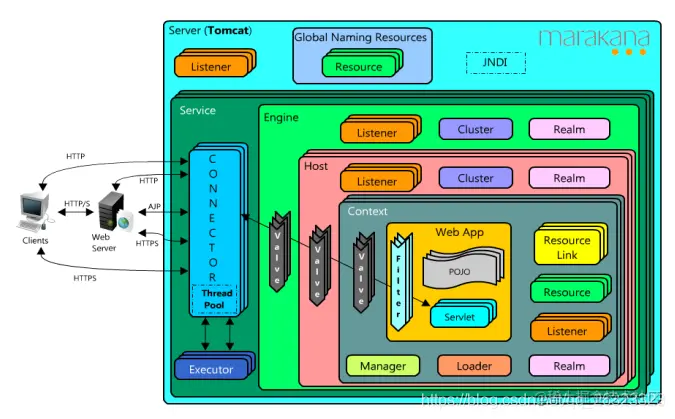

1、Tomcat的核心组件

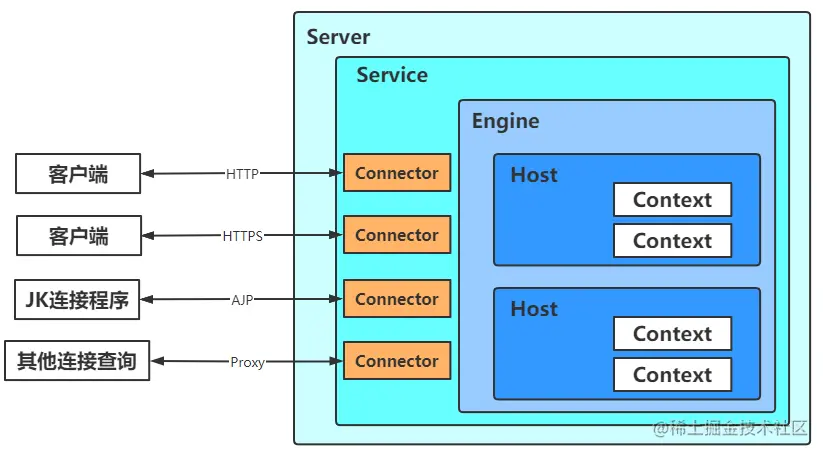

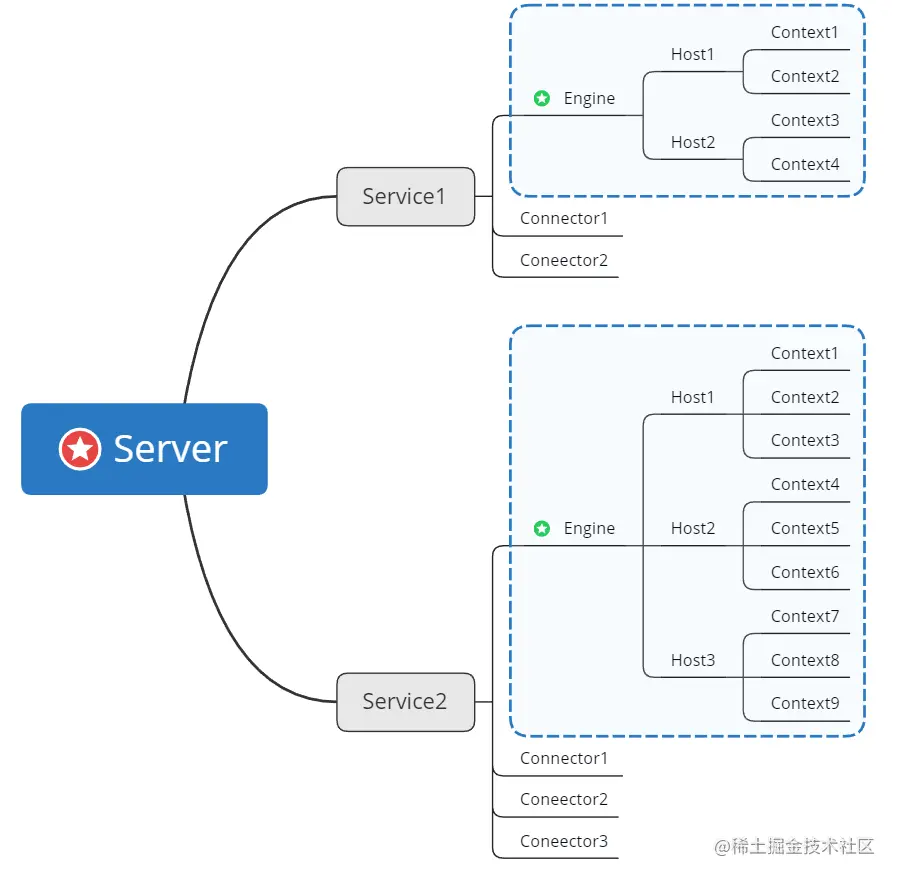

Tomcat的核心组件主要有：Server、Service、Connector、Engine、Host和Context。通常情况下一个Server可以包含多个Service，一个Service可以包含多个Connector，但只能包含一个Engine，一个Engine可以包含多个Host，一个Host可以包含多个Context。

（1）Server 是整个配置文件的唯一根元素，代表整个 Tomcat 容器。Server 内部可以包含多个 Service，其主要职责就是管理多个 Service，对外提供给客户端访问，同时维护所有 Service 的生命周期，包括初始化服务、结束服务、定位客户端要访问的 Service 等等。


（2）Service 的主要职责就是将 Engine 与 Connector 装配在一起对外提供服务。一个 Service 可以包含多个 Connector （不同的协议），但只能包含一个 Engine，其中 Connector 负责从客户端接收请求，Engine 负责处理 Connector 接收进来的请求。Tomcat配置多个Service，多个同名的应用运行在一个tomcat下。将第一个Connector元素的port属性由8080改为其他未使用的端口，如8081；将第二个Connector元素的port属性由8009改为其他未使用的端口，如8010。

（3）Connector是主要负责接收请求的组件。Connector作为通信接口，它为其所属特定的 Service 接收外部客户端请求，以及回送应答至外部客户端。具体职责包括创建 Request、Response 对象用于跟外部客户端交换数据，并将 Request 交给配套的 Engine 来处理。


（4）Engine 是 Service 组件中负责请求处理的组件，其内部可以包含多个 Host（不同的域名）。Engine 从一个或多个 Connector 中接收请求并处理，并将处理结果封装成应答交给 Connector，最终回传给外部客户端。

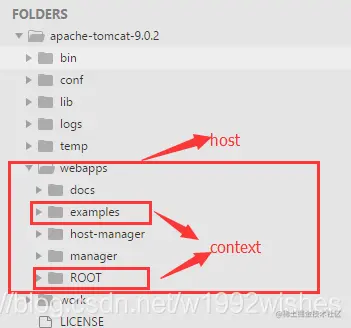

（5）Host 代表一个虚拟主机，它对应计算机网络上的一个实体。即某个在 DNS 服务器上注册过的域名或者 IP 地址，例如：www.baidu.com或 201.187.10.21。Host 内部可以包含多个 Context，每个 Context 表示一个 Web 应用。Host 负责安装、展开、启动和结束每个 Web 应用。

（6）Context 代表在特定虚拟主机上运行的一个 Web 应用，负责处理某个特定 Web 应用的所有请求。

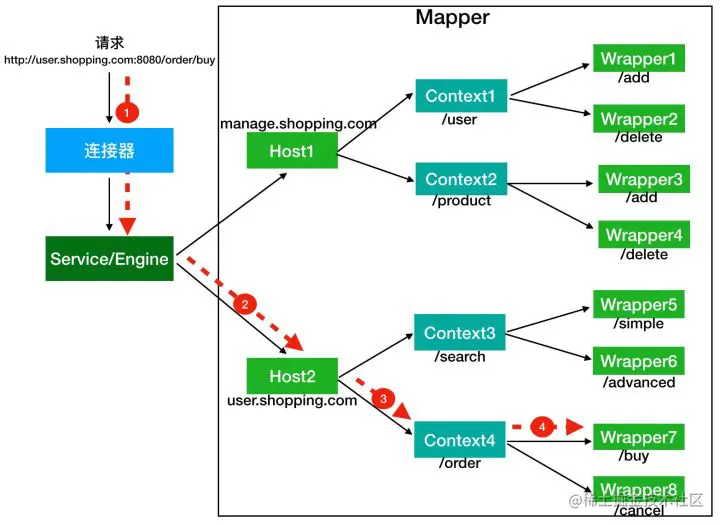

2、Tomcat处理HTTP请求

当以 HTTP 请求到达Tomcat服务器（Server）以后，Tomcat会进行以下几个步骤，将请求交给对应的Web应用进行处理

（1）根据协议类型和端口号选定 Service 和 Engine。Connector 主要负责接收请求。当 Connector 接收到特定协议和特定端口的请求后，其所属的 Service 和 Service 下的 Engine 也就确定了

（2）根据域名或 IP 地址选定 Host。Engine一旦确定了，就会根据 IP 来选择对应的虚拟主机Host来处理请求。如果匹配失败了，则会使用默认虚拟主机来处理请求

（3）根据 URI 选定 Context。URI 中的 context-path 指定了 HTTPS 请求将要访问的 Web 应用。当请求抵达时，Tomcat 将根据 Context 的属性 path 取值与 URI 中的 context-path 的匹配程度来选择 Web 应用处理相应请求

  图片5.png 参考: www.cnblogs.com/haimishasha…

参考：www.cnblogs.com/frankltf/p/…

二、Servelt/JSP是如何处理请求并且做出反应？

1. Web应用中的核心组件


Listener：监听器 Listener 主要用于监听 Application、Session、Request 等对象的变化，每当这些对象发生变化就会回调用对应的监听方法。

Filter：过滤器 Filter 负责对请求做预处理，接着将请求交给 Servlet 进行处理并生成响应，最后 Filter 再对响应进行后处理。

2. 原生的Servlet和JSP

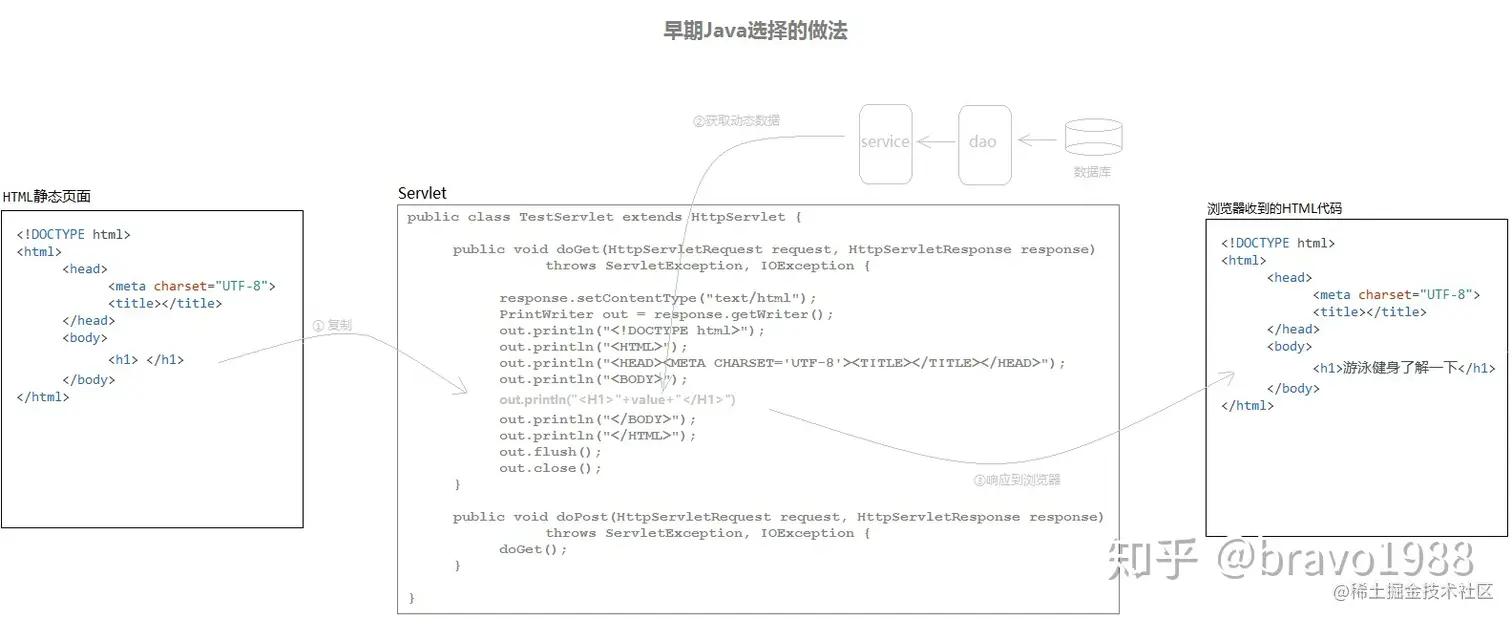

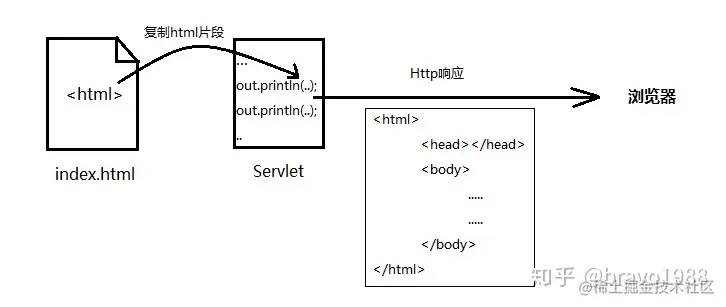

一开始是将HTML代码一行行复制到Servlet中，然后拼接数据，最后向客户端响应拼接好的HTML页面。后来在JSP中直接写HTML代码和Java代码，后期JSP编译成一个Servlet[通过Java代码获取后台数据后拼接到HTML片段中，最终通过out.println()输出]。





参考：www.zhihu.com/question/23…

三、SSM框架是如何处理请求并且做出反应？

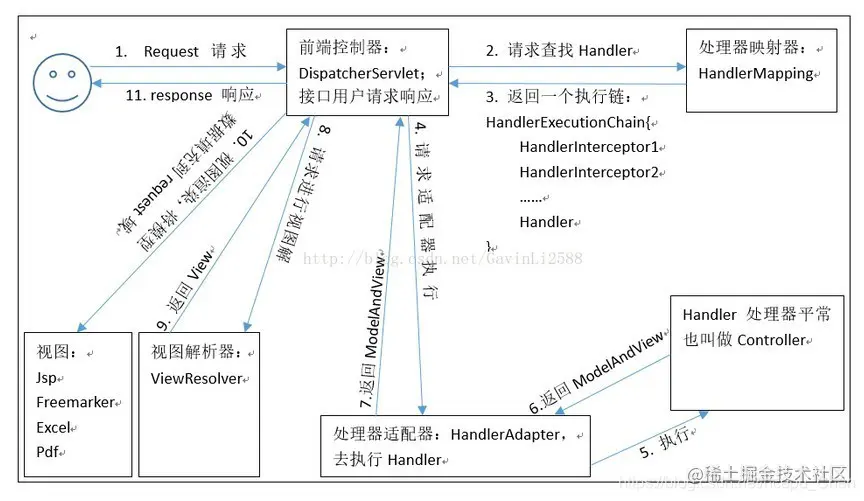

Spring MVC的核心组件

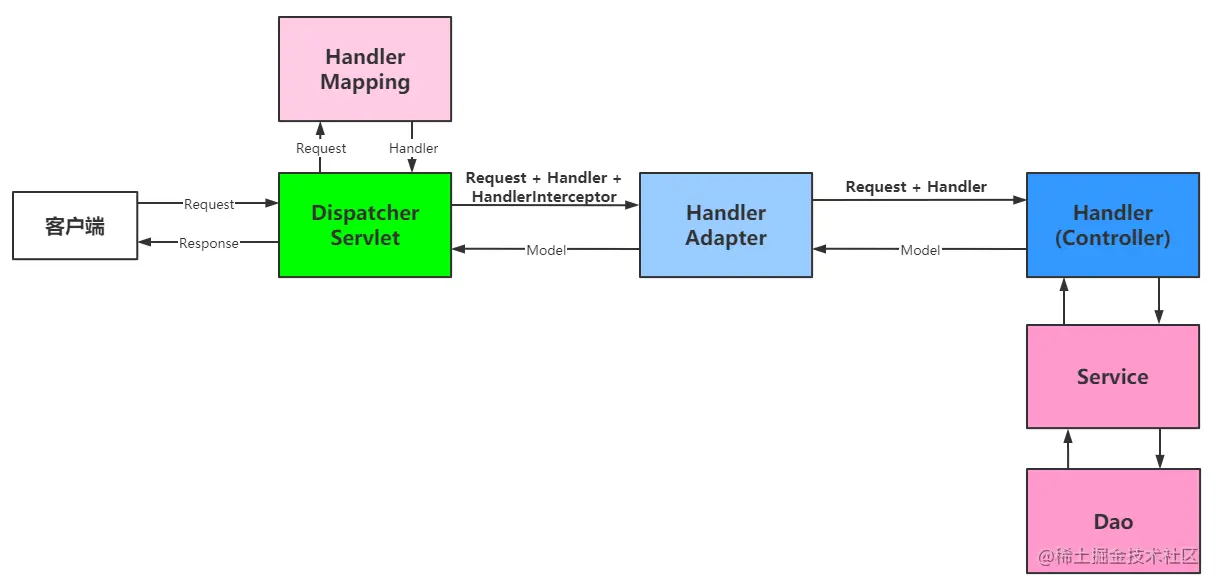

SSM 框架，DispatcherServlet 充当了 Web 应用中的 Serlvet，负责将任务分配给对应的Controller，并将最终视图返回给 Web 容器。

核心组件：

  • 前端控制器_ DispatcherServlet（不需要程序员开发）： 作用：接收请求、响应结果，相当于转发器，有了DispatcherServlet 就减少了其它组件之间的耦合度。

  • 处理器映射器_HandlerMapping（不需要程序员开发）：作用：HandlerMapping 负责根据用户请求映射获得对应的 Handler和 HandlerInterceptor。处理方法为从 URL 获得 URI，在通过 URI 从 HandlerMapping 中找到对应的 Handler 和 HandlerInterceptor，即处理器和拦截器

  • 处理器拦截器_HandlerInterceptor（不需要程序员开发）主要负责在执行 Handler 前对其进行拦截。HandlerInterceptor 中的 preHandler() 方法将会提取 HTTP 请求中的数据填充到处理器 Handler 的中。

  • 处理器Handler 即Controller ，是处理业务代码的核心器件。这部分由程序员自行编写，一般的SSM框架中，其下层还有Service和Dao。

  • 视图解析器 ViewResolver（不需要程序员开发）

四、前后端分离项目是如何处理请求并且做出反应？

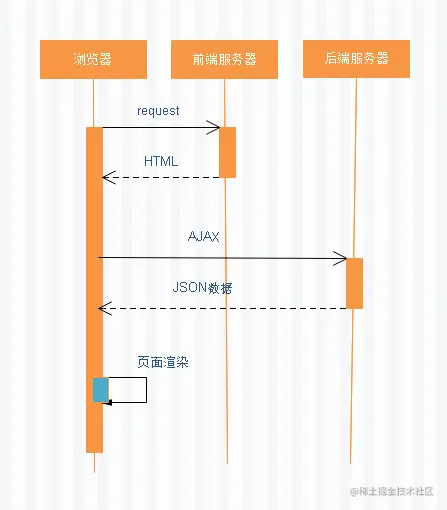

后端只负责处理数据，不涉及页面的渲染，前面的原生Servlet和SSM都涉及到了后端渲染
