TCP连接，发出HTTP请求，查找MAC 地址的过程


  1. 应用层：发送 HTTP 请求

在前面的步骤我们已经得到服务器的 IP 地址，浏览器会开始构造一个 HTTP 报文，其中包括：

请求报头（Request Header）：请求方法、目标地址、遵循的协议等等

请求主体（其他参数）

其中需要注意的点：

浏览器只能发送 GET、POST 方法，而打开网页使用的是 GET 方法

  1. 传输层：TCP 传输报文

传输层会发起一条到达服务器的 TCP 连接，为了方便传输，会对数据进行分割（以报文段为单位），并标记编号，方便服务器接受时能够准确地还原报文信息。

在建立连接前，会先进行 TCP 三次握手。

相关知识点：SYN 泛洪攻击

  1. 网络层：IP协议查询Mac地址

将数据段打包，并加入源及目标的IP地址，并且负责寻找传输路线。

判断目标地址是否与当前地址处于同一网络中，是的话直接根据 Mac 地址发送，否则使用路由表查找下一跳地址，以及使用 ARP 协议查询它的 Mac 地址。

注意：在 OSI 参考模型中 ARP 协议位于链路层，但在 TCP/IP 中，它位于网络层。

  1. 链路层：以太网协议

以太网协议

根据以太网协议将数据分为以“帧”为单位的数据包，每一帧分为两个部分：

标头：数据包的发送者、接受者、数据类型

数据：数据包具体内容

Mac 地址

以太网规定了连入网络的所有设备都必须具备“网卡”接口，数据包都是从一块网卡传递到另一块网卡，网卡的地址就是 Mac 地址。每一个 Mac 地址都是独一无二的，具备了一对一的能力。

广播

发送数据的方法很原始，直接把数据通过 ARP 协议，向本网络的所有机器发送，接收方根据标头信息与自身 Mac 地址比较，一致就接受，否则丢弃。

注意：接收方回应是单播。

相关知识点：ARP 攻击



服务器接受请求，接受过程就是把以上步骤逆转过来，参见上图。



来源：zhuanlan.zhihu.com/p/80551769



背景知识：

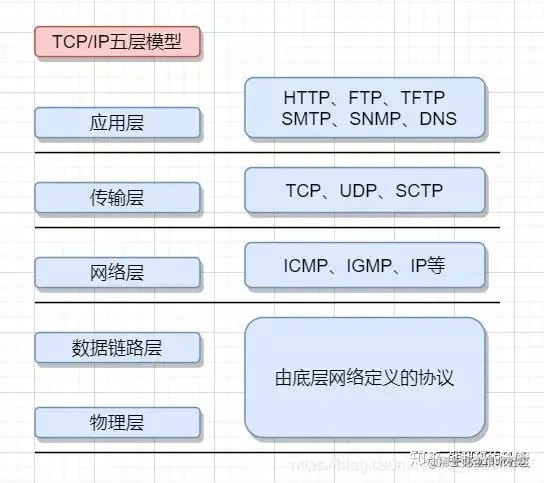

1. TCP/IP协议

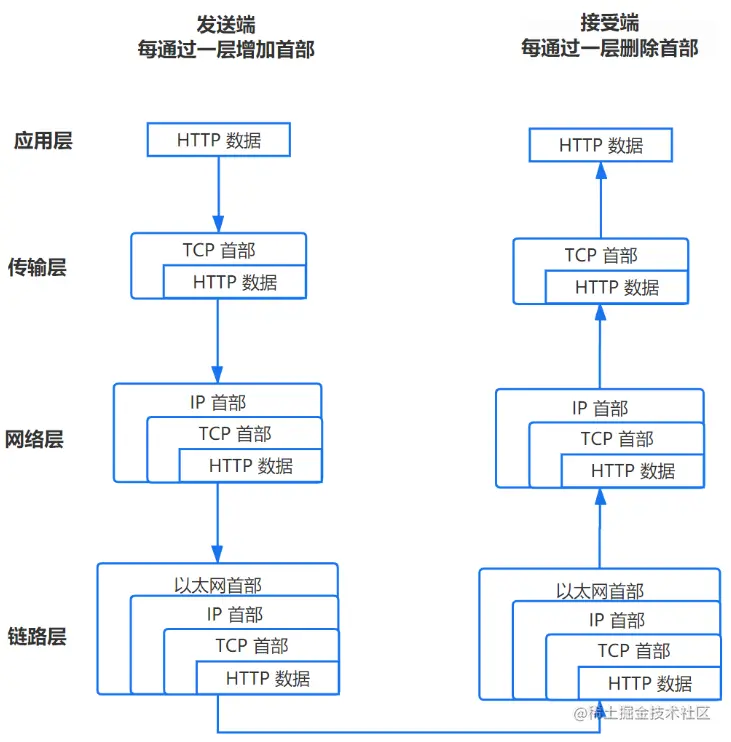

2. 网络通信的整个过程

参考：www.cnblogs.com/clschao/art…

参考：www.jianshu.com/p/310b5acae…

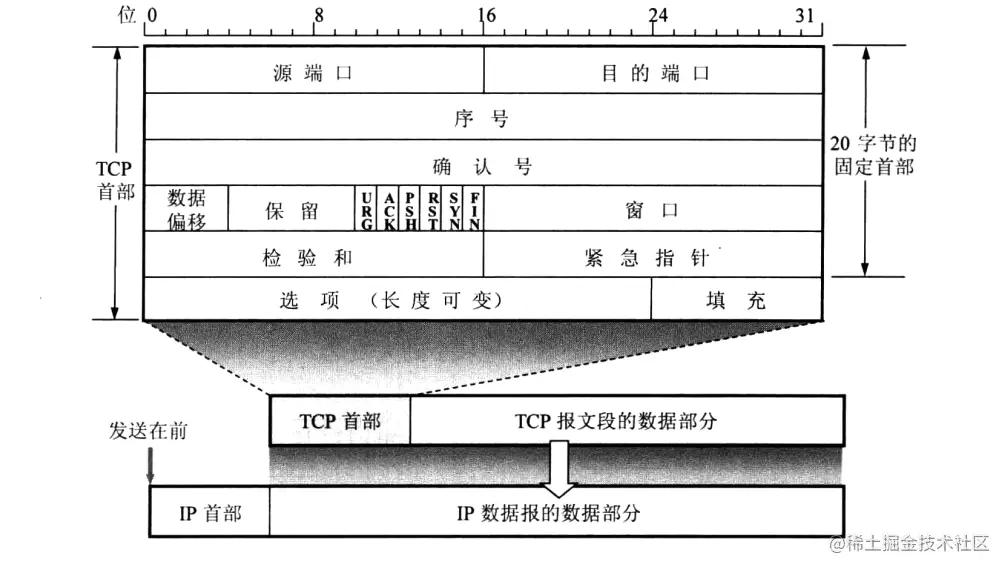

3. TCP的首部格式

TCP提供一种可靠的传输，这个过程涉及到三次握手，四次挥手，下面我们详细看看 TCP提供一种面向连接的，可靠的字节流服务。 其首部的数据格式如下


字段分析

  • 源端口：源端口 指明请求方的接口。端口 和IP地址的作用是标识报文的返回地址。****
  • 目的端口：端口指明接收方计算机上的应用程序接口。
  • TCP报头中的源端口号和目的端口号同IP数据报中的源IP与目的IP唯一确定一条TCP连接。
  • 序号： 是TCP可靠传输的关键部分。序号是该报文段发送的数据组的第一个字节的序号。在TCP传送的流中，每一个字节都有一个序号。比如一个报文段的序号为300，报文段数据部分共有100字节，则下一个报文段的序号为400。所以序号确保了TCP传输的有序性。
  • 确认号： 即ACK，指明下一个期待收到的字节序号，表明该序号之前的所有数据已经正确无误的收到。确认号只有当ACK标志为1时才有效。比如建立连接时，SYN报文的ACK标志位为0。
  • 首部长度/数据偏移： 占4位，它指出TCP报文的数据距离TCP报文段的起始处有多远。由于首部可能含有可选项内容，因此TCP报头的长度是不确定的，报头不包含任何任选字段则长度为20字节，4位首部长度字段所能表示的最大值为1111，转化为10进制为15，15*32/8=60，故报头最大长度为60字节。首部长度也叫数据偏移，是因为首部长度实际上指示了数据区在报文段中的起始偏移值。
  • 保留： 占6位，保留今后使用，但目前应都位0。
  • 控制位： URG ACK PSH RST SYN FIN，共6个，每一个标志位表示一个控制功能。

n 紧急URG：当URG=1，表明紧急指针字段有效。告诉系统此报文段中有紧急数据

n 确认ACK：仅当ACK=1时，确认号字段才有效。TCP规定，在连接建立后所有报文的传输都必须把ACK置1。

n 推送PSH：当两个应用进程进行交互式通信时，有时在一端的应用进程希望在键入一个命令后立即就能收到对方的响应，这时候就将PSH=1。

n 复位RST：当RST=1，表明TCP连接中出现严重差错，必须释放连接，然后再重新建立连接。

n 同步SYN：在连接建立时用来同步序号。当SYN=1，ACK=0，表明是连接请求报文，若同意连接，则响应报文中应该使SYN=1，ACK=1。

n 终止FIN：用来释放连接。当FIN=1，表明此报文的发送方的数据已经发送完毕，并且要求释放

  • 窗口： 滑动窗口大小，用来告知发送端接受端的缓存大小，以此控制发送端发送数据的速率，从而达到流量控制。窗口大小时一个16bit字段，因而窗口大小最大为65535。
  • 校验和： 奇偶校验，此校验和是对整个的 TCP 报文段，包括 TCP 头部和 TCP 数据，以 16 位字进行计算所得。由发送端计算和存储，并由接收端进行验证。
  • 紧急指针： 只有当 URG 标志置 1 时紧急指针才有效。紧急指针是一个正的偏移量，和顺序号字段中的值相加表示紧急数据最后一个字节的序号。 TCP 的紧急方式是发送端向另一端发送紧急数据的一种方式。
  • 选项和填充：最常见的可选字段是最长报文大小，又称为MSS（Maximum Segment Size），每个连接方通常都在通信的第一个报文段（为建立连接而设置SYN标志为1的那个段）中指明这个选项，它表示本端所能接受的最大报文段的长度。选项长度不一定是32位的整数倍，所以要加填充位，即在这个字段中加入额外的零，以保证TCP头是32的整数倍。
  • 数据部分：  TCP 报文段中的数据部分是可选的。在一个连接建立和一个连接终止时，双方交换的报文段仅有 TCP 首部。如果一方没有数据要发送，也使用没有任何数据的首部来确认收到的数据。在处理超时的许多情况中，也会发送不带任何数据的报文段。

参考：juejin.cn/post/684490…

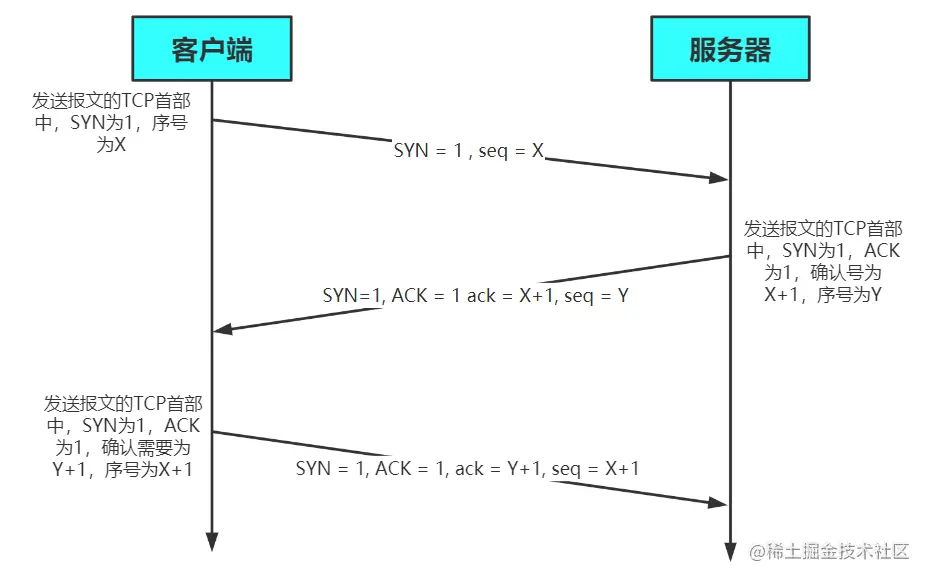

4. 三次握手机制

第一次握手：

客户端发送syn包(Seq=x)到服务器，并进入SYN_SEND状态，等待服务器确认；

第二次握手：

服务器收到syn包，必须确认客户的SYN（ack=x+1），同时自己也发送一个SYN包（Seq=y），即SYN+ACK包，此时服务器进入SYN_RECV状态；

第三次握手：

客户端收到服务器的SYN＋ACK包，向服务器发送确认包ACK(ack=y+1)，此包发送完毕，客户端和服务器进入ESTABLISHED状态，完成三次握手。

握手过程中传送的包里不包含数据，三次握手完毕后，客户端与服务器才正式开始传送数据。理想状态下，TCP连接一旦建立，在通信双方中的任何一方主动关闭连接之前，TCP 连接都将被一直保持下去。

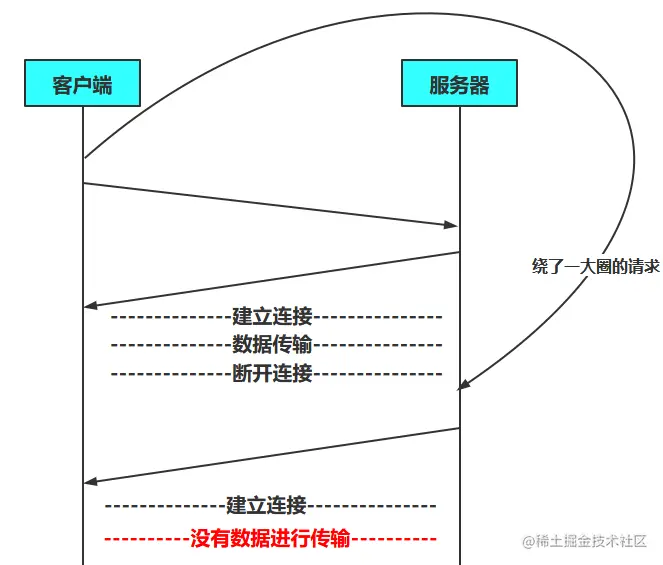

为什么不是两次握手？四次握手？


建立连接的过程是利用客户服务器模式，假设主机A为客户端，主机B为服务器端。

采用三次握手是为了防止失效的连接请求报文段突然又传送到主机B，因而产生错误。失效的连接请求报文段是指：主机A发出的连接请求没有收到主机B的确认，于是经过一段时间后，主机A又重新向主机B发送连接请求，且建立成功，顺序完成数据传输。考虑这样一种特殊情况，主机A第一次发送的连接请求并没有丢失，而是因为网络节点导致延迟达到主机B，主机B以为是主机A又发起的新连接，于是主机B同意连接，并向主机A发回确认，但是此时主机A根本不会理会，主机B就一直在等待主机A发送数据，导致主机B的资源浪费。

采用两次握手不行，原因就是上面说的失效的连接请求的特殊情况。而在三次握手中， client和server都有一个发syn和收ack的过程， 双方都是发后能收， 表明通信则准备工作OK.

为什么不是四次握手呢？ 大家应该知道通信中著名的蓝军红军约定， 这个例子说明， 通信不可能100%可靠， 而上面的三次握手已经做好了通信的准备工作， 再增加握手， 并不能显著提高可靠性， 而且也没有必要。

参考：juejin.cn/post/684490…

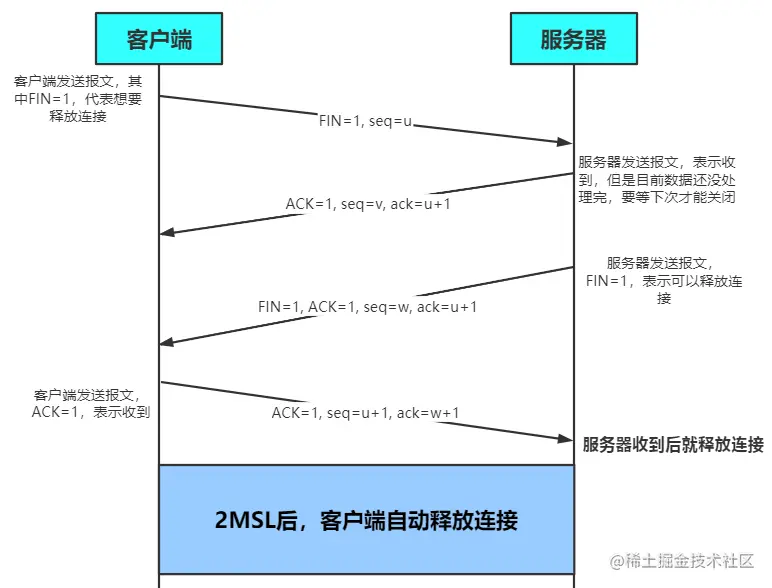

5. 四次挥手机制


第一次挥手：

客户端发送一个FIN，用来关闭客户端到服务器的数据传送，也就是客户端告诉服务器：我已经不 会再给你发数据了(当然，在fin包之前发送出去的数据，如果没有收到对应的ack确认报文，客户端依然会重发这些数据)，但是，此时客户端还可 以接受数据。

FIN=1，其序列号为seq=u（等于前面已经传送过来的数据的最后一个字节的序号加1），此时，客户端进入FIN-WAIT-1（终止等待1）状态。 TCP规定，FIN报文段即使不携带数据，也要消耗一个序号。

第二次挥手：

服务器收到FIN包后，发送一个ACK给对方并且带上自己的序列号seq，确认序号为收到序号+1（与SYN相同，一个FIN占用一个序号）。此时，服务端就进入了CLOSE-WAIT（关闭等待）状态。TCP服务器通知高层的应用进程，客户端向服务器的方向就释放了，这时候处于半关闭状态，即客户端已经没有数据要发送了，但是服务器若发送数据，客户端依然要接受。这个状态还要持续一段时间，也就是整个CLOSE-WAIT状态持续的时间。

此时，客户端就进入FIN-WAIT-2（终止等待2）状态，等待服务器发送连接释放报文（在这之前还需要接受服务器发送的最后的数据）。

第三次挥手：

服务器发送一个FIN，用来关闭服务器到客户端的数据传送，也就是告诉客户端，我的数据也发送完了，不会再给你发数据了。由于在半关闭状态，服务器很可能又发送了一些数据，假定此时的序列号为seq=w，此时，服务器就进入了LAST-ACK（最后确认）状态，等待客户端的确认。

第四次挥手：

主动关闭方收到FIN后，发送一个ACK给被动关闭方，确认序号为收到序号+1，此时，客户端就进入了TIME-WAIT（时间等待）状态。注意此时TCP连接还没有释放，必须经过2∗MSL（最长报文段寿命）的时间后，当客户端撤销相应的TCB后，才进入CLOSED状态。

服务器只要收到了客户端发出的确认，立即进入CLOSED状态。同样，撤销TCB后，就结束了这次的TCP连接。可以看到，服务器结束TCP连接的时间要比客户端早一些。

至此，完成四次挥手。

为什么客户端最后还要等待2MSL？

MSL（Maximum Segment Lifetime），TCP允许不同的实现可以设置不同的MSL值。

第一，保证客户端发送的最后一个ACK报文能够到达服务器，因为这个ACK报文可能丢失，站在服务器的角度看来，我已经发送了FIN+ACK报文请求断开了，客户端还没有给我回应，应该是我发送的请求断开报文它没有收到，于是服务器又会重新发送一次，而客户端就能在这个2MSL时间段内收到这个重传的报文，接着给出回应报文，并且会重启2MSL计时器。

第二，防止类似与“三次握手”中提到了的“已经失效的连接请求报文段”出现在本连接中。客户端发送完最后一个确认报文后，在这个2MSL时间中，就可以使本连接持续的时间内所产生的所有报文段都从网络中消失。这样新的连接中不会出现旧连接的请求报文。

为什么建立连接是三次握手，关闭连接确是四次挥手呢？

建立连接的时候， 服务器在LISTEN状态下，收到建立连接请求的SYN报文后，把ACK和SYN放在一个报文里发送给客户端。

而关闭连接时，服务器收到对方的FIN报文时，仅仅表示对方不再发送数据了但是还能接收数据，而自己也未必全部数据都发送给对方了，所以己方可以立即关闭，也可以发送一些数据给对方后，再发送FIN报文给对方来表示同意现在关闭连接，因此，己方ACK和FIN一般都会分开发送，从而导致多了一次。

参考：juejin.cn/post/684490…

6. 公网和内网区别

  • 公网IP: 端口====》内外IP：端口 （有动态和静态之分）
  • 内网IP：端口-===》mac 地址绑定 （ 不是一一对应关系，ARP（Address Resolution Protocol）即地址解析协议， 用于实现从 IP 地址到 MAC 地址的映射，即询问目标IP对应的MAC地址）

n 一个IP可以动态赋予多个设备

n 一个设备可以有多个mac 地址

  • 端口映射：把服务器的私有地址映射到出口设备上的公网地址的某端口号，一般根据服务来分配端口号，比如内网是一个网站服务器，端口映射便是将自己的80端口映射出去，为了安全映射到公网地址的那个端口都可以。然后公网用户就可以通过DNS解析将网址解析为一个带着端口的公网ip地址，这是由机器完成的。(你可以试试直接在浏览器输入百度地址也能访问百度)到达这里后，出口路由器看到自己的内网某个地址的端口和我自己的这个端口有映射关系，然后将访问请求再传达到私网地址。

参考：blog.csdn.net/low5252/art…

参考：juejin.cn/post/688235…

7. 如何根据IP查到对应的主机（IP和MAC地址的区别）

8. HTTPS传输过程


  • 建立TCP连接（HTTP）

  • 将HTTP请求转换为HTTPS请求，转到HTTPS网站。因为一般人输入网址时，都是输入如www.baidu.com，而不会输入www.baidu.com。这时默认使用的是HTTP协议，浏览器会帮我们自动转换为HTTPS协议。建立新的TCP连接(HTTPS)。因为HTTP与HTTPS的端口不同。HTTP使用80端口，HTTPS使用443端口

  • 完成一系列的协商工作。完成加密套件的协商和证书的身份确认，这次交互客户端和服务端会协商出相同的密钥交换算法、对称加密算法、内容一致性校验算法、证书签名算法等等。浏览器获取到证书之后，也要验证证书的有效性，是否过期是否撤销

  • 浏览器获取CA域名。如果没有CA域名的缓存，还需要进行DNS解析

  • 再次建立新的TCP连接（CA域名）

  • 发送OCSP请求。OCSP全称是Online Certificate Status Protocol，在线证书状态协议，顾名思义用来获取证书状态的请求，这里的状态包括有效、过期、未知。并且可以宽限一段客户端访问证书的时间

  • 进行密钥协商

参考：mp.weixin.qq.com/s/AK1Pb9rx0…

9. HTTP的协议和相关

  • 请求行
  • 请求头
  • 请求体
  • 状态码
  • 响应报头
  • 响应报文
  • HTTP的缓存

n 缓存的规则

强制缓存：当缓存数据库中有客户端需要的数据，客户端直接将数据从其中拿出来使用（如果数据未失效），当缓存服务器没有需要的数据时，客户端才会向服务端请求。

协商缓存：又称对比缓存。客户端会先从缓存数据库拿到一个缓存的标识，然后向服务端验证标识是否失效，如果没有失效服务端会返回304，这样客户端可以直接去缓存数据库拿出数据，如果失效，服务端会返回新的数据

n 缓存的方案 强制缓存：强制缓存

对于强制缓存，服务器响应的header中会用两个字段来表明——Expires和Cache-Control。

协商缓存需要进行对比判断是否可以使用缓存。浏览器第一次请求数据时，服务器会将缓存标识与数据一起响应给客户端，客户端将它们备份至缓存中。再次请求时，客户端会将缓存中的标识发送给服务器，服务器根据此标识判断。若未失效，返回304状态码，浏览器拿到此状态码就可以直接使用缓存数据了。Last-Modified和Etag。

缓存的优点

n 减少了冗余的数据传递，节省宽带流量

n 减少了服务器的负担，大大提高了网站性能

n 加快了客户端加载网页的速度 这也正是HTTP缓存属于客户端缓存的原因。

不同刷新的请求执行过程

1.浏览器地址栏中写入URL，回车：浏览器发现缓存中有这个文件了，不用继续请求了，直接去缓存拿。（最快）

  1. F5：F5就是告诉浏览器，别偷懒，好歹去服务器看看这个文件是否有过期了。于是浏览器就战战兢兢的发送一个请求带上If-Modify-since。

  2. Ctrl+F5：告诉浏览器，你先把你缓存中的这个文件给我删了，然后再去服务器请求个完整的资源文件下来。于是客户端就完成了强行更新的操作.

  3. 服务器处理请求并返回HTTP报文：它会对TCP连接进行处理，对HTTP协议进行解析，并按照报文格式进一步封装成HTTP Request对象，供上层使用。这一部分工作一般是由Web服务器去进行，我使用过的Web服务器有Tomcat, Nginx和Apache等等

HTTP报文也分成三份，状态码 ，响应报头和响应报文



 参考：juejin.cn/post/684490…
