4.B+Tree
B+Tree是在B-Tree基础上的一种优化，使其更适合实现存储索引结构，InnoDB存储引擎就是用B+Tree实现其索引结构。

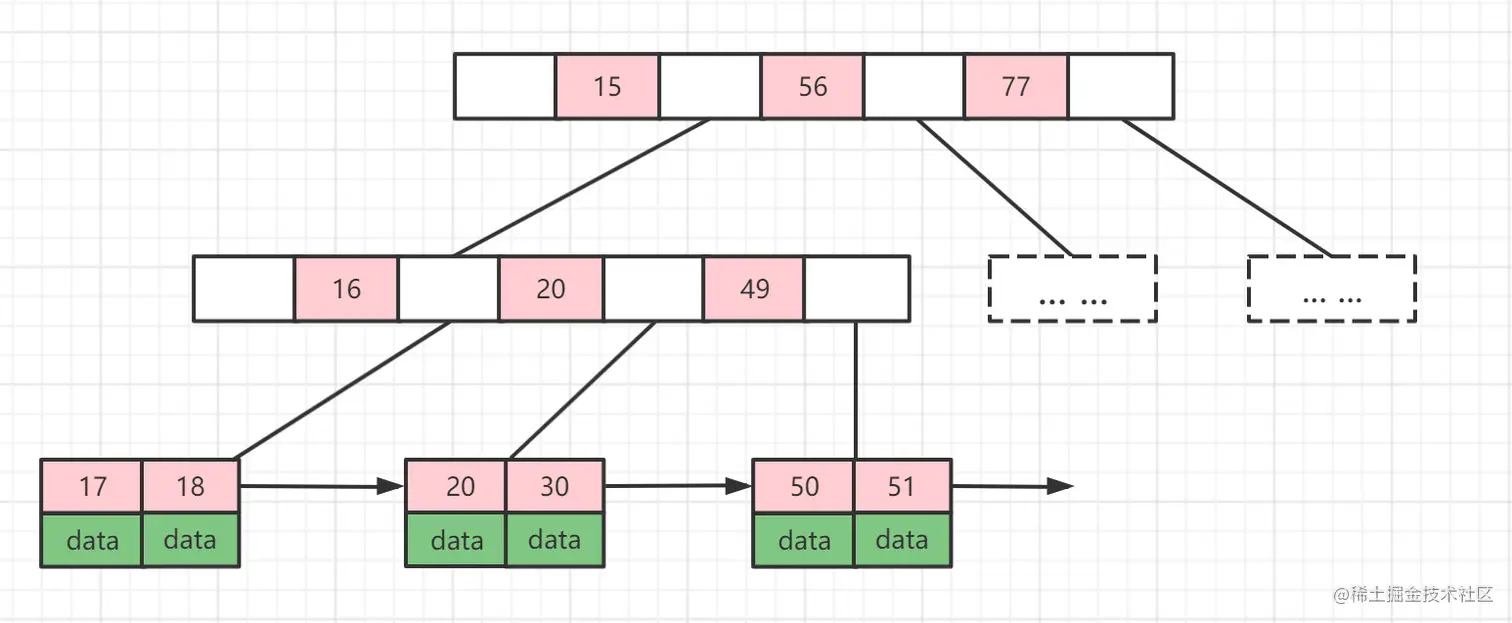

B+Tree的特征
- 非叶子节点只存储键值信息.
- 所有叶子节点之间都有一个链指针.
- 数据记录都存放在叶子节点中.
B+Tree的优势
- B+Tree是B Tree的变种，B Tree能解决的问题，B+Tree也能够解决（降低树的高度，增大节点存储数据量）
- B+Tree扫库和扫表能力更强，如果我们要根据索引去进行数据表的扫描，对B Tree进行扫描，需要把整棵树遍历一遍，而B+Tree只需要遍历他的所有叶子节点即可（叶子节点之间有引用）。
- B+Tree磁盘读写能力更强，他的根节点和支节点不保存数据区，所有根节点和支节点同样大小的情况下，保存的关键字要比B Tree要多。而叶子节点不保存子节点引用。所以，B+Tree读写一次磁盘加载的关键字比B Tree更多。
- B+Tree排序能力更强，如上面的图中可以看出，B+Tree天然具有排序功能。
- B+Tree查询效率更加稳定，每次查询数据，查询IO次数一定是稳定的。当然这个每个人的理解都不同，因为在B Tree如果根节点命中直接返回，确实效率更高。
一颗B+Tree可以存放多少数据
MySQL设计者将一个B+Tree的节点的大小设置为等于一个页. (这样做的目的是每个节点只需要一次I/O就可以完全载入), InnoDB的一个页的大小是16KB,所以每个节点的大小也是16KB, 并且B+Tree的根节点是保存在内存中的,子节点才是存储在磁盘上.
假设一个B+树高为2，即存在一个根节点和若干个叶子节点，那么这棵B+树的存放总记录数为：根节点指针数*单个叶子节点记录行数.
- 计算根节点指针数: 假设表的主键为INT类型,占用的就是4个字节,或者是BIGINT占用8个字节, 指针大小为6个字节,那么一个页(就是B+Tree中的一个节点) ,大概可以存储: 16384B / (4B+6B) = 1638 ,一个节点最多可以存储1638个索引指针.
- 计算每个叶子节点的记录数:我们假设一行记录的数据大小为1k,那么一页就可以存储16行数据,16KB / 1KB = 16.
- 一颗高度为2的B+Tree可以存放的记录数为: 1638 * 16=26208 条数据记录, 同样的原理可以推算出一个高度3的B+Tree可以存放: 1638 * 1638 * 16 = 42928704条这样的记录.
所以InnoDB中的B+Tree高度一般为1-3层,就可以满足千万级别的数据存储,在查找数据时一次页的查找代表一次 IO，所以通过主键索引查询通常只需要 1-3 次 IO 操作即可查找到数据。
